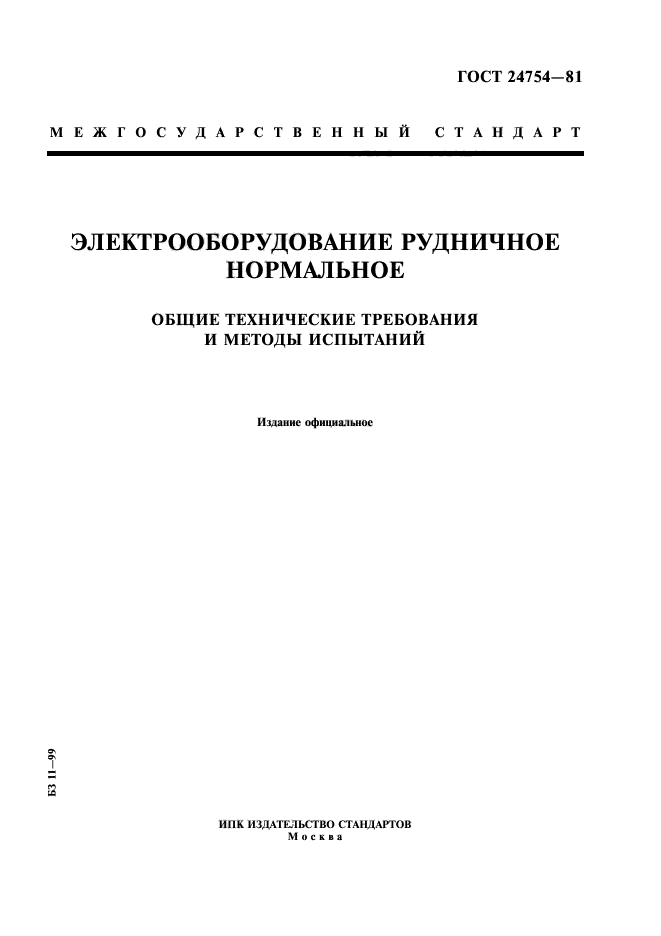

ГОСТ 24754-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ РУДНИЧНОЕ НОРМАЛЬНОЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Издание официальное
БЗ 11-99
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

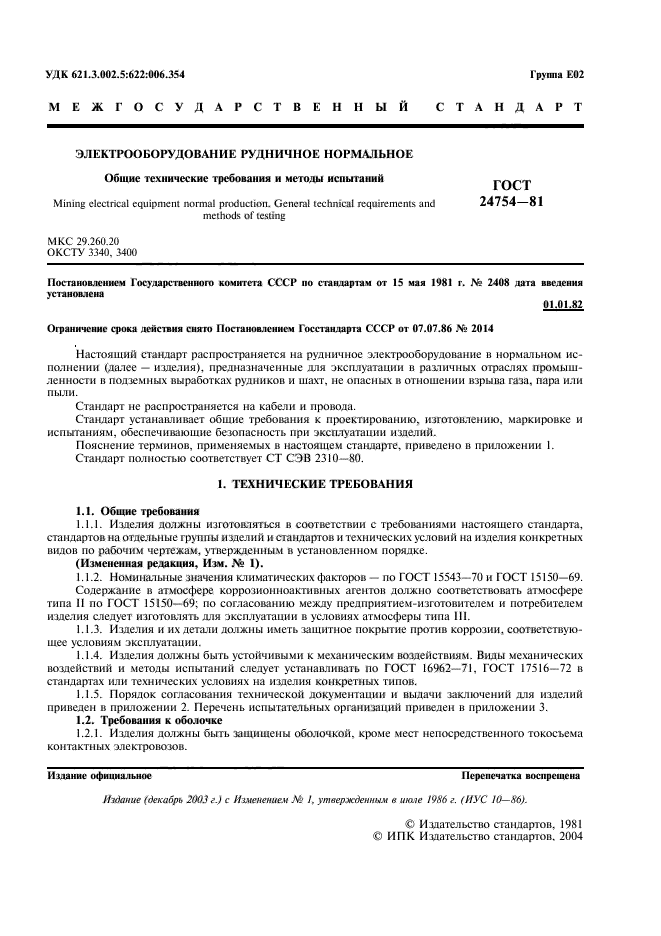

УДК 621.3.002.5:622:006.354 Группа Е02
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ РУДНИЧНОЕ НОРМАЛЬНОЕ
Обшие технические требования и методы испытаний
ГОСТ
24754-81
Mining clectrical equipment normal production. General technical requirements and
methods of testing
MKC 29.260.20 ОКСТУ 3340. 3400
Постановленном Государственного комитета СССР по стандартам от 15 мая 1981 г. № 2408 дата введения установлена
01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 07.07.86 Ss 2014
Настоящий стандарт распространяется на рудничное электрооборудование в нормальном исполнении (далее — изделия), предназначенные для эксплуатации в различных отраслях промышленности в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли.
Стандарт не распространяется на кабели и провода.
Стандарт устанавливает обшие требования к проектированию, изготовлению, маркировке и испытаниям, обеспечивающие безопасность при эксплуатации изделий.
Пояснение терминов, применяемых в настоящем стандарте, приведено в приложении 1.
Стандарт полностью соответствует СТ СЭВ 2310—80.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Общие требования
1.1.1. Изделия должны изготовляться в соответствии с требованиями настоящего стандарта, стандартов на отдельные группы изделий и стандартов и технических условий на изделия конкретных видов по рабочим чертежам, утвержденным в установленном порядке.
(Измененная редакция. Изм. .Vs 1).
1.1.2. Номинальные значения климатических факторов — по ГОСТ 15543-70 и ГОСТ 15150-69.
Содержание в атмосфере коррозионноактивных агентов должно соответствовать атмосфере
типа 11 по ГОСТ 15150-69: по согласованию между предприятием-изготовителем и потребителем изделия следует изготовлять для эксплуатации в условиях атмосферы типа 111.
1.1.3. Изделия и их детали должны иметь защитное покрытие против коррозии, соответствующее условиям эксплуатации.
1.1.4. Изделия должны быть устойчивыми к механическим воздействиям. Виды механических воздействий и методы испытаний следует устанавливать по ГОСТ 16962-71. ГОСТ 17516-72 в стандартах или технических условиях на изделия конкретных типов.
1.1.5. Порядок согласования технической документации и выдачи заключений для изделий приведен в приложении 2. Перечень испытательных организаций приведен в приложении 3.
1.2. Требования к ободочке
1.2.1. Изделия должны быть защищены оболочкой, кроме мест непосредственного токосъема контактных электровозов.
Издание официальное Перепечатка воспрещена
Издание (декабрь 2003 г.) с Изменением № I, утвержденным в иные I9S6 г. (ИУС 10—Х6).
© Издательство стандартов, 1981 © ИГ1К Издательство стандартов. 2004

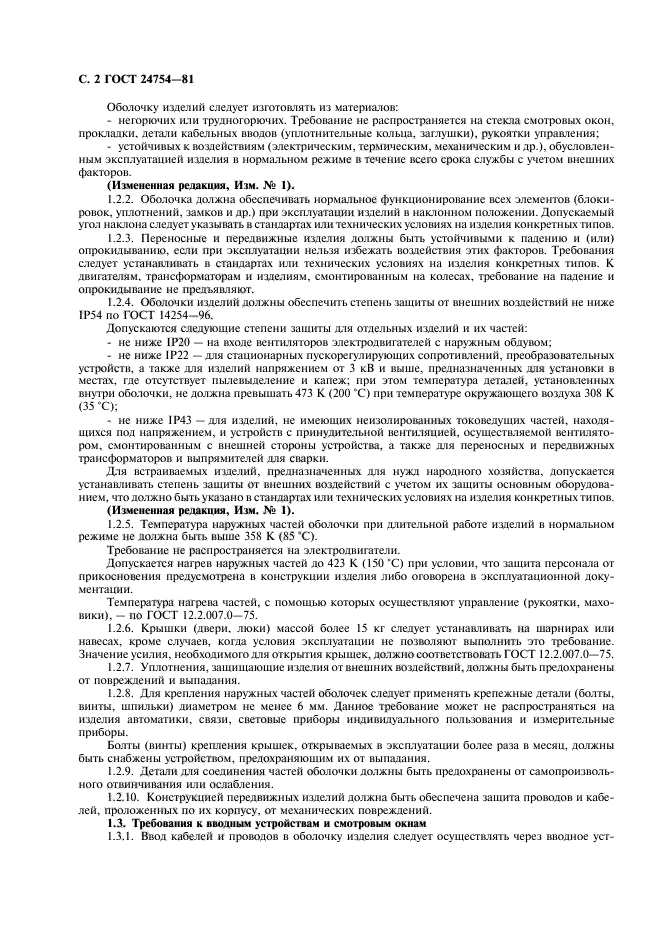

С. 2 ГОСТ 24754-81
Оболочку изделий следует изготовлять из материалов:
— негорючих или трудногорючих. Требование не распространяется на стекла смотровых окон, прокладки, детали кабельных вводов (уплотнительные кольца, заглушки), рукоятки управления;
— устойчивых к воздействиям (электрическим, термическим, механическим и др.). обусловленным эксплуатацией изделия в нормальном режиме в течение всего срока службы с учетом внешних факторов.
(Измененная редакция, Изм. № 1).
1.2.2. Оболочка должна обеспечивать нормальное функционирование всех элементов (блокировок, уплотнений, замков и др.) при эксплуатации изделий в наклонном положении. Допускаемый угол наклона следует указывать в стандартах или технических условиях на изделия конкретных типов.
1.2.3. Переносные и передвижные изделия должны быть устойчивыми к падению и (или) опрокидыванию, если при эксплуатации нельзя избежать воздействия этих факторов. Требования следует устанавливать в стандартах или технических условиях на изделия конкретных типов. К двигателям, трансформаторам и изделиям, смонтированным на колесах, требование на падение и опрокидывание не предъявляют.
1.2.4. Оболочки изделий должны обеспечить степень зашиты от внешних воздействий не ниже IP54 по ГОСТ 14254-96.
Допускаются следующие степени зашиты для отдельных изделий и их частей:
— не ниже 1Р20 — на входе вентиляторов электродвигателей с наружным обдувом;
— не ниже IP22 — для стационарных пускорегулирующих сопротивлений, преобразовательных устройств, а также для изделий напряжением от 3 кВ и выше, предназначенных для установки в местах, где отсутствует пыле выделение и капеж: при этом температура деталей, установленных внутри оболочки, не должна превышать 473 К (200 С) при температуре окружающего воздуха 308 К (35 ‘С);
— не ниже IP43 — для изделий, не имеющих неизолированных токоведущих частей, находящихся под напряжением, и устройств с принудительной вентиляцией, осуществляемой вентилятором, смонтированным с внешней стороны устройства, а также для переносных и передвижных трансформаторов и выпрямителей для сварки.
Для встраиваемых изделий, предназначенных для нужд народного хозяйства, допускается устанавливать степень защиты от внешних воздействий с учетом их защиты основным оборудованием. что должно быть указано в стандартах или технических условиях на изделия конкретных типов.
(Измененная редакция, Изм. № 1).
1.2.5. Температура наружных частей оболочки при длительной работе изделий в нормальном режиме не должна быть выше 358 К (85 *С).
Требование не распространяется на электродвигатели.
Допускается нагрев наружных частей до 423 К (150 *С) при условии, что защита персонала от прикосновения предусмотрена в конструкции изделия либо оговорена в эксплуатационной документации.
Температура нагрева частей, с помощью которых осуществляют управление (рукоятки, маховики), — по ГОСТ 12.2.007.0-75.
1.2.6. Крышки (двери, люки) массой более 15 кг следует устанавливать на шарнирах или навесах, кроме случаев, когда условия эксплуатации не позволяют выполнить это требование. Значение усилия, необходимого для открытия крышек, должно соответствовать ГОСТ 12.2.007.0-75.
1.2.7. Уплотнения, защищающие изделия от внешних воздействий, должны быть предохранены от повреждений и выпадания.
1.2.8. Для крепления наружных частей ободочек следует применять крепежные детали (болты, винты, шпильки) диаметром не менее 6 мм. Данное требование может не распространяться на изделия автоматики, связи, световые приборы индивидуального пользования и измерительные приборы.
Болты (винты) крепления крышек, открываемых в эксплуатации более раза в месяп, должны быть снабжены устройством, предохраняющим их от выпадания.
1.2.9. Детали для соединения частей оболочки должны быть предохранены от самопроизвольного отвинчивания или ослабления.
1.2.10. Конструкцией передвижных изделий должна быть обеспечена зашита проводов и кабелей, проложенных по их корпусу, от механических повреждений.
1.3. Требования к вводным устройствам и смотровым окнам
1.3.1. Ввод кабелей и проводов в оболочку изделия следует осуществлять через вводное уст-
ройство с проходными зажимами или непосредственно вводить кабели и провода в оболочку изделия (прямой ввод).
1.3.2 Внутренние размеры изделий должны обеспечивать возможность ввода оболочки кабеля на длину не менее 8 мм (черт. 1).
|

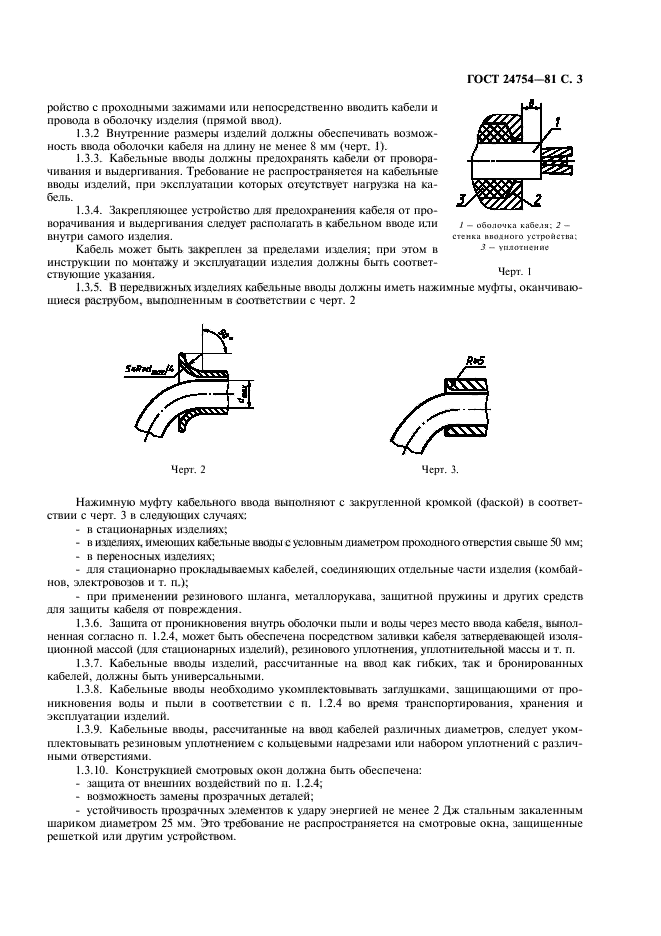

ГОСТ 24754-81 С. 3 |
|
1.3.3. Кабельные вводы должны предохранять кабели от проворачивания и выдергивания. Требование не распространяется на кабельные вводы изделий, при эксплуатации которых отсутствует нагрузка на кабель.
ZfSS/s
1.3.4. Закрепляющее устройство для предохранения кабеля от про-1юрачивания и выдергивания следует располагать в кабельном вводе или внутри самого изделия.
/ — оболочка кабеля; 2 — степки ппо.] ног о устройства: J — уплотнение
Кабель может быть закреплен за пределами изделия; при этом в инструкции по монтажу и эксплуатации изделия должны быть соответствующие указания. ЧсРт— 1
1.3.5. В передвижных изделиях кабельные вводы должны иметь нажимные муфты, оканчивающиеся раструбом, выполненным в соответствии с черт. 2
Черт. 2 Чсрг. 3.
Нажимную муфту кабельного ввода выполняют с закругленной кромкой (фаской) в соответствии с черт. 3 в следующих случаях:
— в стационарных изделиях;
— в изделиях, имеющих кабельные вводы с условным диаметром проходного отверстия свыше 50 мм;
— в переносных изделиях;
— для стационарно прокладываемых кабелей, соединяющих отдельные части изделия (комбайнов, электровозов и т. п.);
— при применении резинового шланга, металлорукава. защитной пружины и других средств для защиты кабеля от повреждения.
1.3.6. Защита от проникновения внутрь оболочки пыли и воды через место ввода кабеля, выполненная согласно п. 1.2.4. может быть обеспечена посредством запивки кабеля затвердевающей изоляционной массой (для стационарных изделий), резинового ушотнения. уплотшпелыюй массы и т. п.
1.3.7. Кабельные вводы изделий, рассчитанные на ввод как гибких, так и бронированных кабелей, должны быть универсальными.
1.3.8. Кабельные вводы необходимо укомплектовывать заглушками, защищающими от проникновения воды и пыли в соответствии с п. 1.2.4 во время транспортирования, храпения и эксплуатации изделий.
1.3.9. Кабельные вводы, рассчитанные на ввод кабелей различных диаметров, следует укомплектовывать резиновым уплотнением с кольцевыми надрезами или набором уплотнений с различными отверстиями.
1.3.10. Конструкцией смотровых окон должна быть обеспечена:
— защита от внешних воздействий по п. 1.2.4;
— возможность замены прозрачных деталей;
— устойчивость прозрачных элементов к удару энергией не менее 2 Дж стальным закаленным шариком диаметром 25 мм. Это требование не распространяется на смотровые окна, защищенные решеткой или другим устройством.

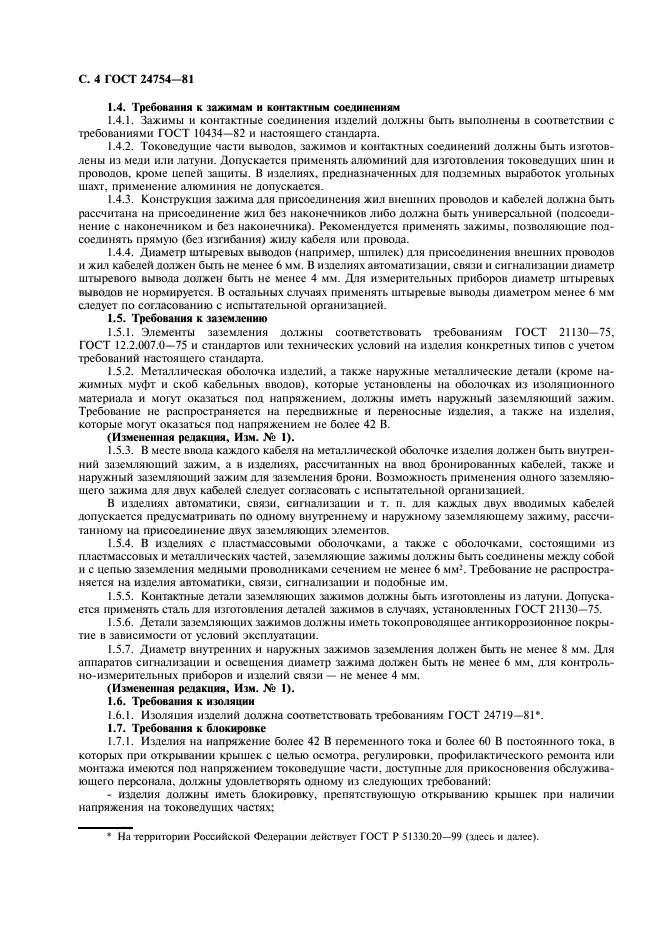

С. 4 ГОСТ 24754-81
1.4. Требования к зажимам и контактным соединениям
1.4.1. Зажимы и контактные соединения изделий должны быть выполнены в соответствии с требованиями ГОСТ 10434-82 и настоящего стандарта.
1.4.2. Токоведущие части выводов, зажимов и контактных соединений должны быть изготовлены из меди или латуни. Допускается применять алюминий для изготовления токоведущих шин и проводов, кроме цепей защиты. В изделиях, предназначенных для подземных выработок угольных шахт, применение алюминия не допускается.
1.4.3. Конструкция зажима для присоединения жил внешних проводов и кабелей должна быть рассчитана на присоединение жил без наконечников либо должна быть универсальной (подсоединение с наконечником и без наконечника). Рекомендуется применять зажимы, позволяющие подсоединять прямую (без изгибания) жилу кабеля или провода.
1.4.4. Диаметр штыревых выводов (например, шпилек) для присоединения внешних проводов и жил кабелей должен быть не менее 6 мм. В изделиях автоматизации, связи и сигнализации диаметр штыревого вывода должен быть не менее 4 мм. Для измерительных приборов диаметр штыревых выводов не нормируется. В остальных случаях применять штыревые выводы диаметром менее 6 мм следует по согласованию с испытательной организацией.
1.5. Требования к заземлению
1.5.1. Элементы заземления должны соответствовать требованиям ГОСТ 21130-75, ГОСТ 12.2.007.0-75 и стандартов или технических условий на изделия конкретных типов с учетом требований настоящего стандарта.
1.5.2. Металлическая оболочка изделий, а также наружные металлические детали (кроме нажимных муфт и скоб кабельных вводов), которые установлены на оболочках из изоляционного материала и могут оказаться под напряжением, должны иметь наружный заземляюший зажим. Требование не распространяется на передвижные и переносные изделия, а также на изделия, которые могут оказаться под напряжением не более 42 В.
(Измененная редакция, Изм. № 1).
1.5.3. В месте ввода каждого кабеля на металлической оболочке изделия должен быть внутренний заземляюший зажим, а в изделиях, рассчитанных на ввод бронированных кабелей, также и наружный заземляюший зажим для заземления брони. Возможность применения одного заземляющего зажима для двух кабелей следует согласовать с испытательной организацией.
В изделиях автоматики, связи, сигнализации и т. п. для каждых двух вводимых кабелей допускается предусматривать по одному внутреннему и наружному заземляющему зажиму, рассчитанному на присоединение двух заземляющих элементов.
1.5.4. В изделиях с пластмассовыми оболочками, а также с оболочками, состоящими из пластмассовых и металлических частей, заземляющие зажимы должны быть соединены между собой и с цепью заземления медными проводниками сечением не менее 6 мм1. Требование не распространяется на изделия автоматики, связи, сигнализации и подобные им.
1.5.5. Контактные детали заземляющих зажимов должны быть изготовлены из латуни. Допускается применять сталь для изготоатення деталей зажимов в случаях, установленных ГОСТ 21130-75.
1.5.6. Детали заземляющих зажимов должны иметь токопроводящее антикоррозионное покрытие в зависимости от условий эксплуатации.
1.5.7. Диаметр внутренних и наружных зажимов заземления должен быть не менее 8 мм. Для аппаратов сигнализации и освещения диаметр зажима должен быть не менее 6 мм, для контрольно-измерительных приборов и изделий связи — не менее 4 мм.
(Измененная редакция, Изм. № 1).
1.6. Требования к изоляции
1.6.1. Изоляция изделий должна соответствовать требованиям ГОСТ 24719-811.
1.7. Требования к блокировке
1.7.1. Изделия на напряжение более 42 В переменного тока и более 60 В постоянного тока, в которых при открывании крышек с целью осмотра, регулировки, профилактического ремонта или монтажа имеются под напряжением токоведущне части, доступные для прикосновения обслуживающего персонала, должны удовлетворять одному из следующих требований:
— изделия должны иметь блокировку, препятствующую открыванию крышек при наличии напряжения на токоведущих частях:
1
На территории Российской Федерации действует ГОСТ Р 51330.20-99 (здесь и далее).

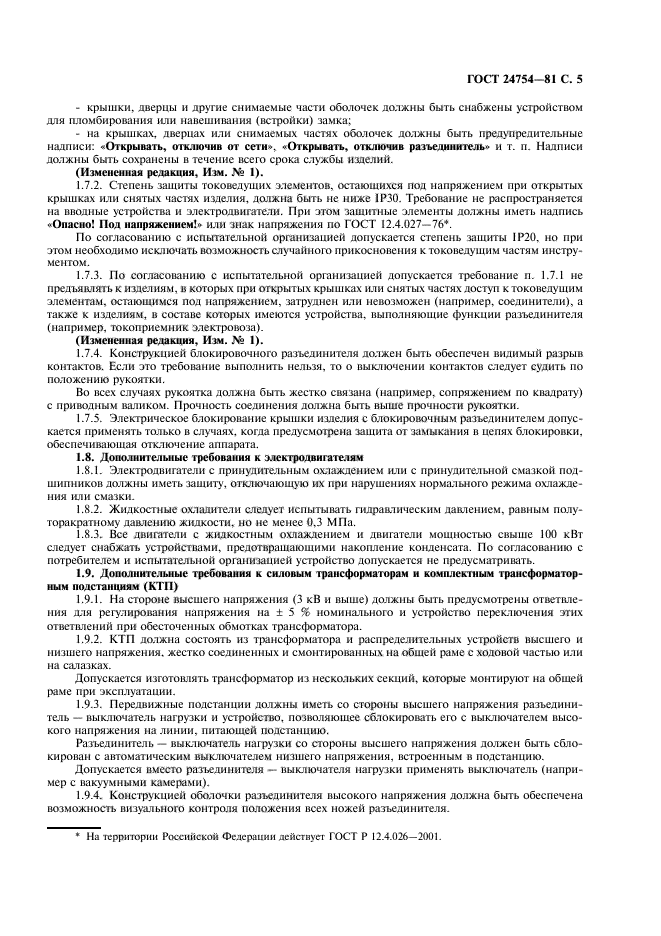

ГОСТ 24754-81 С. 5
— крышки, дверцы и другие снимаемые части оболочек должны быть снабжены устройством для пломбирования или навешивания (встройки) замка;
— на крышках, дверцах или снимаемых частях оболочек должны быть предупредительные надписи: «Открывать, отключив от сети1, -Открывать, отключив разъединитель» и т. п. Надписи должны быть сохранены в течение всего срока службы изделий.
(Измененная редакция, Изм. № 1).
1.7.2. Степень зашиты токоведущих элементов, остающихся под напряжением при открытых крышках или снятых частях изделия, должна быть не ниже 1Р30. Требование не распространяется на вводные устройства и электродвигатели. При этом защитные элементы должны иметь надпись •■Опасно! Под напряжением!» или знак напряжения по ГОСТ 12.4.027-764.
По согласованию с испытательной организацией допускается степень защиты IP20. но при этом необходимо исключать возможность случайного прикосновения к токоведущим частям инструментом.
1.7.3. По согласованию с испытательной организацией допускается требование п. 1.7.1 не предъявлять к изделиям, в которых при открытых крышках или снятых частях доступ к токоведущим элементам, остающимся под напряжением, затруднен или невозможен (например, соединители), а также к изделиям, в составе которых имеются устройства, выполняющие функции разъединителя (например, токоприемник электровоза).
(Измененная редакция, Изм. .V? 1).
1.7.4. Конструкцией блокировочного разъединителя должен быть обеспечен видимый разрыв контактов. Если это требование выполнить нельзя, то о выключении контактов следует судить по положению рукоятки.
Во всех случаях рукоятка должна быть жестко связана (например, сопряжением по квадрату ) с приводным валиком. Прочность соединения должна быть выше прочности рукоятки.
1.7.5. Электрическое блокирование крышки изделия с блокировочным разъединителем допускается применять только в случаях, когда предусмотрена зашита от замыкания в цепях блокировки, обеспечивающая отключение аппарата.
1.8. Дополнительные требования к электродвигателям
1.8.1. Электродвигатели с принудительным охлаждением или с принудительной смазкой подшипников должны иметь защиту, отключающую их при нарушениях нормального режима охлаждения или смазки.
1.8.2. Жидкостные охладители следует испытывать гидравлическим давлением, равным полуторакратному давлению жидкости, но не менее 0.3 МПа.
1.8.3. Все двигатели с жидкостным охлаждением и двигатели мощностью свыше 100 кВт следует снабжать устройствами, предотвращающими накопление конденсата. По согласованию с потребителем и испытательной организацией устройство допускается не предусматривать.
1.9. Дополнительные требования к силовым трансформаторам и комплектным трансформаторным подстанциям (KTII)
1.9.1. На стороне высшего напряжения (3 кВ и выше) должны быть предусмотрены ответвления для регулирования напряжения на ± 5 % номинальною и устройство переключения этих ответвлений при обесточенных обмотках трансформатора.
1.9.2. КТП должна состоять из трансформатора и распределительных устройств высшего и низшего напряжения, жестко соединенных и смонтированных на обшей раме с ходовой частью или на салазках.
Допускается изготовлять трансформатор из нескольких секций, которые монтируют на общей раме при эксплуатации.
1.9.3. Передвижные подстанции должны иметь со стороны высшего напряжения разъединитель — выключатель нагрузки и устройство, позволяющее сблокировать его с выключателем высокого напряжения на линии, питающей подстанцию.
Разъединитель — выключатель нагрузки со стороны высшего напряжения должен быть сблокирован с автоматическим выключателем низшего напряжения, встроенным в подстанцию.
Допускается вместо разъединителя — выключателя нагрузки применять выключатель (например с вакуумными камерами).
1.9.4. Конструкцией оболочки разъединителя высокого напряжения должна быть обеспечена возможность визуального контроля положения всех ножей разъединителя.
1
На территории Российской Федерации действует ГОСТ Р 12.4.026— 2001.

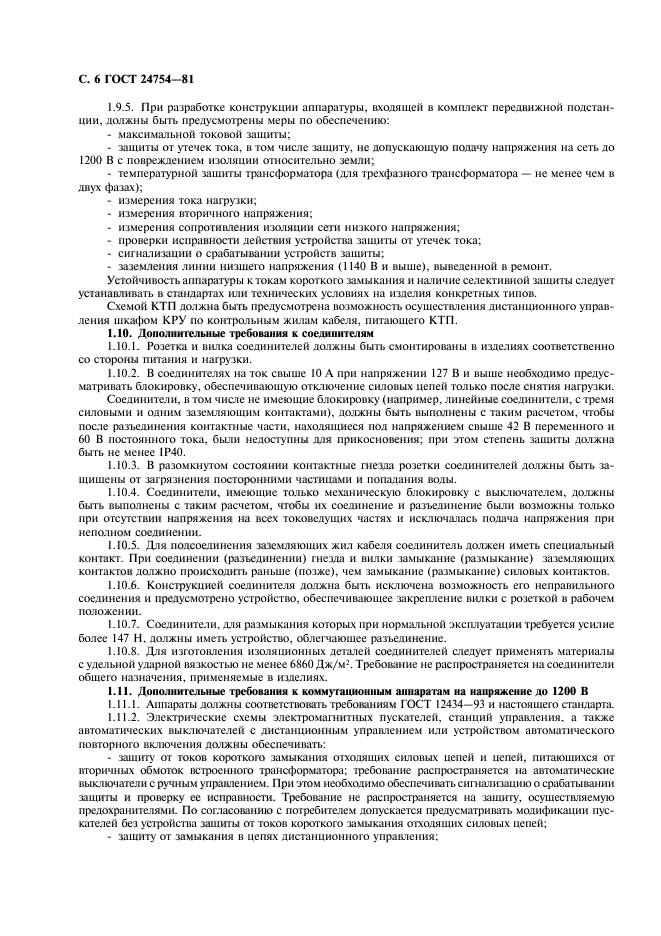

С. 6 ГОСТ 24754-81
1.9.5. При разработке конструкции аппаратуры, входящей 1$ комплект передвижной подстанции, должны быть предусмотрены меры по обеспечению:
— максимальной токовой зашиты;
— зашиты от утечек тока, в том числе защиту, не допускающую подачу напряжения на сеть до 1200 В с повреждением изоляции относительно земли;
— температурной защиты трансформатора (для трехфазного трансформатора — не менее чем в двух фазах);
— измерения тока нагрузки;
— измерения вторичного напряжения;
— измерения сопротивления изоляции сети низкого напряжения;
— проверки исправности действия устройства зашиты от утечек тока:
— сигнализации о срабатывании устройств зашиты;
— заземления линии низшего напряжения (1140 В и выше), выведенной в ремонт.
Устойчивость аппаратуры к токам короткого замыкания и наличие селективной зашиты следует
устанавливать в стандартах или технических условиях на изделия конкретных типов.
Схемой КТГ1 должна быть предусмотрена возможность осушестатения дистанционного управления шкафом КРУ по контрольным жилам кабеля, питающего КТП.
1.10. Дополнительные требования к соединителям
1.10.1. Розетка и вилка соединителей должны быть смонтированы в изделиях соответственно со стороны питания и нагрузки.
1.10.2. В соединителях на ток свыше 10 Л при напряжении 127 В и выше необходимо предусматривать блокировку, обеспечивающую отключение силовых цепей только после снятия нагрузки.
Соединители, в том чисче не имеющие блокировку (например, линейные соединители, с тремя силовыми и одним заземляющим контактами), должны быть выполнены с таким расчетом, чтобы после разъединения контактные части, находящиеся под напряжением сиыше 42 В переменного и 60 В постоянного тока, были недоступны для прикосновения; при этом степень защиты датжиа быть не менее IP40.
1.10.3. В разомкнутом состоянии контактные гнезда розетки соединителей должны быть защищены от загрязнения посторонними частицами и попадания воды.
1.10.4. Соединители, имеющие только механическую блокировку с выключателем, должны быть выполнены с таким расчетом, чтобы их соединение и разъединение были возможны только при отсутствии напряжения на всех токоведущих частях и исключалась подача напряжения при неполном соединении.
1.10.5. Для подсоединения заземляющих жил кабеля соединитель должен иметь специальный контакт. При соединении (разъединении) гнезда и вилки замыкание (размыкание) заземляющих контактов должно происходить раньше (позже), чем замыкание (размыкание) силовых контактов.
1.10.6. Конструкцией соединителя должна быть исключена возможность его неправильного соединения и предусмотрено устройство, обеспечивающее закрепление вилки с розеткой в рабочем положении.
1.10.7. Соединители, для размыкания которых при нормальной эксплуатации требуется усилие более 147 Н. должны иметь устройство, облегчающее разъединение.
1.10.8. Для изготовления изоляционных деталей соединителей следует применять материалы с удельной ударной вязкостью не менее 6860 Дж/м3. Требование не распространяется на соединители общего назначения, применяемые в изделиях.
1.11. Дополнительные требования к коммутационным аппаратам на напряжение до 1200 В
1.11.1. Аппараты должны соответствовать требованиям ГОСТ 12434-93 и настоящего стандарта.
1.11.2. Электрические схемы электромагнитных пускателей, станций управления, а также автоматических выключателей с дистанционным управлением или устройством автоматического повторного включения должны обеспечивать:
— защиту’ от токов короткого замыкания отходящих силовых цепей и цепей, питающихся от вторичных обмоток встроенного трансформатора: требование распространяется на автоматические выключатели с ручным управлением. При этом необходимо обеспечивать сигнализацию о срабатывании защиты и проверку ее исправности. Требование не распространяется на защиту, осуществляемую предохранителями. По согласованию с потребителем допускается предусматривать модификации пускателей без устройства зашиты от токов короткого замыкания отходящих силовых цепей;
— защиту от замыкания в цепях дистанционного управления;

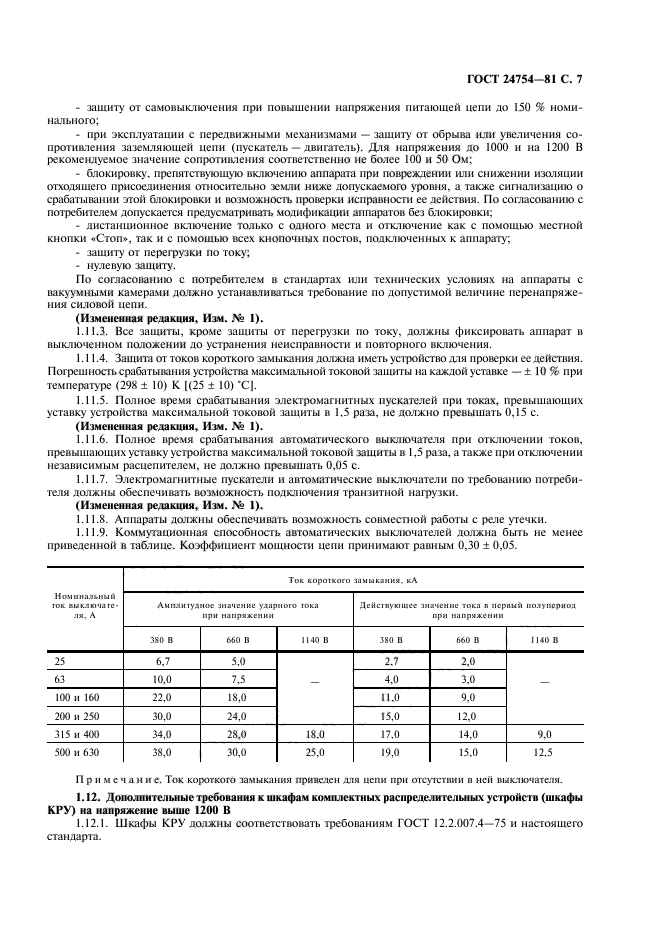

ГОСТ 24754-81 С. 7
— защит>’ от самовыключения при повышении напряжения питающей цепи до 150 % номинального;
— при эксплуатации с передвижными механизмами — защит)’ от обрыва или увеличения со-противления заземляющей цепи (пускатель — двигатель). Дня напряжения до 1000 и на 1200 В рекомендуемое значение сопротивления соответственно не более 100 и 50 Ом;
— блокировку, препятствующую включению аппарата при повреждении или снижении изоляции отходящего присоединения относительно земли ниже допускаемого уровня, а также сигнализацию о срабатывании этой блокировки и возможность проверки исправности ее действия. По согласованию с потребителем допускается предусматривать модификации аппаратов без блокировки;
— дистанционное включение только с одного места и отключение как с помощью местной кнопки «Стоп*, так и с помощью всех кнопочных постов, подключенных к аппарату;
— защиту от перегрузки по току;
— нулевую защиту».
По согласованию с потребителем в стандартах или технических условиях на аппараты с вакуумными камерами должно устанавливаться требование по допустимой величине перенапряжения силовой цепи.
(Измененная редакция, Изм. № 1).
1.11.3. Все защиты, кроме защиты от перегрузки по току, должны фиксировать аппарат в выключенном положении до устранения неисправности и повторного включения.
1.11.4. Защита от токов короткого замыкания должна иметь устройство для проверки ее действия. Погрешность срабатывания устройства максимальной токовой зашиты на каждой уставке — ± 10 % при температуре (298 ± 10) К |(25 ± 10) *С|.
1.11.5. Полное время срабатывания электромагнитных пускателей при токах, превышающих уставку устройства максимальной токовой защиты в 1.5 раза, не должно превышать 0,15 с.
(Измененная редакция, Изм. № 1).
1.11.6. Полное время срабатывания автоматического выключателя при отключении токов, превышающих уставку устройства максимальной токовой зашиты в 1,5 раза, а также при отключении независимым расцепителем, не должно превышать 0,05 с.
1.11.7. Электромагнитные пускатели и автоматические выключатели по требованию потребителя должны обеспечивать возможность подключения транзитной нагрузки.
(Измененная редакция, Изм. .\е 1).
1.11.8. Аппараты должны обеспечивать возможность совместной работы с реле утечки.
1.11.9. Коммутационная способность автоматических выключателей должна быть не менее приведенной в таблице. Коэффициент мощности цепи принимают равным 0,30 ± 0.05.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание. Ток короткого замыкания приведен для цепи при отсутствии в ней выключателя. 1.12. Дополнительные требования к шкафам комплектных распределительных устройств (шкафы КРУ) па напряжение выше 1200 В 1.12.1. Шкафы КРУ должны соответствовать требованиям ГОСТ 12.2.007.4-75 и настоящего стандарта. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

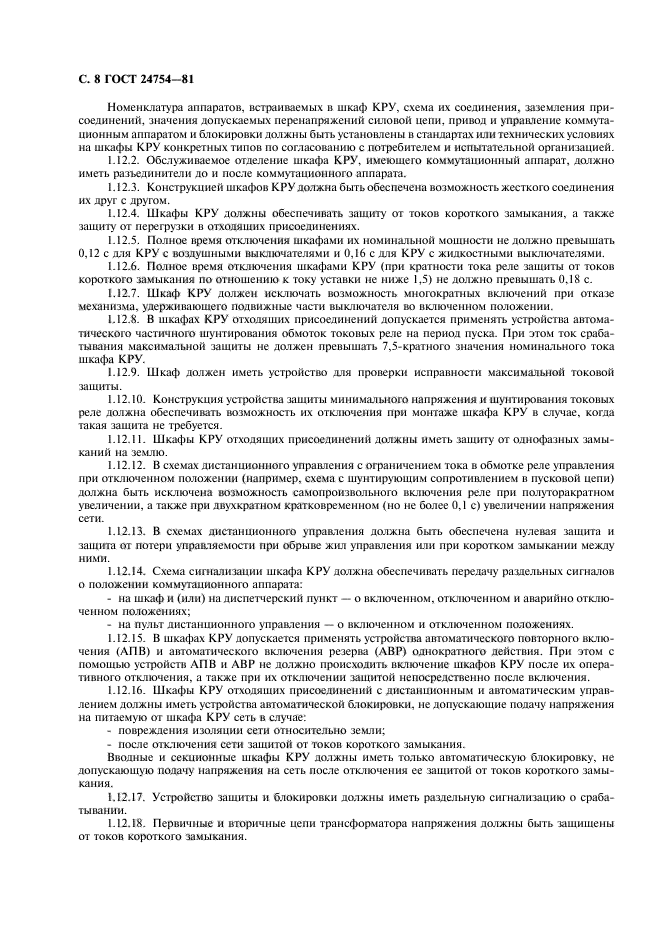

С. 8 ГОСТ 24754-81
Номенклатура аппаратов, встраиваемых в шкаф КРУ, схема их соединения, заземления присоединений. значения допускаемых перенапряжений силовой цепи, привод и управление коммутационным аппаратом и блокировки должны быть установлены в стандартах или технических условиях на шкафы КРУ конкретных типов по согласованию с потребителем и испытательной организацией.
1.12.2. Обслуживаемое отделение шкафа КРУ. имеющего коммутационный аппарат, должно иметь разъединители до и после коммутационного аппарата.
1.12.3. Конструкцией шкафов КРУ должна быть обеспечена возможность жесткого соединения их друг с другом.
1.12.4. Шкафы КРУ должны обеспечивать защиту от токов короткого замыкания, а также защиту от перегрузки в отходящих присоединениях.
1.12.5. Полное время отключения шкафами их номинальной мощности не должно превышать 0,12 с для КРУ с воздушными выключателями и 0,16 с для КРУ с жидкостными выключателями.
1.12.6. Полное время отключения шкафами КРУ (при кратности тока реле зашиты от токов короткого замыкания по отношению к гоку уставки не ниже 1,5) не должно превышать 0.18 с.
1.12.7. Шкаф КРУ должен исключать возможность многократных включений при отказе механизма, удерживающего подвижные части выключателя во включенном положении.
1.12.8. В шкафах КРУ отходяших присоединений допускается применять устройства автоматического частичного шунтирования обмоток токовых реле на период пуска. При этом ток срабатывания максимальной зашиты не должен превышать 7,5-кратного значения номинального тока шкафа КРУ.
1.12.9. Шкаф должен иметь устройство для проверки исправности максимальной токовой защиты.
1.12.10. Конструкция устройства зашиты минимального напряжения и шунтирования токовых реле должна обеспечивать возможность их отключения при монтаже шкафа КРУ в случае, когда такая защита не требуется.
1.12.11. Шкафы КРУ отходящих присоединений должны иметь защиту от однофазных замыканий на землю.
1.12.12. В схемах дистанционного управления с ограничением тока в обмотке реле упраатення при отключенном положении (например, схема с шунтирующим сопротивлением в пусковой цепи) должна быть исключена возможность самопроизвольного включения реле при полуторакратном увеличении, а также при двухкратном кратковременном (но не более 0,1 с) увеличении напряжения сети.
1.12.13. В схемах дистанционного управления должна быть обеспечена нулевая зашита и защита от потерн управляемости при обрыве жил упраачення или при коротком замыкании между ними.
1.12.14. Схема сигнализации шкафа КРУ должна обеспечивать передачу раздельных сигначов о положении коммутационного аппарата:
— на шкаф и (или) на диспетчерский пункт — о включенном, отключенном и аварийно отключенном положениях;
— на пульт дистанционного управления — о включенном и отключенном положениях.
1.12.15. В шкафах КРУ допускается применять устройства автоматического повторного включения (ЛИВ) и автоматического включения резерва (АВР) однократного действия. При этом с помошью устройств ЛИВ и АВР не должно происходить включение шкафов КРУ после их оперативного отключения, а также при их отключении защитой непосредственно после включения.
1.12.16. Шкафы КРУ отходяших присоединений с дистанционным и автоматическим управлением должны иметь устройства автоматической блокировки, не допускающие подачу напряжения на питаемую от шкафа КРУ сеть в случае:
— повреждения изоляции сети относительно земли:
— после отключения сети защитой от токов короткого замыкания.
Вводные и секционные шкафы КРУ должны иметь только автоматическую блокировку, не допускающую подачу напряжения на сеть после отключения ее защитой от токов короткого замыкания.
1.12.17. Устройство защиты и блокировки должны иметь раздельную сигнализацию о срабатывании.
1.12.18. Первичные и вторичные цепи трансформатора напряжения должны быть защищены от токов короткого замыкания.
ГОСТ 24754-81 С. 9

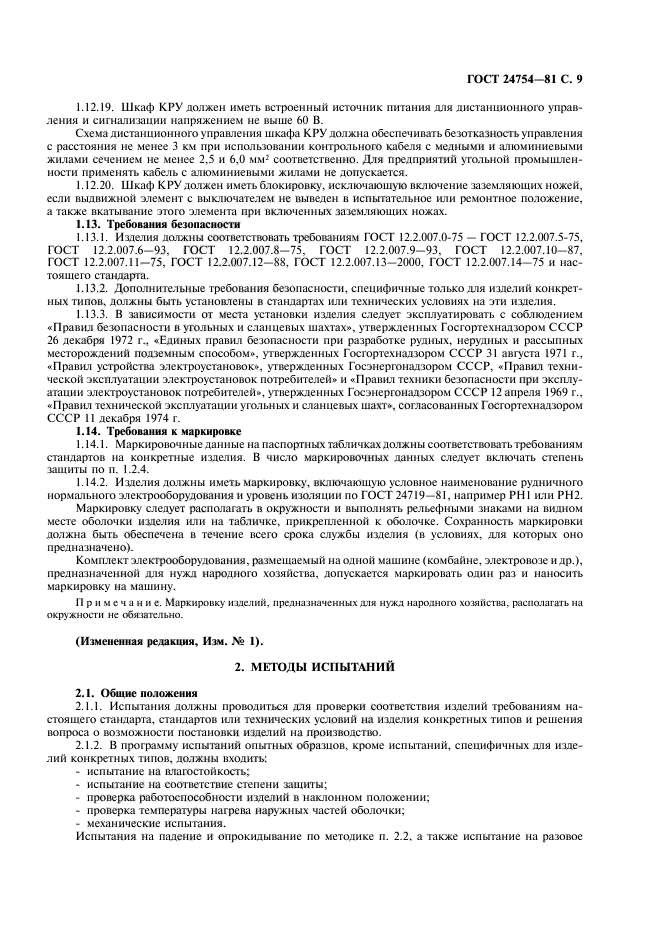

1.12.19. Шкаф КРУ должен иметь встроенный источник питания для дистанционного управления и сигнализации напряжением не выше 60 В.
Схема дистанционного управления шкафа КРУ должна обеспечивать безотказность управления с расстояния не менее 3 км при использовании контрольного кабеля с медными и алюминиевыми жилами сечением не менее 2.5 и 6.0 мм2 соответственно. Для предприятий угольной промышленности применять кабель с алюминиевыми жилами не допускается.
1.12.20. Шкаф КРУ дат жен иметь блокировку, исключающую включение заземляющих ножей, если выдвижной элемент с выключателем не выведен в испытательное или ремонтное положение, а также вкатывание этого элемента при включенных заземляющих ножах.
1.13. Требования безопасности
1.13.1. Изделия должны соответствовать требованиям 1’ОСТ 12.2.007.0-75 — ГОСТ 12.2.007.5-75, ГОСТ 12.2.007.6-93, ГОСТ 12.2.007.8-75, ГОСТ 12.2.007.9-93, ГОСТ 12.2.007.10-87, ГОСТ 12.2.007.11-75, ГОСТ 12.2.007.12-88. ГОСТ 12.2.007.13-2000. ГОСТ 12.2.007.14-75 и настоящего стандарта.
1.13.2. Дополнительные требования безопасности, специфичные только для изделий конкретных типов, должны быть устаноатены в стандартах или технических условиях на эти изделия.
1.13.3. В зависимости от места установки изделия следует эксплуатировать с соблюдением «Правил безопасности в угольных и сланцевых шахтах», утвержденных Госгортехнадзором СССР 26 декабря 1972 г., «Единых правил безопасности при разработке рудных, нерудных и рассыпных месторождений подземным способом*, утвержденных Госгортехнадзором СССР 31 августа 1971 г., «Правил устройства электроустановок», утвержденных Госэнергонадзором СССР. «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором СССР 12 апреля 1969 г., «Правил технической эксплуатации угольных и сланцевых шахт», согласованных Госгортехнадзором СССР 11 декабря 1974 г.
1.14. Требования к маркировке
1.14.1. Маркировочные данные на паспортных табличках должны соответствовать требованиям стандартов на конкретные изделия. В число маркировочных данных следует включать степень зашиты по п. 1.2.4.
1.14.2. Изделия должны иметь маркировку, включающую условное наименование рудничного нормального электрооборудования и уровень изоляции по ГОСТ 24719-81, например PH 1 или РН2.
Маркировку следует располагать в окружности и выполнять рельефными знаками на видном месте оболочки изделия или па табличке, прикрепленной к оболочке. Сохранность маркировки должна быть обеспечена в течение всего срока службы изделия (в условиях, для которых оно предназначено).
Комплект электрооборудования, размещаемый на одной машине (комбайне, электровозе и др.), предназначенной для нужд народного хозяйства, допускается маркировать один раз и наносить маркировку на машину.
I I р п м с ч а н и с. Маркировку изделий, предназначенных для нужд народного хозяйства, располагать на окружности не обязательно.
(Измененная редакция, Изм. № 1).
2. МЕТОДЫ ИСПЫТАНИЙ
2.1. Общие положения
2.1.1. Испытания должны проводиться для проверки соответствия изделий требованиях» настоящего стандарта, стандартов или технических условий на изделия конкретных типов и решения вопроса о возможности постановки изделий на производство.
2.1.2. В программу испытаний опытных образцов, кроме испытаний, специфичных для изделий конкретных типов, должны входить:
— испытание на влагостойкость;
— испытание на соответствие степени защиты;
— проверка работоспособности изделий в наклонном положении;
— проверка температуры нагрева наружных частей оболочки;
— механические испытания.

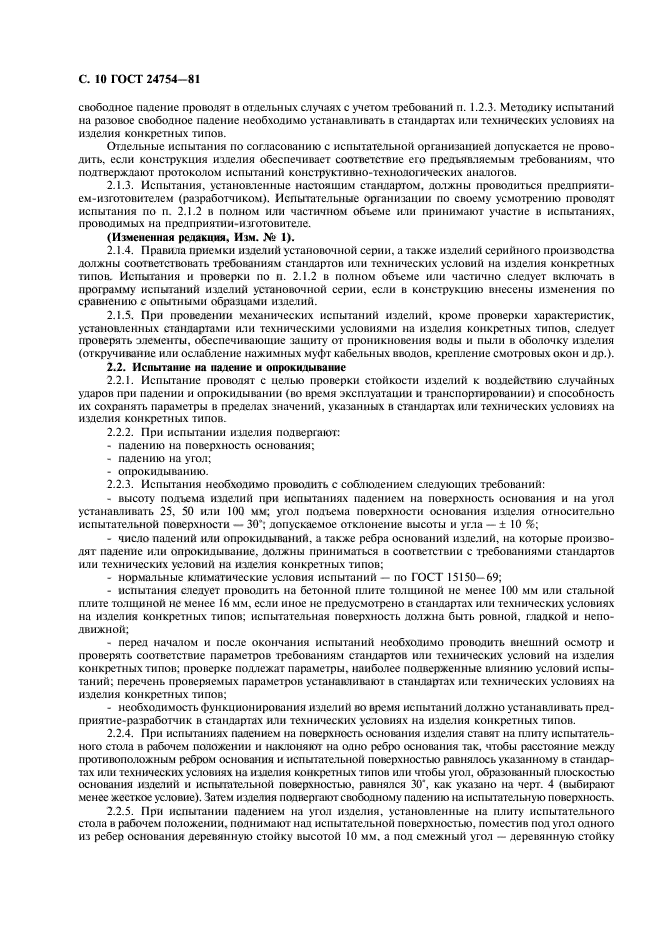

Испытания па падение и опрокидывание по методике п. 2.2. а также испытание на разовое
С. 10 ГОСТ 24754-81
свободное падение проводят в отдельных случая
