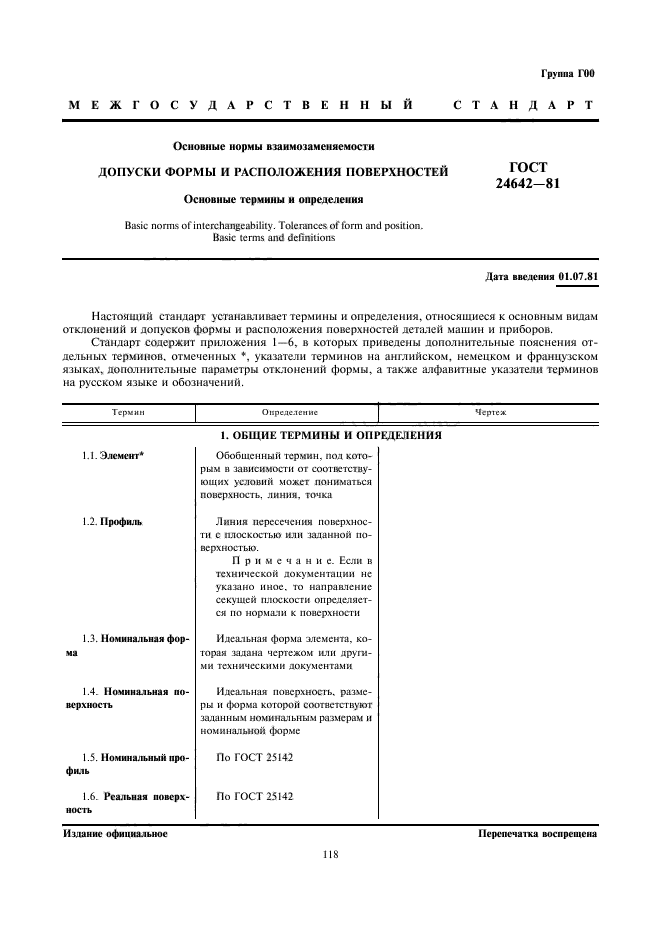

Группа I’M)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости
ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ГОСТ 24642-81 Основные термины и определения
Basic norms of interchangeability. Tolerances of form and position. Basic terms and definitions
		Дата введения 01.07.81
Настоящий стандарт устанавливает термины н определения, относящиеся к основным видам отклонений и допусков формы и расположения поверхностей деталей машин и приборов. Стандарт содержит приложения 1—6, в которых приведены дополнительные пояснения отдельных терминов, отмеченных ♦, указатели терминов на английском, немецком и французском языках, дополнительные параметры отклонений формы, а также алфавитные указатели терминов на русском языке и обозначений.
Термин	Определение	Чер«еж
	1. ОБЩИЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
1.1. Элемент*	Обобщенный термин, под которым в зависимости от соответствующих условий может пониматься поверхность, линия, точка
1.2. Профиль	Линия пересечения поверхности с плоскостью или заданной поверхностью. Примечание. Если в технической документации не указано иное, то напраааение секушей плоскости определяется по нормали к поверхности
1.3. Номинальная форма	Идеальная форма элемента, которая задана чертежом или другими технических)!» документами
1.4. Номинальная поверхность	Идеальная поверхность, размеры и с\|юрма которой соответствую г заданным номинальным размерам и номинальной форме
1.5. Номинальный профиль	По ГОСТ 25142
1.6. Реальная поверхность	По ГОСТ 25142

Издание официальные

Перепечатка воспрещена

118

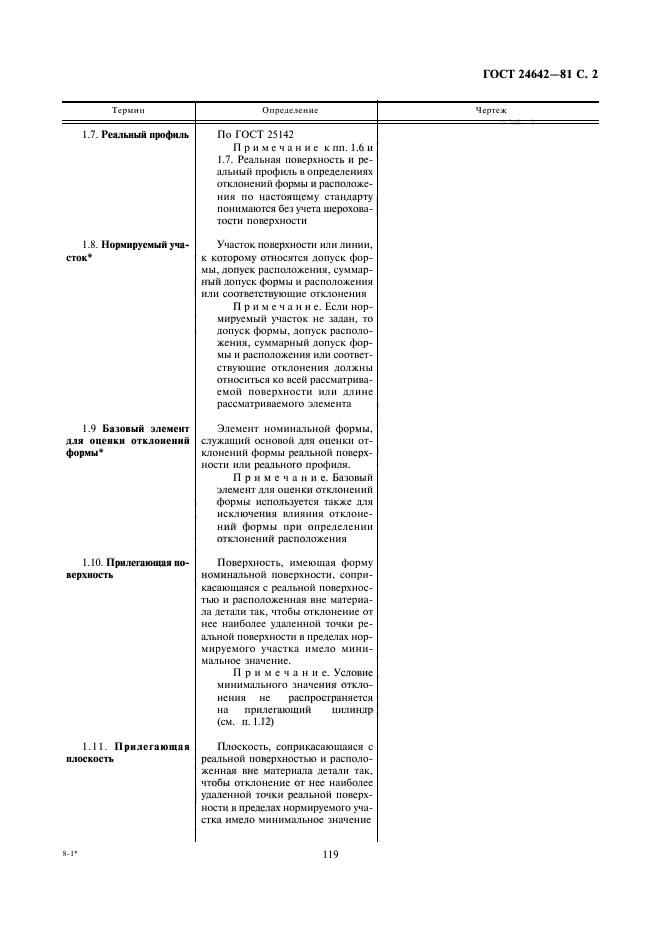

ГОСТ 24642-81 С. 2

Определение

Чертеж

Термин

1.7. Реальный профиль

1.8. Нормируемый участок*

1.9 Базовый элемент для оценки отклонений формы*

1.10. Прилегающая поверхность

111- Пр влетающая плоскость

По ГОСТ 25142

Примечание к пп. 1.6 и 1.7. Реальная поверхность и реальный профиль в определениях отклонений формы и расположения по настоящему стандарту понимаются без учета шероховатости поверхности

Участок поверхности или линии, к которому относятся допуск фор-мы, допуск расположения, суммарный допуск формы и расположения или соответствующие отклонения Примечай и с. Если нормируемый участок не задан. то допуск формы, допуск расположения, суммарный допуск формы и расположения или соответствующие отклонения должны относиться ко всей рассматриваемой поверхности или длине рассматриваемого элемента

Элемент номинальной формы, служащий основой для оценки отклонений <]к>рмы реальной поверхности или реального профиля.

П р и м с ч а и и с. Базовый элемент для оценки отклонений формы используется также для исключения влияния отклонений формы при определении отклонений расположения

Поверхность, имеющая форму номинальной поверхности, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение.

Примечание. Условие минимального значения отклонения не распространяется на прилегающий цилиндр (см. п. 1.12)

Плоскость, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так. чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение

К-1*

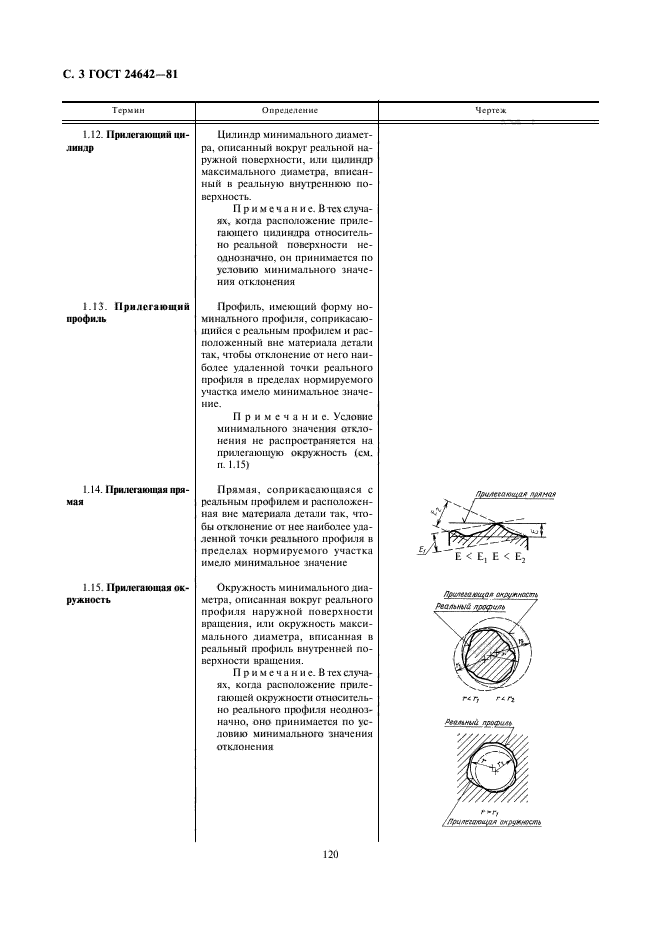

С. 3 ГОСТ 24642-81

Определение

Термин

Mepie*

1.12. Прилегающий цилиндр

1.13. Прилегающий профиль

1.14. Прилегающая пря

мая

1.15. Прилегающая окружность

Цилиндр минимального диаметра. описанный вокруг реальной наружной поверхности, или цилиндр максимального диаметра, вписанный в реальную внутреннюю поверхность.

Примечание. В техслучаях, когда расположение прилегающего цилиндра относительно реальной поверхности неоднозначно, он принимается по условию минимального значения отклонения

Профиль, имеющий форму номинального профиля, соприкасающийся с реальным профилем и расположенный вне материала детали так. чтобы отклонение от него наиболее удаленной точки реального профиля в пределах нормируемого участка имело минимальное значение.

Примечай и с. Условие минимального значения отклонения не распространяется на прилегающую окружность (см. п. 1.15)

Прямая, соприкасающаяся с реальным профилем и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реального профиля в пределах нормируемого участка имело минимальное значение

Окружность минимального диаметра, описанная вокруг реального профиля наружной поверхности вращения, или окружность максимального диаметра, вписанная в реальный профиль внутренней поверхности вращения.

nnwrttaxxao» вядуягкхль PeaMm.it ироды,

Примечание. В тех случаях, когда расположение прилетающей окружности относительно реального профиля неоднозначно, оно принимается по условию минимального значения отклонения

120

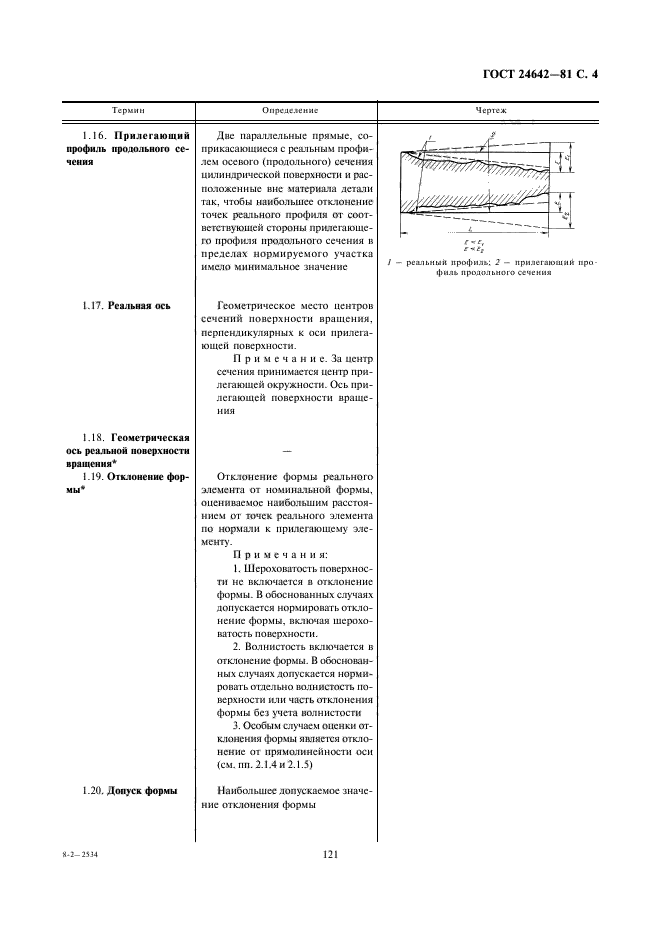

ГОСТ 24642-81 С. 4

Определение

Чертеж

Термин

1.16. Прилегающий профиль продольного сечения

Две параллельные прямые, соприкасающиеся с реальным профилем осевого (продольного) сечения цилиндрической поверхности и расположенные вне материала детали так. чтобы наибольшее отклонение точек реального профиля от соответствующей стороны прилегающего профиля продольного сечения в пределах нормируемого участка имело минимальное значение

Г” Г, г«е,

/ — реальных профиль: 2 — прилегающий профиль продольного сечения

Геометрическое место центров сечений поверхности вращения, перпендикулярных к оси прилегающей поверхности.

1.17. Реальная ось

Примечай и е. За центр сечения принимается центр прилегающей окружности. Ось прилегающей поверхности вращения

1.18. Геометрическая ось реальной поверхности вращения*

1.19. Отклонение формы*

Отклонение формы реального элемента от номинальной формы, оцениваемое наибольшим расстоянием от точек реатьного элемента по нормали к прилегающему элементу.

Примечания:

1. Шероховатость поверхности не включается в отклонение формы. В обоснованных случаях допускается нормировать отклонение формы, включая шероховатость поверхности.

2. Волнистость включается в отклонение формы. В обоснованных случаях допускается нормировать отдельно волнистость поверхности или часть отклонения формы без учета волнистости

3. Особым случаем оценки отклонения формы является отклонение от прямолинейности оси (см. пп. 2.1.4 и 2.1.5)

Наибольшее допускаемое значение отклонения формы

1.20. Допуск формы

X-2-2SJ4

121

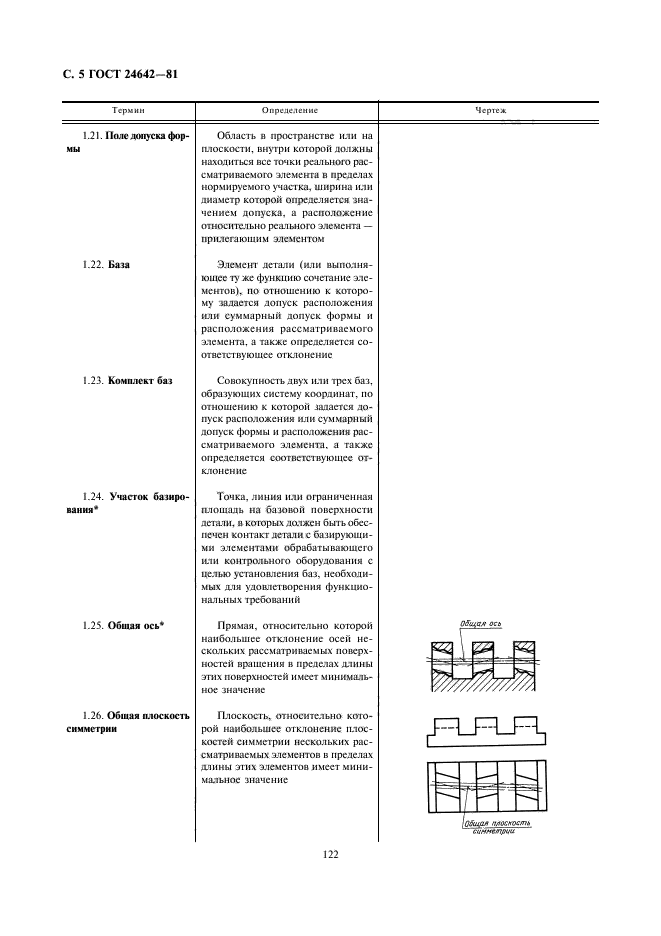

С. 5 ГОСТ 24642-81

Определение

Термин

Чер1еж

1.21. Поле допуска фор

мы

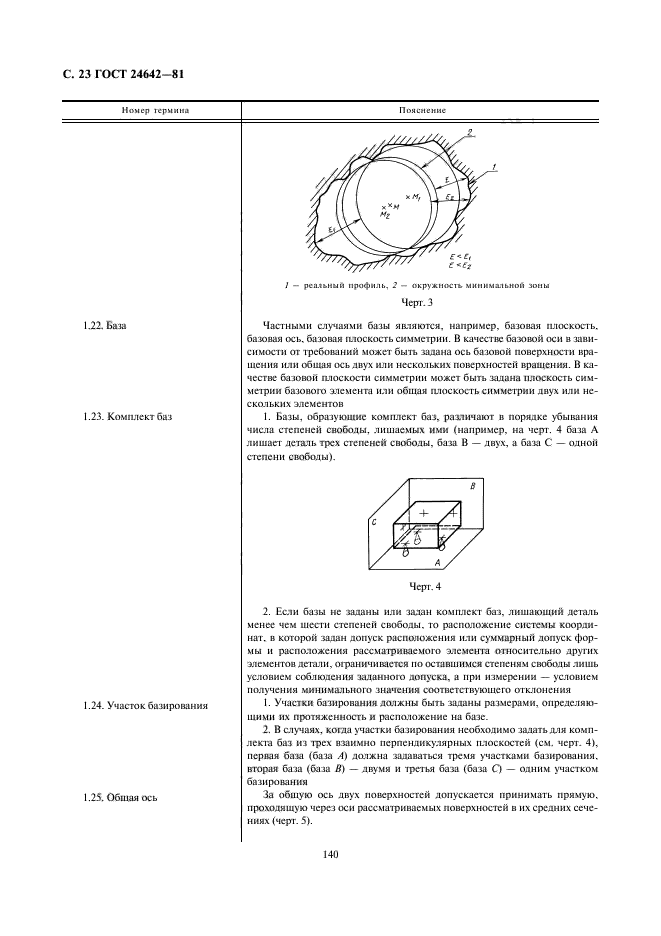

1.22. Ьата

1.23. Комплект бат

1.24. Участок базиро

вания*

1.25. Общая ось*

1.26. Общая плоскость симметрии

Область и пространстве или на плоскости, внутри которой должны находиться все точки реального рассматриваемого элемента в пределах нормируемого участка, ширина или диаметр которой определяется значением допуска, а расположение относительно реатьного элемента — прилегающим элементом

Элемент детали (или выполняющее ту же функцию сочетание элементов), по отношению к которому задается допуск расположения или суммарный допуск формы и расположения рассматриваемого элемента, а также определяется соответствующее отклонение

Совокупность двух или трех баи, образующих систему координат, по отношению к которой задается допуск расположения или суммарный допуск формы и расположения рассматриваемого элемента, а также определяется соответствующее отклонение

Точка, линия или ограниченная площадь на базовой поверхности детали, в которых должен быть обеспечен контакт детали с базирующими элементами обрабатывающего или контрольного оборудования с целью установления баз. необходимых для удовлетворения функциональных требований

Прямая, относительно которой наибольшее отклонение осей нескольких рассматриваемых поверхностей вращения в пределах длины этих поверхностей имеет минимальное значение

Плоскость, относительно которой наибольшее отклонение плоскостей симметрии нескольких рассматриваемых элементов в пределах длины этих элементов имеет минимальное значение

122

ГОСТ 24642-81 С. 6

Определение

Чертеж

Термин

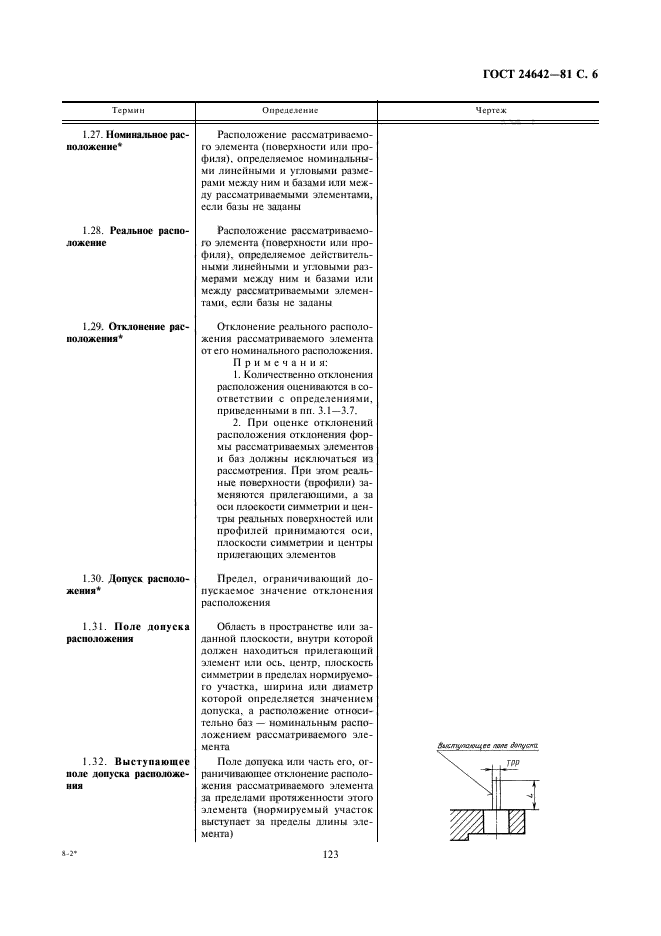

1.27. Номинальное расположение*

1.28. Реальное расположение

1.29. Отклонение рас

положения’

1.30. Допуск расположения*

1.31. Поле допуска расположения

1.32. Выступающее поле допуска расположения

Расположенис расемагриваемо-го элемента (поверхности или профиля). определяемое номинальными линейными и угловыми размерами между ним и базами или между рассматриваемыми элементами, если базы не заданы

Расположен ис расе матринае мо-го элемента (поверхности или профиля), определяемое действительными линейными и угловыми размерами между ним и базами или между рассматриваемыми элементами, если базы не заданы

Отклонение реального расположения рассматриваемого элемента от его номинального расположения.

Примечай и я:

1. Количественно отклонения расположения оцениваются в соответствии с определениями, приведенными в пп. 3.1—3.7.

2. При оценке отклонении расположения отклонения формы рассматриваемых элементов и баз должны исключаться из рассмотрения. При этом реальные поверхности (профили) заменяются прилегающими, а за оси плоскости симметрии и центры реальных поверхностей или профилей принимаются оси. плоскости симметрии и центры прилегающих элементов

Предел, ограничивающий допускаемое значение отклонения расположения

Область в пространстве или заданной плоскости, внутри которой должен находиться прилегающий элемент или ось. центр, плоскость симметрии в пределах нормируемого участка, ширина или диаметр которой определяется значением допуска, а расположение относительно баз — номинальным расположением рассматриваемого элемента

Поле допуска или часть его, ограничивающее отклонение расположения рассматриваемого элемента за пределами протяженности этого элемента (нормируемый участок выступает за пределы длины элемента)

виелфуикцее лак ймуртч



т

123

а-2*

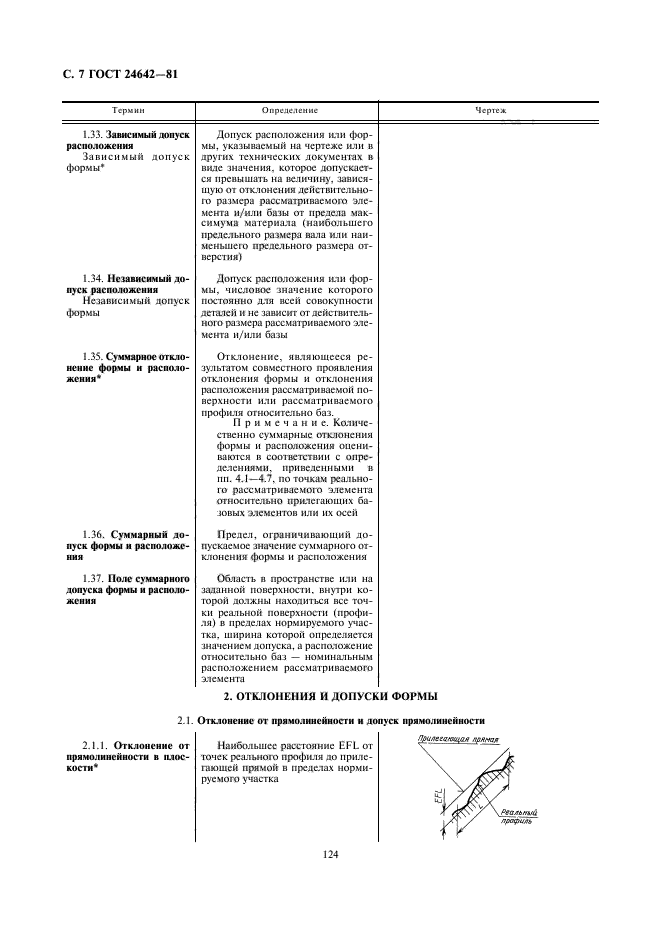

С. 7 ГОСТ 24642-81

Определение

Термин

Чер1еж

1.33. Зависимый допуск расположения

Зависимый допуск формы*

1.34. Независимый допуск расположения

Независимый допуск формы

1.35. Су ммарнос отклонение формы и расположения*

1.36. Суммарный допуск формы и расположения

1.37. Поле суммарного допуска формы и расположения

Допуск расположении или формы. указываемый на чертеже или в других технических документах в виде значения, которое допускается превышать на величину, зависящую от отклонения действительного размера рассматриваемою элемента и/или базы от предела максимума материала (наибольшего предельного размера вала или наименьшего предельного размера отверстия)

Допуск расположения или формы. числовое значение которого постоянно для всей совокупности деталей и не зависит от действительного размера рассматриваемого элемента и/или базы

Отклонение, являющееся результатом совместного проянления отклонения формы и отклонения расположения рассматриваемой поверхности или рассматриваемого профиля относительно баз.

Примечание. Количественно суммарные отклонения формы и расположения оцениваются в соответствии с определениями, приведенными в пи. 4.1—4.7, по точкам реального рассматриваемого элемента относительно прилегающих базовых элементов или их осей

Предел, ограничивающий допускаемое значение суммарного отклонения формы и расположения

Область в пространстве или на заданной поверхности, внутри которой должны находиться все точки реальной поверхности (профиля) в пределах нормируемого участка. ширина которой определяется значением допуска, а расположение относительно баз — номинальным расположением рассматриваемого элемента

2. ОТКЛОНЕНИЯ И ДОПУСКИ ФОРМЫ 2.1. Отклонение от прямолинейности и допуск прямолинейности

2.1.1. Отклонение от прямолинейности в плоскости*

Наибольшее расстояние EFL от точек реального профиля до прилегающей прямой в пределах нормируемого участка

124

ГОСТ 24642-81 С. 8

Определение

Чертеж

Термин

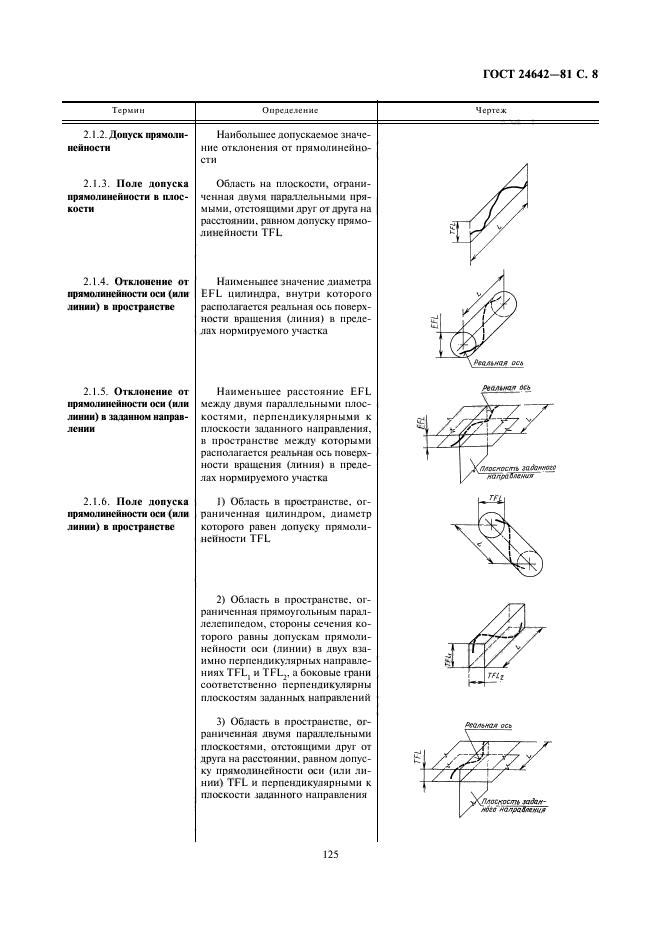

Наибольшее допускаемое значение отклонения от прямолинейности

2.1.2. Допуск прямолинейное™

Область на плоскости, ограниченная двумя параллельными прямыми. отстоящими друг от друга на расстоянии, ранном допуску прямолинейности TFL

2.1.3. Поле допуска прямолинейности в плоскости

Наименьшее значение диаметра EFL цилиндра, внутри которого располагается реальная ось поверхности врашения (линия) в пределах нормируемого участка

2.1.4. Отклонение от прямолинейности оси (или линии) в пространстве

Наименьшее расстояние EFL между двумя параллельными плоскостями. перпендикулярными к плоскости заданного направления, в пространстве между которыми располагается реальная ось поверхности врашения (линия) в пределах нормируемого участка

2.1.5. Отклонение от прямолинейности оси (или линии) в заданном направлении

2.1.6. Поле допуска прямолинейности оси (или линии) в пространстве

1) Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности TFL

2) Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях TFL, и TFL,. а боковые грани соответственно перпендикулярны плоскостям заданных направлений

3) Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску прямолинейности оси (или линии) TFL и перпендикулярными к плоскости заданною направления

йк/млал act

125

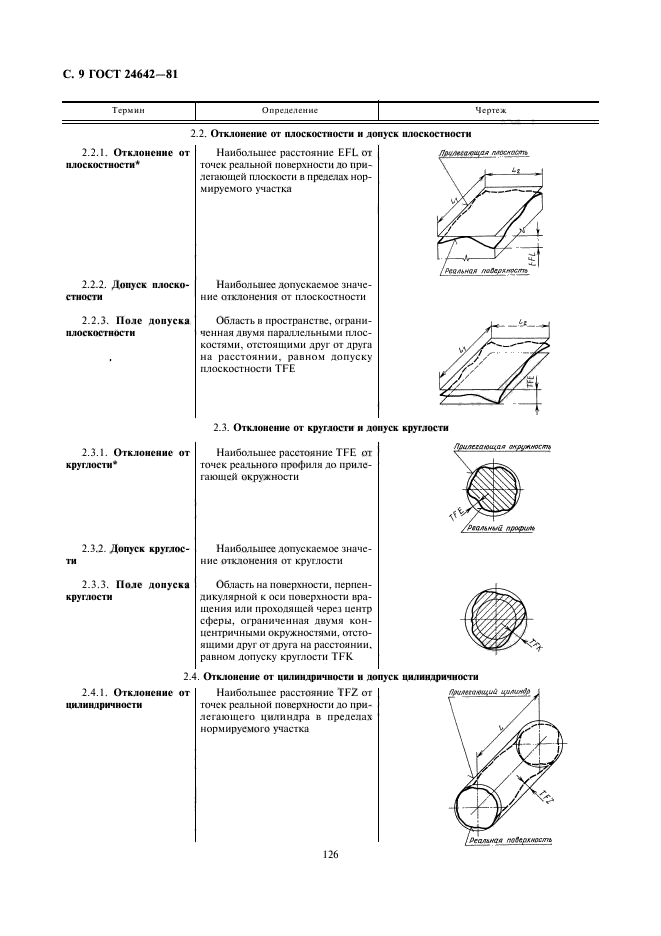

С. 9 ГОСТ 24642-81

Определение

Термин

Чер1еж

2.2. Отклонение от плоскостности и допуск плоскостности

Наибольшее расстояние EFL от точек реальной поверхности до прилегающей плоскости н пределах нормируемого участка

2.2.1. Отклонение от

плоскостности»

2.2.2. Допуск плоскостности

2.2.3. Поле допуска плоскостности

Прилаалщая окру*гкс/т

2.3.1. Отклонение от крутости*

‘РЮАьный проух/л*

2.3. Отклонение от круглости и допуск крутости

Наибольшее расстояние TFE от точек реального профиля до прилегающей окружности

Наибольшее допускаемое значение отклонения от плоскостности

Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску плоскостности TFE

2.3.2. Допуск круглос-

Наибольшее допускаемое значение отклонения от круглости

ти

Область на поверхности, перпендикулярной к оси поверхности вращения или проходящей через центр сферы, ограниченная двумя концентричными окружностями, ОТСТОЯЩИМИ друг от друга на расстоянии, равном допуску круглости TFK

2.3.3. Поле допуска крутости

2.4. Отклонение от иилиндричности и допуск цилиндричиости

Наибольшее расстояние TF2 от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка

2.4.1. Отклонение от иилиндричности

126

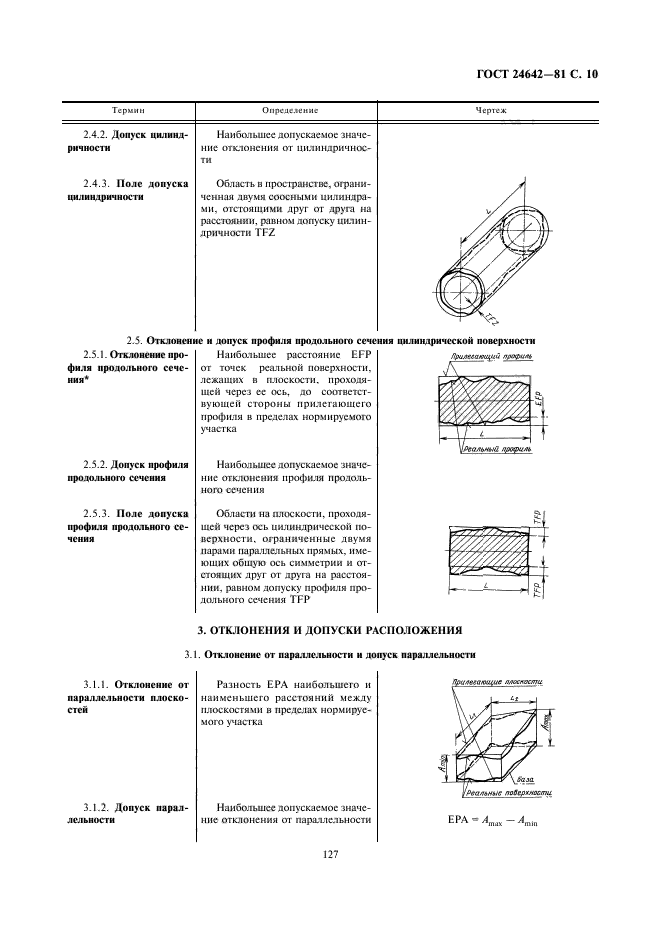

ГОСТ 24642-81 С. 10

Определение

Чертеж

Термин

Наибольшее допускаемое значение отклонения от цилиндричности

2.4.2. Допуск цилинд-ричностн

2.4.3. Поле допуска цилиндричности

Область в пространстве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности TFZ

2.5. Отклонение и допуск профиля продольного сечения

цилиндрической поверхности

Наибольшее расстояние EFP от точек реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка

2.5.1. Отклонение профиля продольного сечения*

Наибольшее допускаемое значение отклонения профиля продольного сечения

2.5.2. Допуск профиля продольного еечення

2.5.3. Поле допуска профиля прод(»льного сечения

Области на плоскости, проходящей через ось цилиндрической поверхности. ограниченные двумя парами параллельных прямых, имеющих общую ось симметрии и отстоящих друг ог друга на расстоянии. равном допуску профиля продольного сечения TFP

3. ОТКЛОНЕНИЯ И ДОПУСКИ РАСПОЛОЖЕНИЯ 3.1. Отклонение от параллельности н допуск параллельности

Разность ЕРА наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка

П/шмгаютие мосяоопи

УР«вя»/ше тВцкиясти.

ЕРА — Л_т|п

3.1.1. Отклонение от параллельности плоскостей

3.1.2. Допуск параллельности

Наибольшее допускаемое значение отклонения от параллельности

127

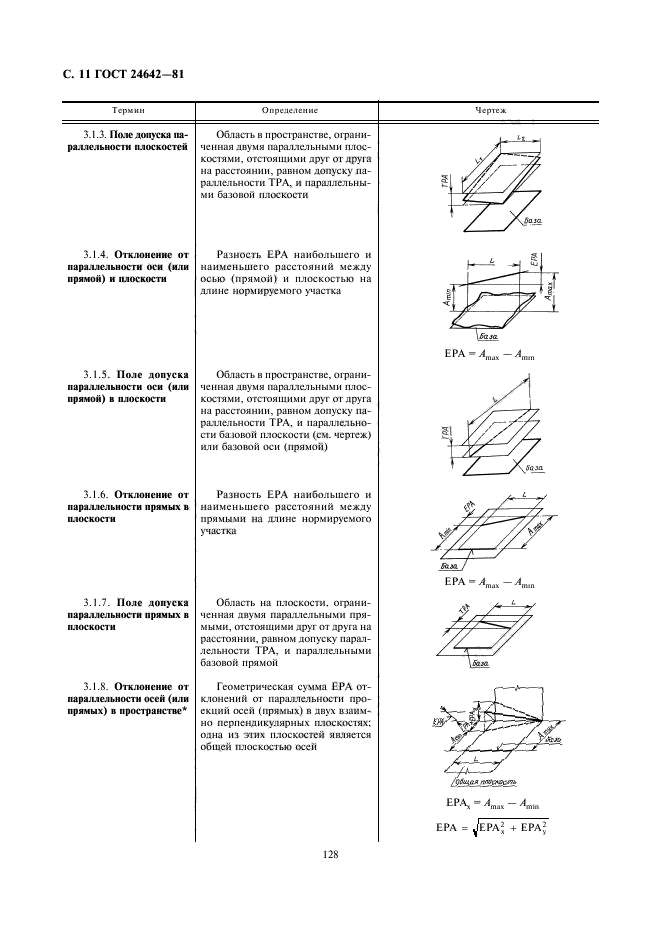

С. 11 ГОСТ 24642-81

Определение

Термин

Mepie*

Область в пространстве, ограниченная двуXIя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску параллельности ТРА, и параллельными базовой плоскости

3.1.3. Пак допуска параллельности плоскостей

3.1.4. Отклонение от параллельности оси (или прямой) и плоскости

Разность ЕРА наибольшего и наименьшего расстояний между осью (прямой) и плоскостью на длине нормируемого участка

	h—-	•J,	Т
Вт			г’
е	>r^J—^тт—		1
У/ у/

\Sajg.

ЕРА = — Л_т1П

Область в пространстве, ограниченная двуXIя параллельными плоскостями. отстоящими друг от друга на расстоянии, равном допуску параллельности ТРА. и параллельности базовой плоскости (см. чергеж) или базовой оси (пряхюй)

3.1.5. Поле допуска параллельности оси (или прямой)в плоскости

Разность ЕРА наибольшего и наименьшего расстояний между прямыми на длине нормируемого участка

3.1.6. Отклонение от параллельности прямых в плоскости

3.1.7. Поле допуска параллельности прямых в плоскости

3.1.8. Отклонение от параллельности осей (или прямых) в пространстве*

Область на плоскости, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равнохс допуску параллельности ТРА, и параллельныXIи базовой пряхюй

Геометрическая сумма ЕРА отклонений от параллельности проекций осей (прямых) в двух взаимно перпендикулярных плоскостях: одна из этих плоскостей является общей плоскостью осей

ЕР.\ — А_тах — А_тш ЕРА = ^ЕРА* + ЕРА?

128

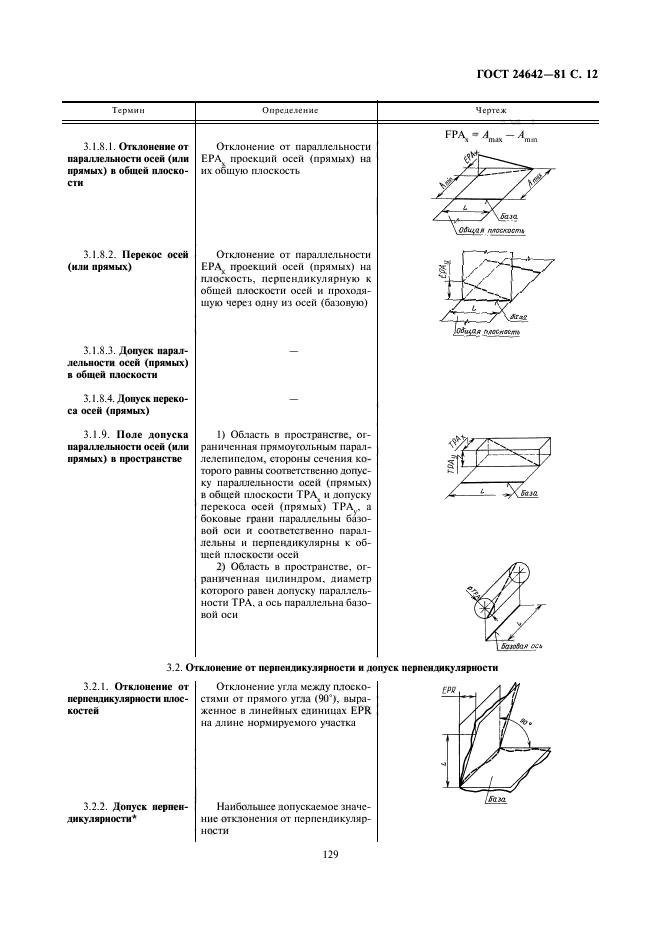

ГОСТ 24642-81 С. 12

Определение

Термин

Чертеж

Отклонение от параллельности ЕРА_у проекций осей (прямых) на их общую плоскость

FPA>-Л_яМ-А_п

3.1 .S. I. Отклонение от параллельности осей (или прямых) в общей плоскости

3.1.8.2. Перекос осей (или прямых)

Отклонение от параллельности ЕРА^ проекций осей (прямых) на плоскость, перпендикулярную к общей плоскости осей и проходящую через одну из осей (базовую)


1	(У

Я(Г плеск4СЛТ»

1) Область в пространстве, ограниченней! прямоугольным параллелепипедом, стороны сечения которою равны соответственно допуску параллельности осей (прямых) в общей плоскости Г РА, и допуску перекоса осей (прямых) ТРА_у, а боковые грани параллельны базовой оси и соответственно параллельны и перпендикулярны к общей плоскости осей

3.1.8.3. Допуск параллельности осей (прямых) в обшей плоскост

3.1.8.4. Допуск перекоса осей (прямых)

3.1.9. Иоле допуска параллельности осей (или прямых) в пространстве

2) Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску параллельности ТРА. а ось параллельна базовой оси

3.2. Отклонение от перпендикулярности и допуск перпендикулярности

Отклонение угла между плоскостями от прямого угла (90°), выраженное в линейных единицах EPR на длине нормируемого участка

3.2.1. Отклонение от перпендикулярности плоскостей

/Дна

Наибольшее допускаемое значение отклонения от перпендикулярности

3.2.2. Допуск перпендикулярности*

129

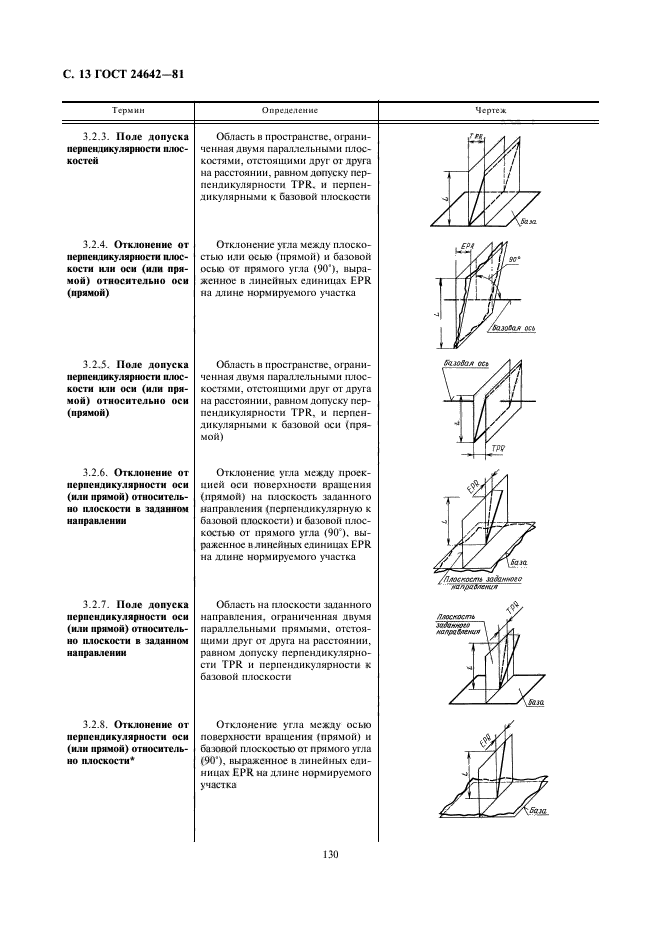

С. 13 ГОСТ 24642-81

Определение

Термин

Чер1еж

3.2.3. Поле допуска перпендикулярности плоскостей

Область в прост ранстве, ограниченная дву мя параллельными плоскостями. отстоящими друг от друга на расстоянии, равном допуску перпендикулярности TPR. и перпендикулярными к базовой плоскости

3.2.4. Отклонение от псрпснликулярносги плоскости ИЛИ оси (или прямой) относительно оси (прямой)

3.2.5. Ноле допуска перпендикулярности плоскости ИЛИ оси (или прямой) относительно оси (прямой)

Отклонение угла между плоскостью или осью (прямой) и базовой осью от прямого угла (00’), выраженное в линейных единицах EPR на длине нормируемою участка

Область в пространстве, ограниченная двумя параллельными плоскостями. отстоящими друг ог друга на расстоянии, равном допуску перпендикулярности TPR, и перпендикулярными к базовой оси (прямой)

3.2.6. Отклонение от перпендикулярности оси (или прямой) относительно плоскости в заданном направлении

3.2.7. Поле допуска перпендикулярности оси (или прямой) относительно плоскости в заданном направлении

Отклонение угла между проекцией оси поверхности вращения (прямой) на плоскость заданного направления (перпендикулярную к базовой плоскости) и базовой плоскостью ог прямого угла (90‘). выраженное в линейных единицах EPR на длине нормируемою участка

Область на плоскости заданного направления, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном допуску перпендикулярности TPR и перпендикулярности к базовой плоскости

3.2.8. Отклонение от перпендикулярности оси (или прямой) относительно плоскости *

Отклонение угла между осью поверхности вращении (прямой) и базовой плоскостью ог прямого угла (90′), выраженное в линейных единицах EPR на длине нормируемого участка

130

ГОСТ 24642-81 С. 14

Определение

Чертеж

Термин

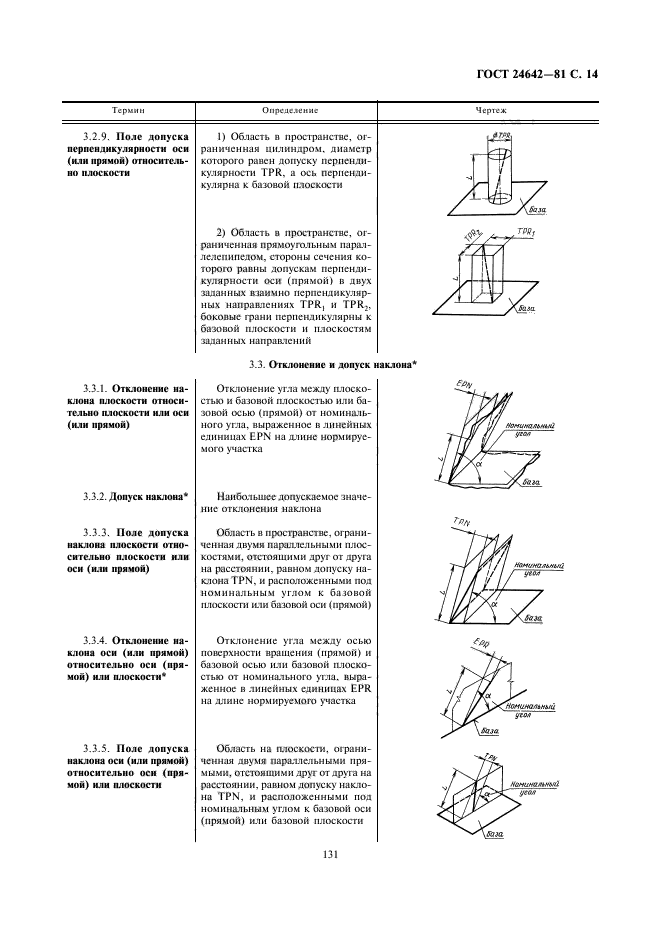

1) Область п пространстве, ограниченная цилиндром, диаметр которого ранен допуску перпендикулярности TPR, а ось перпендикулярна к базовой плоскости

3.2.9. Ноле допуска перпендикулярности оси (или прямой) относительно плоскости

2) Область о пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам перпендикулярности оси (прямой) в двух ладанных взаимно перпендикулярных направлениях TPR, и TPR,, боковые грани перпендикулярны к базовой плоскости п плоскостям заданных направлений

3.3. Отклонение и допуск наклона*

Отклонение угла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах EPN на длине нормируемого участка

3.3.1. Отклонение наклона плоскости относительно плоскости или оси (или прямой)

Наибольшее допускаемое значение отклонения наклона

3.3.2. Допуск наклона*

Ъл

Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску наклона TPN, и расположенными под номинальным углом к базовой плоскости или базовой оси (прямой)

3.3.3. Поле допуска наклона плоскости относительно плоскости или оси (или прямой)

Отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального угла, выраженное в линейных единицах EPR на длине нормируемого участка

3.3.4. Отклонение наклона оси (или прямой) относительно оси (прямой) или плоскости*

Область на плоскости, ограниченная двумя параллельными прямыми. отстоящими друг от друга на расстоянии, равном допуску наклона TPN, и расположенными под номинальным углом к базовой оси (прямой) или базовой плоскости

3.3.5. Поле допуска наклона оси (или прямой) относительно оси (прямой) или плоскости

131

С. 15 ГОСТ 24642-81

Термин

Определение

Чер1еж

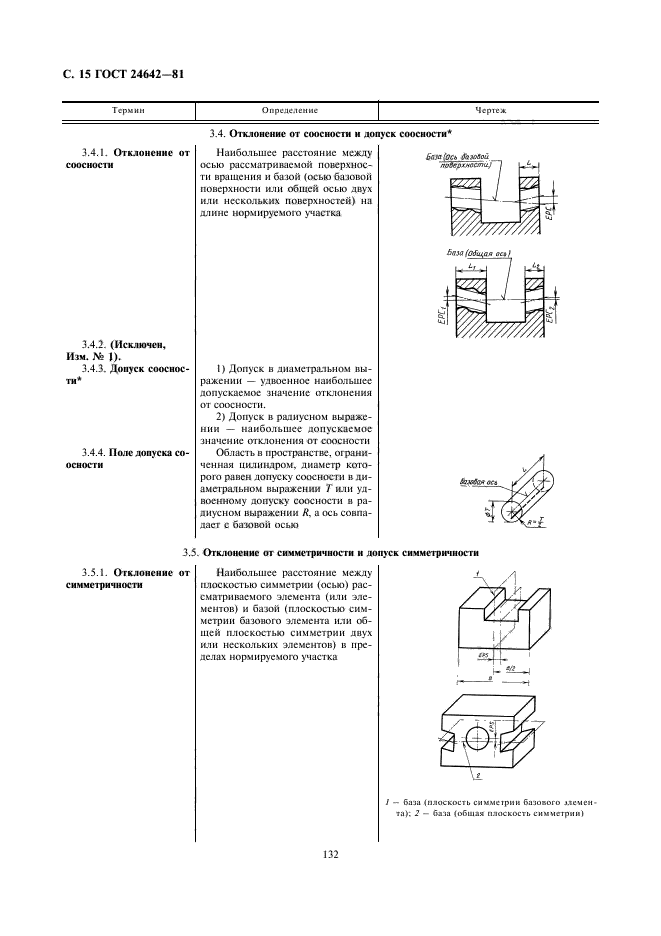

3.4. Отклонение от соосности н допуск соосности*

3.4.1. Отклонение от соосности

Наибольшее расстояние между осью рассматриваемой поверхности врашенин и базой (осью базовой поверхности или обшей осью двух или нескольких поверхностей) на длине нормируемого участка

faja(OCb

’тЛвржпвопи)

бям(О&цая ос»)

Нн

3.4.2. (Исключен,

Изм. № I).

3.4.3. Допуск соосности*

3.4.4. Поле допуска соосности

1) Допуск в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от соосност и.

2) Допуск в радиусном выражении — наибольшее допускаемое значение отклонения от соосности

Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску соосности в диаметральном выражении Т или удвоенному допуску соосности в радиусном выражении R, а ось совпадает с баю вой осью

3.5. Отклонение от симметричности и допуск симметричности

Наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и базой (плоскостью симметрии базового элемента или обшей плоскостью симметрии двух или нескольких элементов) в пределах нормируемого участка

3.5.1. Отклонение от симметричности
