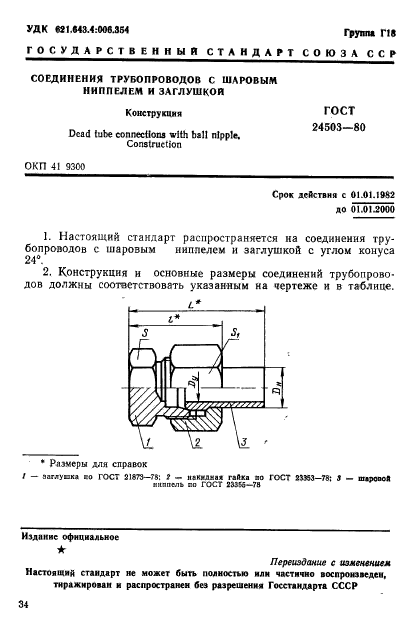

Страница 1

Страница 2

Страница 3

УДК «21.М3.4:006.354 Группа Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ И ЗАГЛУШКОЙ

Конструкция ГОСТ

24503—80

Dead lube connections with bill nipple.

Construction

ОКП 41 9300

Срок действия с 01.01.1082 до 01.01.2000

1. Настоящий стандарт распространяется на соединения трубопроводов с шаровым ниппелем и заглушкой с углом конуса 24°.

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

/ — аагдукзка ко ГОСТ 21873-78: 1 — иаккдяа* гайка зо ГОСТ 2MS3—78: 3 — mapoool ■капель во ГОСТ 2МИ-7В

• Размеры для справок

Издание официальное ★

Переиздание с изменением Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован н распространен без разрешения Госстандарта СССР

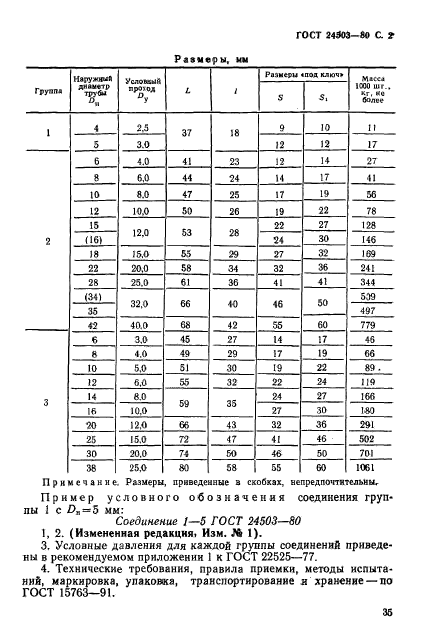

ГОСТ 24303- 80 С ?

Размеры, мы

Групп*	Наружны# диметр X¹	Условий Пр0)ОД °У	L	1	Размеры «под ключ»		М*С<4 1000 шг.. Кг. «в более
Групп*	Наружны# диметр X¹	Условий Пр0)ОД °У	L	1	S	5.	М*С<4 1000 шг.. Кг. «в более
1	4	2.5		18	9	10	II
1	5	3.0		18	12	12	17
2	6	4.0	41	23	12	14	27
	8	6.0	44	24	11	17	41
	10	8.0	47	25	17	19	56
	12	10.0	50	26	19	22	78
	15	12.0	53	28	22	27	128
	(16»	12.0	53	28	24	30	146
	18	J5.0	55	29	27	32	169
	22	20.0	58	34	32	36	241
	28	25.0	61	36	41	41	344
	(34)	32,0	66	40	46	50	509
	35	32,0	66	40	46	50	497
	42	40.0	68	42	55	60	779
3	6	3.0	45	27	14	17	46
	8	4.0	49	29	17	19	66
	10	5.0	51	30	19	22	89.
	12	6.0	55	32	22	24	119
	14	8.0	59	35	24	27	166
	16	10.0	59	35	27	30	ISO
	20	12.0	G6	43	32	36	291
	25	15.0	72	47	41	46	502
	30	20.0	74	60	46	50	701
	38	25.0	80	58 \| 55		G0	1061

Примечание. Размеры, приведенные а скобках, непредпоттительиы.

Пример условного обозначения соединения группы 1 с А,=5 мм: Соединение 1—5 ГОСТ 24503-80

1, 2. (Измененная редакция. Изм. /ft 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование н хранение —по ГОСТ 15763-91.

Зб

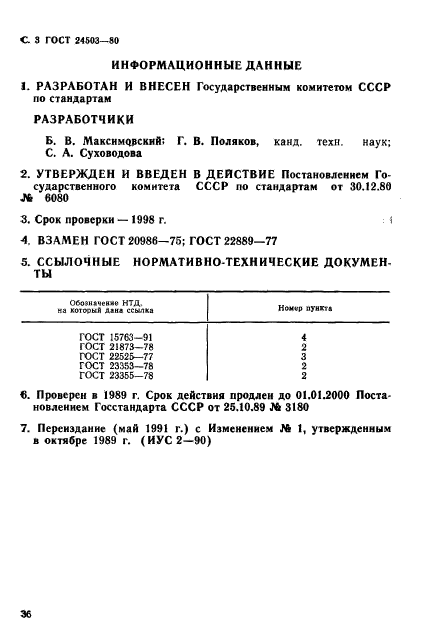

С. 3 ГОСТ 24503-80

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б. В. Максимовский; Г. В. Поляков, канд. техн. наук; С. А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но стандартам от 30.12.80

6080

3. Срок проверки — 1998 г. . \

А. ВЗАМЕН ГОСТ 20986-76; ГОСТ 22889-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. ка коюоый Дана ссылка	Ном«р пункта
ГОСТ 15763-91	4
ГОСТ 21873-78	2
РОСТ 22525—77	3
ГОСТ 23353-78	2
ГОСТ 23355-78	2

6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС2-90)
