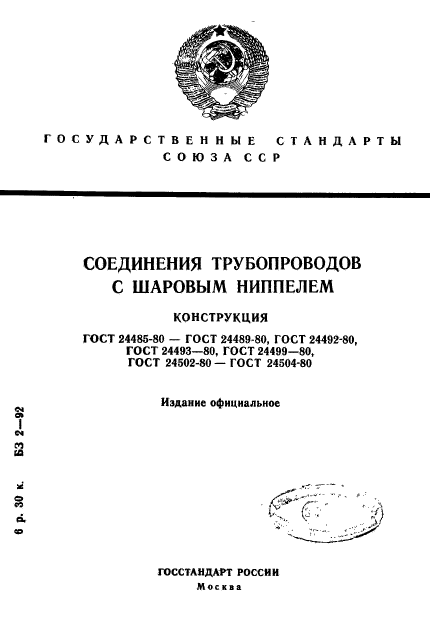

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ

КОНСТРУКЦИЯ

ГОСТ 24485-80 — ГОСТ 24489-80, ГОСТ 24492-80, ГОСТ 24493-80, ГОСТ 24499-80,

ГОСТ 24502-80 — ГОСТ 24504-80

Издание официальное

БЗ 2-92

ГОССТАНДАРТ РОССИИ Москва

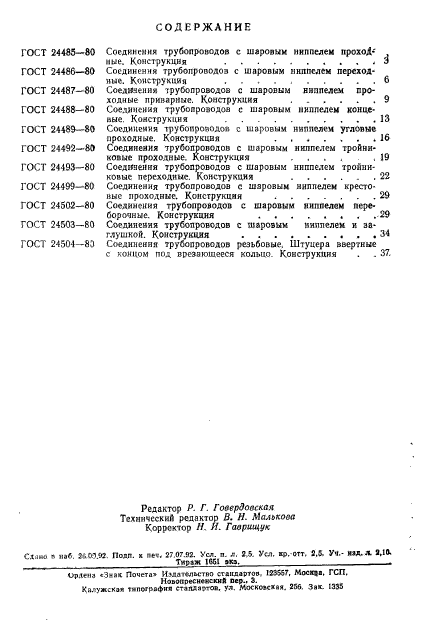

СОДЕРЖАНИЕ

ГОСТ 24465-80 Соединения трубопроводов с шаровым ниппелем прохоД-

иые. Конструкция    ……….3

ГОСТ 24486-80 Соединения трубопроводов с шаровым ниппелем переходные. Конструкция ……….6

ГОСТ 24487-80 Соединения трубопроводов с шаровым ниппелем проходные приварные. Конструкция ……9

ГОСТ 24488-80 Соединения трубопроводов с шаровым ниппелем концевые. Конструкция    ……….13

ГОСТ 24489-80 Соединения трубопровод©» с шаровым ниппелем угловые

проходные. Конструкция    …….16

ГОСТ 24492-80 Соединения трубопроводов с шаровым ниппелем тройии-

ковые проходные. Конструкция    …..    19

ГОСТ 24493-80 Соединения трубопроводов с шаровым ниппелем тройни-

ковые переходные. Конструкция    ……22

ГОСТ 24499-80 Соединения трубопроводов с шаровым ниппелем крестовые проходные. Конструкция …….29

ГОСТ 24502-80 Соединения трубопроводов с шаровым ниппелем переборочные. Конструкция    ………29

ГОСТ 24503-80 Соединения трубопроводов с шаровым ниппелем и заглушкой. Конструкция ………34

ГОСТ 24504-80 Соединения трубопроводов резьбовые. Штуцера ввертные

с концом под врезающееся кольцо. Конструкция .    .    37.

Редактор Р. Г. Говердооская Технически!» редактор В. Н. Мальком Корректор Н. И. Гаорищук

Сд>)мо • »б. КОД*. Полп. X ntt, 27.ОТ.92. Уел. п. *. 2 5. Уел. «р. отт. S.S. Уч.- юл. Я. 2.10. __Тимж Ий на.    —

Орлена «Эв»* Почета» Иматадьство стандартов. 123567. Моек**, ГСП. Новоиресиеисккв пер.. >.

Калужская    стапля?то». уя. Моско>«жл*. 2i>6. Зйк- 1335

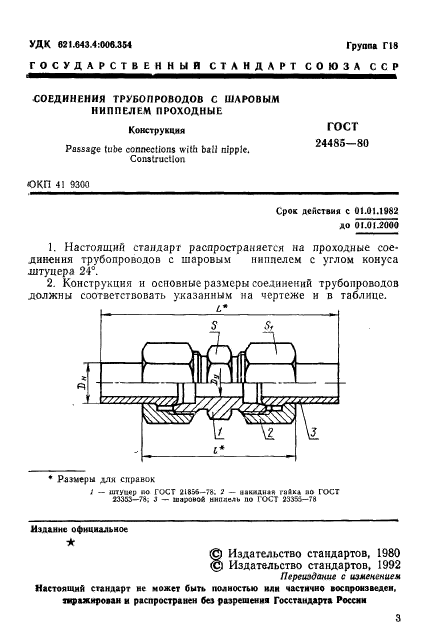

УДК 621.643.4:006 Л И    Группе Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПРОХОДНЫЕ

Конструкция    ГОСТ

Passage tube connections with bail nipple.    ®

Construction

ОКП 41 9300

Срок действия с 01.01.1982 до 01.01¹2000

1.    Настоящий стандарт распространяется на проходные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

2.    Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

♦ Размеры дли справок I — штуцер оо ГОСТ 21856-78. * — ИВКММЛЯ raJx-t по ГОСТ 2335S—73; 3 — шарОИОЛ ШШяеЛЬ по ГОСТ 23S54-78

3

1

S Издательство стандартов, 1980 Издательство стандартов, 1992

Переиздание с изменением

Настоящий стандарт ие может быт* полностью иди частично воспроизведен, тиражирован и распространен без разрешения Госстандарта России

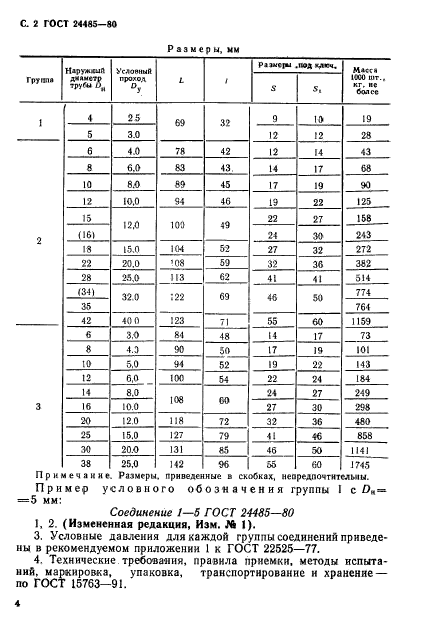

С. 2 ГОСТ 24485-80

Примечание. Размеры, приведенные в скобках, неоредпочтительчы. Пример условного обозначения группы I с D,= =5 мм:

Соединение 1—5 ГОСТ 24485-80

I, 2. (Измененная редакция, Изм. № 1).

3.    Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4.    Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-91.

4

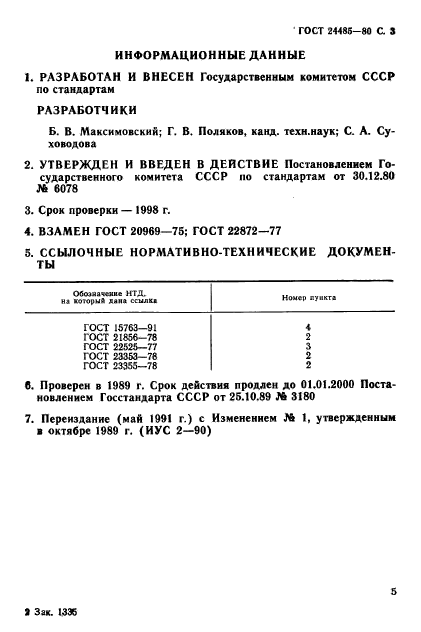

• ГОСТ 24486-80 С 3 ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б. В. Максимовский; Г. В. Поляков, канд. техн.наук; С. А. Су-ховодова

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078

3.    Срок проверки — 1998 г.

4.    ВЗАМЕН ГОСТ 20969-75; ГОСТ 22872-77

5.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 26.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным ■ октябре 1989 г. (ИУС 2—90)

» Зак. 1336

5
