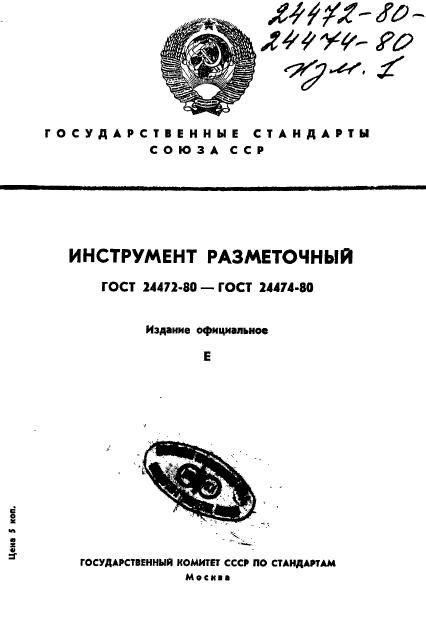

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ

ГОСТ 24472-80 — ГОСТ 24474-80

Издание официальное

f *H»h

УДК 621.751.07 : 006.354 Труппш Ш

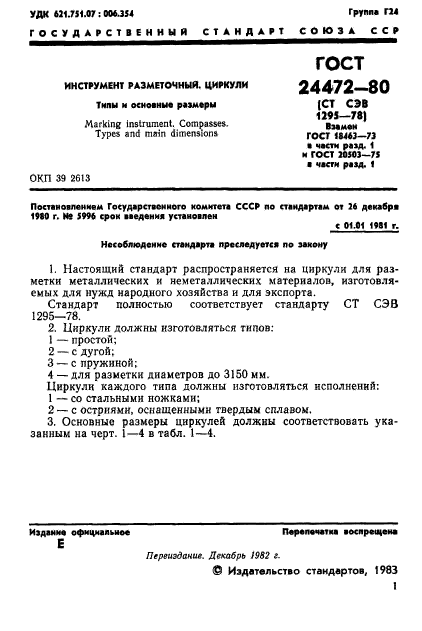

ГОСУДАРСТВЕННЫЙ СТАНДА М СОЮЗА ССР

ГОСТ

24472-80

ICT СЭВ 129S—7*J

В имей

ГОСТ 18463-73 • части разд. 1 и ГОСТ 20503-75 в чястн разд. 1

ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЦИРКУЛИ

Типы и основные размеры

Marking Instrument. Compasses. Types and main dimensions

ОКП 39 2613

Постановлением Государственного комитета СССР по стандартам от 26 декабря 1900 г. Н* 5996 срок введения установлен

с 01.01 19S1 г.

Несоблюденно стандарта преследуется по закону

1. Настоящий стандарт распространяется на циркули для разметки металлических и неметаллических материалов, изготовляемых для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует стандарту СТ СЭВ 1295—78.

2. Циркули должны изготовляться типов:

1 — простой;

2 — с дугой;

3 —с пружиной;

4 — для разметки диаметров до 3150 мм.

Циркули каждого типа должны изготовляться исполнений:

1 — со стальными ножками;

2 — с остриями, оснащенными твердым сплавом.

3. Основные размеры циркулей должны соответствовать указанным на черт. 1—4 в табл. 1—4.

Издание официально* Перепечатка воспрещена

Переиздания. Декабрь 1982 г.

® Издательство стандартов, 1983

Стр. 2 ГОСТ 24472—М

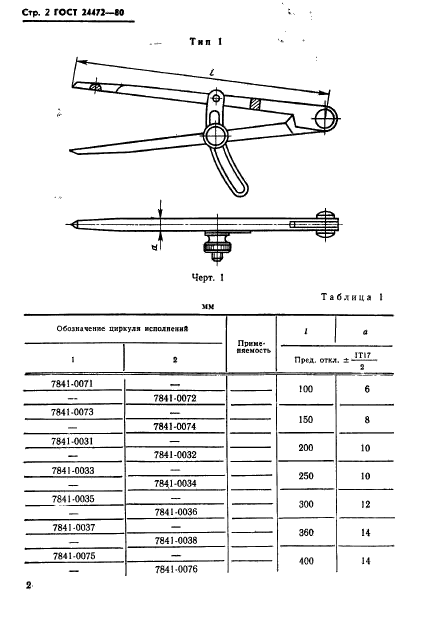

Черт. I

Таблица I

мм

Обоииченве цирэ	суля »<лсдпс;1н*	Пр«ме- BRCMOCTV	J	а
1	2	Пр«ме- BRCMOCTV	П\|*Д, ОТМ. ±
7841-0071	_		100	6
—	7841 0072		100	6
7841 0073	—		150	8
—	7841-0074		150	8
7М1-0031	—		200	10
—	7841-0032		200	10
7841-0033	—		250	10
_	7841-0034		250	10
7841-0035	—		300	12
_	7841-0036		300	12
7841-0037	—		360	14
_	7841-0038		360	14
7841-0075	—		400	14
—	7841 0076		400	14

ГОСТ 34472—80 Стр. 3

Обо-имчсмис циркуля исполнен»*		Приме нимость	1	а
1	2	Приме нимость	Пргд. огкл. ±— г
7841 -0077	—		150	в
—	7841-0078		150	в
7841 -0021	! —		200	10
—	. 7841-0022		200
784 J-0023	—		250
—	7841-0024		250
7841-002	—		300	12
—	7841 0026		300	12
7841-0027	—		360	14
—	7841-0028		360
7841 0079	—		400
“»	7841-0081		400

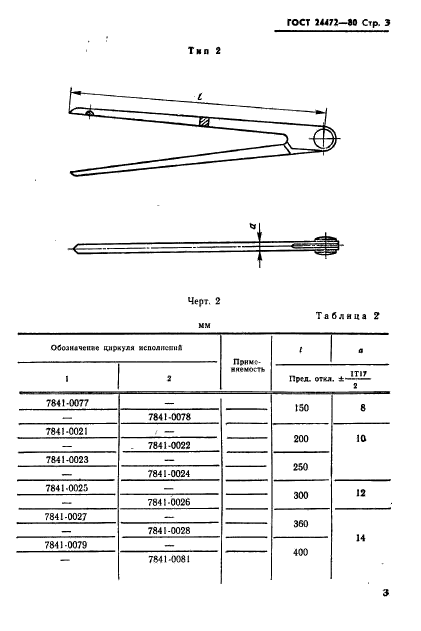

Тип 2

Стр. 4 ГОСТ 24472-80

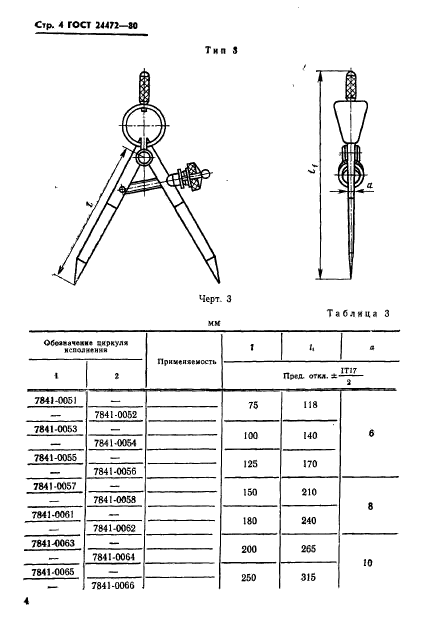

Тип S

Таблица 3

мм

Обегяя’е»* вириул» исп«ди*иии		Примсжсмссти	1	и	а
1	2	Примсжсмссти	П[КД. ОТКД. St		ITI7 2
7841-0051	._		75	118
—	7841-0052		75	118
7841 0053	—		100	140	б
_	7841-0054		100	140	б
7841-0055	—		125	\|*т л
_	7841-0056		125	17U
7841 0057	—		150	01Л
_	7841-0058		150		8
7841-0061	—		180	ОАП	8
_.	7841-0062		180
78414Ю63	—		200	АСС
»_	7841 0064		200	*03	/л
7841-0065	—		окл	315	1 V
— I	7841-0066 J			315

ГОСТ 24472—«О Стр. 5

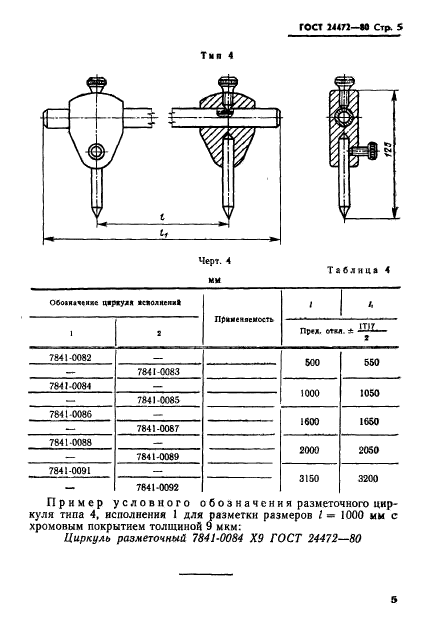

Тип 4

Черт. 4 мм		Та	блица 4
Обоимжснхс царкудя кяолнскх!		1	А
1	2	Пг«Д. оти. ±
7841-0082	_	500	550
—	7841 0083	500	550
7841 0084	—	1000	1050
—	7841-0065	1000	1050
784! 0086	—	1600	1650
—	7841-0087	1600	1650
7841 0088	—	2000	2050
—	7841-0089	2000	2050
7841 0091	—	3150	3200
—	7841 0092	3150	3200

Пример условного обозначения разметочного циркуля типа 4, исполнения 1 для разметки размеров 1 = 1000 мм с хромовым покрытием толщиной 9 мкм:

Циркуль разметочный 7841-0084 Х9 ГОСТ 24472-80

ШШШЯШ Л 1 ГОСТ «4472—60 Ямструмемт рыметвчлый. Царвум. Тиш • основные размеры

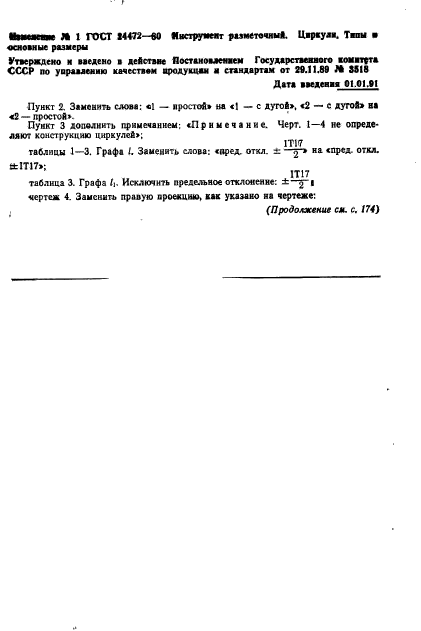

Утверждено м ааедено а действие Постановлением Государственного жомшт*тж СССР по управлению качеством продута* я стандартам от 29.11.80 Л 3518

Дата введения 01.01.91

Пункт 2. Заменить слова: «1 — я рост ой» на <1 — с дуто!», «2 — с дугой» на «2 — простой».

Пункт 3 дополнить примечанием: «Примечание. Черт. 1—4 не определяют конструкцию циркулей»;

1TI?

таблицы 1—3. Графа /. Заменить слова: «вред. откл. ± —у» на «пред. откл. еЫТ17»;

таблица 3. Графа t\. Исключить предельное отклонение: ±—j-| чертеж 4. Заменить правую проекцию, как указано на чертеже:

. (Продолжение см. с. 174)

(Продолжение изменения к ГОСТ 24472—W)

таблица 4. Графа I. Исключить предельно* отхлотае I

1*17

графа /|. Заяеят слова: «пр«д. от в-у » на «пред. OTU (ИУС М 2 1990 г.)
