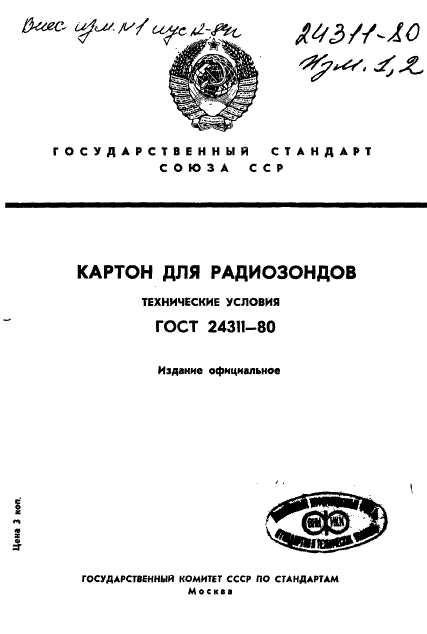

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАРТОН ДЛЯ РАДИОЗОНДОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 24311-80
Издание официальное
Цен* 3 коп.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

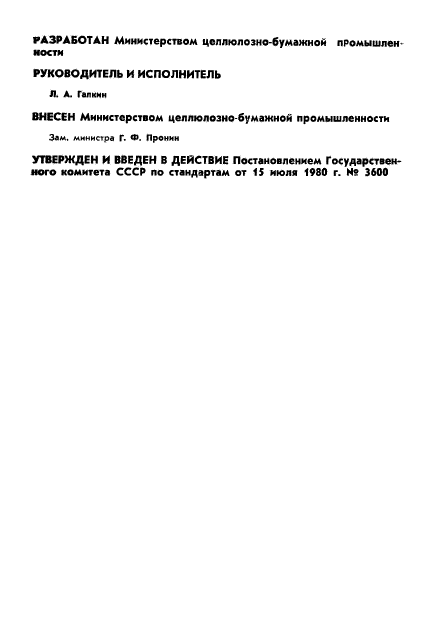

РАЗРАБОТАН Министерством целлюлозно-бумажной промышлен мости
РУКОВОДИТЕЛЬ И ИСПОЛНИТЕЛЬ
JL А. Галкин
ВНЕСЕН Министерством целлюлозно-бумажной промышленности
3*м. министра Г. ®. Пронин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15 июля 1980 г. N9 3600
УДК t7*.«1:5S1.50M22:0M.3S4 Группа К74

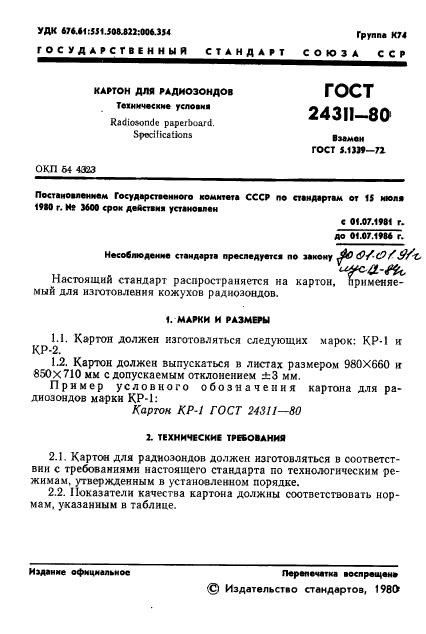

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
24311—80
Взамен
ГОСТ 1.019-72
КАРТОН ДЛЯ РАДИОЗОНДОВ Тыническме условна
Radiosonde pape/board. Specifications
ОКП 64 4J23
Постановлением Государственного комитета СССР по стандартам от 15 июле 19*0 г. И» 3600 срои действия установлен
С 01.07.1981 Г. до 01.07.im г.
Несоблюдение стандарта преследуете* по миому сУт-С/Г Уг £.
Настоящий стандарт распространяется на картон, применяемый для изготовления кожухов радиозондов.
I. МАРКИ И РАЗМЕРЫ
1.1. Картон должен изготовляться следующих марок: КР-1 к КР-2.
12. Картон должен выпускаться в листах размером 980X660 и 850x 710 мм с допускаемым отклонением ±3 мм.
Пример условного обозначения картона для радиозондов марки КР-1:
Картон КР-1 ГОСТ 24311-80
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Картон для радиозондов должен изготовляться в соответствии с требованиями настоящего стандарта по технологическим режимам, утвержденным в установленном порядке.
2.2. Показатели качества картона должны соответствовать нормам. указанным в таблице.
Перепечатка воспрещен»
Иадаиие официальное
© Издательство стандартов, 1980

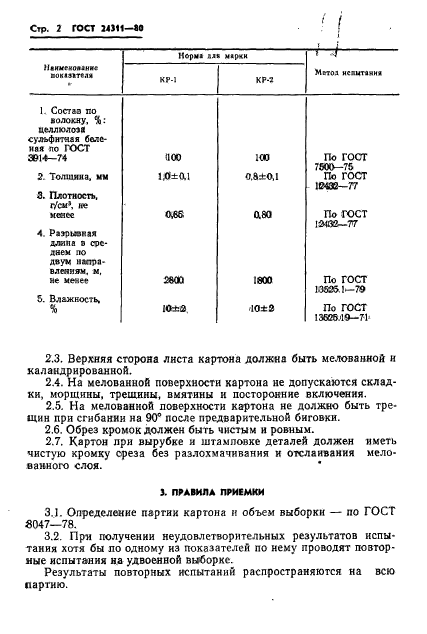

Стр. 2 ГОСТ 24111-10
|
■т-т’- • |
|||
|
lltHtteuoetHK* |
Метод нсаытвниа |
||
|
НШШЛ! |
КР-1 |
КР-2 |
|
|
1. Сосгаэ по |
|||
|
волокну, %: |
|||
|
целлюлоз* |
|||
|
сульфитная беле |
|||
|
ная по ГОСТ |
|||
|
3614-74 |
1100 |
ICO |
По ГОСТ 7500-75 |
|
2. Толшииа. мм |
ijo±oii |
о.а±о,1 |
По ГОСТ 1ЭДЭ2—77 |
|
3. Плотность, |
|||
|
г/см’, we |
|||
|
мсное |
OS& |
a so |
По гост |
|
12402—77 |
|||
|
4. Раэзызкая |
|||
|
длина в сре |
|||
|
днем по |
|||
|
двум напра |
|||
|
влениям. м. |
|||
|
не менее |
2800 |
1800 |
По гост 1.35251—79 |
|
5. Влажность, |
|||
|
% |
io±a |
10±2 |
По гост |
|
13606Л9—И» |
2.3. Верхняя сторона листа картона должна быть мелованной н каландрированной.
2.4. На мелованной поверхности картона не допускаются складки, морщины, трещины, вмятины и посторонние включения.
2.5. На мелованной поверхности картона не должно быть трещин при сгибании на 90° после предварительной биговки.
2.6. Обрез кромок должен быть чистым и ровным.
2.7. Картон при вырубке и штамповке деталей должен иметь чистую кромку среза без разлохмачивания и отслаивания мелованного слоя.
3. ПРАВИЛА ПРИЕМКИ
3.1. Определение партии картона и объем выборки — по ГОСТ 8047-78.
3.2. При получении неудовлетворительных результатов испытания хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке.
Результаты повторных испытаний распространяются на всю партию.
ГОСТ 2411*—«О Стр. 3

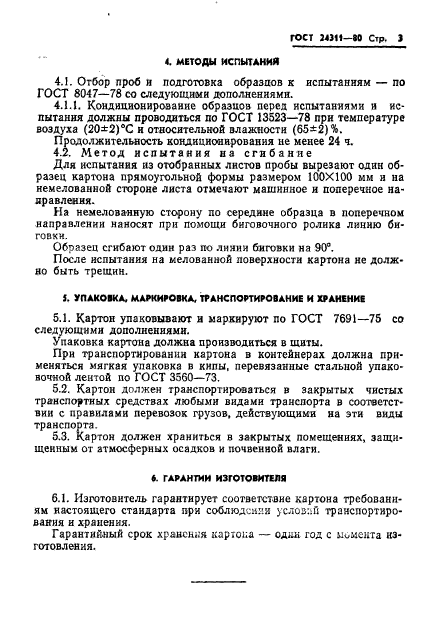

4. МЕТОДЫ ИСПЫТАНИЯ
4.1. Отбор проб и подготовка образцов к испытаниям — по ГОСТ 8047-78 со следующими дополнениями.
4.1.1. Кондиционирование образцов перед испытаниями и испытания должны проводиться по ГОСТ 13523-78 при температуре воздуха (20±2)°С н относительной влажности (65±2)%.
Продолжительность кондиционирования ие менее 24 ч.
4.2. Метод испытания на сгибание
Для испытания из отобранных листов пробы вырезают один образец картона прямоугольной формы размером 100X100 мм и на немелованной стороне листа отмечают машинное и поперечное направления.
На немелованную сторону по середине образца в поперечном направлении наносят при помощи биговочного ролика линию би-
говкн.
Образец сгибают один раз по линии биговки на 90°.
После испытания на мелованной поверхности картона не должно быть трещин.
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Картон упаковывают и маркируют по ГОСТ 7691-75 со следующими дополнениями.
Упаковка картона должна производиться в щиты.
При транспортировании картона в контейнерах должна применяться мягкая упаковка в кипы, перевязанные стальной упаковочной лентой по ГОСТ 3560-73.
5.2. Картон должен транспортироваться в закрытых чистых транспортных средствах любыми видами транспорта в соответствии с правилами перевозок грузов, действующими на эти виды транспорта.
5.3. Картон должен храниться в закрытых помещениях, защищенным от атмосферных осадков и почвенной влаги.
*. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель гарантирует соответствие картона требованиям настоящего стандарта при соблюдении условий транспортирования н хранения.
Гарантийный срок хранения картона — од;;к год с момента изготовления.
Грувп^ К74

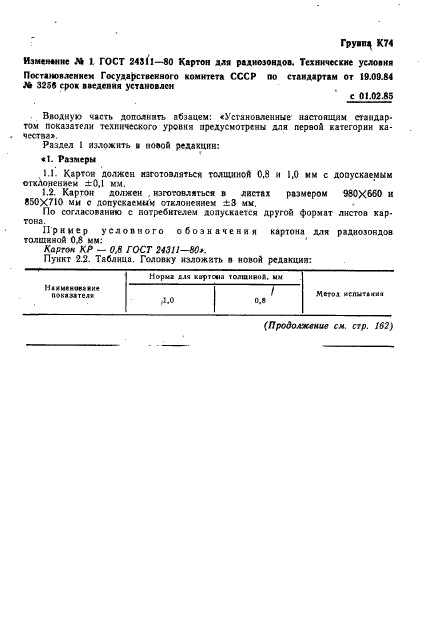

Изменение Л» 1 ГОСТ 24S11—80 Картон для радиозондов. Технические условия
Постановлением Государственного комитета СССР по стандартам от 19.09.84 J* 3258 срок введения установлен
с 01.02.85
Вводную часть дополнять абзацем: «Установленные настоящим стандартом показатели технического уровня предусмотрены для первой категории качества».
Раздел 1 изложить в повой редакции:
«1. Размеры
1.1. Картон должен изготовляться толщиной 0,8 и 1,0 мм с допускаемым отклонением ±0,1 мм.
1.2. Картон должен , изготовляться в листах размером 980Х&&0 и 850X710 мм с допускаемым отклонением ±3 мм.
По согласованию с потребителем допускается другой формат листов картона.
Пример условного обозначения картона для радиозондов толщиной 0.8 мм:
Картон КР — 0.8 ГОСТ 24311-80».
Пункт 2.2. Таблица. Головку наложить в новой редакции:
|
||||||||
|
(Продолжение см. cip. 162> |
||||||||

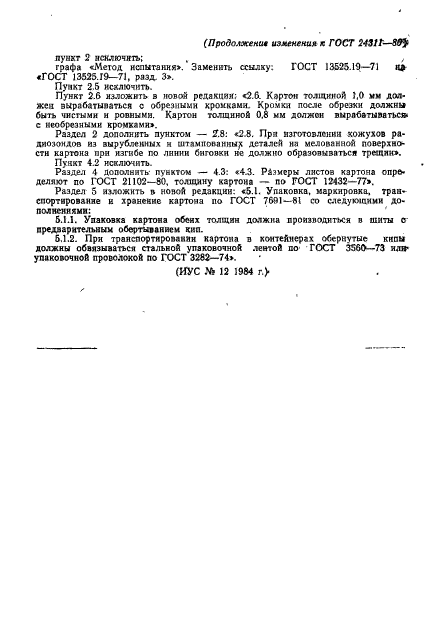

(Продолжение изменения к ГОСТ 24311—8&%
пункт 2 исключил; . ,
гоафа «Метод испытания». Заменить ссылку: ГОСТ 13525.19—71 к»
«ГОСТ 13525.19-71, разд. 3».
Пункт 2.5 исключить.
Пункт 2.6 изложить в новой редакция: «2.6. Картон толщиной 1,0 мм должен вырабатываться с обрезными хромками. Кромки после обрезки должны» быть чистыми н ровными. Картон толщиной 0.8 мм должен вырабатываться* с необрезными кромками».
Раздел 2 дополнить пунктом — 2.8: «2.8. Лря изготовлении кожухов радиозондов из вырубленных и штампованны^ деталей на мелованной поверхности картона при изгибе по линии биговкн ие должно образовываться трещин».
Пункт 4.2 исключить.
Раздел 4 дополнить- пунктом — 4.3: «4.3. Размеры листов кзртона определяют по ГОСТ 21102-80, толщину картона — по ГОСТ 12432-77».
Раздел 5 изложить в новой редакции: «5.1. Упаковка, маркировка, транспортирование и хранение картона по ГОСТ 7591-81 со следующими дополнениями:
5.1.1. Упаковка картона обеих толщин должна производиться в шиты о предварительным обертыванием кип.
5.1.2. При транспортировании картона в контейнерах обернутые кипы должны обвязываться стальной упаковочной лентой по ГОСТ 3560-73 идя-упаковочной проволокой по ГОСТ 3282-74».
(ИУС .V* 12 1984 г.>

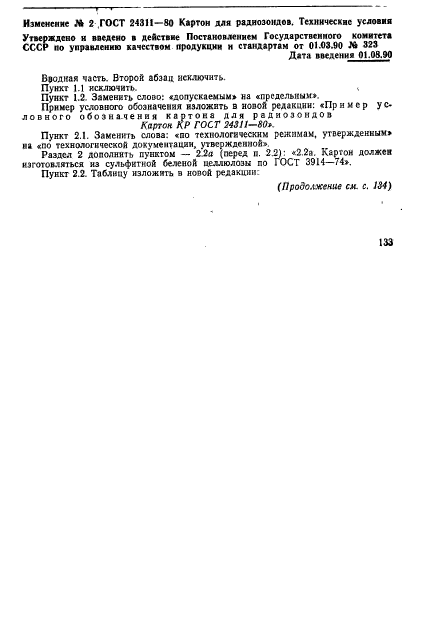

Изменение Лк 2 ГОСТ 24311-80 Картон для радиозондов. Технические условна
Утверждено н введено в действие Постановлением Государственного комитет* СССР по управлению качеством продукции н стандартам от 01.03.90 Л 323
Дата введении 01.0В.90
Вводная часть. Второй абзац исключить.
Пункт 1.1 исключить. ,
Пункт 1.2 Заменить слово: «допускаемым» на «предельным».
Пример условного обозначения изложить в новой редакции: «Пример ус* ловного обозначения картона для радиозондов Картон КР ГОСТ 2434-80».
Пункт 2.1. Заменить слова: «по технологическим режимам, утвержденным* иа «по технологической документации, утвержденной»
Раздел 2 дополнить пунктом — 22а (перед п. 22): «2.2а. Картон должен изготовляться из сульфитной беленой целлюлозы по ГОСТ 3914-74».
Пункт 2.2. Таблицу изложить в новой редакции:
(Продолжение ся. с. 134)
133
|

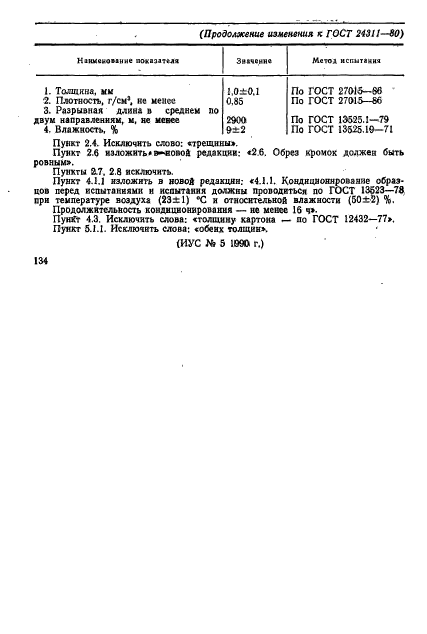

(Продолжение изменения к ГОСТ 2431 ISO) |
||||||||||||||||||||
|
Пункт 2.4. Исключить слово: «трещины».
Пункт 2.6 изложить* валовой редакции: «2 6. Обрез кромок должен быть ровным».
Пункты 2.7. 2.8 исключить.
Пунхт 4.1.1 изложить а новой редакции; «4.1.1. Кондиционирование образцов перед испытаниями и испытания должны проводиться по ГОСТ 13523-78 при температуре воздуха (232:1) ®С и относительной влажности (50±’2) %. Продолжительность кондиционирования — не менее 16 ч»-ПумГт 4.3. Исключить слова: «толщину картона — по ГОСТ 12432-77». Пунхт 5.1.1. Исключить слова: «обеих толщин*. •
(ИУС № 5 1990 г.)
134

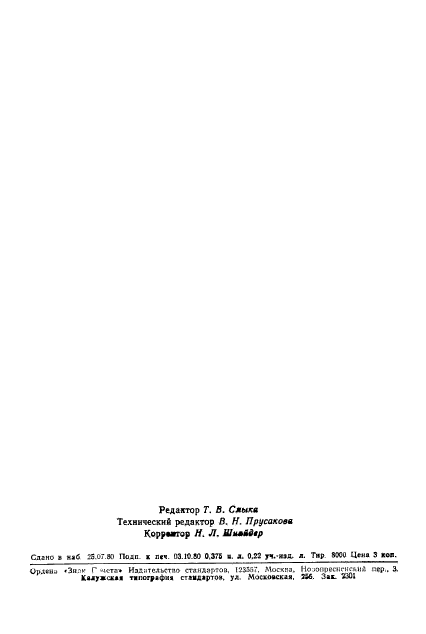

Редашгор Т. В. Сяыка Технический |>едактор В. Н. Прусакоеа Kopp*wrop Н. Л. UlusMip
