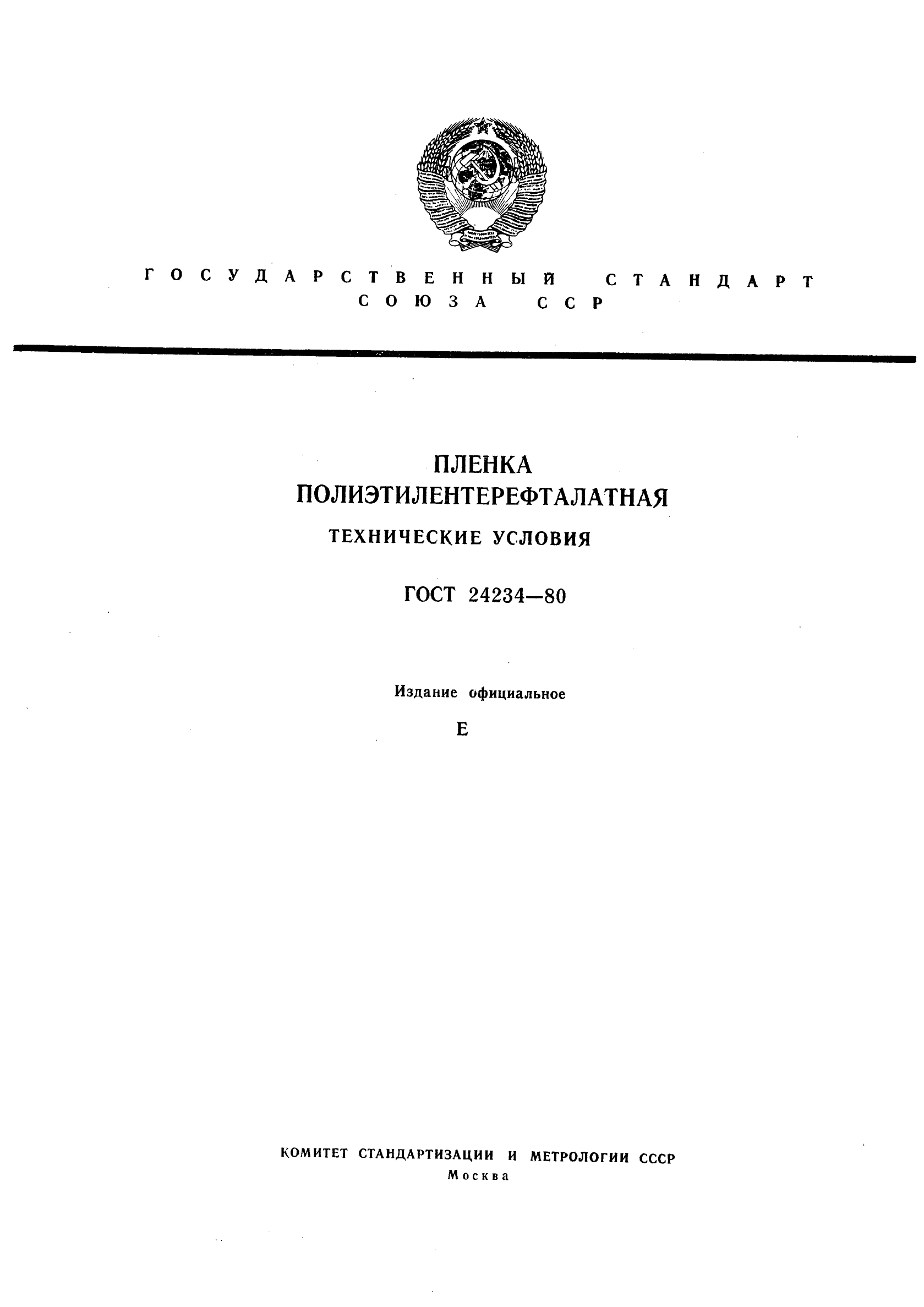

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛЕНКА

ПОЛИЭТИЛЕНТЕРЕФТАЛАТНАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 24234-80

Издание официальное

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Москва

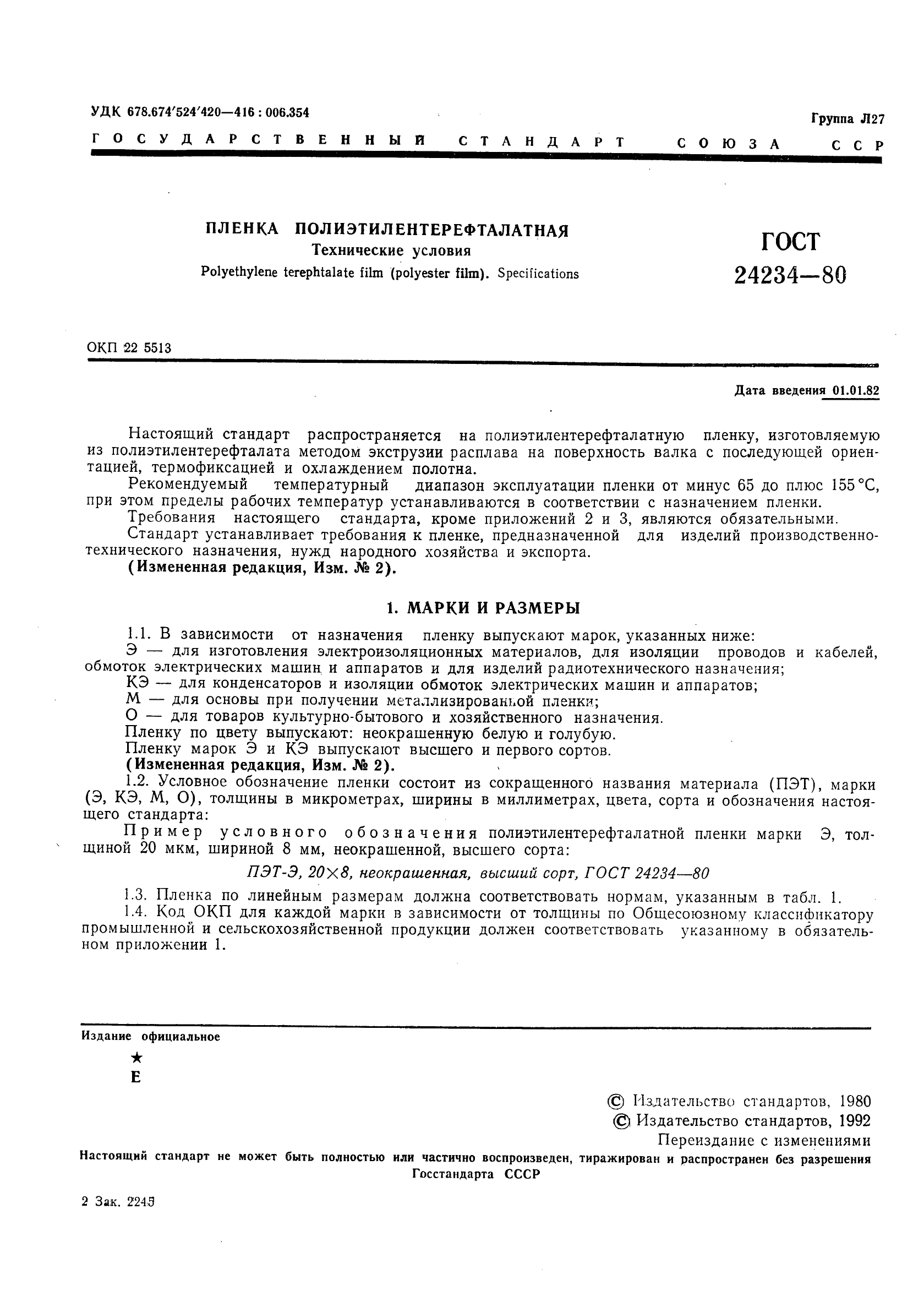

УДК 678.674’524’420-416: 006.354 Группа Л27

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛЕНКА ПОЛИЭТИЛЕНТЕРЕФТАЛАТНАЯ

ГОСТ

24234-80

Технические условия Polyethylene terephtalate film (polyester film). Specifications

ОКП 22 5513

Дата введения 01.01.82

Настоящий стандарт распространяется на полиэтилентерефталатную пленку, изготовляемую из полиэтилентерефталата методом экструзии расплава на поверхность валка с последующей ориентацией, термофиксацией и охлаждением полотна.

Рекомендуемый температурный диапазон эксплуатации пленки от минус 65 до плюс 155 °С, при этом пределы рабочих температур устанавливаются в соответствии с назначением пленки.

Требования настоящего стандарта, кроме приложений 2 и 3, являются обязательными.

Стандарт устанавливает требования к пленке, предназначенной для изделий производственнотехнического назначения, нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. № 2).

1. МАРКИ И РАЗМЕРЫ

1.1. В зависимости от назначения пленку выпускают марок, указанных ниже:

Э — для изготовления электроизоляционных материалов, для изоляции проводов и кабелей, обмоток электрических машин и аппаратов и для изделий радиотехнического назначения;

КЭ — для конденсаторов и изоляции обмоток электрических машин и аппаратов;

М — для основы при получении металлизированной пленки;

О — для товаров культурно-бытового и хозяйственного назначения.

Пленку по цвету выпускают: неокрашенную белую и голубую.

Пленку марок Э и КЭ выпускают высшего и первого сортов.

(Измененная редакция, Изм. № 2).

1.2. Условное обозначение пленки состоит из сокращенного названия материала (ПЭТ), марки (Э, КЭ, М, О), толщины в микрометрах, ширины в миллиметрах, цвета, сорта и обозначения настоящего стандарта:

Пример условного обозначения полиэтилентерефталатной пленки марки Э, толщиной 20 мкм, шириной 8 мм, неокрашенной, высшего сорта:

ПЭТ-Э, 20×8, неокрашенная, высший сорт, ГОСТ 24234—80

1.3. Пленка по линейным размерам должна соответствовать нормам, указанным в табл. 1.

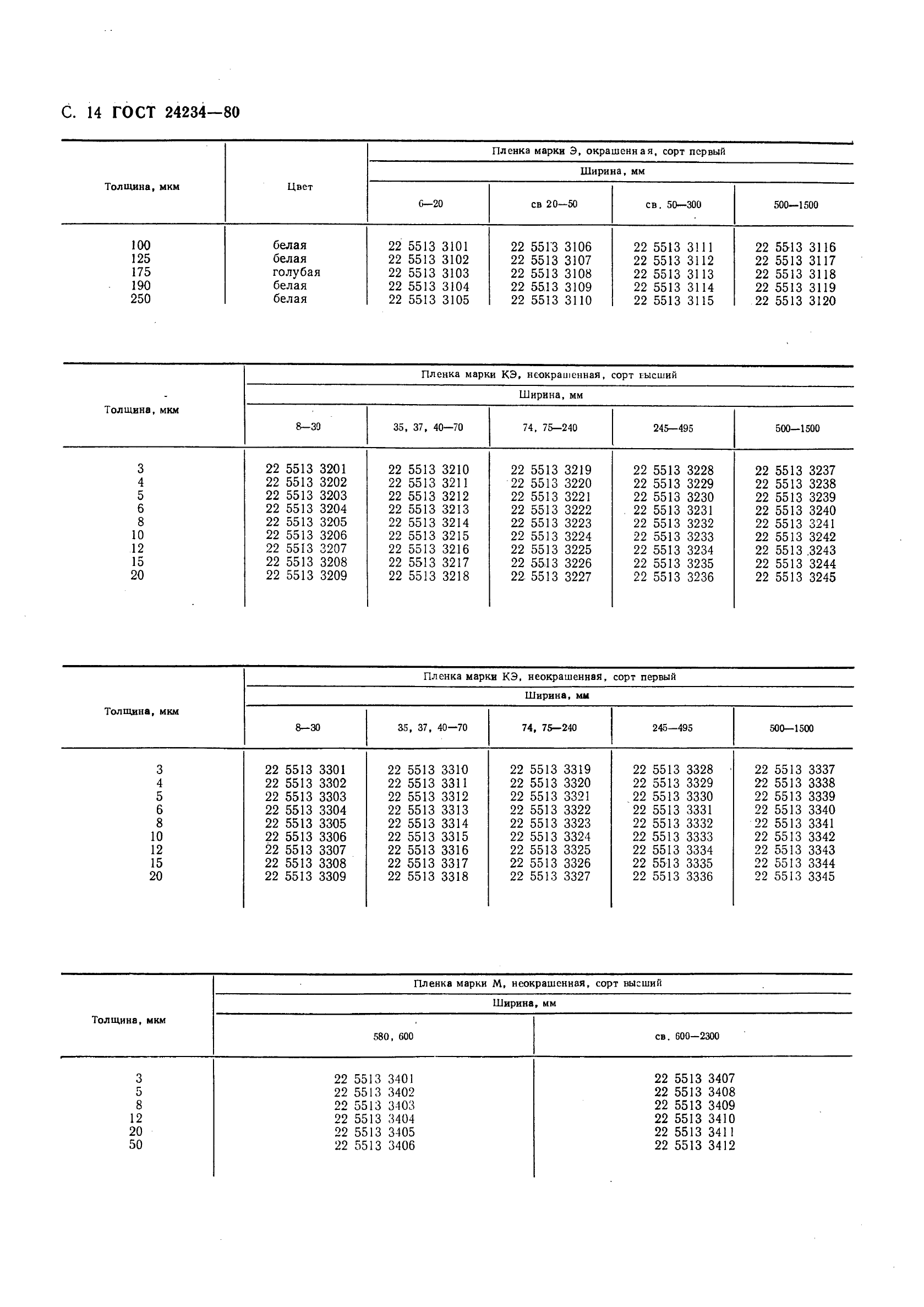

1.4. Код ОКП для каждой марки в зависимости от толщины по Общесоюзному классификатору промышленной и сельскохозяйственной продукции должен соответствовать указанному в обязательном приложении 1.

2 Зак. 2243

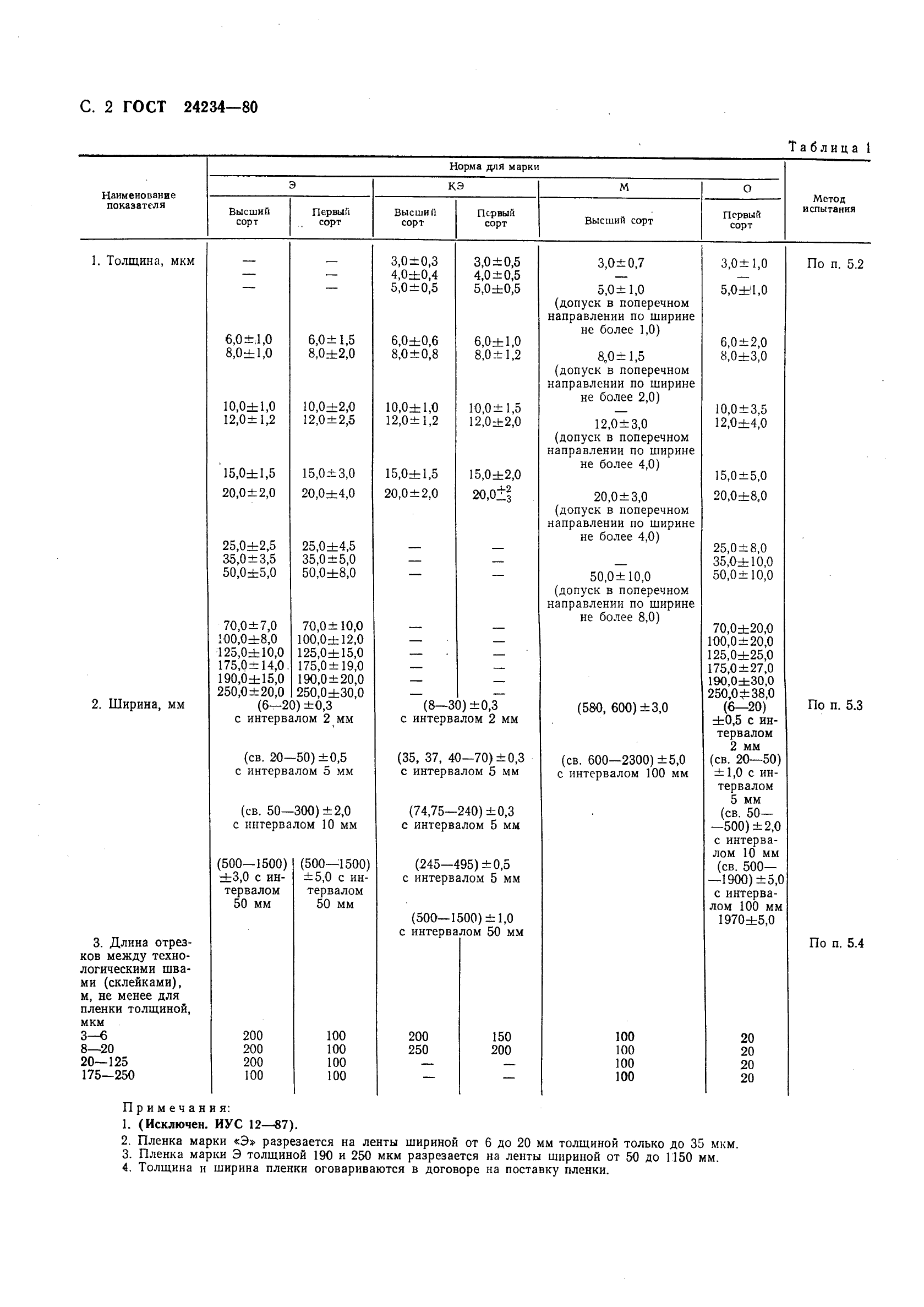

Таблица 1

С. 2 ГОСТ 24234-80

	Норма для марки
	Э		КЭ		м	о

ПаИМСпиНопИ^							тетод
показателя	Высший	Первый	Высший	Первый	Высший сорт	Первый	испытания
	сорт	сорт	сорт	сорт	Высший сорт	сорт
1. Толщина, мкм	_		3,0±0,3	3,0 ±0,5	3,0±0,7	3,0±1,0	По п. 5.2
	—	—	4,0±0,4	4,0 ±0,5	—	—
			5,0 ±0,5	5,0±0,5	5,0 ±1,0 (допуск в поперечном направлении по ширине	5,0±1,0
					не более 1,0)
	6,0 ±1.0	6,0 ±1,5	6,0±0,6	6,0±1,0	не более 1,0)	6,0 ± 2,0
	8,0±1,0	8,0±2,0	8,0 ±0,8	8,0 ±1,2	8,0 ±1,5 (допуск в поперечном направлении по ширине не более 2,0)	8,0±3,0
	10,0±1,0	10,0±2,0	10,0±1,0	10,0 ±1,5	_	10,0 ±3,5
	12,0± 1,2	12,0 ±2,5	12,0 ± 1,2	12,0 ±2,0	12,0 ±3,0 (допуск в поперечном направлении по ширине	12,0±4,0
					не более 4,0)
	15,0±1,5	15,0±3,0	15,0±1,5	15,0±2,0	не более 4,0)	15,0 ±5,0
	20,0 ±2,0	20,0±4,0	20,0 ±2,0	20,0i\|	20,0 ± 3,0 (допуск в поперечном направлении по ширине	20,0±8,0
					не более 4,0)
	25,0±2,5	25,0±4,5	—	—	не более 4,0)	25,0 ±8,0
	35,0 ±3,5	35,0 ±5,0	—	—	_	35,0± 10,0
	50,0±5,0	50,0±8,0			50,0± 10,0 (допуск в поперечном направлении по ширине	50,0± 10,0
		70,0 ±10,0			не более 8,0)
	70,0 ±7,0	70,0 ±10,0	_	—	не более 8,0)	70,0±20,0
	100,0±8,0	100,0± 12,0	—	—		100,0 ±20,0
	125,0±10,0	125,0±15,0	—	—		125,0±25,0
	175,0 ±14,0.	175,0 ±19,0	—	—		175,0 ±27,0
	190,0±15,0	190,0 ±20,0	—	—		190,Odz 30,0
	250,0 ±20,0	250,0±30,0	—	—		250,0 £38,0	По п. 5.3
2. Ширина, мм	(6—20) ±0,3		(8—30) ±0,3		(580, 600) ±3,0	(6—20)	По п. 5.3
	с интервалом 2 мм		с интервалом 2 мм		(580, 600) ±3,0	±0,5 с ин
						тервалом
						2 мм
	(св. 20-	-50) ±0,5	(35, 37, 40—70) ±0,3		(св. 600—2300) ±5,0	(св. 20—50)
	с интервалом 5 мм		с интервалом 5 мм		с интервалом 100 мм	±1,0 с ин
						тервалом
						5 мм
	(св. 50—	-300) ±2,0	(74,75-	240) ±0,3		(св. 50—
	с интервалом 10 мм		с интервалом 5 мм			—500) ±2,0
						с интерва
						лом 10 мм
	(500-1500)	(500—1500)	(245—495) ±0,5			(св. 500—
	±3,0 с ин	±5,0 с ин	с интервалом 5 мм			—1900) ±5,0
	тервалом	тервалом				с интерва
	50 мм	50 мм				лом 100 мм
			(500-1500) ±1,0			1970±5,0
			с интервалом 50 мм				По п. 5.4
3. Длина отрез							По п. 5.4
ков между техно
логическими шва
ми (склейками),
м, не менее для
пленки толщиной,
мкм
3—6	200	100	200	150	100	20
8—20	200	100	250	200	100	20
20—125	200	100	—	—	100	20
175-250	100	100	—	—	100	20

Примечания:

1. (Исключен. ИУС 12—87).

2. Пленка марки «Э» разрезается на ленты шириной от 6 до 20 мм толщиной только до 35 мкм.

3. Пленка марки Э толщиной 190 и 250 мкм разрезается на ленты шириной от 50 до 1150 мм.

4. Толщина и ширина пленки оговариваются в договоре на поставку пленки.

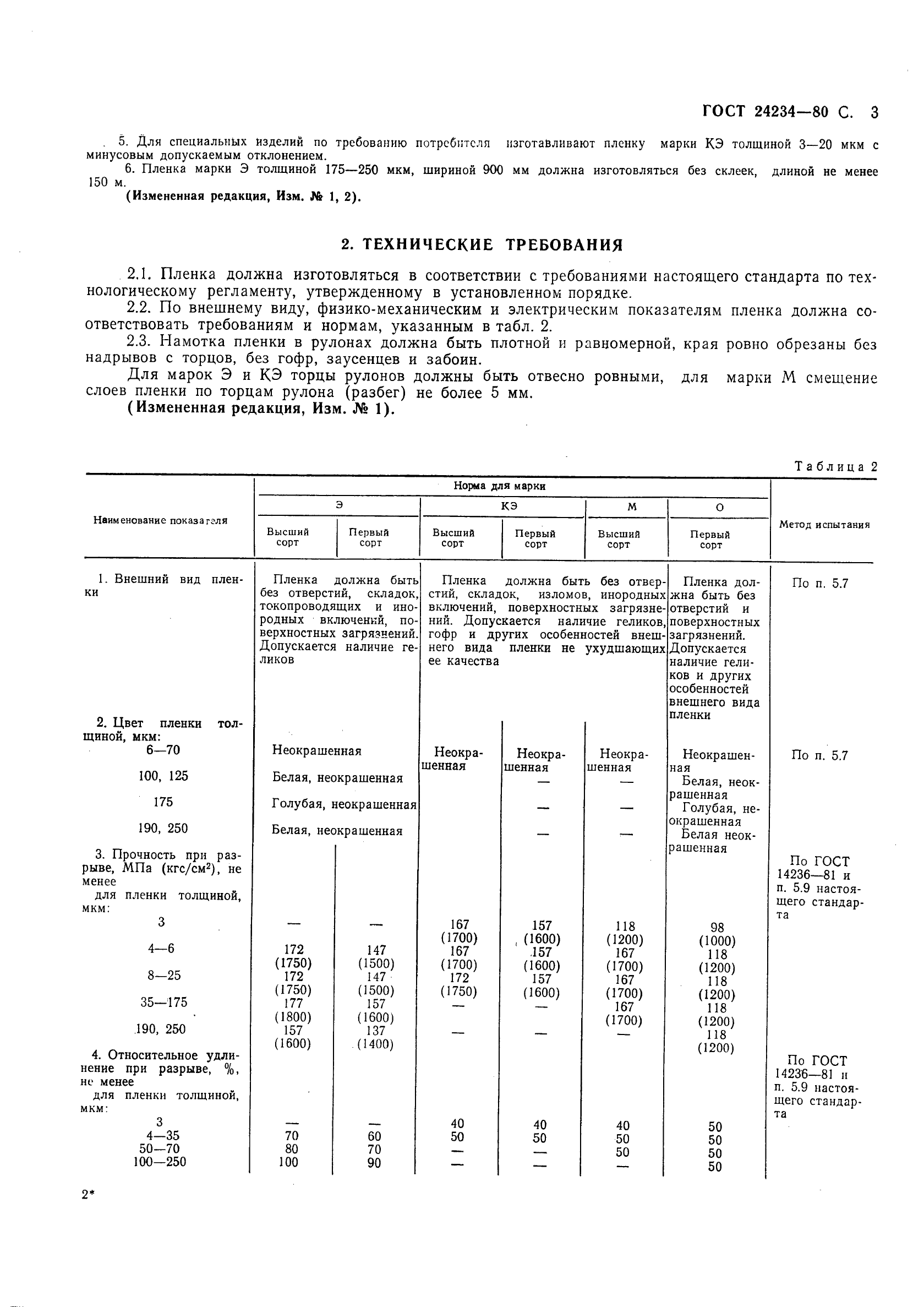

ГОСТ 24234-80 С. 3

. 5. Для специальных изделий по требованию потребителя изготавливают пленку марки КЭ толщиной 3—20 мкм с минусовым допускаемым отклонением.

6. Пленка марки Э толщиной 175—250 мкм, шириной 900 мм должна изготовляться без склеек, длиной не менее

150 м.

(Измененная редакция, Изм. № 1, 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Пленка должна изготовляться в соответствии с требованиями настоящего стандарта по тех-нологическому регламенту, утвержденному в установленном порядке.

2.2. По внешнему виду, физико-механическим и электрическим показателям пленка должна соответствовать требованиям и нормам, указанным в табл. 2.

2.3. Намотка пленки в рулонах должна быть плотной и равномерной, края ровно обрезаны без надрывов с торцов, без гофр, заусенцев и забоин.

Для марок Э и КЭ торцы рулонов должны быть отвесно ровными, для марки М смещение слоев пленки по торцам рулона (разбег) не более 5 мм.

(Измененная редакция, Изм. № 1).

Таблица 2

	Норма для марки
	Э		КЭ		м	о
Наименование показателя							Метод испытания
	Высший	Первый	Высший	Первый	Высший	Первый	Метод испытания
	сорт	сорт	сорт	сорт	сорт	сорт
1. Внешний вид плен	Пленка должна быть		Пленка	должна быть без отвер-		Пленка дол	По п. 5.7
ки	без отверстий, складок,		стий, складок, изломов, инородных			жна быть без
	токопроводящих и ино		включений,	поверхностных загрязне-		отверстий и
	родных включений, по		нии. Допускается наличие геликов,			поверхностных
	верхностных загрязнений.		гофр и других особенностей внеш			загрязнений.
	Допускается	наличие ге-	него вида	пленки не	ухудшающих	Допускается
	ликов		ее качества			наличие геликов и других особенностей внешнего вида
2. Цвет пленки тол						пленки
2. Цвет пленки тол
щиной, мкм:
6—70	Неокрашенная		Неокра	Неокра	Неокра	Неокрашен	По П. 5.7
100, 125			шенная	шенная	шенная	ная
100, 125	Белая, неокрашенная			—	—	Белая, неок
175						рашенная
175	Голубая, неокрашенная			—	—	Голубая, не
190, 250						окрашенная
190, 250	Белая, неокрашенная			—	—	Белая неок
3. Прочность при раз						рашенная	По ГОСТ
рыве, МПа (кгс/см²), не							14236—81 и
менее							п. 5.9 настоя
для пленки толщиной,							щего стандар
мкм:							та
3	—	—	167	157	118	98
	172	147	(1700)	, (1600)	(1200)	(1000)
4—6	172	147	167	.157	167	118
8—25	(1750)	(1500)	(1700)	(1600)	(1700)	(1200)
8—25	172	147	172	157	167	118
35—175	(1750)	(1500)	(1750)	(1600)	(1700)	(1200)
35—175	177	157	—	(1600)	167	118
190, 250	(1800)	(1600)			(1700)	(1200)
190, 250	157	137	—	—	_	118
4. Относительное удли	(1600)	(1400)				(1200)
4. Относительное удли		(1400)				(1200)	По ГОСТ
нение при разрыве, %,							14236—81 и
не менее							п. 5.9 настоя
для пленки толщиной,							щего стандар
мкм:							та
3	—	—	40	40	40	50
4—35	70	60	50	50	50	50
50—70	80	70	—	_	50	50
100—250	100	90	—	—	—	50

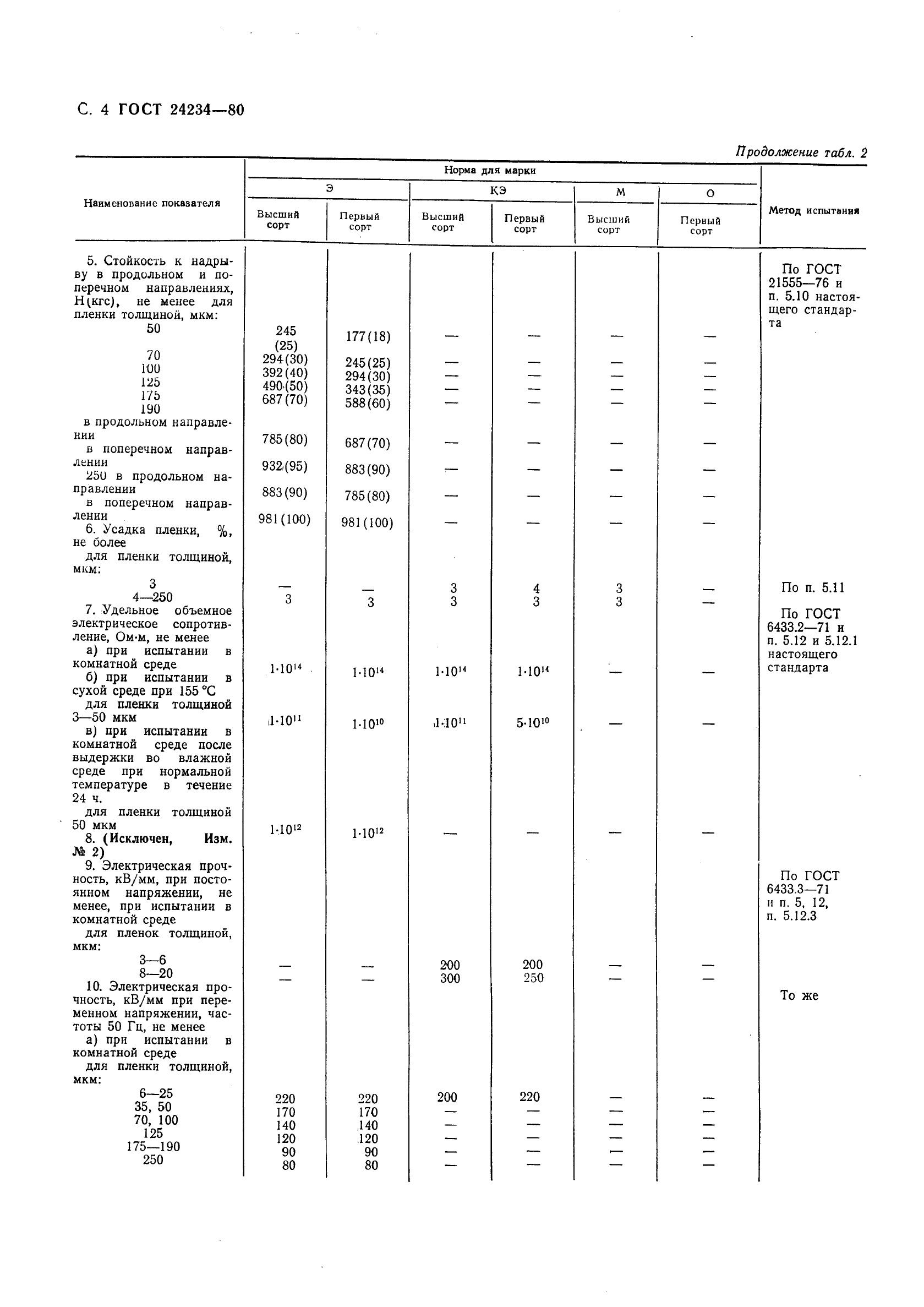

Продолжение табл. 2

С. 4 ГОСТ 24234-80

	Норма для марки
Наименование показателя	Э		КЭ		м	о
Наименование показателя							Метод испытания
	Высший	Первый	Высший	Первый	Высший	Первый	Метод испытания
	сорт	сорт	сорт	сорт	сорт	сорт
5. Стойкость к надры							По ГОСТ 21555-76 и п. 5.10 настоя
ву в продольном и поперечном направлениях, Н^кгс), не менее для							По ГОСТ 21555-76 и п. 5.10 настоя
пленки толщиной, мкм:							щего стандар
50	245 (25)	177(18)	—	—	—	—	та
70 100 125 175 190	294(30) 392(40) 490(50) 687(70)	245(25) 294(30) 343(35) 588(60)	—	—	—	—
в продольном направле
нии в поперечном направ	785(80)	687(70)	—	—	—	—
лении 25U в продольном на	932,(95)	883(90)	—	—	—	—
правлении	883(90)	785(80)	_	..	_	_
в поперечном направ		785(80)
лении 6. Усадка пленки, %,	981(100)	981(100)	—	—	—	—
не более
для пленки толщиной,
мкм:
3	—		3	4	3	_	По п. 5.11
4—250	3	з	з	3	з
7. Удельное объемное							По ГОСТ
электрическое сопротив							6433.2—71 и
ление, Ом-м, не менее							п. 5.12 и 5.12.1
а) при испытании в							настоящего
комнатной среде	МО¹⁴	МО¹⁴	МО¹⁴	МО¹⁴			стандарта
б) при испытании в		МО¹⁴	МО¹⁴	МО¹⁴
сухой среде при 155 °С
для пленки толщиной
3—50 мкм	\|М0^и	МО¹⁰	.МО¹¹	5-10¹⁰	_	_
в) при испытании в		МО¹⁰
комнатной среде после
выдержки во влажной
среде при нормальной
температуре в течение
24 ч.
для пленки толщиной
50 мкм 8. (Исключен, Изм.	МО¹²	МО¹²	—	—	—	—
№ 2)
9. Электрическая проч							По ГОСТ 6433.3-71 и п. 5, 12,
ность, кВ/мм, при постоянном напряжении, не
менее, при испытании в комнатной среде
менее, при испытании в комнатной среде							п. 5.12.3
для пленок толщиной,
мкм:
3—6	_		200	200	_	_
8-—20 10. Электрическая про	—	—	300	250	—	—	То же
чность, кВ/мм при пере							То же
менном напряжении, час
тоты 50 Гц, не менее
а) при испытании в
комнатной среде
для пленки толщиной,
мкм:
6—25 35, 50 70, 100	220	220	200	220	—	_
6—25 35, 50 70, 100	170 140	170 ,140	—		—	—
125	120	.120	_	—	_	_
175—190 250	90 80	90 80	—	=	‘	—

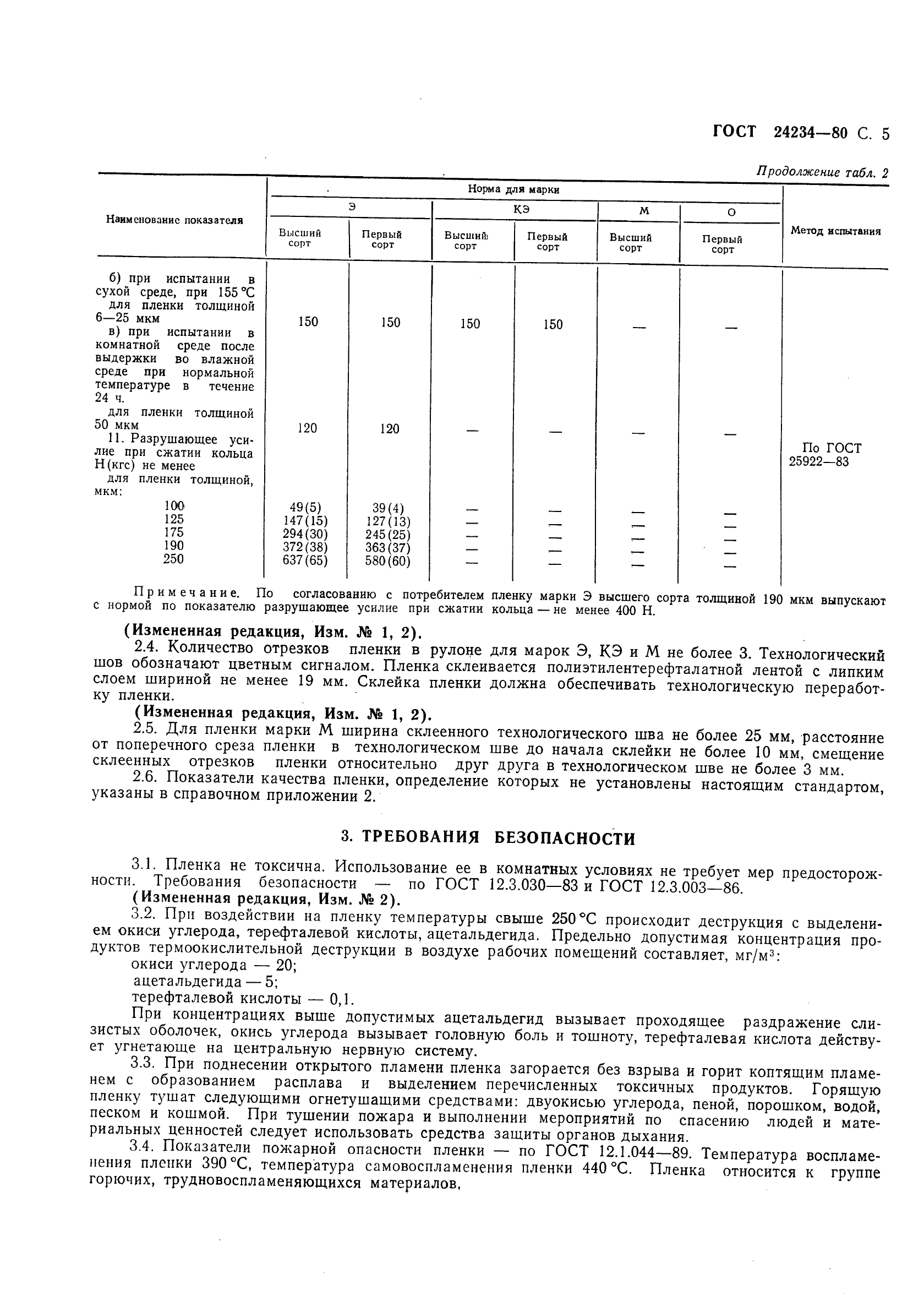

ГОСТ 24234-80 С. 5

Продолжение табл. 2

			Норма для марки
		Э	КЭ		м	о
Наименование показателя	Высший сорт	Первый сорт	Высший) сорт	Первый сорт	Высший сорт	Первый сорт	Метод испытания
б) при испытании в сухой среде, при 155°С для пленки толщиной 6—25 мкм	150	150	150	150
в) при испытании в комнатной среде после выдержки во влажной среде при нормальной температуре в течение 24 ч. для пленки толщиной 50 мкм	120	120
11. Разрушающее усилие при сжатии кольца Н(кгс) не менее для пленки толщиной, мкм: 100	49(5)	39(4)					По ГОСТ 25922-83
125	147(15)	127(13)	—	-—	г-	—
175	294(30)	245(25)	—	—	7-	—
190	372(38)	363(37)	—	•—	—	—
250	637(65)	580(60)	—	—	—	—

Примечание. По согласованию с потребителем пленку марки Э высшего сорта толщиной 190 мкм выпускают с нормой по показателю разрушающее усилие при сжатии кольца — не менее 400 Н.

(Измененная редакция, Изм. № 1, 2).

2.4. Количество отрезков пленки в рулоне для марок Э, КЭ и М не более 3. Технологический шов обозначают цветным сигналом. Пленка склеивается полиэтилентерефталатной лентой с липким слоем шириной не менее 19 мм. Склейка пленки должна обеспечивать технологическую переработку пленки.

(Измененная редакция, Изм. № 1, 2).

2.5. Для пленки марки М ширина склеенного технологического шва не более 25 мм, расстояние от поперечного среза пленки в технологическом шве до начала склейки не более 10 мм, смещение склеенных отрезков пленки относительно друг друга в технологическом шве не более 3 мм.

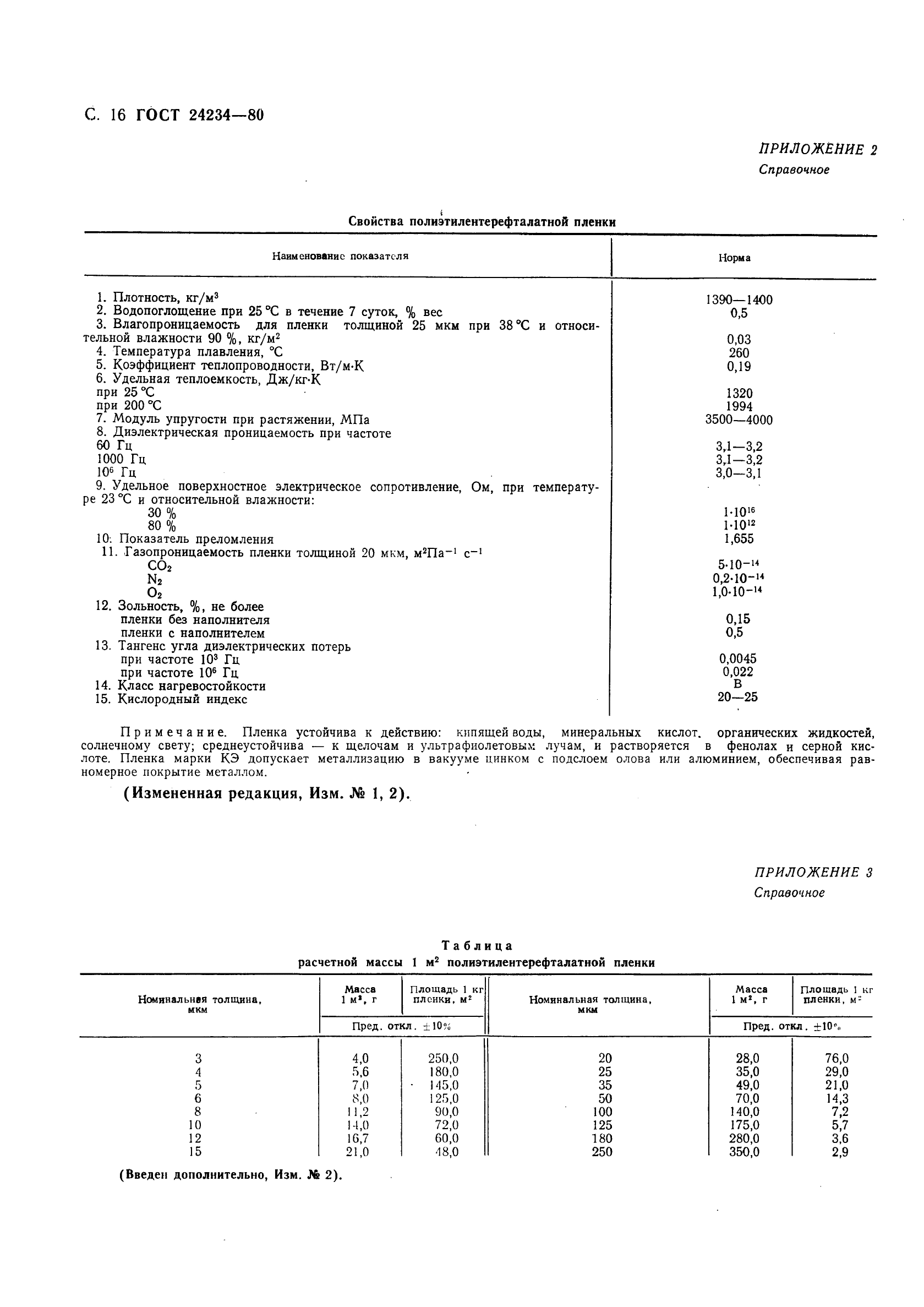

2.6. Показатели качества пленки, определение которых не установлены настоящим стандартом, указаны в справочном приложении 2.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Пленка не токсична. Использование ее в комнатных условиях не требует мер предосторожности. Требования безопасности — по ГОСТ 12.3.030-83 и ГОСТ 12.3.003-86.

(Измененная редакция, Изм. № 2).

3.2. При воздействии на пленку температуры свыше 250 °С происходит деструкция с выделением окиси углерода, терефталевой кислоты, ацетальдегида. Предельно допустимая концентрация продуктов термоокислительной деструкции в воздухе рабочих помещений составляет, мг/м³:

окиси углерода — 20;

ацетальдегида — 5;

терефталевой кислоты — 0,1.

При концентрациях выше допустимых ацетальдегид вызывает проходящее раздражение слизистых оболочек, окись углерода вызывает головную боль и тошноту, терефталевая кислота действует угнетающе на центральную нервную систему.

3.3. При поднесении открытого пламени пленка загорается без взрыва и горит коптящим пламенем с образованием расплава и выделением перечисленных токсичных продуктов. Горящую пленку тушат следующими огнетушащими средствами: двуокисью углерода, пеной, порошком, водой, песком и кошмой. При тушении пожара и выполнении мероприятий по спасению людей и материальных ценностей следует использовать средства защиты органов дыхания.

3.4. Показатели пожарной опасности пленки — по ГОСТ 12.1.044-89. Температура воспламенения пленки 390°С, температура самовоспламенения пленки 440°С. Пленка относится к группе горючих, трудновоспламеняющихся материалов,

С. б ГОСТ 24234-80

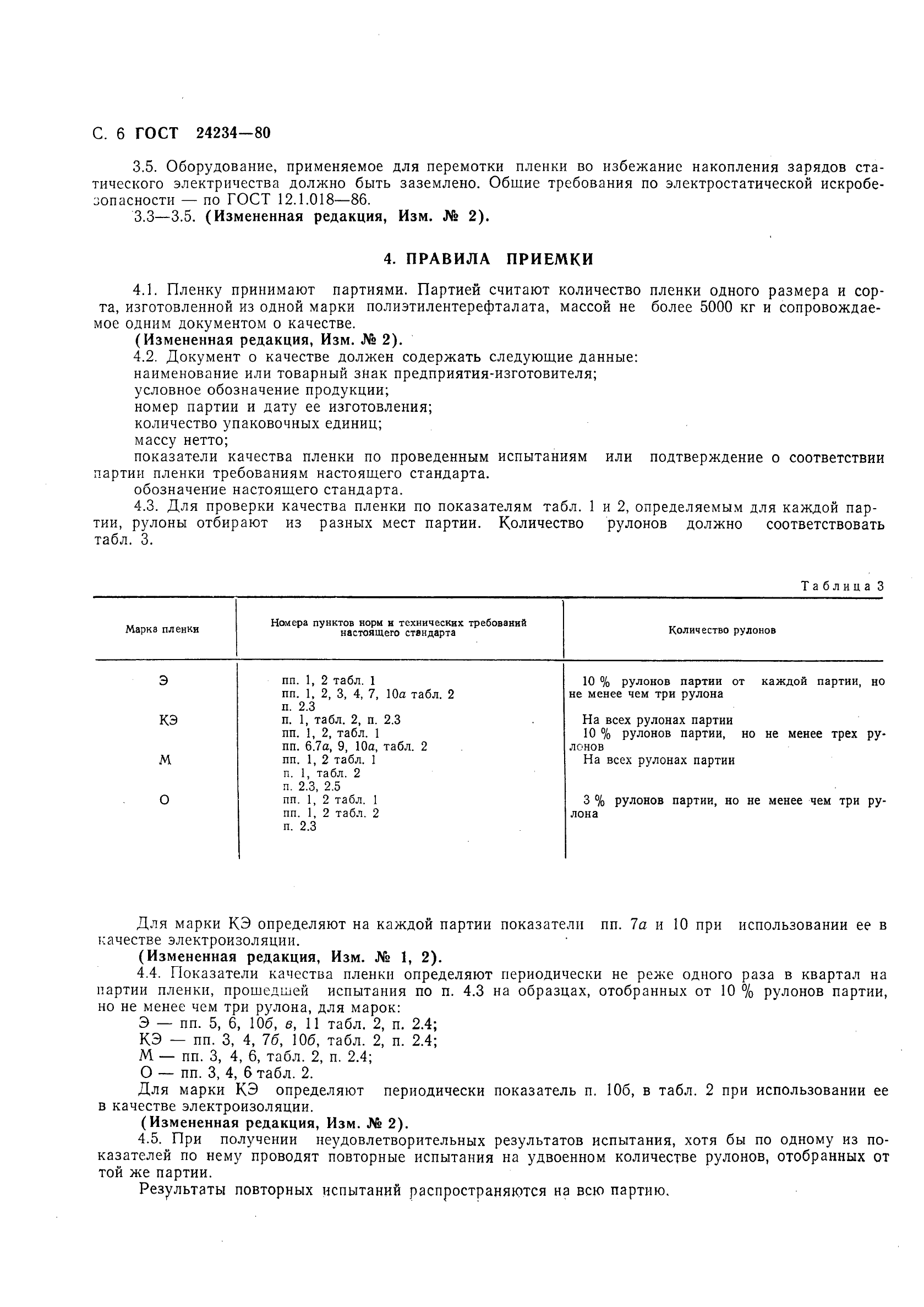

3.5. Оборудование, применяемое для перемотки пленки во избежание накопления зарядов статического электричества должно быть заземлено. Общие требования по электростатической искробе-зопасности — по ГОСТ 12.1.018-86.

3.3—3.5. (Измененная редакция, Изм. № 2).

4. ПРАВИЛА ПРИЕМКИ

4.1. Пленку принимают партиями. Партией считают количество пленки одного размера и сорта, изготовленной из одной марки полиэтилентерефталата, массой не более 5000 кг и сопровождаемое одним документом о качестве.

(Измененная редакция, Изм. № 2).

4.2. Документ о качестве должен содержать следующие данные:

наименование или товарный знак предприятия-изготовителя;

условное обозначение продукции;

номер партии и дату ее изготовления;

количество упаковочных единиц;

массу нетто;

показатели качества пленки по проведенным испытаниям или подтверждение о соответствии партии пленки требованиям настоящего стандарта.

обозначение настоящего стандарта.

4.3. Для проверки качества пленки по показателям табл. 1 и 2, определяемым для каждой партии, рулоны отбирают из разных мест партии. Количество рулонов должно соответствовать табл. 3.

Таблица 3

Марка пленки	Номера пунктов норм и технических требований настоящего стандарта	Количество рулонов
э	пп. 1, 2 табл. 1	10 % рулонов партии от каждой партии, но
	пп. 1, 2, 3, 4, 7, 10а табл. 2	не менее чем три рулона
	п. 2.3
КЭ	п. 1, табл. 2, п. 2.3	На всех рулонах партии
	пп. 1, 2, табл. 1	10 % рулонов партии, но не менее трех ру
	пп. 6.7а, 9, 10а, табл. 2	лонов
м	пп. 1,2 табл. 1	На всех рулонах партии
	п. 1, табл. 2
	п. 2.3, 2.5
О	пп. 1, 2 табл. 1	3 % рулонов партии, но не менее чем три ру
	пп. 1,2 табл. 2	лона
	п. 2.3

Для марки КЭ определяют на каждой партии показатели пп. 7а и 10 при использовании ее в качестве электроизоляции.

(Измененная редакция, Изм. № 1, 2).

4.4. Показатели качества пленки определяют периодически не реже одного раза в квартал на партии пленки, прошедшей испытания по п. 4.3 на образцах, отобранных от 10 % рулонов партии, но не менее чем три рулона, для марок:

Э — пп. 5, 6, 106, е, 11 табл. 2, п. 2.4;

КЭ — пп. 3, 4, 76, 106, табл. 2, п. 2.4;

М — пп. 3, 4, 6, табл. 2, п. 2.4;

О — пп. 3, 4, 6 табл. 2.

Для марки КЭ определяют периодически показатель п. 106, в табл. 2 при использовании ее в качестве электроизоляции.

(Измененная редакция, Изм. № 2).

4.5. При получении неудовлетворительных результатов испытания, хотя бы по одному из показателей по нему проводят повторные испытания на удвоенном количестве рулонов, отобранных от той же партии.

Результаты повторных испытаний распространяются на всю партию.

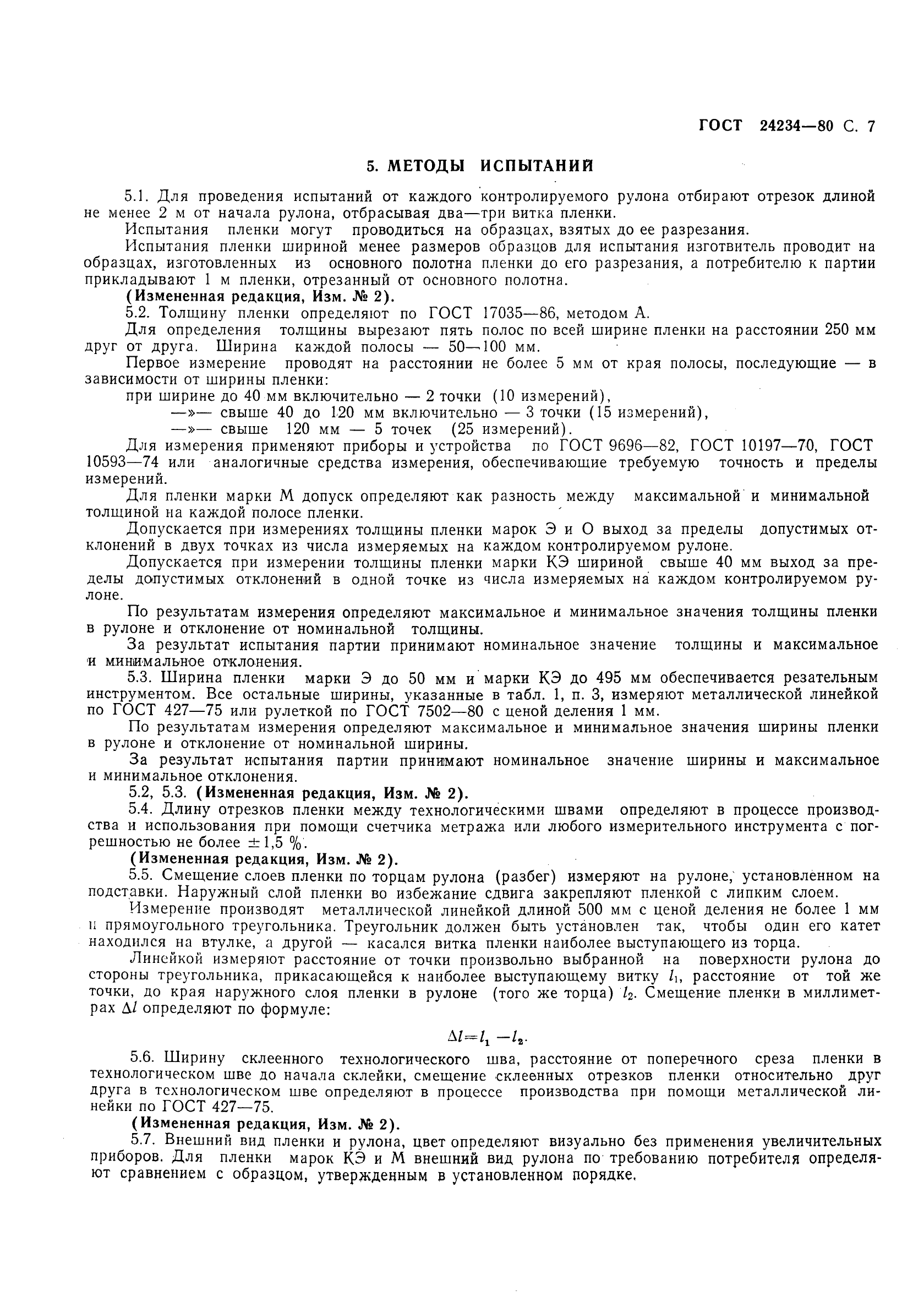

ГОСТ 24234-80 С. 7

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Для проведения испытаний от каждого контролируемого рулона отбирают отрезок длиной не менее 2 м от начала рулона, отбрасывая два—три витка пленки.

Испытания пленки могут проводиться на образцах, взятых до ее разрезания.

Испытания пленки шириной менее размеров образцов для испытания изготвитель проводит на образцах, изготовленных из основного полотна пленки до его разрезания, а потребителю к партии прикладывают 1 м пленки, отрезанный от основного полотна.

(Измененная редакция, Изм. № 2).

5.2. Толщину пленки определяют по ГОСТ 17035-86, методом А.

Для определения толщины вырезают пять полос по всей ширине пленки на расстоянии 250 мм друг от друга. Ширина каждой полосы — 50—100 мм.

Первое измерение проводят на расстоянии не более 5 мм от края полосы, последующие — в зависимости от ширины пленки:

при ширине до 40 мм включительно — 2 точки (10 измерений),

—»— свыше 40 до 120 мм включительно — 3 точки (15 измерений),

—»— свыше 120 мм — 5 точек (25 измерений).

Для измерения применяют приборы и устройства по ГОСТ 9696-82, ГОСТ 10197-70, ГОСТ 10593-74 или аналогичные средства измерения, обеспечивающие требуемую точность и пределы измерений.

Для пленки марки М допуск определяют как разность между максимальной и минимальной толщиной на каждой полосе пленки.

Допускается при измерениях толщины пленки марок Э и О выход за пределы допустимых отклонений в двух точках из числа измеряемых на каждом контролируемом рулоне.

Допускается при измерении толщины пленки марки КЭ шириной свыше 40 мм выход за пределы допустимых отклонений в одной точке из числа измеряемых на каждом контролируемом рулоне.

По результатам измерения определяют максимальное и минимальное значения толщины пленки в рулоне и отклонение от номинальной толщины.

За результат испытания партии принимают номинальное значение толщины и максимальное ■и минимальное отклонения.

5.3. Ширина пленки марки Э до 50 мм и марки КЭ до 495 мм обеспечивается резательным инструментом. Все остальные ширины, указанные в табл. 1, п. 3, измеряют металлической линейкой по ГОСТ 427-75 или рулеткой по ГОСТ 7502-80 с ценой деления 1 мм.

По результатам измерения определяют максимальное и минимальное значения ширины пленки в рулоне и отклонение от номинальной ширины.

За результат испытания партии принимают номинальное значение ширины и максимальное и минимальное отклонения.

5.2, 5.3. (Измененная редакция, Изм. № 2).

5.4. Длину отрезков пленки между технологическими швами определяют в процессе производства и использования при помощи счетчика метража или любого измерительного инструмента с погрешностью не более ±1,5 %’.

(Измененная редакция, Изм. № 2).

5.5. Смещение слоев пленки по торцам рулона (разбег) измеряют на рулоне; установленном на подставки. Наружный слой пленки во избежание сдвига закрепляют пленкой с липким слоем.

Измерение производят металлической линейкой длиной 500 мм с ценой деления не более 1 мм п прямоугольного треугольника. Треугольник должен быть установлен так, чтобы один его катет находился на втулке, а другой — касался витка пленки наиболее выступающего из торца.

Линейкой измеряют расстояние от точки произвольно выбранной на поверхности рулона до стороны треугольника, прикасающейся к наиболее выступающему витку /_ь расстояние от той же точки, до края наружного слоя пленки в рулоне (того же торца) 1%. Смещение пленки в миллиметрах Д/ определяют по формуле:

Д/=/_г -1_г.

5.6. Ширину склеенного технол
