ГОСТ 24211-2003

Добавки для бетонов и строительных растворов. Общие технические условия

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (ЕАСС)

EURO-AZIAN COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (EASC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 24211-2003

ДОБАВКИ ДЛЯ БЕТОНОВ
И СТРОИТЕЛЬНЫХ РАСТВОРОВ

Общие технические условия

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Москва

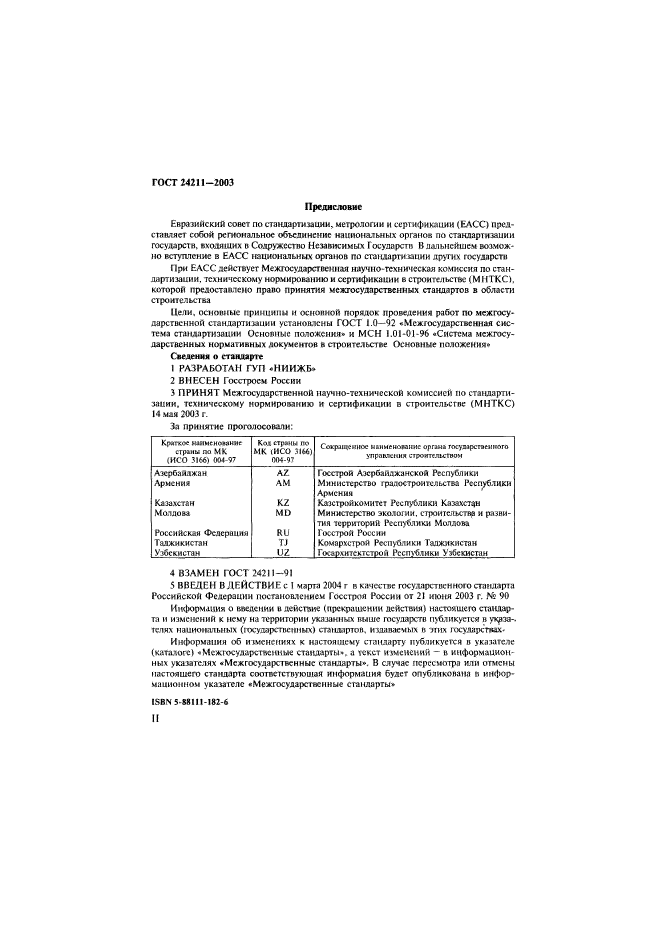

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения».

Сведения о стандарте

1 РАЗРАБОТАН ГУП «НИИЖБ»

2 ВНЕСЕН Госстроем России

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование органа государственного управления строительством
Азербайджан	AZ	Госстрой Азербайджанской Республики
Армения	AM	Министерство градостроительства Республики Армения
Казахстан	KZ	Казстройкомитет Республики Казахстан
Молдова	MD	Министерство экологии, строительства и развития территорий Республики Молдова
Российская Федерация	RU	Госстрой России
Таджикистан	TJ	Комархстрой Республики Таджикистан
Узбекистан	UZ	Госархитектстрой Республики Узбекистан

4 ВЗАМЕН ГОСТ 24211-91

5 ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 21 июня 2003 г. № 90.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему па территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах.

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Межгосударственные стандарты», а текст изменений — в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты».

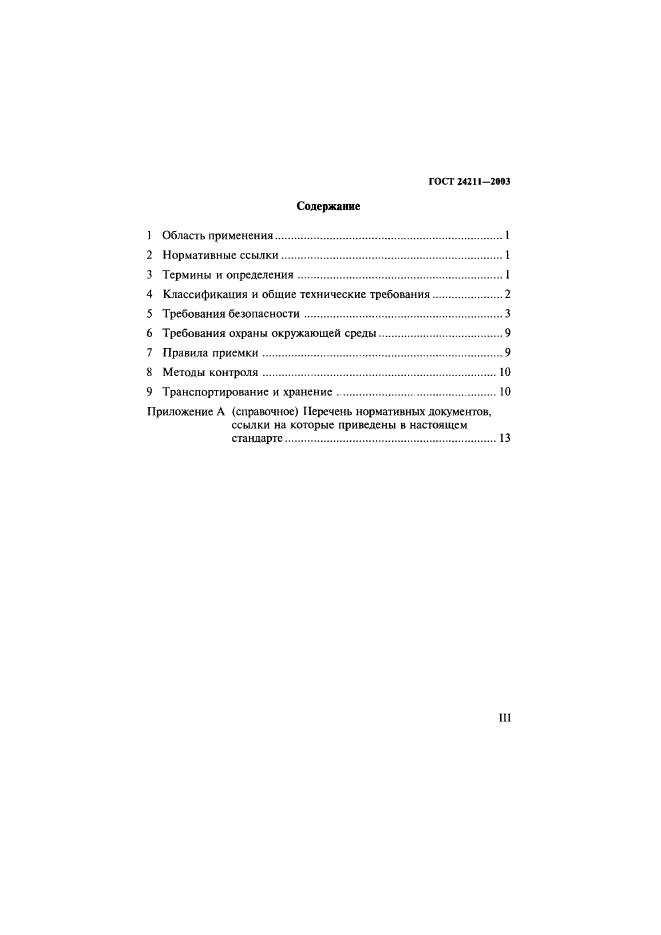

СОДЕРЖАНИЕ

1 Область применения 2 2 Нормативные ссылки 2 3 Термины и определения 3 4 Классификация и общие технические требования 3 5 Требования безопасности 6 6 Требования охраны окружающей среды 6 7 Правила приемки 6 8 Методы контроля 7 9 Транспортирование и хранение 7 ПРИЛОЖЕНИЕ А 8 Перечень нормативных документов, ссылки на которые приведены в настоящем стандарте 8

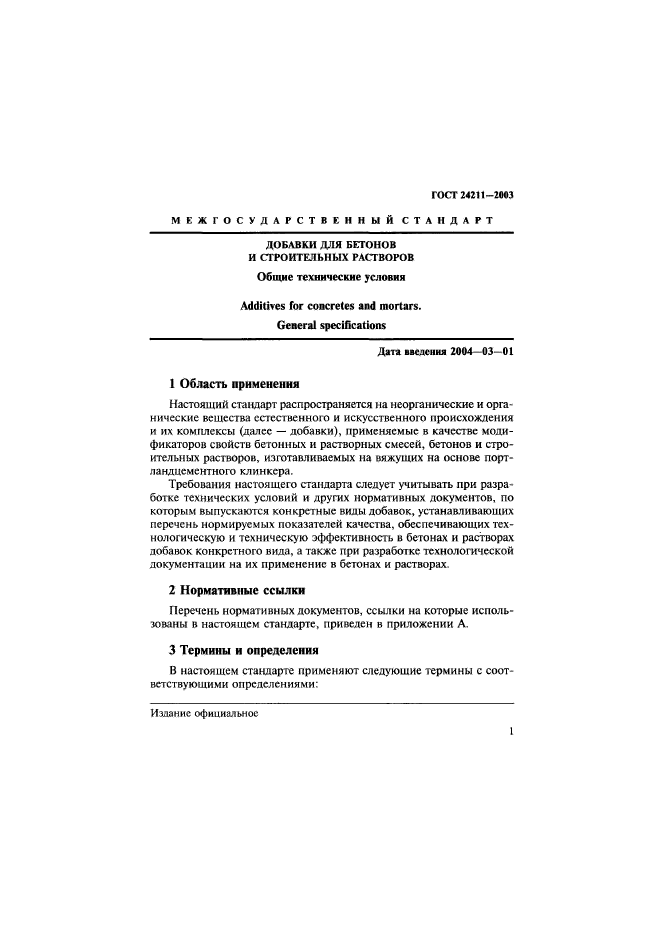

ГОСТ 24211-2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОБАВКИ ДЛЯ БЕТОНОВ

И СТРОИТЕЛЬНЫХ РАСТВОРОВ

Общие технические условия

Additives for concretes and mortars.

General specifications

Дата введения 2004-03-01

1 Область применения

Настоящий стандарт распространяется на неорганические и органические вещества естественного и искусственного происхождения и их комплексы (далее — добавки), применяемые в качестве модификаторов свойств бетонных и растворных смесей, бетонов и строительных растворов, изготавливаемых на вяжущих на основе портландцементного клинкера.

Требования настоящего стандарта следует учитывать при разработке технических условий и других нормативных документов, по которым выпускаются конкретные виды добавок, устанавливающих перечень нормируемых показателей качества, обеспечивающих технологическую и техническую эффективность в бетонах и растворах добавок конкретного вида, а также при разработке технологической документации на их применение в бетонах и растворах.

2 Нормативные ссылки

Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в приложении А.

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

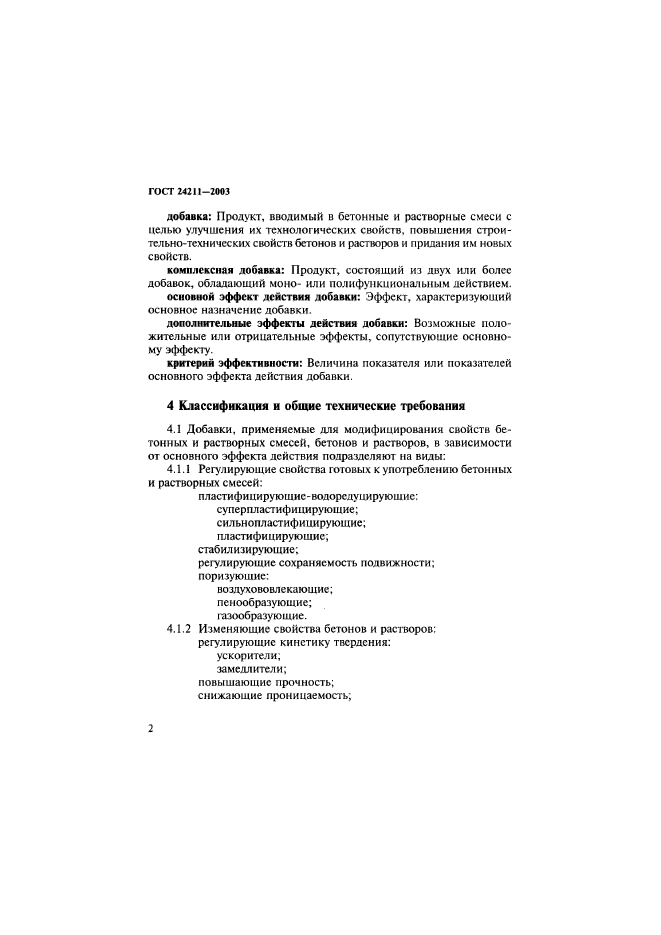

добавка: Продукт, вводимый в бетонные и растворные смеси с целью улучшения их технологических свойств, повышения строительно-технических свойств бетонов и растворов и придания им новых свойств.

комплексная добавка: Продукт, состоящий из двух или более добавок, обладающий моно- или полифункциональным действием.

основной эффект действия добавки: Эффект, характеризующий основное назначение добавки.

дополнительные эффекты действия добавки: Возможные положительные или отрицательные эффекты, сопутствующие основному эффекту.

критерий эффективности: Величина показателя или показателей основного эффекта действия добавки.

4 Классификация и общие технические требования

4.1 Добавки, применяемые для модифицирования свойств бетонных и растворных смесей, бетонов и растворов, в зависимости от основного эффекта действия подразделяют на виды:

4.1.1 Регулирующие свойства готовых к употреблению бетонных и растворных смесей:

пластифицирующие-водоредуцирующие:

суперпластифицирующие;

сильнопластифицирующие;

пластифицирующие;

стабилизирующие;

регулирующие сохраняемость подвижности;

поризующие:

воздухововлекающие;

пенообразующие;

газообразующие.

4.1.2 Изменяющие свойства бетонов и растворов:

регулирующие кинетику твердения:

ускорители;

замедлители;

повышающие прочность;

снижающие проницаемость;

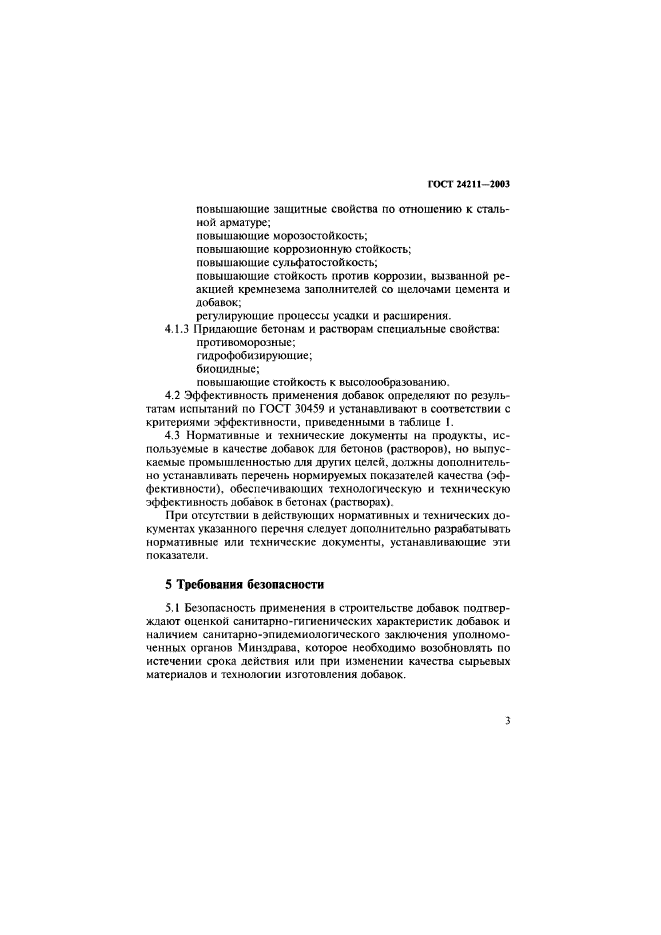

повышающие защитные свойства по отношению к стальной арматуре;

повышающие морозостойкость;

повышающие коррозионную стойкость;

повышающие сульфатостойкость;

повышающие стойкость против коррозии, вызванной реакцией кремнезема заполнителей со щелочами цемента и добавок;

регулирующие процессы усадки и расширения.

4.1.3 Придающие бетонам и растворам специальные свойства:

противоморозные;

гидрофобизирующие;

биоцидные;

повышающие стойкость к высолообразованию.

4.2 Эффективность применения добавок определяют по результатам испытаний по ГОСТ 30459 и устанавливают в соответствии с критериями эффективности, приведенными в таблице 1.

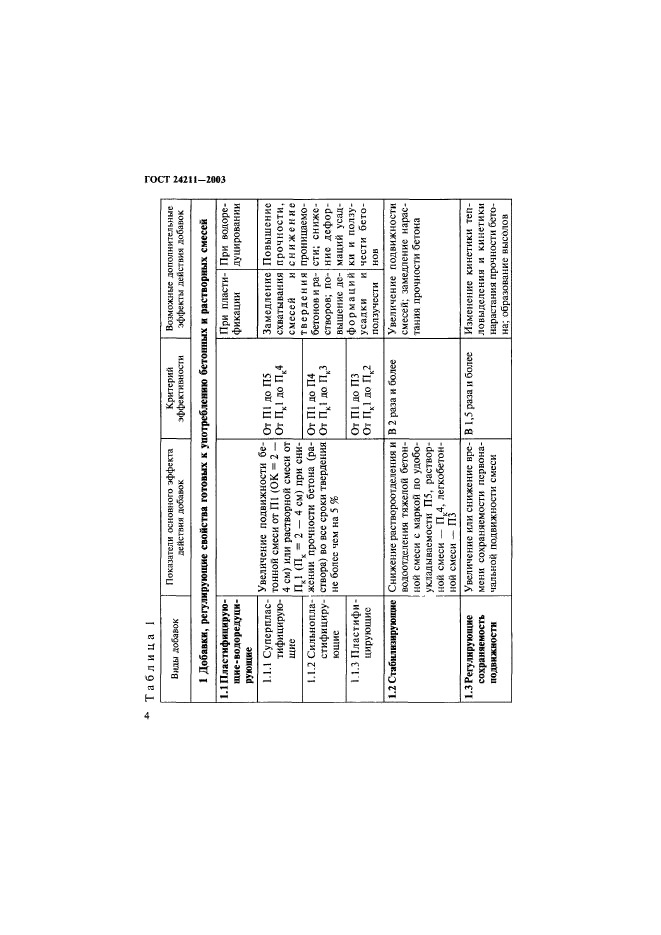

Таблица 1

Виды добавок	Показатели основного эффекта действия добавок	Критерий эффективности	Возможные дополнительные эффекты действия добавок
1 Добавки, регулирующие свойства готовых к употреблению бетонных и растворных смесей
1.1 Пластифицирующие-водоредуцирующие			При пластификации	При водоредуцировании
1.1.1 Суперпластифицирующие	Увеличение подвижности бетонной смеси от П1 (ОК = 2 — 4 см) или растворной смеси от Пк1 (Пк = 2 — 4 см) при снижении прочности бетона (раствора) во все сроки твердения не более чем на 5 %	От П1 до П5 От Пк1 до Пк4	Замедление схватывания смесей и твердения бетонов и растворов; повышение деформаций усадки и ползучести	Повышение прочности, снижение проницаемости; снижение деформаций усадки и ползучести бетонов
1.1.2 Сильнопластифицирующие		От П1 до П4 От Пк1 до Пк3
1.1.3 Пластифицирующие		От П1 до П3 От Пк1 до Пк2
1.2 Стабилизирующие	Снижение раствороотделения и водоотделения тяжелой бетонной смеси с маркой по удобоукладываемости П5, растворной смеси — Пк4, легкобетонной смеси — П3	В 2 раза и более	Увеличение подвижности смесей; замедление нарастания прочности бетона
1.3 Регулирующие сохраняемость подвижности	Увеличение или снижение времени сохраняемости первоначальной подвижности смеси	В 1,5 раза и более	Изменение кинетики тепловыделения и кинетики нарастания прочности бетона; образование высолов

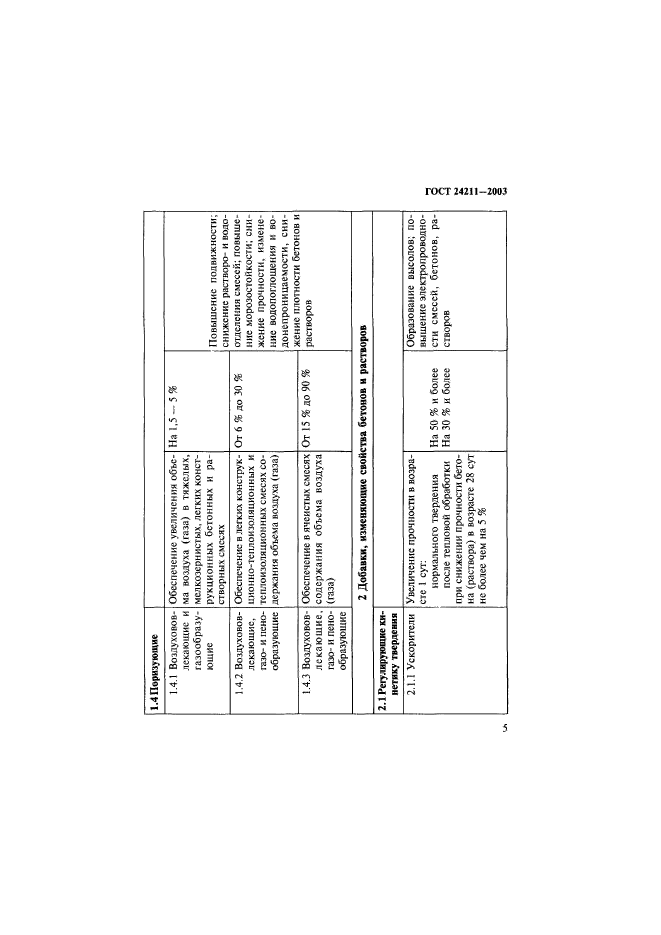

1.4 Поризующие
1.4.1 Воздухововлекающие и газообразующие	Обеспечение увеличения объема воздуха (газа) в тяжелых, мелкозернистых, легких конструкционных бетонных и растворных смесях	На 1,5-5 %	Повышение подвижности; снижение растворо- и водоотделения смесей; повышение морозостойкости; снижение прочности; изменение водопоглощения и водонепроницаемости, снижение плотности бетонов и растворов
1.4.2 Воздухововлекающие, газо- и пенообразующие	Обеспечение в легких конструкционно-теплоизоляционных и теплоизоляционных смесях содержания объема воздуха (газа)	От 6 % до 30 %
1.4.3 Воздухововлекающие, газо- и пено-образующие	Обеспечение в ячеистых смесях содержания объема воздуха (газа)	От 15 % до 90 %
2 Добавки, изменяющие свойства бетонов и растворов
2.1 Регулирующие кинетику твердения
2.1.1 Ускорители	Увеличение прочности в возрасте 1 сут:		Образование высолов; повышение электропроводности смесей, бетонов, растворов
	нормального твердения	На 50 % и более
	после тепловой обработки при снижении прочности бетона (раствора) в возрасте 28 сут не более чем на 5 %	На 30 % и более
2.1.2 Замедлители	Снижение прочности в возрасте 3 сут при снижении прочности бетона (раствора) в возрасте 28 сут не более чем на 5 %	На 30 % и более	Снижение скорости тепловыделения
2.2 Повышающие прочность	Увеличение прочности в проектном возрасте	На 20 % и более	Снижение проницаемости бетона и раствора
2.3 Снижающие проницаемость	Увеличение марки по водонепроницаемости	На 2 марки и более	Повышение стойкости бетона к воздействию агрессивных сред
2.4 Повышающие защитные свойства по отношению к стальной арматуре	Повышение пассивирующего действия бетона по отношению к стальной арматуре	Обеспечение значения плотности тока пассивации стали не менее 10 mA/см2 и потенциала пассивации стали не менее минус 450 mV	Увеличение подвижности смеси; снижение проницаемости бетона; увеличение электропроводности бетона и раствора
2.5 Повышающие морозостойкость	Повышение стойкости в условиях многократного переменного замораживания и оттаивания	Повышение марки по морозостойкости на 2 ступени и более

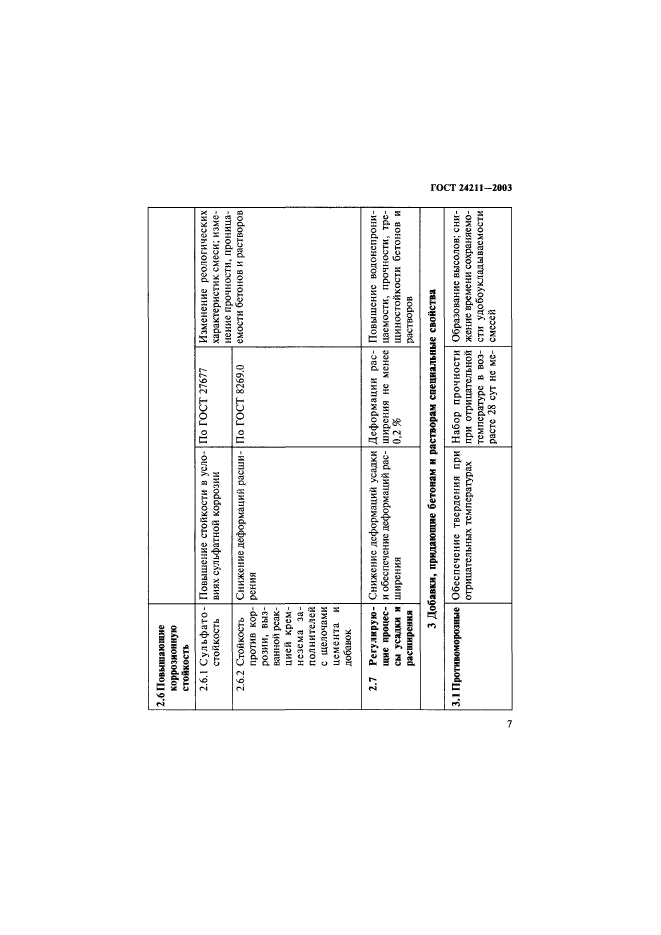

2.6 Повышающие коррозионную стойкость
2.6.1 Сульфатостойкость	Повышение стойкости в условиях сульфатной коррозии	По ГОСТ 27677	Изменение реологических характеристик смеси; изменение прочности, проницаемости бетонов и растворов
2.6.2 Стойкость против коррозии, вызванной реакцией кремнезема заполнителей с щелочами цемента и добавок	Снижение деформаций расширения	По ГОСТ 8269.0
2.7 Регулирующие процессы усадки и расширения	Снижение деформаций усадки и обеспечение деформаций расширения	Деформации расширения не менее 0,2 %	Повышение водонепроницаемости, прочности, трещиностойкости бетонов и растворов
3 Добавки, придающие бетонам и растворам специальные свойства
3.1 Противоморозные	Обеспечение твердения при отрицательных температурах	Набор прочности при отрицательной температуре в возрасте 28 сут не менее 30 % контрольного состава нормального твердения	Образование высолов; снижение времени сохраняемости удобоукладываемости смесей

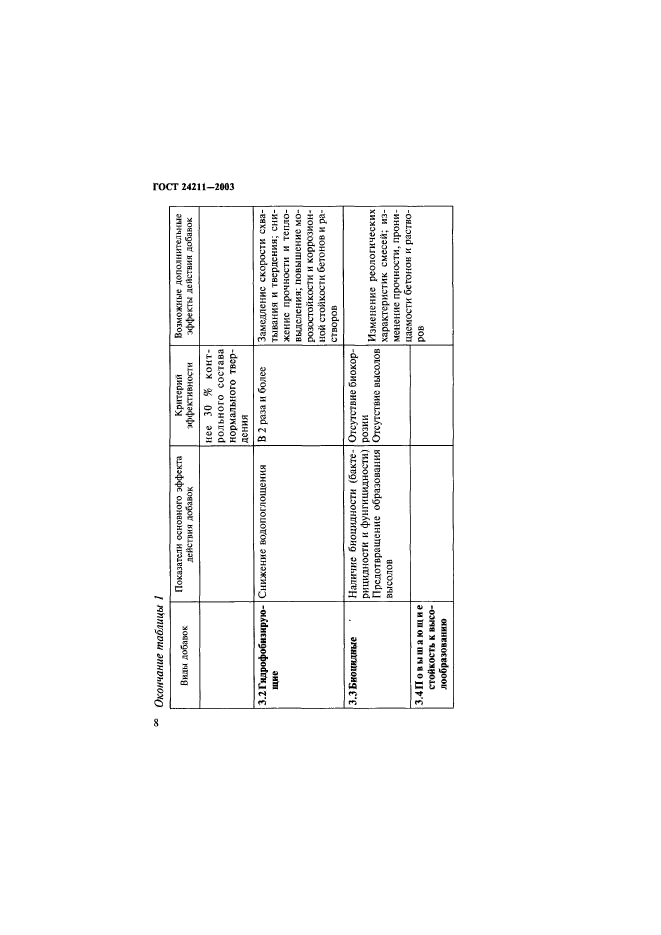

3.2 Гидрофобизирующие	Снижение водопоглощения	В 2 раза и более	Замедление скорости схватывания и твердения; снижение прочности и тепловыделения; повышение морозостойкости и коррозионной стойкости бетонов и растворов
3.3 Биоцидные	Наличие биоцидности (бактерицидности и фунгицидности)	Отсутствие биокоррозии	Изменение реологических характеристик смесей; изменение прочности, проницаемости бетонов и растворов
	Предотвращение образования высолов	Отсутствие высолов
3.4 Повышающие стойкость к высолообразованию

4.3 Нормативные и технические документы на продукты, используемые в качестве добавок для бетонов (растворов), но выпускаемые промышленностью для других целей, должны дополнительно устанавливать перечень нормируемых показателей качества (эффективности), обеспечивающих технологическую и техническую эффективность добавок в бетонах (растворах).

При отсутствии в действующих нормативных и технических документах указанного перечня следует дополнительно разрабатывать нормативные или технические документы, устанавливающие эти показатели.

5 Требования безопасности

5.1 Безопасность применения в строительстве добавок подтверждают оценкой санитарно-гигиенических характеристик добавок и наличием санитарно-эпидемиологического заключения уполномоченных органов Минздрава, которое необходимо возобновлять по истечении срока действия или при изменении качества сырьевых материалов и технологии изготовления добавок.

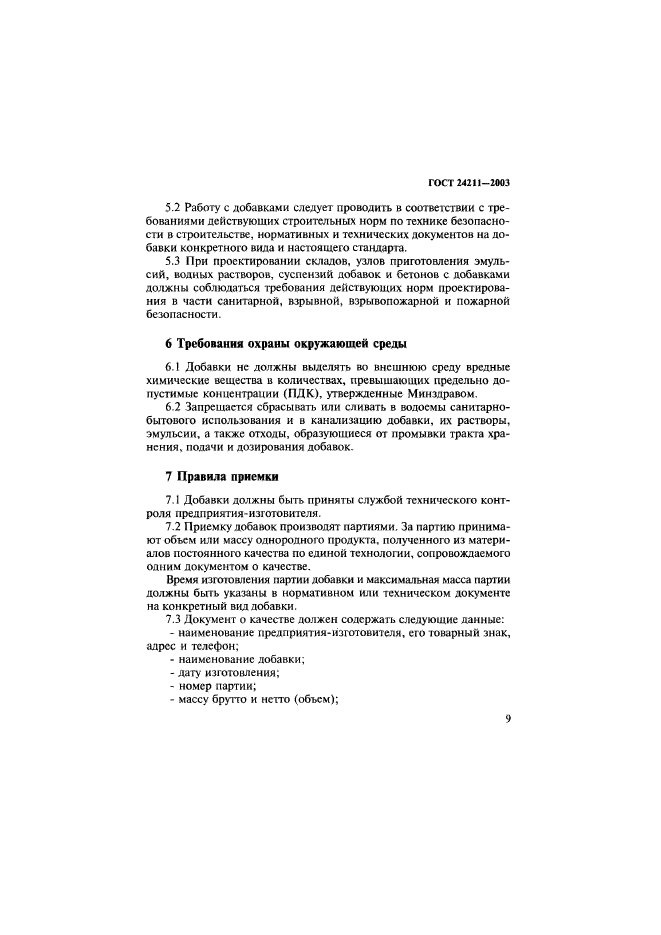

5.2 Работу с добавками следует проводить в соответствии с требованиями действующих строительных норм по технике безопасности в строительстве, нормативных и технических документов на добавки конкретного вида и настоящего стандарта.

5.3 При проектировании складов, узлов приготовления эмульсий, водных растворов, суспензий добавок и бетонов с добавками должны соблюдаться требования действующих норм проектирования в части санитарной, взрывной, взрывопожарной и пожарной безопасности.

6 Требования охраны окружающей среды

6.1 Добавки не должны выделять во внешнюю среду вредные химические вещества в количествах, превышающих предельно допустимые концентрации (ПДК), утвержденные Минздравом.

6.2 Запрещается сбрасывать или сливать в водоемы санитарно-бытового использования и в канализацию добавки, их растворы, эмульсии, а также отходы, образующиеся от промывки тракта хранения, подачи и дозирования добавок.

7 Правила приемки

7.1 Добавки должны быть приняты службой технического контроля предприятия-изготовителя.

7.2 Приемку добавок производят партиями. За партию принимают объем или массу однородного продукта, полученного из материалов постоянного качества по единой технологии, сопровождаемого одним документом о качестве.

Время изготовления партии добавки и максимальная масса партии должны быть указаны в нормативном или техническом документе на конкретный вид добавки.

7.3 Документ о качестве должен содержать следующие данные:

— наименование предприятия-изготовителя, его товарный знак, адрес и телефон;

— наименование добавки;

— дату изготовления;

— номер партии;

— массу брутто и нетто (объем);

— вид тары и число упаковочных единиц в партии;

— знак опасности по ГОСТ 19433 (при необходимости);

— результаты приемо-сдаточных испытаний данной партии добавки, предусмотренные нормативным или техническим документом, по которому выпускается добавка;

— наименование нормативного или технического документа, по которому выпускается добавка.

7.4 Потребитель имеет право проводить контрольную проверку эффективности действия добавок, используя методы по ГОСТ 30459 для определения нормируемых критериев эффективности.

8 Методы контроля

8.1 Показатели качества добавок следует определять по нормативному или техническому документу, в соответствии с которым выпускается данная добавка.

8.2 Показатели эффективности действия добавок, в том числе комплексных, в смесях и бетонах следует определять по ГОСТ 30459.

9 Транспортирование и хранение

9.1 Добавки для бетонов и растворов транспортируют транспортом любого вида по ГОСТ 10674, ГОСТ 10935 и ГОСТ 21398, обеспечивающим сохранность тары от механических повреждений, в соответствии с правилами перевозки грузов, действующими на соответствующих видах транспорта.

9.2 Добавки транспортируют в виде водных растворов и эмульсий, маслообразных продуктов, наст, аморфных и кристаллических порошков, монолитной массы с защитой от атмосферных осадков.

9.3 Тара, предназначенная для транспортирования добавок, должна быть чистой и сухой. При повторном использовании, при необходимости, ее пропаривают, моют и сушат.

9.4 Транспортную тару маркируют в соответствии с ГОСТ 14192.

9.5 Тара должна быть опломбирована пломбой технического контроля завода-изготовителя по ГОСТ 18677.

9.6 Порошкообразные добавки следует транспортировать в полиэтиленовых мешках по ГОСТ 17811 или бумажных по ГОСТ 2226; металлических бочках по ГОСТ 6247, ГОСТ 13950, ГОСТ 21029; металлических барабанах по ГОСТ 5044 и ГОСТ 18896 или фанерных по ГОСТ 9338; металлических банках по ГОСТ 6128.

9.7 Пастообразные добавки транспортируют в полиэтиленовых мешках, металлических банках по ГОСТ 6128 или полиэтиленовых бочках.

9.8 Добавки в виде монолит-глыбы транспортируют в полиэтиленовых или бумажных мешках.

9.9 Водные растворы добавок транспортируют в железнодорожных цистернах, автоцистернах, полимерных и металлических банках, бидонах, канистрах. Тара с жидкими добавками должна быть герметично закрыта.

9.10 Маслообразные кремнийорганические добавки и их водные эмульсии упаковывают по ГОСТ 9980.3, ГОСТ 5799 в тару, предназначенную для кремнийорганических лаков, и транспортируют по ГОСТ 9980.5.

Упаковка должна обеспечивать полную герметичность емкости на период транспортирования и срока хранения проду
