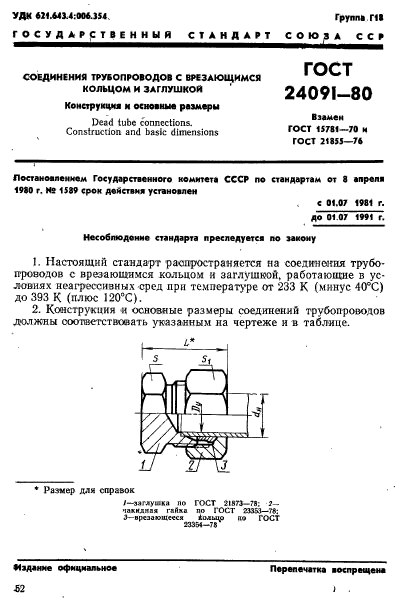

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮ ЗА ССР
УДИ 621.643.4:006.15* Групп! Г1»
СОЕДИНЕНИЯ ТРУ10ПР010Д01 С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ И ЗАГЛУШКОЙ
Конструкция и основные размеры
ГОСТ
24091-80
Взамен ГОСТ 15711-70 и ГОСТ 21SSS—76
Dead tube connections.
Construction and basic dimensions
T’ |
Постановлением Государственного комитета СССР no стандартам от • апреля 19*0 г. H« 1589 срои действия установлен
с 01.07 1981 г. до 01.07 1991 г.
Несоблюдение стандарта преследуется по декоиу
1. Настоящий стандарт распространяется на соединения трубопроводов с врезающимся кольцом и заглушкой, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40°С) до 393 К (плюс 120°С).
2. Конструкция и основные размеры соединений трубопроводов должны ооотюетствоиать указанным на чертеже и в таблице.
|
|
I—заглушка по ГОСТ 2187»-78: I-чакидява гайка по ГОСТ 278: 3- sp |
* Размер для справок
£2 j
Мадаиие официальное Перепечатка ■ оспр ещеьа

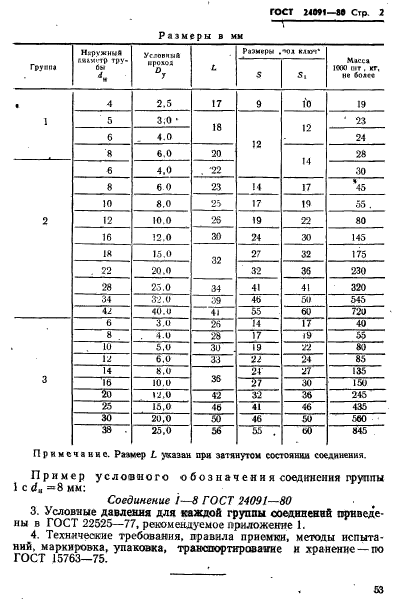

ГОСТ 24091—Ц Стр. 2
Размеры в мм
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание. Ра»м«р L указан при затянутом состоя кил соединения. |
Пример условного о б о з н а ч е н и я соединения группы 1 с du =8 мм:
Соединение 1—8 ГОСТ 24091-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
4. Технические требования, правила приемки, методы испытаний. маркировка, упаковка, транспортирование н хранение —по ГОСТ 15763-75.
S3

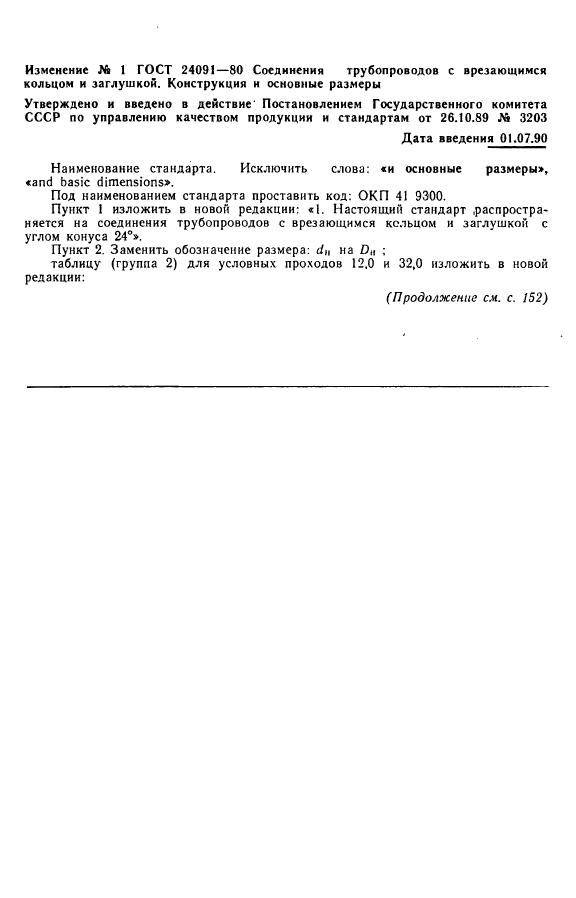

Изменение Nt 1 ГОСТ 24091-80 Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция и основные размеры
Утверждено и введено в действие’ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.89 № 3203
Дата введения 01.07.90
Наименование стандарта. Исключить слова: «и основные размеры», «and basic dimensions».
Под наименованием стандарта проставить код: ОКП 41 9300.
Пункт 1 изложить в новой редакции: «I. Настоящий стандарт .распространяется на соединения трубопроводов с врезающимся кольцом и заглушкой с углом конуса 24°».
Пункт 2. Заменить обозначение размера: d„ на D(, ;
таблицу (группа 2) для условных проходов 12.0 и 32,0 изложить в новой редакции:
(Продолжение см. с. 152)

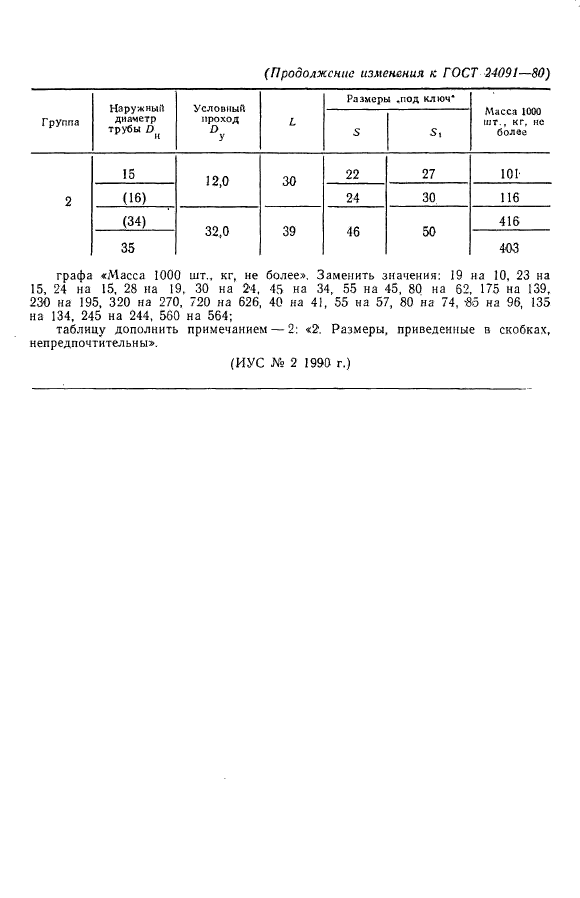

(Продолжение изменения к ГОСТ 24091—80)
|
Наружный диаметр трубы £>н |
Условный проход D У |
Размеры .под ключ* |
Масса 1000 шт., кг, не более |
|||
|
Г руппа |
L |
•S |
S, |
|||
|
15 |
12,0 |
30 |
22 |
27 |
101- |
|
|
2 |
(16) |
24 |
30 |
116 |
||
|
(34) |
32,0 |
39 |
46 |
50 |
416 |
|
|
35 |
403 |
|||||
графа «Масса 1000 шт., кг, не более». Заменить значения: 19 на 10, 23 на
15, 24 на 15, 28 на 19, 30 на 24. 45 на 34, 55 на 45, 80 на 62, 175 на 139, 230 на 195, 320 на 270, 720 на 626, 40 на 41, 55 на 57, 80 на 74, -85 на 96, 135 на 134, 245 на 244, 560 на 564;
таблицу дополнить примечанием — 2: «2. Размеры, приведенные в скобках, непредпочтительны».
(ИУС Ко 2 1990 г.)
