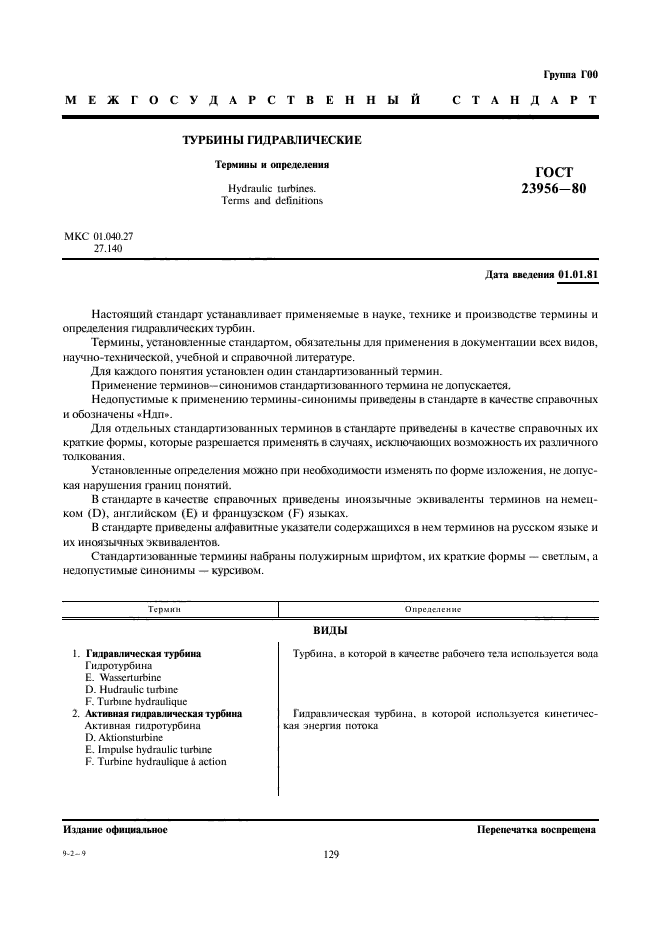

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТУРБИ Н Ы ГИДРАВЛИЧЕСКИ Е
Термины и определения
гост
23956-80
Hydraulic turbines. Terms and definitions
МКС 01.040.27 27.140
Дата введения 01.01.81
Настоящий стандарт устанавливает применяемые и науке, технике и производстве термины и определения гидравлических турбин.
Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин.
Применение терминов -синонимов стандартизованного термина не допускается.
Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте в качестве справочных приведены иноязычные эквиваленты терминов на немецком (D), английском (Е) и французском (F) языках.
В стандарте приведены атфавитные указатели содержащихся в нем терминов на русском языке и их иноязычных эквивалентов.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы — светлым, а недопустимые синонимы — курсивом.
Опреяслснис
Термин
ВИДЫ
Турбина, в которой в качестве рабочего тела используется вода
1. Гидравлическая турбина
Гидротурбина
E. Waacrturbine
D. Hudraulic turbine
F. Turbine hydrauliquc
|
2. Активная гидравлическая турбина Активная гидротурбина D. Aktionsturbine E. Impulse hydraulic turbine F. Turbine hydrauliquc Д action |
Гидравлическая турбина, в которой используется кинетическая энергия потока |
Издание официальное
Перепечатка воспрещена
9-2-9
129

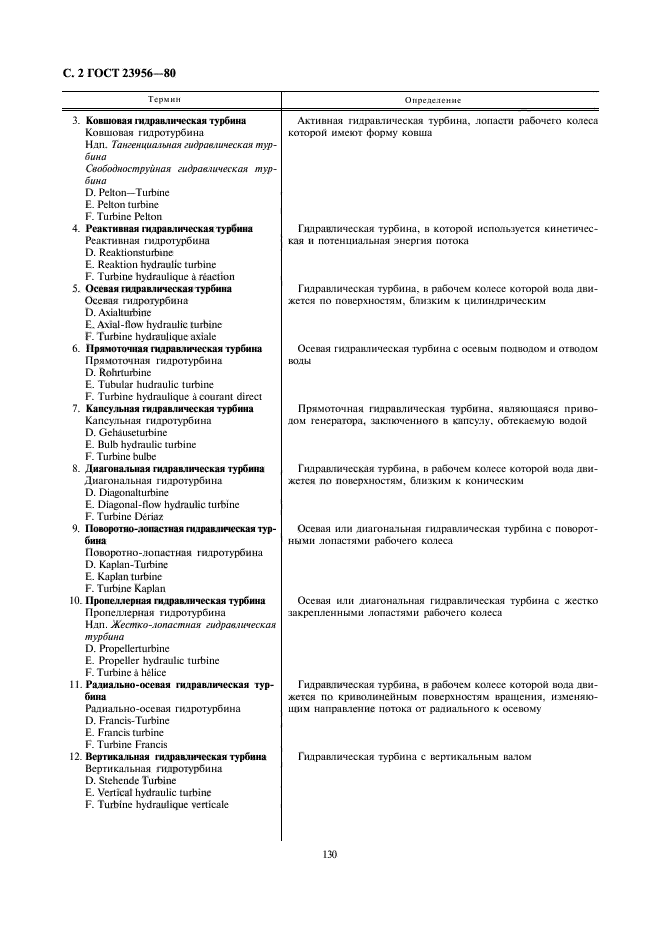

С. 2 ГОСТ 23956-80
|
Термин |
Определение |
|
3. Ковшовая гидравлическая турбина |
Активная гидравлическая турбина, лопасти рабочего колеса |
|
Ковшовая гидротурбина |
которой имеют форму ковша |
|
Ндп. Тангенциальна» гидравлическая тур |
|
|
бина |
|
|
Свободноструйная гидрав-шческая тур |
|
|
бина |
|
|
D. Pchon—Turbine |
|
|
Е. Pclton turbine |
|
|
F. Turbine Pclton |
|
|
4. Реактивная гидравлическая турбина |
Гидравлическая турбина, в которой используется кинетичес |
|
Реактивная гидротурбина |
кая и потенциальная энергия потока |
|
D. Reaktionsturbme |
|
|
Е. Rcaktion hydraulic turbine |
|
|
F. Turbine hydrauliquc a faction |
|
|
5. Осевая гидравлическая турбина |
Гидравлическая турбина, в рабочем колесе которой вода дви |
|
Осевая гидротурбина |
жется по поверхностям, близким к цилиндрическим |
|
D. Axialturbinc |
|
|
Е. Axial-How hydraulic turbine |
|
|
F. Turbine hydraulique axiale |
|
|
6. Прямоточная гидравлическая турбина |
Осевая гидравлическая турбина с осевым подводом и отводом |
|
Прямоточная гидротурбина |
воды |
|
D. Rohrtutbine |
|
|
Е. Tubular hudraulic turbine |
|
|
F. Turbine hydraulique acourant direct |
|
|
7. Капсульная гидравлическая турбина |
Прямоточная гидравлическая турбина, являющаяся приво |
|
Капсульная гидротурбина |
дом генератора, заключенного в капсулу, обтекаемую водой |
|
D. Gehauseturbine |
|
|
Е. Bulb hydraulic turbine |
|
|
F. Turbine bulbc |
|
|
S. Диагональная гидравлическая турбина |
Гидравлическая турбина, в рабочем колесе которой вода дви |
|
Диагональная гидротурбина |
жется по поверхностям, близким к коническим |
|
D. Diagonalturbinc |
|
|
Е. Diagonal-flow hydraulic tuibinc |
|
|
F. Turbine Dcriaz |
|
|
9. 11оворотно-лопастная гидравлическая тур |
Осевая или диагональная гидравлическая турбина с поворот |
|
бина |
ными лопастями рабочего колеса |
|
Поворотно-лопастная гидротурбина |
|
|
D. Kaptan-Turbine |
|
|
Е. Kaplan turbine |
|
|
F. Turbine Kaplan |
|
|
10. Пропеллерная гидравлическая турбина |
Осевая или диагональная гидравлическая турбина с жестко |
|
Пропеллерная гидротурбина |
закрепленными лопастями рабочего колеса |
|
Ндп. Жестко-лопастная гидравлическая |
|
|
турбина |
|
|
D. Propcllcrturbine |
|
|
Е. Propeller hydraulic turbine |
|
|
F. Turbine A helice |
|
|
11. Радиально-осевая гидравлическая тур |
Гидравлическая турбина, в рабочем колесе которой вода дви |
|
бина |
жется по криволинейным поверхностям вращения, изменяю |
|
Радиально-осевая гидротурбина |
щим направление потока от радиального к осевому |
|
D. Francis-Turbinc |
|
|
Е. Francis turbine |
|
|
F. Turbine Francis |
|
|
12. Вертикальная гидравлическая турбина |
Гидравлическая турбина с вертикальным валом |
|
Вер шкальная гидротурбина |
|
|
D. Stehcnde Turbine |
|
|
Е. Vertical hydraulic turbine |
|
|
F. Turbine hydraulique verticals |
130
|
ГОСТ 23956-80 С. 3 |
||||
|
||||
|

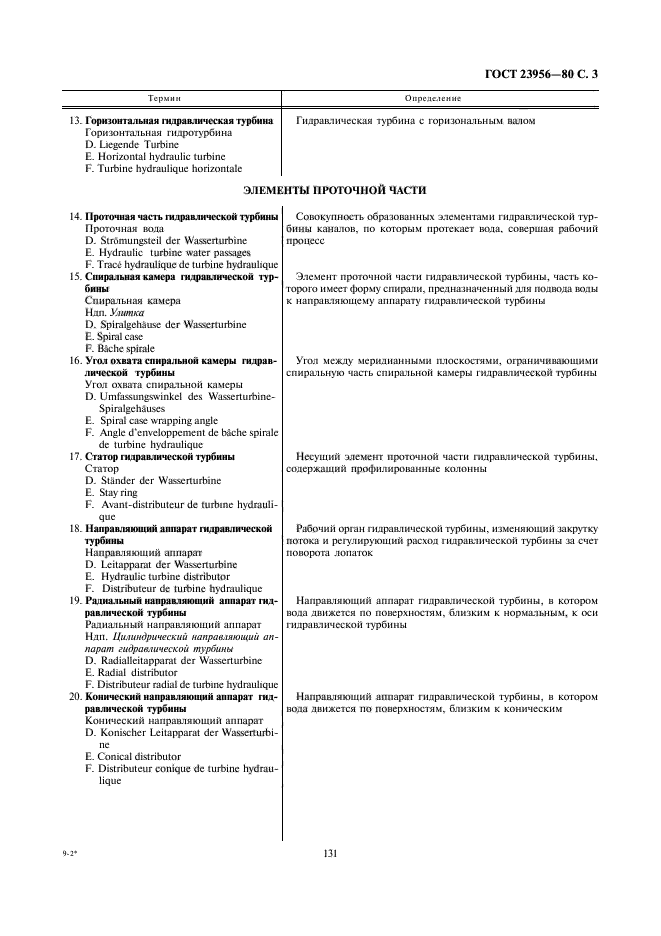

ЭЛЕМЕНТЫ ПРОТОЧНОЙ ЧАСТИ |
|
14. Проточная часть гидравлической турбины Проточная вода D. Stnimungstcil dcr Wasscrturbine E. Hydraulic turbine water passages F. Tract1 hydraulique dc turbine hydrauliquc 15. Спиральная камера гадравлической тур-бияы Спиральная камера Ндн. Улитка D. Spiralgehausc dcr Wasscrturbine E. Spiral case F. Вас he spirale 16. Угол охвата спиральной камеры гидравлической турбины Угол охвата спиральной камеры D. Umfassungswinkel des Wasserturbine-Spiralgch&uscs E. Spiral case wrapping angle F. Angle d’enveloppcment dc bache spirale de turbine hydraulique 17. Статор гидравлической турбины Статор D. StHndcr dcr Wasscrturbine E. Stay ring F. Avant-distributcur de turbine hydrauliquc IS. Направляющий аппарат гидравлической турбины Направляющий аппарат D. Leitapparat dcr Wasscrturbine E. Hydraulic turbine distributor F. Distributcur de turbine hydraulique 19. Радиальный направляющий аппарат гидравлической турбины Радиальный направляющий аппарат Нди. Цилиндрический направляющий аппарат гидравлической турбины D. Kadiallcitapparat dcr Wasscrturbine E. Radial distributor F. Distributcur radial de turbine hydraulique 20. Конический направляющий аппарат гидравлической турбины Конический направляющий аппарат D. Konischcr Leitapparat dcr Wasscrturbi-nc E. Conical distributor F. Distributcur conique dc turbine hydrau-liquc |
Совокупность образованных элементами гидравлической турбины каналов, по которым протекает вода, совершая рабочий процесс Элемент проточной части гидравлической турбины, часть которого имеет форму спирали, предназначенный для подвода волы к направляющему аппарату гидравлической турбины Угол между меридианными плоскостями, ограничивающими спиральную часть спиральной камеры гидравлической турбины Несущий элемент проточной части гидравлической турбины, содержащий профилированные колонны Рабочий орган гидравлической турбины, и зменяющий закрутку потока и регулирующий расход гидравлической турбины за счет поворота лопаток Напра&чяюший аппарат гидравлической турбины, в котором вода движется по поверхностям, близким к нормальным, к оси гидравлической турбины Направляющий аппарат гидравлической турбины, в кагором вода движется по поверхностям, близким к коническим |
131
С. 4 ГОСТ 23956 -80
Определение
Термин
|

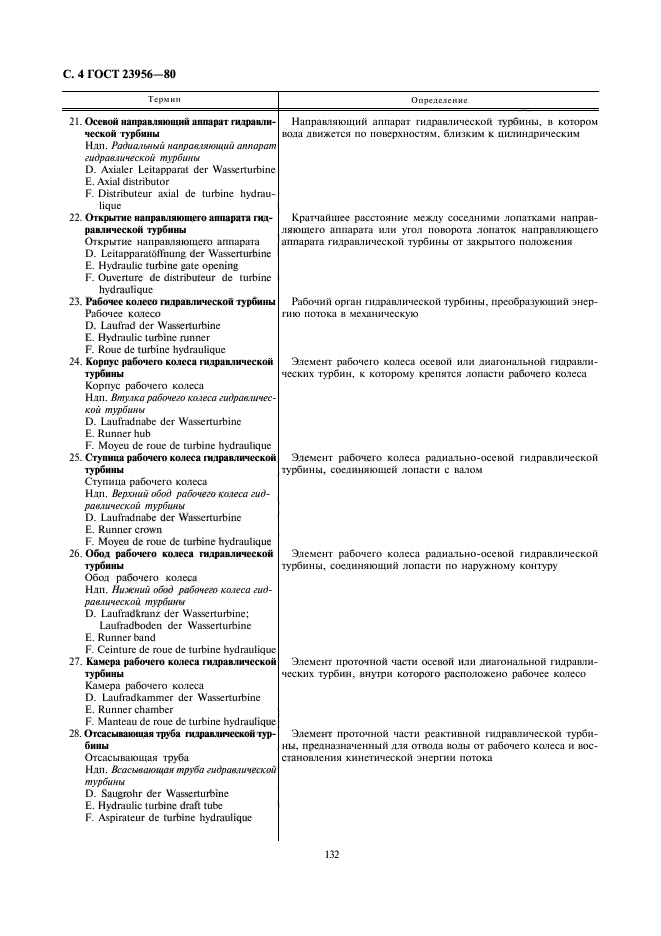

21. Осевой направляющий аппарат гидравлической турбины Ндп. Радиальный направляющий аппарат гидравлической турбины D. Axialcr Lcitapparat dcr Wasserturbinc E. Axial distributor F. Distributer axial dc turbine hydrauliquc 22. Открытие направляющего аппарата гидравлической турбины Открытие направляющего аппарата D. Leitapparat&ffnung dcr Wasserturbinc E. Hydraulic turbine gate opening F. Ouvcrturc de distributcur dc turbine hydrauliquc 23. Рабочее колесо гидравлической турбины Рабочее колесо D. Laufrad der Wasscrturbinc E. Hydraulic turbine runner F. Roue dc turbine hydrauliquc 24. Корпус рабочего колеса гилравлической турбины Корпус рабочего колеса Нди. Втулка рабочего колеса гидравлической турбины D. Laufradnabe dcr Wasscrturbinc E. Runner hub F. Moycu de roue de turbine hydrauliquc 25. Ступица рабочей» колеса гидравлической турбины Ступица рабочего колеса Ндп. Верхний обод рабочего колеса гидравлической турбины D. Laufradnabe dcr Wasserturbinc E. Runner crown F. Moycu dc roue de turbine hydrauliquc 26. Обод рабочего колеса гилравлической турбины Обод рабочего колсса Ндп. Нижний обод рабочего колеса гидравлической турбины D. Laufradkranz dcr Wasscrturbinc; Laufradboden dcr Wasscrturbinc E. Runner hand F. Ccinture dc roue dc turbine hydrauliquc 27. Камера рабочего колеса тнлравлической турбины Камера рабочего колсса D. Laufradkammcr dcr Wasscrturbinc E. Runner chamber F. Manteau dc roue dc turbine hydrauliquc 28. Огсасываюшая труба гилравлической турбины Отсасывающая труба Ндп. Всасывающая труба гидра&шческой турбины D. Saugrohr der Wasserturbinc E. Hydraulic turbine draft tube F. Aspirateur dc turbine hydrauliquc |
Направляющий аппарат гидравлической турбины, в котором вода движется по поверхностям, близким к цилиндрическим Кратчайшее расстояние между соседними лопатками направляющего аппарата или угол поворота лопаток направляющего аппарата гидравлической турбины от закрытого положения Рабочий орган гилрашшчсской турбины, преобразующий энергию потока в механическую Элемент рабочего колеса осевой или диагональной гидравлических турбин, к которому крепятся лопасти рабочего колсса Элемент рабочего колсса радиильно-оссвой гилравлической турбины, соединяющей лопасти с валом Элемент рабочего колсса радиильно-оссвой гидравлической турбины, соединяющий лопасти по наружному контуру Элемент проточной части осевой или диагональной гидравлических турбин, внугри которого расположено рабочее колесо Элемент проточной части реактивной гидравлической турбины. предназначенный для огвода воды от рабочего колеса и восстановления кинетической энергии погока |
132
ГОСТ 23956-80 С. 5
Определение
Термин
РАБОЧИЕ ПАРАМЕТРЫ
|

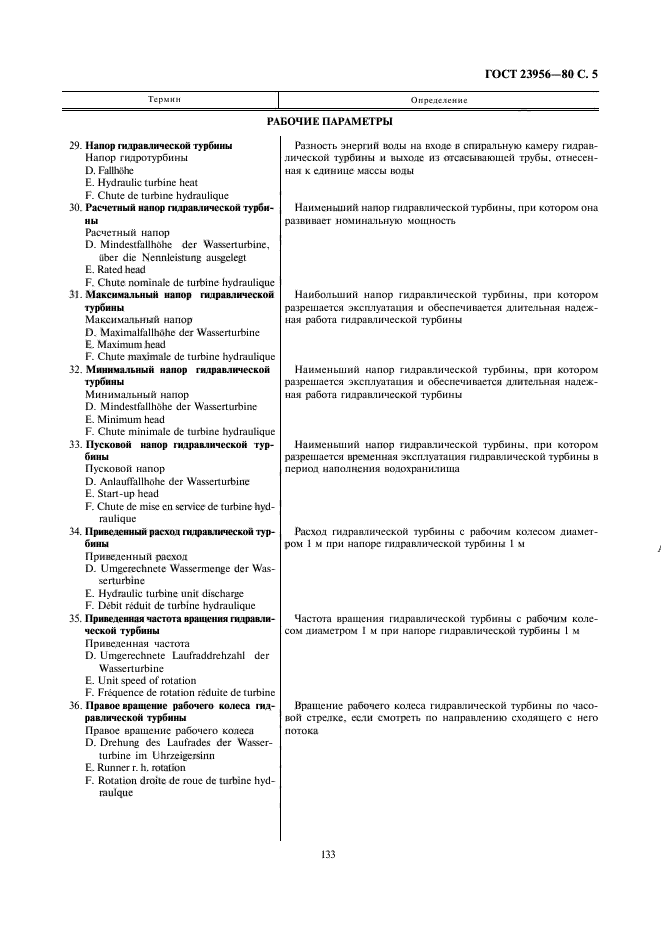

29. llanop гидравлической турбины Напор гидротурбины D. FallhOhc E. Hydraulic turbine heat F. Chute de turbine hydrauliquc 30. Расчетный напор гидравлической турбины Расчетный напор D. Mindcstfallhohc der Wasscrturbine, flber die Nennleistung ausgclcgt E. Rated head F. Chute nominate de lurbine hydrauliquc 31. Максимальный напор гидравлической турбины Максимальный напор D. Maximalfallhohe der Wasserturbinc E. Maximum head F. Chute maximale de turbine hydrauliquc 32. Минимальный напор гилравлнчсской турбины Минимальный напор D. Mindcstlalllnihe der Wasscrturbine E. Minimum head F. Chute minimalc de turbine hydrauliquc 33. Пусковой напор гилравлнчсской турбины Пусковой напор D. Anlauflallhohc der Wasserturbinc E. Start-up head F. Chute de inise cn service de turbine hydrauliquc 34. Приведенный расход гидравлической турбины Приведенный расход D. Umgccechncte Wassermcnge der Was-serturbinc E. Hydraulic turbine unit discharge F. Dibit rcduit de turbine hydrauliquc 35. 11ривслснная частота вращения гидравлической турбины Приведенная частота D. Umgcrcchnctc Laufraddrch/ahl der Wasscrturbine E. Unit speed of rotation F. Frequence de rotation reduite de turbine 36. Правое вращение рабочего колеса гидравлической турбины Правое вращение рабочего колеса D. Drehung des LauTrades der Wasser-turbine im Uhrzcigersinn E. Runner r. h. rotation F. Rotation droitc de roue de turbine hyd-raulque |
Разность энергий воды на входе в спиральную камеру гидравлической турбины и выходе из отсасывающей трубы, отнесенная к единице массы воды Наименьший напор гидравлической турбины, при котором она развивает номинальную мощность Наибольший напор гидравлической турбины, при котором разрешается эксплуатация и обеспечивается длительная надежная работа гидравлической турбины Наименьший напор гидравлической турбины, при котором разрешается эксплуатация и обеспечивается длительная надежная работа гидравлической турбины Наименьший напор гидравлической турбины, при котором разрешается временная эксплуатация гидравлической турбины в период наполнения водохранилища Расход гидравлической турбины с рабочим колесом диаметром 1 м при напоре гидравлической турбины 1 м Частота вращения гидравлической турбины с рабочим колесом диаметром I м при напоре гидравлической турбины I м Вращение рабочего колеса гидравлической турбины по часовой стрелке, если смотреть по направлению сходящего с него потока |
133
С. 6 ГОСТ 23956 -80
Определение
Термин
|

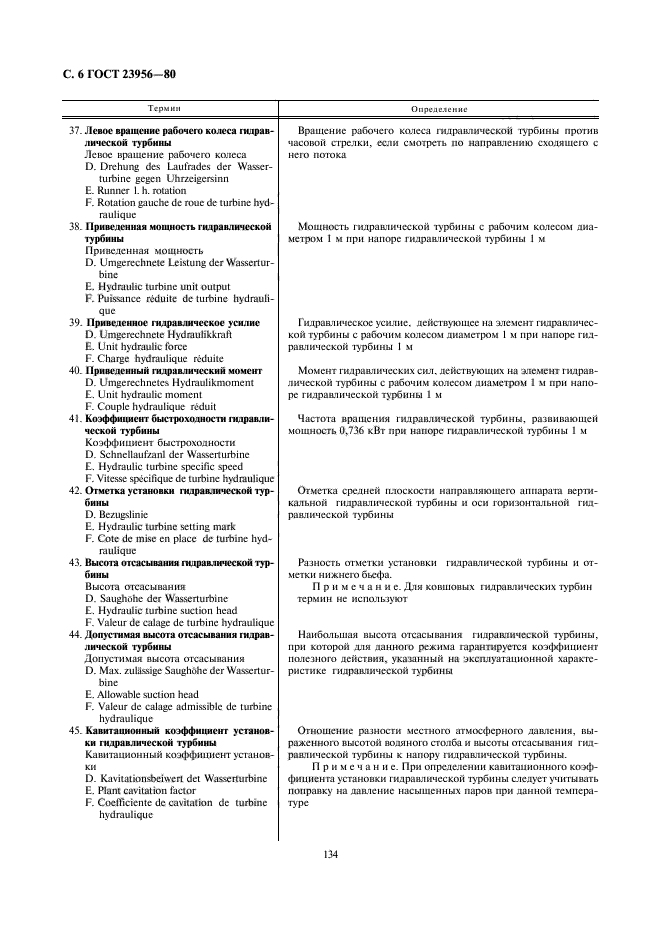

37. Левое вращение рабочего колеса гилрав-личсской турбины Левое врашснис рабочего колеса D. Drehung des Laufrades der Wasser-turbine gegen Uhrzeigersinn E. Runner I. h. rotation F. Rotation gauche dc roue de turbine hydrauliquc 38. Привеленная мощность гилравличеекой турбины Приведенная мощность D. Umgerechnete Lcistung der Wassertur-bine E. Hydraulic turbine unit output F. Puissance rcduite de turbine hydrauli-quc 39. Приведенное гидравлическое усилие D. Umgerechnete Hydraulikkraft E. Unit hydraulic force F. Charge hydrauliquc rcduite 40. Приведенный гидравлический моменг D. Umgercchnctcs Hydraulikmomcnt E. Unit hydraulic moment F. Couple hydrauliquc rcduit 41. Коэффициент быстроходности гмдраяли-ческой турбины Коэффициент быстроходности D. Schncllaufzanl der WasseHurbinc E. Hydraulic turbine specific speed F. Vitesse spccifique dc turbine hydrauliquc 42. Отметка установки гидравлической турбины D. Bezugslinic E. Hydraulic turbine setting mark F. Cote dc mise cn place de turbine hydrauliquc 43. Высота отсасывания гидравлической турбины Высота отсасывания D. Saughiihe der Wasserturbine E. Hydraulic turbine suction head F. Valeur de calage dc turbine hydrauliquc 44. Допустимая высота отсасывания гидравлической пронны Допустимая высота отсасывания D. Max. zulilssigc Saughohe der Wassertur-bine E. Allowable suction head F. Valeur dc calage admissible dc turbine hydrauliquc 45. Кавитаинонный коэффициент установки гидравлической турбины Кавитаинонный коэффициент установки D. Kavitationsbeiwcrt det Wasserturbine E. Plant cavitation factor F. Cocfficientc dc cavitation dc turbine hydrauliquc |
Врашснис рабочего колеса гидравлической турбины против часовой стрелки, если смотреть по направлению сходящего с него погока Мощность гидравлической турбины с рабочим колесом диаметром 1 м при напоре гидравлической турбины 1 м Гидравлическое усилие, действующее на элемент гидравлической турбины с рабочим колесом диаметром 1 м при напоре гидравлической турбины I м Момент гидравлических сил, действующих на элемент гидравлической турбины с рабочим колесом диаметром 1 м при напоре гидравлической турбины 1 м Частота вращения гидравлической турбины, развивающей мощность 0,736 кВт при напоре гидравлической турбины 1 м Отметка средней плоскости направляющего аппарата вертикальной гидравлической турбины и оси горизонтальной гидравлической турбины Разность отметки установки гидравлической турбины и отметки нижнего бьефа. П р и м е чани с. Для ковшовых гидравлических турбин термин не используют Наибольшая высота отсасывания гидравлической турбины, при которой для данного режима гарантируется коэффициент полезного действия, указанный на эксплуатационной характеристике гидравлической турбины Отношение разности местного атмосферного давления, выраженного высотой водяного столба и высоты отсасывания гидравлической турбины к напору гидравлической турбины. П р и м с ч а н и с. При определении кавитационного коэффициента установки гидравлической турбины следует учитывать поправку на даапснис насыщенных паров при данной температуре |
134
ГОСТ 23956-80 С. 7
Определение
Термин
|
46. Критический кавитационный коэффициент гидравлической турбины Критический кавитационный коэффициент D. Kritischer Kavitationsbeiwcrt der Was-scrturbine E. Critical cavitation coefficient F. Coefficient dc covitation critique dc turbine hydraulique |
Наименьшее значение кавитационного коэффициента установки гидравлической турбины, при котором допускается ее эксплуатация |
ХАРАКТЕРИСТИКИ
|
47. Универсальная характеристика гидравлической турбины Унинсрсатьная характеристика D. Universelle Charakteristik mit Nennwer-ten E. Hydraulic turbine hill diagram F. Caracteristiquc dc module 4S. Проне.глсрная характеристика поворотно-лопастной гидравлической турбины Пропеллерная характеристика D. Universelle Charakteristik for Kaplan-Turbine bei bestimmtem Winkel E. Hydraulic turbine propeller characteristics F. Caractcristique d’helice dc turbine Kaplan 49. Линия 5 %-вого rariaca мощности гидравлической турбины Линии 5 %-ного запаса мощности D. Lime der 5 %-Lcistungsreserve der Wasserturbinc E. 5 % output margin line F. Ligne dc 5 % dc marge dc puissance dc turbine hydraulique 50. .Эксплуатационная характеристика гидравлической турбины Эксплуатационная характеристика D. Bctricbscharaktcristik der Wascrturbinc E. Hydraulic turbine performance characteristics F. Caractcristique dc fonctionnement dc turbine hydraulique 51. Линия ограничения мощности гидравлической турбины Линин ограничения мошности D. Leistungsbcgrcn/.ungslinic der Wasser-turbine E. Output limit line F. Ligne dc limitation dc puissance dc turbine hydraulique 52. Комбинаторная гавнснмость гидравлической турбины Комбинаторная зависимость D. Abhiingigkeit zwischcn Leitschaufel- und Laufschaufclregelung E.Catc-bladc relationship F. Loi dc conjugaison a came dc turbine hydraulique |
Совокупность изолиний, определяющих зависимость коэг{к|>и-циенга полезного действия, критического кавитационного коэффициента. открытия направляющего аппарата и угла установки лопастей рабочего колеса гидравлической турбины от приведенных расхода it частоты вращения гидравлической турбины Универсальная характеристика гидравлической турбины при определенном угле установки лопастей рабочего колеса Линия на универсальной характеристике гидравлической турбины. определяющая режимы, соответствующие 95 %-ной предельно допустимой мощности модели гидравлической турбины Совокупность изолиний, определяющих зависимость коэффициента полезного действия и допустимой высоты обсасывания от напора и мощности гидравлической турбины Линия на эксплуатационной характеристике гидравлической турбины, определяющая режимы с наибольшими или наименьшими допустимыми значениями мощности Зависимость отверстия направляющего аппарата гидравличес-кой турбины от угла установки лопастей рабочего колеса, соответствующая наибольшему коэффициенту полезного действия но всем диапазоне нагрузок и напоров гидравлической турбины |
135
С. 8 ГОСТ 23956 -80
|
Термин |
Определение |
|

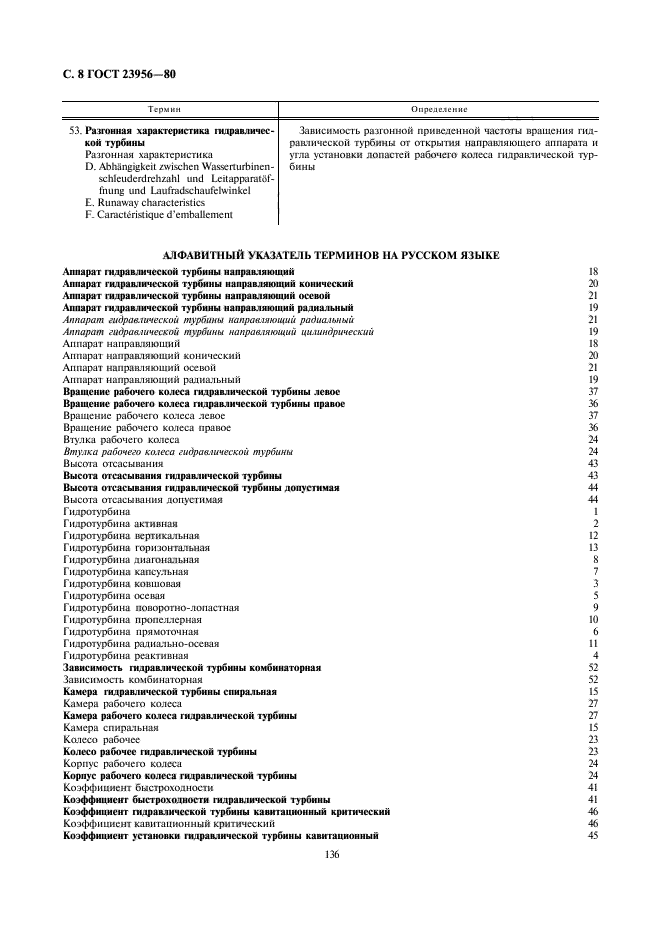

53. Ра йонная характеристика шлравличсс-кой турбины Районная характеристики! D. AbhSngigkcit /wischen Wasserturbinen-schlcudcrdrchzahl und Lcitapparatflf-fnung und Laufradschaufchvinkel E. Runaway characteristics F. Caract^risiique d’cmballcment |
Зависимость разгонной приведенной частоты вращения гид-раатичсской турбины or открытия направляющего аппарата и угла установки лопастей рабочего колеса гидравлической турбины |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
Аппарат гидравлической турбины направляющий 18
Аппарат гидравлической турбины направляющий конический 20
Аппарат гидравлической турбины направляющий оссвой 21
Аппарат гидравлической турбины направляющий радиальный 19
Аппарат гидравлической турбины напраеияющий радиа.шшй 21
Аппарат гидравлической турбины направляющий цилиндрический 19
Аппарат направляющий 18
Аппарат направляющий конический 20
Аппарат направляющий осевой 21
Аппарат направляющий радиальный 19
Вращение рабочего колеса гидравлической турбины левое 37
Вращение рабочего колеса гидравлической турбины правое 36
Вращение рабочего колеса левое 37
Вращение рабочего колеса правое 36
Втулка рабочего колеса 24
Втулка рабочего колеса гифа&шческой турбины 24
Высота отсасывании 43
Высота отсасывания гидравлической турбины 43
Высота отсасывания гидравлической турбины допустимая 44
Высота отсасывании допустимая 44
Гидротурбина 1
Гидротурбина активная 2
Гидротурбина вертикальная 12
Гидротурбина горизонтальная 13
Гидротурбина диагональная 8
Гидротурбина капсульная 7
Гидротурбина ковшовая 3
Гидротурбина осевая 5
Гидротурбина поворотно-лопастная 9
Гидротурбина пропеллерная 10
Гидротурбина прямоточная 6
Гидротурбина радиально-осевая II
Гидротурбина реактивная 4
Зависимость гидравлической турбины комбинаторная 52
Зависимость комбинаторная 52
Камера гидравлической турбины спиральная 15
Камера рабочею колеса 27
Камера рабочего колеса гидравлической турбины 27
Камера спиральная 15
КОЯССО рабочее 23
Колесо рабочее гидравлической турбины 23
Корпус рабочего колеса 24
Корпус рабочего колеса гидравлической турбины 24
Коэффициент быстроходности 41
Коэффициент быстроходности гидравлической турбины 41
Коэффициент гидравлической турбины кавитационный критический *46
Коэффициент кавитационный критический 46
Коэффициент установки гидравлической турбины кавитационный 45
136
ГОСТ 23956-80 С. 9
Коэффициент установки кавитационный 45
Линия ограничения мощности 51
Линия ограничения мощности гидравлической турбины 51
Линия 5 %-ного запаса мощности 49
Линия 5 %-ного запаса мсмцности гидравлической турбины 49
Момент гидравлический приведенный 40
Мощность приведенная 38
Мощность приведенная гидравлической турбины 38
Напор гидравлической турбины 29
Напор гидравлической турбины максимальный 31
Напор гидравлической турбины минимальный 32
Напор гидравлической турбины пусковой 33
Напор гидравлической турбины расчетный 30
Напор гидротурбины 29
Напор максимальный 31
Напор мишшальный 32
Напор пусковой 33
Напор расчетный 30
Обод рабочего колеса 26
Обод рабочего колеса гидравлической турбины 26
Обод рабочего колеса гидравлической турбины верхний 25
Обод рабочего колеса гидравлической турбины нижний 26
Открытие направляющего аппарата 22
Открытие направляющего аппарата гидравлической турбины 22
Отметка установки гидравлической турбины 42
Часть проточная 14
Часть проточная гидравлической турбины 14
Частота вращения гидравлической турбины приведенная 35
Частота вращения приведенная 35
Расход гидравлической турбины приведенный 34
Расход приведенный 34
Статор 17
Статор гидравлической турбины 17
Ступица рабочего колеса 25
Ступица рабочего колеса гидравлической турбины 25
Труба всасывающая гидравлической турбины 28
Труба отсасывающая 28
‘Груба отсасывающая гидравлической турбины 28
Турбина гидравлическая I
Турбина гидравлическая активная 2
Турбина гидравлическая вертикальная 12
Турбина гидравлическая гори метальная 13
Турбина гидравлическая диагональная 8
Турбина гидравлическая жестко-лопастная 10
‘Турбина гидравлическая капсульная 7
Турбина гидравлическая ковшовая 3
Турбина гидравлическая осевая 5
Турбина гидравлическая поворотно-лопастная 9
Турбина гидравлическая пропеллерная 10
Турбина гидравлическая прямоточная 6
Турбина гидравлическая радиально-осевая 11
Турбина гидравлическая реактивная 4
Турбина гидравлическая свободноструйная 3
Турбина гидравлическая тангемциагьиая 3
Угол охвата спиральной камеры 16
Угол охвата спиральной камеры гидравлической турбины 16
Улитка 15
Усилие гидравлическое приведенное 39
Характеристика гидравлической турбины разгонная 53
Характеристика гидравлической турбины универсальная 47
Характеристика гидравлической ту рбины эксплуатационная 50
Характеристика поворотно-лопастной 1идравлической турбины пропеллерная 48
137
С. 10 ГОСТ 23956-80
Характеристика пропеллерная 48
Характеристика разгонная 53
Характеристика универсальная 47
Характеристика эксплуатационная 50

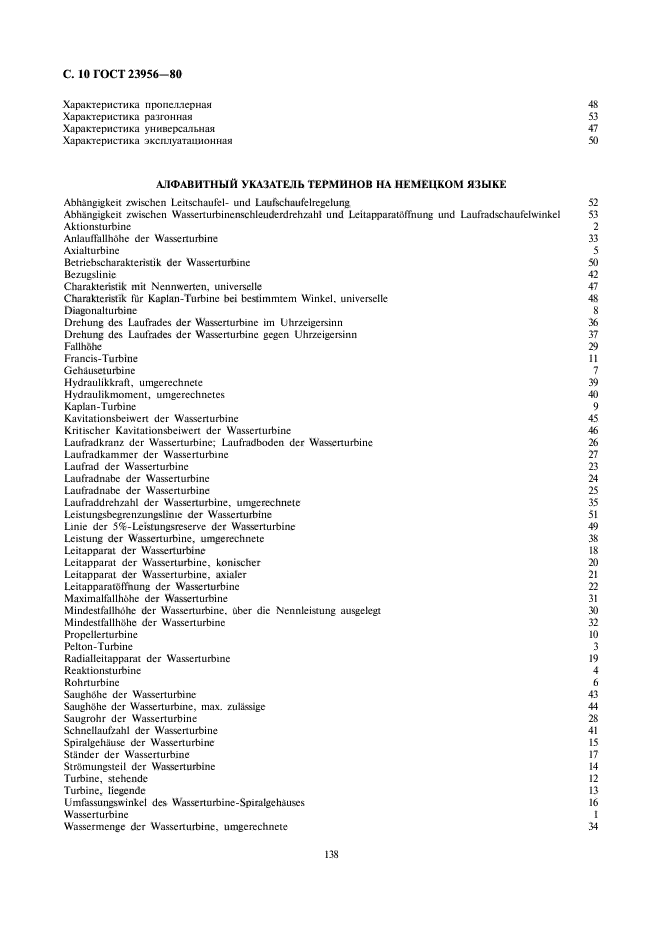

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ
Abh£ngigkcit zwischen Leitschaufcl- und Laufschuufclrcgclung 52
Abhiingigkcit zwischen Wassemirbincnschlcudcrdrchzahl und LeitapparattilTnung und Laufradschaufclwinkel 53
Aktionsturbine 2
AnlaulTallhohe der Wasserturbine 33
Axialturbinc 5
Betricbscharaktcristik der Wassertuibine 50
Bczugslinic 42
Charakteristik mil Nennweitcn, univereelle 47
Charakteristik lUr Kaplan-Turbine bei bcstimmtem Winkel. univen;cllc 48
Diagonalturbine 8
Drehung dcs Lautrades der Wasserturbine im Uhrzcigcrsinn 36
Drehung des Laulradcs der Wasserturbine gegen Uhrzeigcn>inn 37
Fallhdhc 29
Francis-Turbine 11
Gchiluscturbinc 7
Hydraulikkraft, umgercchncie 39
Hvdraulikrnomcnt, umgerechnetes 40
Kaplan-Turbine 9
Kavitationsbeiwert der Wasserturbine 45
Kritischer Kavitationsbeiwert der Wasserturbine 46
Lautradkranz der Wasserturbine; Laufradbodcn der Wasserturbine 26
Laufradkammer der Wasserturbine 27
Laufrad der Wasserturbine 23
Laufradnabc der Wasserturbine 24
Laulradnabe der Wasserturbine 25
Laufraddrchzahl der Wasserturbine, umgerechnetc 35
Lcistungsbegrenzungslinic der Wassertuibine 51
Linie der 5%-Lcistungsrcscrve der Wasserturbine 49
Lcistung der Wasserturbine, umgerechnetc 38
Lcitapparal der Wasserturbine 18
Lcitapparat der Wasserturbine, konischer 20
Lcitapparal der Wasserturbine, axialer 21
Leitapparat6ffnung der Wasserturbine 22
Maximalfalllu’vhc der Wasserturbine 31
Mindcstfalltohc der Wasserturbine. ubcr die Ncnnleistung ausgelegt 30
Mindcstfallhtthc der Wasserturbine 32
Propcllcrturbinc 10
Pelton-Turbine 3
Radialleitapparat der Wasserturbine 19
Rcaktionsturbine 4
Rohrturbinc 6
Saughtihc dcr Wassertuibine 43
Saughehc der Wasserturbine, max. zul&sigc 44
Saugrohr dcr Wasserturbine 28
Schncllaufzahl dcr Wasserturbine 41
Spiralgehiiuse der Wasserturbine 15
StSndcr dcr Wasserturbine 17
Strdmungsteil dcr Wasserturbine 14
Turbine, stehendc 12
Turbine, licgcnde 13
Umtassungswinkcl dcs Wasscrturbine-Spiralgchiiuscs 16
Wasserturbine I
Wassermcngc dcr Wasserturbine. umgercchncie 34
138
ГОСТ 23956-80 С. 11
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
Allowable suction head
Axial distributor
Axial-tlow hydraulic turbine
Bulb hudraulic turbine
Conical distributor
Critical cavitation coefficient
Diagonal-How hydraulic turbine
5 % output margin line
Francis turbine
Gate-bladc relationship
Horizontal hydraulic turbine
Hudraulic turbine
Hydraulic turbine distributor
Hydraulic turbine draft tube
Hydraulic turbine gate opening
Hydraulic turbine head
Hydraulic turbine hill diagram
Hydraulic turbine performance characteristics
Hydraulic turbine propeller characteristics
Hydraulic turbine runner
Hydraulic turbine setting mark
Hydraulic turbine specific speed
Hydraulic turbine suction head
Hydraulic turbine unit discharge
Hydraulic turbine unit output
Hydraulic turbine water passages
Impulse hydraulic turbine
Kaplan turbine
Maximum head
Minimum head
Output limit line
Pelton turbine
Plant cavitation factor
Propeller hydraulic turbine
Radial distributor
Rated head
Reaction hydraulic turbine Runaway characteristics Runner band Runner chamber Runner crown Runner hub Runner I. h. rotation Runner r. h. rotation Spiral case
Spiral case wrapping angle Start-up head Stay ring
Tubular hydraulic tuibine Unit hydraulic force Unit hydraulic moment Unit speed of rotation Vertical hydraulic turbine
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
Angle d’enveloppemcnt de bache spiralc dc turbine hydraulique Aspirateur dc turbine hydraulique Avant-distributcur dc turbine hydraulique Вас lie spiralc
139
С. 12 ГОСТ 23956-80
Caractcristiquc d’cmballcmcnt
Caractcristiquc dc fonctionncment dc turbine hydrauiiquc
Caractcristiquc d’hclicc dc turbine Kaplan
Caractcristiquc dc moddc
Ccinturc dc roue dc turbine hydrauiiquc
Charge hydrauiiquc rcduitc
Chute maximalc dc turbine hydrauiiquc
Chute minimalc dc turbine hydrauiiquc
Chute dc mise cn service dc turbine hydrauiiquc
Chute nominate dc turbine hydrauiiquc
Chute dc turbine hydrauiiquc
Coefficient dc cavitation critique de turbine hydrauiiquc
Coefficient dc cavitation dc turbine hydrauiiquc
Cote dc raise en place de turbine hydrauiiquc
Couple hydrauiiquc rcduit
D^bit rcduit dc turbine hydrauiiquc
Distributcur axial de turbine hydrauiiquc
Distributcur conique dc turbine hydrauiiquc
Distributcur radial dc turbine hydrauiiquc
Distributcur dc turbine hydrauiiquc
Frequence dc rotation rcduitc dc turbine hydrauiiquc
Ligne dc limitation dc puissance de turbine hydrauiiquc
Ligne dc 5 % dc marge dc puissance de turbine hydrauiiquc
Loi dc conjugaison a came de turbine hydraulique
Manleau de roue dc turbine hydrauiiquc
Moycu dc roue de turbine hydrauiiquc
Moycu dc roue dc turbine hydraulique
Ouvcrturc de distributcur dc turbine hydraulique
Puissance reduitc dc turbine hydrauiiquc
Rotation droitc dc roue dc turbine hydraulique
Rotation gauche de roue dc turbine hydrauiiquc
Roue de turbine hydraulique
Tracc hydrauiiquc dc turbine hydraulique
Turbine bulbc
Turbine Dcriaz
Turbine Francis
Turbine a hclicc
Turbine hydraulique
Turbine hydrauiiquc 4 action
Turbine hydrauiiquc axialc
Turbine hydraulique 4 courant direct
Turbine hydraulique horizontale
Turbine hydrauiiquc & reaction
Turbine hydrauiiquc vcrticalc
Turbine Kaplan
Turbine Pelton
Valcur de ealage admissible dc turbine hydraulique Valcur dc ealage dc turbine hydrauiiquc Vitesse spccifiquc dc turbine hydrauiiquc
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством энергетического машиностроения
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР стандартам от 24.01.80 № 326
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ
140
