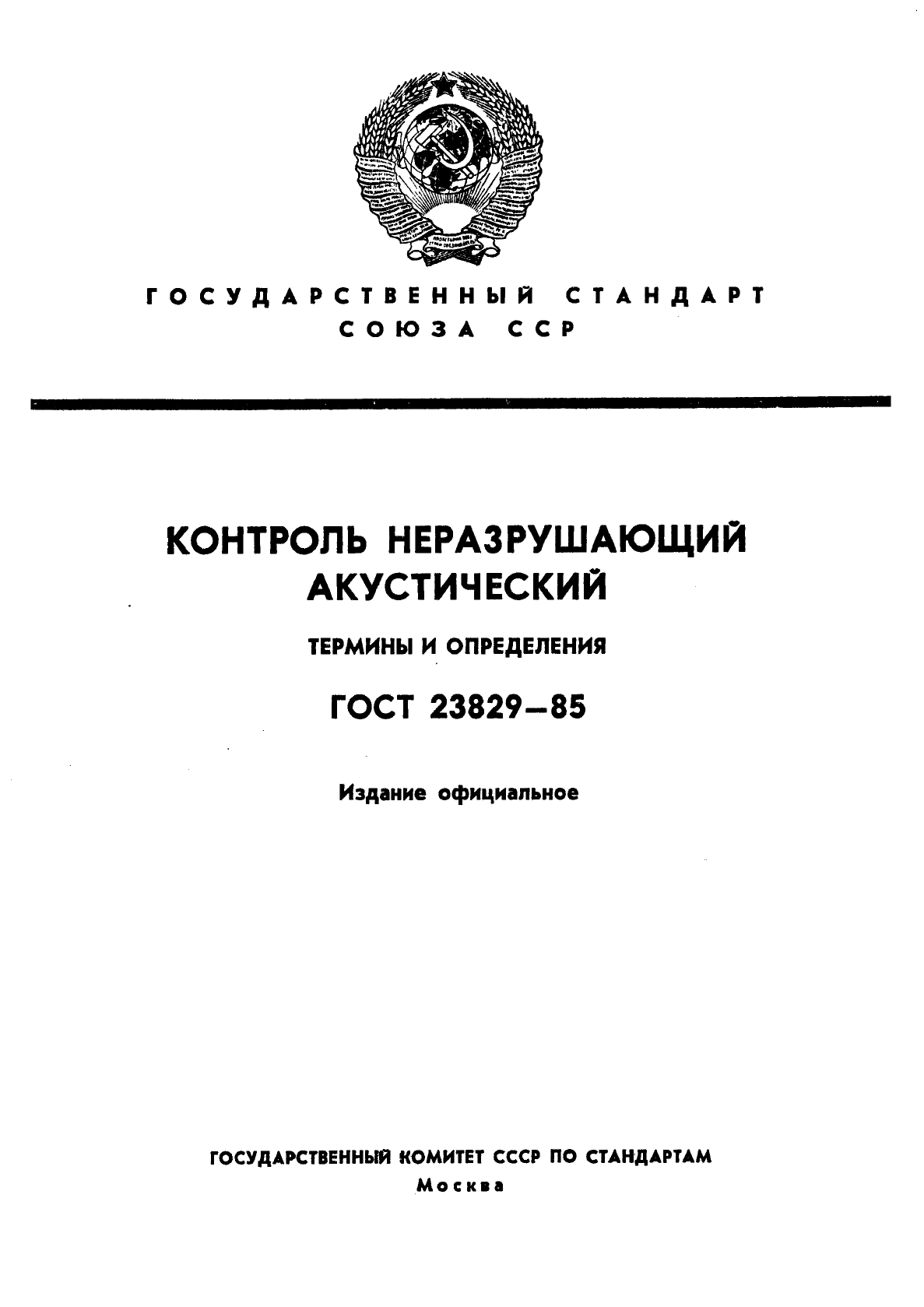

ГОСУДАРСТВЕННЫЙ стандарт СОЮЗА ССР
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ АКУСТИЧЕСКИЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 23829-85
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

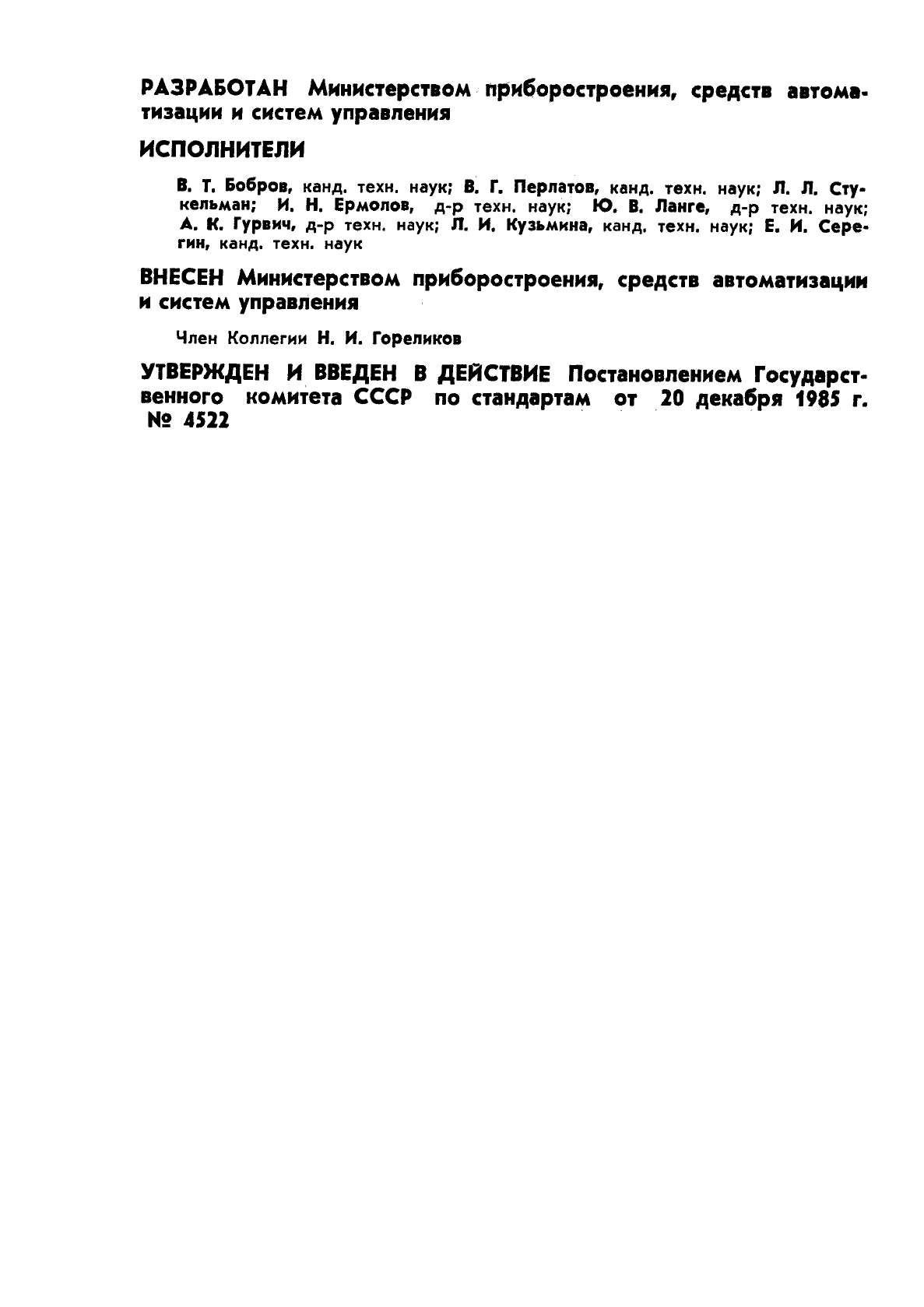

РАЗРАБОТАН Министерством приборостроения, средств автоматизации и систем управления
ИСПОЛНИТЕЛИ
В. Т. Бобров, канд. техн. наук; В. Г. Перлатов, канд. техн. наук; Л. Л. Сту-кельман; И. Н. Ермолов, д-р техн. наук; Ю. В. Ланге, д-р техн. наук; А. К. Гурвич, д-р техн. наук; Л. И. Кузьмина, канд. техн. наук; Е. И. Серегин, канд. техн. наук
ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления
Член Коллегии Н. И. Гореликов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 декабря 1985 г. № 4522

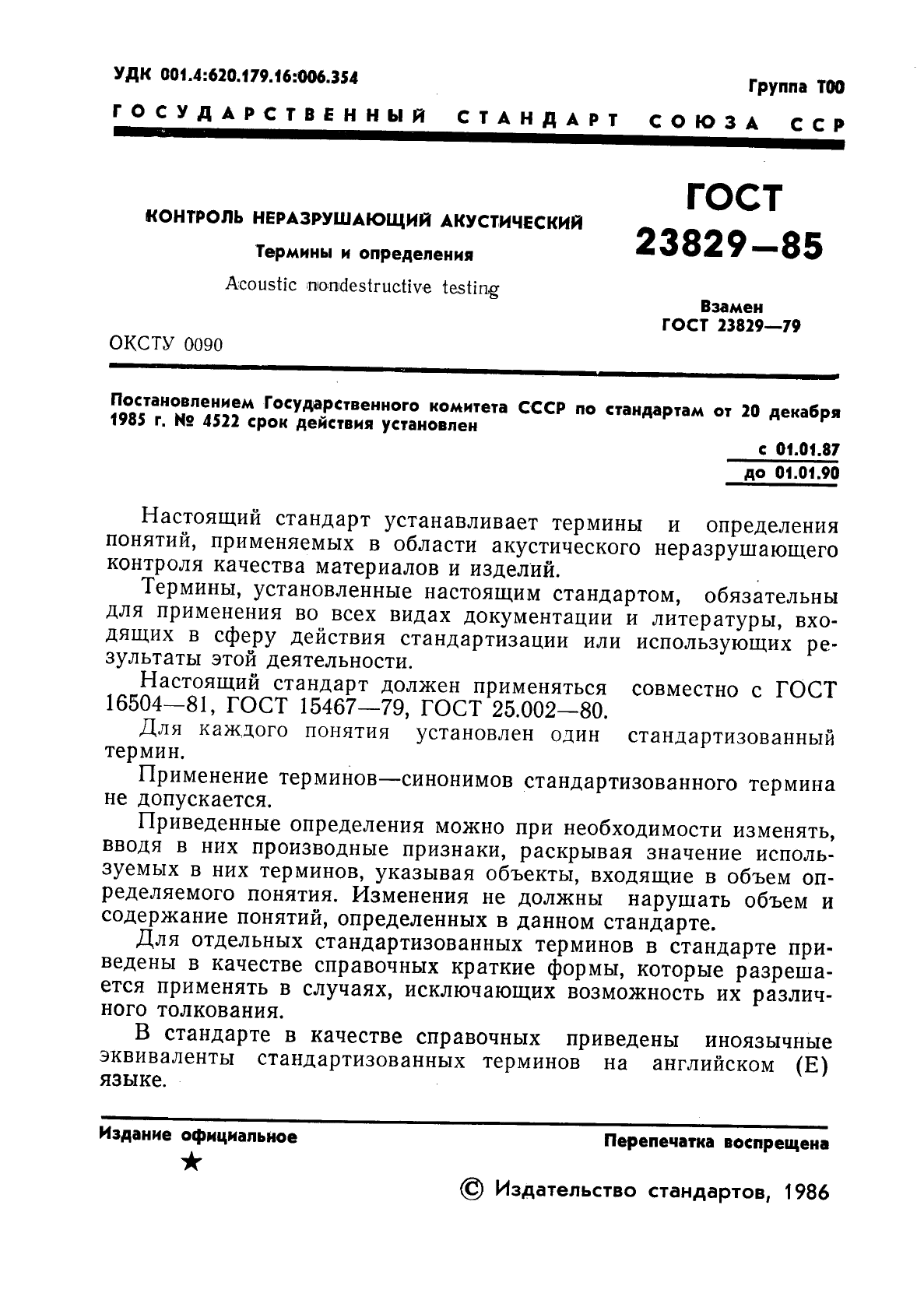

УДК 001.4:620.179.16:006.354 Группа ТОО
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ АКУСТИЧЕСКИЙ Термины и определения Acoustic nondestructive testing |
ГОСТ 23829-85 Взамен ГОСТ 23829-79 |
ОКСТУ 0090
Постановлением Государственного комитета СССР по стандартам от 20 декабря 1985 г. № 4522 срок действия установлен
с 01.01.87 до 01.01.90
Настоящий стандарт устанавливает термины и определения понятий, применяемых в области акустического неразрушающего контроля качества материалов и изделий.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.
Настоящий стандарт должен применяться совместно с ГОСТ 16504-81, ГОСТ 15467-79, ГОСТ 25.002-80.
Для каждого понятия установлен один стандартизованный термин.
Применение терминов—синонимов стандартизованного термина не допускается.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
В стандарте в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (Е) языке.
|
Издание официальное ★ |
Перепечатка воспрещена (6) Издательство стандартов, 1986 |

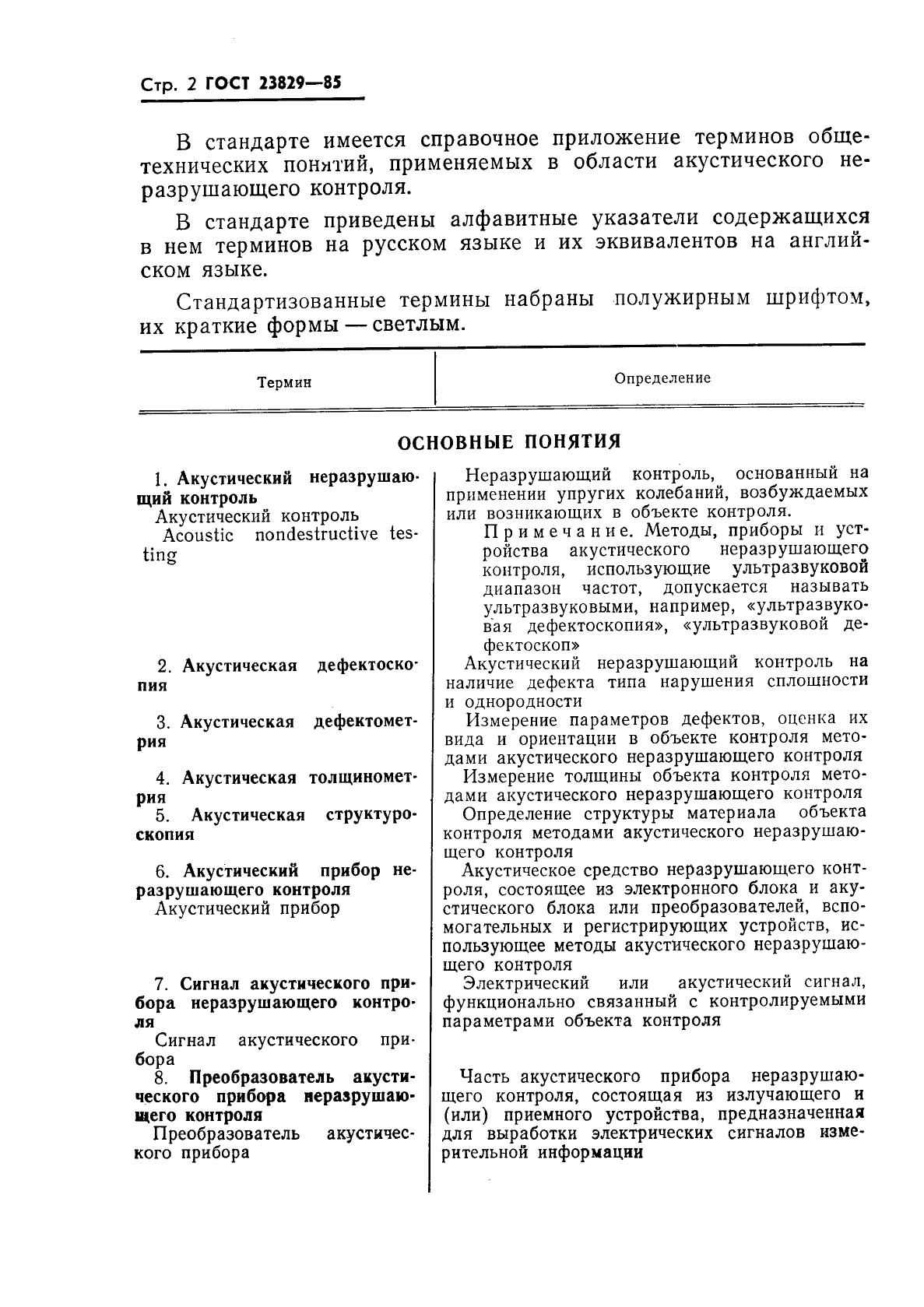

Стр. 2 ГОСТ 23829-85
В стандарте имеется справочное приложение терминов общетехнических понятий, применяемых в области акустического неразрушающего контроля.
В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их эквивалентов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы — светлым.
Определение
Термин
ОСНОВНЫЕ ПОНЯТИЯ
|
1. Акустический неразрушающий контроль Акустический контроль Acoustic nondestructive testing 2. Акустическая дефектоскопия 3. Акустическая дефектомет-рия 4. Акустическая толщиномет-рия 5. Акустическая структуро-скопия 6. Акустический прибор неразрушающего контроля Акустический прибор 7. Сигнал акустического прибора неразрушающего контроля Сигнал акустического прибора 8. Преобразователь акустического прибора перазрушаю-щего контроля Преобразователь акустического прибора |
Неразрушающий контроль, основанный на применении упругих колебаний, возбуждаемых или возникающих в объекте контроля. Примечание. Методы, приборы и устройства акустического неразрушающего контроля, использующие ультразвуковой диапазон частот, допускается называть ультразвуковыми, например, «ультразвуковая дефектоскопия», «ультразвуковой дефектоскоп» Акустический неразрушающий контроль на наличие дефекта типа нарушения сплошности и однородности Измерение параметров дефектов, оценка их вида и ориентации в объекте контроля методами акустического неразрушающего контроля Измерение толщины объекта контроля методами акустического неразрушающего контроля Определение структуры материала объекта контроля методами акустического неразрушающего контроля Акустическое средство неразрушающего контроля, состоящее из электронного блока и акустического блока или преобразователей, вспомогательных и регистрирующих устройств, использующее методы акустического неразрушающего контроля Электрический или акустический сигнал, функционально связанный с контролируемыми параметрами объекта контроля Часть акустического прибора неразрушающего контроля, состоящая из излучающего и (или) приемного устройства, предназначенная для выработки электрических сигналов измерительной информации |

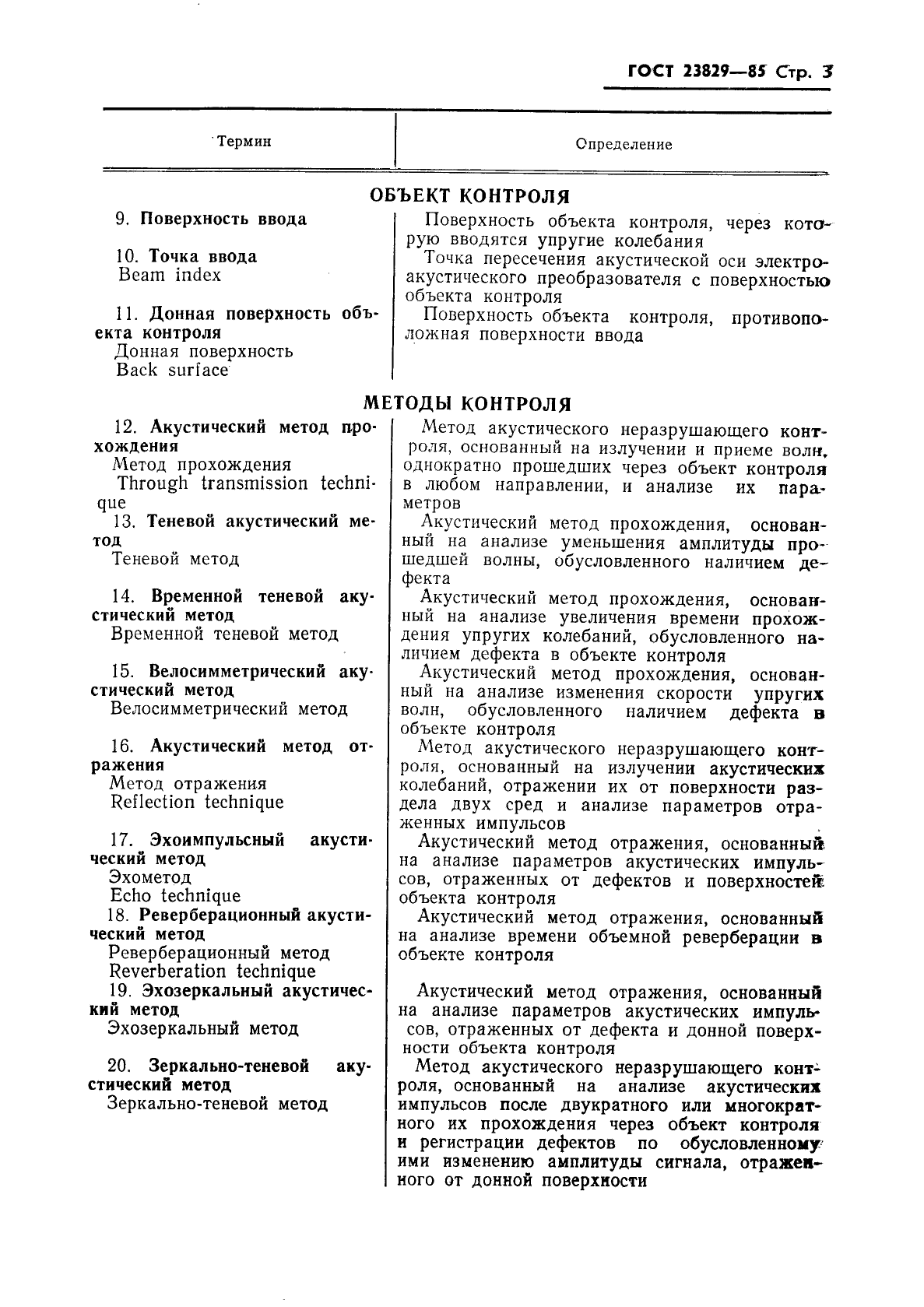

ГОСТ 23829-85 Стр. 3
Определение
Термин
|
9. Поверхность ввода 10. Точка ввода Beam index 11. Донная поверхность объекта контроля Донная поверхность Back surface |
ОБЪЕКТ КОНТРОЛЯ Поверхность объекта контроля, через которую вводятся упругие колебания Точка пересечения акустической оси электроакустического преобразователя с поверхностью объекта контроля Поверхность объекта контроля, противоположная поверхности ввода |
МЕТОДЫ КОНТРОЛЯ
|
12. Акустический метод прохождения Метод прохождения Through transmission technique 13. Теневой акустический метод Теневой метод 14. Временной теневой акустический метод Временной теневой метод 15. Велосимметрический акустический метод Велосимметрический метод 16. Акустический метод отражения Метод отражения Reflection technique 17. Эхоимпульсный акустический метод Эхометод Echo technique 18. Реверберационный акустический метод Реверберационный метод Reverberation technique 19. Эхозеркальный акустический метод Эхозеркальный метод 20. Зеркально-теневой стический метод Зеркально-теневой метод аку- |
Метод акустического неразрушающего контроля, основанный на излучении и приеме волн, однократно прошедших через объект контроля в любом направлении, и анализе их параметров Акустический метод прохождения, основанный на анализе уменьшения амплитуды прошедшей волны, обусловленного наличием дефекта Акустический метод прохождения, основанный на анализе увеличения времени прохождения упругих колебаний, обусловленного наличием дефекта в объекте контроля Акустический метод прохождения, основанный на анализе изменения скорости упругих волн, обусловленного наличием дефекта в объекте контроля Метод акустического неразрушающего контроля, основанный на излучении акустических колебаний, отражении их от поверхности раздела двух сред и анализе параметров отраженных импульсов Акустический метод отражения, основанный, на анализе параметров акустических импуль-сов, отраженных от дефектов и поверхностей объекта контроля Акустический метод отражения, основанный на анализе времени объемной реверберации в объекте контроля Акустический метод отражения, основанный на анализе параметров акустических импульсов, отраженных от дефекта и донной поверхности объекта контроля Метод акустического неразрушающего контроля, основанный на анализе акустических импульсов после двукратного или многократного их прохождения через объект контроля и регистрации дефектов по обусловленному ими изменению амплитуды сигнала, отраженного от донной поверхности |

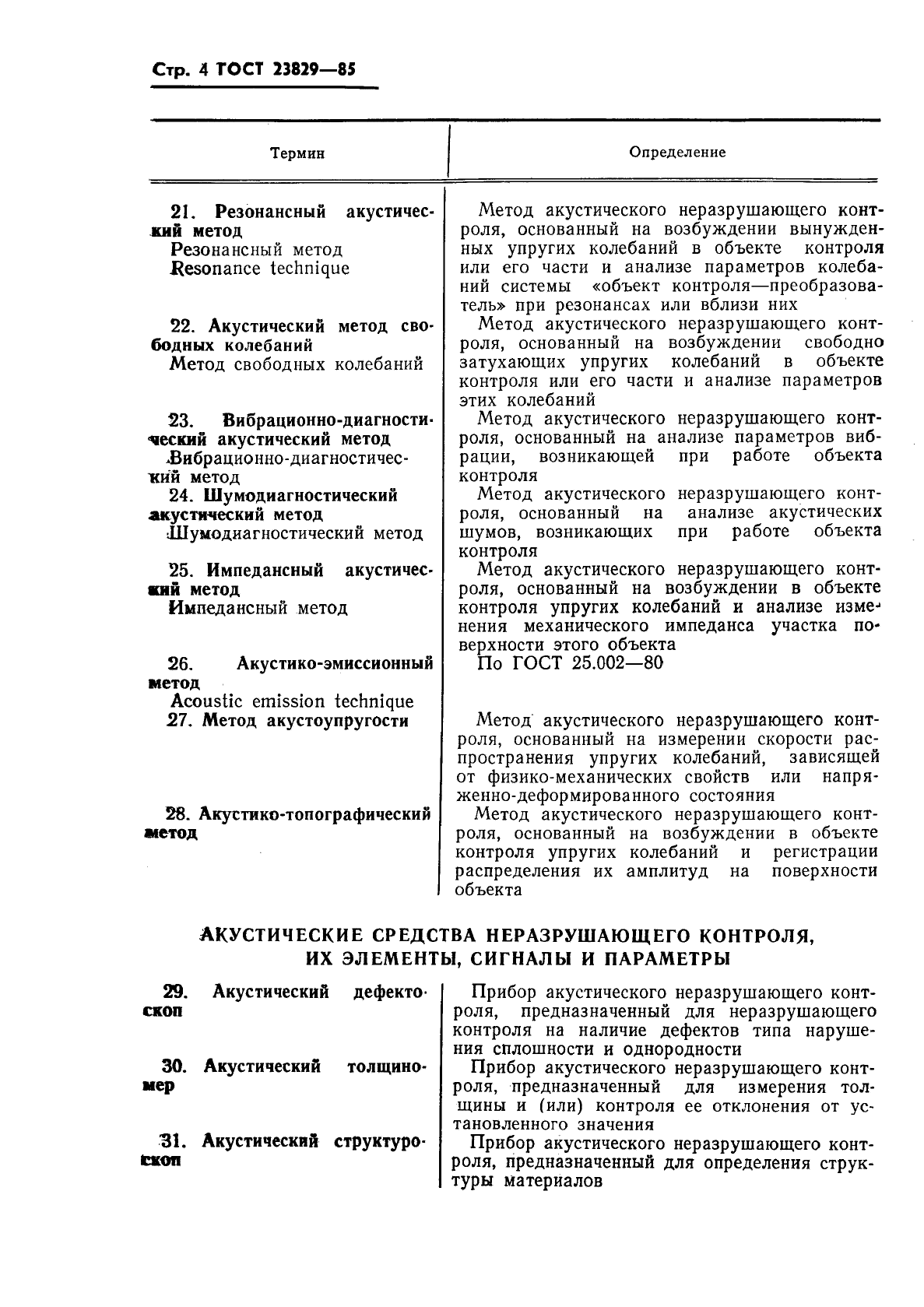

Стр. 4 ТОСТ 23829—85
Определение
Термин
|
21. Резонансный акустический метод Резонансный метод .Resonance technique 22. Акустический метод свободных колебаний Метод свободных колебаний 23. Вибрационно-диагностический акустический метод .Вибрационно-диагностический метод 24. Шумодиагностический акустический метод •.Шумодиагностический метод 25. Импедансный акустический метод Импедансный метод 26. Акустико-эмиссионный метод Acoustic emission technique 27. Метод акустоупругости 28. Акустико-топографический метод |
Метод акустического неразрушающего контроля, основанный на возбуждении вынужденных упругих колебаний в объекте контроля или его части и анализе параметров колебаний системы «объект контроля—преобразователь» при резонансах или вблизи них Метод акустического неразрушающего контроля, основанный на возбуждении свободно затухающих упругих колебаний в объекте контроля или его части и анализе параметров этих колебаний Метод акустического неразрушающего контроля, основанный на анализе параметров вибрации, возникающей при работе объекта контроля Метод акустического неразрушающего контроля, основанный на анализе акустических шумов, возникающих при работе объекта контроля Метод акустического неразрушающего контроля, основанный на возбуждении в объекте контроля упругих колебаний и анализе изменения механического импеданса участка поверхности этого объекта По ГОСТ 25.002-80 Метод акустического неразрушающего контроля, основанный на измерении скорости распространения упругих колебаний, зависящей от физико-механических свойств или напряженно-деформированного состояния Метод акустического неразрушающего контроля, основанный на возбуждении в объекте контроля упругих колебаний и регистрации распределения их амплитуд на поверхности объекта |
АКУСТИЧЕСКИЕ СРЕДСТВА НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ, ИХ ЭЛЕМЕНТЫ, СИГНАЛЫ И ПАРАМЕТРЫ
|
29. Акустический дефектоскоп 30. Акустический толщиномер «31. Акустический структуро- СКОП |
Прибор акустического неразрушающего контроля, предназначенный для неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности Прибор акустического неразрушающего контроля, предназначенный для измерения толщины и (или) контроля ее отклонения от установленного значения Прибор акустического неразрушающего контроля, предназначенный для определения структуры материалов |

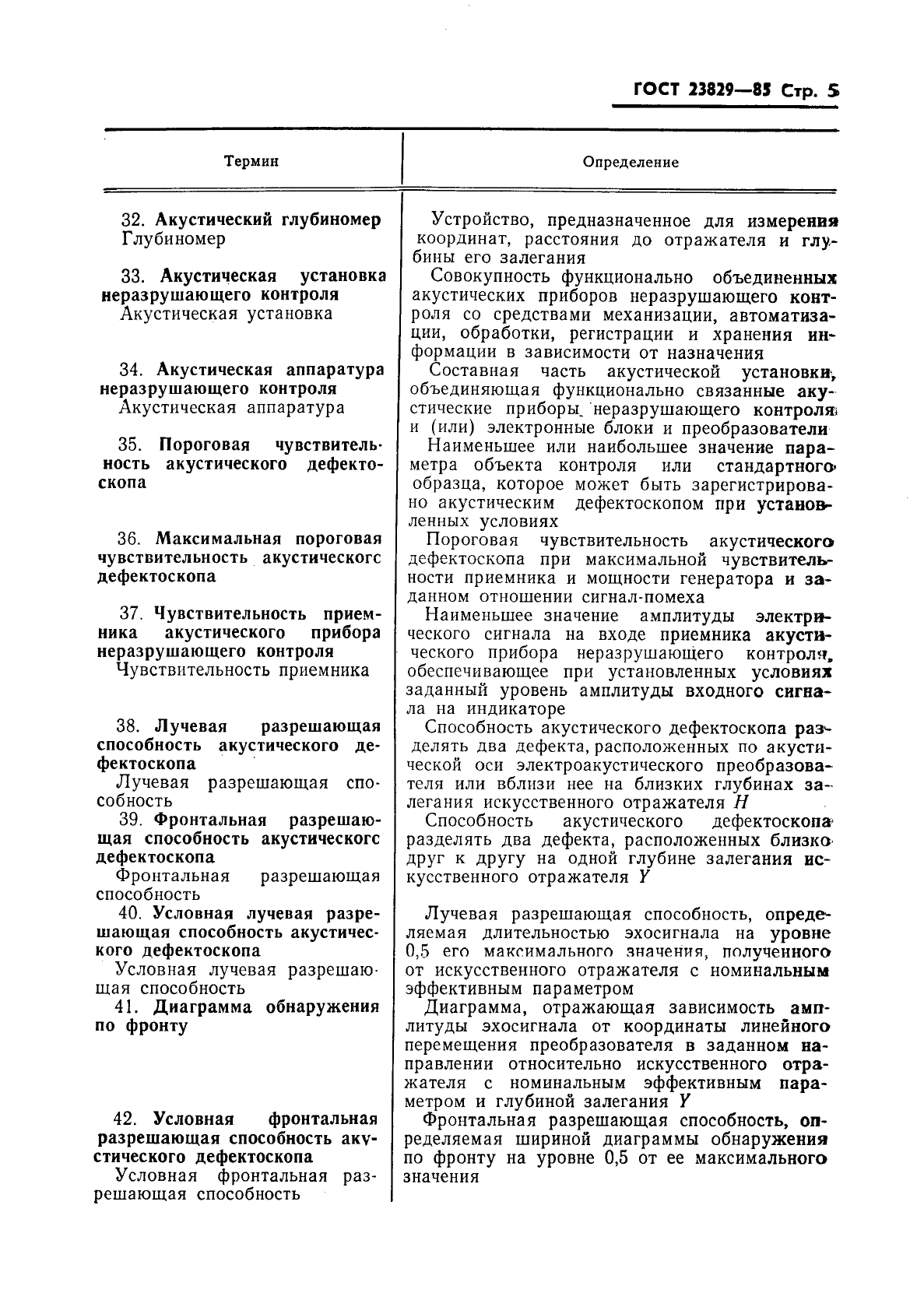

ГОСТ 23829-85 Стр. 5
Определение
Термин
|
32. Акустический глубиномер Глубиномер 33. Акустическая установка неразрушающего контроля Акустическая установка 34. Акустическая аппаратура неразрушающего контроля Акустическая аппаратура 35. Пороговая чувствительность акустического дефектоскопа 36. Максимальная пороговая чувствительность акустическогс дефектоскопа 37. Чувствительность приемника акустического прибора неразрушающего контроля Чувствительность приемника 38. Лучевая разрешающая способность акустического дефектоскопа Лучевая разрешающая способность 39. Фронтальная разрешающая способность акустическогс дефектоскопа Фронтальная разрешающая способность 40. Условная лучевая разрешающая способность акустического дефектоскопа Условная лучевая разрешающая способность 41. Диаграмма обнаружения по фронту 42. Условная фронтальная разрешающая способность акустического дефектоскопа Условная фронтальная разрешающая способность |
Устройство, предназначенное для измерения координат, расстояния до отражателя и глубины его залегания Совокупность функционально объединенных акустических приборов неразрушающего контроля со средствами механизации, автоматизации, обработки, регистрации и хранения информации в зависимости от назначения Составная часть акустической установки, объединяющая функционально связанные акустические приборы, неразрушающего контроля; и (или) электронные блоки и преобразователи Наименьшее или наибольшее значение параметра объекта контроля или стандартного-образца, которое может быть зарегистрировано акустическим дефектоскопом при установленных условиях Пороговая чувствительность акустического дефектоскопа при максимальной чувствительности приемника и мощности генератора и заданном отношении сигнал-помеха Наименьшее значение амплитуды электрического сигнала на входе приемника акустического прибора неразрушающего контроля, обеспечивающее при установленных условиях заданный уровень амплитуды входного сигнала на индикаторе Способность акустического дефектоскопа раз<-делять два дефекта, расположенных по акустической оси электроакустического преобразователя или вблизи нее на близких глубинах залегания искусственного отражателя Н Способность акустического дефектоскопа разделять два дефекта, расположенных близко друг к другу на одной глубине залегания искусственного отражателя Y Лучевая разрешающая способность, определяемая длительностью эхосигнала на уровне 0,5 его максимального значения, полученного от искусственного отражателя с номинальным эффективным параметром Диаграмма, отражающая зависимость амплитуды эхосигнала от координаты линейного перемещения преобразователя в заданном направлении относительно искусственного отражателя с номинальным эффективным параметром и глубиной залегания Y Фронтальная разрешающая способность, определяемая шириной диаграммы обнаружения по фронту на уровне 0,5 от ее максимального значения |
|

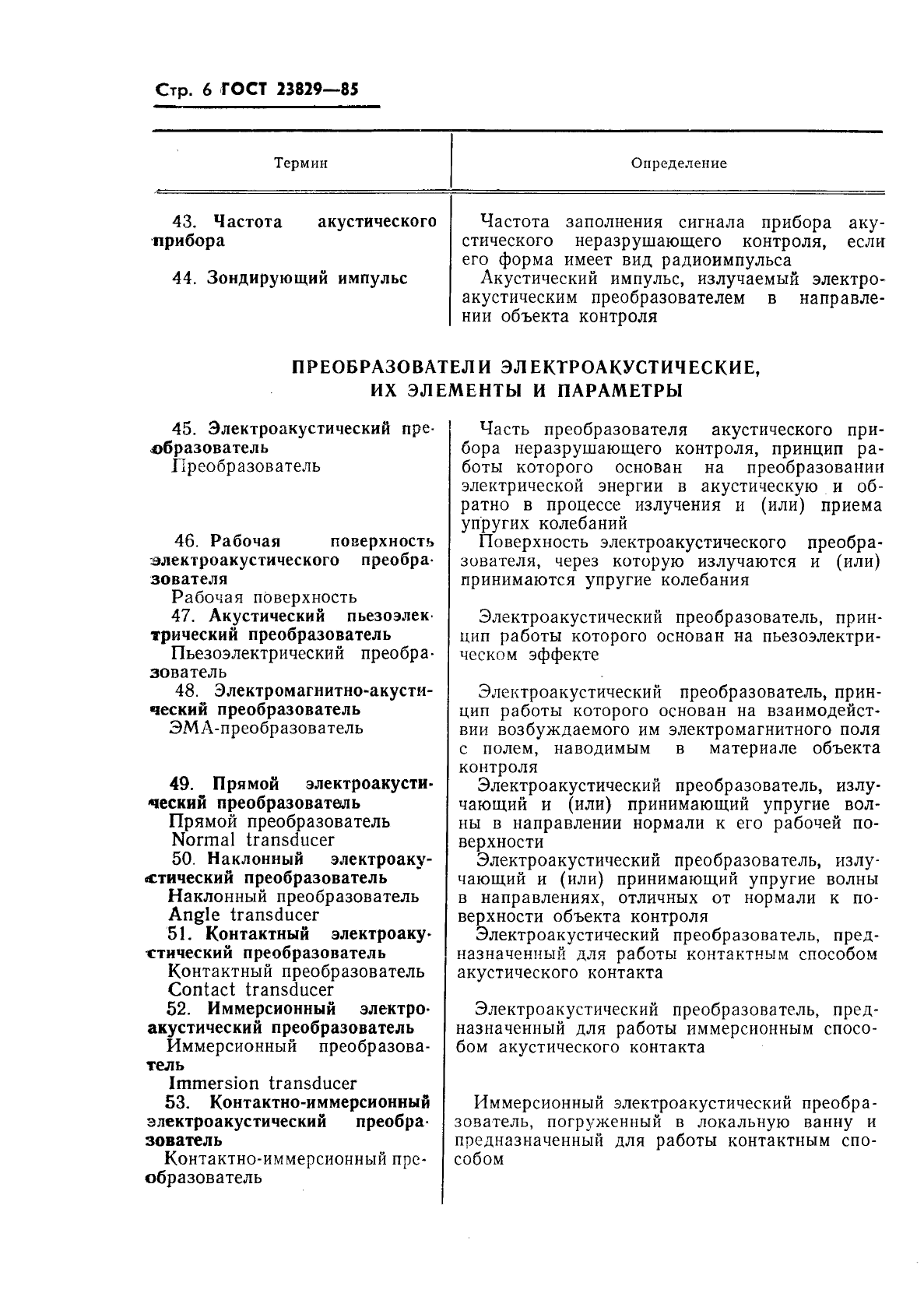

Стр. 6 ГОСТ 23829-85 |
||||
|
ПРЕ0БРА30ВАТЕЛИ ЭЛЕКТРОАКУСТИЧЕСКИЕ, ИХ ЭЛЕМЕНТЫ И ПАРАМЕТРЫ
|
45. Электроакустический преобразователь Преобразователь 46. Рабочая поверхность электроакустического преобразователя Рабочая поверхность 47. Акустический пьезоэлек трический преобразователь Пьезоэлектрический преобразователь 48. Электромагнитно-акустический преобразователь ЭМА-преобразователь 49. Прямой электроакустический преобразователь Прямой преобразователь Normal transducer 50. Наклонный электроакустический преобразователь Наклонный преобразователь Angle transducer 51. Контактный электроакустический преобразователь Контактный преобразователь Contact transducer 52. Иммерсионный электроакустический преобразователь Иммерсионный преобразователь Immersion transducer 53. Контактно-иммерсионный электроакустический преобразователь Контактно-иммерсионный преобразователь |
Часть преобразователя акустического прибора неразрушающего контроля, принцип работы которого основан на преобразовании электрической энергии в акустическую и обратно в процессе излучения и (или) приема упругих колебаний Поверхность электроакустического преобразователя, через которую излучаются и (или) принимаются упругие колебания Электроакустический преобразователь, принцип работы которого основан на пьезоэлектрическом эффекте Электроакустический преобразователь, принцип работы которого основан на взаимодействии возбуждаемого им электромагнитного поля с полем, наводимым в материале объекта контроля Электроакустический преобразователь, излучающий и (или) принимающий упругие волны в направлении нормали к его рабочей поверхности Электроакустический преобразователь, излучающий и (или) принимающий упругие волны в направлениях, отличных от нормали к поверхности объекта контроля Электроакустический преобразователь, предназначенный для работы контактным способом акустического контакта Электроакустический преобразователь, предназначенный для работы иммерсионным способом акустического контакта Иммерсионный электроакустический преобразователь, погруженный в локальную ванну и предназначенный для работы контактным способом |

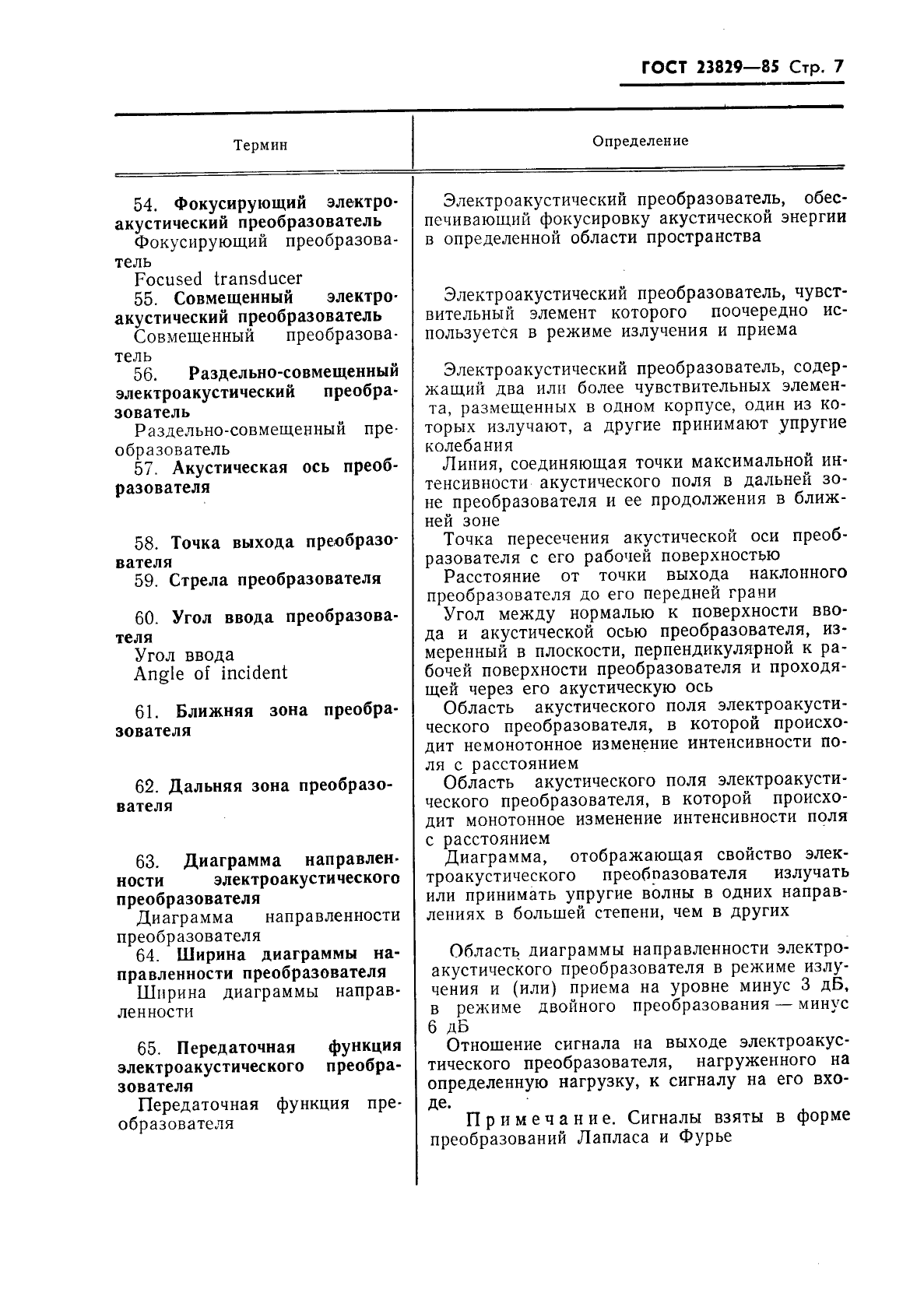

ГОСТ 23829-85 Стр. 7
Определение
Термин
|
54. Фокусирующий электроакустический преобразователь Фокусирующий преобразователь Focused transducer 55. Совмещенный электроакустический преобразователь Совмещенный преобразователь 56. Раздельно-совмещенный электроакустический преобразователь Раздельно-совмещенный преобразователь 57. Акустическая ось преобразователя 58. Точка выхода преобразователя 59. Стрела преобразователя 60. Угол ввода преобразователя Угол ввода Angle of incident 61. Ближняя зона преобразователя 62. Дальняя зона преобразователя 63. Диаграмма направленности электроакустического преобразователя Диаграмма направленности преобразователя 64. Ширина диаграммы направленности преобразователя Ширина диаграммы направленности 65. Передаточная функция электроакустического преобразователя Передаточная функция преобразователя |
Электроакустический преобразователь, обеспечивающий фокусировку акустической энергии в определенной области пространства Электроакустический преобразователь, чувствительный элемент которого поочередно используется в режиме излучения и приема Электроакустический преобразователь, содержащий два или более чувствительных элемента, размещенных в одном корпусе, один из которых излучают, а другие принимают упругие колебания Линия, соединяющая точки максимальной интенсивности акустического поля в дальней зоне преобразователя и ее продолжения в ближней зоне Точка пересечения акустической оси преобразователя с его рабочей поверхностью Расстояние от точки выхода наклонного преобразователя до его передней грани Угол между нормалью к поверхности ввода и акустической осью преобразователя, измеренный в плоскости, перпендикулярной к рабочей поверхности преобразователя и проходящей через его акустическую ось Область акустического поля электроакустического преобразователя, в которой происходит немонотонное изменение интенсивности поля с расстоянием Область акустического поля электроакустического преобразователя, в которой происходит монотонное изменение интенсивности поля с расстоянием Диаграмма, отображающая свойство электроакустического преобразователя излучать или принимать упругие волны в одних направлениях в большей степени, чем в других Область диаграммы направленности электроакустического преобразователя в режиме излучения и (или) приема на уровне минус 3 дБ, в режиме двойного преобразования — минус 6 дБ Отношение сигнала на выходе электроакустического преобразователя, нагруженного на определенную нагрузку, к сигналу на его входе. Примечание. Сигналы взяты в форме преобразований Лапласа и Фурье |

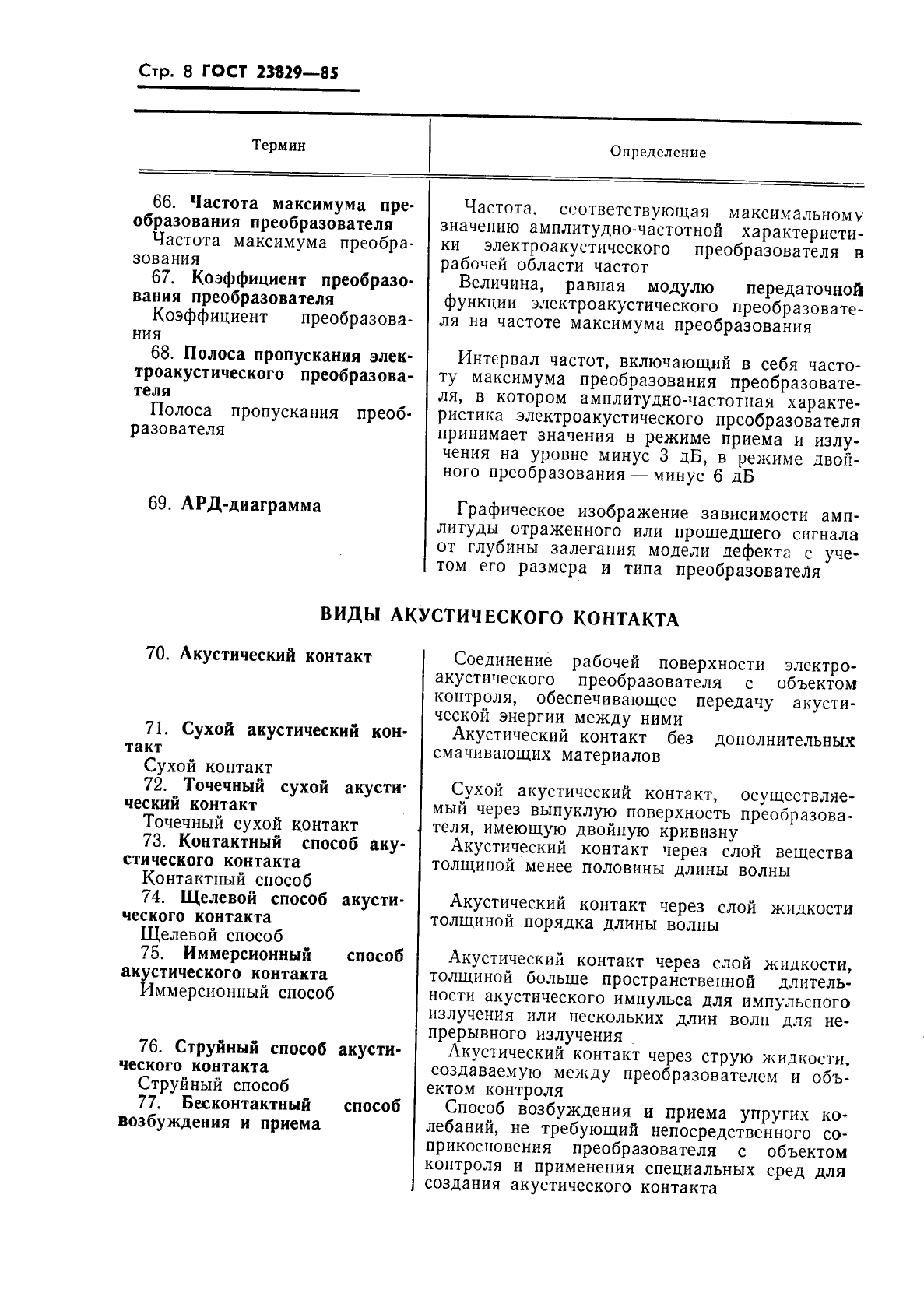

Стр. 8 ГОСТ 23829-85
Определение
Термин
|
66. Частота максимума преобразования преобразователя Частота максимума преобразования 67. Коэффициент преобразования преобразователя Коэффициент преобразования 68. Полоса пропускания электроакустического преобразователя Полоса пропускания преобразователя 69. АРД-диаграмма |
Частота, соответствующая максимальному значению амплитудно-частотной характеристики электроакустического преобразователя в рабочей области частот Величина, равная модулю передаточной функции электроакустического преобразователя на частоте максимума преобразования Интервал частот, включающий в себя частоту максимума преобразования преобразователя, в котором амплитудно-частотная характеристика электроакустического преобразователя принимает значения в режиме приема и излучения на уровне минус 3 дБ, в режиме двойного преобразования — минус 6 дБ Графическое изображение зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания модели дефекта с учетом его размера и типа преобразователя |
ВИДЫ АКУСТИЧЕСКОГО КОНТАКТА
|
70. Акустический контакт 71. Сухой акустический контакт Сухой контакт 72. Точечный сухой акустический контакт Точечный сухой контакт 73. Контактный способ акустического контакта Контактный способ 74. Щелевой способ акустического контакта Щелевой способ 75. Иммерсионный способ акустического контакта Иммерсионный способ 76. Струйный способ акустического контакта Струйный способ 77. Бесконтактный способ возбуждения и приема |
Соединение рабочей поверхности электроакустического преобразователя с объектом контроля, обеспечивающее передачу акустической энергии между ними Акустический контакт без дополнительных смачивающих материалов Сухой акустический контакт, осуществляемый через выпуклую поверхность преобразователя, имеющую двойную кривизну Акустический контакт через слой вещества толщиной менее половины длины волны Акустический контакт через слой жидкости толщиной порядка длины волны Акустический контакт через слой жидкости, толщиной больше пространственной длительности акустического импульса для импульсного излучения или нескольких длин волн для непрерывного излучения Акустический контакт через струю жидкости, создаваемую между преобразователем и объектом контроля Способ возбуждения и приема упругих колебаний, не требующий непосредственного соприкосновения преобразователя с объектом контроля и применения специальных сред для создания акустического контакта |
|

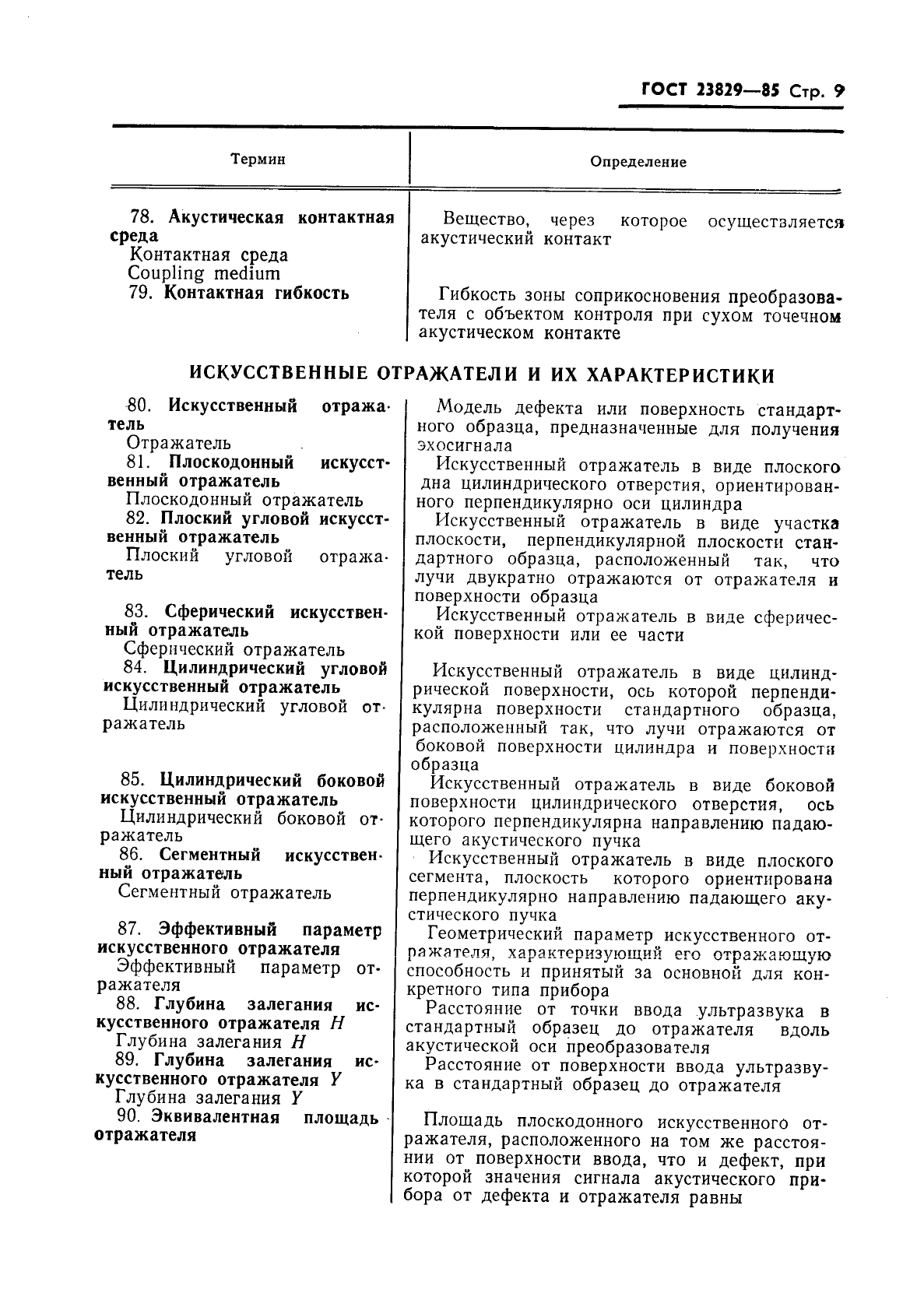

ГОСТ 23829-85 Стр. 9 |
||||
|
||||
|
ИСКУССТВЕННЫЕ ОТРАЖАТЕЛИ И ИХ ХАРАКТЕРИСТИКИ |
|
80. Искусственный отражатель Отражатель 81. Плоскодонный искусственный отражатель Плоскодонный отражатель 82. Плоский угловой искусственный отражатель Плоский угловой отражатель 83. Сферический искусственный отражатель Сферический отражатель 84. Цилиндрический угловой искусственный отражатель Цилиндрический угловой отражатель 85. Цилиндрический боковой искусственный отражатель Цилиндрический боковой отражатель 86. Сегментный искусственный отражатель Сегментный отражатель 87. Эффективный параметр искусственного отражателя Эффективный параметр отражателя 88. Глубина залегания искусственного отражателя Н Глубина залегания Н 89. Глубина залегания искусственного отражателя Y Глубина залегания У 90. Эквивалентная площадь отражателя |
Модель дефекта или поверхность стандартного образца, предназначенные для получения эхосигнала Искусственный отражатель в виде плоского дна цилиндрического отверстия, ориентированного перпендикулярно оси цилиндра Искусственный отражатель в виде участка плоскости, перпендикулярной плоскости стандартного образца, расположенный так, что лучи двукратно отражаются от отражателя и поверхности образца Искусственный отражатель в виде сферической поверхности или ее части Искусственный отражатель в виде цилиндрической поверхности, ось которой перпендикулярна поверхности стандартного образца, расположенный так, что лучи отражаются от боковой поверхности цилиндра и поверхности образца Искусственный отражатель в виде боковой поверхности цилиндрического отверстия, ось которого перпендикулярна направлению падающего акустического пучка Искусственный отражатель в виде плоского сегмента, плоскость которого ориентирована перпендикулярно направлению падающего акустического пучка Геометрический параметр искусственного отражателя, характеризующий его отражающую способность и принятый за основной для конкретного типа прибора Расстояние от точки ввода ультразвука в стандартный образец до отражателя вдоль акустической оси преобразователя Расстояние от поверхности ввода ультразвука в стандартный образец до отражателя Площадь плоскодонного искусственного отражателя, расположенного на том же расстоянии от поверхности ввода, что и дефект, при которой значения сигнала акустического прибора от дефекта и отражателя равны |

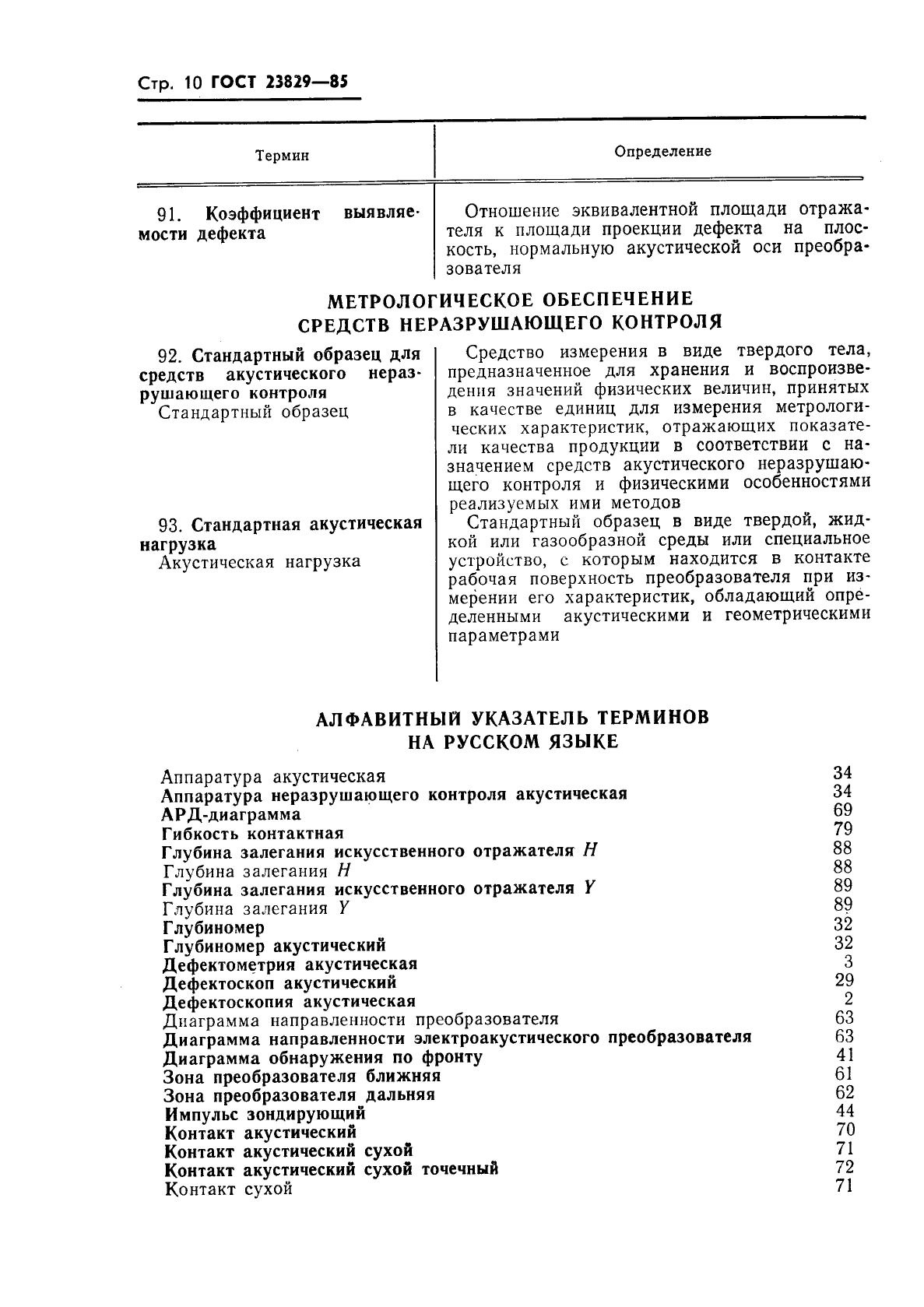

Стр. 10 ГОСТ 23829-85
|
Термин |
Определение |
|
91. Коэффициент выявляв-мости дефекта |
Отношение эквивалентной площади отражателя к площади проекции дефекта на плоскость, нормальную акустической оси преобразователя |
МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СРЕДСТВ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
Средство измерения в виде твердого тела, предназначенное для хранения и воспроизведения значений физических величин, принятых в качестве единиц для измерения метрологических характеристик, отражающих показатели качества продукции в соответствии с назначением средств акустического неразрушающего контроля и физическими особенностями реализуемых ими методов Стандартный образец в виде твердой, жидкой или газообразной среды или специальное устройство, с которым находится в контакте рабочая поверхность преобразователя при измерении его характеристик, обладающий определенными акустическими и геометрическими параметрами
92. Стандартный образец для средств акустического неразрушающего контроля
Стандартный образец
93. Стандартная акустическая нагрузка
Акустическая нагрузка
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
Аппаратура акустическая 34
Аппаратура неразрушающего контроля акустическая 34
АРД-диаграмма 69
Гибкость контактная 79
Глубина залегания искусственного отражателя И 88
Глубина залегания Н 88
Глубина залегания искусственного отражателя Y 89
Глубина залегания Y 89
Глубиномер 32
Глубиномер акустический 32
Дефектометрия акустическая 3
Дефектоскоп акустический 29
Дефектоскопия акустическая 2
Диаграмма направленности преобразователя 63
Диаграмма направленности электроакустического преобразователя 63
Диаграмма обнаружения по фронту 41
Зона преобразователя ближняя 61
Зона преобразователя дальняя 62
Импульс зондирующий 44
Контакт акустический 70
Контакт акустический сухой 71
Контакт акустический сухой точечный 72
Контакт сухой 71

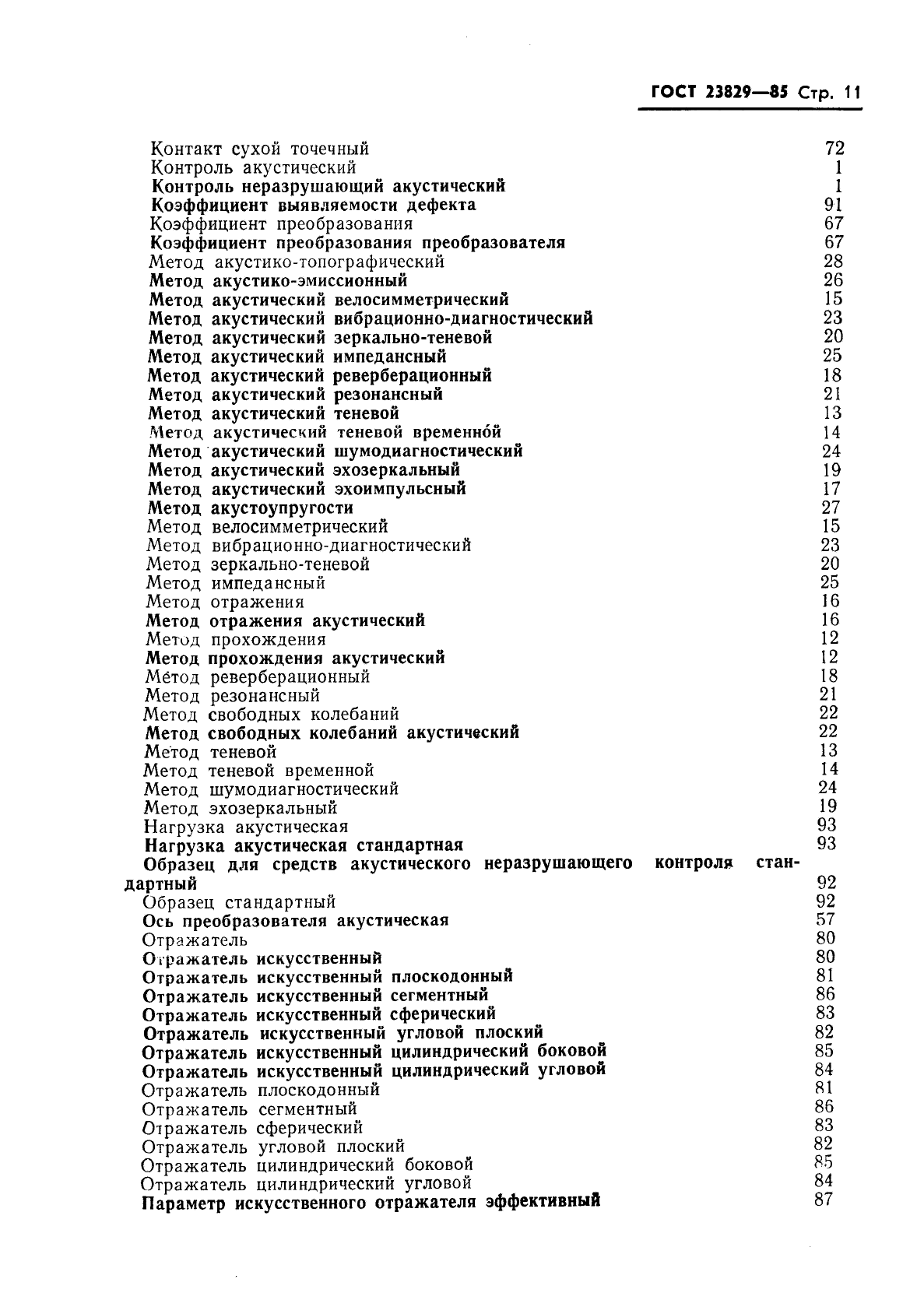

ГОСТ 23829—85 Стр. 11
Контакт сухой точечный 72
Контроль акустический 1
Контроль неразрушающий акустический 1
Коэффициент выявляемое™ дефекта 91
Коэффициент преобразования 67
Коэффициент преобразования преобразователя 67
Метод акустико-топографический 28
Метод акустико-эмиссионный 26
Метод акустический велосимметрический 15
Метод акустический вибрационно-диагностический 23
Метод акустический зеркально-теневой 20
Метод акустический импедансный 25
Метод акустический реверберационный 18
Метод акустический резонансный 21
Метод акустический теневой 13
Метод акустический теневой временной 14
Метод акустический шумодиагностический 24
Метод акустический эхозеркальный 19
Метод акустический эхоимпульсный 17
Метод акустоупругости 27
Метод велосимметрический 15
Метод вибрационно-диагностический 23
Метод зеркально-теневой 20
Метод импедансный 25
Метод отражения 16
Метод отражения акустический 16
Метод прохождения 12
Метод прохождения акустический 12
Мбтод реверберационный 18
Метод резонансный 21
Метод свободных колебаний 22
Метод свободных колебаний акустический 22
Метод теневой 13
Метод теневой временной 14
Метод шумодиагностический 24
Метод эхозеркальный 19
Нагрузка акустическая 93
Нагрузка акустическая стандартная 93
Образец для средств акустического неразрушающего контроля стандартный 92
Образец стандартный 92
Ось преобразователя акустическая 57
Отражатель 80
Отражатель искусственный 80
Отражатель искусственный плоскодонный 81
Отражатель искусственный сегментный 86
Отражатель искусственный сферический 83
Отражатель искусственный угловой плоский 82
Отражатель искусственный цилиндрический боковой 85
Отражатель искусственный цилиндрический угловой 84
Отражатель плоскодонный 81
Отражатель сегментный 86
Отражатель сферический 83
Отражатель угловой плоский 82
Отражатель цилиндрический боковой 85
Отражатель цилиндрический угловой 84
Параметр искусственного отражателя эффективный 87

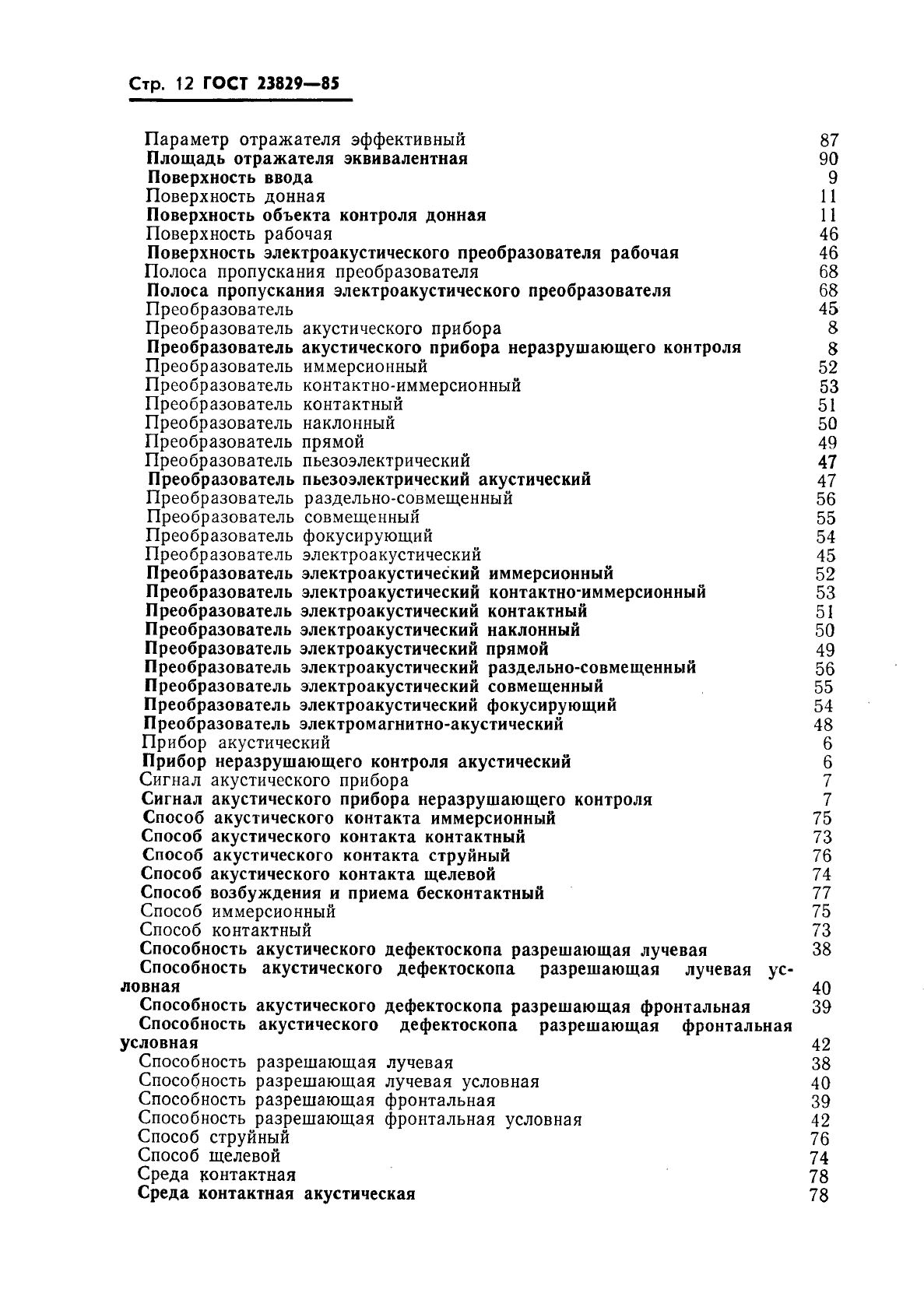

Стр. 12 ГОСТ 23829-85
Параметр отражателя эффективный 87
Площадь отражателя эквивалентная 90
Поверхность ввода 9
Поверхность донная 11
Поверхность объекта контроля донная 11
Поверхность рабочая 46
Поверхность электроакустического преобразователя рабочая 46
Полоса пропускания преобразователя 68
Полоса пропускания электроакустического преобразователя 68
Преобразователь 45
Преобразователь акустического прибора 8
Преобразователь акустического прибора неразрушающего контроля 8
Преобразователь иммерсионный 52
Преобразователь контактно-иммерсионный 53
Преобразователь контактный 51
Преобразователь наклонный 50
Преобразователь прямой 49
Преобразователь пьезоэлектрический 47
Преобразователь пьезоэлектрический акустический 47
Преобразователь раздельно-совмещенный 56
Преобразователь совмещенный 55
Преобразователь фокусирующий 54
Преобразователь электроакустический 45
Преобразователь электроакустический иммерсионный 52
Преобразователь электроакустический контактно-иммерсионный 53
Преобразователь электроакустический контактный 51
Преобразователь электроакустический наклонный 50
Преобразователь электроакустический прямой 49
Преобразователь электроакустический раздельно-совмещенный 56
Преобразователь электроакустический совмещенный 55
Преобразователь электроакустический фокусирующий 54
Преобразователь электромагнитно-акустический 48
Прибор акустический 6
Прибор неразрушающего контроля акустический 6
Сигнал акустического прибора 7
Сигнал акустического прибора неразрушающего контроля 7
Способ акустического контакта иммерсионный 75
Способ акустического контакта контактный 73
Способ акустического контакта струйный 76
Способ акустического контакта щелевой 74
Способ возбуждения и приема бесконтактный 77
Способ иммерсионный 75
Способ контактный 73
Способность акустического дефектоскопа разрешающая лучевая 38
Способность акустического дефектоскопа разрешающая лучевая условная 40
Способность акустического дефектоскопа разрешающая фронтальная 39
Способность акустического дефектоскопа разрешающая фронтальная условная 42
Способность разрешающая лучевая 38
Способность разрешающая лучевая условная 40
Способность разрешающая фронтальная 39
Способность разрешающая фронтальная условная 42
Способ струйный 76
Способ щелевой 74
Среда контактная 78
Среда контактная акустическая 78
|

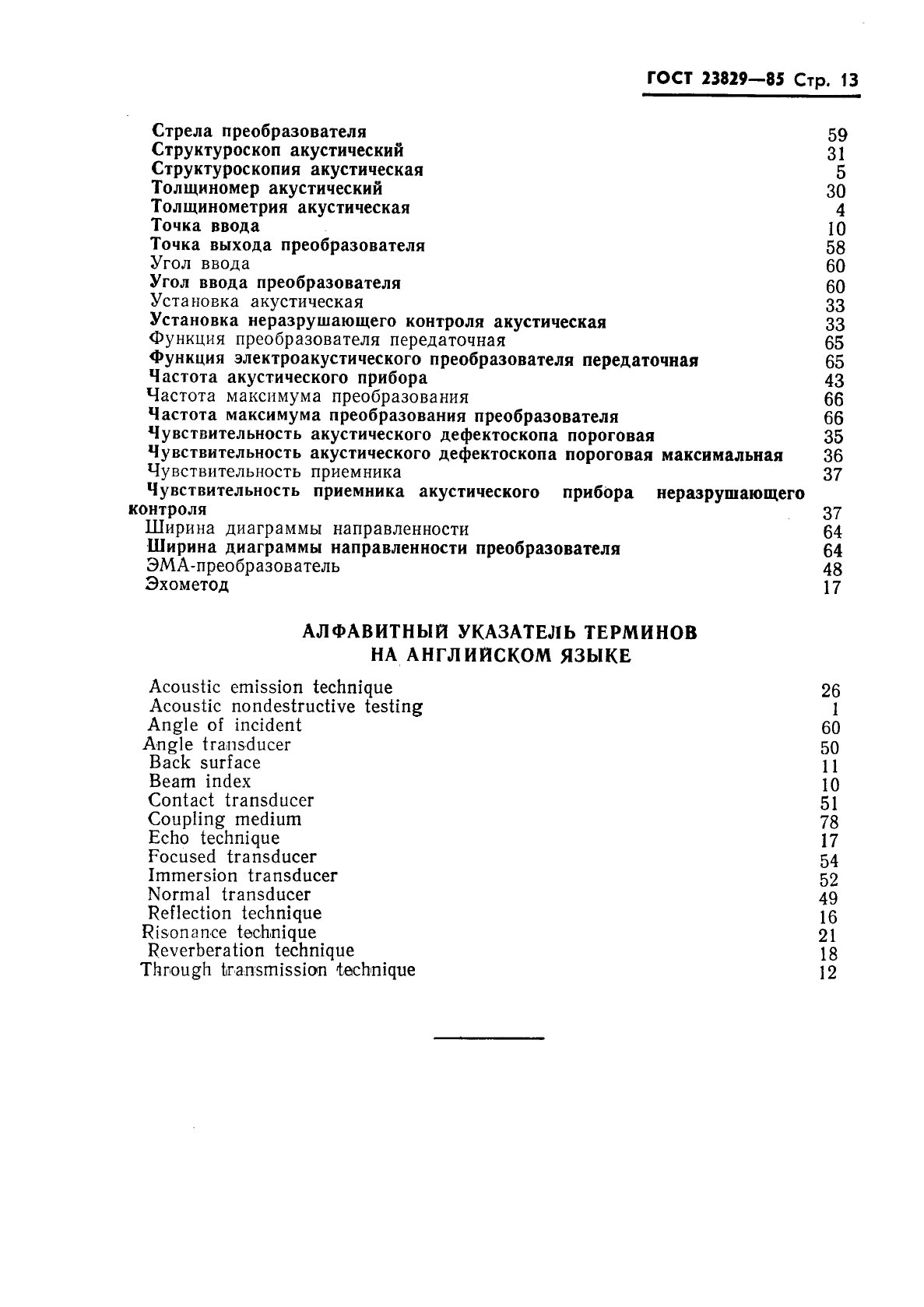

ГОСТ 23829-85 Стр. 13 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
|
Acoustic emission technique |
26 |
|
Acoustic nondestructive testing |
1 |
|
Angle of incident |
60 |
|
Angle transducer |
50 |
|
Back surface |
11 |
|
Beam index |
10 |
|
Contact transducer |
51 |
|
Coupling medium |
78 |
|
Echo technique |
17 |
|
Focused transducer |
