ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕРЫ ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 23737-79
(СТ СЭВ 593-85)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА — 1985

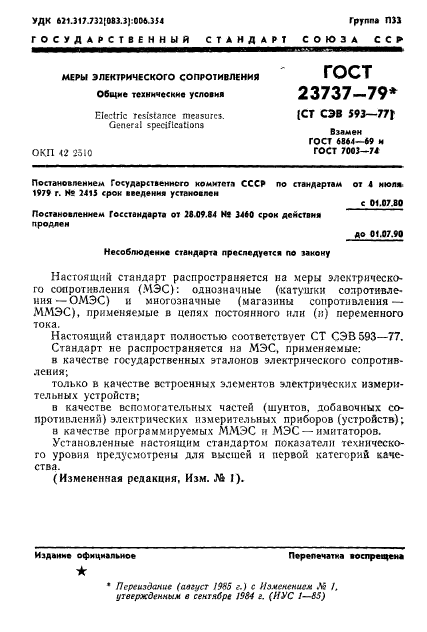

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕРЫ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ

Общие технические условия

Electric resistance measures.
General specifications

ГОСТ
23737-79^*

(СТ СЭВ 593-85)

Взамен
ГОСТ 6864-69 и
ГОСТ 7003-74

Постановлением Государственного комитета СССР по стандартам от 4 июля 1979 г. № 2415 срок введения установлен

с 01.07.80

Постановлением Госстандарта от 28.09.84 № 3460 срок действия продлен

до 01.07.90

Несоблюдение стандарта преследуется по закону

^*Переиздание (август 1985 г.) с Изменением № 1, утвержденным в сентябре 1984 г. (ИУС 1—85)

(Измененная редакция, Изм. № 2).

Настоящий стандарт распространяется на меры электрического сопротивления (МЭС): однозначные (катушки сопротивления — ОМЭС) и многозначные (магазины сопротивления — ММЭС), применяемые в цепях постоянного или (и) переменного тока.

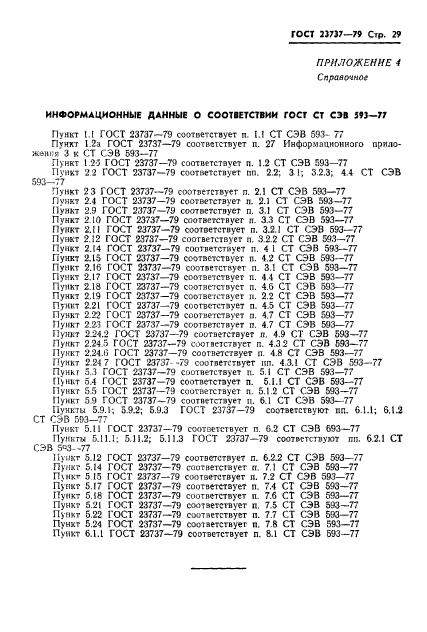

Настоящий стандарт полностью соответствует СТ СЭВ 593-77.

Стандарт не распространяется на МЭС, применяемые:

в качестве государственных эталонов электрического сопротивления;

только в качестве встроенных элементов электрических измерительных устройств;

в качестве вспомогательных частей (шунтов, добавочных сопротивлений) электрических измерительных приборов (устройств);

в качестве программируемых ММЭС и МЭС — имитаторов;

в качестве ОМЭС, предназначенных для использования в четырехпарных измерительных цепях.

(Измененная редакция, Изм. № 1, 2, 4).

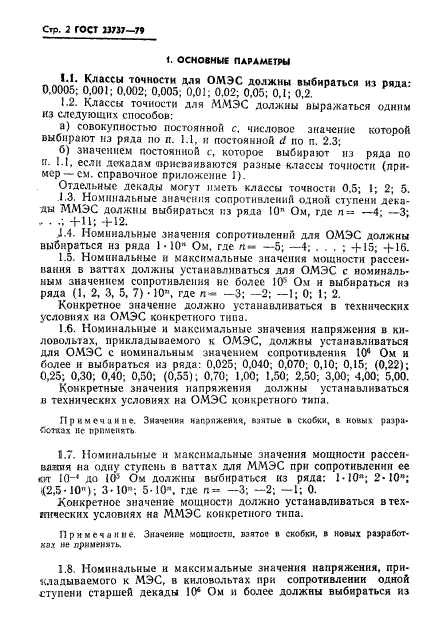

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Классы точности для ОМЭС должны выбираться из ряда: 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2.

1.2. Классы точности для ММЭС должны выражаться одним из следующих способов:

а) совокупностью постоянной с, числовое значение которой выбирают из ряда по п. 1.1, и постоянной d по п. 2.3;

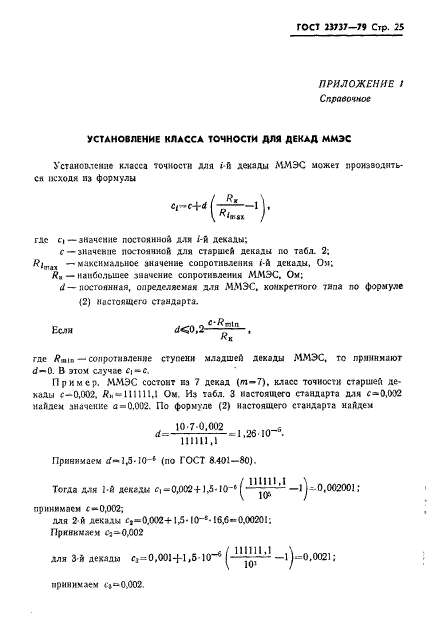

б) значением постоянной с, которое выбирают из ряда по п. 1.1, если декадам присваиваются разные классы точности (пример — см. справочное приложение 1).

Отдельные декады могут иметь классы точности 0,5; 1; 2; 5.

1.3. Номинальные значения сопротивлений одной ступени декады ММЭС должны выбираться из ряда 10ⁿ Ом, где n = -4; -3; …; +11; +12.

1.4. Номинальные значения сопротивлений для ОМЭС должны выбираться из ряда 1 × 10ⁿ Ом, где п = -5; -4; …; +15; +16.

1.5. Номинальные и максимальные значения мощности рассеивания в ваттах должны устанавливаться для ОМЭС с номинальным значением сопротивления не более 10⁵ Ом и выбираться из ряда (1, 2, 3, 5, 7) × 10ⁿ, где п = -3; -2; -1; 0; 1; 2.

Конкретное значение должно устанавливаться в технических условиях на ОМЭС конкретного типа.

1.6. Номинальные и максимальные значения напряжения в киловольтах, прикладываемого к ОМЭС, должны устанавливаться для ОМЭС с номинальным значением сопротивления 10⁶ Ом и более и выбираться из ряда: 0,025; 0,040; 0,070; 0,10; 0,15; (0,22); 0,25; 0,30; 0,40; 0,50; (0,55); 0,70; 1,00; 1,50; 2,50; 3,00; 4,00; 5,00.

Конкретные значения напряжения должны устанавливаться в технических условиях на ОМЭС конкретного типа.

Примечание. Значения напряжения, взятые в скобки, в новых разработках не применять.

1.7. Номинальные и максимальные значения мощности рассеивания на одну ступень в ваттах для ММЭС при сопротивлении ее от 10^-4 до 10⁵ Ом должны выбираться из ряда: 1 × 10ⁿ; 2 × 10ⁿ (2,5 × 10ⁿ); 3 × 10ⁿ; 5 × 10ⁿ, где n = -3; -2; -1; 0.

Конкретное значение мощности должно устанавливаться в технических условиях на ММЭС конкретного типа.

Примечание. Значение мощности, взятое в скобки, в новых разработках не применять.

1.8. Номинальные и максимальные значения напряжения, прикладываемого к ММЭС, в киловольтах при сопротивлении одной ступени старшей декады 10⁶ Ом и более должны выбираться из ряда: 0,10; (0,15); 0,20; 0,30; (0,45); 0,60; 0,70; 1,00; 1,50; 2,00; 2,50; 3,00; 5,00; 10,00.

Примечания:

1. Значения напряжения, взятые в скобки, в новых разработках не применять.

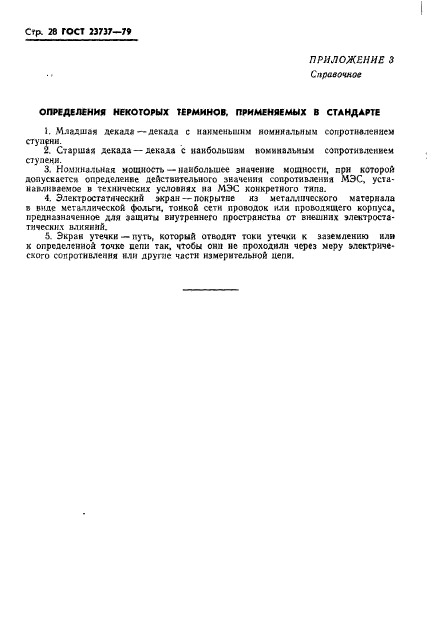

2. Термины, применяемые в настоящем стандарте, и их определения, приведены в справочном приложении 3.

(Измененная редакция, Изм. № 1, 4).

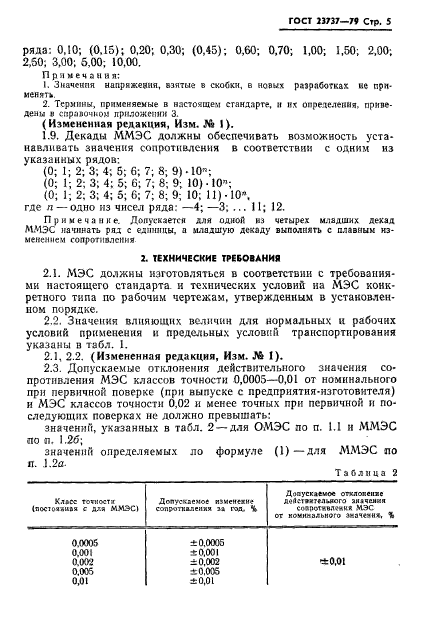

1.9. Декады ММЭС должны обеспечивать возможность устанавливать значения сопротивления в соответствии с одним из указанных рядов:

(0; 1; 2; 3; 4; 5; 6; 7; 8; 9) × 10ⁿ;

(0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) × 10ⁿ;

(0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11) × 10ⁿ,

где п — одно из чисел ряда: -4; -3; … 11; 12.

Примечание. Допускается для одной из четырех младших декад ММЭС начинать ряд с единицы, а младшую декаду выполнять с плавным изменением сопротивления.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. МЭС должны изготовляться в соответствии с требованиями настоящего стандарта и технических условий на МЭС конкретного типа по рабочим чертежам, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2. Значения влияющих величин для нормальных и рабочих условий применения и предельных условий транспортирования указаны в табл. 1.

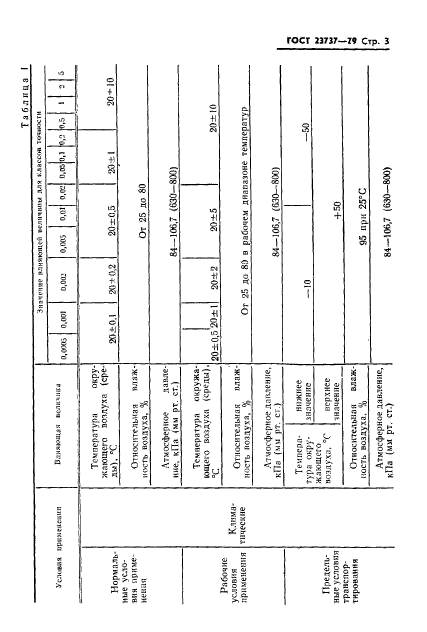

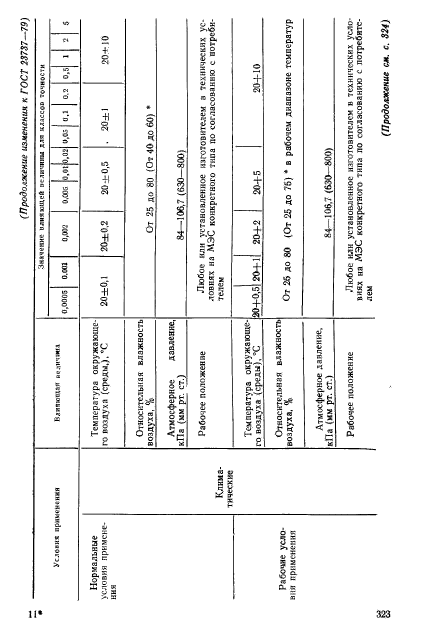

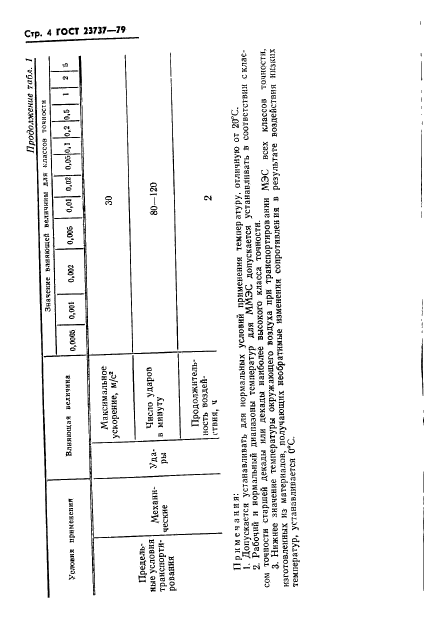

Таблица 1

Условия применения		Влияющая величина	Значение влияющей величины для классов точности
Условия применения		Влияющая величина	0,0005	0,001		0,002	0,005	0,01	0,02	0,05	0,1	0,2	0,5	1	2	5
Нормальные условия применения	Климатические	Температура окружающего воздуха (среды), °С	20 ± 0,1			20 ± 0,2	20 ± 0,5			20 ± 1			20 ± 10
		Относительная влажность воздуха, %	От 25 до 80 (От 40 до 60)^*
		Атмосферное давление, кПа (мм рт. ст.)	84 — 106,7 (630 — 800)
		Рабочее положение	Любое или установленное изготовителем в технических условиях на МЭС конкретного типа по согласованию с потребителем
Рабочие условия применения		Температура окружающего воздуха (среды), °С	20 + 0,5		20 + 1	20 + 2	20 + 5			20 + 10
		Относительная влажность воздуха, %	От 25 до 80 (От 25 до 75)^* в рабочем диапазоне температур
		Атмосферное давление, кПа (мм рт. ст.)	84 — 106,7 (630 — 800)
		Рабочее положение	Любое или установленное изготовителем в технических условиях на МЭС конкретного типа по согласованию с потребителем

^* По требованию потребителя.

Примечания:

1. Допускается устанавливать для нормальных условий применения температуру 23, 25 или 27 °С.

2. Рабочий и нормальный диапазоны температур для ММЭС допускается устанавливать в соответствии с классом точности старшей декады или декады наиболее высокого класса точности.

3. Нижнее значение температуры окружающего воздуха при транспортировании МЭС всех классов точности, изготовленных из материалов, получающих необратимые изменения сопротивления в результате воздействия низких температур, устанавливается 0 °С.

(Измененная редакция, Изм. № 1, 2, 4).

2.3. Допускаемые отклонения d_п действительного значения сопротивления МЭС от номинального при первичной поверке (при выпуске с предприятия-изготовителя) не должно превышать:

значений, указанных в табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2б;

значений определяемых по формуле (1) — для ММЭС по п. 1.2а.

Таблица 2

Класс точности (постоянная с для ММЭС)	Предел допускаемой основной погрешности d, %	Предел допускаемого отклонения d_п действительного значения сопротивления МЭС от номинального значения, %, при первичной поверке
0,0005	±0,0005	±0,01
0,001	±0,001
0,002	±0,002
0,005	±0,005
0,01	±0,01
0,02	±0,02	±0,02
0,05	±0,05	±0,05
0,1	±0,1	±0,1
0,2	±0,2	±0,2
0,5	±0,5	±0,5
1	±1	±1
2	±2	±2
5	±5	±5

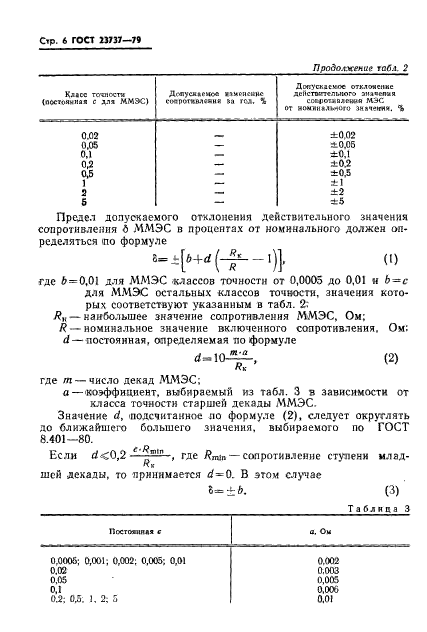

Предел допускаемого отклонения d_п действительного значения сопротивления ММЭС от номинального значения, %, при первичной поверке рассчитывают по формуле

(1)

где b = 0,01 для ММЭС классов точности от 0,0005 до 0,01 и b = с для ММЭС остальных классов точности, значения которых соответствуют указанным в табл. 2;

R_к — наибольшее значение сопротивления ММЭС, Ом;

R — номинальное значение включенного сопротивления, Ом;

d — постоянная, определяемая по формуле

(2)

где m — число декад ММЭС;

а — коэффициент, выбираемый из табл. 3 в зависимости от класса точности старшей декады ММЭС.

Значение d, подсчитанное по формуле (2), следует округлять до ближайшего большего значения, выбираемого по ГОСТ 8.401-80.

Если где R_min — сопротивление ступени младшей декады, то принимается d = 0. В этом случае

d_п = ±b. (3)

Таблица 3

Постоянная с	a, Ом
0,0005; 0,001; 0,002; 0,005; 0,01	0,002
0,02	0,003
0,05	0,005
0,1	0,006
0,2; 0,5; 1; 2; 5	0,01

(Измененная редакция, Изм. № 2, 4).

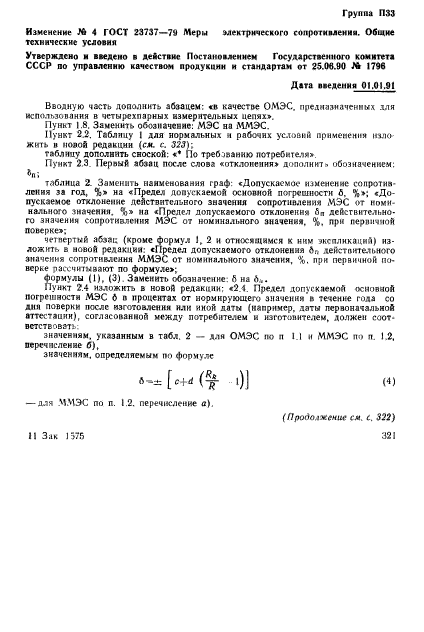

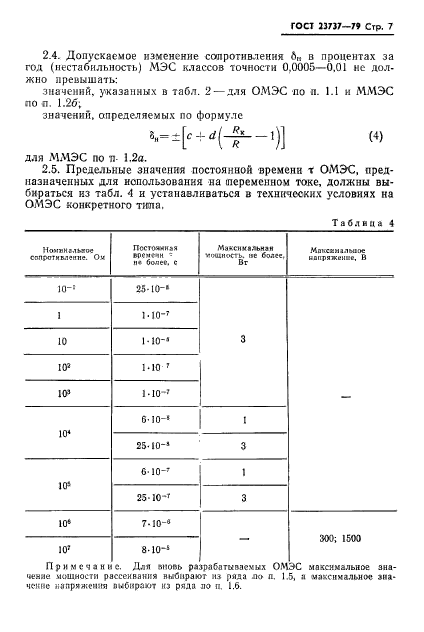

2.4. Предел допускаемой основной погрешности МЭС d в процентах от нормирующего значения в течение года со дня поверки после изготовления или иной даты (например, даты первоначальной аттестации), согласованной между потребителем и изготовителем, должен соответствовать:

значениям, указанным в табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2, перечисление б),

значениям, определяемым по формуле

(4)

— для ММЭС по п. 1.2, перечисление а).

Предел допускаемой основной погрешности МЭС в течение любого года эксплуатации (после первого года) не должен превышать значения, соответствующего установленному классу точности.

(Новая редакция, Изм. № 4).

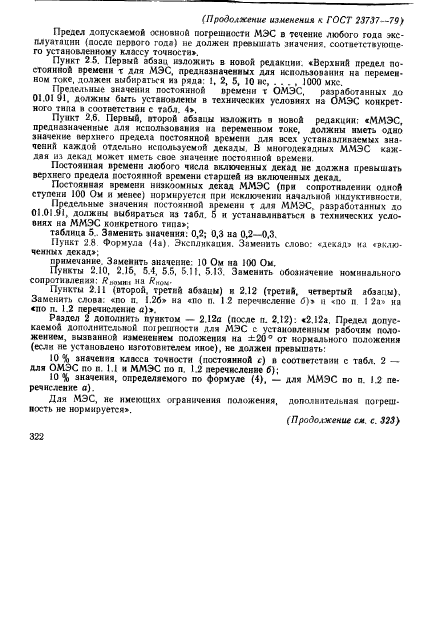

2.5. Верхний предел постоянной времени t для МЭС, предназначенных для использования на переменном токе, должен выбираться из ряда: 1, 2, 5, 10 нс, …, 1000 мкс.

Предельные значения постоянной времени t ОМЭС, разработанных до 01.01.91, должны быть установлены в технических условиях на ОМЭС конкретного типа в соответствии с табл. 4.

Таблица 4

Номинальное сопротивление, Ом	Постоянная времени t не более, с	Максимальная мощность, не более, Вт	Максимальное напряжение, В
10^-1	25 × 10^-8	3	—
1	1 × 10^-7
10	1 × 10^-8
10²	1 × 10^-7
10³	1 × 10^-7
10⁴	6 × 10^-8	1
10⁴	25 × 10^-8	3
10⁵	6 × 10^-7	1
10⁵	25 × 10^-7	3
10⁶	7 × 10^-6	—	300; 1500
10⁷	8 × 10^-5	—	300; 1500

Примечание. Для вновь разрабатываемых ОМЭС максимальное значение мощности рассеивания выбирают из ряда по п. 1.5, а максимальное значение напряжения выбирают из ряда по п. 1.6.

(Измененная редакция, Изм. № 4).

2.6. ММЭС, предназначенные для использования на переменном токе, должны иметь одно значение верхнего предела постоянной времени для всех устанавливаемых значений каждой отдельно используемой декады. В многодекадных ММЭС каждая из декад может иметь свое значение постоянной времени.

Постоянная времени любого числа включенных декад не должна превышать верхнего предела постоянной времени старшей из включенных декад.

Постоянная времени низкоомных декад ММЭС (при сопротивлении одной ступени 100 Ом и менее) нормируется при исключении начальной индуктивности.

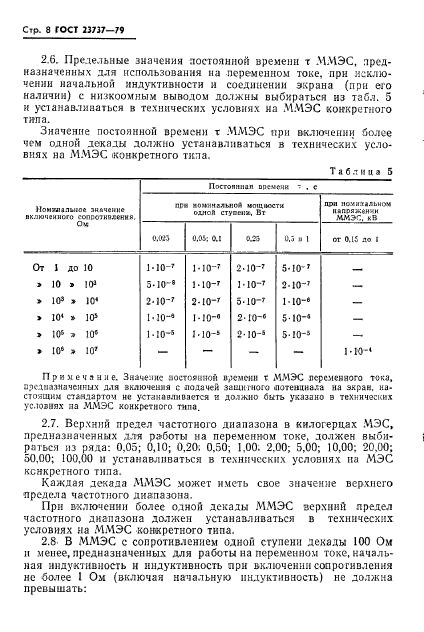

Предельные значения постоянной времени t для ММЭС, разработанных до 01.01.91, должны выбираться из табл. 5 и устанавливаться в технических условиях на ММЭС конкретного типа.

Таблица 5

Номинальное значение включенного сопротивления, Ом	Постоянная времени t, с
	при номинальной мощности одной ступени, Вт				при номинальном напряжении ММЭС, кВ
	0,01 — 0,03	0,05 — 0,1	0,2 — 0,3	0,5 — 1	от 0,15 до 1
От 1 до 10 вкл.	1 × 10^-7	1 × 10^-7	2 × 10^-7	5 × 10^-7	—
Св. 10 » 10³	5 × 10^-8	1 × 10^-7	1 × 10^-7	2 × 10^-7	—
» 10³ » 10⁴	2 × 10^-7	2 × 10^-7	5 × 10^-7	1 × 10^-6	—
» 10⁴ » 10^s	1 × 10^-6	1 × 10^-6	2 × 10^-6	5 × 10^-6	—
» 10⁵ » 10⁶	1 × 10^-5	1 × 10^-5	2 × 10^-5	5 × 10^-5	—
» 10⁶ » 10⁷	—	—	—	—	1 × 10^-4

Примечание. Значение постоянной времени t ММЭС переменного тока, предназначенных для включения с подачей защитного потенциала на экран, настоящим стандартом не устанавливается и должно быть указано в технических условиях на ММЭС конкретного типа.

(Измененная редакция, Изм. № 3, 4).

2.7. Верхний предел частотного диапазона в килогерцах МЭС, предназначенных для работы на переменном токе, должен выбираться из ряда: 0,05; 0,10; 0,20; 0,50; 1,00; 2,00; 5,00; 10,00; 20,00; 50,00; 100,00 и устанавливаться в технических условиях на МЭС конкретного типа.

Каждая декада ММЭС может иметь свое значение верхнего предела частотного диапазона.

При включении более одной декады ММЭС верхний предел частотного диапазона должен устанавливаться в технических условиях на ММЭС конкретного типа.

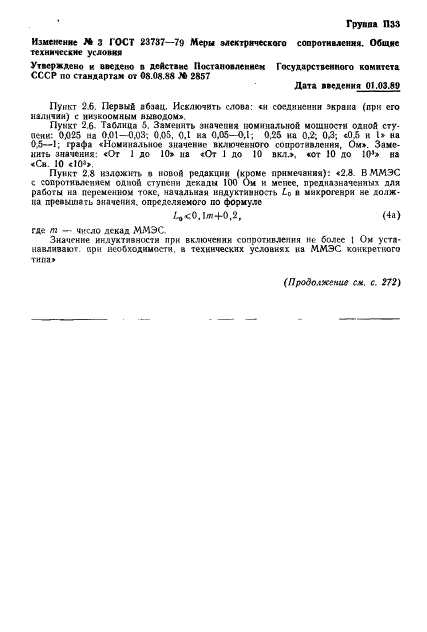

2.8. В ММЭС с сопротивлением одной ступени декады 100 Ом и менее, предназначенных для работы на переменном токе, начальная индуктивность L₀ в микрогенри не должна превышать значения, определяемого по формуле

L₀ £ 0,1m + 0,2, (4a)

где т — число включенных декад ММЭС.

Значение индуктивности при включении сопротивления не более 1 Ом устанавливают, при необходимости, в технических условиях на ММЭС конкретного типа.

Примечание. При наличии у ММЭС отдельных выходов (зажимов) их низкоомных декад (до 100 Ом) значения индуктивности относятся лишь к случаю включения цепи только этих декад.

(Измененная редакция, Изм. № 3, 4).

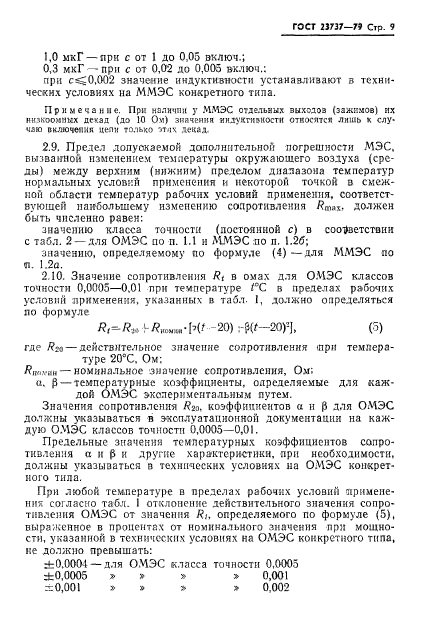

2.9. Предел допускаемой дополнительной погрешности МЭС, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления R_max, должен быть численно равен:

значению класса точности (постоянной с) в соответствии с табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2б;

значению, определяемому по формуле (4) — для ММЭС по п. 1.2а.

2.10. Значение сопротивления R_t в омах для ОМЭС классов точности 0,0005 — 0,01 при температуре t °С в пределах рабочих условий применения, указанных в табл. 1, должно определяться по формуле

R_t = R₂₀ + R_ном × [a(t — 20) + b(t — 20)²], (5)

где R₂₀ — действительное значение сопротивления три температуре 20 °С, Ом;

R_ном — номинальное значение сопротивления, Ом;

a, b — температурные коэффициенты, определяемые для каждой ОМЭС экспериментальным путем.

Значения сопротивления R₂₀, коэффициентов a и b для ОМЭС должны указываться в эксплуатационной документации на каждую ОМЭС классов точности 0,0005 — 0,01.

Предельные значения температурных коэффициентов сопротивления a и b и другие характеристики, при необходимости, должны указываться в технических условиях на ОМЭС конкретного типа.

При любой температуре в пределах рабочих условий применения согласно табл. 1 отклонение действительного значения сопротивления ОМЭС от значения R_t, определяемого по формуле (5), выраженное в процентах от номинального значения при мощности, указанной в технических условиях на ОМЭС конкретного типа, не должно превышать:

±0,0004 — для ОМЭС класса точности 0,0005

±0,0005 » » » » 0,001

±0,001 » » » » 0,002

±0,002 для ОМЭС класса точности 0,005

±0,005 » » » » 0,01

(Измененная редакция, Изм. № 4).

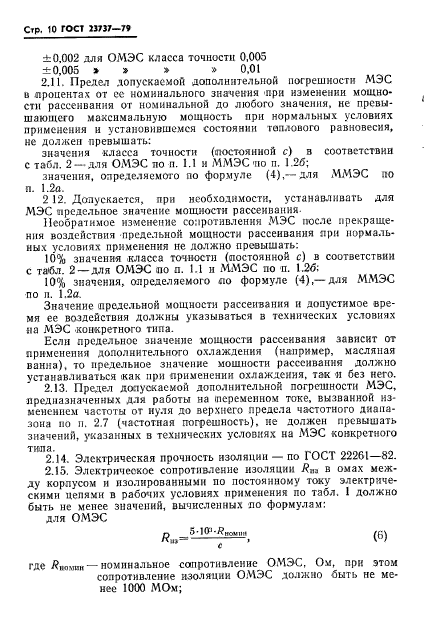

2.11. Предел допускаемой дополнительной погрешности МЭС в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, не должен превышать:

значения класса точности (постоянной с) в соответствии с табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2 перечисление б);

значения, определяемого по формуле (4), — для ММЭС по п. 1.2 перечисление а).

2.12. Допускается, при необходимости, устанавливать для МЭС предельное значение мощности рассеивания.

Необратимое изменение сопротивления МЭС после прекращения воздействия предельной мощности рассеивания при нормальных условиях применения не должно превышать:

10 % значения класса точности (постоянной с) в соответствии с табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2 перечисление б);

10 % значения, определяемого по формуле (4), — для ММЭС по п. 1.2 перечисление а).

Значение предельной мощности рассеивания и допустимое время ее воздействия должны указываться в технических условиях на МЭС конкретного типа.

Если предельное значение мощности рассеивания зависит от применения дополнительного охлаждения (например, масляная ванна), то предельное значение мощности рассеивания должно устанавливаться как при применении охлаждения, так и без него.

2.11, 2.12. (Измененная редакция, Изм. № 4).

2.12а. Предел допускаемой дополнительной погрешности для МЭС с установленным рабочим положением, вызванной изменением положения на ±20° от нормального положения (если не установлено изготовителем иное), не должен превышать:

10 % значения, определяемого по формуле (4), — для ММЭС по п. 1.2 перечисление а).

Для МЭС, не имеющих ограничения положения, дополнительная погрешность не нормируется.

(Введен дополнительно, Изм. № 4).

2.13. Предел допускаемой дополнительной погрешности МЭС, предназначенных для работы на переменном токе, вызванной изменением частоты от нуля до верхнего предела частотного диапазона по п. 2.7 (частотная погрешность), не должен превышать значений, указанных в технических условиях на МЭС конкретного типа.

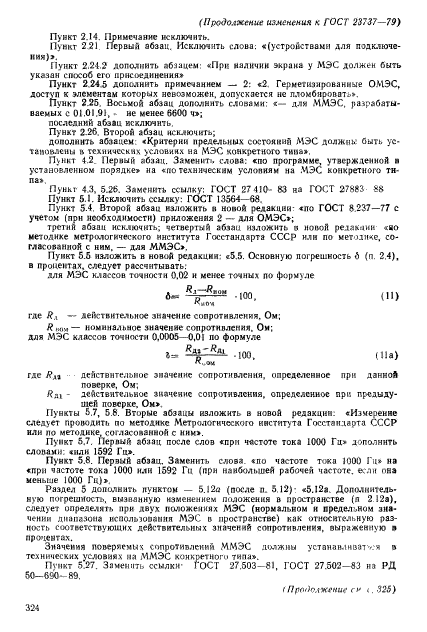

2.14. Электрическая прочность изоляции — по ГОСТ 12.2.091-83.

(Измененная редакция, Изм. № 2, 3, 4).

2.15. Электрическое сопротивление изоляции R_из в омах между корпусом и изолированными по постоянному току электрическими цепями в рабочих условиях применения по табл. 1 должно быть не менее значений, вычисленных по формулам:

для ОМЭС

(6)

где R_ном — номинальное сопротивление ОМЭС, Ом, при этом сопротивление изоляции ОМЭС должно быть не менее 1000 МОм;

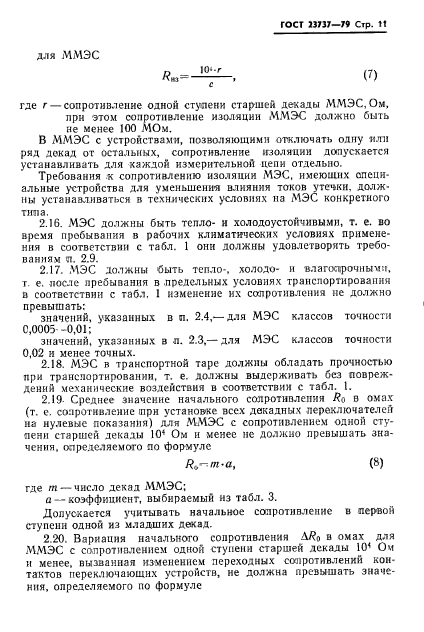

для ММЭС

(7)

где r — сопротивление одной ступени старшей декады ММЭС, Ом, при этом сопротивление изоляции ММЭС должно быть не менее 100 МОм.

В ММЭС с устройствами, позволяющими отключать одну или ряд декад от остальных, сопротивление изоляции допускается устанавливать для каждой измерительной цепи отдельно.

(Измененная редакция, Изм. № 2, 4).

2.16. МЭС должны быть тепло- и холодоустойчивыми, т.е. во время пребывания в рабочих климатических условиях применения в соответствии с табл. 1 они должны удовлетворять требованиям п. 2.9.

2.17. МЭС должны быть тепло-, холодо- и влагопрочными, т.е. после пребывания в предельных условиях транспортирования в соответствии с табл. 1 изменение их сопротивления не должно превышать значений, указанных в п. 2.4.

(Измененная редакция, Изм. № 2).

2.18. МЭС в транспортной таре должны обладать прочностью при транспортировании, т.е. должны выдерживать без повреждений механические воздействия в соответствии с табл. 1.

2.19. Среднее значение начального сопротивления R₀ в омах (т.е. сопротивление при установке всех декадных переключателей на нулевые показания) для ММЭС с сопротивлением одной ступени старшей декады 10⁴ Ом и менее не должно превышать значения, определяемого по формуле

R₀ = m × a, (8)

где т — число декад ММЭС;

а — коэффициент, выбираемый из табл. 3.

Допускается учитывать начальное сопротивление в первой ступени одной из младших декад.

2.20. Вариация начального сопротивления DR₀ в омах для ММЭС с сопротивлением одной ступени старшей декады 10⁴ Ом и менее, вызванная изменением переходных сопротивлений контактов переключающих устройств, не должна превышать значения, определяемого по формуле

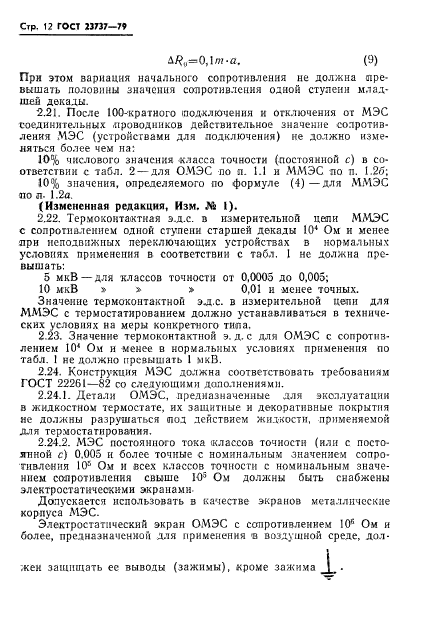

DR₀ = 0,1m × a. (9)

При этом вариация начального сопротивления не должна превышать половины значения сопротивления одной ступени младшей декады.

2.21. После 100-кратного подключения и отключения от МЭС соединительных проводников действительное значение сопротивления МЭС не должно изменяться более чем на:

10 % числового значения класса точности (постоянной с) в соответствии с табл. 2 — для ОМЭС по п. 1.1 и ММЭС по п. 1.2б;

10 % значения, определяемого по формуле (4) — для ММЭС по п. 1.2а.

Указанные требования не распространяются на четырехзажимные меры и меры с номинальным значением сопротивления более 1000 Ом.

(Измененная редакция, Изм. № 1, 2, 4).

2.22. Термоконтактная э.д.с. в измерительной цепи ММЭС с сопротивлением одной ступени старшей декады 10⁴ Ом и менее при неподвижных переключающих устройствах в нормальных условиях применения в соответствии с табл. 1 не должна превышать:

5 мкВ — для классов точности от 0,0005 до 0,005;

10 мкВ » » » 0,01 и менее точных.

Значение термоконтактной э.д.с. в измерительной цепи для ММЭС с термостатированием должно устанавливаться в технических условиях на меры конкретного типа.

2.23. Значение термоконтактной э.д.с для ОМЭС с сопротивлением 10⁴ Ом и менее в нормальных условиях применения по табл. 1 не должно превышать 1 мкВ.

2.24. Конструкция МЭС должна соответствовать требованиям ГОСТ 22261-82 со следующими дополнениями.

2.24.1. Детали ОМЭС, предназначенные для эксплуатации в жидкостном термостате, их защитные и декоративные покрытия не должны разрушаться под действием жидкости, применяемой для термостатирования.

2.24.2. МЭС постоянного тока классов точности (или с постоянной с) 0,005 и более точные с номинальным значением сопротивления 10⁵ Ом и всех классов точности с номинальным значением сопротивления свыше 10⁵ Ом, а также ММЭС с наибольшим значением сопротивления свыше 1,3 × 10⁵ Ом должны быть снабжены экранами утечки или электростатическим экраном.

Допускается использовать в качестве экранов металлические корпуса МЭС.

Электростатический экран ОМЭС с сопротивлением 10⁶ Ом и более, предназначенной для применения в воздушной среде, должен защищать ее выводы (зажимы), кроме зажима

При наличии экрана у МЭС должен быть указан способ его присоединения.

(Измененная редакция, Изм. № 2, 4).

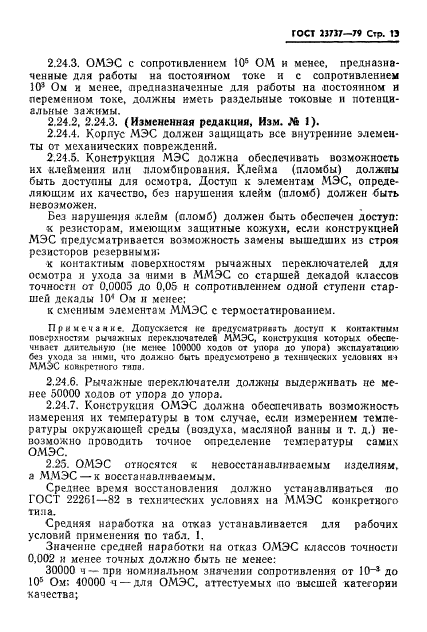

2.24.3. ОМЭС с сопротивлением 10⁵ Ом и менее, предназначенные для работы на постоянном токе и с сопротивлением 10³ Ом и менее, предназначенные для работы на постоянном и переменном токе, должны иметь раздельные токовые и потенциальные зажимы.

2.24.2, 2.24.3. (Измененная редакция, Изм. № 1).

2.24.4. Корпус МЭС должен защищать все внутренние элементы от механических повреждений.

2.24.5. Конструкция МЭС должна обеспечивать возможность их клеймения или пломбирования. Клейма (пломбы) должны быть доступны для осмотра. Доступ к элементам МЭС, определяющим их качество, без нарушения клейм (пломб) должен быть невозможен.

Без нарушения клейм (пломб) должен быть обеспечен доступ:

к резисторам, имеющим защитные кожухи, если конструкцией МЭС предусматривается возможность замены вышедших из строя резисторов резервными;

к контактным поверхностям рычажных переключателей для осмотра и ухода за ними в ММЭС со старшей декадой классов точности от 0,0005 до 0,05 и сопротивлением одной ступени старшей декады 10⁴ Ом и менее;

к сменным элементам ММЭС с термостатированием.

Примечание. 1. Допускается не предусматривать доступ к контактным поверхностям рычажных переключателей ММЭС, конструкция которых обеспечивает длительную (не менее 100000 ходов от упора до упора) эксплуатацию без ухода за ними, что должно быть предусмотрено в технических условиях на ММЭС конкретного типа.

2. Герметизированные ОМЭС, доступ к элементам которых невозможен, допускается не пломбировать.

(Измененная редакция, Изм. № 4).

2.24.6. Рычажные переключатели должны выдерживать не менее 50000 ходов от упора до упора.

2.24.7. Конструкция ОМЭС должна обеспечивать возможность измерения их температуры в том случае, если измерением температуры окружающей среды (воздуха, масляной ванны и т.д.) невозможно проводить точное определение температуры самих ОМЭС.

2.25. ОМЭС относятся к невосстанавливаемым изделиям, а ММЭС — к восстанавливаемым.

Среднее время восстановления должно устанавливаться по ГОСТ 22261-82 в технических условиях на ММЭС конкретного типа.

Средняя наработка на отказ устанавливается для рабочих условий применения по табл. 1.

Значение средней наработки на отказ ОМЭС классов точности 0,002 и менее точных должно быть не менее:

40000 ч — при номинальном значении сопротивления от 10^-3 до 10⁵ Ом;

25000 ч — при номинальном значении сопротивления 10^-5, 10^-4 и от 10⁶ до 10⁸ Ом.

Для ОМЭС классов точности 0,001 и 0,0005, а также при номинальных значениях сопротивления 10⁹ Ом и более, значение средней наработки на отказ должно быть установлено в технических условиях на ОМЭС конкретного типа.

Значение средней наработки на отказ ММЭС классов точности 0,002 и менее точных должно быть не менее 6000 ч — для ММЭС, разрабатываемых с 01.01.91, — не менее 6600 ч.

Для ММЭС классов точности 0,001 и 0,0005, а также при номинальных значениях сопротивления 10⁸ Ом и более, значение средней наработки на отказ должно быть установлено в технических условиях на ММЭС конкретного типа.

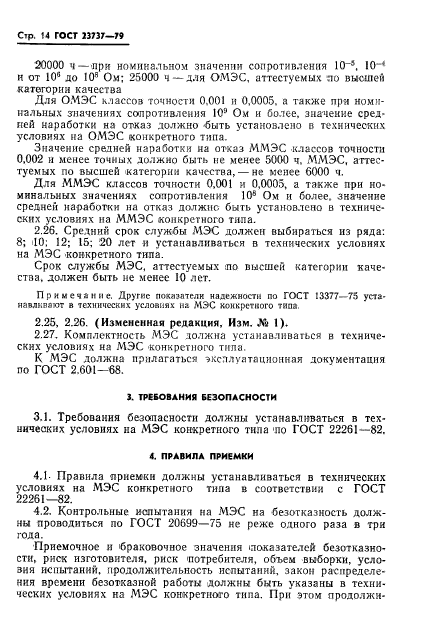

2.26. Средний срок службы должен быть не менее 8 лет.

Критерии предельных состояний МЭС должны быть установлены в технических условиях на МЭС конкретного типа.

2.25, 2.26. (Измененная редакция, Изм. № 1, 2, 4).

2.27. Комплектность МЭС должна устанавливаться в технических условиях на МЭС конкретного типа.

К МЭС должна прилагаться эксплуатационная документация по ГОСТ 2.601-68.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности должны устанавливаться в технических условиях на МЭС конкретного типа по ГОСТ 12.2.091-83 или по ГОСТ 22261-82 (в зависимости от того, по какому из указанных стандартов установлены требования к безопасности и электрической прочности изоляции).

(Измененная редакция, Изм. № 2, 3).

4. ПРАВИЛА ПРИЕМКИ

4.1. Правила приемки должны устанавливаться в технических условиях на МЭС конкретного типа в соответствии с ГОСТ 22261-82.

4.2. Контрольные испытания на МЭС на безотказность должны проводиться по ГОСТ 27.410-83 не реже одного раза в три года.

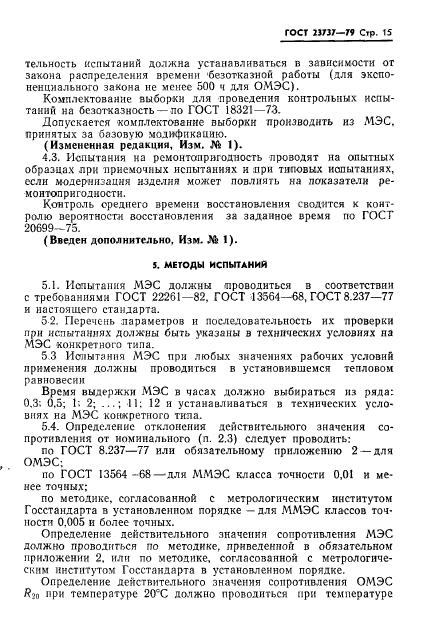

Приемочное и браковочное значения показателей безотказности, риск изготовителя, риск потребителя, объем выборки, условия испытаний, продолжительность испытаний, закон распределения времени безотказной работы должны быть указаны в технических условиях на МЭС конкретного типа. При этом продолжительность испытаний должна устанавливаться в зависимости от закона распределения времени безотказной работы (для экспоненциального закона не менее 500 ч для ОМЭС).

Комплектование выборки для проведения контрольных испытаний на безотказность — по техническим условиям на МЭС конкретного типа.

Допускается комплектование выборки производить из МЭС, принятых за базовую модификацию.

(Измененная редакция, Изм. № 1, 2, 3, 4).

4.3. Испытания на ремонтопригодность проводят на опытных образцах при приемочных испытаниях и яри типовых испытаниях, если модернизация изделия может повлиять на показатели ремонтопригодности.

Контроль среднего времени восстановления сводится к контролю вероятности восстановления за заданное время по ГОСТ 27883-88.

(Измененная редакция, Изм. № 1, 2, 4).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Испытания МЭС должны проводиться в соответствии с требованиями ГОСТ 22261-82, ГОСТ 8.237-77 и настоящего стандарта.

(Измененная редакция, Изм. № 4).

5.2. Перечень параметров и последовательность их проверки при испытаниях должны быть указаны в технических условиях на МЭС конкретного типа.

5.3. Испытания МЭС при любых значениях рабочих условий применения должны проводиться в установившемся тепловом равновесии.

Время выдержки МЭС в часах должно выбираться из ряда: 0,3; 0,5; 1; 2; …; 11; 12 и устанавливаться в технических условиях на МЭС конкретного типа.

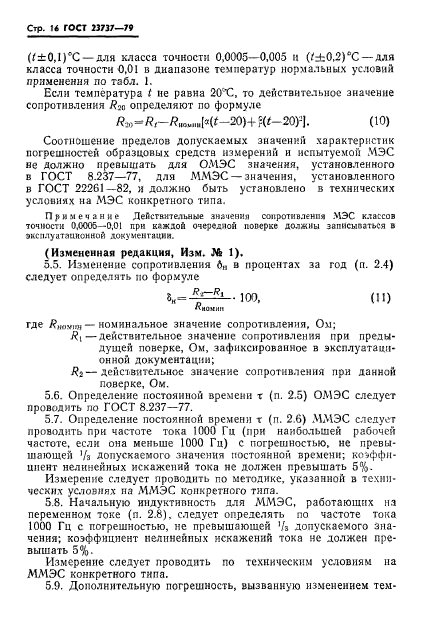

5.4. Определение отклонения действительного значения сопротивления от номинального (п. 2.3) следует проводить:

по ГОСТ 8.237-77 с уч
