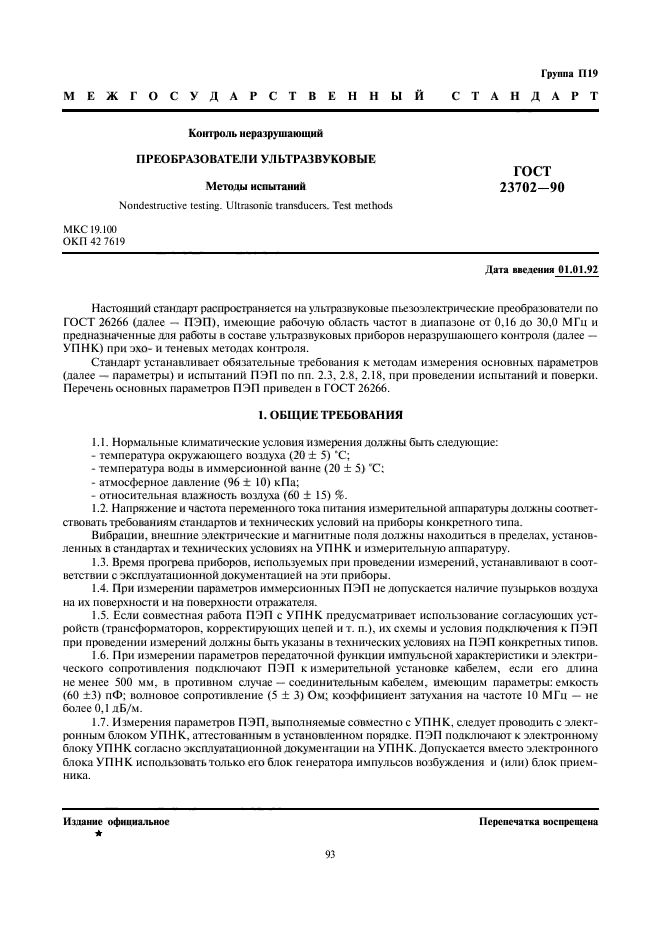

Группа П19

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Контроль неразрушающий ПРЕОБРАЗОВАТЕЛИ УЛЬТРАЗВУКОВЫЕ

ГОСТ

Методы испытаний    23702—90

Nondestructive testing. Ultrasonic transducers. Test methods

M КС 19.100 ОКП 42 7619

Дата введения 01.01.92

Настоящий стандарт распространяется на ультразвуковые пьезоэлектрические преобразователи по ГОСТ 26266 (д&тее — НЭП), имеющие рабочую область частот в диапазоне от 0,16 до 30,0 МГц и предназначенные для работы в составе ультразвуковых приборов неразрушающего контроля (далее — УН НК) при эхо- и теневых методах контроля.

Стандарт устанавливает обязательные требования к методам измерения основных параметров (далее — параметры) и испытании ПЭГ1 по пп. 2.3. 2.8. 2.18, при проведении испытаний и поверки. Перечень основных параметров НЭП приведен в ГОСТ 26266.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1.    Нормальные климатические условия измерения должны быть следующие:

—    температура окружающего воздуха (20 ± 5) ‘С;

—    температура воды в иммерсионной ванне (20 ± 5) «С:

—    атмосферное давление (96 ± 10) кПа;

—    относительная влажность воздуха (60 ± 15) %.

1.2.    Напряжение и частота переменного тока питания измерительной аппаратуры должны соответствовать требованиям стандартов и технических условий на приборы конкретного типа.

Вибрации, внешние электрические и магнитные поля должны находиться в пределах, установленных в стандартах и технических условиях на УIIНК и измерительную аппаратуру.

1.3.    Время прогрева приборов, используемых при проведении измерений, устанавливают в соответствии с эксплуатационной документацией на эти приборы.

1.4.    При измерении параметров иммерсионных НЭП не допускается наличие пузырьков воздуха на их поверхности и на поверхности отражателя.

1.5.    Если совместная работа НЭП с УПНК предусматривает использование согласующих устройств (трансформаторов, корректирующих цепей и т. п.), их схемы и условия подключения к ПЭП при проведении измерений должны быть указаны в технических условиях на ПЭП конкретных типов.

1.6.    При измерении параметров передаточной функции импульсной характеристики и электрического сопротивления подключают ПЭП к измерительной установке кабелем, если его длина не менее 500 мм, в противном случае — соединительным кабелем, имеющим параметры: емкость (60 ±3) пФ; волновое сопротивление (5 ± 3) Ом; коэффициент затухания на частоте 10 МГц — не более 0,1 дБ/м.

1.7.    Измерения параметров ПЭП. выполняемые совместно с УПНК. следует проводить с электронным блоком УПНК. аттестованным в установленном порядке. ПЭП подключают к электронному блоку УПНК согласно эксплуатационной документации на УПНК. Допускается вместо электронного блока УПНК использовать только его блок генератора импульсов возбуждения и (или) блок приемника.

Издание официальное *

Перепечатка воскрешена

93

С. 2 ГОСТ 23702-90

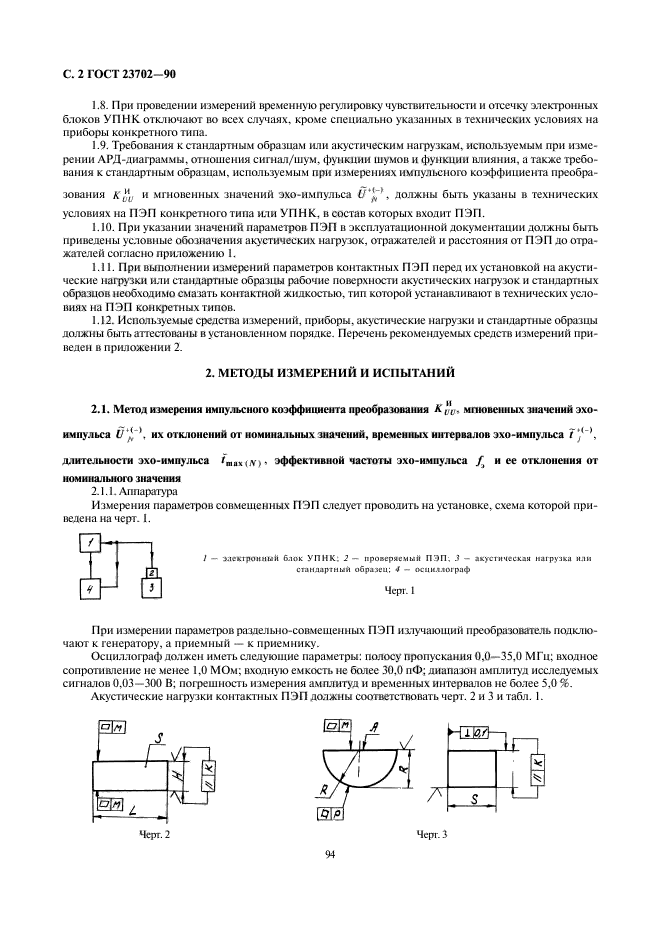

1.8.    При проведении измерений временную регулировку чувствительности и отсечку электронных блоков УПНК отключают во всех случаях, кроме специально указанных в технических условиях на приборы конкретного типа.

1.9.    Требования к стандартным образцам или акустическим нагрузкам, используемым при изме

рении АРД-диаграммы, отношения сигнал/шум. функции шумов и функции влияния, а также требо-вания к стандартным образиам, используемым при измерениях импульсного коэффициента преобразования Кц_и и мгновенных значений эхо-импульса    должны    быть    указаны в технических

условиях на ПЭП конкретного типа или УПНК, в состав которых входит ПЭП.

1.10.    При указании значений параметров ПЭП в эксплуатационной документации должны быть приведены условные обозначения акустических нагрузок, отражателей и расстояния от ПЭП до отражателей согласно приложению 1.

1.11.    При выполнении измерений параметров контактных ПЭП перед их установкой на акустические нагрузки или стандартные образцы рабочие поверхности акустических нагрузок и стандартных образцов необходимо смазать контактной жидкостью, тип которой устанавливают в технических условиях на ПЭП конкретных типов.

1.12.    Используемые средства измерений, приборы, акустические нагрузки и стандартные образцы должны быть аттестованы в установленном порядке. Перечень рекомендуемых средств измерений приведен в приложении 2.

2. МЕТОДЫ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ

2.1.    Метод измереиия импульсного коэффициента преобразования К “у, мгновенных значений эхо-импульса U’jf , их отклонений ог номинальных значений, временных интервалов эхо-импульса Г

длительности эхо-им пульса /_{ших (1}у > ■. эффективной частоты эхо-импульса f_t и ее отклонения от

номинального значения

2.1.1.    Аппаратура

Измерения параметров совмещенных ПЭП следует проводить на установке, схема которой приведена на черт. 1.

I — элем роимый блок УПНК: 2 — проверяемый ПЭП. J — акустическая нагрузка или стандартный образец; 4 — осциллограф

ЧсрГ. 1

При измерении параметров раздельно-совмешенных НЭП ихтучающий преобразователь подключают к генератору, а приемный — к приемнику.

Осциллограф должен иметь следующие параметры: полосу пропускания 0,0—35.0 МГц; входное сопротивление не менее 1.0 МОм; входную емкость не более 30.0 пФ; диапазон амплитуд исследуемых сигналов О.ОЗ—ЗОО В; погрешность измерения амплитуд и временных интервалов не более 5.0 %.

Акустические нагрузки контактных ПЭП должны соответствовать черт. 2 и 3 и табл. I.

94

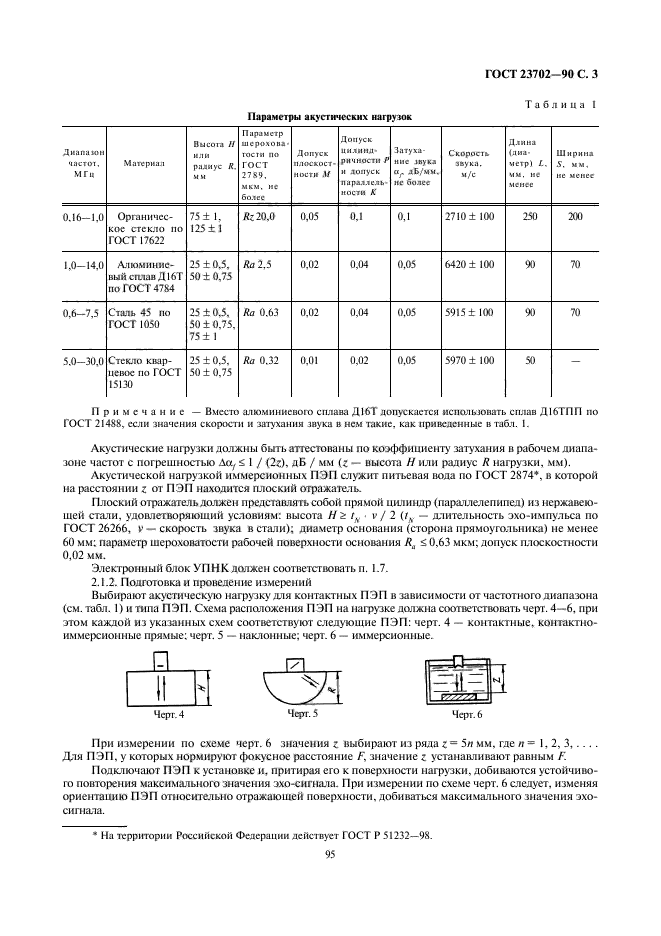

ГОСТ 23702-90 С. 3

Таблица ! Параметры акустических нагрузок

Диапаюн частот, МГц Материал Bucoia // или радиус R. и и Параметр шерохопл • гости по ГОСТ 27S9. мкм. не более Допуск плоскостности м Допуск килимд-рнчности Р и допуск параллельности К Затухание жука аг дБ/мм. не более Скорость звука. м/с Длина {диаметр) L. мм. не менее Ш нрнмд S. мм. не менее 0.16-1.0 Органическое стекло по ГОСТ 17622 75 ± 1, 125 ±1 Rz 20.0 0,05 0,1 0.1 2710 ± 100 250 200 1.0-14.0 Алюминиевый сплавД16Т по ГОСТ 4784 25 ± 0,5, 50 ±0,75 Ra 2.5 0.02 0.04 0.05 6420 ± 100 90 70 0,6—7,5 Сталь 45 но ГОСТ 1050 25 ± 0.5, 50 ± 0.75. 75 ± 1 На 0.63 0.02 0.04 0.05 5915 ± 100 90 70 5.0-30,0 Стекло кварцевое по ГОСТ 15130 25 ± 0.5, 50 ± 0,75 Ra 0.32 0.01 0.02 0.05 5970 ± 100 50

Примечание — Вместо алюминиевого сплава Д16Т допускается использовать сплав Д16ТПП по ГОСТ 21488, если значения скорости и затухания звука в нем такие, как приведенные в табл. 1.

Акустические нагрузки должны быть аттестованы по коэффициенту затухания в рабочем диапазоне частот с погрешностью Да, £ 1 / (2г), дБ / мм (z — высота // или радиус R нагрузки, мм).

Акустической нагрузкой иммерсионных НЭП служит питьевая вода по ГОСТ 2S74⁴, в которой на расстоянии z от НЭП находится плоский отражатель.

Плоский отражатель должен представлять собой прямой цилиндр (параллелепипед) из нержавеющей стали, удовлетворяющий условиям: высота Н 2: /_Л • v / 2 (/_v — длительность эхо-импульса по ГОСТ 26266, V— скорость звука встали); диаметр основания (сторона прямоугольника) не менее 60 мм: параметр шероховатости рабочей поверхности основания R_a 5 0,63 мкм; допуск плоскостности 0,02 мм.

Электронный блок УГ1НК должен соответствовать п. 1.7.

2.1.2. Подготовка и проведение измерений

Выбирают акустическую нагрузку для контактных ПЭН в зависимости от частотного диапазона (см. табл. 1) и типа ПЭГ1. Схема расположения ПЭМ на нагрузке должна соответствовать черт. 4—6. при этом каждой из указанных схем соответствуют следующие ПЭП: черт. 4 — контактные, контактно-иммерсионные прямые: черт. 5 — наклонные; черт. 6 — иммерсионные.

Чсрг. 4    Черт.    5    Черг.    6

При измерении по схеме черт. 6 значения z выбирают из ряда z = 5/г мм, где п = 1. 2, 3…..

Для ПЭП, у которых нормируют фокусное расстояние F, значение z устанавливают равным

Подключают ПЭП к установке и, притирая его к поверхности нагрузки, добиваются устойчивого повторения максимального значения эхо-сигнала. При измерении по схеме черт. 6 следует, изменяя ориентацию ПЭП относительно отражающей поверхности, добиваться максимального значения эхо-сигнала.

* На зерритории Российской Федерации действует ГОСТ Р 51232—9S.

95

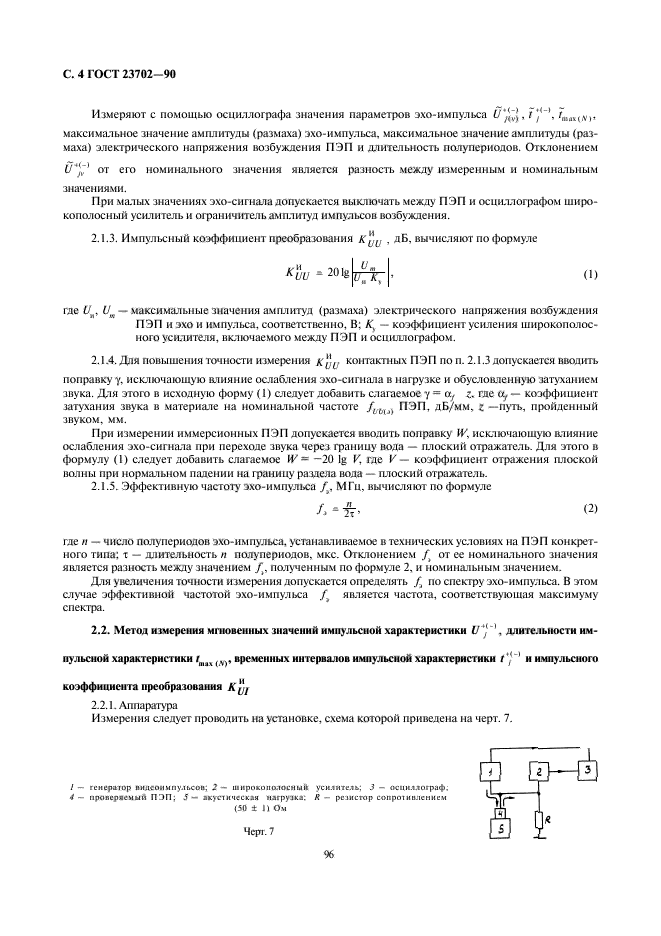

С. 4 ГОСТ 23702-90

Измеряют с помощью осциллографа значения параметров эхо-импульса , Г)^<_\ ^,_Л(Л.,,

максимальное значение амплитуды (размаха) эхо-импульса, максимальное значение амплитуды (размаха) электрического напряжения возбуждения НЭП и длительность полупериодов. Отклонением

£/»д^} от его номинального значения является разность между измеренным и номинальным значениями.

При малых значениях эхо-сигнала допускается выключать между Г1ЭГ1 и осциллографом широкополосный усилитель и ограничитель амплитуд импульсов возбуждения.

2.1.3. Импульсный коэффициент преобразования . дБ. вычисляют по формуле

где U_n, U_K — максимальные значения амплитуд (размаха) электрического напряжения возбуждения НЭП и эхо и импульса, соответственно, В: К_у — коэффициент усиления широкополосного усилителя, включаемого между ПЭН и осциллографом.

2.1.4.    Для повышения точности измерения контактных ПЭМ по п. 2.1.3 допускается вводить

поправку у, исключающую влияние ослабления эхо-сигнала в нагрузке и обусловленную затуханием звука. Для этого в исходную форму (1) следует добавить слагаемое у = a, z. где а, — коэффициент затухания звука в материале на номинальной частоте f_VOM НЭП. дБ/мм, z —путь, пройденный звуком, мм.

При измерении иммерсионных НЭП допускается вводить поправку IV, исключающую влияние ослабления эхо-сигнала при переходе звука через границу вода — плоский отражатель. Для этого в формулу (1) следует добавить слагаемое W = -20 lg К где V — коэффициент отражения плоской волны при нормальном падении на границу раздела вода — плоский отражатель.

2.1.5.    Эффективную частоту эхо-импульса МГц, вычисляют по формуле

<¹>

где п — число полупериодов эхо-импульса, устанавливаемое в технических условиях на ПЭМ конкретного типа: т — длительность п полупериодов. мкс. Отклонением f_t от ее номинального значения является разность между значением f_t, полученным по формуле 2, и номинальным значением.

Дтя увеличения точности измерения допускается определять /₃ по спектру эхо-импульса. В этом случае эффективной частотой эхо-импульса f_t является частота, соответствующая максимуму спектра.

2.2. Метод измерения мгновенных значений импульсной характеристики I/\ длительности импульсной характеристики /_{яах (А)}, временных интервалов импульсной характеристики t’]~’ и импульсного

коэффициента преобразования К щ

2.2.1. Аппаратура

Измерения следует проводить на установке, схема которой приведена на черт. 7.

1

(50 ± I) Ом

Черт. 7

%

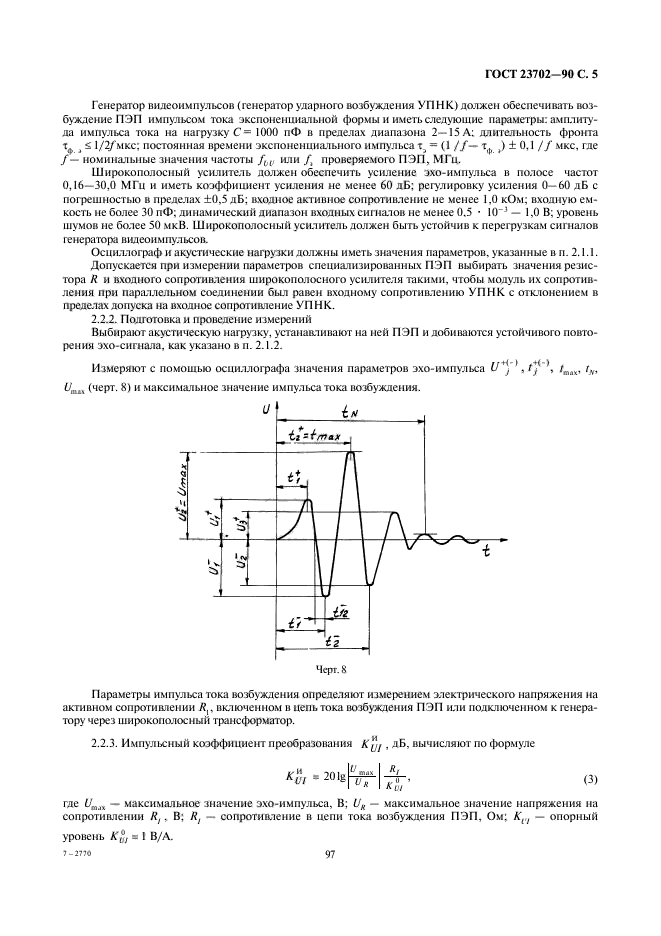

ГОСТ 23702-90 С. 5

Генератор видеоимпульсов (генератор ударного возбуждения УТ1НК) должен обеспечивать возбуждение НЭП импульсом тока экспоненциальной формы и иметь следующие параметры: амплитуда импульса тока на нагрузку С = 1000 пФ в пределах диапазона 2—15 А: длительность фронта _t й 1/2/мкс; постоянная времени экспоненциального импульса г = (1 //— т_{ф 4}) ± 0,1 // мкс, где /— номинальные значения частоты f_:V или f_t проверяемого ПЭП, МГц.

Широкополосный усилитель должен обеспечить усиление эхо-импульса в полосе частот 0,16—30.0 МГц и иметь коэффициент усиления не менее 60 дБ; регулировку усиления 0-60 дБ с погрешностью в пределах ±0,5 дБ; входное активное сопротивление не менее 1.0 кОм; входную емкость не более 30 пФ; динамический диапазон входных сигналов не менее 0.5 • I0″^J — 1,0 В; уровень шумов не более 50 мкВ. Широкополосный усилитель должен быть устойчив к перегрузкам сигналов генератора видеоимпульсов.

Осциллограф и акустические нагрузки должны иметь значения параметров, указанные в п. 2.1.1.

Допускается при измерении параметров специализированных ПЭП выбирать значения резистора R и входного сопротивления широкополосного усилителя такими, чтобы модуль их сопротивления при параллельном соединении был равен входному сопротивлению УГ1НК с отклонением в пределах допуска на входное сопрогиатение УПНК.

2.2.2. Подготовка и проведение измерений

Выбирают акустическую нагрузку, устанавливают на ней ПЭП и добиваются устойчивого повторения эхо-сигнала, как указано в п. 2.1.2.

Измеряют с помошью осциллографа значения параметров эхо-импульса U’)’\ /*’\ t_N, U___(черт. и максимальное значение импульса тока возбуждения.

U

in

О

il

Черт. 8

Параметры импульса тока возбуждения определяют измерением электрического напряжения на активном сопротивлении К_г включенном в цепь тока возбуждения ПЭП или подключенном к генератору через широкополосный трансформатор.

2.2.3. Импульсный коэффициент преобразования Кц/ , дБ, вычисляют по формуле

кVI * 20 lg

(3)

где U_mM — максимальное значение эхо-импульса, В; U_K — максимальное значение напряжения на сопротивлении Л,. В; R, — сопротиазение в цепи тока возбуждения ПЭП, Ом; К_с, — опорный

уровень tCyj я 1 В/Л.

97

7 — 2770

С. 6 ГОСТ 23702-90

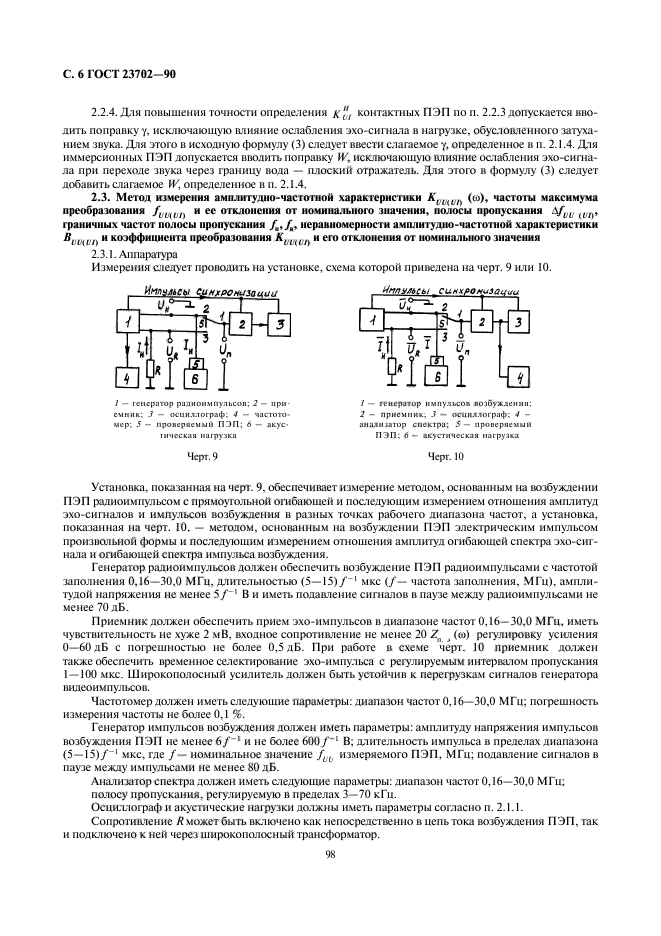

2.2.4. Для повышения точности определения а » контактных ПЭМ по п. 2.2.3 допускается вводить поправку у, исключающую влияние ослабления эхо-сигнала в нагрузке, обусловленного затуханием звука. Для этого в исходную формулу (3) следует ввести слагаемое у, определенное в п. 2.1.4. Дтя иммерсионных ПЭП допускается вводить поправку IV, исключающую влияние ослабления эхо-сигнала при переходе звука через границу вода — плоский отражатель. Для этого в формулу (3) следует добавить слагаемое W, определенное в п. 2.1.4.

2.3. Метод измерения амплитудно-частотной характеристики K_VV{l/n (со), частоты максимума преобразования f_VV(VI) и ее отклонения от номинального значения, полосы пропускания Af_vv граничных частот полосы пропускания неравномерности амплитудно-частотной характеристики B_VLiU) и коэффициента преобразования    и    его    отклонения    от    номинального    значения

2.3.1. Аппаратура

Измерения следует проводить на установке, схема которой приведена на черт. 9 или 10.

^мпильеы _| Синхронизации

Инпдмсь^ CjJ MxPOhUSQuUiJ

/ — генератор радиоимпульсов; 2 — приемник; 3 — осциллограф: 4 — частота-мер: 5 — проверяемый ПЭП; 6 — акустическая нагрузка

г а ГГ I

/ — генератор импульсов возбуждения: 2 — приемник; 3 — осциллограф: V -анхшмгор спектра; 5— проверяемый ПЭП; 6 — акустическая нагрузка

Чсрг. 10

Черт. 9

Установка, показанная на черт. 9. обеспечивает измерение методом, основанным на возбуждении ПЭП радиоимпульсом с прямоугольной огибающей и последующим измерением отношения амплитуд эхо-сигналов и импульсов возбуждения в разных точках рабочего диапазона частот, а установка, показанная на черт. 10. — методом, основанным на возбуждении ПЭП электрическим импульсом произвольной формы и последующим измерением отношения амплитуд огибающей спектра эхо-сигнала и огибающей спектра импульса возбуждения.

Генератор радиоимпульсов должен обеспечить возбуждение ПЭП радиоимпульсами с частотой заполнения 0,16—30,0 МГц, длительностью (5—15)/»‘ мке (/— частота заполнения. МГц), амплитудой напряжения не менее 5/“’ В и иметь подавление сигналов в паузе между радиоимпульсами не менее 70 дБ.

Приемник должен обеспечить прием эхо-импульсов в диапазоне частот 0.16-30.0 МГц, иметь чувствительность не хуже 2 мВ, входное сопротивление не менее 20 Z_{n j} (<о) регулировку усиления 0—60 дБ с погрешностью не более 0,5 дБ. При работе в схеме черт. 10 приемник должен также обеспечить временное селектирование эхо-импульса с регулируемым интервалом пропускания 1 — 100 мкс. Широкополосный усилитель должен быть устойчив к перегрузкам сигналов генератора видеоимпульсов.

Частотомер должен иметь следующие параметры: диапазон частот 0.16—30,0 МГц; погрешность измерения частоты не более 0,1 %.

Генератор импульсов возбуждения должен иметь параметры: амплитуду напряжения импульсов возбуждения ПЭП не менее 6/»* и не более 600/»‘ В; длительность импульса в пределах диапазона (5—15)/~‘ мкс, где /— номинальное значение f_ut измеряемого ПЭП. МГц; подавление сигналов в паузе между импульсами не менее 80 дБ.

Анализатор спектра должен иметь следующие параметры: диапазон частот 0.16—30.0 МГц;

полосу пропускания, регулируемую в пределах 3—70 кГц.

Осциллограф и акустические нагрузки должны иметь параметры согласно п. 2.1.1.

Сопротивление R может быть включено как непосредственно в цепь тока возбуждения ПЭП. так и подключено к ней через широкополосный трансформатор.

98

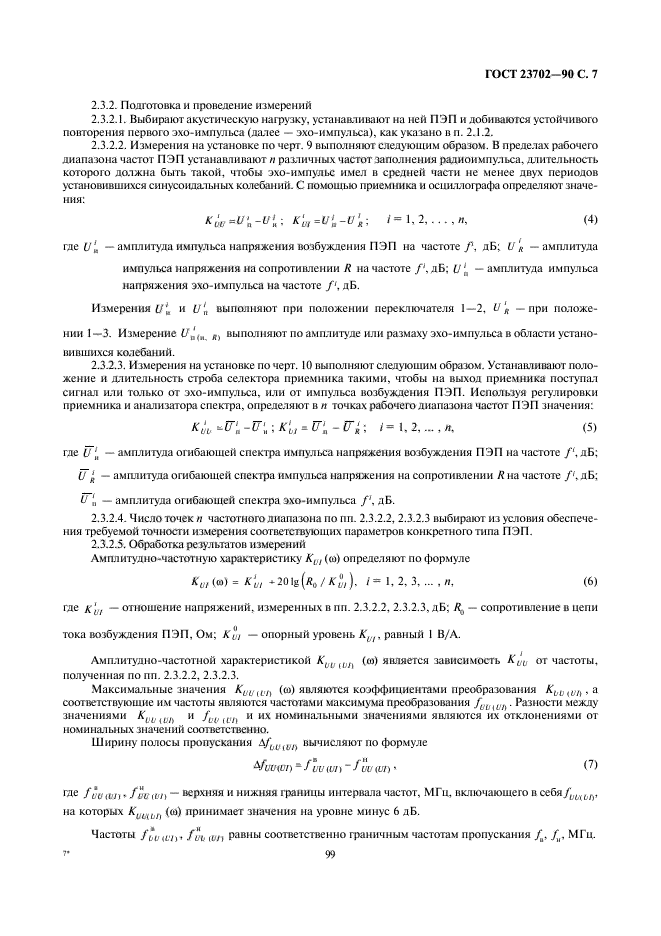

ГОСТ 23702-90 С. 7

2.3.2. Подготовка и проведение измерений

2.3.2.1.    Выбирают акустическую нагрузку, устанавливают на ней ПЭП и добиваются устойчивого повторения первого эхо-импульса (далее — эхо-импульса), как указано в п. 2.1.2.

2.3.2.2.    Измерения на установке по черт. 9 выполняют следующим образом. В пределах рабочего диапазона частот ПЭП устанавливают п различных частот заполнения радиоимпульса, длительность которого должна быть такой, чтобы эхо-импульс имел в средней части не менее двух периодов установившихся синусоидальных колебаний. С помошью приемника и осциллографа определяют значения:

/-1,2,….л,    (4)

где    — амплитуда импульса напряжения возбуждения ПЭП на частоте J\    дБ;    и’_к    — амплитуда

импульса напряжения на сопротивлении R на частоте /’,дБ; и‘_а — амплитуда импульса напряжения эхо-импульса на частоте /’, дБ.

Измерения Ц*_ш и U „ выполняют при положении переключателя 1—2, U— при положении 1—3. Измерение £/„’<„ _Л) выполняют по амплитуде или размаху эхо-импульса в области установившихся колебаний.

2.3.2.3.    Измерения на установке по черт. 10 выполняют следующим образом. Устанавливают положение и длительность строба селектора приемника такими, чтобы на выход приемника поступал сигнал или только от эхо-импульса, или от импульса возбуждения ПЭП. Используя регулировки приемника и анализатора спектра, определяют в п точках рабочего диапазона частот ПЭП значения:

Kib -Vnl ^к‘ы “ г; — 0* ; i = I, 2,…, п,    (5)

где W’_H — амплитуда огибающей спектра импульса напряжения возбуждения ПЭП    на частоте    /’, дБ:

V ь — амплитуда огибающей спектра импульса напряжения на сопротивлении R на частоте /’, дБ:

U J, — амплитуда огибающей спектра эхо-импульса /’, дБ.

2.3.2.4.    Число точек // частотного диапазона по пп. 2.3.2.2, 2.3.2.3 выбирают из условия обеспечения требуемой точности измерения соответствующих параметров конкретного типа ПЭП.

2.3.2.5.    Обработка результатов измерений

Амплитудно-частотную характеристику K_v, (<о) определяют по формуле

(во) = Ки, * 201g (*„/*“,). /= I, 2, 3, … , /»,    (6)

где к’_ш — отношение напряжений, измеренных в пп. 2.3.2.2. 2.3.2.3, дБ; — сопротивление в цепи тока возбуждения ПЭП, Ом; К», — опорный уровень К_ш, равный I В/Л.

Амплитудно-частотной характеристикой    (<о) является зависимость K_vt) от частоты,

полненная по пп. 2.3.2.2, 2.3.2.3.

Максимальные значения К_т(1,_Л (со) являются коэффициентами преобразования K_bv , а соответствующие им частоты являются частотами максимума преобразования f_vtiyvh ■ Разности между значениями K_vu и f_vl,_{Vh и их номинальными значениями являются их отклонениями от номинальных значений соответственно.

Ширину полосы пропускания Af_bViVh вычисляют по формуле

Afmnpn -fuvwh ~fww.i)»    *⁷⁾

гае feu п.’/) * fvv it-/1 ~ верхняя и нижняя границы интервала частот, МГц. включающего в себя f_vtxon, на которых К_и1Льп ^ принимает значения на уровне минус 6 дБ.

Частоты f’_VV{Uh, fl_b |(//) равны соответственно граничным частотам пропускания /_и. /_и, МГц.

7*    99

С. 8 ГОСТ 23702-90

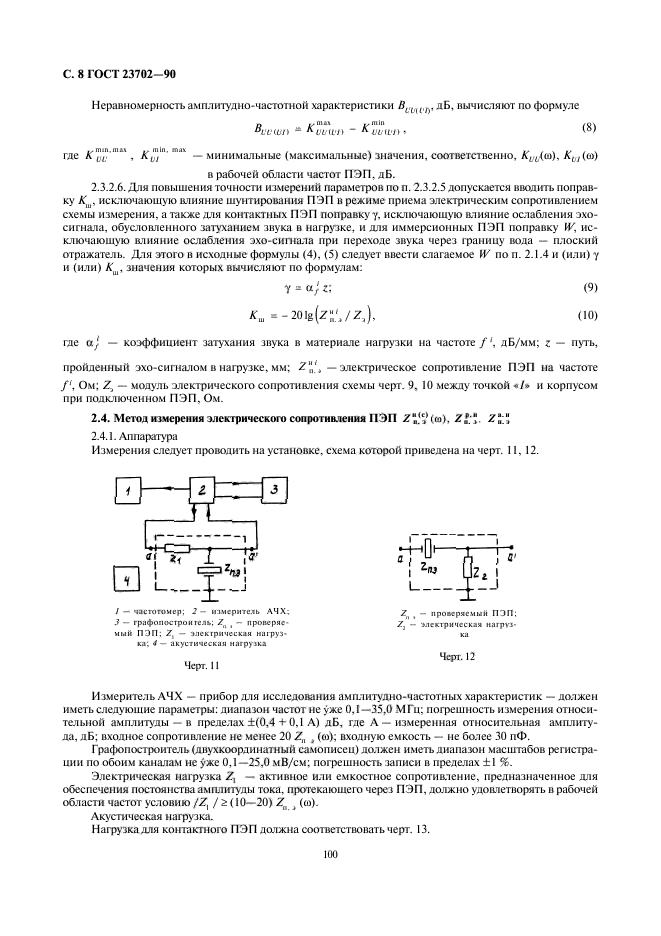

Неравномерность амплитудно-частотной характеристики    дБ.    вычисляют    по    формуле

Виишн — Kumvn ~ Kuuwn*    W

.. тхп.шд\ .. 111 in. шл\    .    ₄    ,/    .    »    .    .

где К _vv , K_VJ — минимальные (максимальные) значения, соответственно, К_иь{1о), A_{f /}(o))

в рабочей области частот НЭП, дБ.

2.3.2.6. Для повышения точности измерений параметров по п. 2.3.2.5 допускается вводить поправку К_т, исключающую влияние шунтирования Г1ЭП в режиме приема электрическим сопротивлением схемы измерения, а также для контактных НЭП поправку у. исключающую влияние ослабления эхо-сигнала, обусловленного затуханием звука в нагрузке, и для иммерсионных НЭП поправку W, исключающую    влияние    ослабления    эхо-сигнала при переходе звука через    границу    вода    —    плоский

отражатель.    Для    этого в исходные формулы (4), (5) следует ввести слагаемое    W    по    и.    2.1.4    и    (или) у

и (или) А’_ш, значения которых вычисляют по формулам:

Y = а/ z;    (9)

К_ш = — 20Ig(Z^/Z,),    (10)

где а} — коэффициент затухания звука в материале нагрузки на частоте / \ дБ/мм; z — путь,

пройденный эхо-сигналом в нагрузке, мм; Z“*_t — электрическое сопротивление НЭП на частоте

/’, Ом: Z_t — модуль электрического сопротивления схемы черт. 9, 10 между точкой •!» и корпусом при подключенном ПЭП, Ом.

2.4. Метод измерения электрического сопротивления ПЭН Zl^ita), Z£*. Z*_a\»

2.4.1. Аппаратура

Измерения следует проводить на установке, схема которой приведена на черт. 11, 12.

Zn f — проверяемый ПЭП; — электрическая itarpvi-

/— частотомер; 2— измеритель ЛЧХ; 3 — графопостроитель; Zn ( — проперяе* ммй ПЭП; Zl — электрическая нагрузка; 4 — акустическая нагрузка

Черт. 12

Черт. 11

Измеритель ЛЧХ — прибор для исследования амплитудно-частотных характеристик — должен иметь следующие параметры: диапазон частот не уже 0.1—35,0 МГц; погрешность измерения относительной амплитуды — в пределах ±(0.4 + 0.1 Л) дБ, где Л—измеренная относительная амплитуда, дБ; входное сопротивление не менее 20 Z_n , (со); входную емкость — не более 30 пФ.

Графопостроитель (двухкоординатный самописец) должен иметь диапазон масштабов регистрации по обоим каналам не уже 0.1—25,0 мВ/см; погрешность записи в пределах ±1 %.

Электрическая нагрузка Z, — активное или емкостное сопроти&тение, предназначенное для обеспечения постоянства амплитуды тока, протекающего через ПЭП, должно удоатетворять в рабочей области частот условию /Z, / 2 (10—20) Z_n t (со).

Акустическая нагрузка.

Нагрузка для контактного ПЭП должна соответствовать черт. 13.

100

ГОСТ 23702-90 С. 9

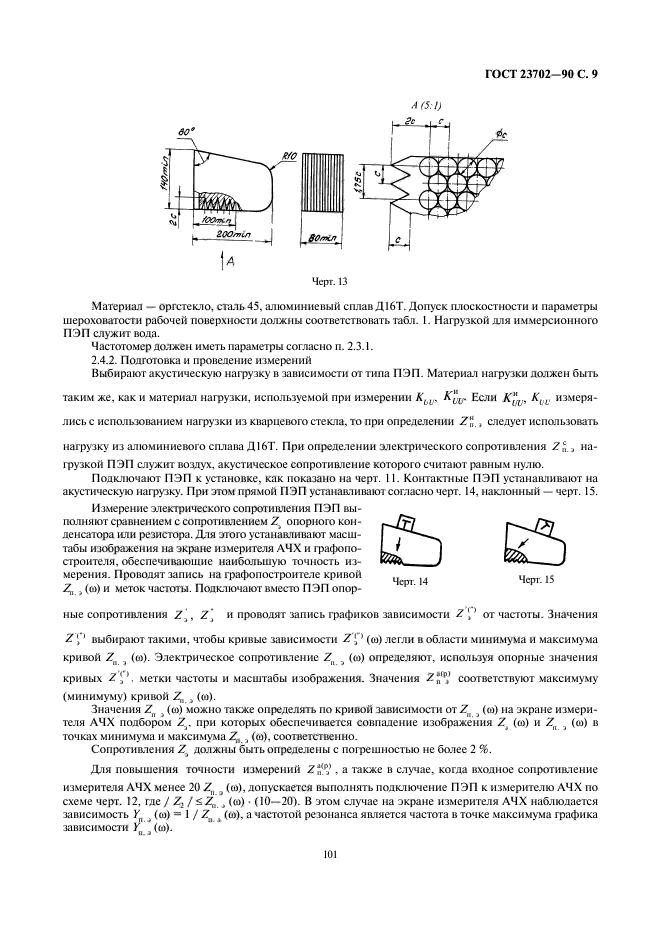

А (5:1)

Черт. 13

Материал — оргстекло, сталь 45, алюминиевый сплав Д16Т. Допуск плоскостности и параметры шероховатости рабочей поверхности должны соответствовать табл. I. Нагрузкой для иммерсионного ПЭГ1 служит вода.

Частотомер должен иметь параметры согласно п. 2.3.1.

2.4.2. Подготовка и проведение измерений

Выбирают акустическую нагрузку в зависимости от типа ПЭМ. Материал нагрузки должен быть таким же, как и материал нагрузки, используемой при измерении К_ьи, К»,у. Если K^_v, K_VL. измерялись с использованием нагрузки из кварцевого стекла, то при определении Z» , следует использовать

нагрузку из алюминиевого сплава Д16Т. При определении электрического сопротивления Z , нагрузкой НЭП служит воздух, акустическое сопротивление которого считают равным нулю.

Подключают НЭП к установке, как показано на черт. 11. Контактные ПЭП устанавливают на акустическую нагрузку. При атом прямой ПЭП устанавливают согласно черт. 14, наклонный — черт. 15.

Измерение электрического сопротивления ПЭП выполняют сравнением с сопротивлением Z_t опорного конденсатора или резистора. Для этого устанавливают масштабы изображения на экране измерителя ЛЧХ и графопостроителя, обеспечивающие наибольшую точность измерения. Проводят запись на графопостроителе кривой Z_{lt t} (to) и меток частоты. Подключают вместо ПЭП опор-

Чсрт. 14

Чсрг. 15

ные    сопротивления Z], 2\ и проводят запись графиков зависимости Z f * от частоты. Значения

Z    выбирают такими, чтобы кривые зависимости Z »¹ (со) легли в области минимума и максимума

кривой Z_n а (о>). Электрическое сопротивление Z_a а («) определяют, используя опорные значения

кривых Z . метки частоты и масштабы изображения. Значения    соответствуют    максимуму

(минимуму) кривой Z^ ^ (ю).

Значения Z_n . (со) можно также определять по кривой зависимости от Z _j (со) на экране измерителя ЛЧХ подбором Z_r при которых обеспечивается совпадение изображения Z (со) и Z _ (со) в точках минимума и максимума Z„ _а (<о). соответственно.

Сопротивления Z должны быть определены с погрешностью не более 2 %.

Для повышения точности измерений 2**2 , а также в случае, когда входное сопротивление измерителя ЛЧХ менее 20 Z_n t (со), допускается выполнять подключение ПЭП к измерителю ЛЧХ по схеме черт. !2, где / Z_ll£Z_ait(со) • (10—20). В этом случае на экране измерителя ЛЧХ наблюдается зависимость У_п > (со) = 1 / Z_n t (о>), а частотой резонанса является частота в точке максимума графика зависимости у£’_а(ю).

101

С. 10 ГОСТ 23702-90

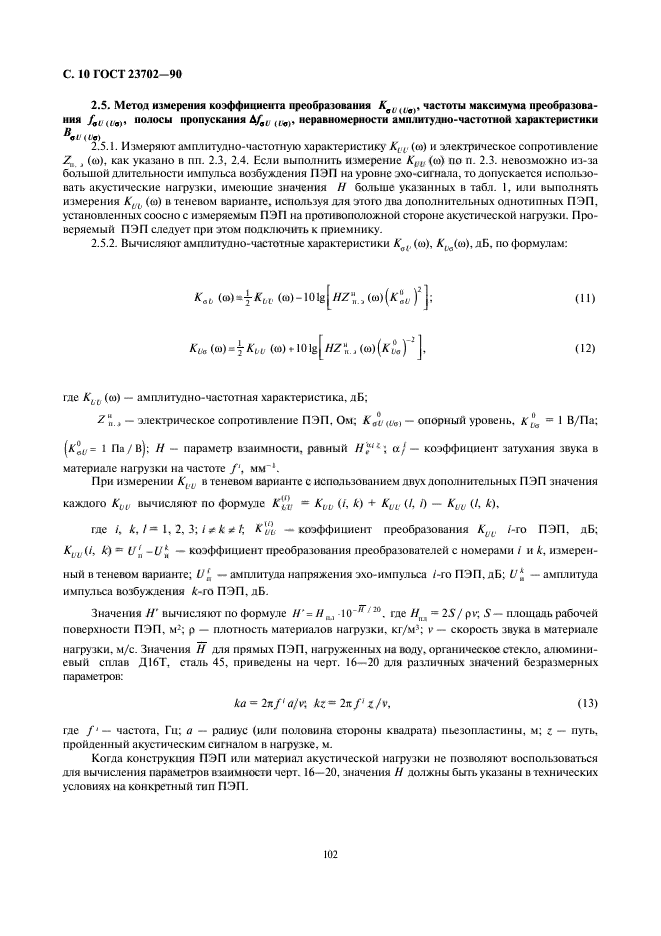

2.5. Метод измерения коэффициент преобраювания K_eV{Ve}* частоты максимума преобразования f_9lполосы пропускания 6f_9V (1в(, неравномерности амплитудно-частотной характеристики

BpV(lb)

2.5.1.    Измеряют амплитудно-частотную характеристику K_vv (о>) и электрическое сопротивление

Z_XI j (<о), как указано п пп. 2.3, 2.4. Если выполнить измерение K_vv <<о) по п. 2.3. невозможно из-за большой длительности импульса возбуждения НЭП на уровне эхо-сигнала, то допускается использовать акустические    нагрузки,    имеющие значения Н больше указанных    в    табл.    1,    или    выполнять

измерения    К_иь (<о)    в теневом    варианте, используя для этого два дополнительных однотипных    НЭП.

установленных соосно с измеряемым ПЭГ1 на противоположной стороне акустической нагрузки. Проверяемый НЭП следует при этом подключить к приемнику.

2.5.2.    Вычисляют амплитудно-частотные характеристики K_aV (to), /^(to), дБ. по формулам:

(a»-10l_e[//^V,._i#/)²];    (И)

K_Va (со) = ^ K_tv «о) *10 lg[ HZ Г,., «о) (*,* )’*’ ],    (12)

где K_LV (to) — амплитудно-частотная характеристика. дБ;

Z— электрическое сопротивление НЭП. Ом; K_a°_V(Va} — опорный уровень, К ^ = I В/Па;

\К^ас1]= 1 Па/в): И — параметр взаимности, равный //?’*; «/— коэффициент затухания звука в

материале нагрузки на частоте /’, мм’¹.

При измерении K_vu в теневом варианте с использованием двух дополнительных ПЭП значения

каждого K_vv вычисляют по формуле = K_uv (/, k) + K_vv (/, /) — K_uv (/. A),

где /, k. I— 1,2, 3;    ^uu — коэффициент преобразования K_vv /-го ПЭП. дБ;

K_vu(/, к) = U’_n -f/f, — коэффициент преобразования преобразователей с номерами / и к, измеренный в теневом варианте; U‘_n — амплитуда напряжения эхо-нм пульса /-го ПЭП, дБ; {/* — амплитуда импульса возбуждения к-го ПЭП, дБ.

Значения И’ вычисляют по формуле //’ = //_Л1 ■Ю~^я‘^/за. где Н_пх = 25/ pv; S— площадь рабочей поверхности ПЭП. м-; р — плотность материалов нагрузки, кг/м³; v — скорость звука в материале

нагрузки, м/с. Значения // для прямых ПЭП. нагруженных на воду, органическое стекло, алюминиевый сплав Д16Т, стань 45, приведены на черт. 16—20 для различных значений безразмерных параметров:

ка = 2л/’a/\r, kz~ 2nf‘ г/v,    (13)

где /’— частота, Гц; а — радиус (или половина стороны квадрата) пьезопластины, м; г — путь, пройденный акустическим сигналом в нагрузке, м.

Когда конструкция ПЭП или материал акустической нагрузки не позволяют воспользоваться для вычисления параметров взаимности черт. 16—20. значения // должны быть указаны в технических условиях на конкретный тип ПЭП.

102

ГОСТ 23702-90 С. 11

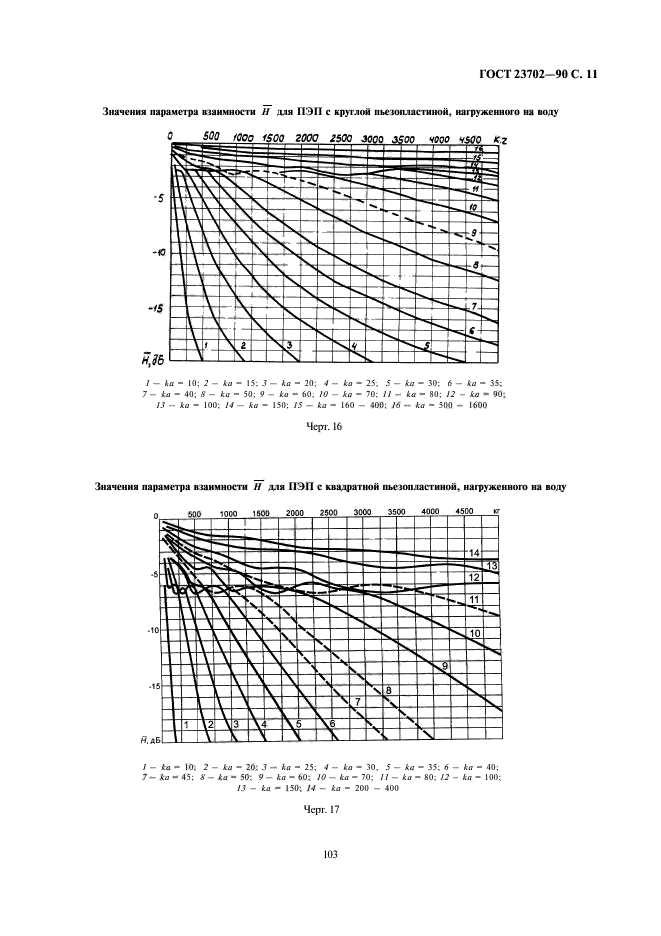

Значения параметра шаимности // для ПЭП с круглой пьеюплаетиной, нагруженного на воду 0    500    1ООО 1S00 2000 2500 Л000 3500    40Q0    ч$С0 <2

I — Ка — Ю; 2 — ка — IS: 3 — ка — 20; 4 — ка — 25; 5 — ка — 30: 6 — ка — 35; 7- ка — 40; 8 — ка — 50: 9 — ка — 60; 10 — ка — 70: II — ка — 80; 12 — ка — 90; 13 — ка — 100: Н — ка — 150: IS — ка — 160 — 400: 16 — ка — 500 — 1600

Черт. 16

Значения параметра в«анмноети II для ПЭП с квадратной ньеюплаетиной. нагруженного на воду

Чсрг. 17

/ — ка — 10; 2 — ка — 20: 3 — ка — 25; 4 — ка — 30. S — ка — 35; 6 — ка — 40; 7- ка — 45: S — ка — 50; 9 — ка — 60; 10 — ка — 70; II- ка — 80; 12 — ка — 100; 13 — ка — 150; N — ка — 200 — 400

103

С. 12 ГОСТ 23702-90

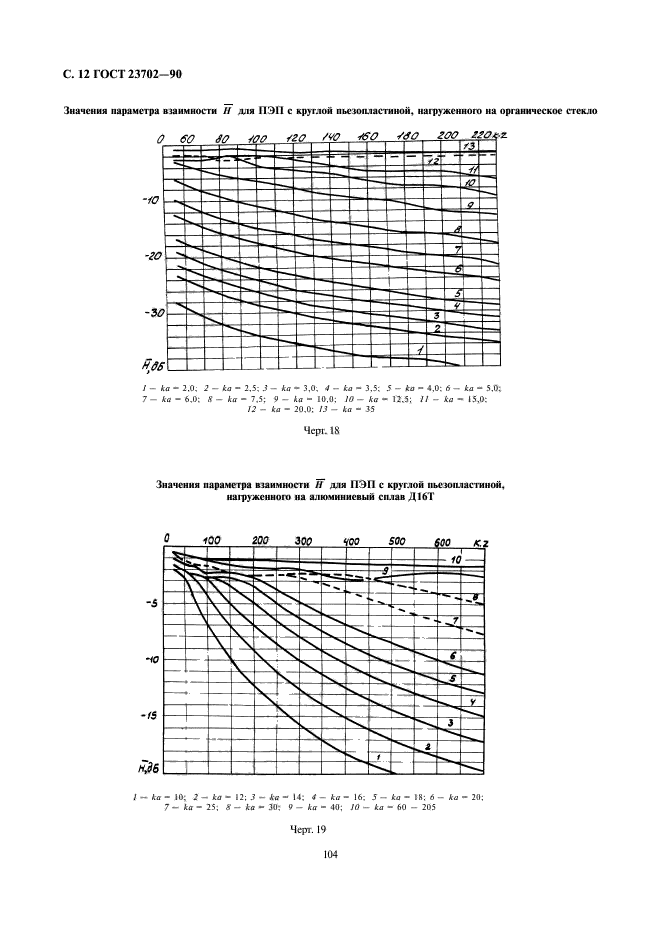

Значения параметра взаимности // для ПЭН с круглой пьеюпластииой. нагруженного на органическое стекло

I — ка- 2.0. 2 — ка — 2.5; 3 — ка — 3.0. 4 — ка — 3.5; S — ка — 4.0: 6 — ка — 5.0; 7 — ка — 6.0; Я — ка — 7.5; 9 — ка — 10.0; 10- ка — 12.5; II — ка — 15,0; 12 — ка — 20.0; 13 — ка — 35

Черт. IS

Значения параметра взаимности // для ПЭП с круглой иьеюнластинон. натруженною на алюминиевый сплав Д16Т

Черт. 19

I — ка — 10; 2 — ка — 12; 3 — ка — 14; 4 — ка — 16; 5 —    — 18; 6 — ка — 20; 7 — ка — 2S; S — ка — 30: 9- ка — 40; 10 — ка — 60 — 205

104

ГОСТ 23702-90 С. 13

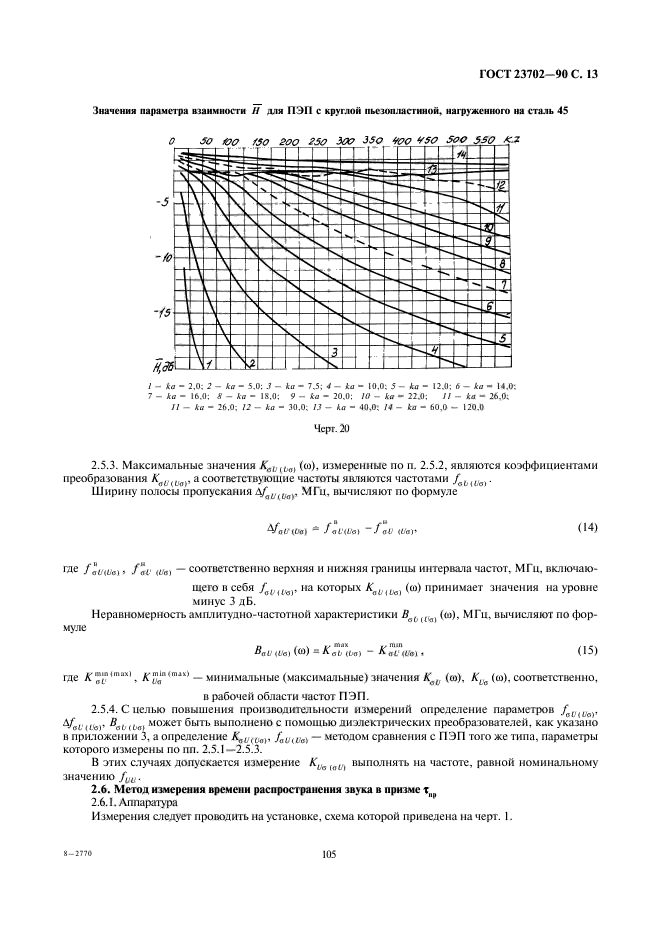

Значения параметра вшнмности // для НЭП с круглой ньсмиыасгниой. нагруженного на сталь 45

I — ка — 2,0; 2- ка- S.0: J — ка — 7.5; 4 — ка — 10.0; 5 — ка — 12.0; 6 — ка — 14.0; 7 — ка — 16.0; S — ка — 1S.0;    9    —    ка    — 20.0: 10 — ка — 22.0;    //    —    ка — 26.0; II — ка — 26.0; 12 — ка — 30.0; 13 — ка — 40.0; 14- ка — 60.0 — 120.0

Чсрг. 20

2.5.3. Максимальные значения К_а1лШ (ш). измеренные по п. 2.5.2, являются коэффициентами преобразования К„_иа<д), а соответствующие частоты являются частотами f_aV{Vc) ■

Ширину полосы пропускания 4^_(йв), МГц, вычисляют по формуле

bfaUi.de) — /

^гД^е faf(ba)» f«v

щего в себя f_aVil , на которых K_aVttMl (to) принимает значения на уровне минус 3 дБ.

Неравномерностъ амплитудно-частотной характеристики    (о>),    МГц.    вычисляют пофор-

муле

*«(т,    (15)

где    —    минимальные (максимальные) значения K_oU (to), K_La (со), соответственно.

в рабочей области частот ПЭГ1.

2.5.4. С целью повышения производительности измерений определение параметров f_eV{LW^дЛп1лзг    может    быть    выполнено    с    помощью    диэлектрических    преобразователей,    как    указано

в приложении 3, а определение K„_V(Lla), f_aUil,_e)
