Группа П19

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Ко1ггроль неразрушаюшнй

ГОСТ

23667-85

ДЕФЕКТОСКО!IЫ УЛЬТРАЗВУ КОВЫЕ

Методы измерения основных параметров

Взамен ГОСТ 23667-79

Non-destructive testing. Ultrasonic flaw detectors. Methods of measuring the main parameter;

МКС 19.100 ОКП 42 7610

Постановлением Государственного комитета СССР по стандартам от 25 сентября 1985 г. № 3019 дата введения установлена

01.01.87

Ограниченно срока действия снято Постановлением Госстандарта от 21.10.92 № 1434

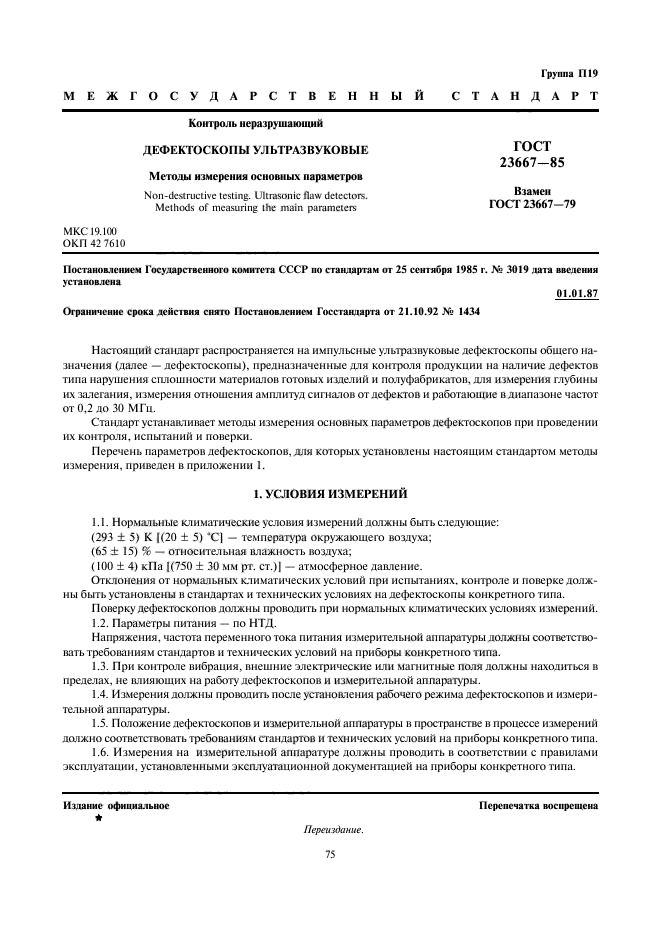

Настоящий стандарт распространяется на импульсные ультразвуковые дефектоскопы общего назначения (далее — дефектоскопы), предназначенные для контроля продукции на наличие дефектов типа нарушения сплошности материалов готовых изделий и полуфабрикатов, для измерения глубины их залегания, измерения отношения амплитуд сигналов от дефектов и работающие в диапазоне частот от 0,2 до 30 МГц.

Стандарт устанавливает методы измерения основных параметров дефектоскопов при проведении их контроля, испытаний и поверки.

Перечень параметров дефектоскопов, для которых установлены настоящим стандартом методы измерения, приведен в приложении 1.

1. УСЛОВИЯ ИЗМЕРЕНИЙ

1.1. Нормальные климатические условия измерений должны быть следующие:

(293 ± 5) К |(20 ± 5) ¹С| — температура окружающего воздуха;

(65 ± 15) % — относительная влажность воздуха;

(100 ± 4) кПа |(750 ± 30 мм рт. ст.)| — атмосферное давление.

Отклонения от нормальных климатических условий при испытаниях, контроле и поверке должны быть установлены в стандартах и технических условиях на дефектоскопы конкретного типа.

Поверку дефектоскопов должны проводить при нормальных климатических условиях измерений.

1.2. Параметры питания — по Н ГД.

Напряжения, частота переменного тока питания измерительной аппаратуры должны соответствовать требованиям стандартов и технических условий на приборы конкретного типа.

1.3. При контроле вибрация, внешние электрические или магнитные поля должны находиться в пределах, не влияющих на работу дефектоскопов и измерительной аппаратуры.

1.4. Измерения должны проводить после установления рабочего режима дефектоскопов и измерительной аппаратуры.

1.5. Положение дефектоскопов и измерительной аппаратуры в пространстве в процессе измерений должно соответствовать требованиям стандартов и технических условий на приборы конкретного типа.

1.6. Измерения на измерительной аппаратуре должны проводить в соответствии с правилами эксплуатации, установленными эксплуатационной документацией на приборы конкретного типа.

Перепечатка воскрешена

Переинкшие.

С. 2 ГОСТ 23667-85

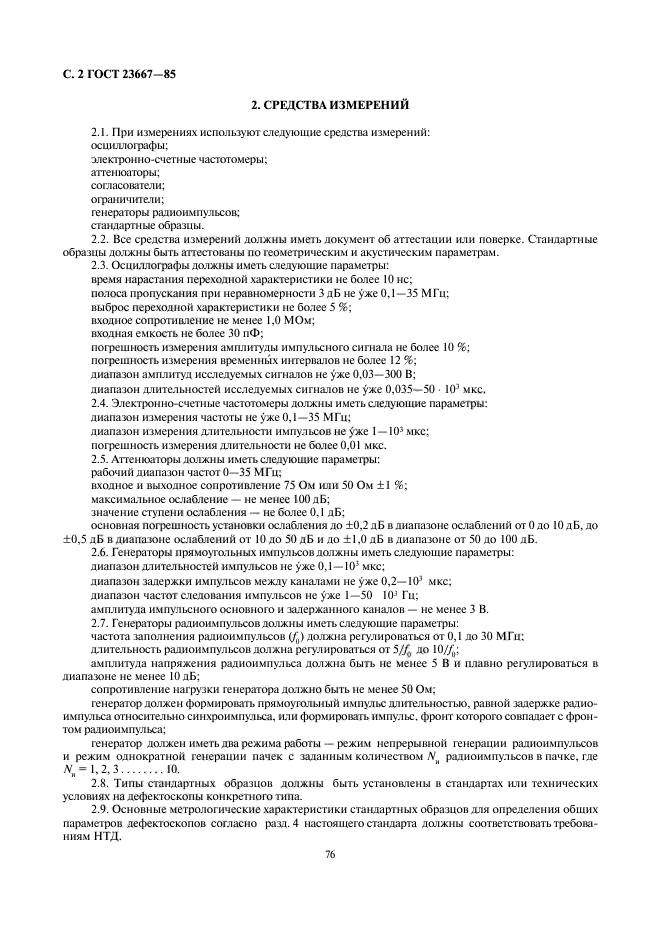

2. СРЕДСТВА ИЗМЕРЕНИЙ

2.1. При измерениях используют следующие средства измерений: осциллографы;

электронно-счетные частотомеры;

аттенюаторы;

согласопатели;

ограничители;

генераторы радиоимпульсов; стандартные образцы.

2.2. Все средства измерений должны иметь документ об аттестации или поверке. Стандартные образцы должны быть аттестованы по геометрическим и акустическим параметрам.

2.3. Осциллографы должны иметь следующие параметры: время нарастания переходной характеристики не более 10 не; полоса пропускания при неравномерности 3 дБ не уже 0.1—35 МГц; выброс переходной характеристики не более 5 %\

входное сопротивление не менее 1,0 МОм; входная емкость не более 30 пФ;

погрешность измерения амплитуды импульсного сигнала не более 10 %: погрешность измерения временных интервалов не более 12 %; диапазон амплитуд исследуемых сигналов не уже О.ОЗ—ЗОО В; диапазон длительностей исследуемых сигналов не уже 0.035— 50 I0³ мкс.

2.4. Электронно-счетные частотомеры должны иметь следующие параметры: диапазон измерения частоты не уже 0.1—35 МГц;

диапазон измерения длительности импульсов не уже 1 —10³ мкс: погрешность измерения длительности не более 0.01 мкс.

2.5. Аттенюаторы должны иметь следующие параметры: рабочий диапазон частот 0—35 МГц;

входное и выходное сопротивление 75 Ом или 50 Ом ±1 %; максимальное ослабление — не менее 100 дБ; значение ступени ослабления — не более 0,1 дБ:

основная погрешность установки ослабления до ±0.2 дБ в диапазоне ослаблений от 0 до 10 дБ. до ±0,5 дБ в диапазоне ослаблений от 10 до 50 дБ и до ± 1.0 дБ в диапазоне от 50 до 100 дБ.

2.6. Генераторы прямоугольных импульсов должны иметь следующие параметры: диапазон длительностей импульсов не уже 0,1—10⁵ мкс:

диапазон задержки импульсов между каналами не уже 0,2—10-’ мкс: диапазон частот следования импульсов не уже 1—50 10^J Гц; амплитуда импульсного основного и задержанного каналов — не менее 3 В.

2.7. Генераторы радиоимпульсов должны иметь следующие параметры:

частота заполнения радиоимпульсов (f_it) должна регулироваться от 0,1 до 30 МГц: длительность радиоимпульсов должна регулироваться от 5//₀ до 10//,;

амплитуда напряжения радиоимпульса должна был, не менее 5 В и плавно регулироваться в диапазоне не менее 10 дБ;

сопротивление нагрузки генератора должно быть не менее 50 Ом;

генератор должен формировать прямоугольный импульс длительностью, равной задержке радиоимпульса относительно синхроимпульса, или формировать импульс, фронт которого совпадает с фронтом радиоимпульса;

генератор должен иметь два режима работы — режим непрерывной генерации радиоимпульсов и режим однократной генерации пачек с заданным количеством Л’_и радиоимпульсов в пачке, где \ — 1,2,3……..10.

2.S. Типы стандартных образцов должны быть установлены в стандартах или технических условиях на дефектоскопы конкретного типа.

2.9. Основные метрологические характеристики стандартных образцов для определения общих параметров дефектоскопов согласно разд. 4 настоящего стандарта должны соответствовать требованиям НТД.

ГОСТ 23667-85 С. 3

2.10. Допускается применение комбинированных и автоматических средств измерений, обеспечивающих требования настоящего стандарта и аттестованных в установленном порядке.

2.11. Допускается в обоснованных случаях использование средств измерений на более узкие диапазоны параметров исследуемого сигнала, обеспечивающих требования настоящего стандарта.

2.12. Значения соотношений пределов допускаемых значений характеристик погрешности стандартных образцов (методик измерений) и испытуемого дефектоскопа не должны быть более ‘/_у Допускается это значение выбирать равным ‘/₂, по согласованию с Госстандартом.

2.13. Принципиальные схемы ограничителя, согласователя. перечень рекомендуемых средств измерений и конструкции стандартных образцов приведены в приложениях 2. 3. 4, 5.

3. ПОДГОТОВКА К ИЗМЕРЕНИЯМ

3.1. Перед началом измерений проверяют соответствие условий измерений требованиям настоящего стандарта. Если дефектоскоп или измерительная аппаратура до начала измерений находились в климатических условиях, отличных от нормальных, то их выдерживают в нормальных климатических условиях не менее I ч или времени, указанного в эксплуатационной документации на приборы конкретного типа.

3.2. Перед началом измерений проверяют соответствие средств измерений требованиям разд. 2 настоящего стандарта.

3.3. Перед начатом измерений дефектоскоп и необходимые средства измерений подготавливают к работе в соответствии с требованиями эксплуатационной документации на приборы конкретного типа и соединяют по схеме на предполагаемый вид измерений.

Допускается включать в схему звенья, уменьшающие суммарную погрешность измерения.

3.4. При измерениях положения органов регулировок дефектоскопа, кроме особо указанных в разд. 4. 5 настоящего стандарта, должны быть установлены в стандартах или технических услових на дефектоскоп конкретного типа и заданы в виде:

таблицы — для органов, которые имеют фиксированные положения (фиксаторы, оцифрованные шкалы, предельные значения);

последовательности однозначных действий оператора, определяемых видом сигнала на индикаторе дефектоскопа, в соответствии с методикой, приведенной в технических условиях и стандартах.

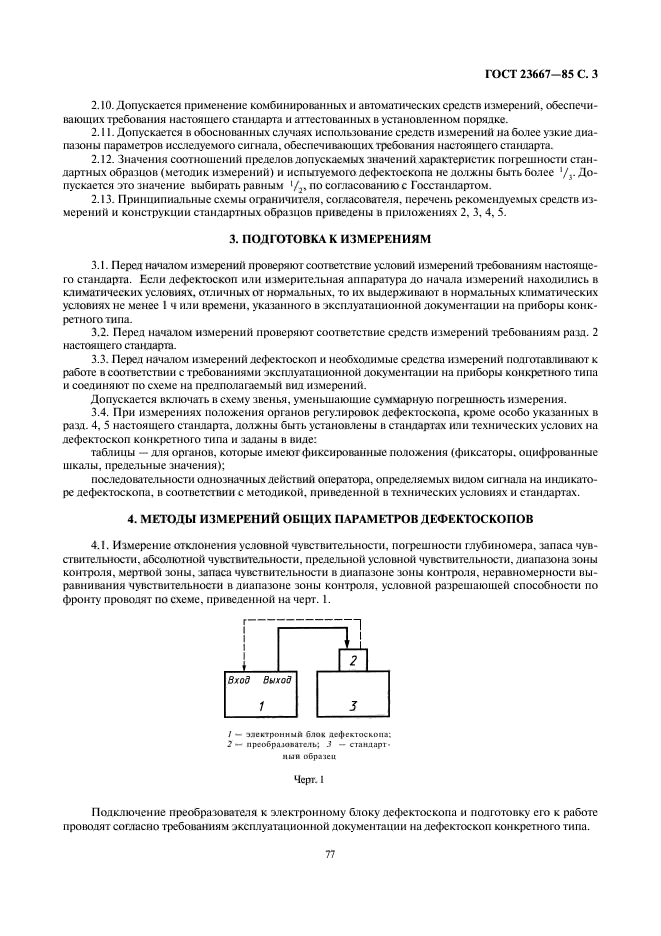

4. МЕТОДЫ ИЗМЕРЕНИЙ ОБЩИХ ПАРАМЕТРОВ ДЕФЕКТОСКОПОВ

4.1. Измерение отклонения условной чувствительности, погрешности глубиномера, запаса чувствительности, абсолютной чувствительности, предельной условной чувствительности, диапазона зоны контроля, мертвой зоны, запаса чувствительности в диапазоне зоны контроля, неравномерности выравнивания чувствительности в диапазоне зоны контроля, условной разрешающей способности по фронту проводят по схеме, приведенной на черт. 1.

[Vi

Вход выход 1

/ — электронный блок дефектоскопа: 2 — преобразователь; J — стандартный обра те и

Черт. 1

С. 4 ГОСТ 23667-85

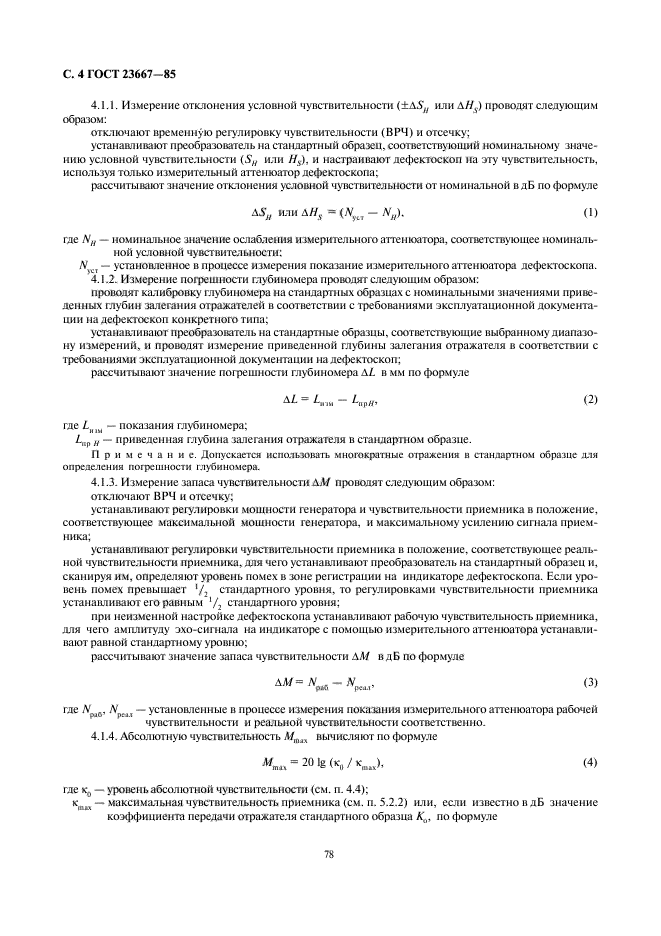

4.1.1. Измерение отклонения условной чувствительности (±AS_U или Д//_у) проводят следующим образом:

отключают временную регулировку чувствительности (ВРЧ) и отсечку;

устанавливают преобразователь на стандартный образец, соответствующий номинальному значению условной чувствительности (S_H или H_s), и настраивают дефектоскоп на эту чувствительность, используя только измерительный аттенюатор дефектоскопа;

рассчитывают значение отклонения условной чувствительности от номинальной в дБ по формуле

ДS„ или ДH_s = 0V_ci — N„).

(1)

где N_H — номинальное значение ослабления измерительного аттенюатора, соответствующее номинальной условной чувствительности:

/V_)Cf — установленное в процессе измерения показание измерительного аттенюатора дефектоскопа.

4.1.2. Измерение погрешности глубиномера проводят следующим образом: проводят калибровку глубиномера на стандартных образцах с номинальными значениями приведенных глубин залегания отражателей в соответствии с требованиями эксплуатационной документации на дефектоскоп конкретного типа;

устанавливают преобразователь на стандартные образны, соответствующие выбранному диапазону измерений, и проводят измерение приведенной глубины залегания отражателя в соответствии с требованиями эксплуатационной документации па дефектоскоп;

рассчитывают значение погрешности глубиномера ДL в мм по формуле

(2)

где /,_иш — показания глубиномера;

Lap н — приведенная глубина залегания отражателя в стандартном образце.

Примечание. Допускается использовать многократные отражения в стандартном образце для определения погрешности глубиномера.

4.1.3. Измерение запаса чувствительности АЛ/ проводят следующим образом: отключают ВРЧ и отсечку;

устанавливают регулировки мощности генератора и чувствительности приемника в положение, соответствующее максимальной мощности генератора, и максимальному усилению сигнала приемника;

устанавливают регулировки чувствительности приемника в положение, соответствующее реальной чувствительности приемника, для чего устанавливают преобразователь на стандартный образец и, сканируя им, определяют уровень помех в зоне регистрации на индикаторе дефектоскопа. Если уровень помех превышает ‘/₂ стандартного уровня, то регулировками чувствительности приемника устанавливают его равным ‘/₂ стандартного уровня:

при неизменной настройке дефектоскопа устанавливают рабочую чу вствительность приемника, для чего амплитуду эхо-сигнала на индикаторе с помощью измерительного аттенюатора устанавливают равной стандартному уровню;

рассчитывают значение запаса чувствительности ДА/ в дБ по формуле

^гле ‘%иб- ^рмл — установленные в процессе измерения показания измерительного аттенюатора рабочей чувствительности и реальной чувствительности соответственно.

4.1.4. Абсолютную чувствительность М_ллх вычисляют по формуле

(4)

где к₀ — уровень абсолютной чувствительности (см. п. 4.4);

— максимальная чувствительность приемника (см. п. 5.2.2) или, если известно в дБ значение коэффициента передачи отражателя стандартного образца К₀, по формуле

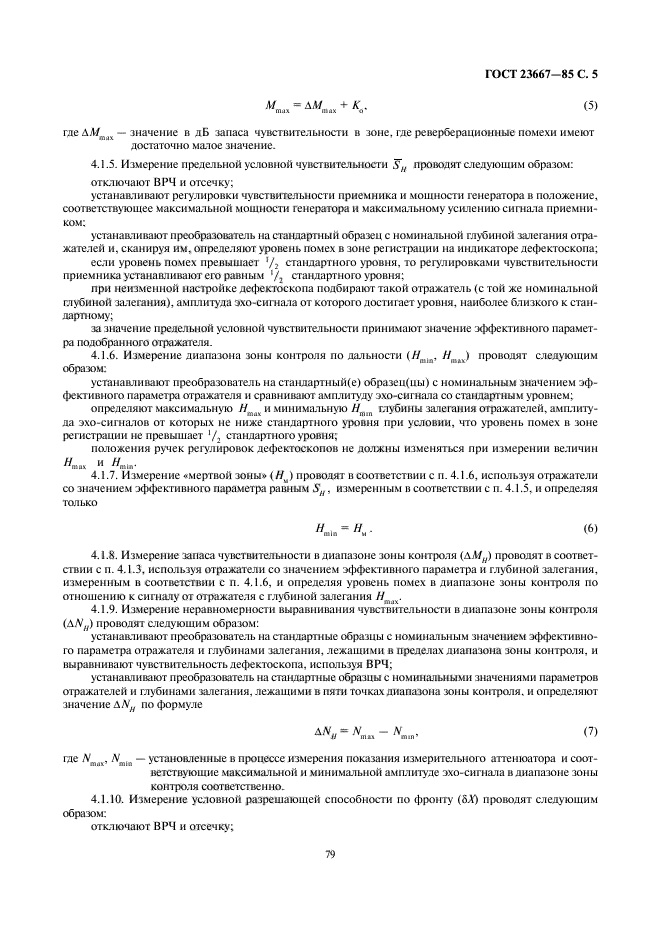

ГОСТ 23667-85 С. 5

Ч*<⁵>

где ДЛ/_тих — значение в дБ запаса чувствительности в зоне, где реверберационные помехи имеют достаточно малое значение.

4.1.5. Измерение предельной условной чувствительности S„ проводят следующим образом: отключают ВРЧ и отсечку;

устанаыивают регулировки чувствительности приемника и мощности генератора в положение, соответствующее максимальной мощности генератора и максимальному усилению сигнала приемником:

устанавливают преобразователь на стандартный образец с номинальной глубиной залегания отражателей и, сканируя им, определяют уровень помех в зоне регистрации на индикаторе дефектоскопа;

если уровень помех превышает ¹/₂ стандартного уровня, то регулировками чувствительности приемника устанавливают его равным ‘/₂ стандартного уровня:

при неизменной настройке дефектоскопа подбирают такой отражатель (с той же номинальной глубиной залегания), амплитуда эко-сигнала от которого достигает уровня, наиболее близкого к стандартному;

за значение предельной условной чувствительности принимают значение эффективного параметра подобранного отражателя.

4.1.6. Измерение диапазона зоны контроля по дальности (//_и1а, проводят следующим

образом:

устанавливают преобразователь на стандартный(е) образеи(цы) с номинальным значением эффективного параметра отражателя и сравнивают амплитуду эхо-сигнала со стандартным уровнем;

определяют максимальную Н _л и минимальную //_m;n глубины залегания отражателей, амплитуда эхо-сигналов от которых не ниже стандартного уровня при условии, что уровень помех в зоне регистрации не превышает ‘/, стандартного уровня;

положения ручек регулировок дефектоскопов не должны изменяться при измерении величин

4.1.7. Измерение «мертвой зоны» (HJ проводят в соответствии с п. 4.1.6. используя отражатели со значением эффективного параметра равным S_H, измеренным в соответствии с п. 4.1.5. и определяя только

Ншм-Ни- (6)

4.1.8. Измерение запаса чувствительности в диапазоне зоны контроля (ДМ_н) проводят в соответствии с п. 4.1.3, используя отражатели со значением эффективного параметра и глубиной залегания, измеренным в соответствии с п. 4.1.6, и определяя уровень помех в диапазоне зоны контроля по отношению к сигналу от отражателя с глубиной залегания Н_пм.

4.1.9. Измерение неравномерности выравнивания чувствительности в диапазоне зоны контроля (ДN_H) проводят следующим образом:

устанавливают преобразователь на стандартные образцы с номинальным значением эффективного параметра отражателя и глубинами залегания, лежащими в пределах диапазона зоны контроля, и выравнивают чувствительность дефектоскопа, используя ВРЧ;

устанавливают преобразователь на стандартные образцы с номинальными значениями параметров отражателей и глубинами залегания, лежащими в пяти точках диапазона зоны контроля, и определяют

А**-<⁷>

^где ‘Чпт ^— установленные в процессе измерения показания измерительного аттенюатора и соответствующие максимальной и минимальной амплитуде эхо-сигнала в диапазоне зоны контроля соответственно.

4.1.10. Измерение условной разрешающей способности по фронту (5Л) проводят следующим образом:

отключают ВРЧ и отсечку;

С. 6 ГОСТ 23667-85

устанавливают преобразователь на стандартный образец с номинальным эффективным параметром и глубиной залегания отражателя и настраивают дефектоскоп на условную чувствительность S_H или H_s\

перемещая преобразователь линейно в заданном направлении относительно отражателя, снимают диаграмму обнаружения по фронту;

определяют условную разрешающую способность по фронту как ширину диаграммы обнаружения по фронту на уровне 0,5 от ее максимума.

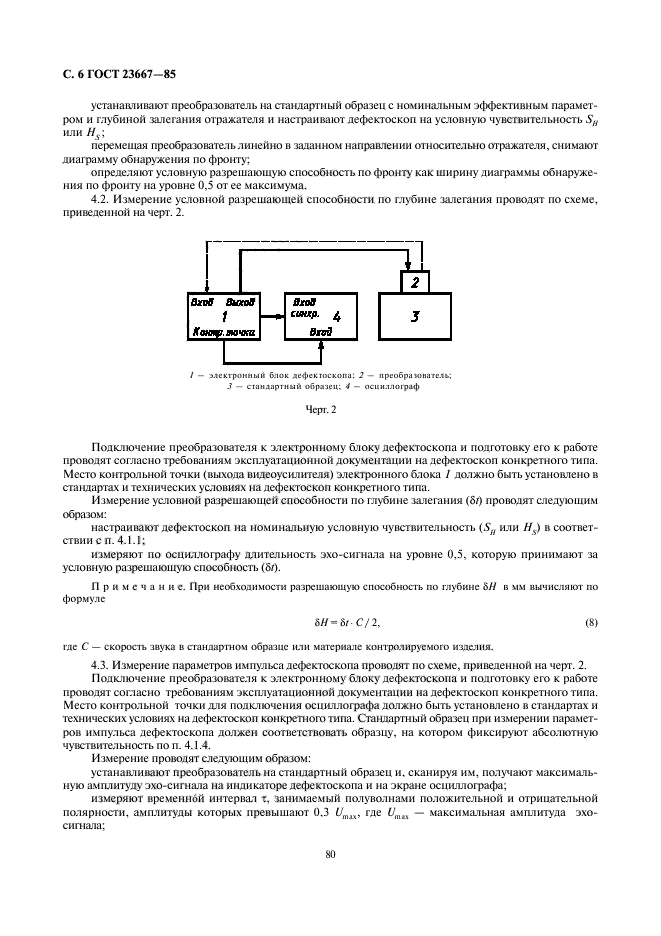

4.2. Измерение условной разрешающей способности по глубине залегания проводят по схеме, приведенной на черт. 2.

__I__II

йзпй ВихоВ		ВхоЯ
1	—*	сайр. 4	J
Конщр, точка		Bnid

/ — хи’кгронмын блок дсфскюскома: 2 — преобра шпатель;

3 — стандартный образец; •/ — осциллограф

Черт. 2

Подключение преобразователя к электронному блоку дефектоскопа и подготовку его к работе проводят согласно требованиям эксплуатационной документации на дефектоскоп конкретного типа. Место контрольной точки (выхода видеоусилителя) электронного блока / должно быть установлено в стандартах и технических условиях на дефектоскоп конкретного типа.

Измерение условной разрешающей способности по глубине залегания (6/) проводят следующим образом:

настраивают дефектоскоп на номинальную условную чувствительность (S_u или H_s) в соответствии с п. 4.1.1;

измеряют по осциллографу длительность эхо-сигнала на уровне 0.5. которую принимают за условную разрешающую способность (5/).

П р и м с ч а н и с. При необходимости разрешающую способность но глубине 6Н в мм вычисляют по формуле

8Н = 8/ С/ 2, (8)

где С — скорость звука в стандартом образце или материале контролируемого изделия.

4.3. Измерение параметров импульса дефектоскопа проводят по схеме, приведенной на черт. 2.

Подключение преобразователя к электронному блоку дефектоскопа и подготовку его к работе проводят согласно требованиям эксплуатационной документации на дефектоскоп конкретного типа. Место контрольной точки для подключения осциллографа должно быть установлено в стандартах и технических условиях на дефектоскоп конкретного типа. Стандартный образец при измерении параметров импульса дефектоскопа должен соответствовать образцу, на котором фиксируют абсолютную чувствительность по п. 4.1.4.

И змерение проводят следующим образом:

устанавливают преобразователь на стандартный образец и. сканируя им, получают максимальную амплитуду эхо-сигнала на индикаторе дефектоскопа и на экране осциллографа;

измеряют временной интервал т, занимаемый полуволнами положительной и отрицательной полярности, амплитуды которых превышают 0.3 U_mxx, где U_mt% — максимальная амплитуда эхо-сигнала:

ГОСТ 23667-85 С. 7

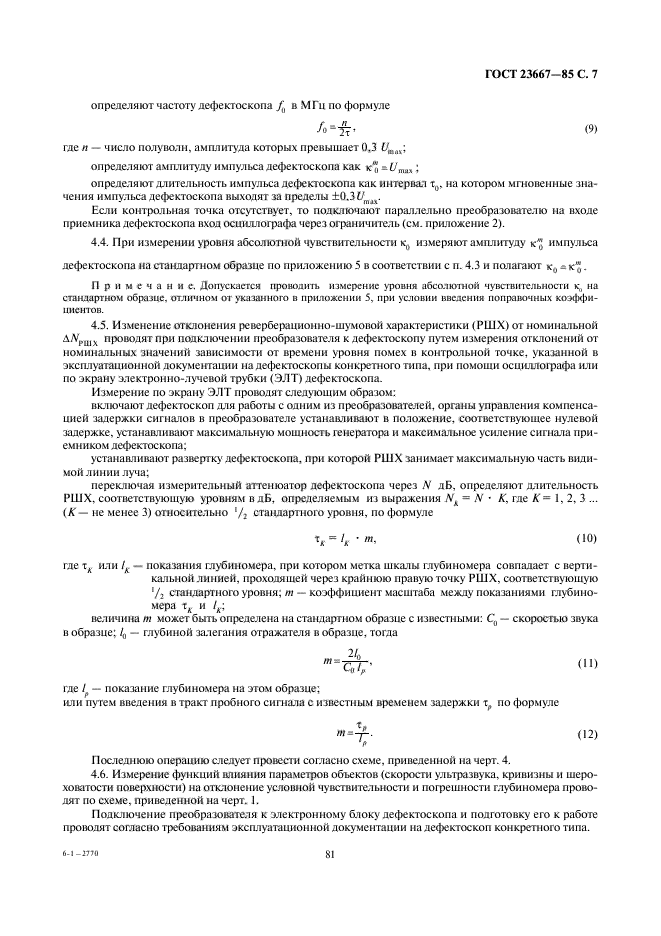

определяют частоту дефектоскопа в МГц по формуле

<⁹>

где п — число полуволн, амплитуда которых превышает 0.3 U_un\ определяют амплитуду импульса дефектоскопа как к» »£/_me,;

определяют длительность импульса дефектоскопа как интервал т₀, на котором мгновенные значения импульса дефектоскопа выходят за пределы ±0.3t/_mw.

Если контрольная точка отсутствует, то подключают параллельно преобразователю на входе приемника дефектоскопа вход осциллографа через ограничитель (см. приложение 2).

4.4. При измерении уровня абсолютной чувствительности измеряют амплитуду к* импульса дефектоскопа на стандартном образце по приложению 5 в соответствии с п. 4.3 и полагают к₀ а к».

П римечание. Допускается проводить измерение уровня абсолютной чувствительности к,, на стандартном образце, отличном от указанного в приложении 5, при условии введения поправочных коэффициентов.

4.5. Изменение отклонения ре вербе рационно-шумовой характеристики (РШХ) от номинальной ДЛ’ршх проводят при подключении преобразователя к дефектоскопу путем измерения отклонений от номинальных значений зависимости от времени уровня помех в контрольной точке, указанной в эксплуатационной документации на дефектоскопы конкретного типа, при помощи осциллографа или по экрану электронно-лучевой трубки (ЭЛТ) дефектоскопа.

Измерение по экрану ЭЛ’Г проводят следующим образом:

включают дефектоскоп для работы с одним из преобразователей, органы управления компенсацией задержки сигналов в преобразователе устанавливают в положение, соответствующее нулевой задержке, устанавливают максимальную мощность генератора и максимальное усиление сигнала приемником дефектоскопа:

устанавливают развертку дефектоскопа, при которой РШХ занимает максимальную часть видимой линии луча;

переключая измерительный аттенюатор дефектоскопа через N дБ, определяют длительность РШХ. соответствующую уровням в дБ, определяемым из выражения N_k = N • К, где К = 1, 2, 3 … (А^— — не менее 3) относительно ‘/₂ стандартного уровня, по формуле

т_д. = /_д. • /я, (10)

где т_А или 1_К — показания глубиномера, при котором метка шкалы глубиномера совпадает с вертикальной линией, проходящей через крайнюю праву ю точку РШХ, соответствующую ‘/, стандартного уровня; т — коэффициент масштаба между показаниями глубиномера т_А. и 1_К;

величина т может быть определена на стандартном образце с известными: С₀ — скоростью звука в образце; /„ — глубиной залегания отражателя в образце, тогда

2/₀

^,игвщг* <»'>

где l_f — показание глубиномера на этом образце;

или путем введения в тракт пробного сигнала с известным временем задержки т, по формуле

Последнюю операцию следует провести согласно схеме, приведенной на черт. 4.

4.6. Измерение функций влияния параметров объектов (скорости ультразвука, кривизны и шероховатости поверхности) на отклонение условной чувствительности и погрешности глубиномера проводят по схеме, приведенной на черт. 1.

6-1-J7NI

С. 8 ГОСТ 23667-85

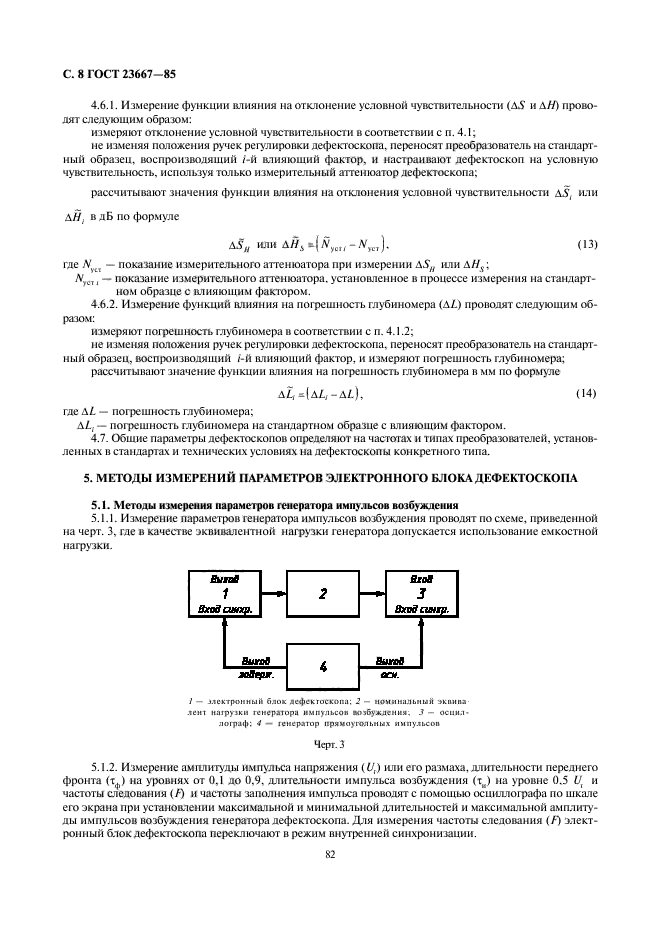

4.6.1. Измерение функции влияния на отклонение условной чувствительности (AS и АН) проводят следующим образом:

измеряют отклонение условной чувствительности в соответствии с п. 4.1;

не изменяя положения ручек регулировки дефектоскопа, переносят преобразователь на стандартный образец, воспроизводящий /-й влияющий фактор, и настраивают дефектоскоп на условную чувствительность, используя только измерительный аттенюатор дефектоскопа;

рассчитывают значения функции влияния на отклонения условной чувствительности AS, или АН, в дБ по формуле

AS_H ИЛИ AH_S *(iV_yc„- *«,). <13)

где A’_ytl — показание измерительного аттенюатора при измерении AS_fl или AH_s\

*4cti ~ показание измерительного аттенюатора, установленное в процессе измерения на стандартном образце с влияющим фактором.

4.6.2. Измерение функций влияния на погрешность глубиномера (ДL) проводят следующим образом:

измеряют погрешность глубиномера в соответствии с п. 4.1.2;

не изменяя положения ручек регулировки дефектоскопа, переносят преобразователь на стандартный образец, воспроизводящий /-й влияющий фактор, и измеряют погрешность глубиномера: рассчитывают значение функции влияния на погрешность глубиномера в мм по формуле

Д£*(Д1_;-Д/,), (14)

где AL — погрешность глубиномера;

ДL. — погрешность глубиномера на стандартном образце с влияющим фактором.

4.7. Общие параметры дефектоскопов определяют на частотах и типах преобразователей, установленных в стандартах и технических условиях на дефектоскопы конкретного типа.

5. МЕТОДЫ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКТРОННОГО БЛОКА ДЕФЕКТОСКОПА

5.1. Методы измерения параметров генератора импульсов возбуждения

5.1.1. Измерение параметров генератора импульсов возбуждения проводят по схеме, приведенной на черт. 3, где в качестве эквивалентной нагрузки генератора допускается использование емкостной нагрузки.

/ — мектроииый блок дефскгоскопа: 2 — номинальный экнмпа лет нагрузка генератора импульсов возбужденна. 3 — осциллограф: 4 — гснераюр прямоугольных нмпульсоп

Черт. 3

5.1.2. Измерение амплитуды импульса напряжения (U,) или его размаха, длительности переднего фронта (т_ф) на уровнях от 0,1 до 0,9. длительности импульса возбуждения (т_и) на уровне 0.5 U и частоты следования (/) и частоты заполнения импульса проводят с помощью осциллографа по шкале его экрана при установлении максимальной и минимальной длительностей и максимальной амплитуды импульсов возбуждения генератора дефектоскопа. Для измерения частоты следования (/) электронный блок дефектоскопа переключают в режим внутренней синхронизации.

ГОСТ 23667-85 С. 9

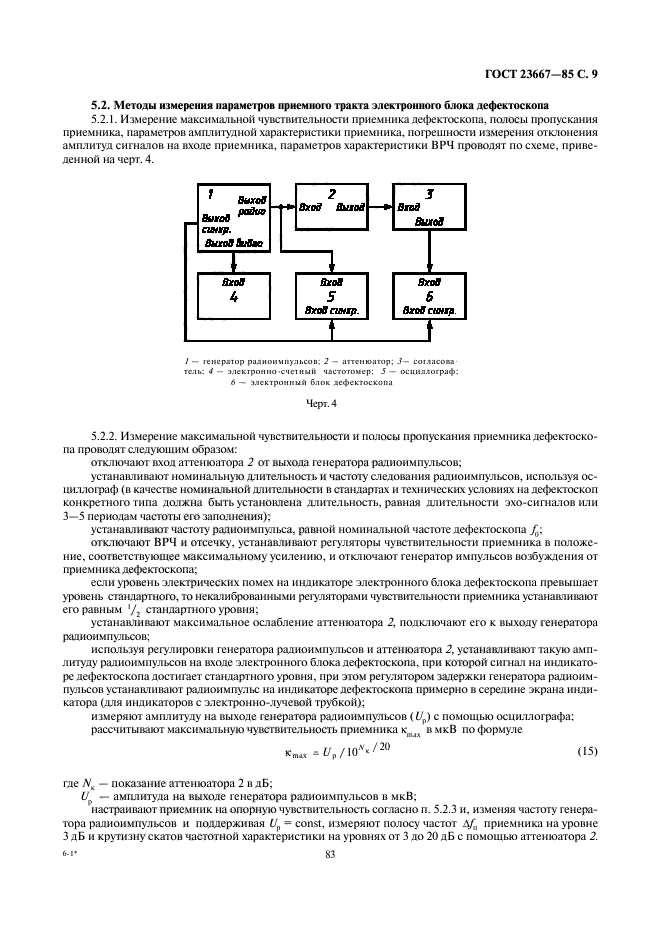

5.2. Методы измерения параметров приемного тракта электронного блока дефектоскопа

5.2.1. Измерение максимальной чувствительности приемника дефектоскопа, полосы пропускания приемника, параметров амплитудной характеристики приемника, погрешности измерения отклонения амплитуд сигналов на входе приемника, параметров характеристики ВРЧ проводят по схеме, приведенной на черт. 4.

/ — lenepatop радиоимпульса и; 2 — аттенюатор; J— сотласоы гель; 4 — электронно -счет iiuii частотомер; 5— осциллограф;

6 — электронный блок дефектоскопа

Черт. 4

5.2.2. Измерение максимальной чувствительности и полосы пропускания приемника дефектоскопа проводят следующим образом:

отключают вход аттенюатора 2 от выхода генератора радиоимпульсов;

устанавливают номинальную длительность и частоту следования радиоимпульсов, используя осциллограф (в качестве номинальной длительности в стандартах и технических условиях на дефектоскоп конкретного типа должна быть установлена длительность, равная длительности эхо-сигналов или 3—5 периодам частоты его заполнения);

устанавливают частоту радиоимпульса, равной номинальной частоте дефектоскопа /₀: отключают ВРЧ и отсечку, устанавливают регуляторы чувствительности приемника в положение, соответствующее максимальному усилению, и отключают генератор импульсов возбуждения от приемника дефектоскопа;

если уровень электрических помех на индикаторе электронного блока дефектоскопа превышает уровень стандартного, то некалиброванными регуляторами чувствительности приемника устанавливают его равным ‘Д стандартного уровня;

устанавливают максимальное ослабление аттенюатора 2, подключают его к выходу генератора радиоимпульсов;

используя регулировки генератора радиоимпульсов и аттенюатора 2, устанавливают такую амплитуду радиоимпульсов на входе электронного блока дефектоскопа, при которой сигнал на индикаторе дефектоскопа достигает стандартного уровня, при этом регулятором задержки генератора радиоимпульсов устанааливают радиоимпульс на индикаторе дефектоскопа примерно в середине экрана индикатора (для индикаторов с электронно-лучевой трубкой);

измеряют амплитуду на выходе генератора радиоимпульсов (U_p) с помощью осциллографа; рассчитывают максимальную чувствительность приемника к_(Пал вмкВ по формуле

Km*, *и_р/10Г*^/М (15)

где N_K — показание аттенюатора 2 в дБ;

£/_ — амплитуда на выходе генератора радиоимпульсов в мкВ; настраивают приемник на опорную чувствительность согласно п. 5.2.3 и. изменяя частоту генератора радиоимпульсов и поддерживая £/_р = const, измеряют полосу частот 4£, приемника на уровне 3 дБ и крутизну скатов частотной характеристики на уровнях от 3 до 20 дБ с помощью атгенюатора 2.

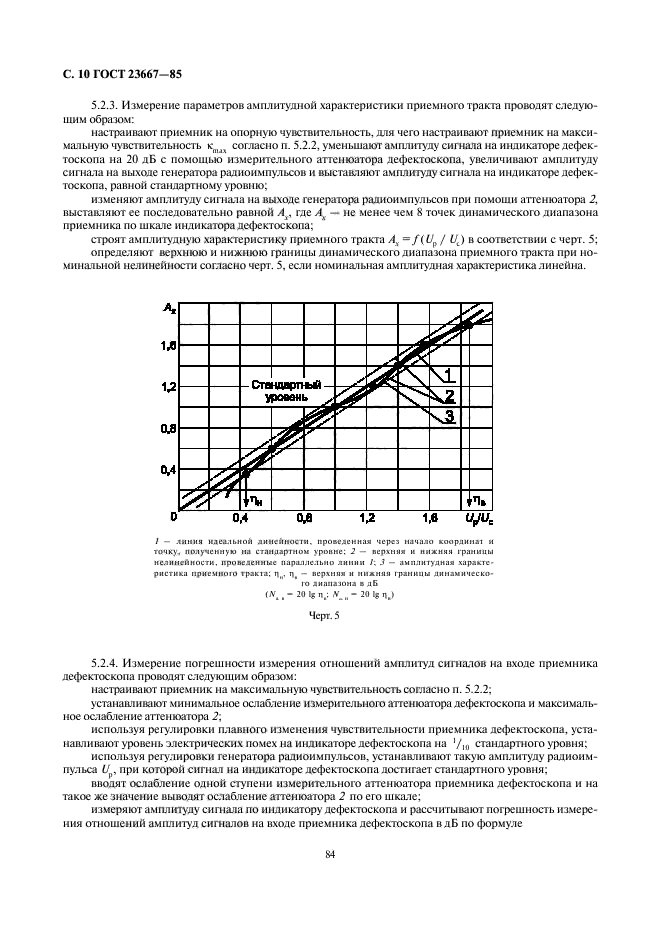

С. 10 ГОСТ 23667-85

5.2.3. Измерение параметров амплитудной характеристики приемного тракта проводят следующим образом:

настраивают приемник на опорную чувствительность, для чего настраивают приемник на максимальную чувствительность к_пых согласно п. 5.2.2, уменьшают амплитуду сигнала на индикаторе дефектоскопа на 20 дБ с помощью измерительного аттенюатора дефектоскопа, увеличивают амплитуду сигнала на выходе генератора радиоимпульсов и выставляют амплитуду сигнала на индикаторе дефектоскопа, равной стандартному уровню;

изменяют амплитуду сигнала на выходе генератора радиоимпульсов при помощи аттенюатора 2. выставляют ее последовательно равной A_t, где А_х — не менее чем 8 точек динамического диапазона приемника по шкале индикатора дефектоскопа;

строят амплитудную характеристику приемного тракта А_х =f( U_p / Uj в соответствии с черт. 5; определяют верхнюю и нижнюю Гранины динамического диапазона приемного тракта при номинальной нелинейности согласно черт. 5, если номинальная амплитудная характеристика линейна.

0*4

0 0,4 1,в Ц/Ц.

I — линия идеальной линейности. проведенная через начало координат и точку, полученную ма стандартной уронне: 2 — перлиня и нижняя границы нелинейности, проведенные параллельно линии /; 3 — амплитудная характеристика приемною тракта: ц„, п, — верхняя и нижняя границы динамического диапазона в дБ

(1V,,- 20 1$ п,: А’__и— 20 If; п.»

Л.

Черт. 5

5.2.4. Измерение погрешности измерения отношений амплитуд сигналов на входе приемника дефектоскопа проводят следующих» образом:

настраивают приемник на максимальную чувствительность согласно п. 5.2.2; устанавливают минимальное ослабление измерительного аттенюатора дефекгоскопа и максимальное ослабление атгенюатора 2;

используя регулировки плавного изменения чувствительности приемника дефектоскопа, устанавливают уровень электрических помех на индикаторе дефектоскопа на стандартного уровня;

используя регулировки генератора радиоимпульсов, устанавливают такую амплитуду радиоимпульса 6′_р, при которой сигнал на индикаторе дефектоскопа достигает стандартного уровня;

вводят ослабление одной ступени измерительного аттенюатора приемника дефектоскопа и на такое же значение выводят ослабление аттенюатора 2 по его шкале;

измеряют амплитуду сигнала по индикатору дефектоскопа и рассчитывают погрешность измерения отношений амплитуд сигналов на входе приемника дефектоскопа в дБ по формуле

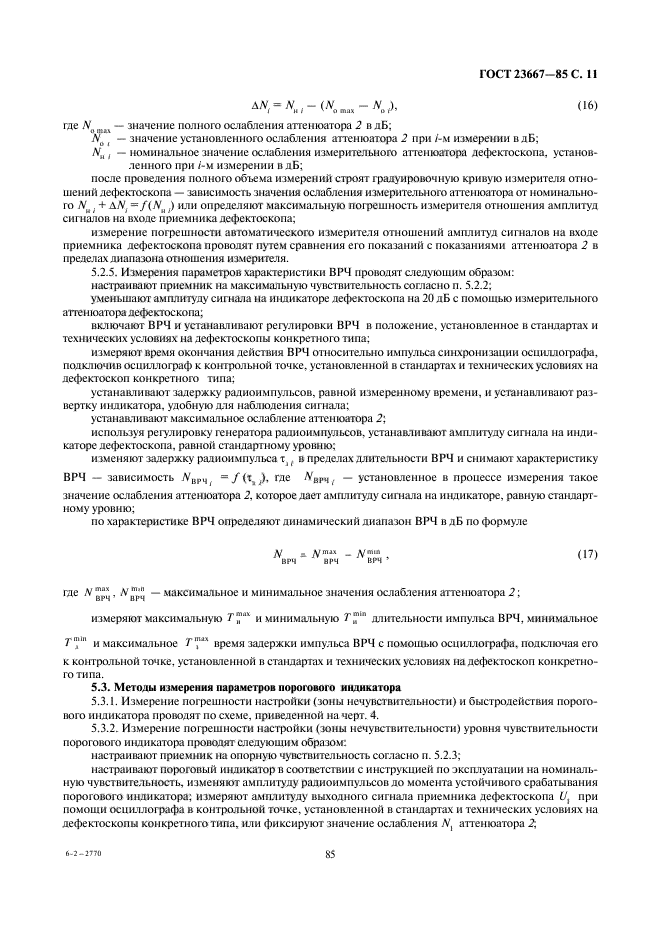

ГОСТ 23667-85 С. 11

AN=N_u-(N_oma%-N_a}, (16)

где N_anux — значение полного ослабления аттенюатора 2 п дБ;

₍ — значение установленного ослабления аттенюатора 2 при i-м измерении в дБ;

N_ul — номинальное значение ослабления измерительного аттенюатора дефектоскопа, установленного при м измерении в дБ; после проведения полного объема измерений строят градуировочную кривую измерителя отношений дефектоскопа — зависимость значения ослабления измерительного аттенюатора от номинального iV_m . + an, ~f(N_ul) или определяют максимальную погрешность измерителя отношения амплитуд сигналов на входе приемника дефектоскопа;

измерение погрешности автоматического измерителя отношений амплитуд сигналов на входе приемника дефектоскопа проводят путем сравнения его показаний с показаниями аттенюатора 2 в пределах диапазона отношения измерителя.

5.2.5. Измерения параметров характеристики ВРЧ проводят следующим образом: настраивают приемник на максимальную чувствительность согласно п. 5.2.2; уменьшают амплитуду сигнала на индикаторе дефектоскопа на 20 дБ с помошью измерительного аттенюатора дефектоскопа;

включают ВРЧ и устанавливают регулировки ВРЧ в положение, установленное в стандартах и технических условиях на дефектоскопы конкретного типа;

измеряют время окончания действия ВРЧ относительно импульса синхронизации осциллографа, подключив осциллограф к контрольной точке, установленной в стандартах и технических условиях на дефектоскоп конкретного типа:

устанавливают задержку радиоимпульсов, равной измеренному времени, и устанавливают развертку индикатора, удобную для наблюдения сигнала;

устанавливают максимальное ослабление аттенюатора 2;

используя регулировку генератора радиоимпульсов, устанавливают амплитуду сигнала на индикаторе дефектоскопа, равной стандартному уровню;

изменяют задержку радиоимпульса в пределах длительности ВРЧ и снимают характеристику

ВРЧ — зависимость Л’_ВРЧ. = / (t_s,), где Л’_ВРЧ/ — установленное в процессе измерения такое

значение ослабления аттенюатора 2. которое дает амплитуду сигнала на индикаторе, равную стандартному уровню;

по характеристике ВРЧ определяют динамический диапазон ВРЧ в дБ по формуле

V _а Д>тм _ у«та /|_?ч

врч врч ^;тврч’

где N *»“*, Л «’;» — максимальное и минимальное значения ослабления аттенюатора 2;

ВРЧ II г Ч

ГЛ1л\ ‘Т’ №|Л >* |

„ и минимальную г_ш длительности импульса ВРЧ. минимальное

7’™»¹ и максимальное время задержки импульса ВРЧ с помошью осциллографа, подключая его

к контрольной точке, установленной в стандартах и технических условиях па дефектоскоп конкретного типа.

5.3. Методы измерения параметров порогового индикатора

5.3.1. Измерение погрешности настройки (зоны нечувствительности) и быстродействия порогового индикатора проводят по схеме, приведенной на черт. 4.

5.3.2. Измерение погрешности настройки (зоны нечувствительности) уровня чувствительности порогового индикатора проводят следующим образом:

настраивают приемник на опорную чувствительность согласно п. 5.2.3;

настраивают пороговый индикатор в соответствии с инструкцией по эксплуатации на номинальную чувствительность, изменяют амплитуду радиоимпульсов до момента устойчивого срабатывания порогового индикатора; измеряют амплитуду выходного сигнала приемника дефектоскопа 0\ при помощи осциллографа в контрольной точке, установленной в стандартах и технических условиях на дефектоскопы конкретного типа, или фиксируют значение ослабления .V, аттенюатора 2,

6-2 — 2770 S5

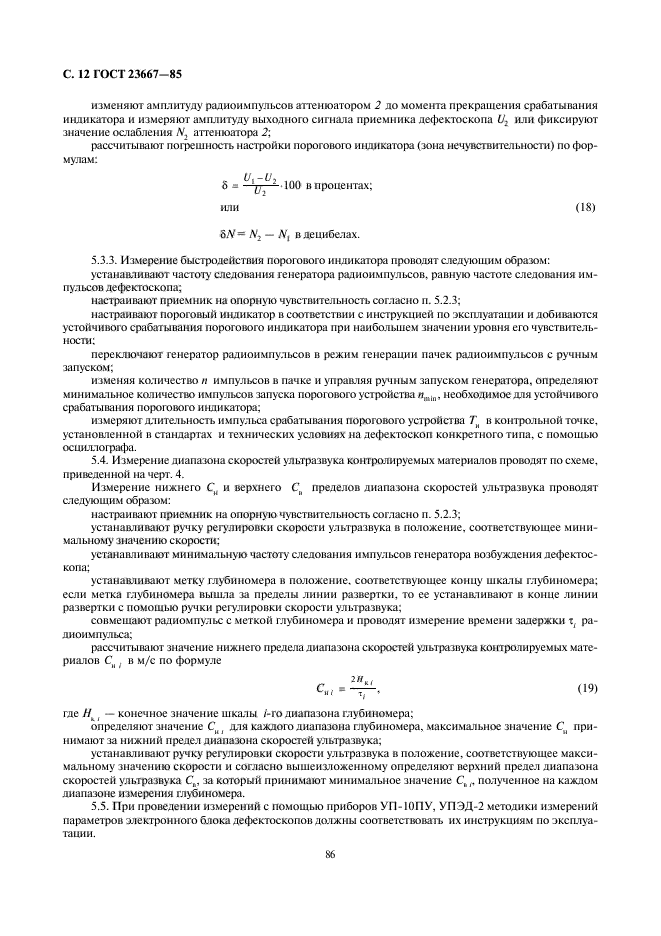

С. 12 ГОСТ 23667-85

изменяют амплитуду радиоимпульсов аттенюатором 2 до м
