Пески формовочные, смеси формовочные и стержневые. Метод определения окиси алюминия
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 23409.4-78 в удобном формате. Узнать актуальный статус документа «Пески формовочные, смеси формовочные и стержневые. Метод определения окиси алюминия» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2

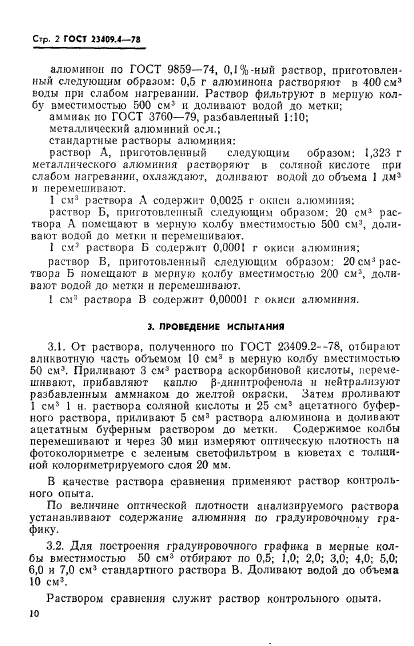

Страница 3

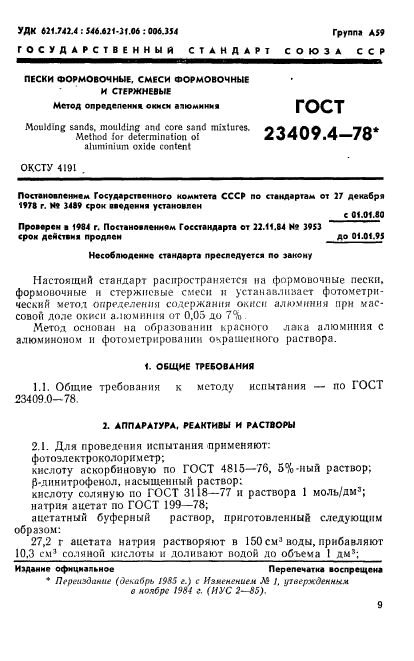

УДК 611.747.4 ; 546.421-31.06 : 006.314 Группа Л59 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПЕСКИ ФОРМОВОЧНЫЕ, СМЕСИ ФОРМОВОЧНЫЕ И СТЕРЖНЕВЫЕ Метод определенна окно» ачюмннма П^5СХ МоиМтц 63П(1$, 1лои1с!1л(Г лт! соге ипй тЫиге». 23409 Л 78′ МеИ-.оЙ 1ог 4е1сгт1па1юл о( яИнтшмшл ох!(1е соп’еп! ОКСТУ 4191 Посте нов л с и» ем Государственною иомнтете СССР по стандартам от 17 дехабр» 1978 г. Не 3189 (рок ваедонча установлен С 01.01.80 Проверен а 1984 г Пост «нов чеки ем Госстандарта от 12.11.84 К* 1913 срои действие продаем до 01.01.91 Несобвюдеинс стандарта преследуется по закону Настоящий стандарт распространяется на формовочные пески, формовочные н стержневые смеси н устанавливает фотометрический метол определения содержании описи алюминия при массовой доле окиси я.)юх| пни я от 0,05 до 7%. Метод основан на образовании красного лака алюминия с алюминоном н фотометрированнн окрашенного раствора. 1. ОБЩИЕ ТРЕБОВАНИЯ 1.1. Общие требования к методу испытания — но ГОСТ 23409.0-78. 2. АППАРАТУРА. РЕАКТИВЫ И РАСТВОРЫ 2.1. Для проведения испытания применяют: фогоэлектроколориметр; кислоту аскорбиновую по ГОСТ 4815-76, 5%-ный раствор; р-дн нитрофенол, насыщенный раствор; кислоту соляную но ГОСТ 3118-77 и раствора 1 моль/дм8; натрия ацетат по ГОСТ 199-78; ацетатный буферный раствор, приготовленный следующим образом: 27,2 г ацетата натрия растворяют я 150 см3 воды, прибавляют 10,3 см1 соляной кислоты и долиаают водой ло объема I дм*; Иаданке официальное Перепечатка воспрещена * П.-.*… (декабрь 1985 г.) . Изменением Я .’. угверждеммыя в ноябре 1981 с. (ИУС 2—85). 9 Стр. 2 ГОСТ 1»М.«—79 алюминон по ГОСТ 9859-74, 0.1%-ный раствор, приготовленный следующим образом: 0,5 г алюминона растворяют в 400 см1* воды при слабом нагревании. Раствор фильтруют п мерную колбу вместимостью 500 см1 и доливают водой до метки; аммиак по ГОСТ 3760-79, разбавленный 1:10; металлический алюминий осл.; стандартные растворы алюминия: раствор А, приготовленный следующим образом: 1,323 г металлического алюминия растворяют в соляной кислоте при слабом нагревании, охлаждают, доливают водой до объема 1 дм3 н перемешивают. 1 смя раствора А содержит 0,0025 г окиси алюминия; раствор Б, приготовленный следующим образом: 20 см1 раствора А помещают в мерную колбу вместимостью 500 см’, доливают водой до метки н перемешивают. 1 ем’ раствора Б содержит 0,0001 г окиси алюминия; раствор В, при готовленный следующим образом: 20см-1 раствора Б помещают в мерную колбу вместимостью 200 СИ*, доливают водой до метки н перемешивают. 1 см’ раствора В содержит 0,00001 г окиси алюминия. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ 3.1. От раствора, полученного по ГОСТ 23409.2-78, отбирают алнквотную часть объемом 10 см3 в мерную колбу вместимостью 50 см3. Приливают 3 см3 раствора аскорбиновой кислоты, перемешивают, прибавляют каплю р-днннтрофеиола и нейтрализуют разбавленным аммиаком до желтой окраски. Затем проливают 1 см* 1 н. раствора соляной кислоты и 25 ем! ацетатного буферного раствора, приливают 5 см1 раствора алюминона и доливают ацетатным буферным раствором до метки. Содержимое колбы перемешивают и через 30 мин измеряют оптическую плотность на фотоколорнметре с зеленым светофильтром в кюветах с толщиной колорнчетрнруемого слоя 20 мм. В качестве раствора сравнения применяют раствор контрольного опыта. По величине оптической плотности анализируемого раствора устанавливают содержание алюминия по градунровочиому графику. 3.2. Для построения градунровочного графика в мерные колбы вместимостью 50 см3 отбирают по 0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0 н 7,0 см* стандартного раствора В. Доливают водой до объема 10 см*. Раствором сравнения служит раствор контрольного опыта. ю

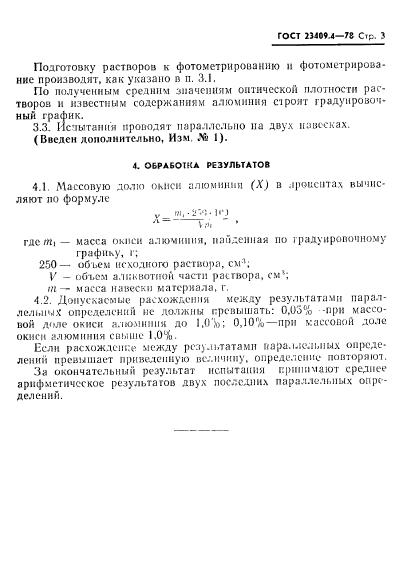

ГОСТ IJJ09.4—тг Cip. 3
Подготовку растворов к фотометриронанию и фотометрирова-ние производят, как указано в п. 3.1.
По полученным средним значениям оптической плотности растворен и известным содержаниям алюминия строят градуировочный график.
3.3. Испытания проводят параллельно на двух навесках.
(Введен дополнительно, Изм «Чв I).
4. ОЬРЛЬОНСЛ РЕЗУЛЬТАТОВ
4.1. Массовую долю окиси алюминия (X) в процентах вычисляют но формуле
——г • — ,
V fi I
где mi — масса окиси алюминия, найденная по градуировочному графику, г;
250— обьем исходного раствора, см-1;
I’ — объем аликвотной части раствора, см’; hi — масса навески материала, г.
4.2. Допускаемые расхождения между результатами параллельны.’; определений не должны превышать: 0,03% -при массовой доле окиси алюминия до 1,0′)о; 0,10%—при кассовой доле окиси алюминия свыше 1.0%.
Если расхождение между результатами параллельных определений превышает приведенную величину, определение повторяют.
За окончательный результат испытания принимают среднее арифметическое результатов двух последних параллельных определений.
