Нити и жгутик синтетические текстурированные. Метод определения линейной плотности
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12
Страница 13
Страница 14
Цена 10 коп.
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
НИТИ СИНТЕТИЧЕСКИЕ ТЕКСТУРИРОВАННЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 23362-78—ГОСТ 23365-78
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

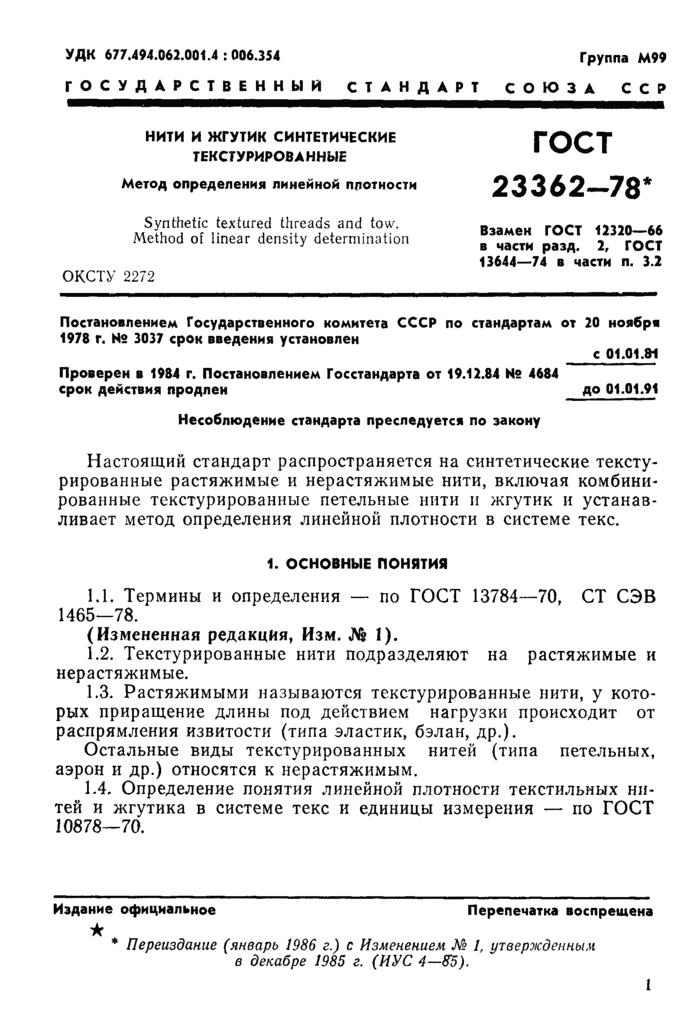

УДК 677.494.062.001.4:006.354 Группа М99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НИТИ И ЖГУТИК СИНТЕТИЧЕСКИЕ ТЕКСТУРИРОВ А ИНЫЕ
Метод определения линейной плотности
ГОСТ
23362-78*
Synthetic textured threads and tow. Method of linear density determination
Взамен ГОСТ 12320-66 в части разд. 2, ГОСТ 13644—74 в части п. 3.2
ОКСТУ 2272
Постановлением Государственного комитета СССР по стандартам от 20 ноября 1978 г. № 3037 срок введения установлен
с 01.01.01
Проверен в 1984 г. Постановлением Госстандарта от 19.12.84 № 4684
срок действия продлен до 01.01.91
Настоящий стандарт распространяется на синтетические текстурированные растяжимые и нерастяжимые нити, включая комбинированные текстурированные петельные нити и жгутик и устанавливает метод определения линейной плотности в системе текс.
1.1. Термины и определения — по ГОСТ 13784-70, СТ СЭВ 1465—78.
(Измененная редакция, Изм. № 1).
1.2. Текстурированные нити подразделяют на растяжимые и нерастяжимые.
1.3. Растяжимыми называются текстурированные нити, у которых приращение длины под действием нагрузки происходит от распрямления извитости (типа эластик, бэлан, др.).
Остальные виды текстурированных нитей (типа петельных, аэрон и др.) относятся к нерастяжимым.
L4. Определение понятия линейной плотности текстильных нитей и жгутика в системе текс и единицы измерения — по ГОСТ
Несоблюдение стандарта преследуется по закону
1. ОСНОВНЫЕ ПОНЯТИЯ
10878—70.
Издание официальное ★
Перепечатка воспрещена
Переиздание (январь 1986 г.) с Изменением № 1, утвержденным в декабре 1985 г. (И У С 4—8’5).

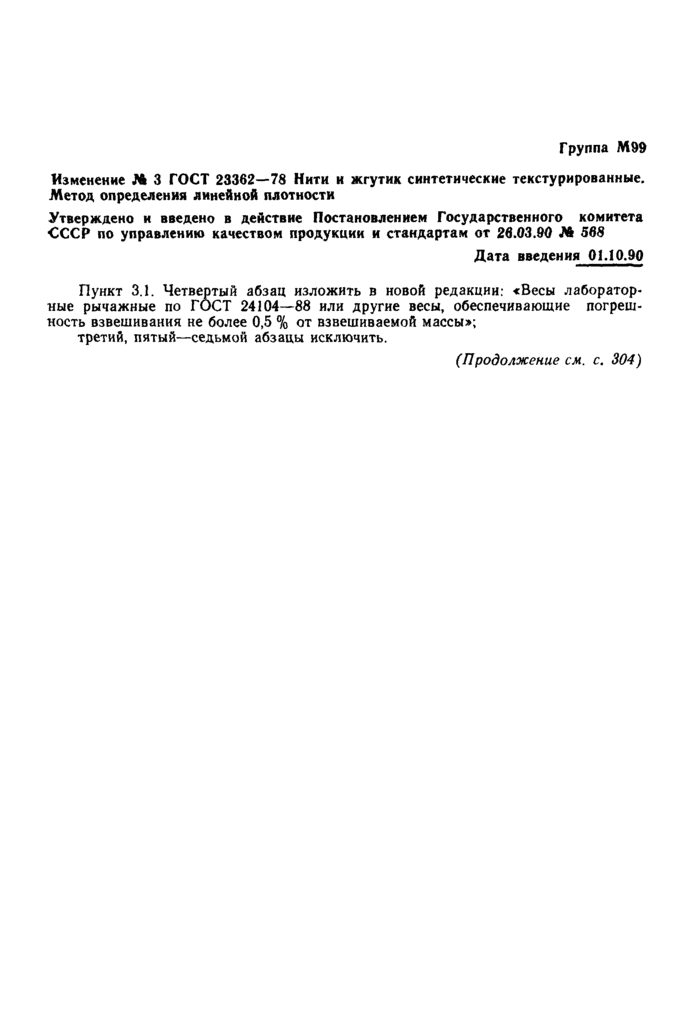

Группа М99
Изменение № 3 ГОСТ 23362-78 Нити и жгутик синтетические текстурированные. Метод определения линейной плотности
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.03.90 М 568
Дата введения 01.10.90
Пункт 3.1. Четвертый абзац изложить в новой редакции: «Весы лабораторные рычажные по ГОСТ 24104-88 или другие весы, обеспечивающие погрешность взвешивания не более 0,5 % от взвешиваемой массы»; третий, пятый—седьмой абзацы исключить.
(Продолжение см. с, 304)

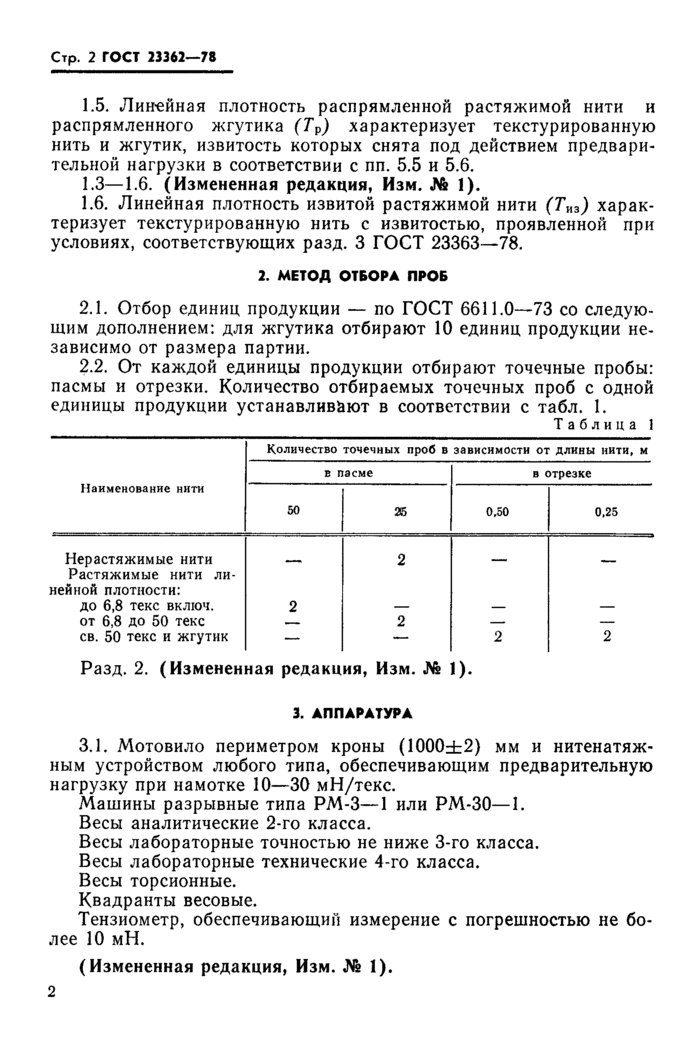

Стр. 2 ГОСТ 23362-78
1.5. Линейная плотность распрямленной растяжимой нити и распрямленного жгутика (Тр) характеризует текстурированную нить и жгутик, извитость которых снята под действием предварительной нагрузки в соответствии с пп. 5.5 и 5.6.
1.3—1.6. (Измененная редакция, Изм. ЛЬ 1).
1.6. Линейная плотность извитой растяжимой нити (Тиз) характеризует текстурированную нить с извитостью, проявленной при условиях, соответствующих разд. 3 ГОСТ 23363-78.
2. МЕТОД ОТБОРА ПРОБ
2.1. Отбор единиц продукции — по ГОСТ 6611.0-73 со следующим дополнением: для жгутика отбирают 10 единиц продукции независимо от размера партии.
2.2. От каждой единицы продукции отбирают точечные пробы: пасмы и отрезки. Количество отбираемых точечных проб с одной единицы продукции устанавливают в соответствии с табл. 1.
Таблица 1
|
Наименование нити |
Количество точечных проб в зависимости от длины нити, м |
|||
|
в пасме |
в отрезке |
|||
|
50 |
215 |
0.50 |
0,25 |
|
|
Нерастяжимые нити |
2 |
_ |
||
|
Растяжимые нити ли |
||||
|
нейной плотности: |
||||
|
до 6,8 текс включ. |
2 |
— |
— |
— |
|
от 6,8 до 50 текс |
— |
2 |
— |
— |
|
св. 50 текс и жгутик |
— |
— |
2 |
2 |
Разд. 2. (Измененная редакция, Изм. № 1).
3. АППАРАТУРА
3.1. Мотовило периметром кроны (1000±2) мм и нитенатяжным устройством любого типа, обеспечивающим предварительную нагрузку при намотке 10—30 мН/текс.
Машины разрывные типа РМ-3—1 или РМ-30—1.
Весы аналитические 2-го класса.
Весы лабораторные точностью не ниже 3-го класса.
Весы лабораторные технические 4-го класса.
Весы торсионные.
Квадранты весовые.
Тензиометр, обеспечивающий измерение с погрешностью не более 10 мН.
(Измененная редакция, Изм. № 1).
2

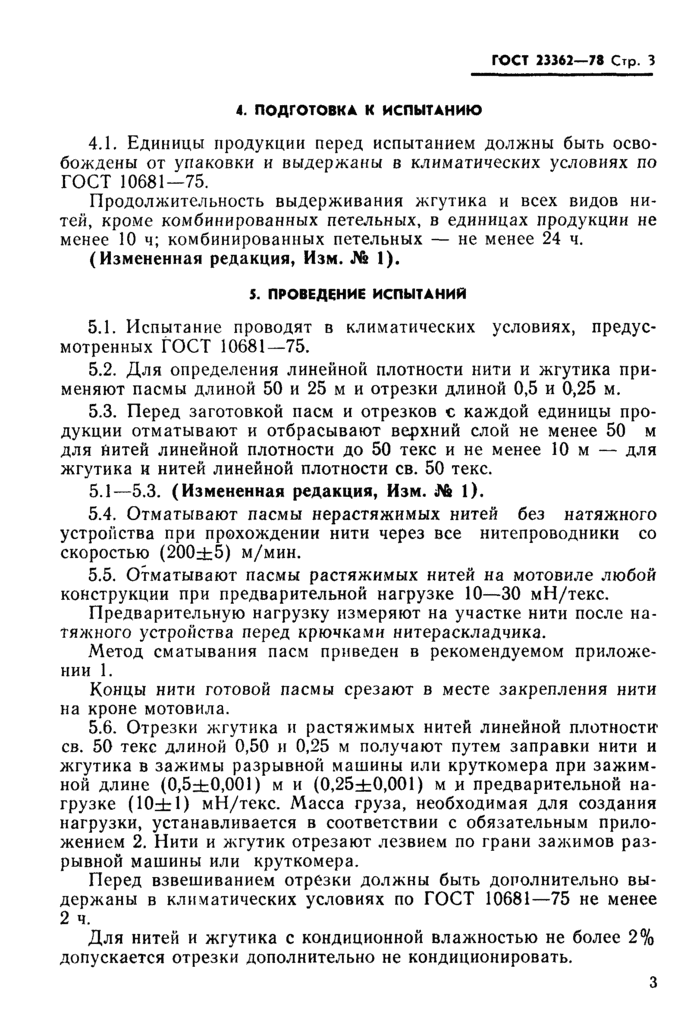

ГОСТ 23362-78 Стр. 3
4. ПОДГОТОВКА К ИСПЫТАНИЮ
4.1. Единицы продукции перед испытанием должны быть освобождены от упаковки и выдержаны в климатических условиях по ГОСТ 10681-75.
Продолжительность выдерживания жгутика и всех видов нитей, кроме комбинированных петельных, в единицах продукции не менее 10 ч; комбинированных петельных — не менее 24 ч.
(Измененная редакция, Изм. № 1),
5. ПРОВЕДЕНИЕ ИСПЫТАНИИ
5.1. Испытание проводят в климатических условиях, предусмотренных ГОСТ 10681-75.
5.2. Для определения линейной плотности нити и жгутика применяют пасмы длиной 50 и 25 м и отрезки длиной 0,5 и 0,25 м.
5.3. Перед заготовкой пасм и отрезков с каждой единицы продукции отматывают и отбрасывают верхний слой не менее 50 м для Нитей линейной плотности до 50 текс и не менее Юм — для жгутика и нитей линейной плотности св. 50 текс.
5.1—5.3. (Измененная редакция, Изм. № 1).
5.4. Отматывают пасмы нерастяжимых нитей без натяжного устройства при прохождении нити через все нитепроводники со скоростью (200±5) м/мин.
5.5. Отматывают пасмы растяжимых нитей на мотовиле любой конструкции при предварительной нагрузке 10—30 мН/текс.
Предварительную нагрузку измеряют на участке нити после натяжного устройства перед крючками нитераскладчика.
Метод сматывания пасм приведен в рекомендуемом приложении 1.
Концы нити готовой пасмы срезают в месте закрепления нити на кроне мотовила.
5.6. Отрезки жгутика и растяжимых нитей линейной плотности* св. 50 текс длиной 0,50 и 0,25 м получают путем заправки нити и жгутика в зажимы разрывной машины или круткомера при зажимной длине (0,5±0,001) м и (0,25±0,001) м и предварительной нагрузке (10±1) мН/текс. Масса груза, необходимая для создания нагрузки, устанавливается в соответствии с обязательным приложением 2. Нити и жгутик отрезают лезвием по грани зажимов разрывной машины или круткомера.
Перед взвешиванием отрезки должны быть дополнительно выдержаны в климатических условиях по ГОСТ 10681-75 не менее 2 ч.
Для нитей и жгутика с кондиционной влажностью не более 2% допускается отрезки дополнительно не кондиционировать.
3

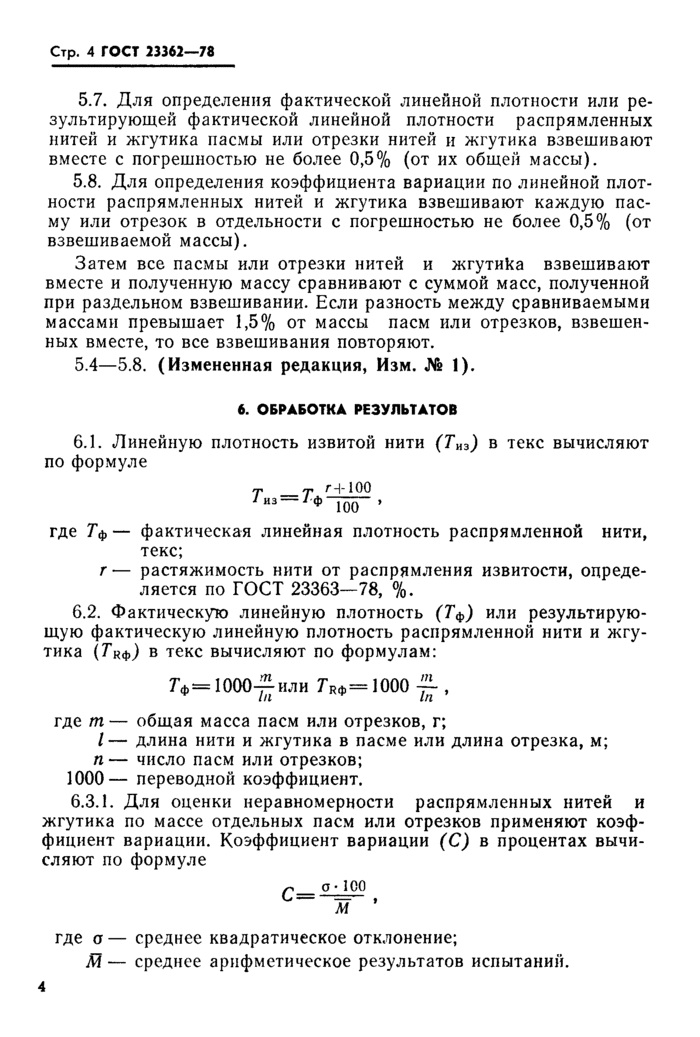

Стр. 4 ГОСТ 23362-78
5.7. Для определения фактической линейной плотности или результирующей фактической линейной плотности распрямленных нитей и жгутика пасмы или отрезки нитей и жгутика взвешивают вместе с погрешностью не более 0,5% (от их общей массы).
5.8. Для определения коэффициента вариации по линейной плотности распрямленных нитей и жгутика взвешивают каждую пасму или отрезок в отдельности с погрешностью не более 0,5% (от взвешиваемой массы).
Затем все пасмы или отрезки нитей и жгутика взвешивают вместе и полученную массу сравнивают с суммой масс, полученной при раздельном взвешивании. Если разность между сравниваемыми массами превышает 1,5% от массы пасм или отрезков, взвешенных вместе, то все взвешивания повторяют.
5.4—5.8. (Измененная редакция, Изм. № 1).
6. ОБРАБОТКА РЕЗУЛЬТАТОВ
6.1. Линейную плотность извитой нити (Тиз) в текс вычисляют
по формуле
Т ИЗ-Т’ф
/Ч-100 100
>
где Тф— фактическая линейная плотность распрямленной нити, текс;
г — растяжимость нити от распрямления извитости, определяется по ГОСТ 23363-78, %.
6.2. Фактическую линейную плотность (Тф) или результирующую фактическую линейную плотность распрямленной нити и жгутика (Ткф) в текс вычисляют по формулам:
7ф= 10(Ю-г-или Тяф= 1000 — ,
где m— общая масса пасм или отрезков, г;
I— длина нити и жгутика в пасме или длина отрезка, м; п— число пасм или отрезков;
1000— переводной коэффициент.
6.3.1. Для оценки неравномерности распрямленных нитей и жгутика по массе отдельных пасм или отрезков применяют коэффициент вариации. Коэффициент вариации (С) в процентах вычисляют по формуле
q_о ■ 100
— м 9
где о — среднее квадратическое отклонение;
М — среднее арифметическое результатов испытаний.
4

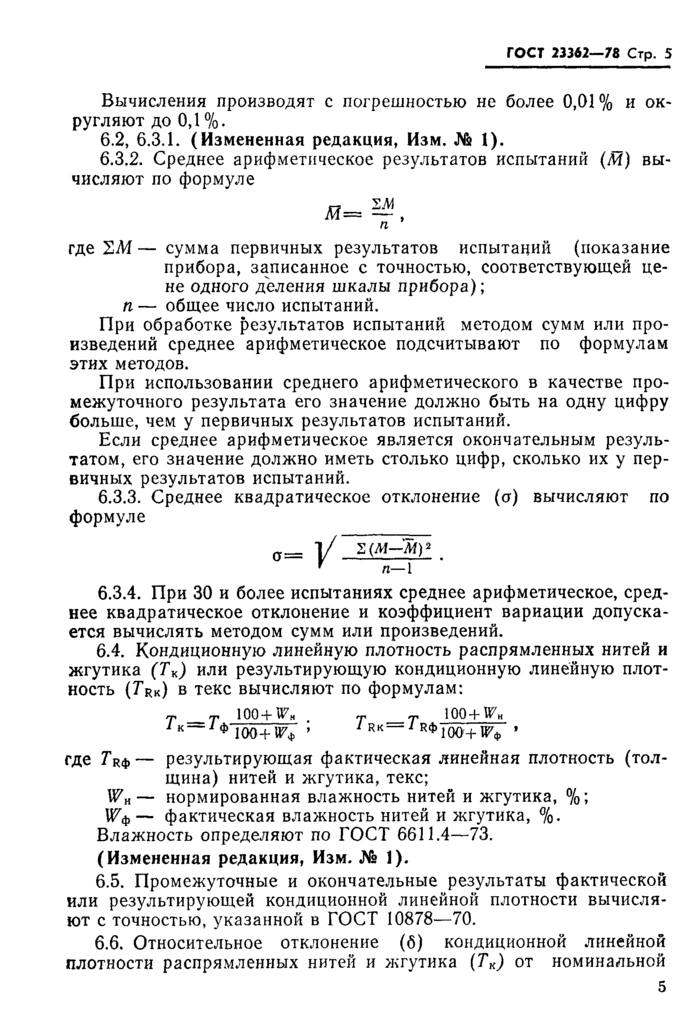

ГОСТ 23362-78 Стр. 5
Вычисления производят с погрешностью не более 0,01 % и округляют до 0,1 %.
6.2, 6.3.1. (Измененная редакция, Изм. № 1).
6.3.2. Среднее арифметическое результатов испытаний (М) вычисляют по формуле
где 2Л1 — сумма первичных результатов испытаний (показание прибора, записанное с точностью, соответствующей цене одного деления шкалы прибора); п — общее число испытаний.
При обработке результатов испытаний методом сумм или произведений среднее арифметическое подсчитывают по формулам этих методов.
При использовании среднего арифметического в качестве промежуточного результата его значение должно быть на одну цифру больше, чем у первичных результатов испытаний.
Если среднее арифметическое является окончательным результатом, его значение должно иметь столько цифр, сколько их у первичных результатов испытаний.
6.3.3. Среднее квадратическое отклонение (о) вычисляют по формуле
6.3.4. При 30 и более испытаниях среднее арифметическое, среднее квадратическое отклонение и коэффициент вариации допускается вычислять методом сумм или произведений.
6.4. Кондиционную линейную плотность распрямленных нитей и жгутика (Тк) или результирующую кондиционную линейную плотность (Гкк) в текс вычисляют по формулам:
где Тцф— результирующая фактическая линейная плотность (толщина) нитей и жгутика, текс;
WH — нормированная влажность нитей и жгутика, %;
W$— фактическая влажность нитей и жгутика, %.
Влажность определяют по ГОСТ 6611.4-73.
(Измененная редакция, Изм. № 1).
6.5. Промежуточные и окончательные результаты фактической или результирующей кондиционной линейной плотности вычисляют с точностью, указанной в ГОСТ 10878-70.
6.6. Относительное отклонение (б) кондиционной линейной плотности распрямленных нитей и жгутика (Тк) от номинальной
2(М—М)* п—1
гр ___гр 100+ W+
Ук — 7ф 100+Гф ;
^ ^ 100+ WH
1 RK— ^ КФ 100+ *
5

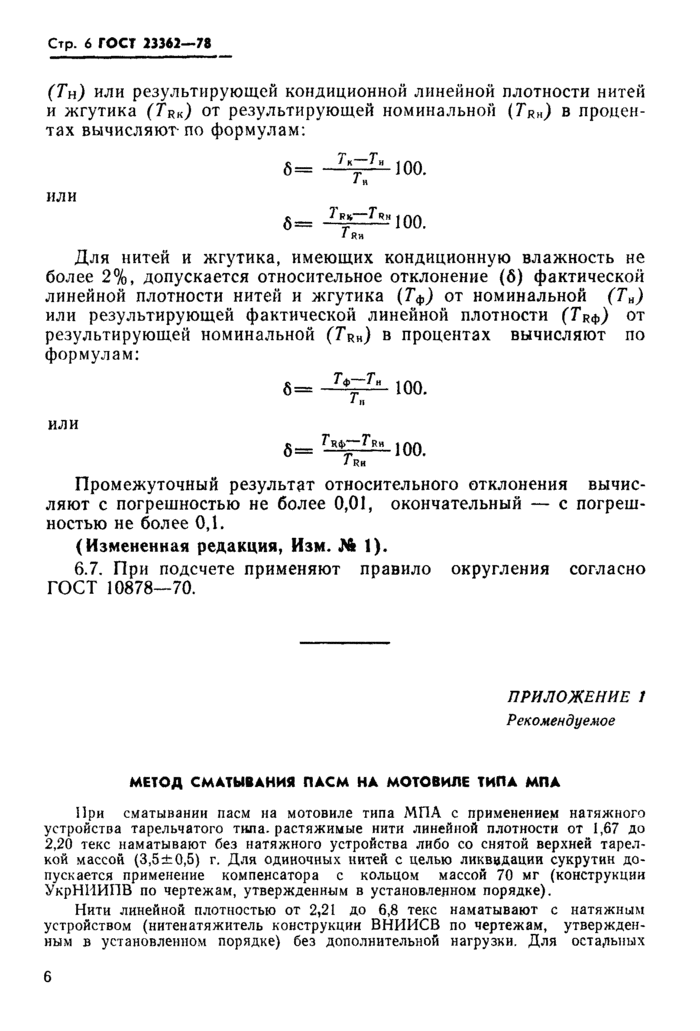

Стр. 6 ГОСТ 23362-78
(Тн) или результирующей кондиционной линейной плотности нитей и жгутика (Trk) от результирующей номинальной (TRh) в процентах вычисляют* по формулам:
или
6= Лу-^юо.
1 Я и
Для нитей и жгутика, имеющих кондиционную влажность не более 2%, допускается относительное отклонение (б) фактической линейной плотности нитей и жгутика (Тф) от номинальной (Ти) или результирующей фактической линейной плотности (Ткф) от результирующей номинальной (Тцн) в процентах вычисляют по формулам:
б= 100.
* н
ИЛИ
8= -^Г-Г—Ви 100.
1 1?и
Промежуточный результат относительного отклонения вычисляют с погрешностью не более 0,01, окончательный — с погрешностью не более 0,1.
(Измененная редакция, Изм. № 1).
6.7. При подсчете применяют правило округления согласно ГОСТ 10878-70.
ПРИЛОЖЕНИЕ / Рекомендуемое
МЕТОД СМАТЫВАНИЯ ПАСМ НА МОТОВИЛЕ ТИПА МПА
При сматывании пасм на мотовиле типа МПА с применением натяжного устройства тарельчатого типа, растяжимые нити линейной плотности от 1,67 до 2,20 текс наматывают без натяжного устройства либо со снятой верхней тарелкой массой (3,5±0,5) г. Для одиночных нитей с целью ликвидации сукрутин допускается применение компенсатора с кольцом массой 70 мг (конструкции УкрНИИПВ по чертежам, утвержденным в установленном порядке).
Нити линейной плотностью от 2,21 до 6,8 текс наматывают с натяжным устройством (нитенатяжитель конструкции ВНИИСВ по чертежам, утвержденным в установленном порядке) без дополнительной нагрузки. Для остальных
6

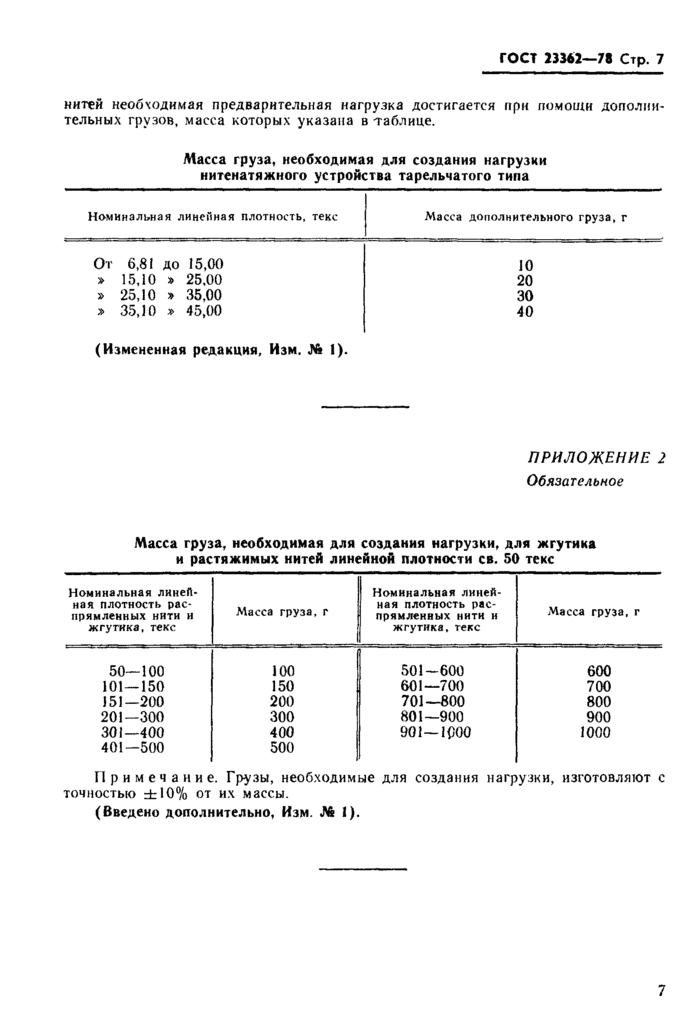

ГОСТ 23362-78 Стр. 7
нитей необходимая предварительная нагрузка достигается при помощи дополни тельных грузов, масса которых указана в таблице.
Масса груза, необходимая для создания нагрузки нитенатяжного устройства тарельчатого типа
|
Номинальная линейная плотность, текс |
Масса дополнительного груза, г |
|
От 6,81 до 15,00 |
10 |
|
> 15,10 » 25,00 |
20 |
|
» 25,10 » 35,00 |
30 |
|
» 35,10 » 45,00 |
40 |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2 Обязательное
Масса груза, необходимая для создания нагрузки, для жгутика и растяжимых нитей линейной плотности св. 50 текс
|
Номинальная линейная плотность распрямленных нити и жгутика, текс |
Масса груза, г |
Номинальная линейная плотность распрямленных нити и жгутика, текс |
Масса груза, г |
|
50—100 |
100 |
501-600 |
600 |
|
101—150 |
150 |
601—700 |
700 |
|
151—200 |
200 |
701—800 |
800 |
|
201—300 |
300 |
801—900 |
900 |
|
301—400 |
400 |
901—1000 |
1000 |
|
401—500 |
500 |
Примечание. Грузы, необходимые для создания нагрузки, изготовляют с точностью ±10% от их массы.
(Введено дополнительно, Изм. № 1).
7

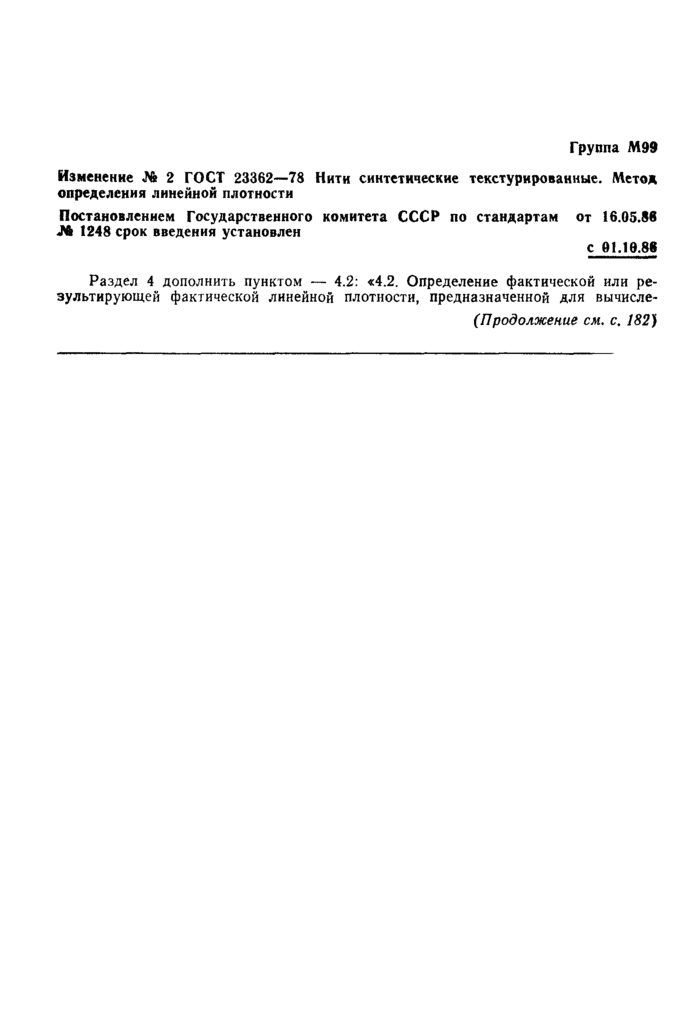

Группа М99
Изменение № 2 ГОСТ 23362-78 Нити синтетические текстурированные. Метод определения линейной плотности
Постановлением Государственного комитета СССР по стандартам от 16.05.86 JNb 1248 срок введения установлен
с 01.18.88
Раздел 4 дополнить пунктом — 4.2: «4.2. Определение фактической или результирующей фактической линейной плотности, предназначенной для вычисле-
(Продолжение см. с. 182)

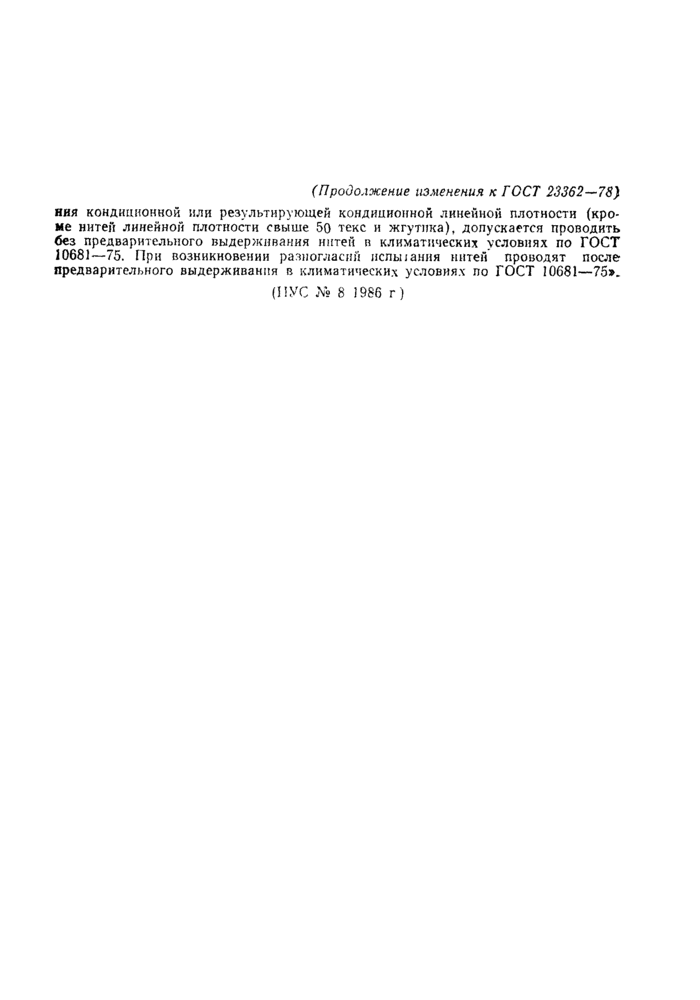

(Продолжение изменения к ГОСТ 23362-78)
ни я кондиционной или результирующей кондиционной линейной плотности (кроме нитей линейной плотности свыше 50 текс и жгутика), допускается проводить без предварительного выдерживания нитей в климатических условиях по ГОСТ 10681—75. При возникновении разногласий испшания нитей проводят после предварительного выдерживания в климатических условиях по ГОСТ 10681-75».
(ПУС № 8 1986 г)
