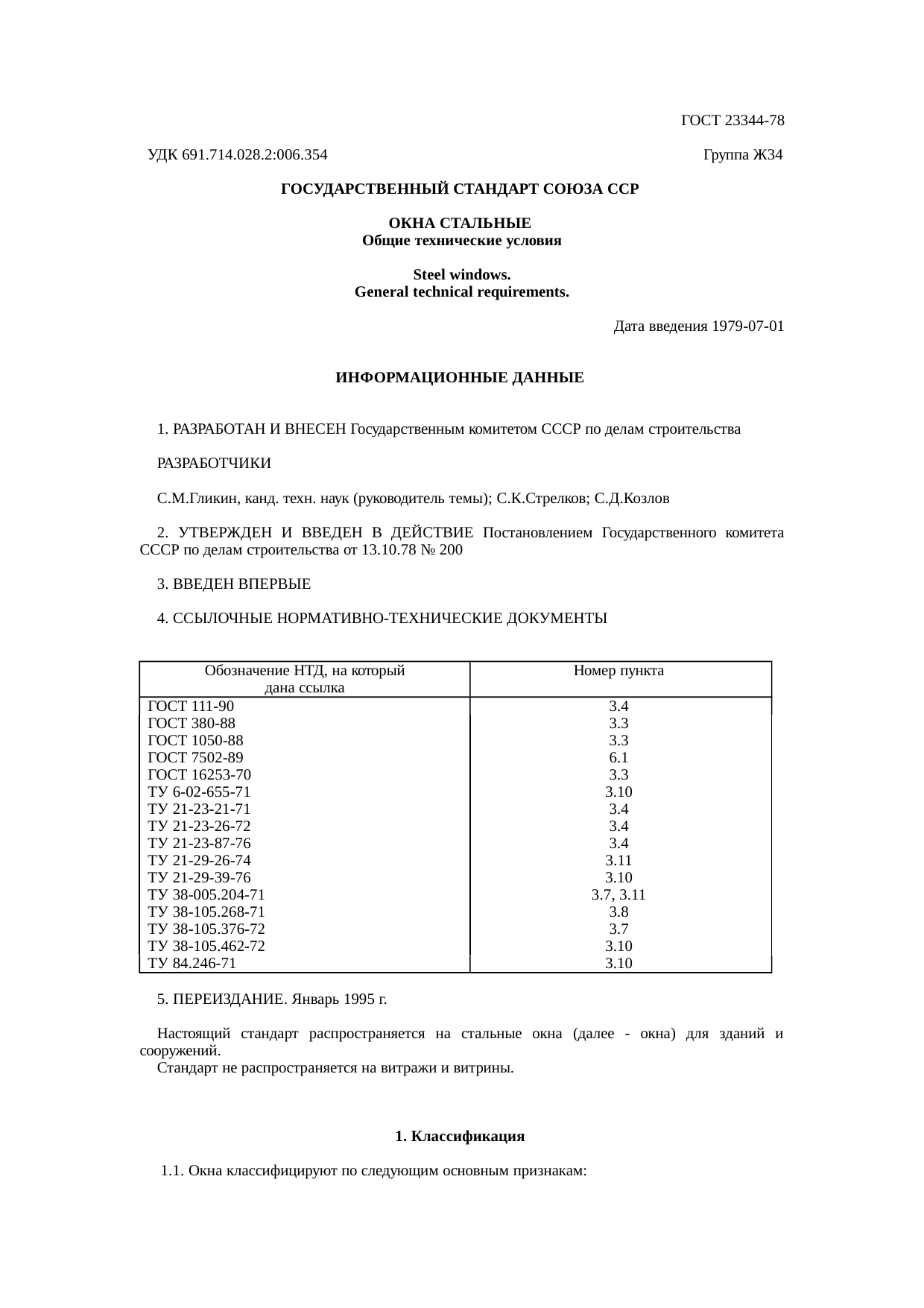

Страница 1

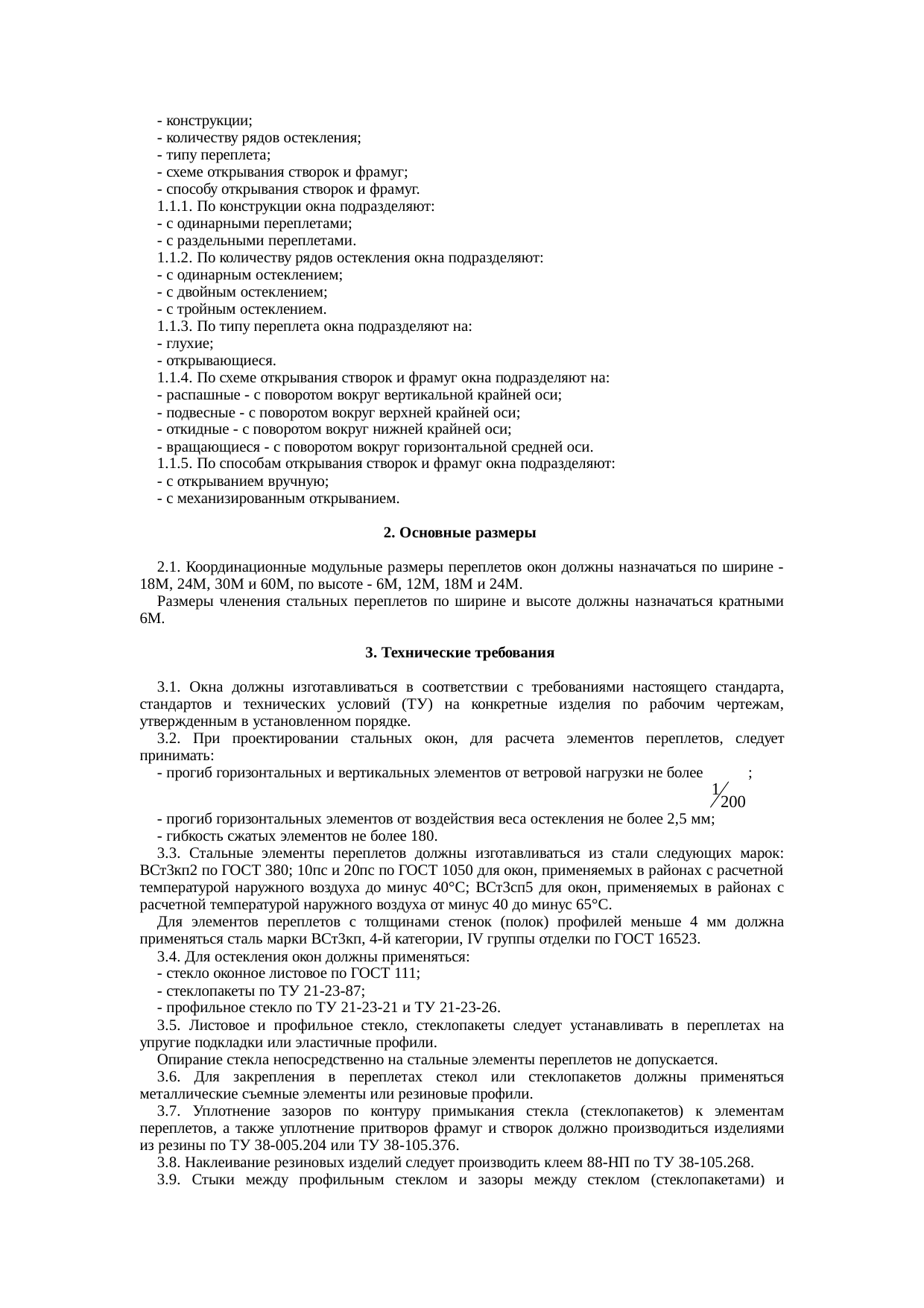

Страница 2

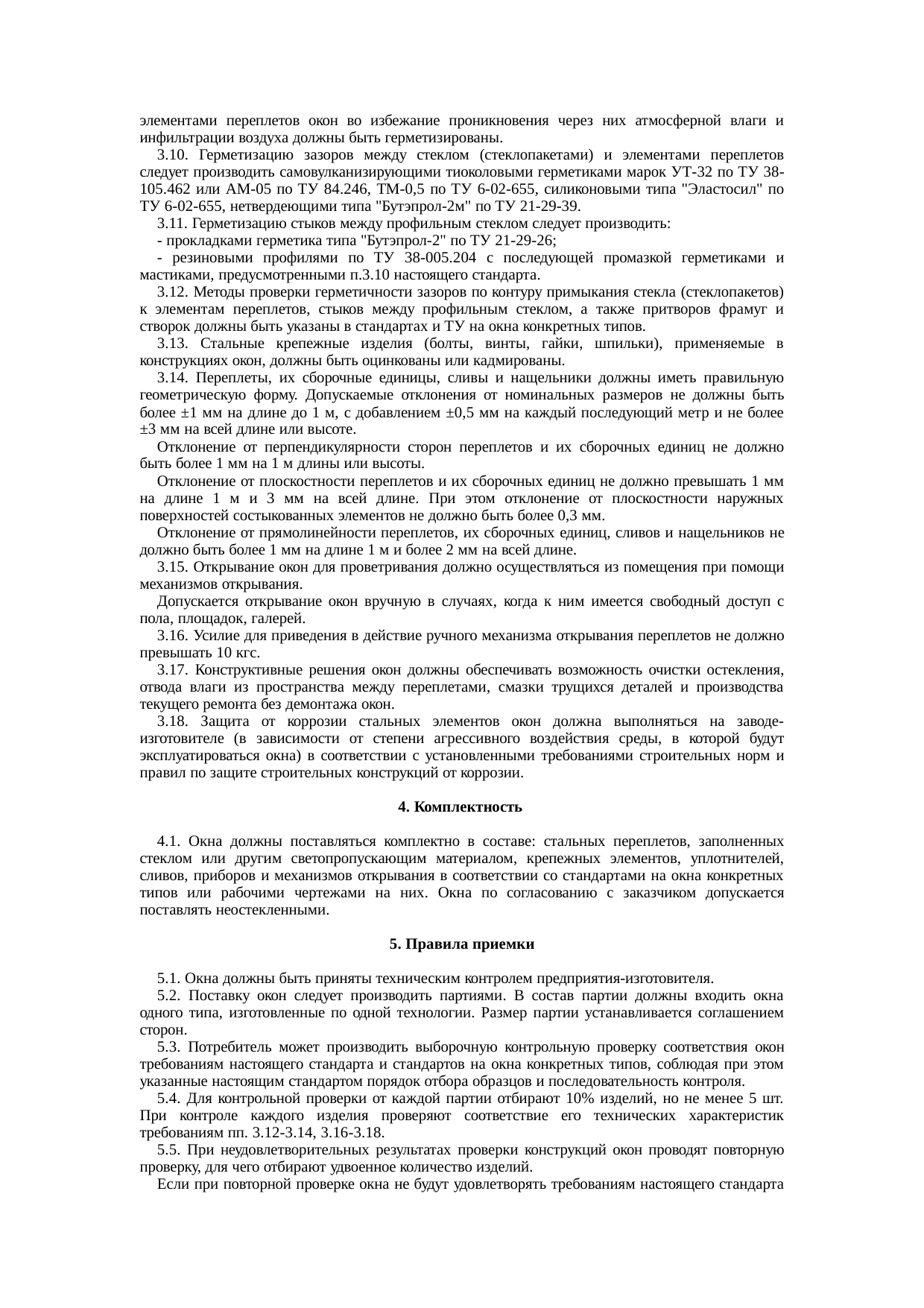

Страница 3

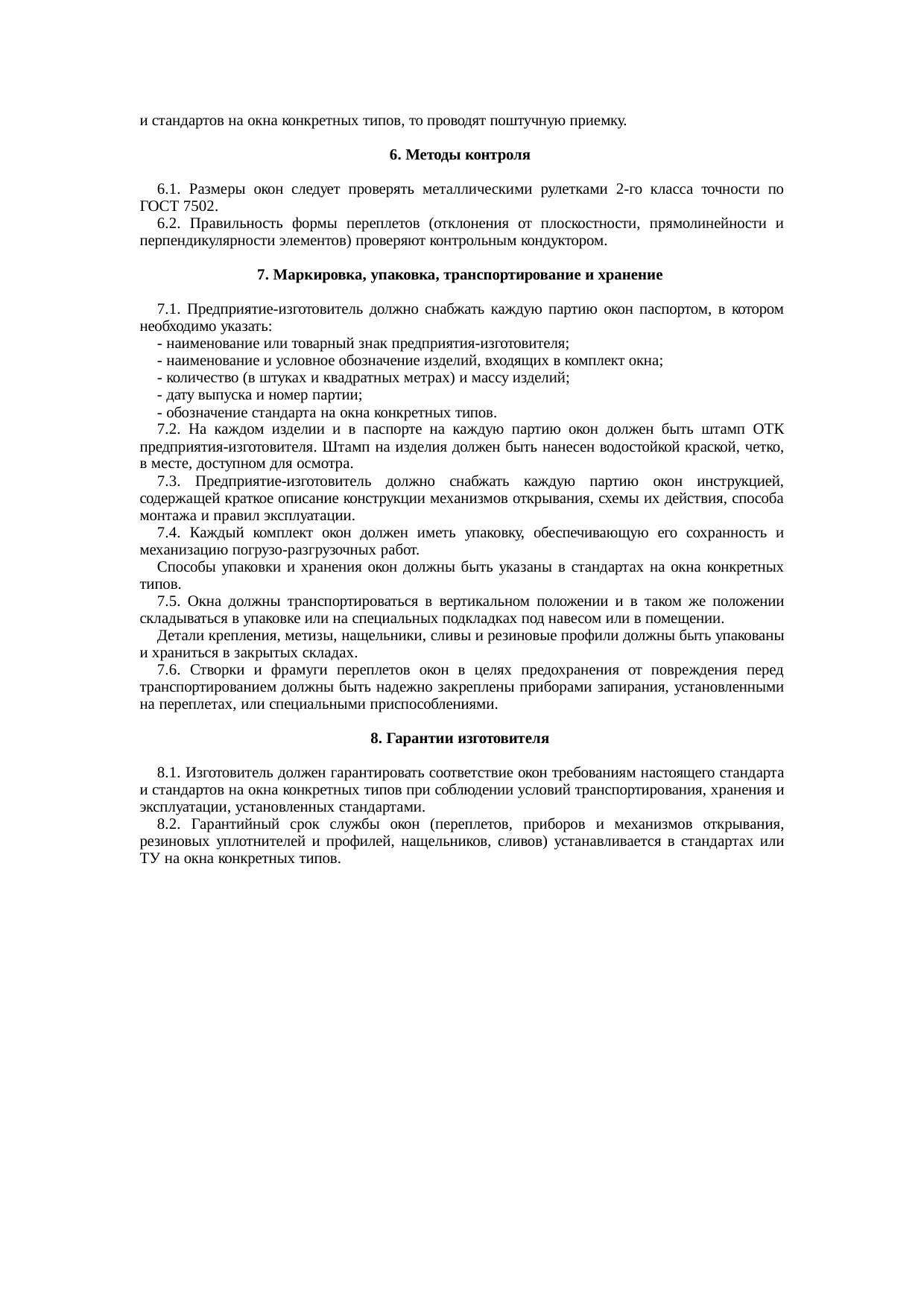

Страница 4

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА СТАЛЬНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 23344-78

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.79

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на окна стальные (далее — окна) для зданий и сооружений.

Стандарт не распространяется на витражи и витрины.

1. КЛАССИФИКАЦИЯ

1.1. Окна классифицируют по следующим основным признакам:

конструкции;

количеству рядов остекления;

типу переплета;

схеме открывания створок и фрамуг;

способу открывания створок и фрамуг.

1.1.1. По конструкции окна подразделяют:

с одинарными переплетами;

с раздельными переплетами.

1.1.2. По количеству рядов остекления окна подразделяют:

с одинарным остеклением;

с двойным остеклением;

с тройным остеклением.

1.1.3. По типу переплета окна подразделяют на:

глухие;

открывающиеся.

1.1.4. По схеме открывания створок и фрамуг окна подразделяют на:

распашные — с поворотом вокруг вертикальной крайней оси;

подвесные — с поворотом вокруг верхней крайней оси;

откидные — с поворотом вокруг нижней крайней оси;

вращающиеся — с поворотом вокруг горизонтальной средней оси.

1.1.5. По способам открывания створок и фрамуг окна подразделяют:

с открыванием вручную;

с механизированным открыванием.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Координационные модульные размеры переплетов окон должны назначаться по ширине — 18М, 24М, 30М и 60М, по высоте — 6М, 12М, 18М и 24М.

Размеры членения стальных переплетов по ширине и высоте должны назначаться кратными 6М.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Окна должны изготавливаться в соответствии с требованиями настоящего стандарта, стандартов и технических условий на конкретные изделия по рабочим чертежам, утвержденным в установленном порядке.

3.2. При проектировании стальных окон, для расчета элементов переплетов, следует принимать:

прогиб горизонтальных и вертикальных элементов от ветровой нагрузки не более 1/200;

прогиб горизонтальных элементов от воздействия веса остекления не более 2,5 мм;

гибкость сжатых элементов не более 180.

3.3. Стальные элементы переплетов должны изготавливаться из стали следующих марок: ВСт3кп2 по ГОСТ 380-88, 10пс и 20пс по ГОСТ 1050-88 для окон, применяемых в районах с расчетной температурой наружного воздуха до минус 40 °С; ВСт3сп5 для окон, применяемых в районах с расчетной температурой наружного воздуха от минус 40 до минус 65 °С.

Для элементов переплетов с толщинами стенок (полок) профилей меньше 4 мм должна приниматься сталь марки ВСт3кп, 4-й категории, IV группы отделки по ГОСТ 16523-70.

3.4. Для остекления окон должны применяться:

стекло оконное листовое по ГОСТ III-78;

стеклопакеты по ТУ 21-23-87-76;

профильное стекло по ТУ 21-23-21-71 и ТУ 21-23-26-72.

3.5. Листовое и профильное стекло, стеклопакеты следует устанавливать в переплетах на упругие подкладки или эластичные профили.

Опирание стекла непосредственно на стальные элементы переплетов не допускается.

3.6. Для закрепления в переплетах стекол или стеклопакетов должны применяться металлические съемные элементы или резиновые профили.

3.7. Уплотнение зазоров по контуру примыкания стекла (стеклопакетов) к элементам переплетов, а также
