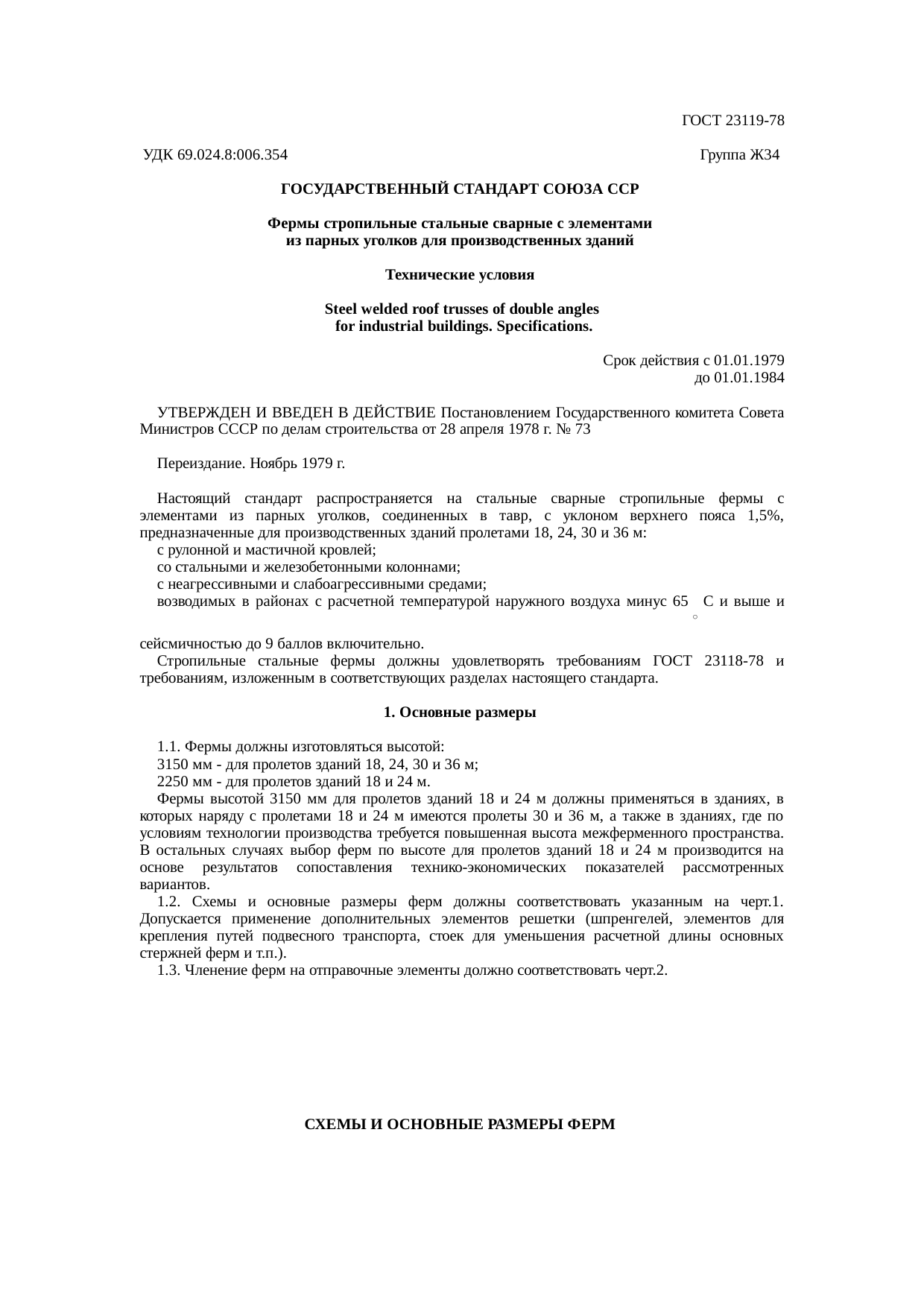

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЕРМЫ СТРОПИЛЬНЫЕ СТАЛЬНЫЕ
СВАРНЫЕ С ЭЛЕМЕНТАМИ
ИЗ ПАРНЫХ УГОЛКОВ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Технические условия
ГОСТ 23119-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ФЕРМЫ СТРОПИЛЬНЫЕ СТАЛЬНЫЕ Технические условия Steel welded roof trusses of double angles for industrial buildings. Specifications |
ГОСТ 23119-78 |
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 73 срок введения установлен
с 01.01.79
Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5 %, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:
с рулонной и мастичной кровлей;
со стальными и железобетонными колоннами;
с неагрессивными и слабоагрессивными средами;
возводимых в районах с расчетной температурой наружного воздуха минус 65 °С и выше и сейсмичностью до 9 баллов включительно.
Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. ОСНОВНЫЕ РАЗМЕРЫ
1.1. Фермы должны изготовляться высотой:
3150 мм — для пролетов зданий 18, 24, 30 и 36 м;
2250 мм — для пролетов зданий 18 и 24 м.
Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.

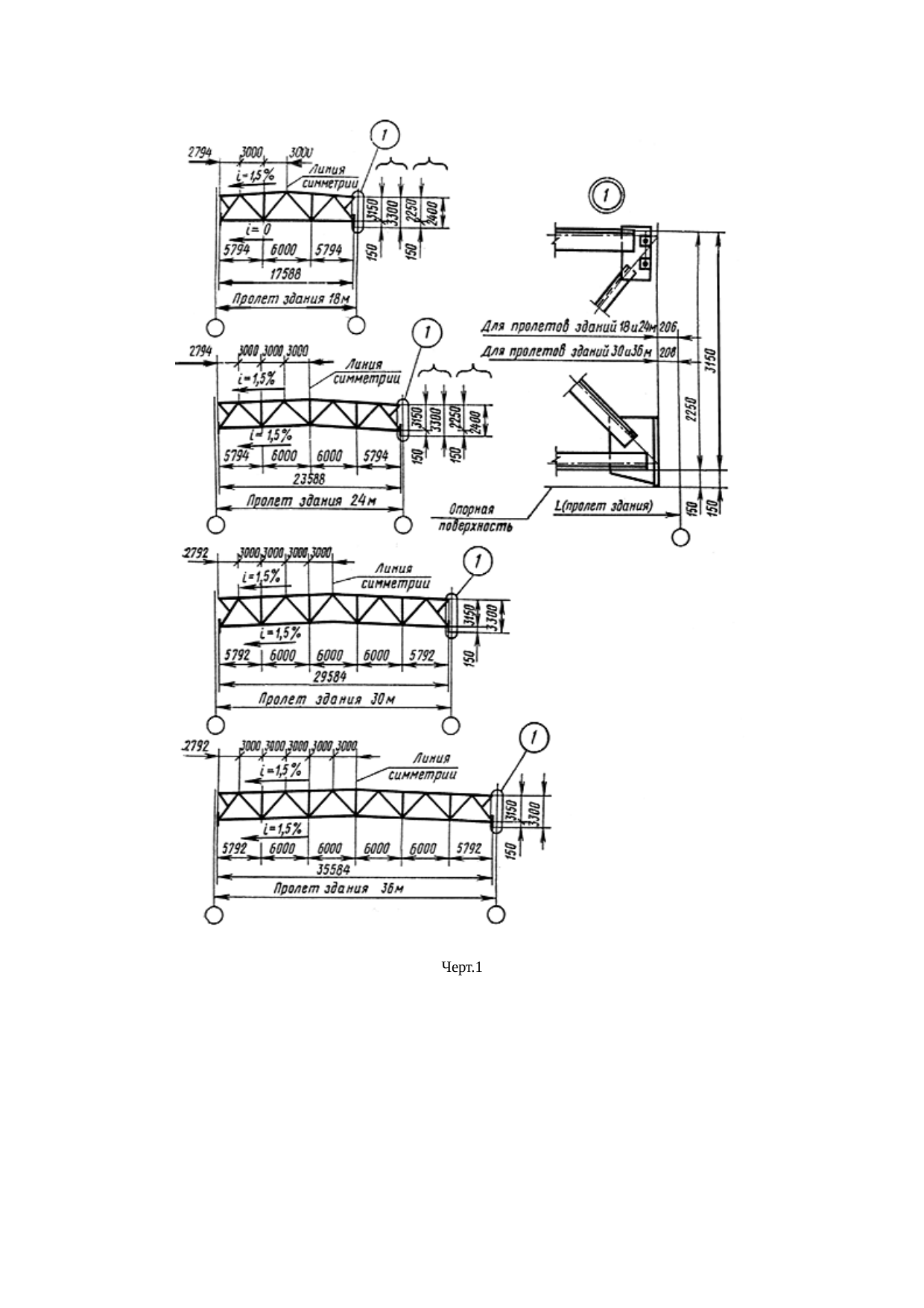

1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт. 1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).

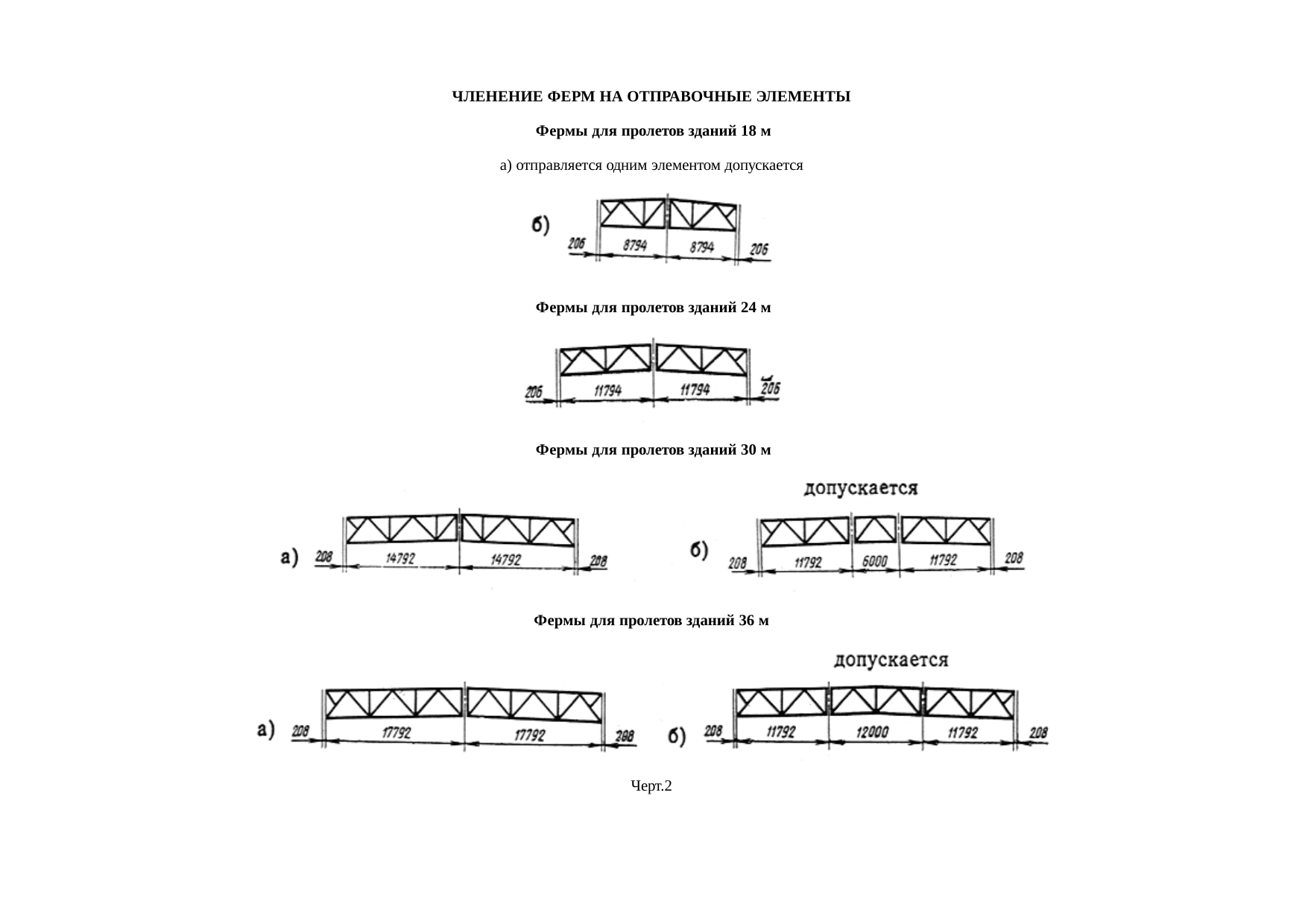

1.3. Членение ферм на отправочные элементы должно соответствовать черт. 2.
СХЕМЫ И ОСНОВНЫЕ РАЗМЕРЫ ФЕРМ
