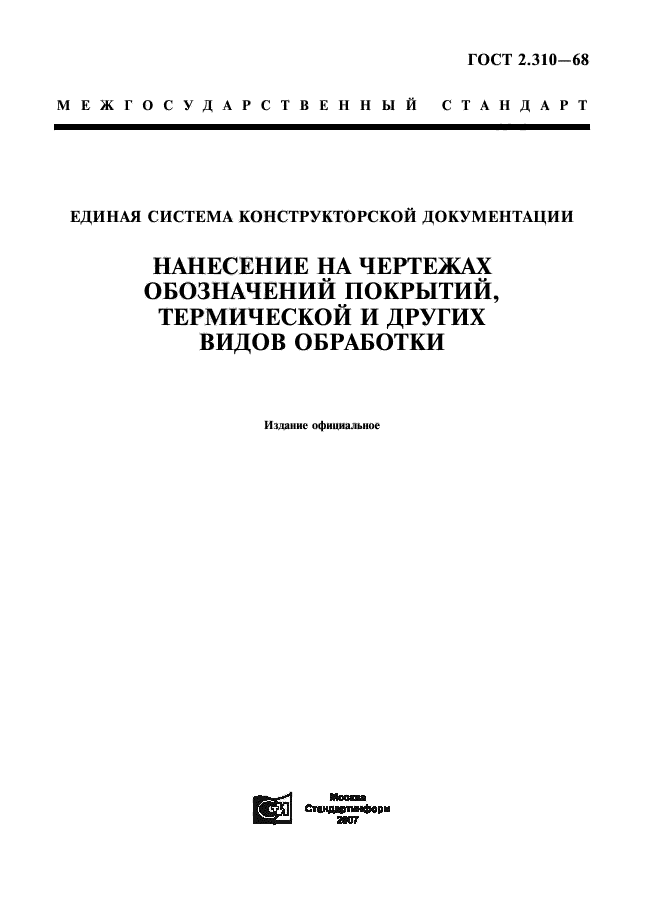

ГОСТ 2.310-68
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
НАНЕСЕНИЕ НА ЧЕРТЕЖАХ
ОБОЗНАЧЕНИЙ ПОКРЫТИЙ,
ТЕРМИЧЕСКОЙ И ДРУГИХ
ВИДОВ ОБРАБОТКИ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
Изменение № 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 15 от 28.05.99)

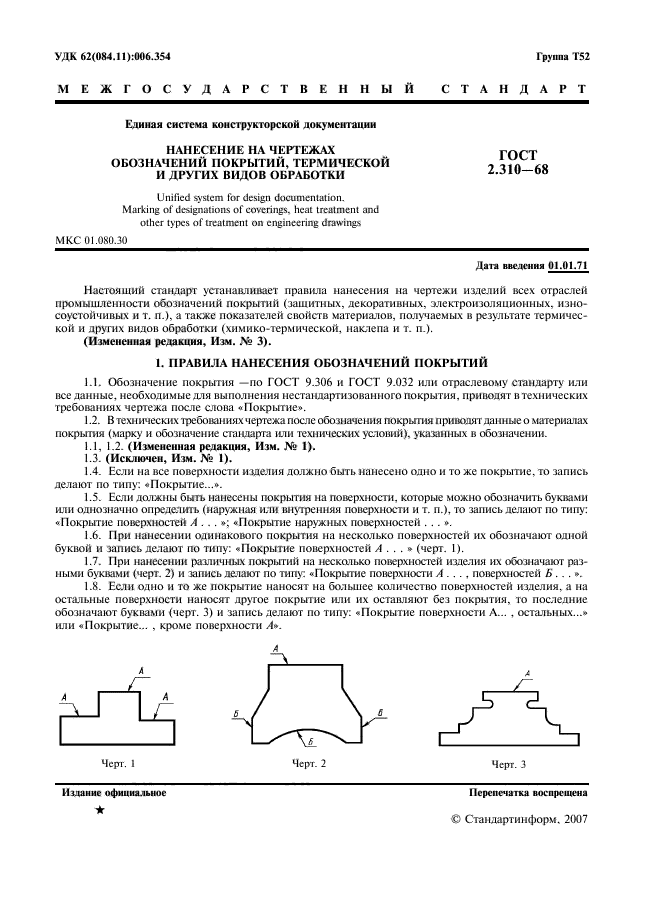

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Единая система конструкторской документации НАНЕСЕНИЕ НА ЧЕРТЕЖАХ Unified system for design documentation. |
ГОСТ |
Дата введения 01.01.71
Настоящий стандарт устанавливает правила нанесения на чертежи изделий всех отраслей промышленности обозначений покрытий (защитных, декоративных, электроизоляционных, износоустойчивых и т. п.), а также показателей свойств материалов, получаемых в результате термической и других видов обработки (химико-термической, наклепа и т. п.).
(Измененная редакция, Изм. № 3).
1. ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ПОКРЫТИЙ
1.1. Обозначение покрытия — по ГОСТ 9.306 и ГОСТ 9.032 или отраслевому стандарту или все данные, необходимые для выполнения нестандартизованного покрытия, приводят в технических требованиях чертежа после слова «Покрытие».
1.2. В технических требованиях чертежа после обозначения покрытия приводят данные о материалах покрытия (марку и обозначение стандарта или технических условий), указанных в обозначении.
1.1, 1.2. (Измененная редакция, Изм. № 1).
1.3. (Исключен, Изм. № 1).
1.4. Если на все поверхности изделия должно быть нанесено одно и то же покрытие, то запись делают по типу: «Покрытие…».
1.5. Если должны быть нанесены покрытия на поверхности, которые можно обозначить буквами или однозначно определить (наружная или внутренняя поверхности и т. п.), то запись делают по типу:
«Покрытие поверхностей А… »; «Покрытие наружных поверхностей … ».
1.6. При нанесении одинакового покрытия на несколько поверхностей их обозначают одной буквой и запись делают по типу: «Покрытие поверхностей А …» (черт. 1).
1.7. При нанесении различных покрытий на несколько поверхностей изделия их обозначают разными буквами (черт. 2) и запись делают по типу: «Покрытие поверхности А… , поверхностей Б … ».
1.8. Если одно и то же покрытие наносят на большее количество поверхностей изделия, а на остальные поверхности наносят другое покрытие или их оставляют без покрытия, то последние обозначают буквами (черт. 3) и запись делают по типу: «Покрытие поверхности А… , остальных…» или «Покрытие…, кроме поверхности А».
Черт. 1
Черт. 2
Черт. 3

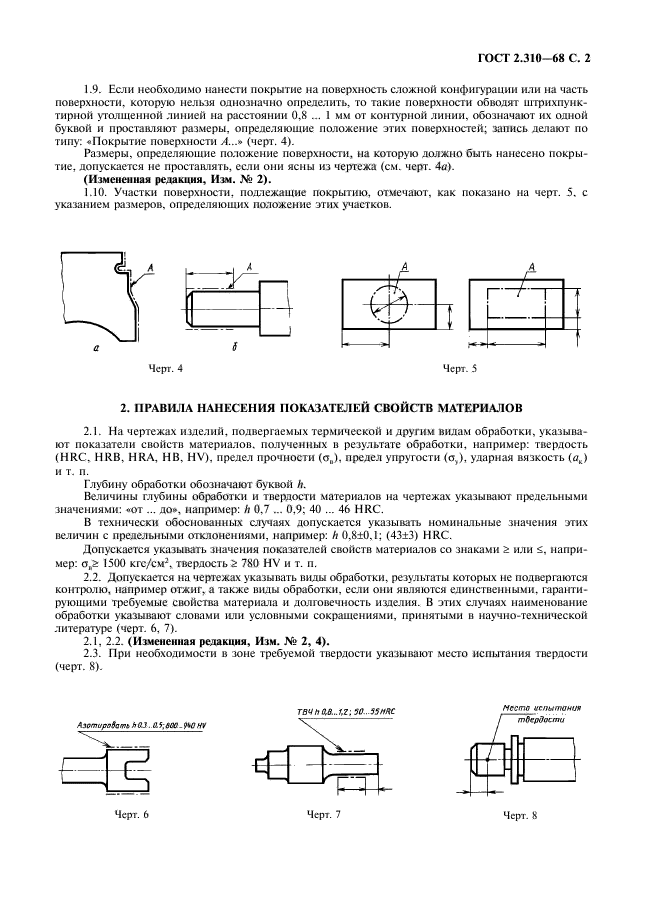

1.9. Если необходимо нанести покрытие на поверхность сложной конфигурации или на часть поверхности, которую нельзя однозначно определить, то такие поверхности обводят штрихпунктирной утолщенной линией на расстоянии 0,8 … 1 мм от контурной линии, обозначают их одной буквой и проставляют размеры, определяющие положение этих поверхностей; запись делают по типу: «Покрытие поверхности А…» (черт. 4).
Размеры, определяющие положение поверхности, на которую должно быть нанесено покрытие, допускается не проставлять, если они ясны из чертежа (см. черт. 4а).
(Измененная редакция, Изм. № 2).
1.10. Участки поверхности, подлежащие покрытию, отмечают, как показано на черт 5, с указанием размеров, определяющих положение этих участков.
Черт. 4
Черт. 5
2. ПРАВИЛА НАНЕСЕНИЯ ПОКАЗАТЕЛЕЙ СВОЙСТВ МАТЕРИАЛОВ
2.1. На чертежах изделий, подвергаемых термической и другим видам обработки, указывают показатели свойств материалов, полученных в результате обработки, например: твердость (HRC, HRB, HRA, HB, HV), предел прочности (sв), предел упругости (sу), ударная вязкость (aк) и т. п.
Глубину обработки обозначают буквой h.
Величины глубины обработки и твердости материалов на чертежах указывают предельными значениями: «от … до», например: h 0,7 … 0,9; 40 … 46 HRC.
В технически обоснованных случаях допускается указывать номинальные значения этих величин с предельными отклонениями, например, h 0,8±0,1; (433) HRC.
Допускается указывать значения показателей свойств материалов со знаками ³ или £ например: sв ³. 1500 кгс/см2, твердость ³. 780 HV и т. п.
2.2. Допускается на чертежах указывать виды обработки, результаты которых не подвергаются контролю, например, отжиг, а также виды обработки, если они являются единственными, гарантирующими требуемые свойства материала и долговечность изделия. В этих случаях наименование обработки указывают словами или условными сокращениями, принятыми в научно-технической литературе (черт. 6, 7).
2.1, 2.2. (Измененная редакция, Изм. № 2, 4).
2.3. При необходимости в зоне требуемой твердости указывают место испытания твердости (черт.8).
Черт. 6
Черт. 7
Черт. 8

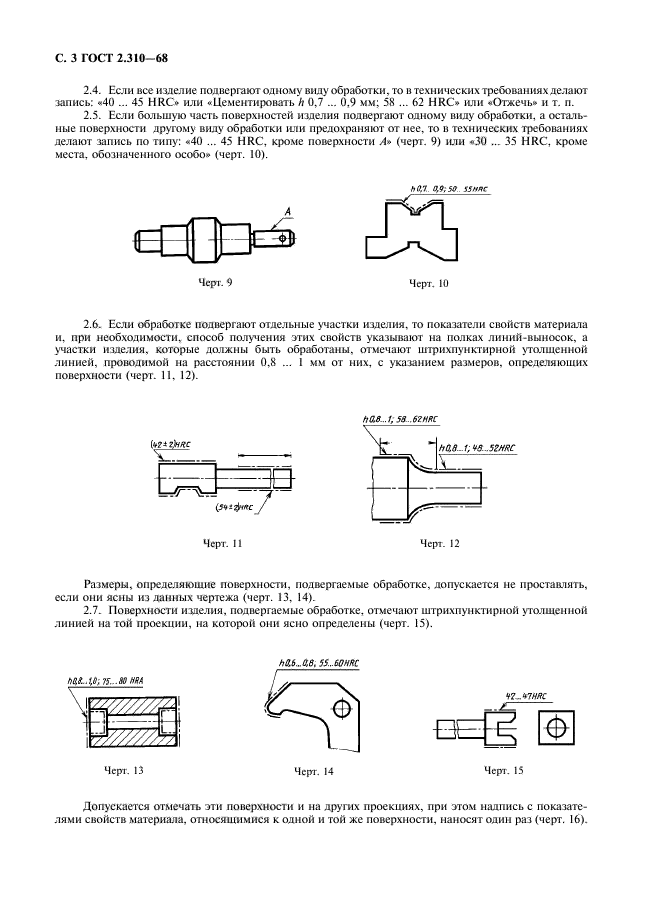

2.4. Если все изделие подвергают одному виду обработки, то в технических требованиях делают запись: «40 … 45 HRC» или «Цементировать h 0,7 … 0,9 мм; 58 … 62 HRC» или «Отжечь» и т. п.

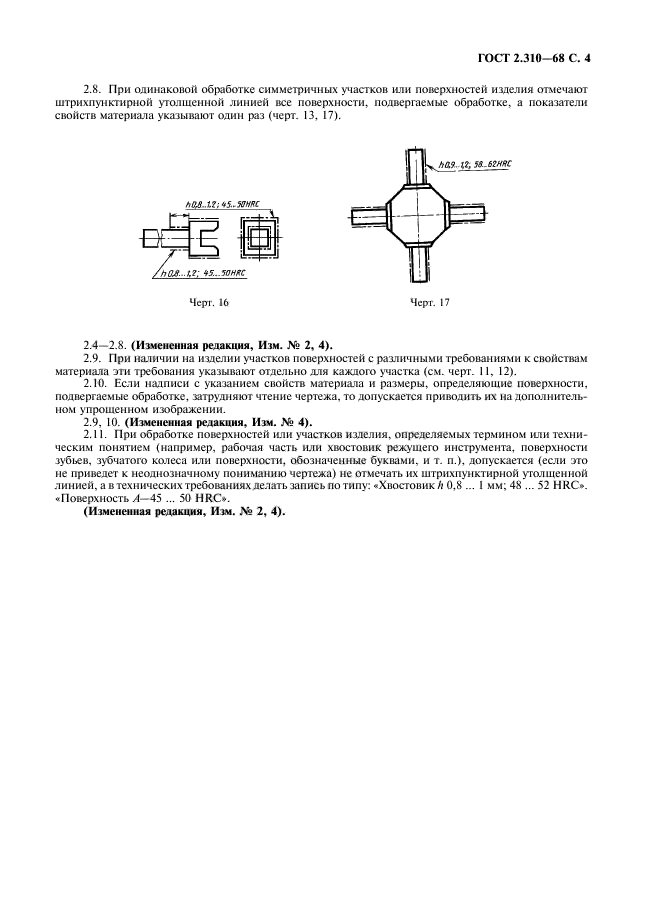

2.5. Если большую часть поверхностей изделия подвергают одному виду обработки, а остальные поверхности — другому виду обработки или предохраняют от нее, то в технических требованиях делают запись по типу: «40 … 45 HRC, кроме поверхности А» (черт. 9) или «30 … 35 HRC, кроме места, обозначенного особо» (черт. 10).
