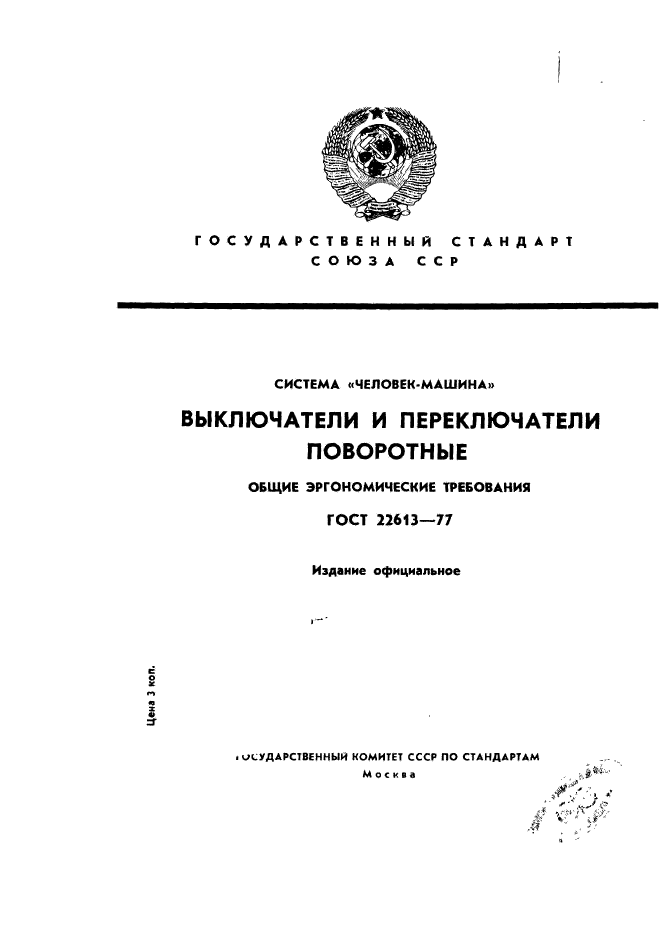

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА «ЧЕЛОВЕК-МАШИНА»
ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ ПОВОРОТНЫЕ
ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 22613-77
Издание официальное
Цена 3 коп.
• ОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москве . *.>**-‘
• > *
£ ХГКу-
■Я

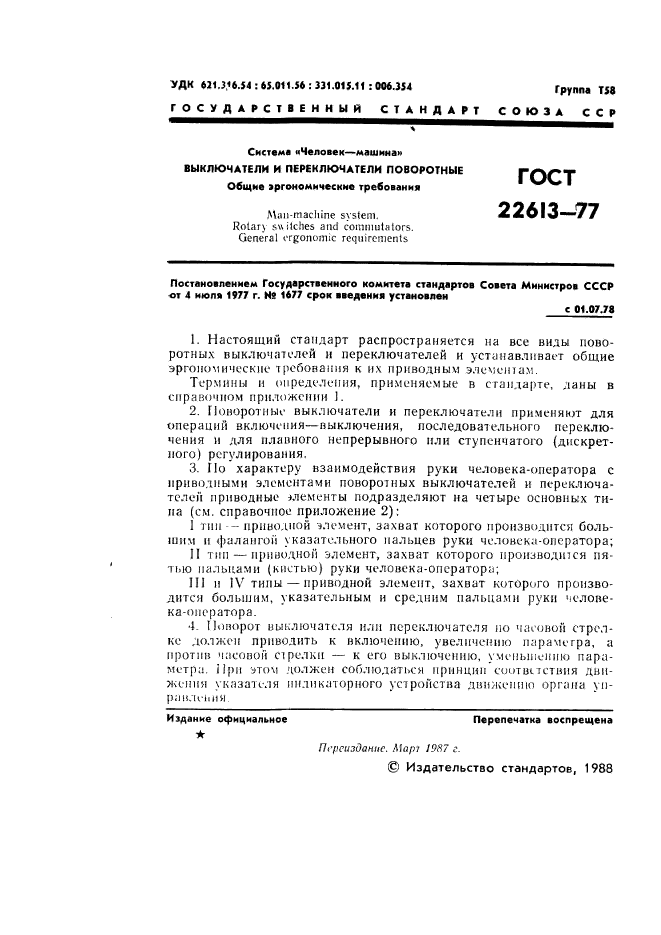

УДК 621,3.16.54 : 65.011.56 : 331.015.11 : 006.354 ГОСУДАРСТВЕННЫЙ СТАНДАРТ Группа Т58 СОЮЗА ССР Система «Человек—машима» ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ ПОВОРОТНЫЕ ГПГ’Т Общие эргономические требования 22613-77 К Мл п .«\\||сНе& 311(1 сснпшиЫоге. Оепега! «-гкопопне гсфпгетоп1ь Постановлением Государственного иоммтета стандартов Совета Министров СССР от 4 июля 1*77 г. Н» 1677 срок «ведения установлен с 01.07.78 1. Настоящий стандарт распространяете» на все вилы поворотных выключа1елей и переключателей и устанавливает общие эргономические требования к их приводный элемешам. Термины и определения, применяемые в стандарте, дины в енраночнч приложении I. 2. Поворотные выключатели и переключатели применяют для операций включения—выключения, последовательного переключения и для пленного непрерывного или ступенчатою (дискретного) регулирования. 3. Мо характеру нэаимодействия руки человека-оператора с нриводными моментами поворошых выключателей и переключателей приводные элементы подразделяют на четыре основных тина [СМ, справочное приложение 2): I тин -■ приводной элемент, захват которого производится большим и фалангой указательного пальцев руки человека-оператора; II тип — приводной ‘элемент, захват которого ироизнодшеи пятью пальцами (кистью) руки человека-оператора; III н IV тины — приводной элемент, захват которого произво-днтсн большим, указательным и средним пальцами руки ‘члоне-ка-оцгратора. •I. Мопорот выключателя или переключателя но чаюной стрелке должен приводить к включению, увеличению параметра, а против часовой стрелки — к его выключению, уменьшению параметра При «ом должен соблюдаться принцип соотцистиия движении указателя индикаторного устройства движению органа уп- рН11Ле||ЦМ Издание официальное Перепечатке воспрещена Переиздание. Марг 19Я? г. © Издательство стандартов, 1988 С. 2 ГОСТ 22613-77 5. Прииодиыс лИ’Мсты повторных переключателей должны иметь надежное крепление их на оси. исключающее их поворачивание и соскакивание. 6. При высоте приводных элементов 1. II и III типов меньше 12 мм необходимо н нижней их части устанавливать шайбу (днек) для предотвращения трения пальцев человека-оператора о панель прибора, пульта. 7. Рабочая поверхность приводных элементов II. III и IV типов должна иметь удобные для захвата пальцами человека-оператора выемки, насечку или рифление, обеспечивающие соблюдение гигиенических требовании. 8. Па рабочей поверхности приводных элементов I типа Не должно быть ныетупом крепления на оси выключателей н переключателей Приводные элементы в местах захвата пальцами оператора не должны иметь острых ребер. 9 Начальные положения однотипных приводных элементов поворотных выключателе» и переключателей должны быть ‘мнна-ково ориентированными на панели, максимальное число положений — 24. !0. Приводные элементы для повторных переключателей ступенчатого переключения и включения—выключения (типа I и П) должны иметь указатель (стрелку, точку, метку и др.). а также надежную фиксацию положения, дающие ВОЗМОЖНОСТЬ быстро и однозначно определить позицию переключения. 11а панелях, где устанавливаются переключатели С нршюдны-ми элементами I и II типов, необходимо выполнять метки деления шкалы, соответствующие фиксированным положениям переключателя; указатель па приводном элементе должен располагайся возможно ближе к неподвижной шкале II При обозначении приводных элементов необходимо соблюдать единообразие размещения и графического решения надписей и символов, при этом надписи и символы следует размещать в не-посредс!веННОЙ близости от приводных элементов. При наличии нескольких надписей, ОТНОСЯЩИХСЯ к ОДНОМ) при-элементу. допускается располагать их вокруг прнводно- ОД1Н ) эл должны мешать чте- 1 пелн необ-|фичГОСТ 21829-76. Цветонос решение приводных ^тементон переключателей должно обеспечивать их надежное опознавание. Г?сТ 21613—77 С. 3 13. Для обозначения функции приводных элементов выключателей и переключателей необходимо применять надписи или символы. Надписи должны быть короткими и понятными при быстром чтении, сокращения слов — только общепринятые. 14. Па вращающихся приводных элементах переключателей не допускается наносить надписи, за исключением случаев, когда па панели недостаточно места для их размещения и когда используются приводные элементы шкального типа (с лимбом). 15. Размеры приводного элемента поворотных выключателей и переключателей выбираются в зависимости от величины прилагаемых усилий и должны соответствовать величинам, указанным в таблице и в справочном приложении 2. Размеры приподкого «лсмеитл. мч Сопро»каление 1 шла 11 и IV’ ткппп III ища У с «пне. необ- ходимое ляп (чн переключа- тели. Н ь В и И 4 Л ПЭ. н До 0.5 6 12 1,В 0.5—1.0 — .- — — 10 13 2.0 1.0- -1.5 — — — — — 15 13 2.0 1.5-2.0 — — — _ 20 15 2.0 2,0-2.5 — — — — — 40 25 1,2 2.5-4.0 — 1 — — 50 25 1,0 4.5—5.0 — — — 50 :№ — ~ 1,6 5.0-10.0 — — — со 40 — :и 10.0- 15.0 — _ 70 45 __ •1.2 15.0-20.0 — — — 75 45 — • 5.3* 20.0-50.0 _ МО- 100 55 __ Ю.0″ 50,0-100.0 — — — 100-120 55 — — 1(1.6*» До 2,0 20 10 __ 2.0 2.0- 3,0 25 3-4 12 _ _ _ 2.4 3 0_г> н ! 3′ 1 II— .1 12 1.3 5— ■! ‘ 1 |Г’ — 5.7 10 0— 15 0 А 1) 11, _ Ц 5— 1« __ _ 7.5 15.0 — -)50.0 5—10 20 — _ 13.3′ 30.0- -50.0 55 | 8-12 25 _. … 1Н.1** 50,0—100.0 90 12-15 40 __ __ 22.2″* 1 1 • 4 • Часгота переключении не более пнш рал и минуту. *» Частота персключишн не более двух рая в минуту ■ Частота переключений не более одного рада и минуту. П р н меча н и я- I. В технически обоенонаннич с, ПК и ^ЫКПЧОСТН ОТ ГСХПОЯОГИЙ ■ |!0Л1>1О- налов и ИИуС 50. ч спин 1С поворотные выключатели с сонр01 технически обоснованных сл\*чанх нению 10011 ирныеия-
ГОСТ 22613-77 С. 5

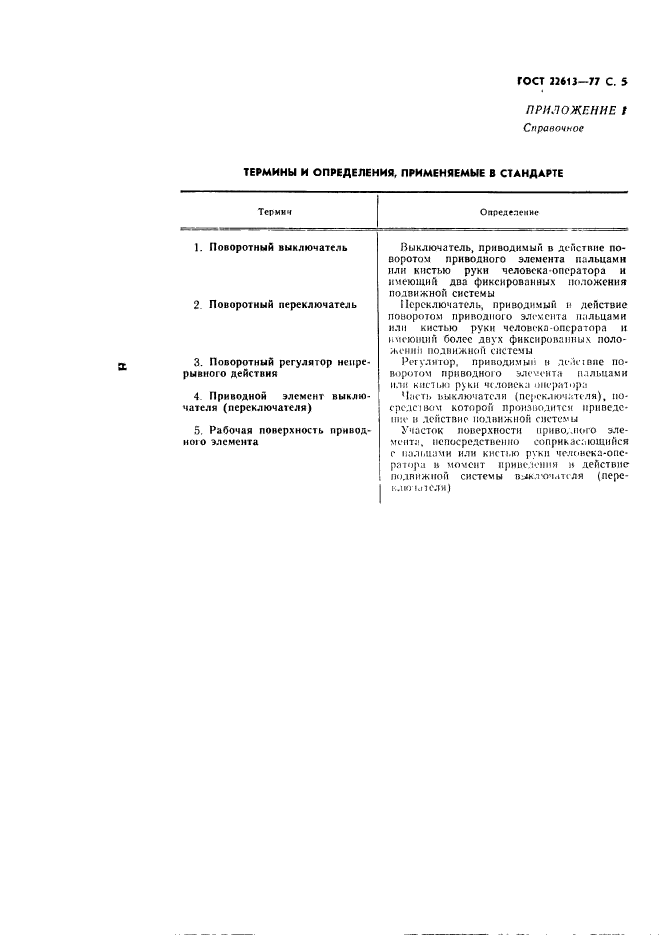

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ
Термнч
ПРИЛОЖЕНИЕ / Справочное
Определение
|
1. Поворотный выключатель 2 Поворотный переключатель 3. Поворотный регулятор непрерывного действия 4 Приводной элемент выключателя (иереключа1еля) 5. Рабочая поверхность приводною элемента |
Выключатель, приводимый в действие поворотом приводного элемента пальцами или кистью руки человека оператора и имеющий доа фиксированных положения подвижной системы Переключатель, приводимый и действие поворотом приводного элемента пальцами или кистью руки человека-оператора и имеющий более двух фиксированных положении подвижной системы Регулятор, приводимый н де.’и-1вне поворотом приводною улеионта пальцами или кипмо р\кн человека оператора Часть выключатели (переключателя), посредством которой производите» ириведе-нг.е н действие подвижной системы Участок поверхности приводного элемента. непосредственно соприкасающийся с пальцами или кистью руки человека-оператора в момент припеления » действие подвижной системы пделчучатсля (пере-K.iwытеля) |
С. 6 ГОСТ 22613-77

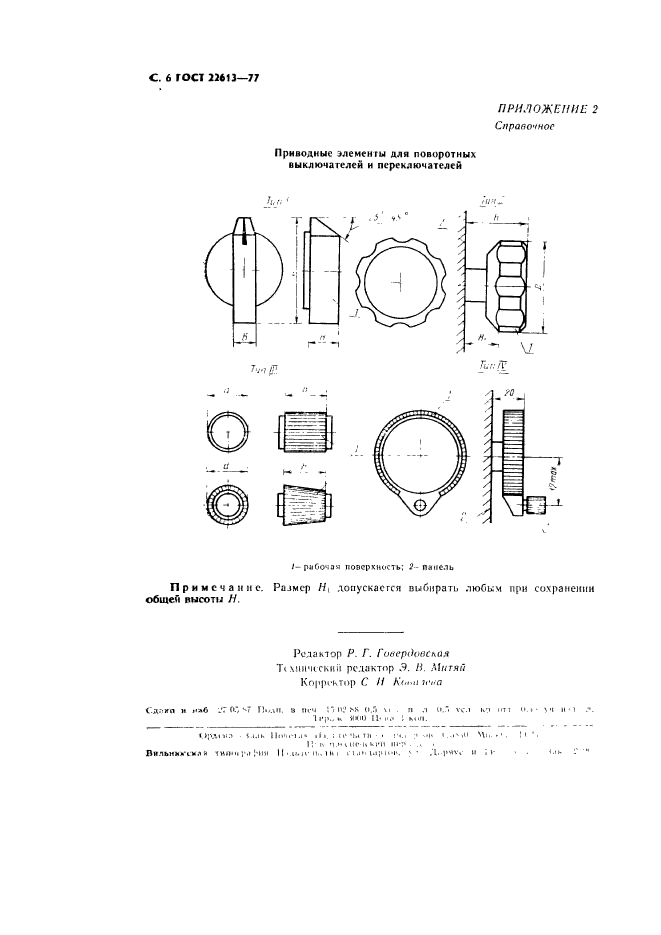

ПРИЛОЖЕНИИ 2 Справочное
Приводные элементы для поворотных выключателей н переключателей
|
е _L |
|
,1.7/Т /о у / / тт»^ / / Ш |
|
/-рабочая поверхность; 3 — панель
Пр и м с ч а н н е. Размер Н, допускается выбирать любым при сохранении общей рыготы /У.
