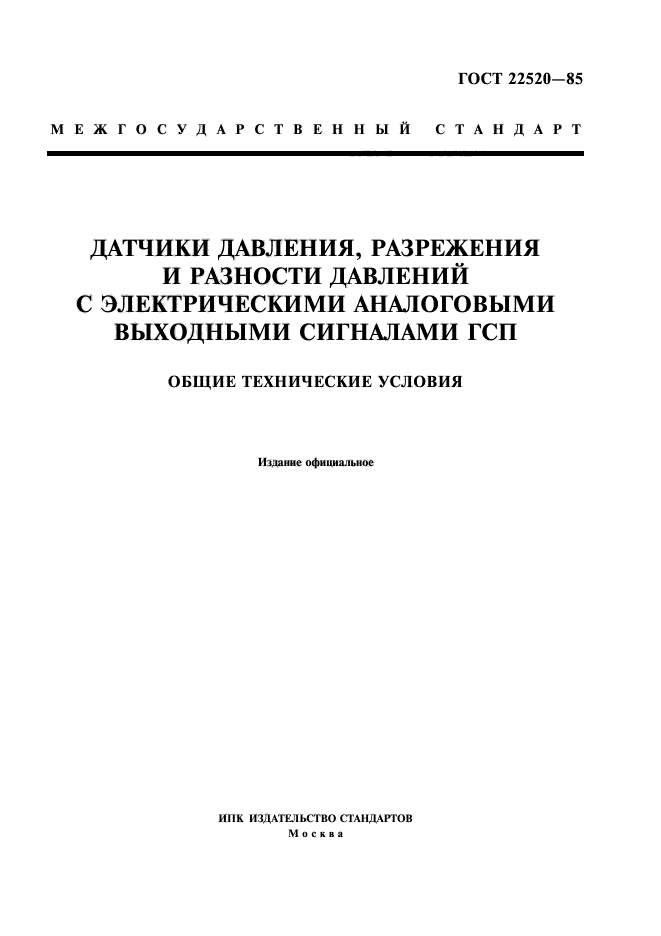

ГОСТ 22520-85
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДАТЧИКИ ДАВЛЕНИЯ, РАЗРЕЖЕНИЯ И РАЗНОСТИ ДАВЛЕНИЙ С ЭЛЕКТРИЧЕСКИМИ АНАЛОГОВЫМИ ВЫХОДНЫМИ СИГНАЛАМИ ГСП
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Издание официальное
ИНК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

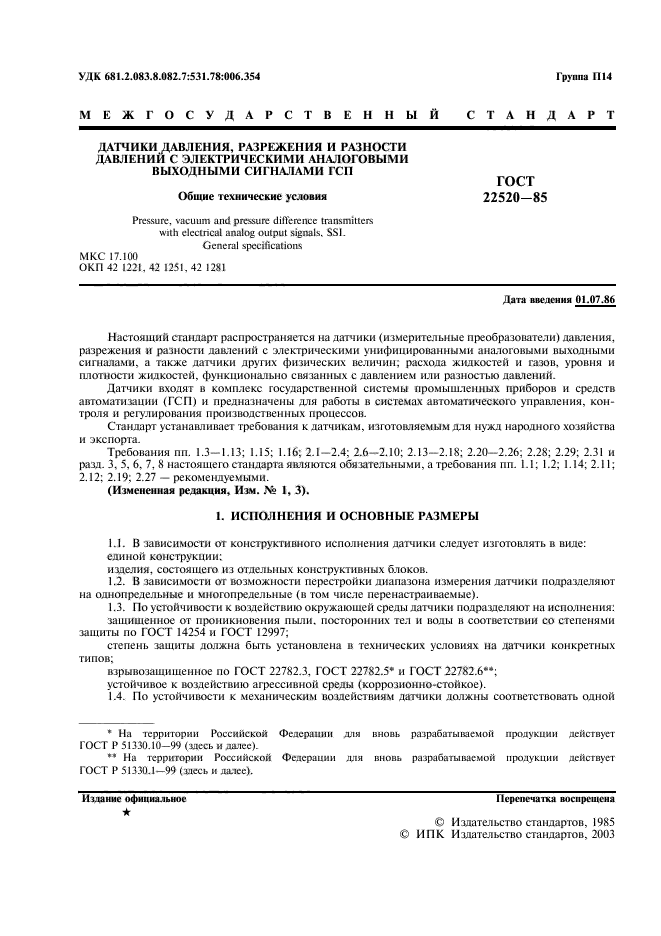

УДК 681.2.083.8.082.7:531.78:006.354 Группа П14
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДАТЧИКИ ДАВЛЕНИЯ, РАЗРЕЖЕНИЯ И РАЗНОСТИ ДАВЛЕНИЙ С ЭЛЕКТРИЧЕСКИМИ АНАЛОГОВЫМИ ВЫХОДНЫМИ СИГНАЛАМИ ГСП
ГОСТ
Общие технические условия 22520—85
Pressure, vacuum and pressure difference transmitters with electrical analog output signals. SSI.
General specifications
MKC 17.100
ОКГ1 42 1221.42 1251.42 1281
Дата в келен ни 01.07.86
Настоящий стандарт распространяется на датчики (измерительные преобразователи) давления, разрежения и разности да&тений с электрическими унифицированными аналоговыми выходными сигналами, а также датчики других физических величин; расхода жидкостей и газов, уровня и плотности жидкостей, функционально связанных с давлением или разностью давлений.
Датчики входят в комплекс государственной системы промышленных приборов и средств автоматизации (ГСП) и предназначены для работы в системах автоматического управления, контроля и регулирования производственных процессов.
Стандарт устанавливает требования к датчикам, изготовляемым для нужд народного хозяйства и экспорта.
Требования пп. 1.3-1.13; 1.15; 1.16; 2.1-2.4; 2.6-2.10; 2.13-2.18; 2.20-2.26; 2.28; 2.29; 2.31 и разд. 3, 5, 6. 7, 8 настоящего стандарта являются обязательными, а требования пп. 1.1; 1.2; 1.14: 2.11; 2.12; 2.19; 2.27 — рекомендуемыми.
(Измененная редакция, Изм. № 1, 3).
1. ИСПОЛНЕНИЯ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. В зависимости от конструктивного исполнения датчики следует изготовлять в виде:
единой конструкции:
изделия, состоящего из отдельных конструктивных блоков.
1.2. В зависимости от возможности перестройки диапазона измерения датчики подразделяют на однопредельные и многопредельные (в том числе перенастраиваемые).
1.3. По устойчивости к воздействию окружающей среды датчики подразделяют на исполнения:
защищенное от проникновения пыли, посторонних тел и волы в соответствии со степенями
защиты по ГОСТ 14254 и ГОСТ 12997;
степень защиты должна быть установлена в технических условиях на датчики конкретных типов;
взрывозащищенное по ГОСТ 22782.3, ГОСТ 22782.51 и ГОСТ 22782.62;
устойчивое к воздействию агрессивной среды (коррозионно-стойкое).
1.4. По устойчивости к механическим воздействиям датчики должны соответствовать одной
* На территории Российской Федерации для вновь разрабатываемой продукции действует ГОСТ Р 51330.10-99 (здесь и далее).
** На территории Российской Фелерании для вновь разрабатываемой продукции действует ГОСТ Р 51330.1-99 (здесь и далее).
1
2
© Издательство стандартов, 1985 © ИПК Издательство стандартов, 2003

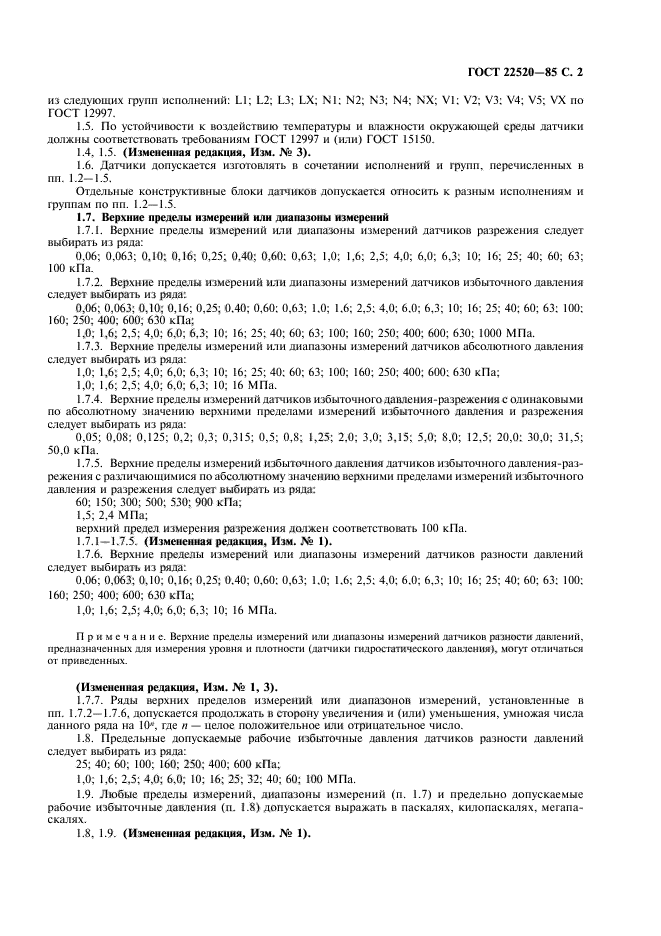

ГОСТ 22520-85 С. 2
из следующих групп исполнений: LI; L2: L3: LX; N1: N2; N3; N4; NX; VI: V2; V3: V4; V5; VX по ГОСТ 12997.
1.5. По устойчивости к воздействию температуры и влажности окружающей среды датчики должны соответствовать требованиям ГОСТ 12997 и (или) ГОСТ 15150.
1.4. 1.5. (Измененная релакция, Изм. № 3).
1.6. Датчики допускается изготовлять в сочетании исполнений и групп, перечисленных в пп. 1.2-1.5.
Отдельные конструктивные блоки датчиков допускается относить к разным исполнениям и группам по пп. 1.2—1.5.
1.7. Верхние пределы измерений или диапазоны измерений
1.7.1. Верхние пределы измерений или диапазоны измерений датчиков разрежения следует выбирать из ряда:
0.06; 0.063; 0.10; 0,16; 0.25; 0.40; 0,60: 0,63; 1.0; 1.6; 2,5; 4,0; 6,0; 6.3; 10; 16; 25; 40; 60; 63; 100 кПа.
1.7.2. Верхние пределы измерений или диапазоны измерений датчиков избыточного даатення следует выбирать из ряда:
0,06; 0,063; 0.10; 0,16; 0,25; 0.40; 0,60: 0,63; 1.0; 1.6; 2,5: 4,0; 6.0; 6.3; 10; 16; 25; 40: 60: 63: 100: 160; 250; 400; 600; 630 кПа:
1,0; 1,6; 2,5; 4.0; 6.0; 6.3; 10: 16: 25: 40: 60; 63; 100: 160: 250: 400: 600; 630: 1000 МПа.
1.7.3. Верхние пределы измерений или диапазоны измерений датчиков абсолютного даатення следует выбирать из ряда:
1.0; 1,6; 2,5: 4,0; 6,0: 6,3; 10; 16: 25: 40: 60; 63; 100; 160: 250; 400: 600: 630 кПа;
1,0; 1.6; 2,5; 4,0; 6.0; 6,3; 10; 16 МПа.
1.7.4. Верхние пределы измерений датчиков избыточного давления-разрежения с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения следует выбирать из ряда:
0,05; 0.08: 0.125; 0.2; 0,3; 0,315; 0,5; 0,8; 1,25; 2.0; 3,0; 3,15; 5.0: 8,0; 12.5; 20,0: 30.0; 31,5; 50.0 кПа.
1.7.5. Верхние пределы измерений избыточного давления датчиков избыточного давления-разрежения с различающимися по абсолютному значению верхними пределами измерений избыточного давления и разрежения следует выбирать из ряда:
60: 150: 300: 500: 530: 900 кПа;
1.5; 2.4 МПа;
верхний предел измерения разрежения должен соответствовать 100 кПа.
1.7.1 —1.7.5. (Измененная редакция, Изм. № 1).
1.7.6. Верхние пределы измерений или диапазоны измерений датчиков разности даапений следует выбирать из ряда:
0.06; 0,063; 0,10; 0,16; 0,25; 0.40; 0,60: 0,63; 1.0; 1.6; 2,5: 4,0; 6.0; 6.3; 10; 16; 25; 40: 60: 63: 100: 160; 250; 400; 600; 630 кПа;
1.0; 1,6; 2,5; 4.0; 6,0; 6.3; 10; 16 МПа.
Примечание. Верхние пределы измерений или диапазоны измерений датчиков разности давлений, предназначенных для измерения уровня и плотности (датчики гидростатического давления), могут отличаться от приведенных.
(Измененная редакция, Изм. № 1, 3).
1.7.7. Ряды верхних пределов измерений или диапазонов измерений, устаноапенные в пп. 1.7.2—1.7.6. допускается продолжать в сторону увеличения и (или) уменьшения, умножая числа данного ряда на 10*, где п — целое положительное или отрицательное число.
1.8. Предельные допускаемые рабочие избыточные давления датчиков разности давлений следует выбирать из ряда:
25; 40; 60; 100; 160; 250; 400; 600 кПа;
1,0; 1.6; 2,5; 4,0; 6.0; 10: 16; 25; 32; 40; 60: 100 МПа.
1.9. Любые пределы измерений, диапазоны измерений (п. 1.7) и предельно допускаемые рабочие избыточные даатення (п. 1.8) допускается выражать в паскалях, килопаскалях, мегапаскалях.
1.8. 1.9. (Измененная редакция, Изм. № I).
С. 3 ГОСТ 22520-85

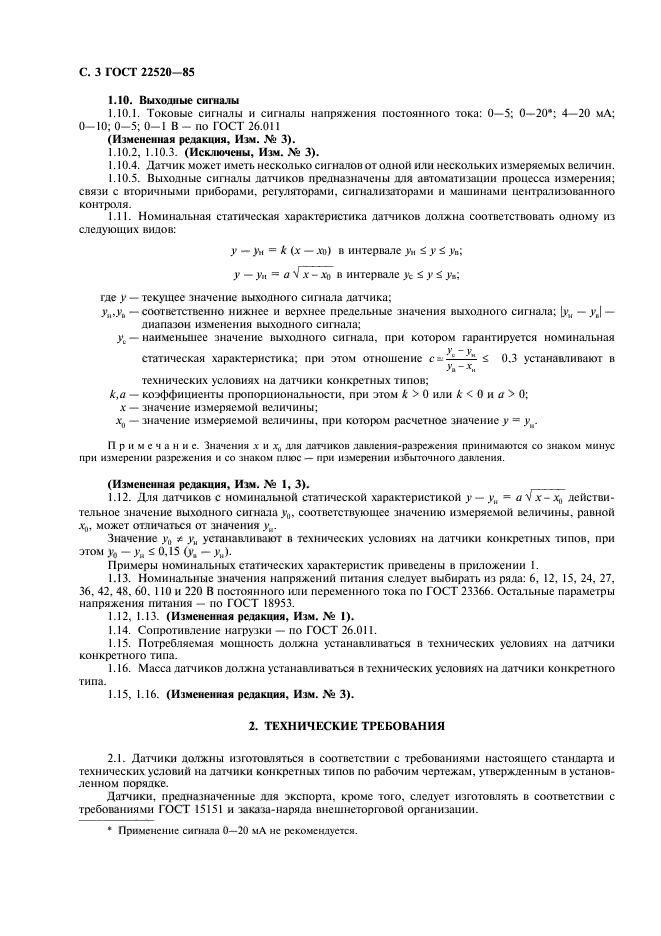

1.10. Выходные сигналы
1.10.1. Токовые сигналы и сигналы напряжения постоянного тока: 0—5; 0—201; 4—20 мА; О-10; 0-5; 0-1 В — по ГОСТ 26.011
(Измененная редакция, Изм. № 3).
1.10.2, 1.10.3. (Исключены, Изм. № 3).
1.10.4. Датчик может иметь несколько сигналов от одной или нескольких измеряемых величин.
1.10.5. Выходные сигналы датчиков предназначены для автоматизации процесса измерения; связи с вторичными приборами, регуляторами, сигнализаторами и машинами централизованного контроля.
1.11. Номинальная статическая характеристика датчиков должна соответствовать одному из следующих видов:
У — >S( = к {х — лч>) в интервале >v. £ у й >•„; у — у» = а х — .to в интервале >t й у й >•■; где у — текущее значение выходного сигнала датчика;
Уи’У* — соответственно нижнее и верхнее предельные значения выходного сигнала; [>’„ — .г,| — диапазон изменения выходного сигнала;
>’t — наименьшее значение выходного сигнала, при котором гарантируется поминальная
У ~ У
статическая характеристика; при этом отношение c=.-f—— £ 0.3 устанавливают в
У Л ~ Хи
технических условиях на датчики конкретных типов;
к,а — коэффициенты пропорциональности, при этом к > 0 или к < 0 и а > 0;
.V — значение измеряемой величины;
.y(I — значение измеряемой величины, при котором расчетное значение у = уи.
П р и м с ч а н и с. Значения х и л*, для датчиков давления-разрежения принимаются со знаком минус при измерении разрежения и со знаком плюс — при измерении избыточного данления.
(Измененная редакция, Изм. № I, 3).
1.12. Для датчиков с номинальной статической характеристикой у — >•„ = а V х-Хр действительное значение выходного сигнала соответствующее значению измеряемой величины, равной Ху, может отличаться от значения уи.
Значение >•„ * ун устанавливают в технических условиях на датчики конкретных типов, при этом у0 — >•„ й 0,15 О’. — Ун)-

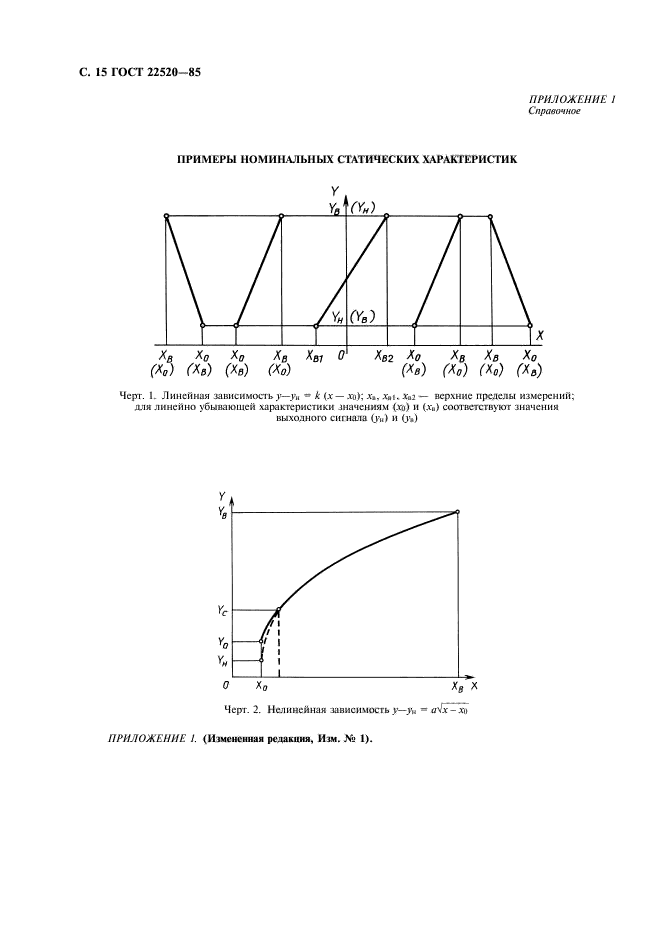

Примеры номинальных статических характеристик приведены в приложении 1.
1.13. Номинальные значения напряжений питания следует выбирать из ряда: 6, 12. 15. 24. 27, 36. 42. 48. 60. 110 и 220 В постоянного или переменного тока по ГОСТ 23366. Остальные параметры напряжения питания — по ГОСТ 18953.
1.12, 1.13. (Измененная редакция, Изм. № 1).
1.14. Сопротивление нагрузки — по ГОСТ 26.011.
1.15. Потребляемая мощность должна устанавливаться в технических условиях на датчики конкретного типа.
1.16. Масса датчиков должна устанавливаться в технических условиях на датчики конкретного
типа.
1.15, 1.16. (Измененная редакция, Изм. № 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Датчики должны изготовляться в соответствии с требованиями настоящего стандарта и технических условий на датчики конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
Датчики, предназначенные для экспорта, кроме того, следует изготовлять в соответствии с требованиями ГОСТ 15151 и заказа-наряда внешнеторговой организации.
1
Применение сигнала 0—20 мА не рекомендуется.

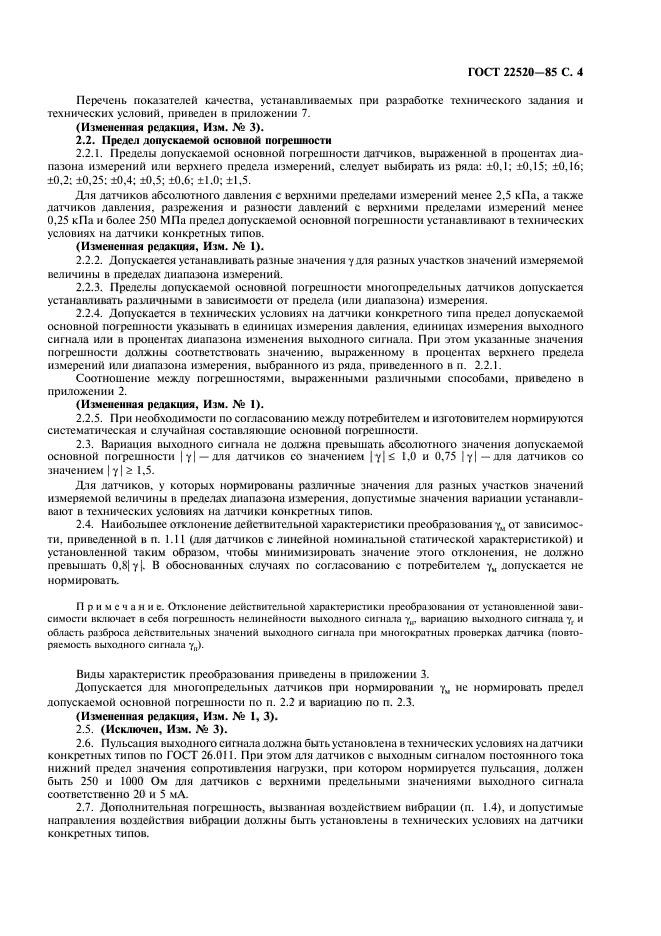

ГОСТ 22520-85 С. 4

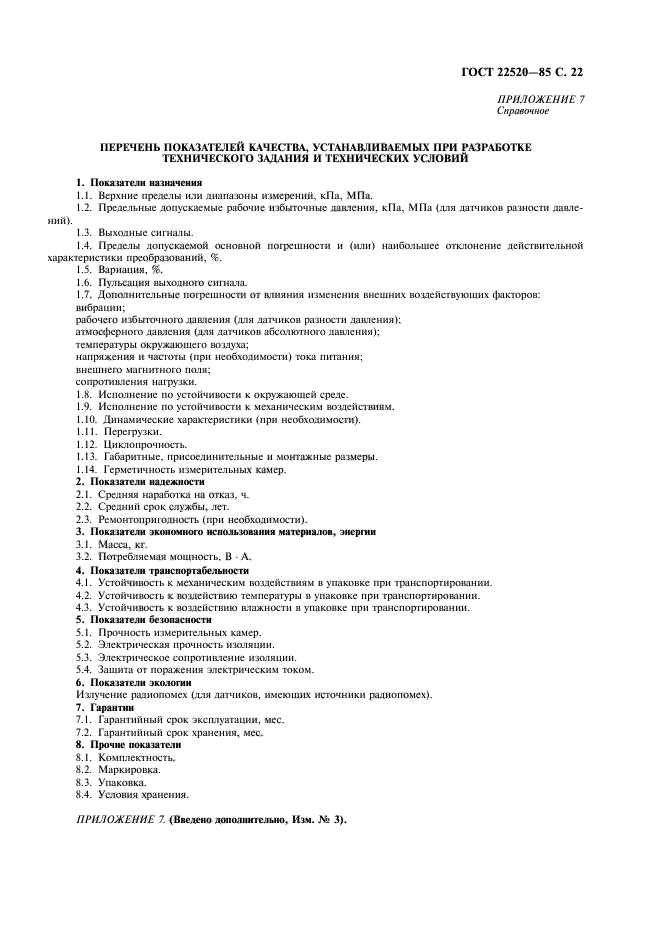

Перечень показателей качества, устанавливаемых при разработке технического задания и технических условий, приведен в приложении 7.
(Измененная редакция, Изм. № 3).
2.2. Предел допускаемой основной погрешности
2.2.1. Пределы допускаемой основной погрешности датчиков, выраженной в процентах диапазона измерений или верхнего предела измерений, следует выбирать из ряда: ±0.1; ±0,15; ±0,16; ±0,2; ±0,25; ±0,4; ±0,5; ±0.6; ±1.0; ±1,5.
Для датчиков абсолютного давления с верхними пределами измерений менее 2.5 кПа, а также датчиков давления, разрежения и разности давлений с верхними пределами измерений менее 0,25 кПа и более 250 МПа предел допускаемой основной погрешности устанавливают в технических условиях па датчики конкретных типов.
(Измененная редакция, Изм. № I).
2.2.2. Допускается устанавливать разные значения у для разных участков значений измеряемой величины в пределах диапазона измерений.
2.2.3. Пределы допускаемой основной погрешности многопредельных датчиков допускается устанавливать различными в зависимости от предела (или диапазона) измерения.
2.2.4. Допускается в технических условиях на датчики конкретного типа предел допускаемой основной погрешности указывать в единицах измерения давления, единицах измерения выходного сигнала или в процентах диапазона изменения выходного сигнала. При этом указанные значения погрешности должны соответствовать значению, выраженному в процентах верхнего предела измерений или диапазона измерения, выбранного из ряда, приведенного в п. 2.2.1.

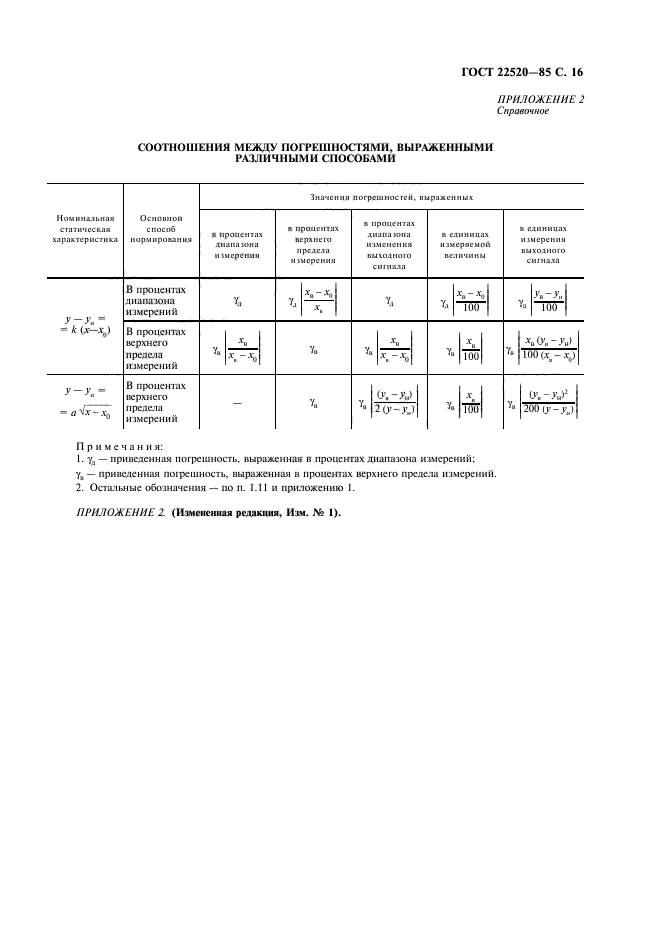

Соотношение между погрешностями, выраженными различными способами, приведено в приложении 2.
(Измененная редакция, Изм. № 1).
2.2.5. При необходимости по согласованию между потребителем и изготовителем нормируются систематическая и случайная составляющие основной погрешности.
2.3. Вариация выходного сигнала не должна превышать абсолютного значения допускаемой основной погрешности | у| — для датчиков со значением |у|£ 1,0 и 0.75 | у| — для датчиков со значением | у| 2 1,5.
Для датчиков, у которых нормированы различные значения для разных участков значений измеряемой величины в пределах диапазона измерения, допустимые значения вариации устанавливают в технических условиях на датчики конкретных типов.
2.4. Наибольшее отклонение действительной характеристики преобразования уы от зависимости. приведенной в п. 1.11 (для датчиков с линейной номинальной статической характеристикой) и установленной таким образом, чтобы минимизировать значение этого отклонения, не должно превышать 0,8|у|. В обоснованных случаях по согласованию с потребителем ум допускается не нормировать.
Примечание. Отклонение действительной характеристики преобразования or установленной зависимости включает в себя погрешность нелинейности выходного сигнала у„, нарианию выходного сигнала у, и область разброса действительных значений выходного сигнала при многократных проверках датчика (повторяемость выходного сигнала уп).

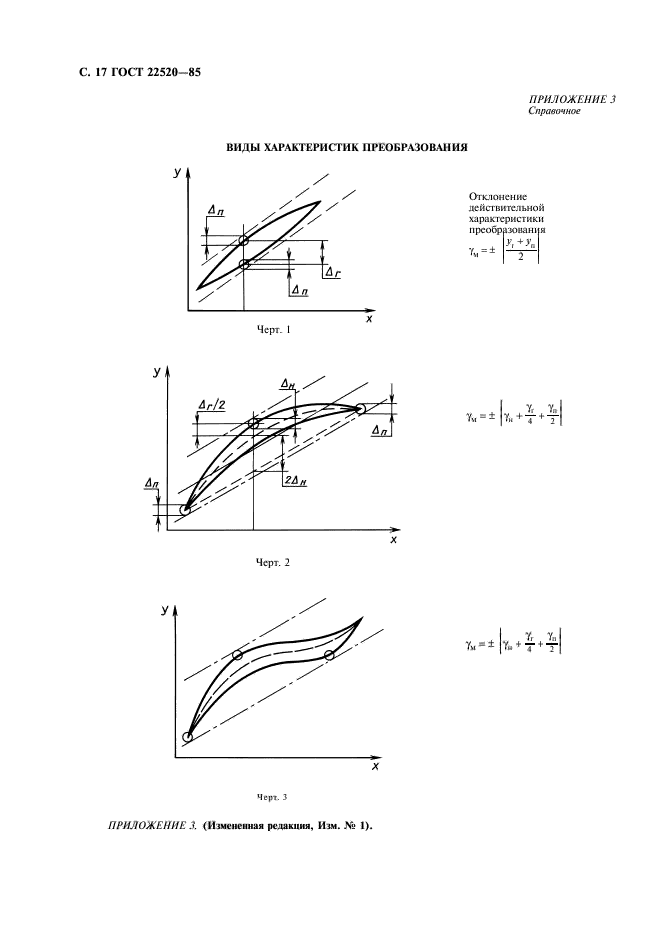

Виды характеристик преобразования приведены в приложении 3.
Допускается для многопредельных датчиков при нормировании уи не нормировать предел допускаемой основной погрешности по п. 2.2 и вариацию по п. 2.3.
(Измененная редакция, Изм. № 1, 3).
2.5. (Исключен, Изм. № 3).
2.6. Пульсация выходного сигнала должна быть установлена в технических условиях на датчики конкретных типов по ГОСТ 26.011. При этом для датчиков с выходным сигналом постоянного тока нижний предел значения сопротивления нагрузки, при котором нормируется пульсация, должен быть 250 и 1000 Ом для датчиков с верхними предельными значениями выходного сигнала соответственно 20 и 5 мА.
2.7. Дополнительная погрешность, вызванная воздействием вибрации (п. 1.4). и допустимые направления воздействия вибрации должны быть установлены в технических условиях на датчики конкретных типов.
С. 5 ГОСТ 22520-85

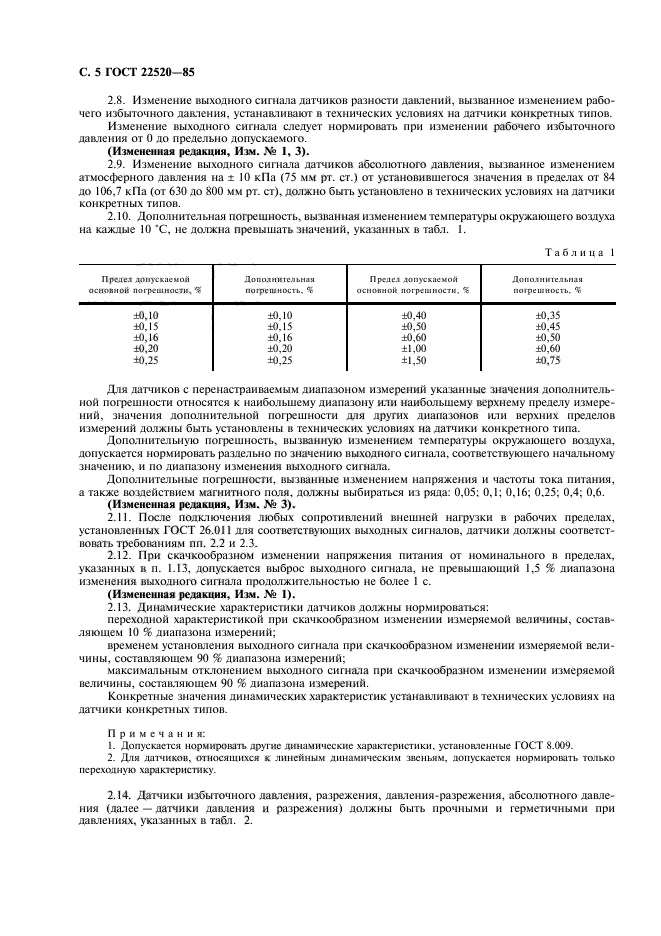

2.8. Изменение выходного сигнала датчиков разности давлений, вызванное изменением рабочего избыточного давления, устанавливают в технических условиях на датчики конкретных типов.
Изменение выходного сигнала следует нормировать при изменении рабочего избыточного давления от 0 до предельно допускаемого.
(Измененная редакция. Him. >е 1, 3).
2.9. Изменение выходного сигнала датчиков абсолютного давления, вызванное изменением атмосферного давления на г 10 кПа (75 мм рт. ст.) от установившегося значения в пределах от 84 до 106,7 кПа (от 630 до 800 мм рт. ст), должно быть установлено в технических условиях на датчики конкретных типов.
2.10. Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10 ‘С, не должна превышать значений, указанных в табл. I.
|
Таблица 1 |
||||||||||||||||||||||||
|
Для датчиков с перенастраиваемым диапазоном измерений указанные значения дополнительной погрешности относятся к наибольшему диапазону или наибольшему верхнему пределу измерений, значения дополнительной погрешности для других диапазонов или верхних пределов измерений должны быть установлены в технических условиях на датчики конкретного типа.
Дополнительную погрешность, вызванную изменением температуры окружающего воздуха, допускается нормировать раздельно по значению выходного сигнала, соответствующего начальному значению, и по диапазону изменения выходного сигнала.
Дополнительные погрешности, вызванные изменением напряжения и частоты тока питания, а также воздействием магнитного поля, должны выбираться из ряда: 0.05: 0.1; 0.16; 0.25; 0.4; 0.6.
(Измененная редакция, Изм. № 3).
2.11. После подключения любых сопротиолений внешней нагрузки в рабочих пределах, установленных ГОСТ 26.011 для соответствующих выходных сигналов, датчики должны соответствовать требованиям пп. 2.2 и 2.3.
2.12. При скачкообразном изменении напряжения питания от номинального в пределах, указанных в п. 1.13, допускается выброс выходного сигнала, не превышающий 1,5 % диапазона изменения выходного сигнала продолжительностью не более 1 с.
(Измененная редакция, Изм. № I).
2.13. Динамические характеристики датчиков должны нормироваться:
переходной характеристикой при скачкообразном изменении измеряемой величины, составляющем 10 % диапазона измерений;
временем установления выходного сигнала при скачкообразном изменении измеряемой величины. составляющем 90 % диапазона измерений;
максимальным отклонением выходного сигнала при скачкообразном изменении измеряемой величины, составляющем 90 % диапазона измерений.
Конкретные значения динамических характеристик устанавливают в технических условиях на датчики конкретных типов.
П р и м с ч а н и я:
1. Допускается нормировать другие динамические характеристики. усгано&1снные ГОСТ 8.009.
2. Для датчиков, относящихся к линейным динамическим звеньям, допускается нормировать только переходную характеристику.
2.14. Датчики избыточного давления, разрежения, давления-разрежения, абсолютного давления (далее — датчики давления и разрежения) должны быть прочными и герметичными при давлениях, указанных в табл. 2.

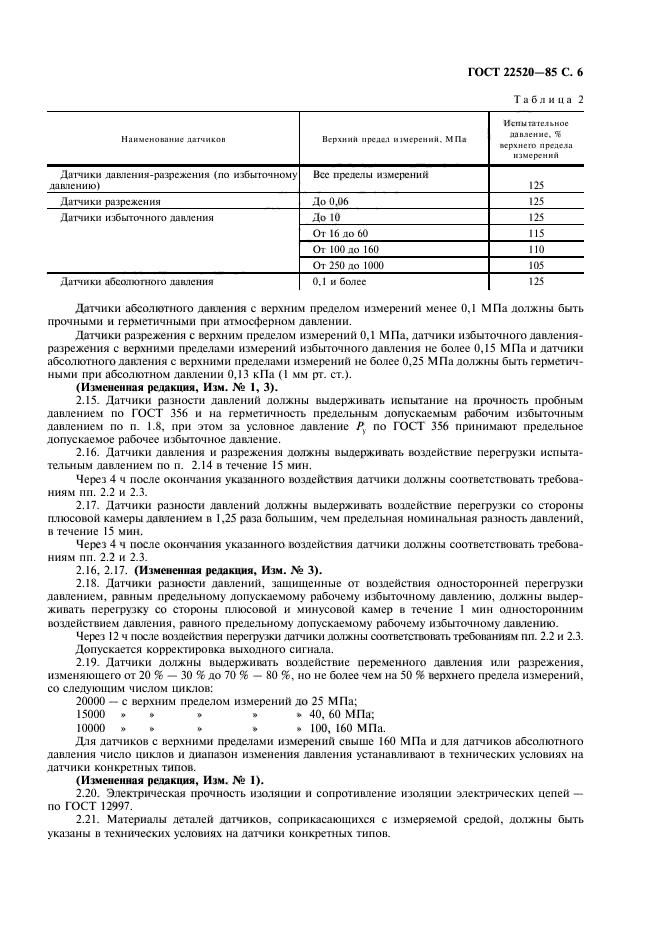

ГОСТ 22520-85 С. 6
|
Таблица 2 |
||||||||||||||||||||||||
|
Датчики абсолютного давления с верхним пределом измерений менее 0,1 МПа должны быть прочными и герметичными при атмосферном давлении.
Датчики разрежения с верхним пределом измерений 0.1 МПа, датчики избыточного давления-разрежения с верхними пределами измерений избыточного давления не более 0,15 МПа и датчики абсолютного давления с верхними пределами измерений не более 0,25 МПа должны быть герметичными при абсолютном давлении 0,13 кПа (1 мм рт. ст.).
(Измененная редакция, Изм. № 1, 3).
2.15. Датчики разности давлений должны выдерживать испытание на прочность пробным давлением по ГОСТ 356 и на герметичность предельным допускаемым рабочим избыточным давлением по п. 1.8, при этом за условное давление Ру по ГОСТ 356 принимают предельное допускаемое рабочее избыточное давление.
2.16. Датчики давления и разрежения должны выдерживать воздействие перегрузки испытательным давлением по п. 2.14 в течение 15 мин.
Через 4 ч после окончания указанного воздействия датчики должны соответствовать требованиям пп. 2.2 и 2.3.
2.17. Датчики разности давлений должны выдерживать воздействие перегрузки со стороны плюсовой камеры давлением в 1,25 раза большим, чем предельная номинальная разность давлений, в течение 15 мин.
Через 4 ч после окончания указанного воздействия датчики должны соответствовать требованиям пп. 2.2 и 2.3.
2.16. 2.17. (Измененная редакция, Изм. № 3).
2.18. Датчики разности давлений, защищенные от воздействия односторонней перегрузки давлением, равным предельному допускаемому рабочему избыточному давлению, должны выдерживать перегрузку со стороны плюсовой и минусовой камер в течение 1 мин односторонним воздействием давления, равного предельному допускаемому рабочему избыточному давлению.
Через 12 ч после воздействия перегрузки датчики должны соответствовать требованиям пп. 2.2 и 2.3.
Допускается корректировка выходного сигнала.
2.19. Датчики должны выдерживать воздействие переменного давления или разрежения, изменяющего от 20 % — 30 % до 70 % — 80 %, но не более чем на 50 % верхнего предела измерений, со следующим числом циклов:
20000 — с верхним пределом измерений до 25 МПа;
15000 * * » * 40,60 МПа;
10000 * * . * • 100, 160 МПа.
Для датчиков с верхними пределами измерений свыше 160 МПа и для датчиков абсолютного давления число циклов и диапазон изменения давления устанавливают в технических условиях на датчики конкретных типов.
(Измененная редакция, Изм. № 1).
2.20. Электрическая прочность изоляции и сопротивление изоляции электрических цепей — по ГОСТ 12997.
2.21. Материалы деталей датчиков, соприкасающихся с измеряемой средой, должны быть указаны в технических условиях на датчики конкретных типов.
С. 7 ГОСТ 22520-85

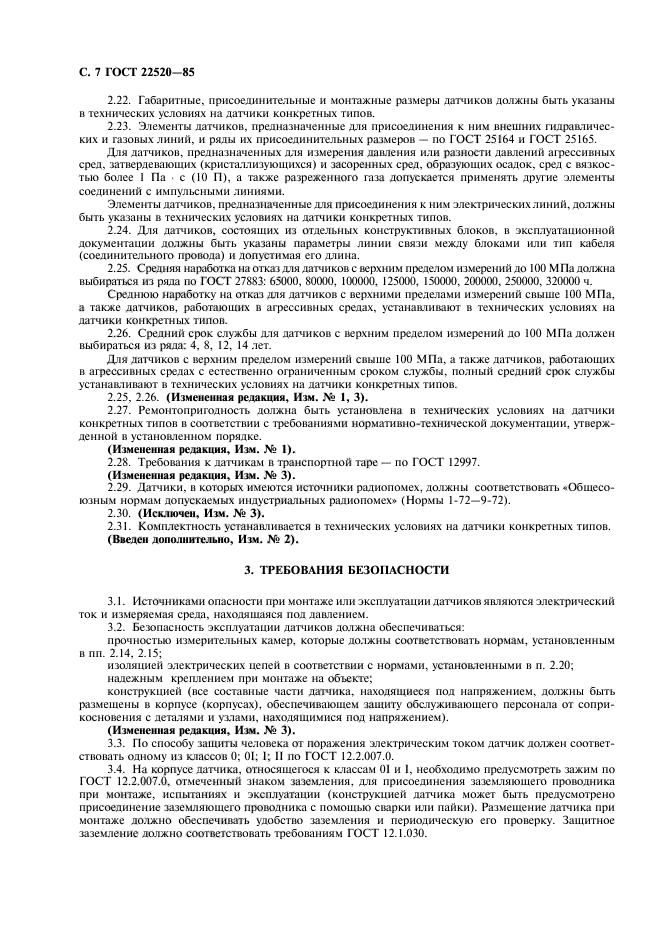

2.22. Габаритные, присоединительные и монтажные размеры датчиков должны быть указаны в технических условиях на датчики конкретных типов.
2.23. Элементы датчиков, предназначенные для присоединения к ним внешних гидравлических и газовых линий, и ряды их присоединительных размеров — по ГОСТ 25164 и ГОСТ 25165.
Для датчиков, предназначенных для измерения давления или разности давлений агрессивных сред, затвердевающих (кристаллизующихся) и засоренных сред, образующих осадок, сред с вязкостью более 1 11а с (10 11), а также разреженного газа допускается применять другие элементы соединений с импульсными линиями.
Элементы датчиков, предназначенные для присоединения к ним электрических линий, должны быть указаны в технических условиях на датчики конкретных типов.
2.24. Ятя датчиков, состоящих из отдельных конструктивных блоков, в эксплуатационной документации должны быть указаны параметры линии связи между блоками или тип кабеля (соединительного провода) и допустимая его длина.
2.25. Средняя наработка на отказ для датчиков с верхним пределом измерений до 100 МПа должна выбираться из ряда по ГОСТ 27Ш: 65000, 80000, 100000. 125000, 150000. 200000, 250000, 320000 ч.
Среднюю наработку на отказ для датчиков с верхними пределами измерений свыше 100 МПа. а также датчиков, работающих в агрессивных средах, устанавливают в технических условиях на датчики конкретных типов.
2.26. Средний срок службы для датчиков с верхним пределом измерений до 100 МПа должен выбираться из ряда: 4, 8, 12, 14 лет.
Для датчиков с верхним пределом измерений свыше 100 МПа, а также датчиков, работающих в агрессивных средах с естественно ограниченным сроком службы, полный средний срок службы устанавливают в технических условиях на датчики конкретных типов.
2.25, 2.26. (Измененная редакция, Изм. № 1, 3).
2.27. Ремонтопригодность должна быть установлена в технических условиях на датчики конкретных типов в соответствии с требованиями нормативно-технической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1).
2.28. Требования к датчикам в транспортной таре — по ГОСТ 12997.
(Измененная редакция, Изм. № 3).
2.29. Датчики, в которых имеются источники радиопомех, должны соответствовать «Общесоюзным нормам допускаемых индустриальных радиопомех* (Нормы 1-72—9-72).
2.30. (Исключен, Изм. № 3).
2.31. Комплектность устанавливается в технических условиях на датчики конкретных типов.
(Введен дополнительно, Изм. № 2).
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. Источниками опасности при монтаже или эксплуатации датчиков являются электрический ток и измеряемая среда, находящаяся под давлением.
3.2. Безопасность эксплуатации датчиков должна обеспечиваться:
прочностью измерительных камер, которые должны соответствовать нормам, установленным в пп. 2.14. 2.15;
изоляцией электрических цепей в соответствии с нормами, установленными в п. 2.20;
надежным креплением при монтаже на объекте;
конструкцией (все составные части датчика, находящиеся под напряжением, должны быть размещены в корпусе (корпусах), обеспечивающем защиту обслуживающего персонала or соприкосновения с деталями и узлами, находящимися под напряжением).
(Измененная редакция, Изм. № 3).
3.3. По способу зашиты человека от поражения электрическим током датчик должен соответствовать одному из классов 0; 01; 1; II по ГОСТ 12.2.007.0.
3.4. На корпусе датчика, относящегося к классам 01 и I, необходимо предусмотреть зажим по ГОСТ 12.2.007.0. отмеченный знаком заземления, для присоединения заземляющего проводника при монтаже, испытаниях и эксплуатации (конструкцией датчика может быть предусмотрено присоединение заземляющего проводника с помощью сварки или пайки). Размещение датчика при монтаже должно обеспечивать удобство заземления и периодическую его проверку. Защитное заземление должно соответствовать требованиям ГОСТ 12.1.030.

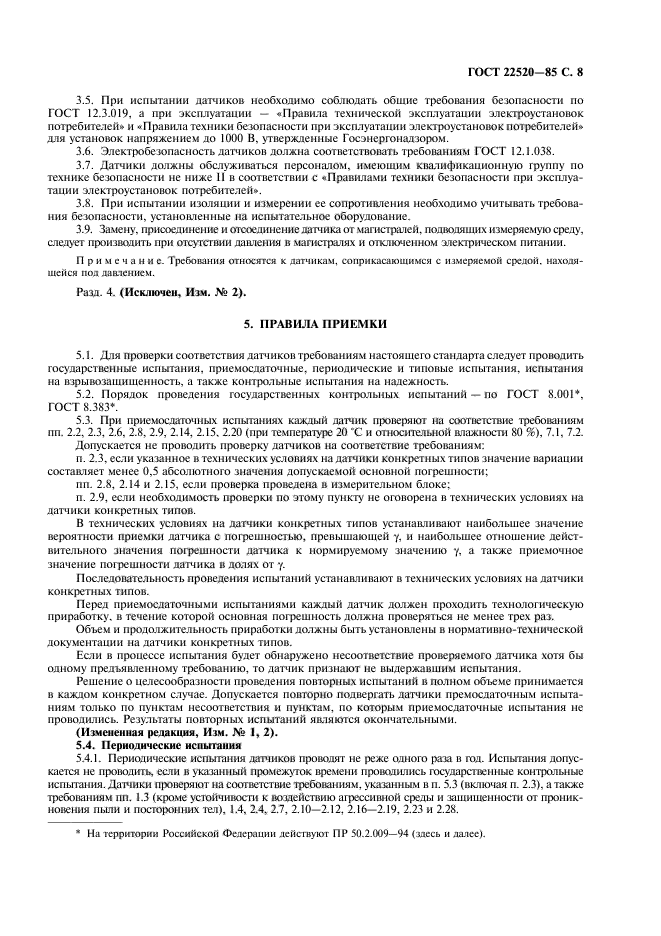

ГОСТ 22520-85 С. 8
3.5. При испытании датчиков необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019, а при эксплуатации — «Правила технической эксплуатации электроустановок потребителей1 и «Правила техники безопасности при эксплуатации электроустановок потребителей* для установок напряжением до 1000 В, утвержденные Госэнергонадзором.
3.6. Электробезопасность датчиков должна соотнетствовать требованиям ГОСТ 12.1.038.
3.7. Датчики должны обслуживаться персоналом, имеющим квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей*.
3.8. При испытании изоляции и измерении ее сопротивления необходимо учитывать требования безопасности, установленные на испытательное оборудование.
3.9. Замену, присоединение и отсоединение датчика от магистралей, подводящих измеряемую среду, следует производить при отсутствии давления в магистралях и отключенном электрическом питании.
Примечание. Требования относятся к датчикам, соприкасающимся с измеряемой средой, находящейся под даа1сннсм.
Разд. 4. (Исключен. Изм. № 2). 5. ПРАВИЛА ПРИЕМКИ
5.1. Для проверки соответствия датчиков требованиям настоящего стандарта следует проводить государственные испытания, приемосдаточные, периодические и типовые испытания, испытания на взрывозашишенность, а также контрольные испытания на надежность.
5.2. Порядок проведения государственных контрольных испытаний — по ГОСТ 8.001*, ГОСТ 8.383*.
5.3. При приемосдаточных испытаниях каждый датчик проверяют на соответствие требованиям пп. 2.2, 2.3. 2.6. 2.8. 2.9, 2.14, 2.15. 2.20 (при температуре 20 *С и относительной влажности 80 %), 7.1, 7.2.
Допускается не проводить проверку датчиков на соответствие требованиям:
п. 2.3. если указанное в технических условиях на датчики конкретных типов значение вариации составляет менее 0,5 абсолютного значения допускаемой основной погрешности;
пп. 2.8, 2.14 и 2.15, если проверка проведена в измерительном блоке;
п. 2.9, если необходимость проверки по этому пункту не оговорена в технических условиях па датчики конкретных типов.
В технических условиях на датчики конкретных типов устанавливают наибольшее значение вероятности приемки датчика с погрешностью, превышающей у, и наибольшее отношение действительного значения погрешности датчика к нормируемому значению у, а также приемочное значение погрешности датчика в долях от у.
Последовательность проведения испытаний устанавливают в технических условиях на датчики конкретных типов.
Перед приемосдаточными испытаниями каждый датчик должен проходить технологическую приработку, в течение которой основная погрешность должна проверяться не менее трех раз.
Объем и продолжительность приработки должны быть установлены в нормативно-технической документации на датчики конкретных типов.
Если в процессе испытания будет обнаружено несоответствие проверяемого датчика хотя бы одному предъявленному требованию, то датчик признают не выдержавшим испытания.
Решение о целесообразности проведения повторных испытаний в полном объеме принимается в каждом конкретном случае. Допускается повторно подвергать датчики премосдаточным испытаниям только по пунктам несоответствия и пунктам, по которым приемосдаточные испытания не проводились. Результаты повторных испытаний являются окончательными.
(Измененная редакция, Изм. № 1, 2).
5.4. Периодические испытания
5.4.1. Периодические испытания датчиков проводят не реже одного раза в год. Испытания допускается не проводить, если в указанный промежуток времени провалились государственные контрольные испытания. Датчики проверяют па соответствие требованиям, указанным в п. 5.3 (включая п. 2.3), а также требованиям пп. 1.3 (кроме устойчивости к воздействию агрессивной среды и защищенности от проникновения пыли и посторонних тел), 1.4, 2.4, 2.7, 2.10—2.12, 2.16—2.19. 2.23 и 2.28.
1
На территории Российской Федерации действуют ПР 50.2.009—94 (здесь и далее).

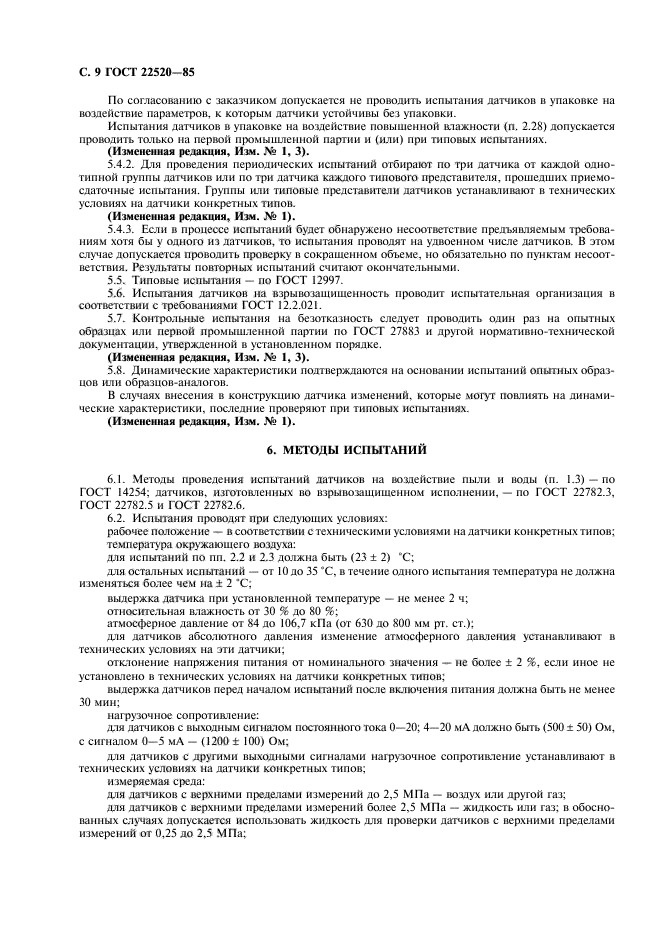

С. 9 ГОСТ 22520-85
По согласованию с заказчиком допускается не проводить испытания датчиков в упаковке на воздействие параметров, к которым датчики устойчивы без упаковки.
Испытания датчиков в упаковке на воздействие повышенной влажности (п. 2.28) допускается проводить только на первой промышленной партии и (или) при типовых испытаниях.
(Измененная редакция, Изм. >е 1, 3).
5.4.2. Ятя проведения периодических испытаний отбирают по три датчика от каждой однотипной группы датчиков или по три датчика каждого типового представителя, прошедших приемосдаточные испытания. Группы или типовые представители датчиков устанавливают в технических условиях на датчики конкретных типов.
(Измененная редакция, Изм. № I).
5.4.3. Если в процессе испытаний будет обнаружено несоответствие предьяатяемым требованиям хотя бы у одного из датчиков, то испытания проводят на удвоенном числе датчиков. В этом случае допускается проводить проверку в сокращенном объеме, но обязательно по пунктам несоответствия. Результаты повторных испытаний считают окончательными.
5.5. Типовые испытания — по ГОСТ 12997.
5.6. Испытания датчиков на взрывозащищенность проводит испытательная организация в соответствии с требованиями ГОСТ 12.2.021.
5.7. Контрольные испытания на безотказность следует проводить один раз на опытных образцах или первой промышленной партии по ГОСТ 27883 и другой нормативно-технической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1, 3).
5.8. Динамические характеристики подтверждаются на основании испытаний опытных образцов или образцов-аналогов.
В случаях внесения в конструкцию датчика изменений, которые могут повлиять на динамические характеристики, последние проверяют при типовых испытаниях.
(Измененная редакция, Изм. № 1).
6. МЕТОДЫ ИСПЫТАНИЙ
6.1. Методы проведения испытаний датчиков на воздействие пыли и воды (п. 1.3) — по ГОСТ 14254: датчиков, изготовленных во взрывозащишенном исполнении, — по ГОСТ 22782.3, ГОСТ 22782.5 и ГОСТ 22782.6.
6.2. Испытания проводят при следующих условиях:
рабочее положение — в соответствии с техническими условиями на датчики конкретных типов;
температу ра окружающего воздуха:
для испытаний по пп. 2.2 и 2.3 должна быть (23 ± 2) «С:
для остальных испытаний — от 10 до 35 “С, в течение одного испытания температура не должна изменяться более чем на ± 2 *С;
выдержка датчика при установленной температуре — не менее 2 ч; относительная влажность от 30 % до 80 %;
атмосферное давление от 84 до 106.7 кПа (от 630 до 800 мм рт. ст.);
для датчиков абсолютного давления изменение атмосферного давления устанаативают в технических условиях на эти датчики:
отклонение напряжения питания от номинального значения — не более ± 2 %, если иное не установлено в технических условиях на датчики конкретных типов;
выдержка датчиков перед началом испытаний после включения питания должна быть не менее 30 мин;
нагрузочIюе сопротиатение:
для датчиков с выходным сигналом постоянного тока 0—20: 4—20 мЛ должно быть (5(H) ± 50) Ом, с сигналом 0—5 мЛ — (1200 ± 100) Ом;
для датчиков с другими выходными сигналами нагрузочное сопротивление устанавливают в технических условиях на датчики конкретных типов: измеряемая среда:
для датчиков с верхними пределами измерений до 2,5 МПа — воздух или другой газ: дня датчиков с верхними пределами измерений более 2,5 МПа — жидкость или газ: в обоснованных случаях допускается использовать жидкость для проверки датчиков с верхними пределами измерений от 0,25 до 2,5 МПа;

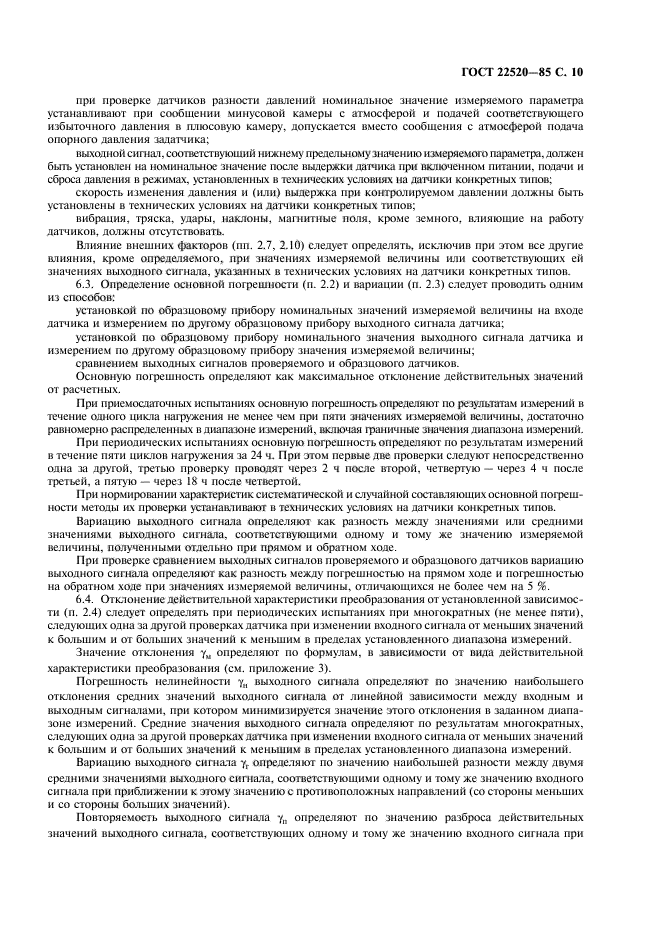

ГОСТ 22520-85 С. 10
при проверке датчиков разности давлений номинальное значение измеряемого параметра устанавливают при сообщении минусовой камеры с атмосферой и подачей соответствующего избыточного давления в плюсовую камеру, допускается вместо сообщения с атмосферой подача опорного давления задатчика;
выходной снгнат, соответствующий ниж!гему предельному значению измеряемого параметра, должен быть установлен на номинальное значение после выдержки датчика при включенном питании, подачи и сброса давления в режимах, установленных в технических условиях на датчики конкретных типов:
скорость изменения давления и (или) выдержка при контролируемом давлении должны быть установлены в технических условиях на датчики конкретных типов;
вибрация, тряска, удары, наклоны, магнитные поля, кроме земного, влияющие на работу датчиков, должны отсутствовать.
Влияние внешних факторов (пп. 2.7, 2.10) следует определять, исключив при этом все другие влияния, кроме определяемого, при значениях измеряемой величины или соответствующих ей значениях выходного сигнала, указанных в технических условиях на датчики конкретных типов.
6.3. Определение основной погрешности (п. 2.2) и вариации (п. 2.3) следует проводить одним из способов:
установкой по образцовому прибору номинальных значений измеряемой величины на входе датчика и измерением по другому образцовому прибору выходного сигнала датчика;
установкой по образцовому прибору номинального значения выходного сигнала датчика и измерением по другому образцовому прибору значения измеряемой величины; сравнением выходных сигналов проверяемого и образцового датчиков.
Основную погрешность определяют как максимальное отклонение действительных значений от расчетных.
При приемосдаточных испытаниях основную погрешность определяют по результатам измерений в течение одного цикла нагружения не менее чем при пяти значениях измеряемой величины, достаточно равномерно распределенных в диапазоне измерений, включая граничные значения диапазона измерений.
При периодических испытаниях основную погрешность определяют по результатам измерений в течение пяти циклов нагружения за 24 ч. При этом первые две проверки следуют непосредственно одна за другой, третью проверку проводят через 2 ч после второй, четвертую — через 4 ч после третьей, а пятую — через 18 ч после четвертой.
При нормировании характеристик систематической и случайной составляющих основной погрешности методы их проверки устанавливают в технических условиях на датчики конкретных типов.
Вариацию выходного сигнала определяют как разность между значениями или средними значениями выходного сигнала, соответствующими одному и тому же значению измеряем
