ГОСТ 22360-95 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШКАФЫ ДЕМОНСТРАЦИОННЫЕ И ЛАБОРАТОРНЫЕ ВЫТЯЖНЫЕ

ТИПЫ И ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск

ГОСТ 22360—>5

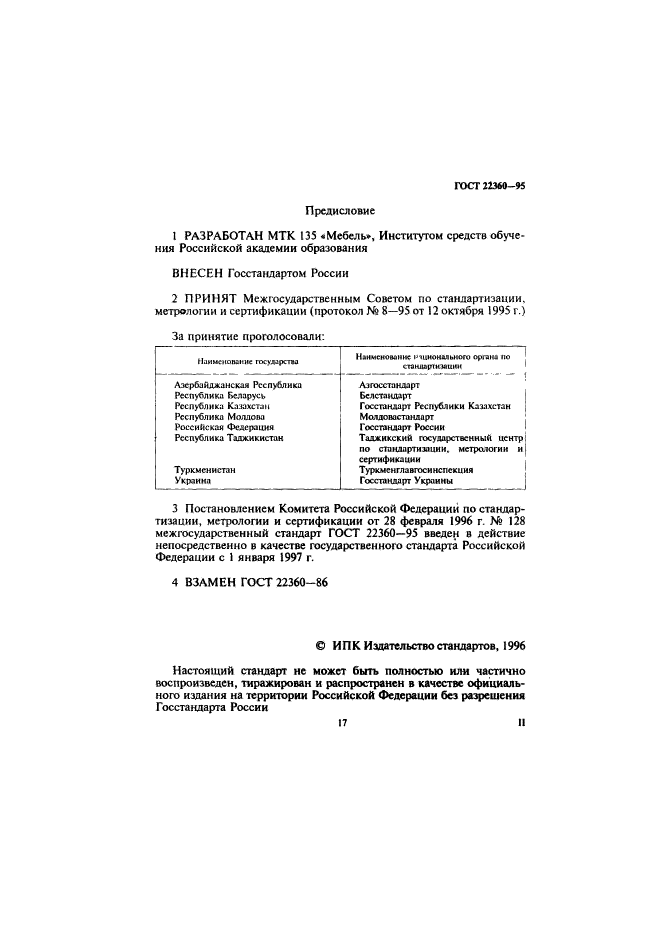

Предисловие

1 РАЗРАБОТАН МТК 135 «Мебель*, Институтом средств обучения Российской академии образования

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8—95 от 12 октября 1995 г.)

За принятие проголосовали:

Наидеиошнш госудгрстм

Наименование мшионмьиого орган* по стэншртимиип

Азербайджанская Республика Республика Беларусь Республики Казахстан Республика Молдова Российская Федерация Республика Таджикистан

Туркменистан

Украина

Азгосстандэрт

Бслсташирт

Госстандарт Республики Казахстан

Модловастандарт

Госстандарт России

Таджикский государственный центр

по стандартизации, метрологии и|

сертификации

Туркменглавгосинспекиия

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 февраля 1996 г. № 128 межгосударственный стандарт ГОСТ 22360-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ГОСТ 22360-86

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения

Госстандарта России

17 II

ГОСТ 22360-95

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

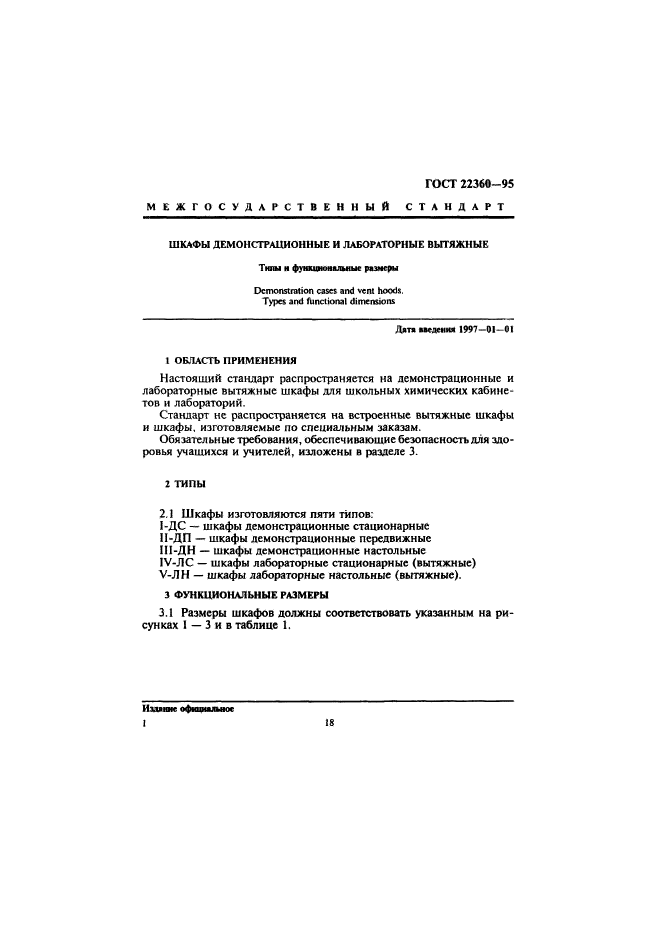

ШКАФЫ ДЕМОНСТРАЦИОННЫЕ И ЛАБОРАТОРНЫЕ ВЫТЯЖНЫЕ

Тнпы и фуищиомалыше размеры

Demonstration eases and vent hood*.

Types and functional dimensions

Дата ааедемия 1997 -01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на демонстрационные и лабораторные вытяжные шкафы для школьных химических кабинетов и лабораторий.

Стандарт не распространяется на встроенные вытяжные шкафы и шкафы, изготовляемые по специальным заказам.

Обязательные требования, обеспечивающие безопасность для здоровья учащихся и учителей, изложены в разделе 3.

2 типы

2.1 Шкафы изгото&1яются пяти типов:

I-ДС — шкафы демонстрационные стационарные

II-ДП — шкафы демонстрационные передвижные

Ш-ДН — шкафы демонстрационные настольные

IV-J1C — шкафы лабораторные стационарные (вытяжные)

V-ЛН — шкафы лабораторные настольные (вытяжные).

3 ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

3.1 Размеры шкафов должны соответствовать указанным на рисунках I — 3 и в таблице 1.

Ишпе официальное

ГОСТ 22360 —95 Тип ll-ЛП

Типы I-ДС, IV-ilC

*777777777777777? 7777.\

Рисунок 2

Б %

7 ??

6Cmin _

Рисунок 1

Тиш 111-ДН, V-Л II L _ 0

О О

^у77777777777777777777.

Рисунок 3

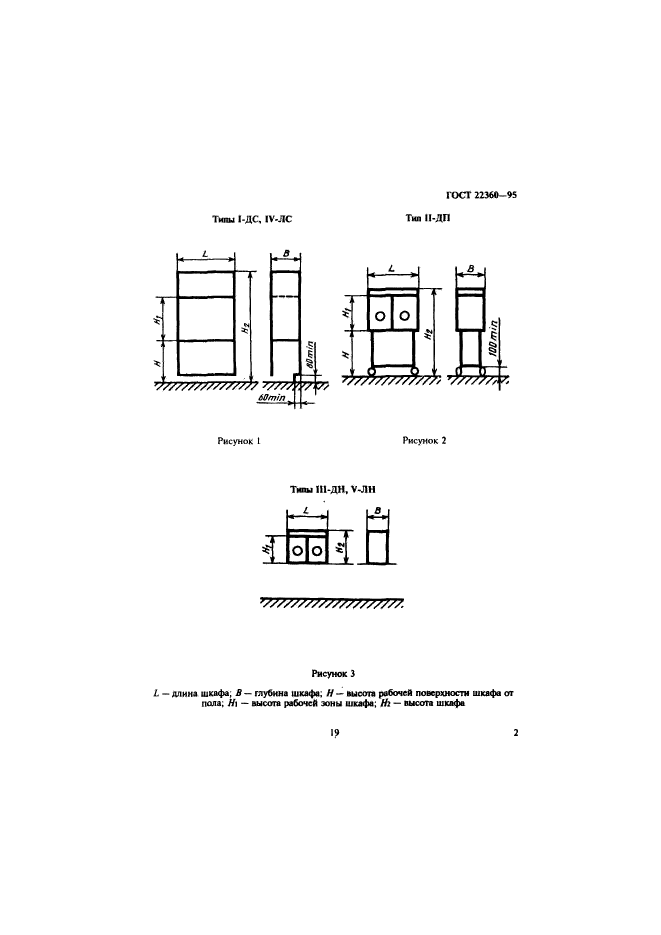

L — длина шкафа, В — глубина шкафа. Н — высота рабочей поверхности шкафе от пала; Н\ — высота рабочей зоны шкафа; Hi — высота шкафа

ГОСТ 22360-95

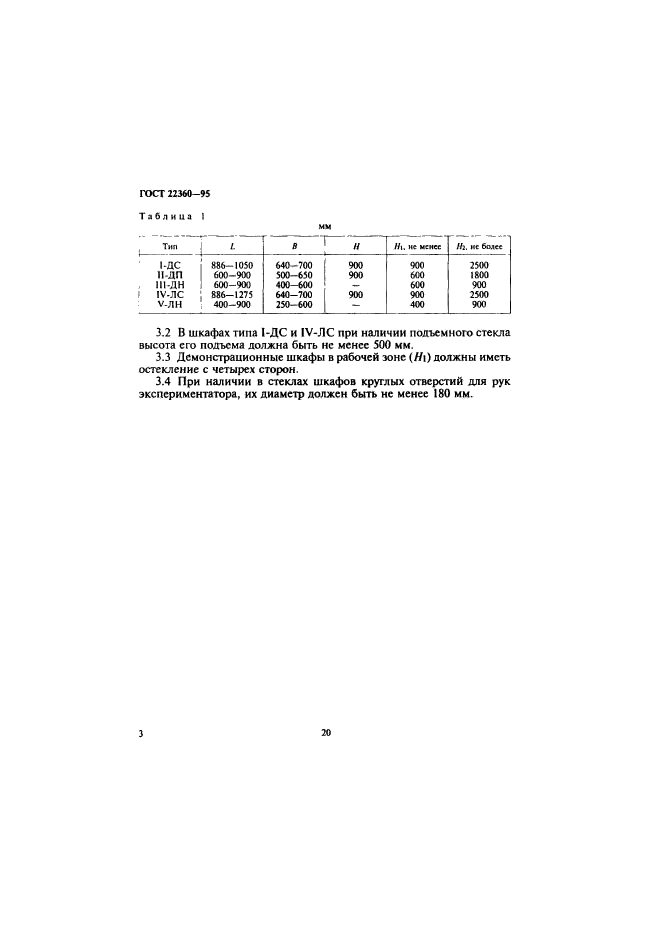

Таблица I

мы

Тип	L	В	Н	Ни ие игмее	Hi. ие более
1-ДС	886— 10S0	640 — 700	900	900	2500
II дп	600-900	500—650	900	600	1 т
, III -дн	600—900	400-600		600	900
1 IV-ЛС v-лн	886-1275	640-700	900	900	2500
1 IV-ЛС v-лн	400-900	250- 600	—	400	900

3.2 В шкафах типа 1-ДС и IV-ЛС при наличии подъемного стекла высота его подъема должна быть не менее 500 мм.

3.3 Демонстрационные шкафы в рабочей юне (НО должны иметь остекление с четырех сторон.

3.4 При наличии в стеклах шкафов круглых отверстий для рук экспериментатора, их диаметр должен быть не менее 180 мм.

ГОСТ 22360-95

УДК 6840.453:371.63:006.354 ОКС 97.140 K2S ОКП 56 2224

Ключевые слова: шкафы демонстрационные, лабораторные, типы, функциональные размеры
