ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЛЕНТА СТАЛЬНАЯ ХОЛОДНОКАТАНАЯ
ТЕРМООБРАБОТАННАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 21996-76







ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

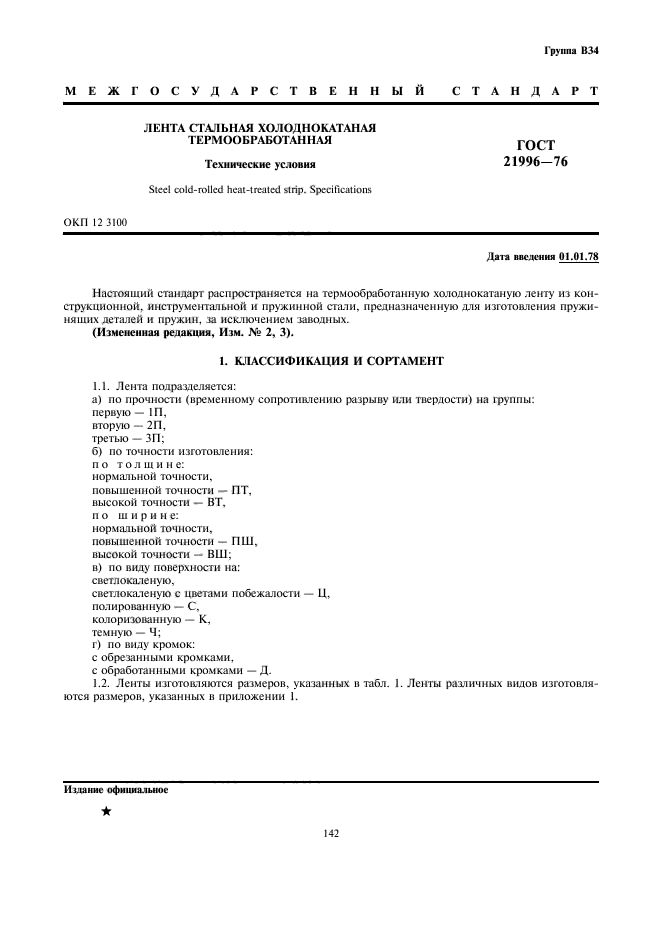

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕНТА СТАЛЬНАЯ ХОЛОДНОКАТАНАЯ ТЕРМООБРАБОТАННАЯ Технические условия Steel cold-rolled heat-treated strip. Specifications

ГОСТ 21996-76

Дата введения 01.01.78

Настоящий стандарт распространяется на термообработанную холоднокатаную ленту из конструкционной, инструментальной и пружинной стали, предназначенную для изготовления пружинящих деталей и пружин, за исключением заводных.

(Измененная редакция, Изм. № 2, 3).

1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. Лента подразделяется:

а) по прочности (временному сопротивлению разрыву или твердости) на группы:

первую — 1П,

вторую — 2П,

третью — 3П;

б) по точности изготовления:

по толщине:

нормальной точности,

повышенной точности — ПТ,

высокой точности — ВТ,

по ширине:

нормальной точности,

повышенной точности — ПШ,

высокой точности — ВШ;

в) по виду поверхности на:

светлокаленую,

светлокаленую с цветами побежалости — Ц,

полированную — С,

колоризованную — К,

темную — Ч;

г) по виду кромок:

с обрезанными кромками,

с обработанными кромками — Д.

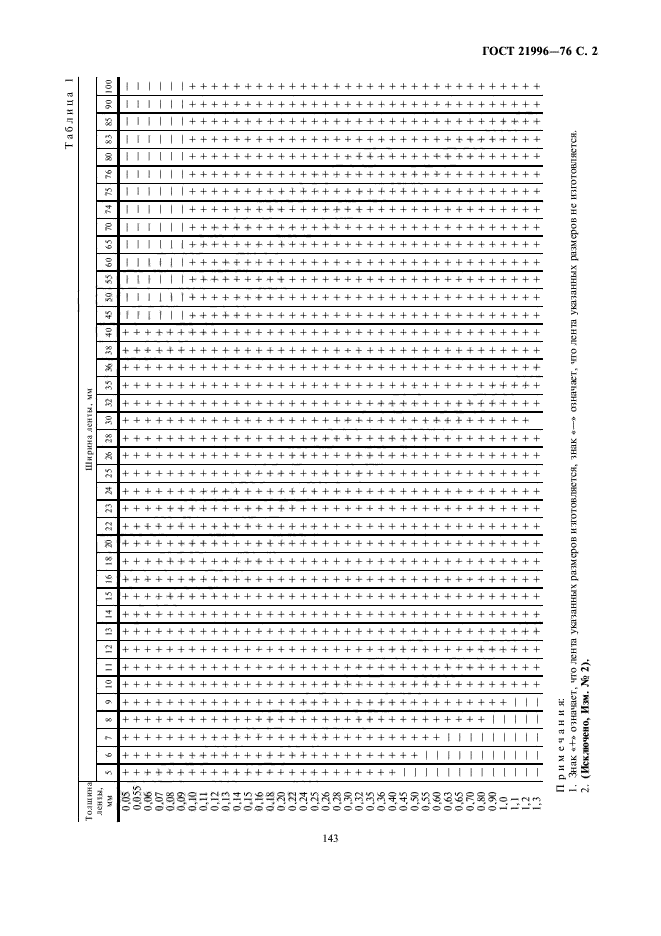

Таблица 1

Толщина ленты, мм	Ширина ленты, мм
	5	6	7	8	9	10	11	12	13	14	15	16	18	20	22	23	24	25	26	28
0,05	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,055	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,06	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,07	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,08	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,09	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,10	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,11	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,12	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,13	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,14	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,15	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,16	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,18	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,20	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,22	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,24	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,25	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,26	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,28	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,30	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,32	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,35	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,36	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,40	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,45	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,50	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,55	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,60	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,63	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,65	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,70	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,80	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,90	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,0	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,1	—	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,2	—	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,3	—	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+

Толщина ленты, мм	Ширина ленты, мм
	30	32	35	36	38	40	45	50	55	60	65	70	74	75	76	80	83	85	90	100
0,05	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,055	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,06	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,07	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,08	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,09	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—	—	—
0,10	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,11	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,12	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,13	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,14	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,15	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,16	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,18	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,20	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,22	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,24	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,25	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,26	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,28	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,30	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,32	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,35	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,36	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,40	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,45	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,50	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,55	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,60	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,63	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,65	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,70	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,80	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
0,90	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,0	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,1	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,2	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
1,3	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+

Примечания:

1. Знак «+» означает, что лента указанных размеров изготовляется, знак «-» означает, что лента указанных размеров не изготовляется.

2. (Исключен, Изм. № 2).

1.2. Ленты изготовляются размеров, указанных в табл. 1. Ленты различных видов изготовляются размеров, указанных в справочном приложении 1.

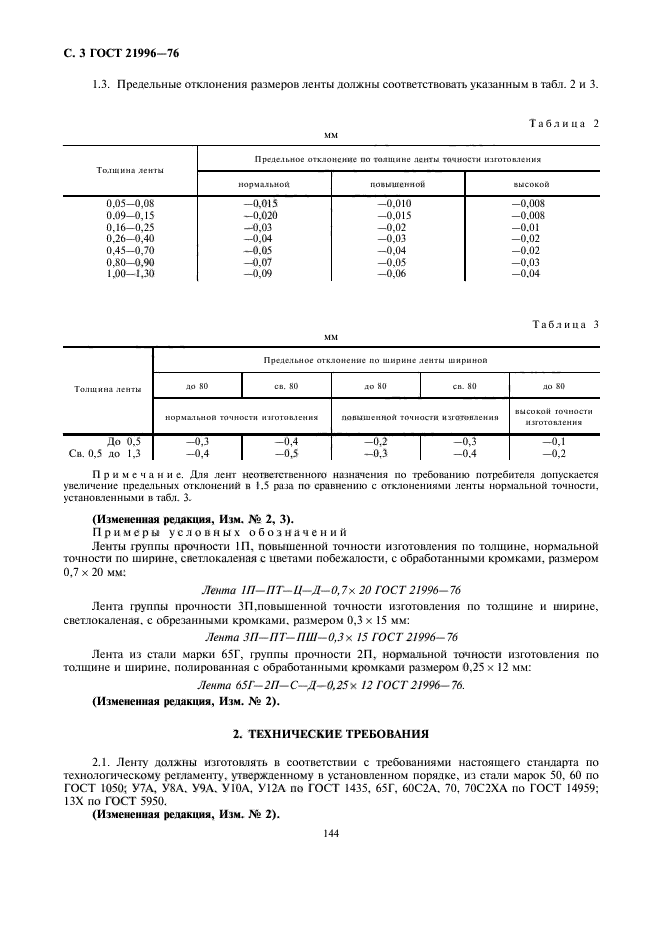

1.3. Предельные отклонения размеров ленты должны соответствовать указанным в табл. 2 и 3.

Таблица 2

мм

Толщина ленты	Предельные отклонения по толщине ленты точности изготовления
	нормальной	повышенной	высокой
0,05 — 0,08	-0,015	-0,010	-0,008
0,09 — 0,15	-0,020	-0,015	-0,008
0,16 — 0,25	-0,03	-0,02	-0,01
0,26 — 0,40	-0,04	-0,03	-0,02
0,45 — 0,70	-0,05	-0,04	-0,02
0,80 — 0,90	-0,07	-0,05	-0,03
1,00 — 1,30	-0,09	-0,06	-0,04

Таблица 3

мм

Толщина ленты	Предельные отклонения по ширине ленты шириной
	до 80	св. 80	до 80	св. 80	до 80
	нормальной точности изготовления		повышенной точности изготовления		высокой точности изготовления
До 0,5	-0,3	-0,4	-0,2	-0,3	-0,1
Св. 0,5 до 1,3	-0,4	-0,5	-0,3	-0,4	-0,2

Примечание. Для лент неответственного назначения по требованию потребителя допускается увеличение предельных отклонений в 1,5 раза по сравнению с отклонениями ленты нормальной точности, установленными в табл. 3.

(Измененная редакция, Изм. № 2, 3).

Примеры условных обозначений

Лента группы прочности 1П, повышенной точности изготовления по толщине, нормальной точности по ширине, светлокаленая с цветами побежалости, с обработанными кромками, размером 0,7´20 мм
