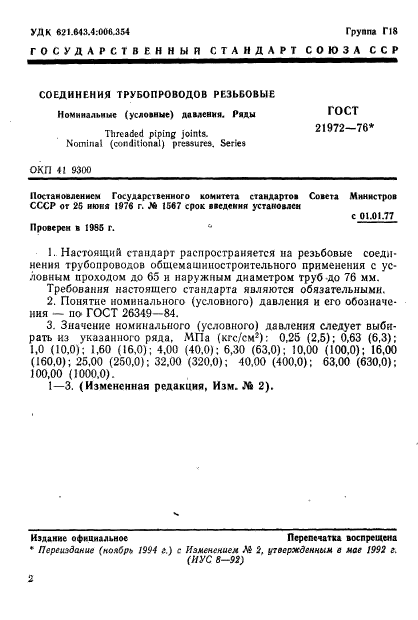

Страница 1

УДК 621.643.4:006.354    Группа    Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

Номинальные (условные) давления. Ряды    ГОСТ

Threaded piping joints.    21972    76

Nominal (conditional) pressures. Series

ОКП 4» 9300_

Постановлением Государе! венного комитета стандартов Совета Министров СССР от 25 июня 1976 г. Лк 1567 срок ««едения установлен

с 01.01.77

Проверен в 1985 г.    °

1.    Настоящий стандарт распространяется на резьбовые соединения трубопроводов общемашнностроительного применения с условным проходом до 65 и наружным диаметром труб до 76 мм.

Требования настоящего стандарта являются обязательными.

2.    Понятие номинального (условного) давления н его обозначения — по ГОСТ 26349 — 84.

3.    Значение номинального (условного) давления следует выбирать из указанного ряда, МПа (кге/см²): 0,25 (2,5); 0,63 (6,3);

1.0    (10,0); 1,60 (16,0); 4,00 (40.0); 6,30 (63,0); 10,00 (100,0); 16,00 (160.0); 25,00 (250,0); 32,00 (320.0); 40.00 (400,0); 63,00 (630,0);

100.00    (1000,0).

1—3. (Измененная редакция, Изм. Як 2).

Издание официальное    Перепечатка    воспрещена

* Переиздание (ноябрь 1994 е.) с Изменением № 2, утвержденным в мае 1992 г.

(НУС 8-92)

2
