ГОСТ 21924.1-84
МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

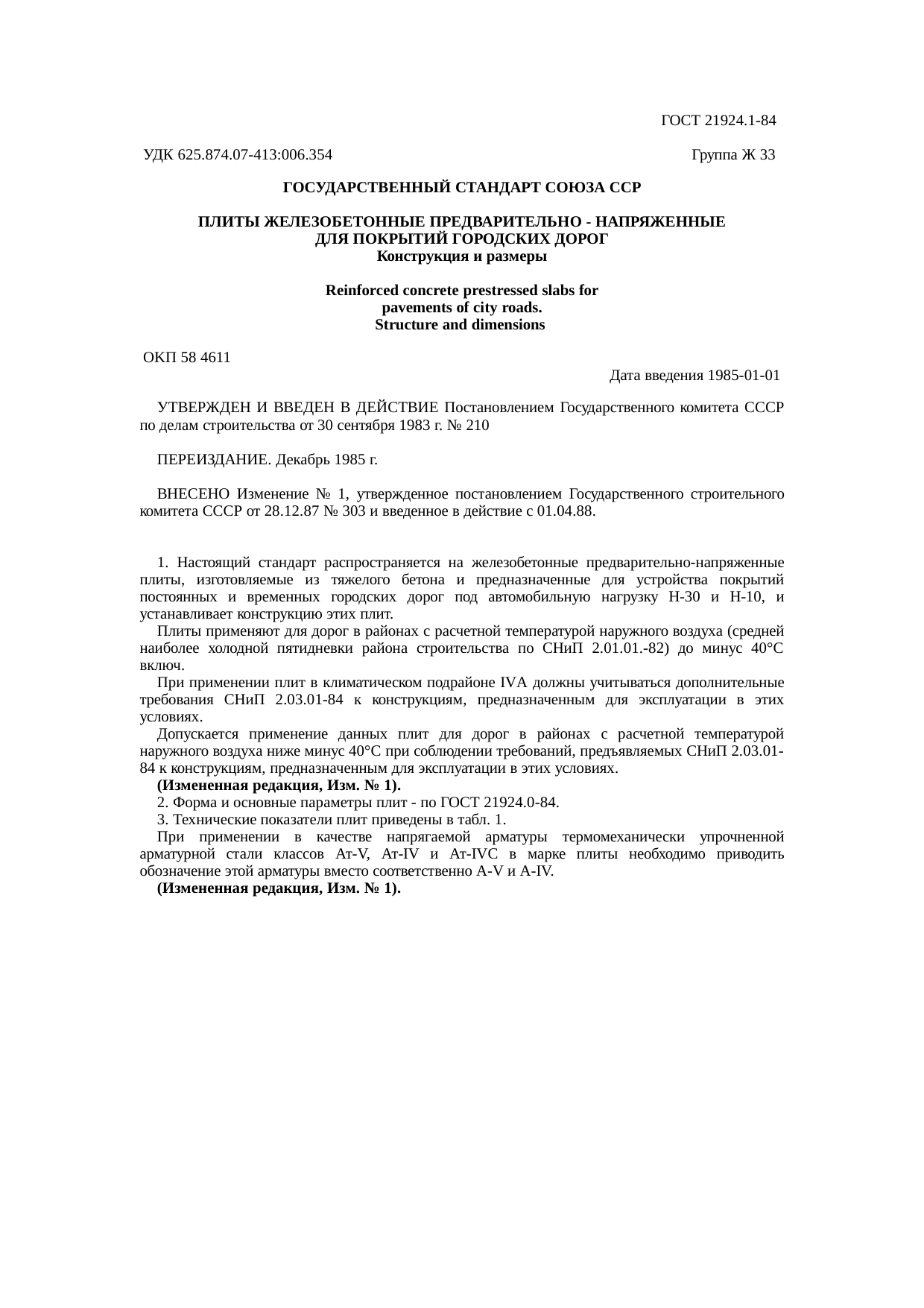

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ Конструкция и размеры Reinforced concrete prestressed slabs for pavewents of city roads. |
ГОСТ |
Дата введения 01.01.85
1. Настоящий стандарт распространяется на железобетонные предварительно напряженные плиты, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку Н-30 и Н-10, и устанавливает конструкцию этих плит.
Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °C включ.
При применении плит в климатическом подрайоне IVA должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.
Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °C при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.
(Измененная редакция, Изм. № 1).
2. Форма и основные параметры плит — по ГОСТ 21924.0.
3. Технические показатели плит приведены в табл. 1.

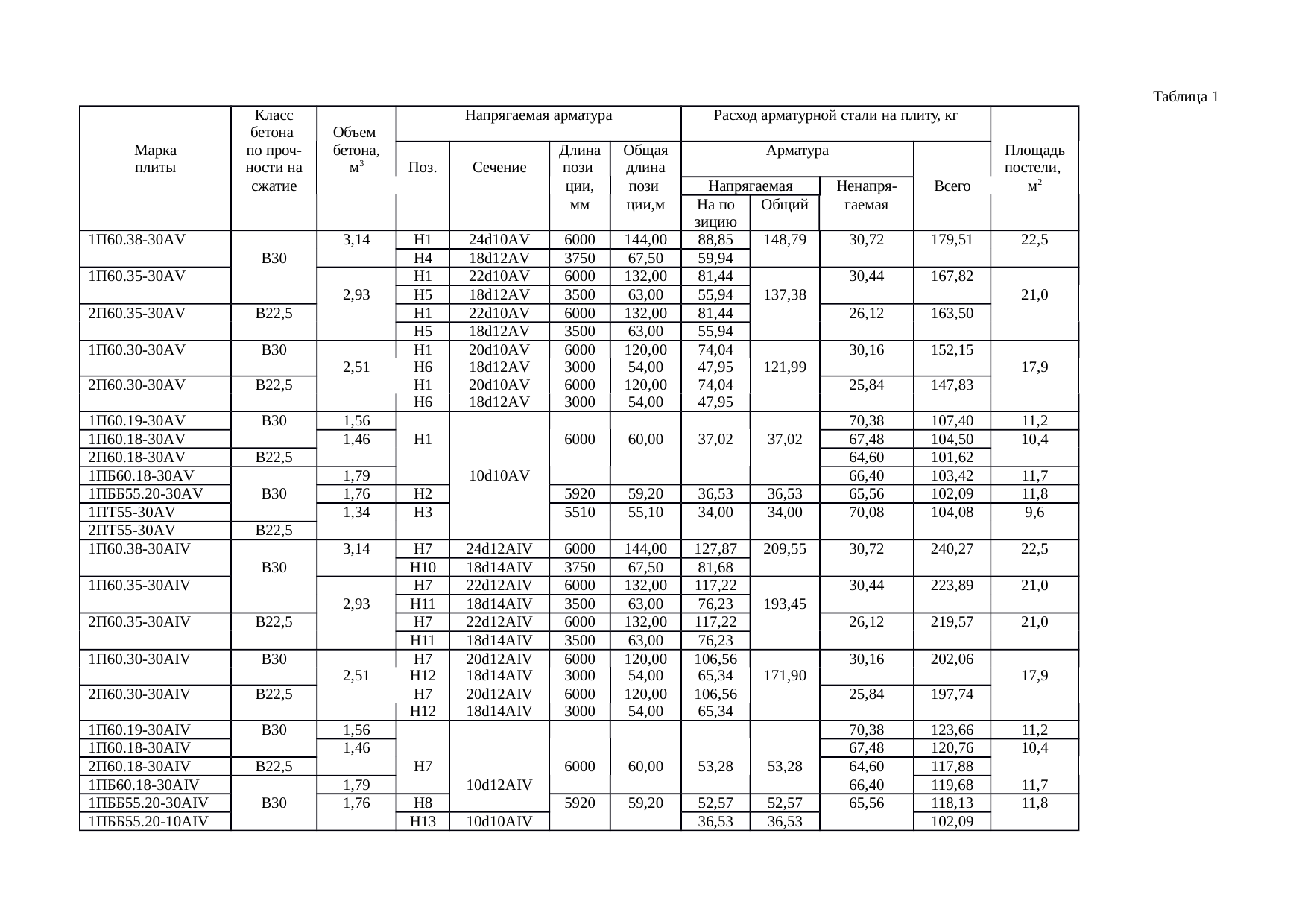

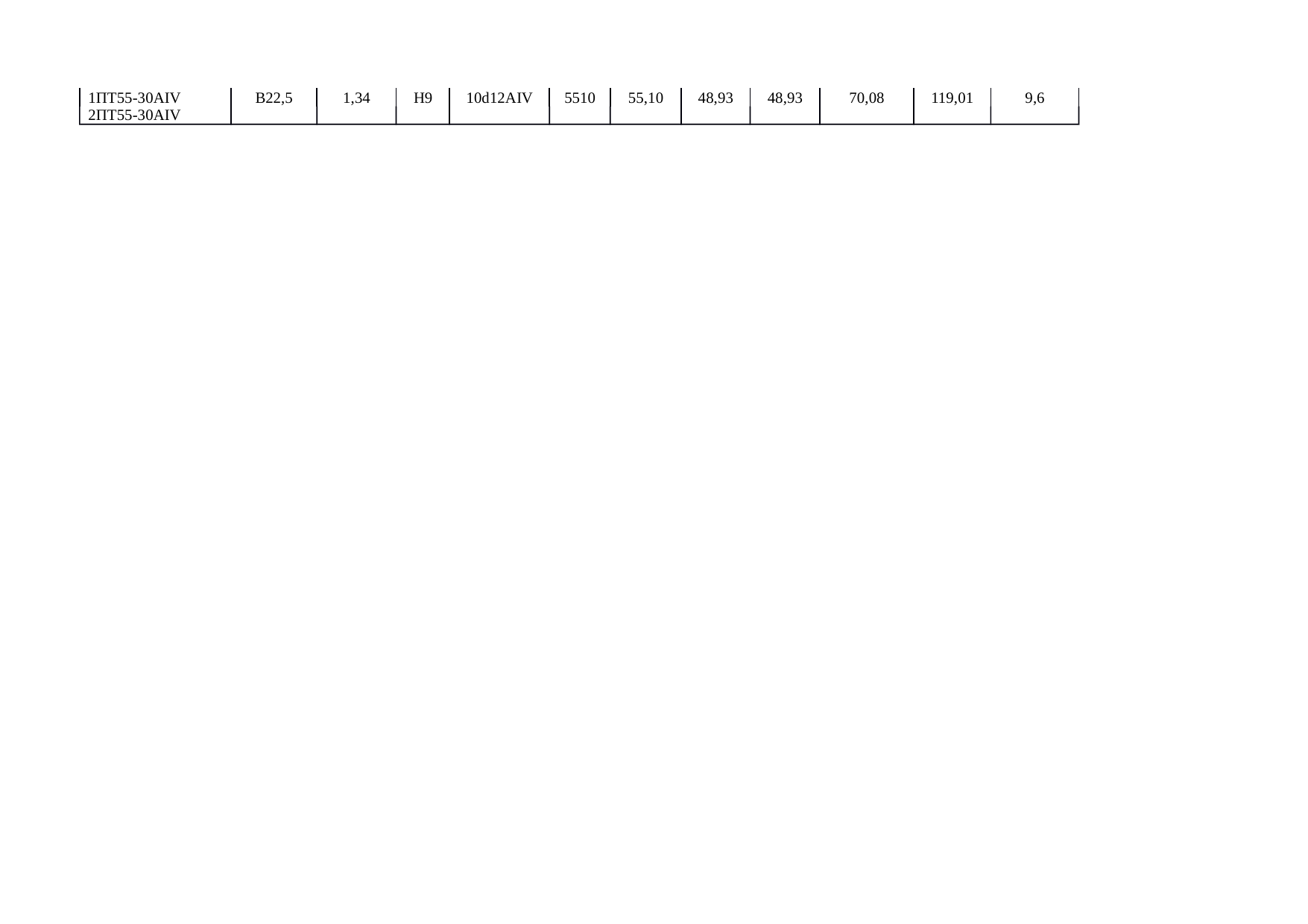

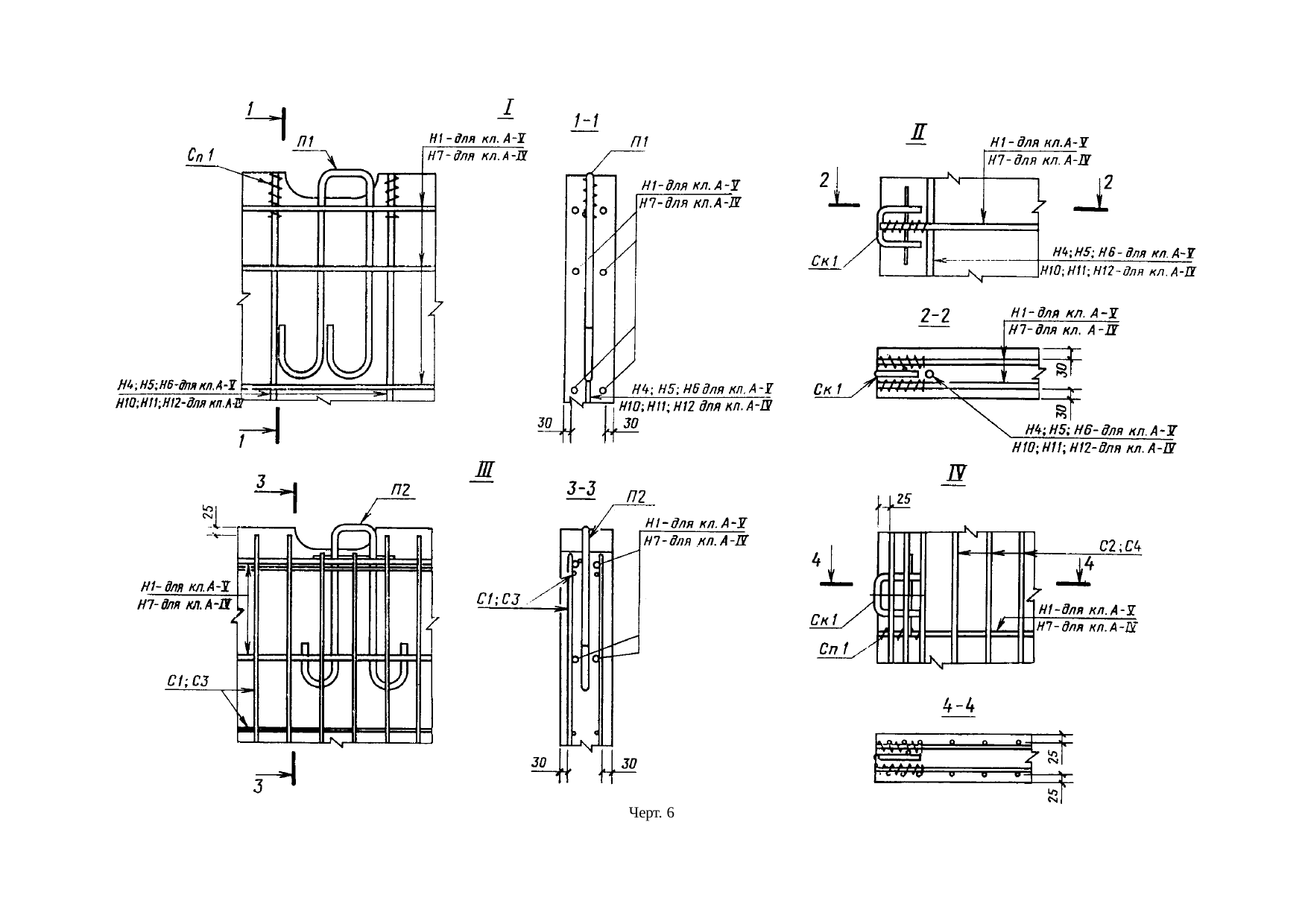

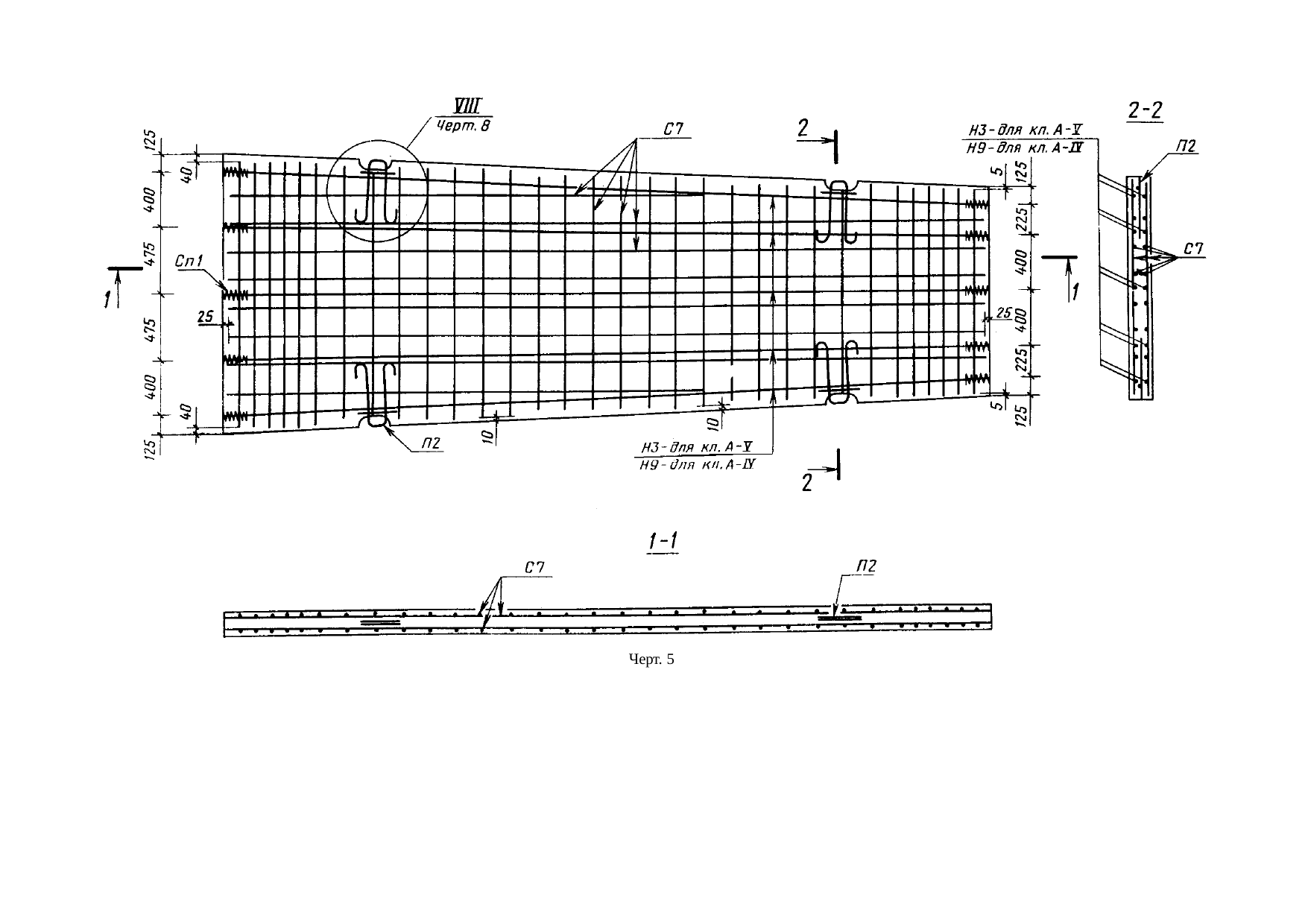

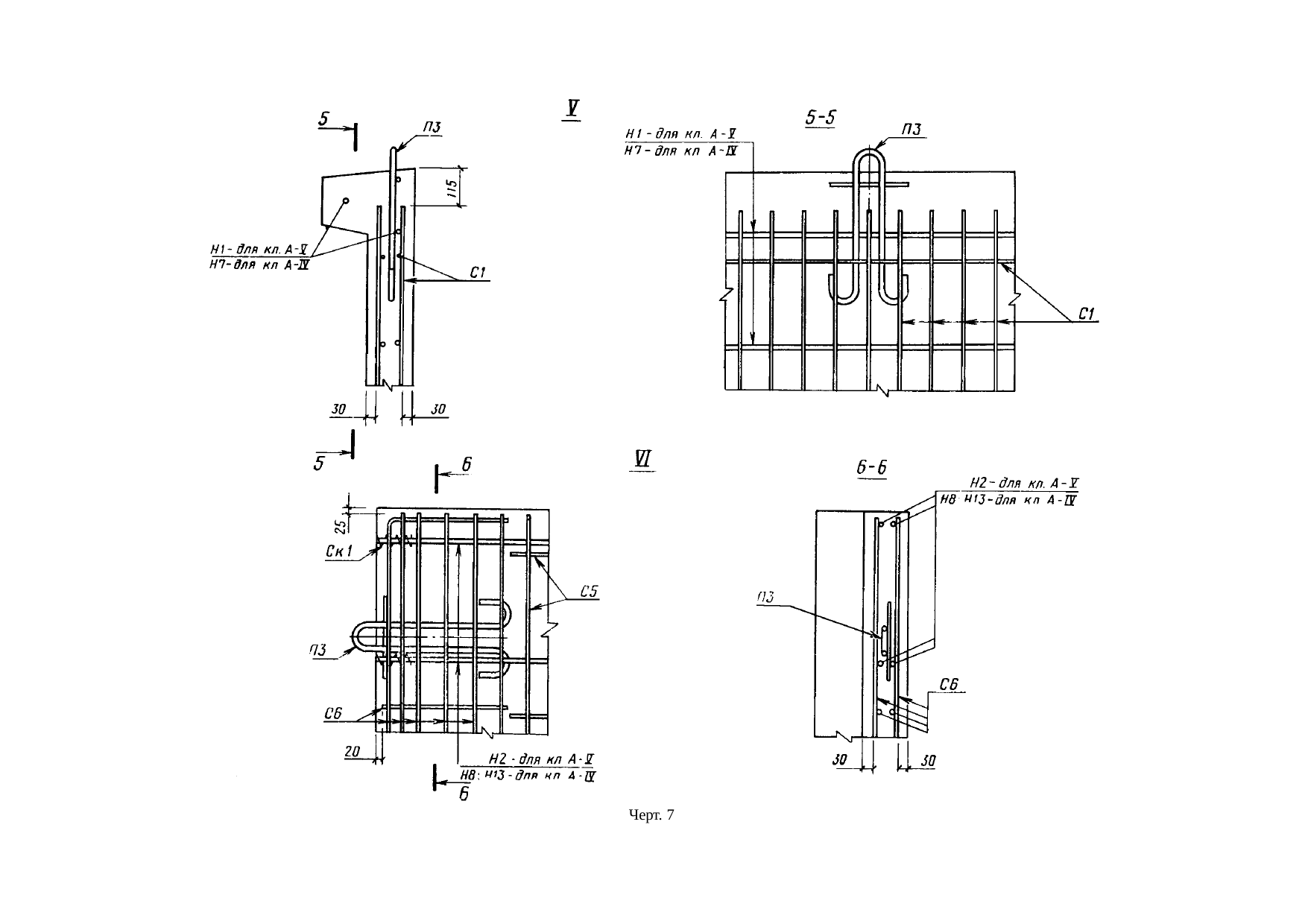

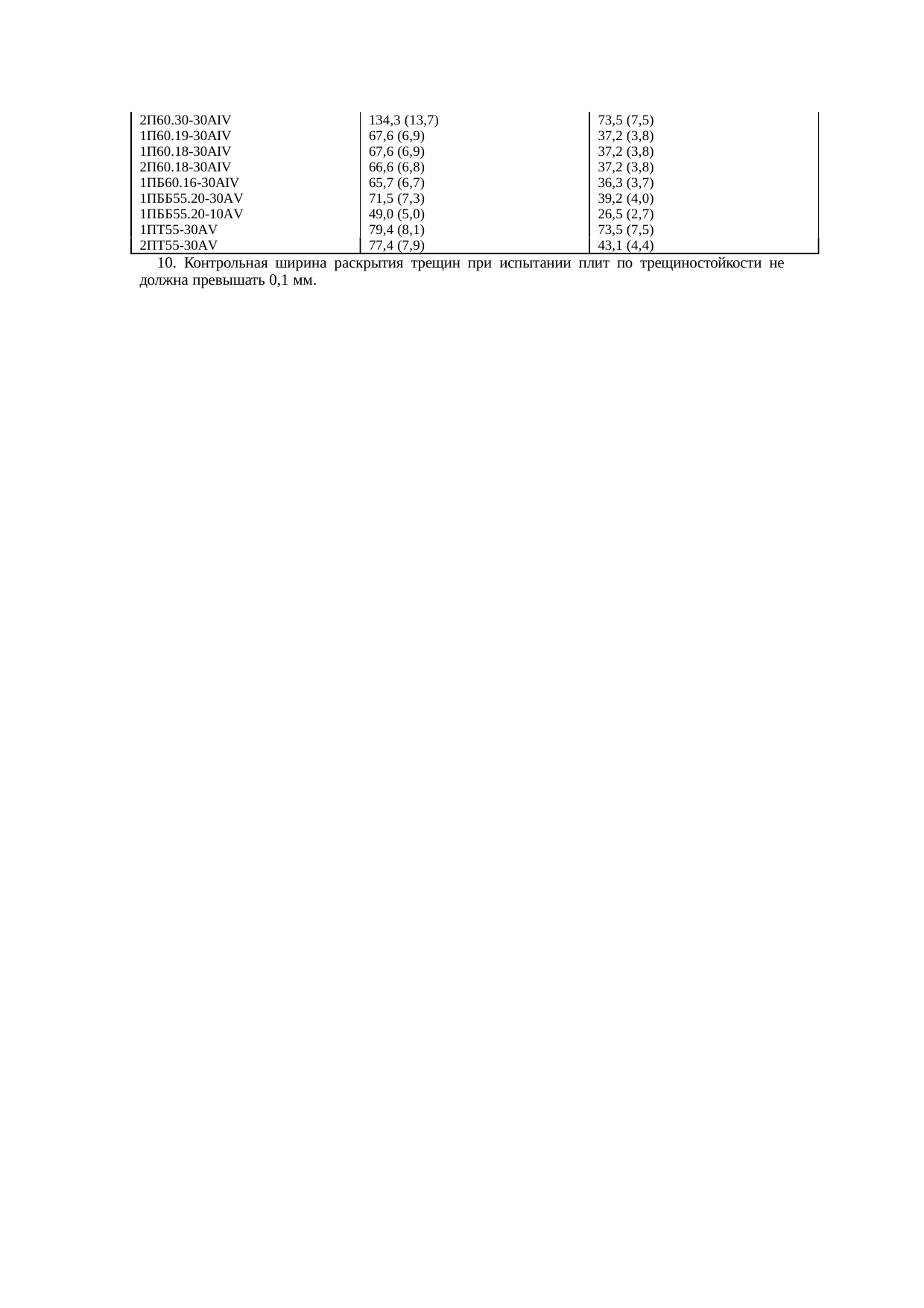

Таблица 1
|
Марка плиты |
Класс бетона по прочности на сжатие |
Объем бетона, м3 |
Напрягаемая арматура |
Расход арматурной стали на плиту, кг |
Площадь постели, м2 |
||||||
|
Поз. |
Сечение |
Длина позиции, мм |
Общая длина позиции, м |
Арматура |
Всего |
||||||
|
Напрягаемая |
Ненапрягаемая |
||||||||||
|
На позицию |
Общий |
||||||||||
|
1П60.38-30AV |
В30 |
3,14 |
H1 |
24Ø10AV |
6000 |
144,00 |
88,85 |
148,79 |
30,72 |
179,51 |
22,5 |
|
Н4 |
18Ø12AV |
3750 |
67,50 |
59,94 |
|||||||
|
1П60.35-30AV |
2,93 |
Н1 |
22Ø10AV |
6000 |
132,00 |
81,44 |
137,38 |
30,44 |
167,82 |
21,0 |
|
|
Н5 |
18Ø12AV |
3500 |
63,00 |
55,94 |
|||||||
|
1П60.35-30AV |
В22,5 |
Н1 |
22Ø10AV |
6000 |
132,00 |
81,44 |
26,12 |
163,50 |
|||
|
Н5 |
18Ø12AV |
3500 |
63,00 |
55,94 |
|||||||
|
1П60.30-30AV |
В30 |
2,51 |
Н1 |
20Ø10AV |
6000 |
120,00 |
74,04 |
121,99 |
30,16 |
152,15 |
17,9 |
|
Н6 |
18Ø12AV |
3000 |
54,00 |
47,95 |
|||||||
|
2П60.30-30AV |
В22,5 |
Н1 |
20Ø10AV |
6000 |
120,00 |
74,04 |
25,84 |
147,83 |
|||
|
Н6 |
18Ø12AV |
3000 |
54,00 |
47,95 |
|||||||
|
1П60.19-30AV |
В30 |
1,56 |
Н1 |
10Ø10AV |
6000 |
60,00 |
37,02 |
37,02 |
70,38 |
107,40 |
11,2 |
|
1П60.18-30AV |
1,46 |
67,48 |
104,50 |
10,4 |
|||||||
|
2П60.18-30AV |
В22,5 |
64,60 |
101,62 |
||||||||
|
1ПБ60.18-30AV |
В30 |
1,79 |
66,40 |
103,42 |
11,7 |
||||||
|
1ПББ55.20-30AV |
1,76 |
Н2 |
5920 |
59,20 |
36,53 |
36,53 |
65,56 |
102,09 |
11,8 |
||
|
1ПТ55-30AV |
1,34 |
Н3 |
5510 |
55,10 |
34,00 |
34,00 |
70,08 |
104,08 |
9,6 |
||
|
2ПТ55-30AV |
В22,5 |
||||||||||
|
1П60.38-30АV |
В30 |
3,14 |
Н7 |
24Ø12AIV |
6000 |
144,00 |
127,87 |
209,55 |
30,72 |
240,27 |
22,5 |
|
1П6035-30АV |
Н10 |
18Ø14AIV |
3750 |
67,50 |
81,68 |
||||||
|
2,93 |
Н7 |
22Ø12AIV |
6000 |
132,00 |
117,22 |
193,45 |
30,44 |
223,89 |
21,0 |
||
|
Н11 |
18Ø14AIV |
3500 |
63,00 |
76,23 |
|||||||
|
2П6035-30AV |
В22,5 |
Н7 |
22Ø12AIV |
6000 |
132,00 |
117,22 |
26,12 |
219,57 |
|||
|
H11 |
18Ø14AIV |
3500 |
63,00 |
76,23 |
|||||||
|
1П6030-30AV |
В30 |
2,51 |
Н7 |
20Ø12AIV |
6000 |
120,00 |
106,56 |
171,90 |
30,16 |
202,06 |
17,9 |
|
Н12 |
18Ø14AIV |
3000 |
54,00 |
65,34 |
|||||||
|
2П6030-30AV |
В22,5 |
Н7 |
20Ø12AIV |
6000 |
120,00 |
106,56 |
25,84 |
197,74 |
|||
|
Н12 |
18Ø14AIV |
3000 |
54,00 |
65,34 |
|||||||
|
1П60.19-30AV |
В30 |
1,56 |
Н7 |
10Ø12AIV |
6000 |
60,00 |
53,28 |
53,28 |
70,38 |
123,66 |
11,2 |
|
1П60.18-30AV |
1,46 |
67,48 |
120,76 |
10,4 |
|||||||
|
2П60.18-30AV |
В22,5 |
64,60 |
