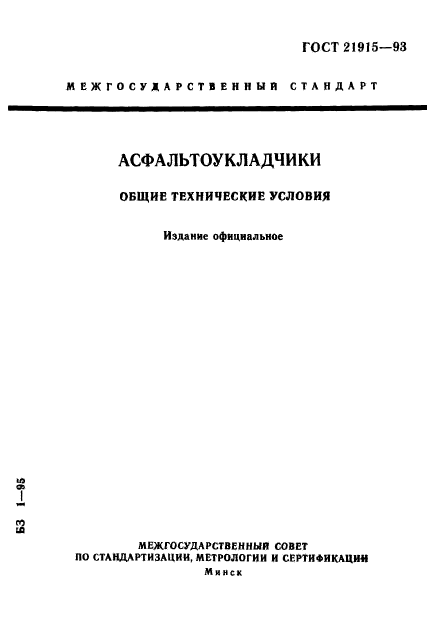

ГОСТ 21915-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АСФАЛЬТОУКЛАДЧИКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО стандартизации, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

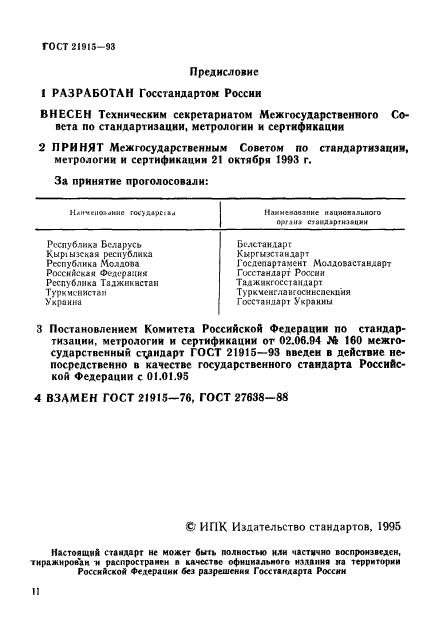

Предисловие
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа стандартизации |
|
Республика Беларусь |
Белстандарт |
|
Кыргызская республика |
Кыргызстандарт |
|
Республика Молдова |
Госдепартамент Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
|
Украина |
Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 21915-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4. ВЗАМЕН ГОСТ 21915-76, ГОСТ 27638-88

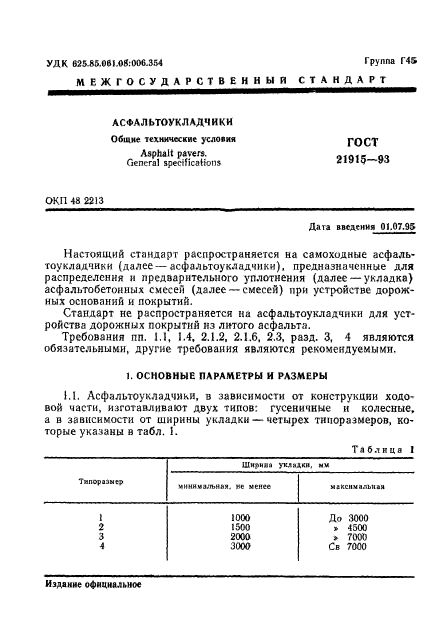

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
АСФАЛЬТОУКЛАДЧИКИ Общие технические условия Asphalt pavers. General specifications |
ГОСТ |
Дата введения 01.07.95
Настоящий стандарт распространяется на самоходные асфальтоукладчики (далее — асфальтоукладчики), предназначенные для распределения и предварительного уплотнения (далее — укладка) асфальтобетонных смесей (далее — смесей) при устройстве дорожных оснований и покрытий.
Стандарт не распространяется на асфальтоукладчики для устройства дорожных покрытий из литого асфальта.
Требования пп. 1.4, 2.1.2, 2.1.6, 2.3, разд. 3, 4 являются обязательными, другие требования являются рекомендуемыми.
(Измененная редакция, Изм. № 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Асфальтоукладчики, в зависимости от конструкции ходовой части, изготавливают двух типов: гусеничные и колесные, а в зависимости от ширины укладки — четырех типоразмеров, которые указаны в табл. 1.
Таблица 1
|
Типоразмер |
Ширина укладки, мм |
|
|
минимальная, не более |
максимальная |
|
|
1 |
1000 |
До 3000 |
|
2 |
1500 |
» 4500 |
|
3 |
2000 |
» 7000 |
|
4 |
3000 |
Св. 7000 |
(Измененная редакция, Изм. № 1).

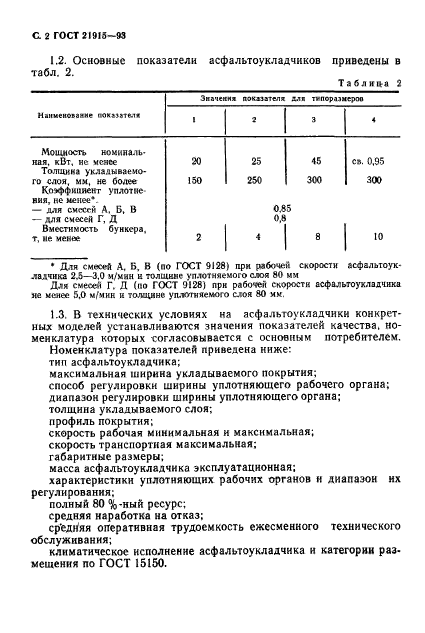

1.2. Основные показатели асфальтоукладчиков приведены в табл. 2.
Таблица 2
|
Наименование показателя |
Значения показателя для типоразмеров |
|||
|
1 |
2 |
3 |
4 |
|
|
Мощность номинальная, кВт, не менее |
20 |
25 |
45 |
св. 0,95 |
|
Толщина укладываемого слоя, мм |
||||
|
минимальная, не более |
30 |
|||
|
максимальная, не менее |
150 |
250 |
300 |
300 |
|
Коэффициент уплотнения, не менее*: |
||||
|
— для смесей А, Б, В |
0,85 |
|||
|
— для смесей Г, Д |
0,8 |
|||
|
Вместимость бункера, т, не менее |
2 |
4 |
8 |
10 |
* Для смесей А, Б, В (по ГОСТ 9128) при рабочей скорости асфальтоукладчика 2,5 — 3,0 м/мин и толщине уплотняемого слоя 80 мм.
Для смесей Г, Д (по ГОСТ 9128) при рабочей скорости асфальтоукладчика не менее 5,0 м/мин и толщине уплотняемого слоя 80 мм.
(Измененная редакция, Изм. № 1).
1.3. В технических условиях на асфальтоукладчики конкретных моделей устанавливают значения показателей качества, номенклатура которых номенклатура которых приведена ниже:
тип асфальтоукладчика;
максимальная ширина укладываемого покрытия;
способ регулировки ширины уплотняющего рабочего органа;
диапазон регулировки ширины уплотняющего органа;
толщина укладываемого слоя;
профиль покрытия;
скорость рабочая минимальная и максимальная;
скорость транспортная, максимальная;
габаритные размеры;
масса асфальтоукладчика эксплуатационная;
характеристики уплотняющих рабочих органов и диапазон их регулирования;
полный 80 %-ный ресурс;
средняя оперативная трудоемкость ежесменного технического обслуживания;
климатическое исполнение асфальтоукладчика и категории размещения по ГОСТ 15150.
(Измененная редакция, Изм. № 1).

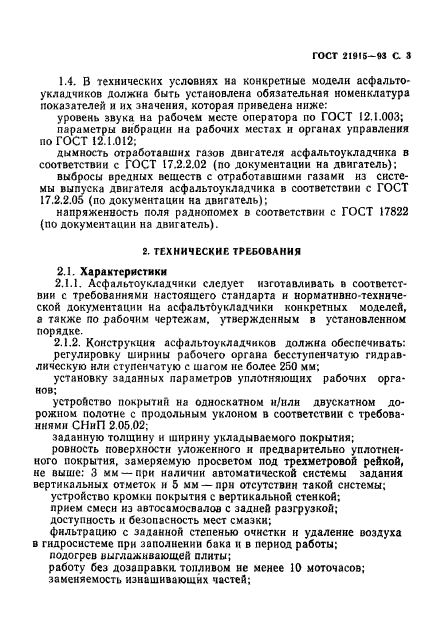

1.4. В технических условиях на конкретные модели асфальтоукладчиков должна быть установлена номенклатура показателей и их значения, которая приведена ниже:
уровень звука на рабочем месте оператора по ГОСТ 12.1.003 (при наличии кабины машиниста);
параметры вибрации на рабочих местах и органах управления по ГОСТ 12.1.012;
дымность отработавших газов двигателя асфальтоукладчика в соответствии с ГОСТ 17.2.2.02 (по документации на двигатель);
выбросы вредных веществ с отработавшими газами из системы выпуска двигателя асфальтоукладчика в соответствии с ГОСТ 17.2.2.05 (по документации на двигатель);
напряженность поля радиопомех в соответствии с ГОСТ 17822 (по документации на двигатель).
(Измененная редакция, Изм. № 1).

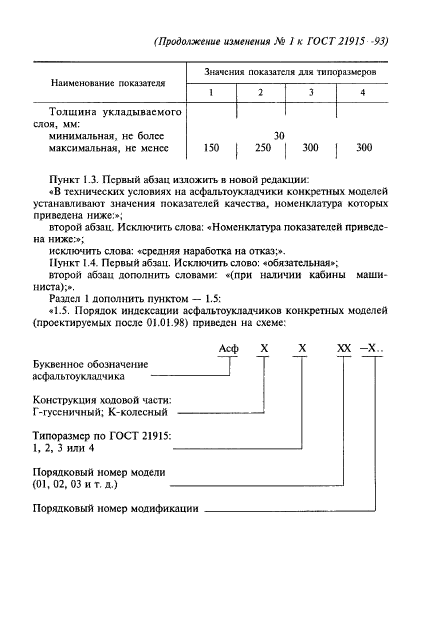

1.5. Порядок индексации асфальтоукладчиков конкретных моделей (проектируемых после 01.01.98) приведен на схеме:
