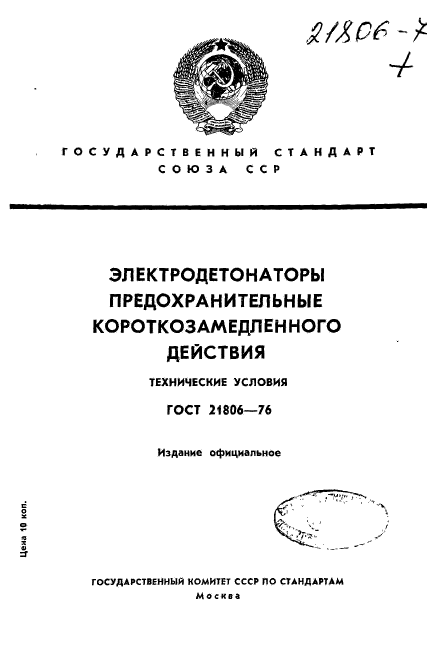

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОДЕТОНАТОРЫ

ПРЕДОХРАНИТЕЛЬНЫЕ

КОРОТКОЗАМЕДЛЕННОГО

ДЕЙСТВИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 21806-76

Издание официальное


Цена 10 коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

УДК 662.423 : 006.3J4    Группа    Л73

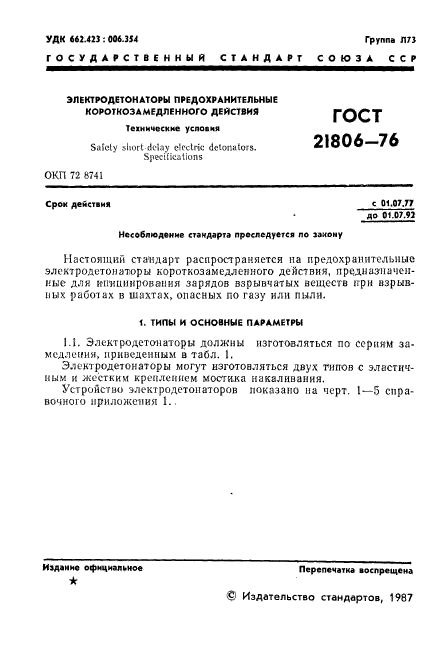

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОДЕТОНАТОРЫ ПРЕДОХРАНИТЕЛЬНЫЕ КОРОТКОЗАМЕДЛЕННОГО ДЕЙСТВИЯ Технические успоакя

ГОСТ

21806-76

Safely short -delay c’fctric detonators. Specifications

ОКП 72 Ь741

с 01.07.77 до 01.07.92

Срок дв1

Несоблюдение стандарта преследуется по зэхоиу

Настоящий стандарт распространяется па предохранительные электродетонзторы короткозамедленного действия, предназначенные для инициирования зарядов взрывчатых веществ при взрывных работах в шахтах, опасных по газу или пыли.

1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Электродетонаторы должны изготовляться по сериям замедления, приведенным в табл. I.

Элсктродетонаторы могут изготовляться двух типов с эластичным и жестким креплением мостика накаливания.

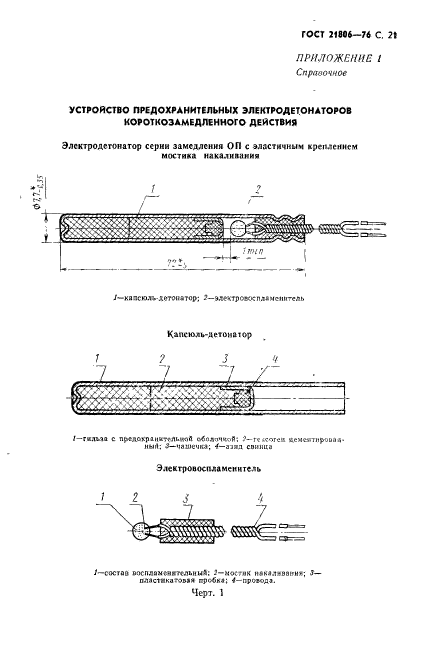

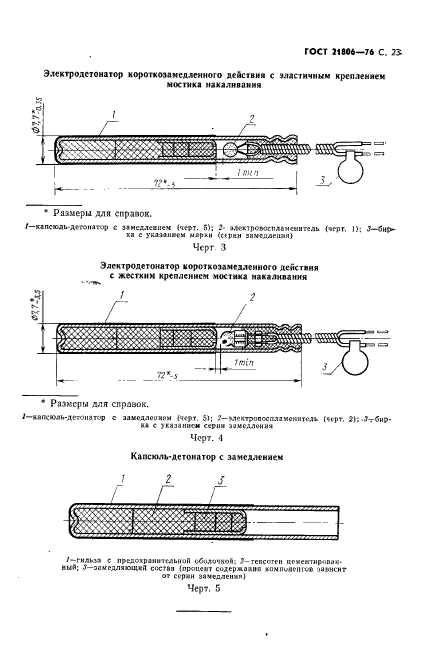

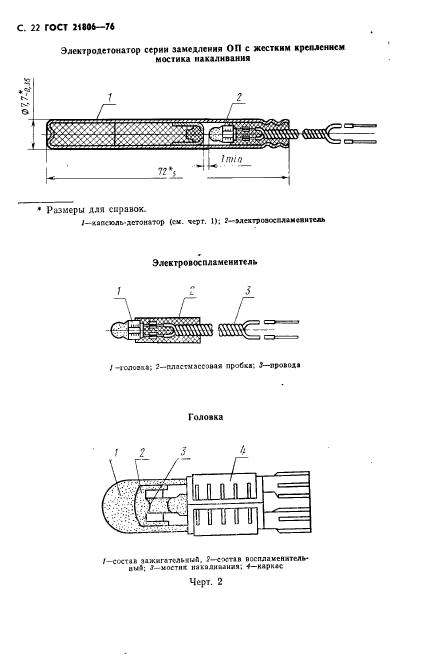

Устройство электродетонаторов показано на черт. 1—5 справочного приложения 1..

Издание официальное    Перепечатка    воспрещена

© Издательство стандартов, 1987

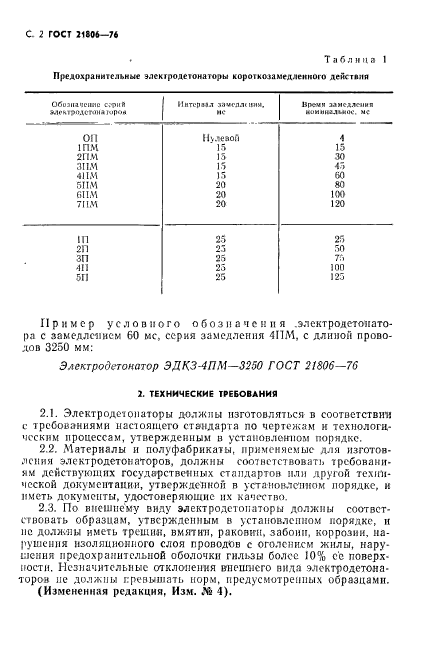

С. 2 ГОСТ 21806-76

•    Т    я б л и >i а I

Предохранительные злекгродетонаторы nopoi коде медленное» действия

Обизшчсинс сфИЯ

«лентфодстом* мро*

Интерн л зачсдлскии. ие

11р<-чи замедления коиииглыыс. мс

011

Hv.teaoft

4

1ПМ

15

15

2ПМ

15

30

3IIM

15

45

411М

15

60

5IIM

20

80

еим

20

100

71I.M

20

120

m

25

25

23

50

ЗП

25

75

411

25

10(1

5Г1

25

125

Пример условного обозначения .электродетонато-ра с замедлением 60 мс, серия замедления 4IIM, с длиной проводов 3250 мм:

Электродетонатор ЭДКЭ-4ПМ—3250 ГОСТ 21806-76

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.!. Электродетонаторы должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам и технологическим процессам, утвержденным в установленном порядке.

2.2.    Материалы и полуфабрикаты, применяемые для изготовления электродстонаторов, должны соответствовать требованиям действующих государственных стандартов или другой технической документации, утвержденной в установленном порядке, и иметь документы, удостоверяющие их качество.

2.3.    По внешнему виду электродетонаторы должны соответствовать образцам, утвержденным в установленном порядке, и не должны иметь третий, вмятин, раковин, забоин, коррозии, нарушения изоляционного слоя проводов с оголением жилы, нарушения предохранительной оболочки гильзы более 10% ее поверхности. Незначительные отклонения внешнего вида электродетона-торов не должны превышать норм, предусмотренных образцами.

(Измененная редакция, Изм. Л’« 4).

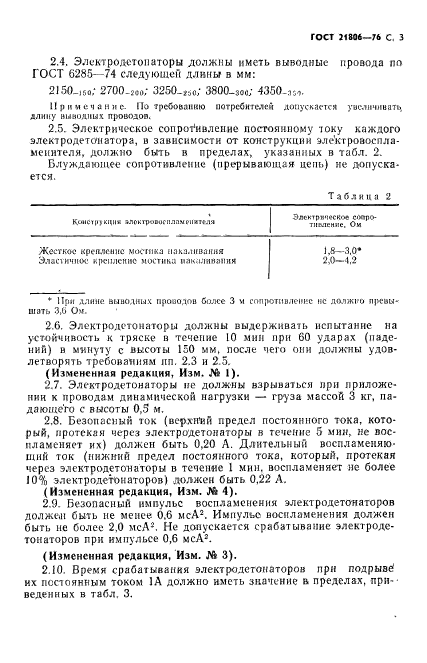

ГОСТ 21806-76 с. 3

2.4.    Элсктродетопаторы должны иметь выводные провода по ГОСТ 6285-74 следующей длины в мм:

2150-150/ 2700-гв»; 3250-1so/ 3800-зос,’ 4350-.и<».

Примечание- По требованию потребителей допускается увеличивать, длину выводных проводов.

2.5.    Электрическое сопротивление постоянному току каждого электродетонатора, в зависимости от конструкций элекгровоспла-меннтеля, должно быть в пределах, указанных в табл. 2.

Блуждающее сопротивление (прорывающая цепь) не допускается.

Таблица 2

Kuiici|i) кци« элежгровогпламринма

Эяск»рлч«с«ое сооро-тискяение, Ои

Жесткое крепление мостка накаливания ЭласгичнОс крепление мостика накаливания

1,8—3.0* 2,0-4,2

1

При длине выводных проаодов более 3 м сопротивление не должго повышать 3,0 О я.

2.6.    Электродстонаторы должны выдерживать испытание на устойчивость к тряске в течение 10 мни при 60 ударах (падений) в минуту с высоты 150 мм. после чего они должны удовлетворять требованиям пп. 2.3 и 2.5.

(Измененная редакция, Изм. № I).

2.7.    Электродетонаторы не должны взрываться при приложении к проводам динамической нагрузки — груза массой 3 кг, падающего с высоты 0,5 м.

2.8.    Безопасный ток (верхней предел постоянного тока, который, протекая через электродетонаторы в течение 5 мин, не воспламеняет их) должен быть 0.20 А. Длительный воспламеняющий ток (нижний предел постоянного тока, который, протекая через элсктродетопаторы в течение I мин, воспламеняет не более 10% электродетонаторов) должен быть 0.22 А.

(Измененная редакция, Изм. 4).

2.9.    Безопасный импульс воспламенения электродетонаторов должен быть не менее 0.6 мсА2. Импульс воспламенения должен быть не более 2.0 мсА*. Не допускается срабатывание элекгроде-тонаторов при импульсе 0,6 мсА2.

(Измененная редакция, Изм. № 3).

2.10.    Время срабатывания электродетонаторов при подрыве’ их постоянным током 1А должно иметь значение и пределах, приведенных в табл. 3.

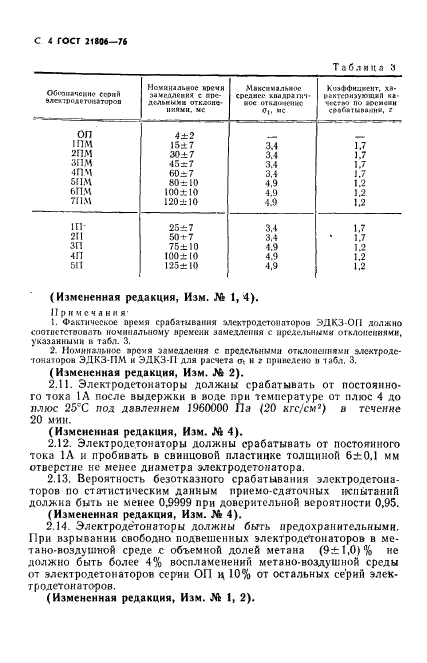

С < ГОСТ 218W-76

Таблица 3

Обозначение Серий меглюде ruita торов

Номинальное ирсчя замедления с предельными отклонениями. мс

Максимальное среднее Kiid^pini’i* мое отклонение 0(. «с

Коэффициент, хй-ргктсриауамцкЛ к»> ЧГ*Г1»Э по аесмсни «ра&мынання. г

ОП

4±2

1ПМ

\5±7

ЗА

1.7

2ПМ

30 ±7

3.4

1.7

зпм

45 = 7

3.4

1.7

4П.Ч

60±7

3.4

1.7

SUM

80=10

4.9

1.2

6ПМ

100*10

4.9

1.2

тпм

120 ±10

4.9

1.2

Ш

25±7

3.4

1.7

211

501-7

3.4

%

1.7

зп

7Б±Ю

4.9

1.2

1(Ю±Ю

4.9

1.2

125± 10

4.9

1.2

(Измененная редакция, Изм. № 1,4).

Примечания-

1.    Фактическое время срабатывания адектродстонаторов ЭДКЗ ОП должно соответствовать номинальному времени замедления с цредслышми отклонениями, указанными в табл. 3.

2.    Номинальное арсмя замедления с предельными отклонениями элсктроде-•гонаторов ЭДКЗ-ПМ и ЭДКЗ-Г1 для расчета ot и г приведено о табл. 3,

(Измененная редакция, Изм. № 2).

2.11.    Электродетонаторы должны срабатывать от постоянного тока 1Л после выдержки в воде при температуре от плюс 4 до плюс 2 5е С пол давлением 1960000 17а (20 хгс/см*) и течение 20 мин.

(Измененная редакция, Изм. № 4).

2.12.    Электродетонаторы должны срабатывать от постоянного тока 1А и пробивать в свинцовой пластинке толщиной 6±0,1 мм отверстие не менее диаметра электродетоиатора.

2.13.    Вероятность безотказного срабатывания элсктродегоиа-торов по статистическим данным лриемо-едэточных испытаний должна быть не менее 0,9999 при доверительной вероятности 0,95.

(Измененная редакция, Изм. № 4).

2.14.    Элекгроде’тонаторы должны быть предохранительными. При взрывании свободно подвешенных элекТродеГонаторов в мотано-воздушной среде с объемной долей метана (9±1,0)% не должно быть более 4% воспламенении мета но-воздушной среды от электродетонаторов серии ОП и 10% от остальных серий электродетонаторов.

(Измененная редакция, Изм. Jft 1, 2).

ГОСГ 21806—76 с. S

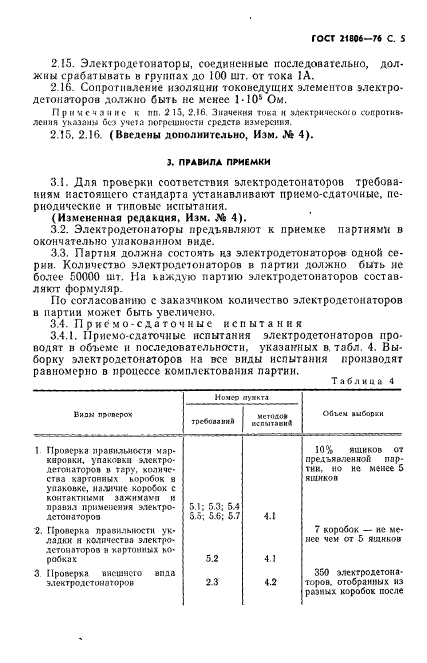

2.15.    Электродетонаторы, соединенные последовательно, должны срабатывать в группах до 100 шт. от тока 1А.

2.16.    Сопротивление изоляции токоведущих элементов электро-детонаторов должно быть не менее I-Ю5 Ом.

Примечание к пп. 2 15, 2.16. Значения тика н мектри ческою «/против-лен и я указаны Ос-r» учета погрешности средств измерения.

2.15. 2.16. (Введены дополнительно, Изм. № 4).

3. ПРАВИЛА ПРИЕМКИ

3.1.    Для проверки соответствия электродетонаторов требованиям настоящего стандарта устанавливают приемо-сдаточные, периодические и типовые испытания.

(Измененная редакция, Изм. Л 4).

3.2.    Электродетонаторы предъявляют к приемке партиями в окончательно упакованном виде.

3.3.    Партия должна состоять из электродетонаторгж одной серии. Количество электроде?онаторов в партии должно быть не более 50000 шт. На каждую партию электродетонаторов составляют формуляр.

По согласованию с заказчиком количество элсктродетонаторов в партии может быть увеличено.

3.4.    Приемо-сдаточные испытания

3.4.1. Приемо сдаточные испытания электродетонаторов проводят в объеме и последовательности, указанных в табл. 4. Выборку электродетонаторов на все виды испытания производят равномерно в процессе комплектования партии.

Таблица 4

Номер аупкта

Визы проверок

требований

мстодо»

1!{лмтаснД

Объем iu&odxh

1 Проверка правильности маркировки. упаковки эдектро-детонаторов » тару, количества картонных коробок в упаковке, наличие хоробок с контактными зажимами и правил применения электро-

5.1; 5.3; 5.4

4.1

10% ящиков от предъявленной партии, но не менее 5 яшнков

детонатороз

2. Проверка правильности укладки н количества электро-дстонптороэ и картонных ко

5.5; 5.6; 5.7

7 коробок — не менее чем от 5 ящиков

робках

3 Проверка внешнего впда

5.2

4 1

350 мекгродетона-

элсктродетонаторов

2.3

4.2

торов, отобранных из разных коробок после

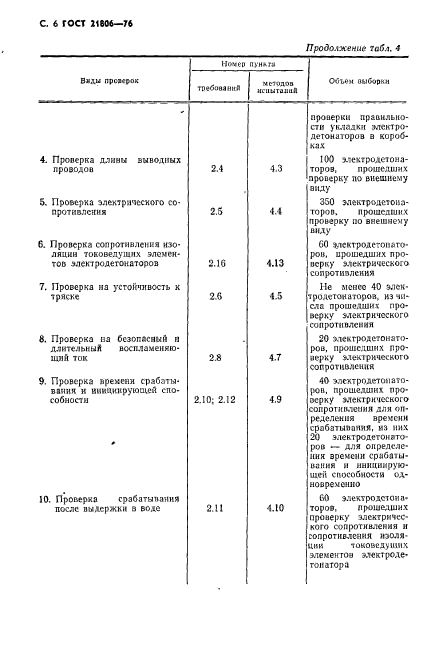

С. 6 ГОСТ 21606-76

Продолжение 7обд. 1

Hovep it>mro

Вади промрок

требования

методов

нашталий

Обьвм выборки

проверки правильности укладки электро-детонаторов а коробках

4. Проверка длины выводных проводов

2.4

4.3

100 электродетона-тороз, прошедших проверку по внешнему виду

5. Проверка электрического сопротивления

2.5

4.1

350 электродетона-тороо. прошедших проверку по внешнему виду

6. Проверка сопротивления изоляции токоведушнх элементов злектродегонаторов

2.16

4.13

60 %лсктродетои»го-рои. прошедших проверку электрического сопротивлении

7. Проверка из устойчивость к тряске

2.6

4.5

Не менее 40 элек* »роде той аторов, из чиста прошедших проверку электрического сопротивления

8. Проверка на безопасный п длительный воспламеняющий ток

2.8

4.7

20 -хгскгродетонато-ров, прошедших про-«ерку электрического сопротивления

9. Проверка времени срабатывания к инициирующей способности

Ф

2.10; 2.12

4.9

40 элехтродетонато-ров, прошедших про-оерку электрического сопротивления для определения времени срабатывания, из них 20 электродетонаторов — для определения времени срабатывания и инициирующей способности одновременно

10. Проверка срабатывания после выдержки в воде

2.11

4.10

60 электро детонаторов, прошедших проверку электрического сопротивления и сопротивления изоляции токоведушнх элементов электроде* гоиагора

ГОСТ 21806-76 с. 7

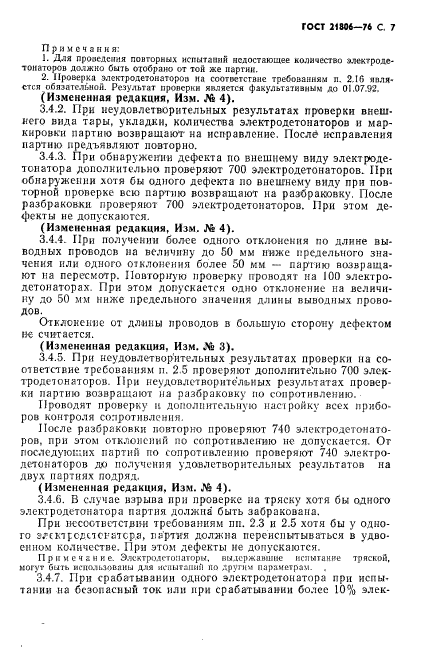

Примечания:

1.    Для проведения повторных испытаний недостающее количество алсктроде-тоиаторов должно быть отобрано от той же партии.

2.    Проверка электродетонзторов на соответствие требованиям п. 2.16 является обязательной. Результат проверки является факультативным до 01.07.92.

(Измененная редакция, Изм. Л* 4).

3.4.2.    При неудовлетворительных результатах проверки внешнего вида тары, укладки, количества электродетонаторов и маркировки партию возвращают на исправление. После исправления партию предъявляют повторно.

3.4.3.    При обнаружении дефекта по внешнему виду электродетонатора дополнительно проверяют 700 элсктродетонаторов. При обнаружении хотя бы одного дефекта но внешнему виду при повторной проверке всю партию возвращают на разбраковку. После разбраковки проверяют 700 электродетонаторов. При этом дефекты не допускаются.

(Измененная редакция, Изм. № 4).

3.4.4.    При получении более одного отклонения по длине выводных проводов на величину до 50 мм ниже предельного значения или одного отклонения более 50 км — партию возираща-ют на пересмотр. Повторную проверку проводят на 100 электро-детонаторах. При этом допускается одно отклонение на величину до 50 мм ниже предельного значения длины выводных проводов.

Отклонение от длины проводов в большую сторону дефектом не считается.

(Измененная редакция. Изм. .’6 3).

3.4.5.    При неудовлетворительных результатах проверки на соответствие требованиям п. 2.5 проверяют дополнительно 700 элсктродетонаторов. При неудовлетворительных результатах проверки партию возвращают на разбраковку по сопротивлению.

Проводят проверку и дополнительную настройку всех приборов контроля сопротивления.

После разбраковки повторно проверяют 740 элекгродетонато-ров. при этом отклонений по сопротивлению не допускается. Ог последующих партий по сопротивлению проверяют 740 электро-детонаторов до получения удовлетворительных результатов на двух партиях подряд.

(Измененная редакция. Изм. № 4).

3.4.G. В случае взрыва при проверке на тряску хотя бы одного электродетонатора партия должна быть забракована.

При несоответствии требованиям пн. 2.3 и 2.5 хотя бы у одного з/смрслоогатсра» партия должна переиспьпываться в удвоенном количестве. При этом дефекты не допускаются.

Примечание. Элсхтролотопаторы, выдержавшие испытание тряской, могут быть исполиздваны для испытаний по другим параметрам. .

‘3.4.7. При срабатывании одного электродетонатора при испы-танин на безопасный ток или при срабатывании более 10% элек-

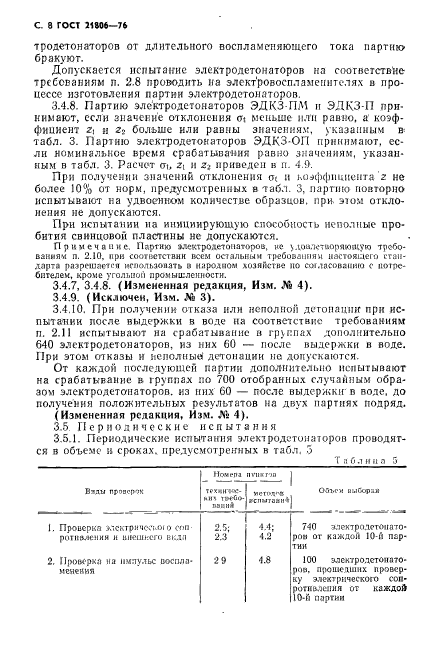

С. 8 ГОСТ 21W6-76

тродетонаторов от длительного воспламеняющего тока партию бракуют.

Допускается испытание элсктродетонаторов на соответствие требованиям п. 2.8 проводить на элект’ровоспламенителях и процессе изготовления партии электродстонаторов.

3.4.8.    Партию элсктродетонаторов ЭДКЗ-ПМ и ЭДКЗ-П принимают, если значение отклонения oi меньше или равно, а коэффициент г, и 2г больше или равны значениям, указанным в табл. 3. Партию элсктродетонаторов ЭДКЗ-ОП принимают, если номинальное время срабатывания равно значениям, указанным в табл. 3. Расчет t и приведен в п. 4.‘>.

При получении значений отклонения о< и коэффициента г не более 10% от норм, предусмотренных в табл. 3, партию повторно испытывают на удвоенном количестве образцов, при этом отклонения не допускаются.

При испытании на инициирующую способность неполные пробития свинцовой пластины не допускаются.

Примечание. Партию Мектродетопаторов, не >лоил<тиоряюо;ую требованиям п. 2.10. при соответствии веем остальным требованиям настоящею стандарта разрешается игпольэояать о народном хозяйств но согласованию <■ потребителем, кроме угольной промышленности.

3.4.7, 3.4.8. (Измененная редакция, Изм. № 4).

3.4.9.    (Исключен, Изм. ЛЬ 3).

3.4.10.    При получении отказа или неполной детонации при испытании после выдержки в воде на соответствие требованиям п. 2.11 испытывают на срабатывание в группах дополнительно 640 элсктродетонаторов, из них G0 — после выдержки в воде. При этом отказы и исполные* детонации но допускаются.

От каждой последующей партии дополнительно испытывают на срабатывание в группах по 700 отобранных случайным образом элсктродетонаторов. из них 60 — после выдержки в воле, до получения положительных результатов на двух партиях подряд.

(Измененная редакция, Изм. ЛЬ 4).

3.5 Периодические испытания

3.5.1. Периодические испытания электродстонаторов проводятся в объеме и сроках, предусмотренных в табл. о

Таблица 5

Mr.vriu

IIVII * DO » ~

В тли Проверок

тгхчи’»»:-

ЫП

пава*

wetw*

гспытаяи*

OOl.cM iiuiGopaM

1. Проверка элсктричееммо’ con-ропнмения и внешнего вкдл

-1

I

4.4;

4.2

740 злектродетонато-рои or каждой IO-i’i партии

2. Проверка на импульс воспламенения

29

4.8

100 электродстоиато-ров, прошедших проверку электрического сои-ротнадеиия от каждой 10-й партии

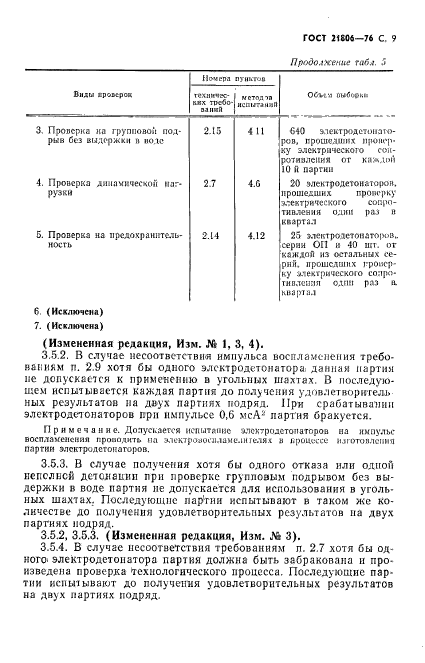

ГОСТ 21606—76 С. 9

Продолжение ratЪл. Л

Нс-чсра

пунктов

Виды гроксрск

технических пк<ю алниП

мото,пп

исшгамаП

OGVt’.l (iMtiOCKU

3. Проверка на групповой подрыв без выдержки п иоде

2.15

4 11

640 электродетонаго-рев, прошедших пронорку электрического сопротивления от калдиА 10 ft партии

4. Проверка динамической нагрузки

2.7

4.G

20 »лектродетонаго|юв. прошедших прочерку х^сктричсского сопротивлении один раз я квартал

Б. Проверка на предохранительное п>

2.14

4.12

25 эл«ктроастонаго|>1>в.. серии ОП и 40 шт. or каждоА из остальных серий. прошедших прочерку зиекгрического сопротивления один раз а квартал

6.    (Исключена)

7.    (Исключена)

(Измененная редакция, Изм. № 1, 3, 4).

3.5.2.    В случае несоответствия импульса воспламенения требованиям п. 2.9 хотя бы одного элсктродстонатора; данная партия не допускает си к применению в угольных шахтах. В последующем испытывается каждая партия до получения удовлетвори ге,и> ных результатов на двух партиях подряд. При срабатывании электродетонаторов при импульсе 0,6 мсА* партия бракуется.

Примечание. Допускается испытание электродстопаторов на импульс воспламенения пропалить на электро*осиламе.1 щелях в процессе «иготовленип партии электродетонаторов.

3.5.3.    В случае получения хотя бы одного отказа или одной пспслнсй дстслаини при проверке групповым подрывом без выдержки в воде партия не допускается для использования в угольных шахтах. Последующие партии испытывают в таком же количестве до получения удовлетворительных результатов на двух партиях подряд.

3.5.2, 3.5.3. (Измененная редакция, Изм. № 3).

3.5.4.    В случае несоответствия требованиям п. 2.7 хотя бы одного, электродетонатора партия должна быть забракована и произведена проверка технологического процесса. Последующие партии испытывают до получения удовлетворительных результатов на двух партиях подряд.

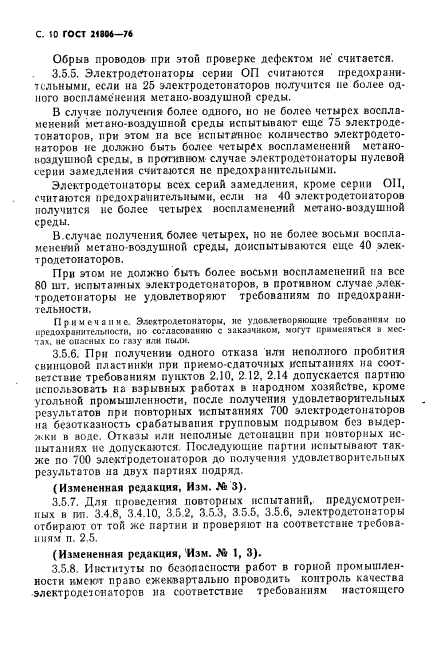

С. to ГОСТ 21806-76

Обрыв проводов при этом проверке дефектом не считается.

3.5.5.    Электродегонаторы серии ОП считаются предохранительными, если на 25 электродстонаторов получится не более одного воспламенения метано-воздушной среды.

В случае получения более одного, но не болео четырех воспламенений метано-воздушной среды испытывают еще 75 электродетонаторов, при этом на все испытанное количество элекгродето-наторов не должно быть более четырйх воспламенений метано-иоздушной среды, в противном случае электродетонаторы нулевой серии замедления считаются не предохранительными.

Электродетонаторы всех серий замедления, кроме серии 011, считаются предохранительными, если на 40 электродстонаторов получится не более четырех воспламенений метано-воздушной среды.

В.случае получения более четырех, но не более восьми воспламенений метано воздушной среды, донспытываются еще 40 электродетонаторов.

При этом не должно быть более восьми воспламенений на все 80 шт. испытанных электродетонаторов, в противном случае .элок-тродетонаторы не удовлетворяют требованиям по предохранн-тельности.

Примечание. Элежтролетонаторы. не удовлетворяющие требованиям по нредохранитслыюсти, по согласованию с заказчиком, могут применяться а местах, не опасных г.о газу или пыли.

3.5.6.    При получении одного отказа или неполного пробития свинцовой пластинк’и при приемо-сдаточных испытаниях на соответствие требованиям пунктов 2.10, 2 12. 2.14 допускается партию использовать на взрывных работах в народном хозяйстве, кроме угольной промышленности, после получения удовлетворительных результатов при повторных испытаниях 700 электродстонаторов па безотказность срабатывания групповым подрывом без выдержки в воде. Отказы или неполные детонации при повторных испытаниях не допускаются. Послодующие партии испытывают также по 7С0 электродстонаторов до получения удовлетворительных результатов на двух партиях подряд.

(Измененная редакция, Изм. № 3).

3.5.7.    Для проведения повторных испытаний,, предусмотренных в пп. 3.4.8, 3.4.10, 3.5.2, 3.5.3, 3.5.5, 3.5.6, электродетонаторы отбирают от той же партии и проверяют на соответствие требованиям п. 2.5.

(Измененная редакция, ‘Изм. № 1, 3).

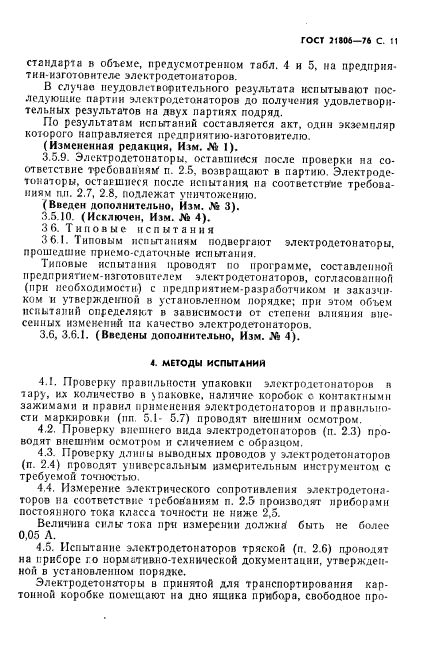

3.5.8.    Институты по безопасности работ в горной промышленности имеют право ежеквартально проводить контроль качества электродстонаторов на соответствие требованиям настоящего

ГОСТ 21*06—76 С. «1

стандарта в объеме, предусмотренном табл. 1 и 5, на предпрня-тин-изготовителе электродетонаторов.

В случае неудовлетворительного результата испытывают последующие партии элсктродетонаторов до получения удовлетворительных результатов на двух партиях подряд.

По результатам испытаний составляется акт, один экземпляр которого направляется прсдприятию-изготонитслю.

(Измененная редакция, Изм. № I).

3.5.9.    Электродетонаторы, оставшиеся после проверки на соответствие требованиям’ п. 2.5, возвращают в партию. Электродетонаторы. оставшиеся после испытания на соответствие требованиям пи. 2.7, 2.8, подлежат уничтожению.

(Введен дополнительно, Йзм. ЛЬ 3).

3.5.10.    (Исключен, Изм. ЛЬ 4).

3 6. Типовые испытания

3 6 1. Типовым испытаниям подвергают электродетонаторы, прошедшие приемо-сдаточные испытания.

Типовые испытания проводят по программе, составленной предприятием-изготовителем электродетонаторов, согласованной (при необходимости) с нредприятием-разработчиком и заказчиком и утвержденной в установленном порядке; при этом объем испытаний определяет в зависимости от степени влияния внесенных изменений на качество элсктродетонаторов.

3.6, 3.6.1. (Введены дополнительно, Изм. .4? 4).

4. МЕТОДЫ ИСПЫТАНИИ

4.1.    Проверку правильности упаковки электродстонаторов в тару, их количество в упаковке, наличие коробок с контактными зажимами и правил применения электродстонаторов и правильности маркировки (пп. 5.1- 5.7) проводят внешним осмотром.

4.2.    Проверку внешнего вида электродстонаторов (п. 2.3) проводят внешним осмотром и сличением с образцом.

4.3.    Проверку длины выводных проводов у электродстонаторов (п. 2.4) проводят универсальным измерительным инструментом с требуемой точностью.

4.4.    Измерение электрического сопротивления электродетонаторов на соответствие требованиям п. 2.5 производят приборами постоянного тока класса точности не ниже 2,5.

Величина силы тока при измерении должна быть не более 0,05 Л.

4.5.    Испытание электродетонаторов тряской (п. 2.6) проводят на приборе го нормативно-технической документации, утвержденной в установленном порядке.

Электродегонэторы и принятой для транспортирования картонной коробке помещают на дно ящика прибора, свободное про-

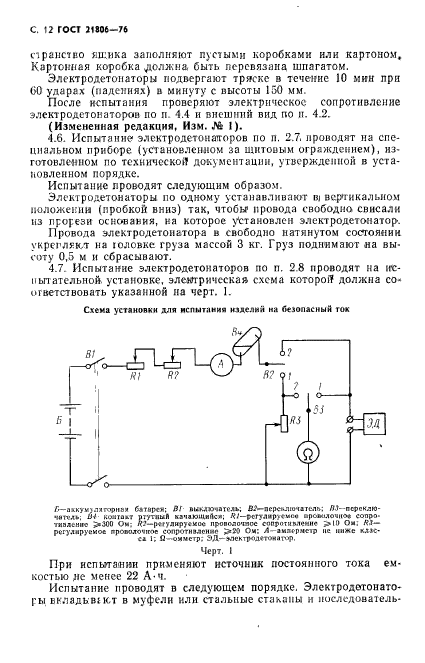

С. 12 ГОСТ 21806-76

странство ящика заполняют пустыми коробками или картоном. Картонная корсбка должна быть перевязана шпагатом.

Элсктродетонаторы подвергают тряске в течение 10 мин при (Ю ударах (падениях) и минуту с высоты 150 мм.

После испытания проверяют электрическое сопротивление электродетонаторов по н. 4.4 и внешний вид но и. 4.2.

(Измененная редакция, Изм. № I).

4.6.    Испытание* элсктродетонатгоров по п. 2.7. проводят на специальном приборе (установленном за щитовым ограждением), изготовленном по технической документации, утвержденной в установленном порядке.

Испытание проводят следующим образом.

Элсктродетонаторы по одному устанавливают bi вертикальном положении (пробкой вниз) так, чтобы провода свободно свисали из прорези основания, ка которое установлен электродетонатор.

Провода электродетонатора в свободно натянутом состоянии укреглякл на юловке груза массой 3 кг. Груз поднимзют на высоту 0,5 м и сбрасывают.

4.7.    Испытание электродетонаторов по п. 28 проводят на испытательной установке, электрическая схема которой должна соответствовать указанной на черт. 1.

Схема установки для испытания изделий на безопасный ток

/>—аккумуляторная батарея; ВI аимючагел*; вЛ-псрсмгачатсл»; Л»- переключатель; 04 контакт ртутный вачаЮЩяЛся; регулируемо* оро*илочио« сопротивление >300 Ом; А!.’—р«(улиру<иас прокмочвое сопротивление >10 Он; КЗ— регулируемое проволочное сопротивление >20 Ом; Л-аия«рметр не ниже МУС-<а I; О—омметр; ЭЛ-электродето*a i v)p,

Черт. I

При испытании применяют источник постоянного тока емкостью ле менее 22 Ач.

Испытание проводят в следующем порядке. Электродотонато-ры вкладьвлет в муфели или стальные стаканы н последователь-

ГОСТ 21806—76 С. 13

но соединяют их в группу по 20 шт., провода крайних изделий присоединяют к клеммам.

Переключатель ВЗ устанавливают в положение /.

Омметром измеряют величину сопротивления группы электродетонаторов.

Переключатель ВЗ переводят в положение 2 и реостатом R3 устанавливают по омметру сопротивление, равное сопротивлению группы электродетонаторов.

Переключатель В2 устанавливают в положение /, а переключатель ВЗ— в нейтральное положение; выключателем В1 включают питание и замыкают ртутный качающийся контакт В4.

С помощью реостатов R1 и R2 устанавливают по амперметру ток (0,200 ±0,005) AI для: испытаний на безопасный ток и. размыкают контакг В4. Переключатель В2 приводят в положение 2 и на 5 м’нн замыкают контакт В4. По истечении 5 мин размыкают контакты В4 и В1, переключатель В2 переводят в нейтральное положение, и эти же электродетонаторы испытывают на длительный воспламеняющий ток от (0,220± 0,005) А в течение 1 мин. Порядок подготовки и проведение испытания аналогичны испытанию на безопасный ток.

(Измененная редакция, Изм. № 4).

4.8. Испытание электродетонаторов на импульс воспламенения (п. 2.9) проводят с помощью испытательной установки, электрическая схема которой должна соответствовать указанной на черт. 2.

01-выключатель; D2—выключатель: ВЯ— ртутный качлющивс* контакт; RI— регулируемое проволочим сопротивление    I —3 кОм: ft?—испрееолотмое сопротивле

ние >10-30 кОм. ИЗ—регулируемое проволочное сопротивление >20 Ок; С/~!й± 2:10% мк<>. V— KUlVlMetp ие ниже класса 1. Q—омметр вс ииже класса I: JA— улентродстонатор: Vp,4-250 В

Черт. 2

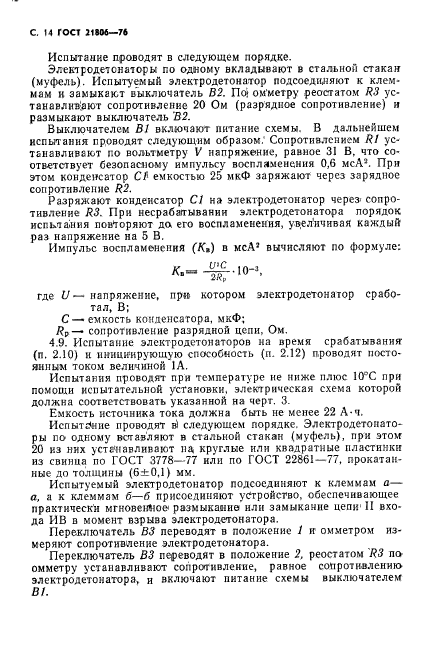

С. 14 ГОСТ J1M&— 76

Испытаиие проводят в следующем порядке.

Электродетснаторы по одному вкладывают в стальной стакан (муфель). Испытуемый электродетонатор подсоединяют к клеммам и замыкают выключатель В2. По* омметру реостатом R3 устанавливают сопротивление 20 Ом (разрядное сопротивление) и размыкают выключатель Ъ2.

Выключателем В1 включают питание схемы. В дальнейшем испытания проводят следующим образом. Сопротивлением RI устанавливают по вольтметру V напряжение, равное 31 В. что соответствует безопасному импульсу воспламенения 0,6 мсА*. При этом конденсатор Cf емкостью 25 мкФ заряжают через зарядное сопротивление R2.

Разряжают конденсатор С/ на электродетоиатор через1 сопротивление R3. При несрабатывании электродетонатора порядок испытания повторяют до его воспламенения, увеличивая каждый раз напряжение на 5 В.

Импульс воспламенения (ТС») в мсА* вычисляют по формуле:

где U— напряжение, при котором электродетонатор сработал, В;

С—емкость конденсатора, мкФ;

Яр— сопротивление разрядной цепи, Ом.

4.9. Испытание электродетонаторов на время срабатывания (п. 2.10) к инициирующую способность (п. 2.12) проводят постоянным током величиной IA.

Испытания проводят при температуре не ниже плюс 10°С при помощи испытательной установки, электрическая схема которой должна соответствовать указанной на черт. 3.

Емкость источника тока должна быть не менее 22 А ч.

Испытание проводят в) следующем порядке. Элсктродетонато-ры по одному вставляют в стальной стакан (муфель), при этом 20 кз них устанавливают на круглые или квадратные пластинки из свинца по ГОСТ 3778-77 или по ГОСТ 22861-77, прокатанные до толщины (6±0,1) мм.

Испытуемый электродетонатор подсоединяют к клеммам а— о, а к клеммзм 6—6 присоединяют устройство, обеспечивающее практически мгновенное* размыкание или замыкание цепи1 II входа ИВ в момент взрыва электродетонатора.

Переключатель ВЗ переводят в положение 1 и омметром измеряют сопротивление электродетонатора.

Переключатель ВЗ переводят в положение 2, реостатом R3 по омметру устанавливают сопротивление, равное сопротивлению электродетонаторэ, и включают питание схемы выключателем В/.

ГОСТ 11806-76 С. 15

Схема установки дли испытания иа время срабатывания

£-аккумулиго?|1£я батарея; Э/— выключатель: В?— переключатель: 0?—переключатель; /?<—ртутвив качаеаааИс* ковтант; Я/—регулируемо* проаоличиос сопротивление >Э00 On; RJ-регулируемое проволочное свярогаамиис >10 Ом; Кг-регчлиругыог проволочное сооротаплеяж >20 Ov: А—амперметр не ниже М*£-Сп I. а — Очметр; //Я—нзыернп>лк времени: .ЭД—»дектролегопа тор; РУ— усгр-<А-ство. оОеспечилошсс размккааие и.ти зичыкакие цепи II *.«чл* ИВ при взрыве ЭЛ.

Черт. 3

Переключатель В2 ставят в положение /, а переключатель ПЗ — в нейтральное положение, замыкают контакт В4 » реостатами RI и R2 по амперметру устанавливают ток величиной 1А.

Переключатель В2 ставят в положение 2 и замыкают контакт

В4.

Срабатывание электродетонатора вызывает разрыв или размыкание цени II входа измерителя времени, чем достигается фиксирование момента взрыва.

Время от момента пуска до момента остановки измерителя времени ИВ фиксируется но шкале прибора.

Измерение времени срабатывания производят электронным секундомером или осциллографом с погрешностью не более ±5%.

При этом определяют по формулам:

среднее, арифметическое значение времени срабатывания

среднее квадратичное отклонение ot;

коэффициент z, характеризующий качество электродетонаторов по времени срабатывания.

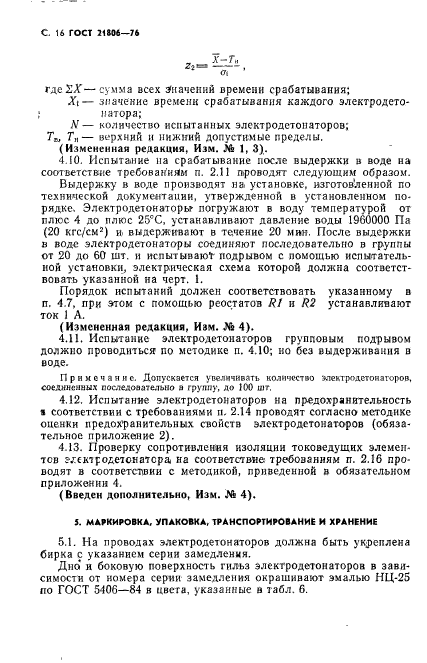

С. 16 ГОСТ 21SM—76

где!А’—сумма всех Значений времени срабатывания;

A’i— значение времени срабатывания каждого электродето-;    натора;

Дг— количество испытанных электродетонаторов;

Т» Т„— верхний и нижний допустимые пределы.

(Измененная редакция, Изм. № 1, 3)..

4.10.    Испытание на срабатывание после выдержки в воде на соответствие требованиям п. 2.11 проводят следующим образом.

Выдержку в воде производят на установке, изготовленной по технической документации, утвержденной в установленном порядке. Электродетонаторы погружают в воду температурой от плюс 4 до плюс 25еС, устанавливают давление воды 1960000 Па (20 кгс/смг) и> выдерживают в течение 20 мин. После выдержки и воде электродетонаторы соединяют последовательно в группы от 20 до 60 шт. и испытывают подрывом с помощью испытательной установки, электрическая схема которой должна соответствовать указанной на черт. 1.

Порядок испытаний должен соответствовать указанному в п. 4.7, при этом с помощью реостатов /?/ и R2 устанавливают ток 1 А.

(Измененная редакция, Изм. № 4).

4.11.    Испытание электродетонаторов групповым подрывом должно проводиться по методик

Понравилась статья? Поделиться с друзьями:
Стройсоветы
