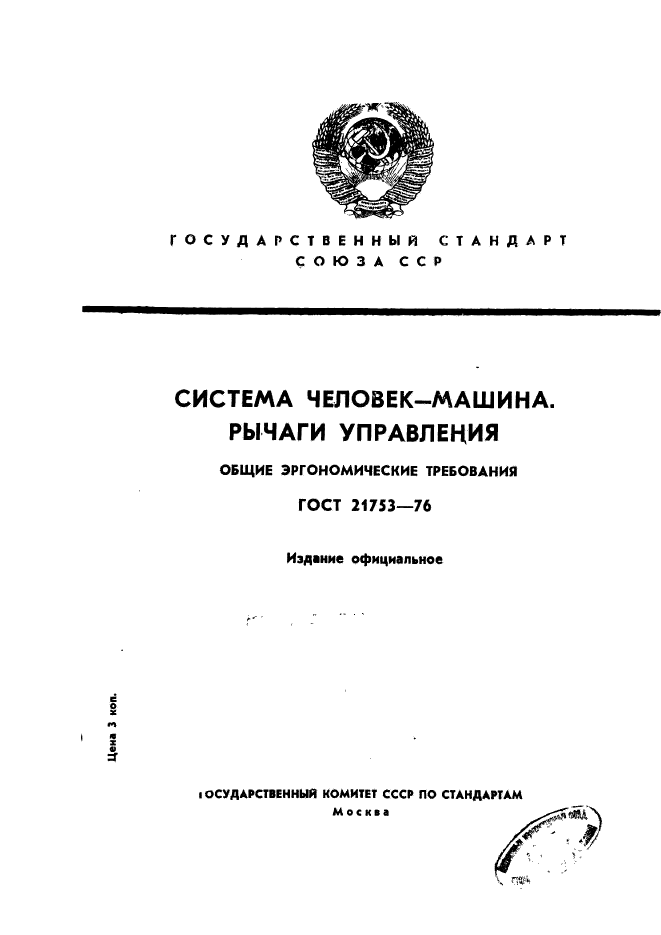

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ЧЕЛОВЕК—МАШИНА. РЫЧАГИ УПРАВЛЕНИЯ

ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 21753-76

Издание официальное

Цена 3 коп.

ЮСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ ^Мо<кв»

УДК 62-514.1 : 65.011.56 : 331.015.11 : 006.354    Групп*    Т51

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ЧЕЛОВЕК—МАШИНА. РЫЧАГИ УПРАВЛЕНИЯ

ГОСТ

21753-76*

Общие эргономические требования

Mitii-macliiiic system. Cuilrol levers. General ergonomic requirements

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 апреля 1976 г. № 952 срок введения установлен

с 01.01.77

Проверен а 1981 г. Постановлением Госстандарта от 30.11.01 N* 5153

срок действия продлен    до    01.01.92

Настоящий стандарт распространяется на рычаги управления систем человек — машина, предназначенные для выполнения ступенчатых переключении и плавного динамического регулирования одной или двумя руками, и устанавливает к ним эргономические требования.

В стандарте учтены требования рекомендации ИСО 440.

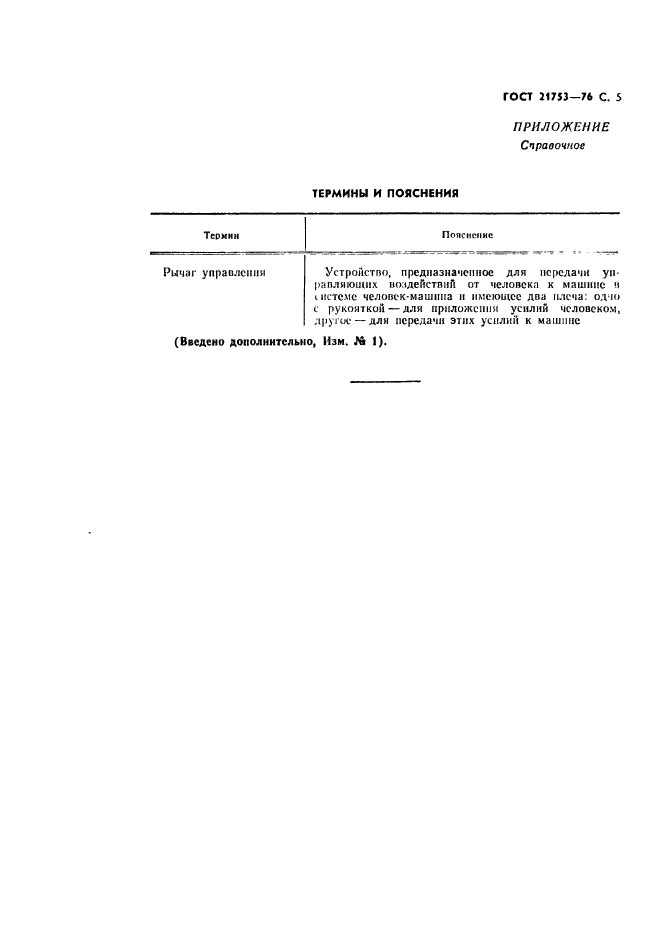

Термины, применяемые в настоящем стандарте, и пояснения к ним приведены в справочном приложении.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Минимальная длина свободной части рычага управления (вместе с рукояткой) в любом его положении должна быть не менее 50 мм — для захвата пальцами и 150 мм — для захвата всей кистью.

1.2.    Форма и размеры рукояток рычагов должны обеспечивать максимальное удобство их захвата и падежного удержания в процессе управления. При этом предпочитают рукоятки с плавными округлыми формами, близкими к шаровидной и удлиненной — цилиндрической, тщательно обработанной гладкой или рифленой поверхностью без острых углов и заусенцев.

1.3.    Рукоятки рычагов, используемых в условиях низкой тем-

пературы окружающей среды, должны изготовляться из матерна-Издание официальное    Перепечатка    воспрещена

*    *    Переиздание    (ноябрь    1986    г.)    с Изменением А? /,

утвержденным в ноябре 1981 г. (МУС 2—82).

© Издательство стандартов, 1987

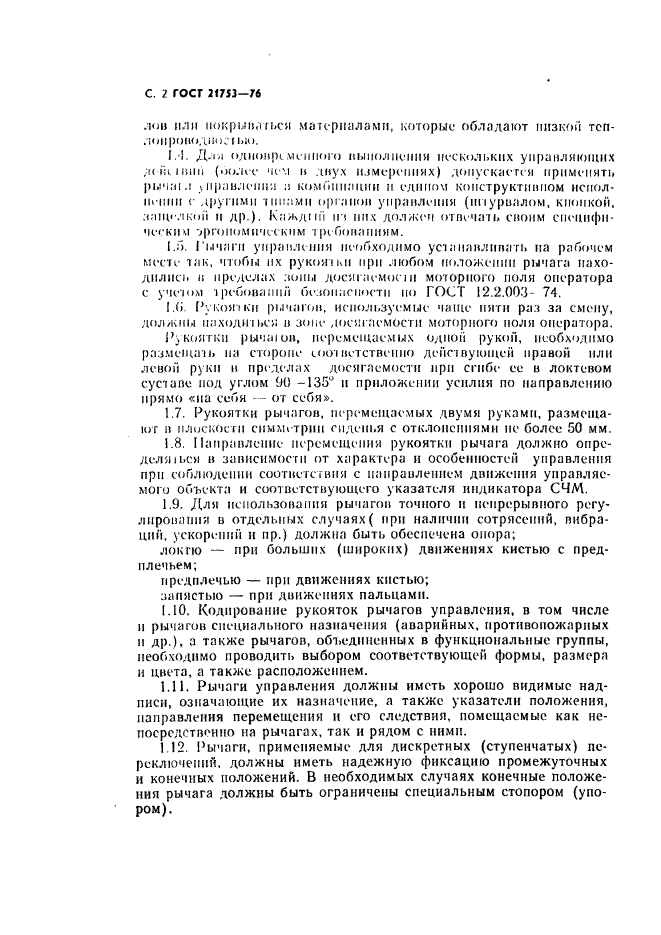

С. г ГОСТ 21753—76

лов или покрываться материалами, которые обладают низкой теп-

.ЮИрОИОДНО~|ЫО.

1.1. Для одновременного выполнения нескольких управляющих (оолее чем и двух измерениях) допускается применять рмчии vправления н комбинации и едином конструктивном исполнении <• другими тинами органов управления (нпурвалом, кнопкой, ашцелкон и др.). Каждпй in них должен отвечать своим специфическим эргономическим т рсбоваиним.

1.5.    Гычаги управления необходимо устанавливать на рабочем месте так, чтобы их рукоятки при любом положении рычага находились в пределах попы досягаемойп моторного поля оператора с учетом требовании безопасности но ГОСТ 12.2.003— 74.

1.6.    Рукоятки рычагов, используемые чаше пяти раз за смену, должны находиться в зоне досягаемости моторного ноля оператора.

Рукоятки рычаюв, перемещаемых одной рукой, необходимо размещать па стороне соответственно действующей правой или левой руки в пределах досягаемости при сгибе ее в локтевом суставе иод углом 00 -135» и приложении усилия по направлению прямо спа себя — от себя».

1.7.    Рукоятки рычагов, перемещаемых двумя руками, размещают в плоскости симметрии сиденья с отклонениям и нс более 50 мм.

1.8.    Направление перемещения рукоятки рычага должно определяйся в зависимости от характера и особенностей управления при соблюдении соответствия с направлением движения управляемого объекта и соответствующего указателя индикатора СЧМ.

1.9.    Для использования рычагов точного и непрерывного регулировании в отдельных случаях( при наличии сотрясений, вибраций. ускорений и пр.) должна быть обеспечена опора;

локгю — при больших (широких) движениях кистью с предплечьем;

предплечью — при движениях кистью;

запястью — при движениях пальцами.

1.10.    Кодирование рукояток рычагов управления, в том числе и рычагов специального назначения (аварийных, противопожарных и др.), а также рычагов, объединенных в функциональные группы, необходимо проводить выбором соответствующей формы, размера и цвета, а также расположением.

1.11.    Рычаги управления должны иметь хорошо видимые надписи, означающие их назначение, а также указатели положения, направления перемещения и его следствия, помещаемые как непосредственно на рычагах, так и рядом с ними.

1.12.    Рычаги, применяемые для дискретных (ступенчатых) переключений. должны иметь надежную фиксацию промежуточных и конечных положений. В необходимых случаях конечные положения рычага должны быть ограничены специальным стопором (упором).

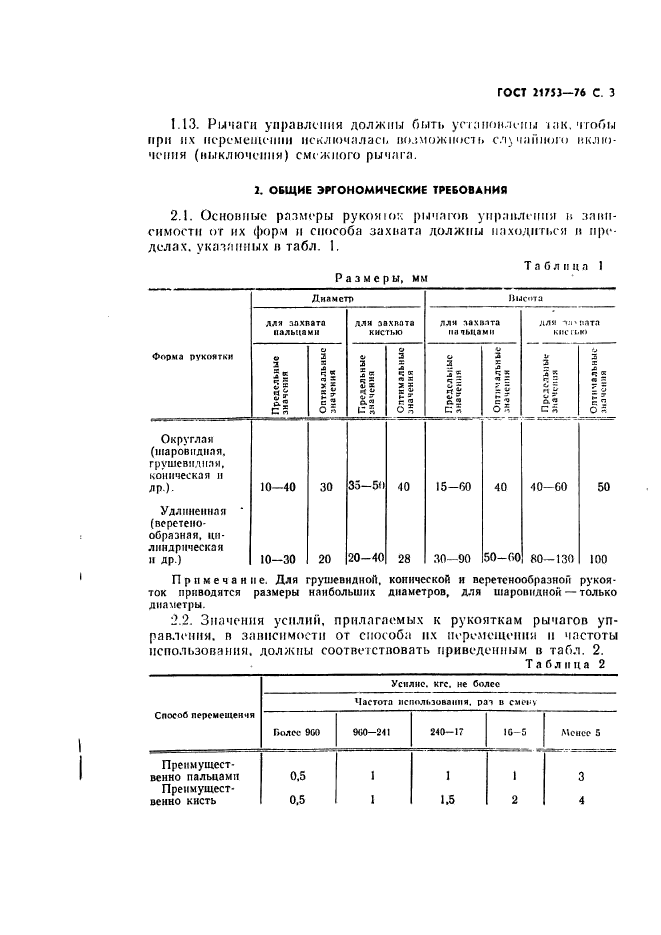

ГОСТ 21753-76 с. 3

1.13. Рычаги управлении должны быть установлены так. чтобы при их перемещении исключалась иолможноси, случайного нклю-чения (ныключеппя) смежного рычага.

2. ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Основные размеры рукойюк рычагов управлении в зависимости от их форм и способа захвата должны находиться в пределах. указанных в табл. 1.

Примечание. Для грушевидной, конической и веретенообразной рукояток приводятся размеры наибольших диаметров, для шаровидной — только диаметры.

2.2. Значения усилии, прилагаемых к рукояткам рычагов управления. п зависимости от способа их перемещения и частоты использования, должны соответствовать приведенным в табл. 2.

Таблица 2

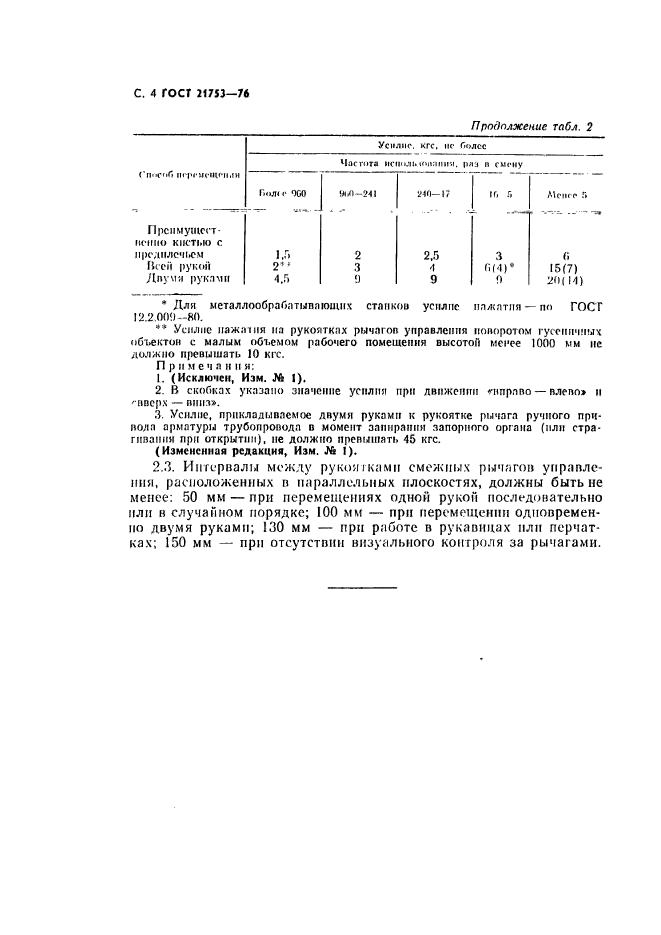

С. 4 ГОСТ 21753-76

* Для металлообрабатывающих станков усилие нажатия — по ГОСТ 12.2.009-80.

** Усилие иажашя иа рукоятках рычагов управления попоротом гусеничных объектов с малым объемом рабочего помещения высотой менее 1000 мм не должно превышать 10 кгс.

П р и м е ч а и и я:

1.    (Исключен, Изм. № I).

2.    В скобках указано значение усилил при движении гнпрлво — влево» и ‘пверх — вниз».

3.    Усилие, прикладываемое двумя руками к рукоятке рычага ручного приводя арматуры трубопровода в момент запирания запорного органа (или стра-гипания при открытии), не должно превышать 45 кгс.

(Измененная редакция, Изм. № 1).

2.3. Интервалы между рукоятками смежных рычагов управлении, расположенных в параллельных плоскостях, должны быть не менее: 50 мм — при перемещениях одной рукой последовательно или в случайном порядке; 100 мм — при перемещении одновременно двумя руками; 130 мм — при работе в рукавицах или перчатках; 150 мм — при отсутствии визуального контроля за рычагами.
