ГОСТ 21667-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАРТОГРАФИЯ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Издание официальное
БЗ 4 -2002
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
ГОСТ 21667-76
Изменение ЛЬ 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 19 от 24.05.2001)
За принятие изменения проголосовали:
|
Нанменоплнне юсударстпа |
Накыенонание национальною органа по стандартизации |
|
Республика Армения |
Ар м госстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |

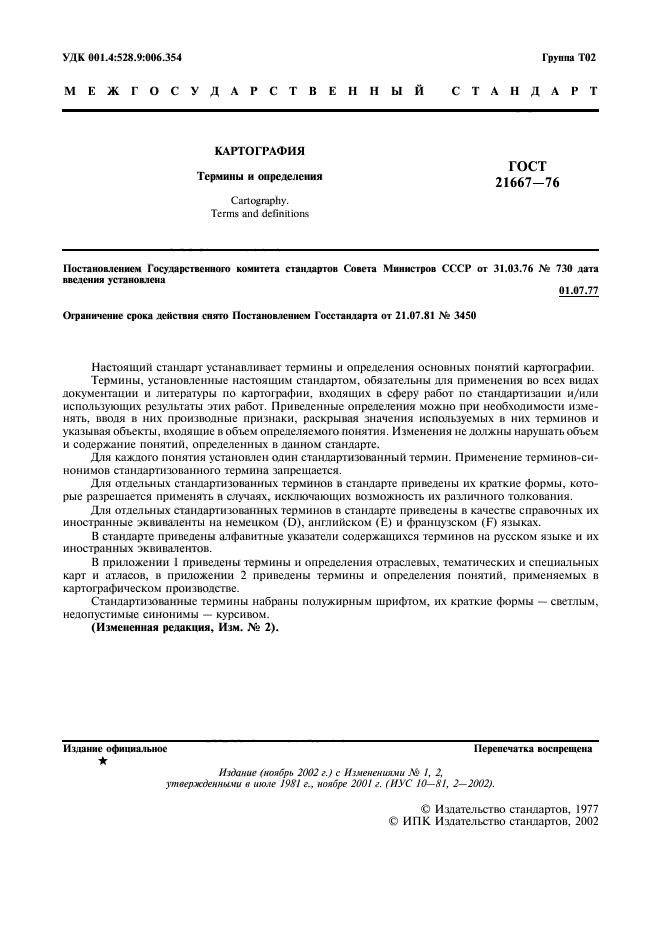

УДК 001.4:528.9:006.354 Группа Т02
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАРТОГРАФИЯ
ГОСТ
Термины и определения 21667_76
Cartography.
Terms and definitions
Постановлением Государственного комитета стандартов Совета Министров СССР от 31.03.76 № 730 дата введения установлена
01.07.77
Ограничение срока действия снято Постановлением Госстандарта от 21.07.81 № 3450
Настоящий стандарт устанавливает термины и определения основных понятий картографии.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы по картографии, входящих в сферу работ по стандартизации и/или использующих результаты этих работ. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов и указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается.
Для отдельных стандартизованных терминов в стандарте приведены их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их иностранные эквиваленты на немецком (D), английском (Е) и французском (F) языках.
В стандарте приведены алфавитные указатели содержащихся терминов на русском языке и их иностранных эквивалентов.
В приложении I приведены термины и определения отраслевых, тематических и специальных карт и атласов, в приложении 2 приведены термины и определения понятий, применяемых в картографи чес ко м п рои зводстве.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы — светлым, недопустимые синонимы — курсивом.
(Измененная редакция, Изм. № 2).
Издание официальное Перепечатка воспрещена
★
Издание (ноябрь 2002 г.) с Изменениями № I, 2, утвержденными в июле 1981 г.. ноябре 2001 г. (НУС 10— HI, 2—2002).
© Издательство стандартов, 1977 О ИIIК Издательство стандартов, 2002

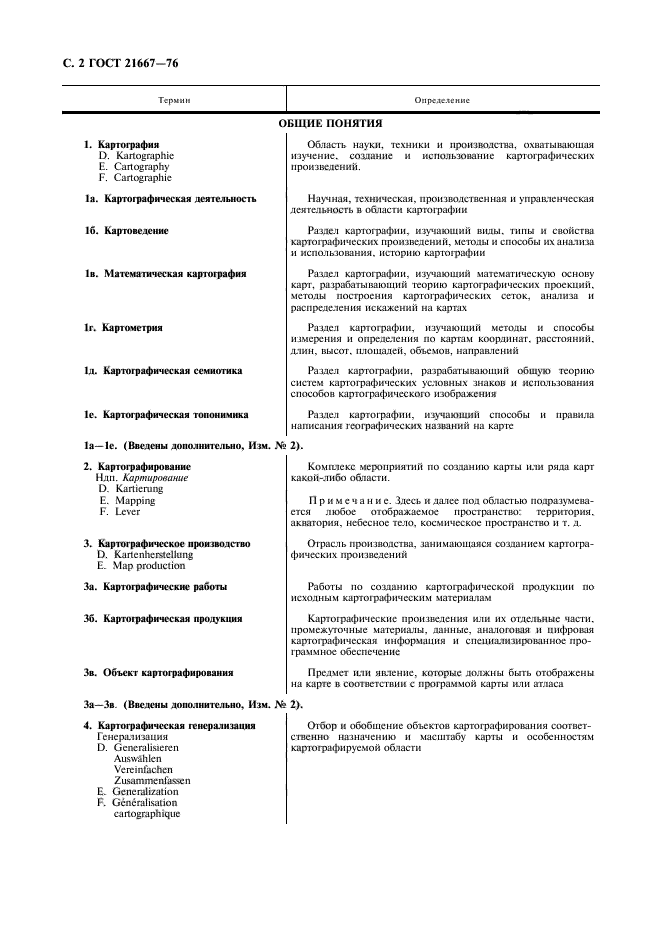

С. 2 ГОСТ 21667-76
Термии
Определение
ОБЩИЕ ПОНЯТИЯ
Область науки, техники и производства, охватывающая изучение, создание и использование картографических произведений.
1. Картография
D. Kartographie
E. Cartography
F. Cartographic
la. картографическая деятельность
Научная, техническая, производственная и управленческая деятельность в области картографии
Раздел картографии, изучающий виды, типы и свойства картографических произведений, методы и способы их анализа и использования, историю картографии
Раздел картографии, изучающий математическую основу карг, разрабатывающий теорию картографических проекций, методы построения картографических сеток, анализа и распределения искажений на каргах
Раздел картографии, изучающий методы и способы измерения и определения по каргам координат, расстояний, длин, высот, площадей, объемов, направлений
Раздел картографии, разрабатывающий общую теорию систем картографических условных знаков и использования способов картографического изображения
16. Картоведение
1в. Математическая картография
1г. Картометрия
1л. Картографическая семиотика
Раздел картографии, изучающий способы и правила написания географических названий на карге
1е. Картографическая топонимика
1а—1е. (Введены дополнительно. Изм. -\? 2).
2. Картографирование
Нди. Картирование
D. Kartierung
E. Mapping
F. Lever
Комплекс мероприятий по созданию карты или ряда карг какой-либо области.
П р и м е ч а н и с. Здесь и далее под областью подразумевается любое отображаемое пространство: территория,
акватория, небесное тело, космическое пространство и т. д.
Отрасль производства, занимающаяся созданием картографических произведений
3. Картографическое прои тводство
D. Kartenherstellung
E. Мар production
За. Картографические работы
Работы по созданию картографической продукции по исходным картографическим материалам
Картографические произведения или их отдельные части, промежуточные материалы, данные, аналоговая и цифровая картографическая информация и специализированное программное обеспечение
Предмет или явление, которые должны быть отображены на карте в соответствии с программой карты или атласа
36. Картографическая продукция
Зв. Объект картографирования
За—Зв. (Введены дополнительно. Изм. № 2).
Отбор и обобщение объектов картографирования соответственно назначению и масштабу карты и особенностям картографируемой обзасги
4. Картографическая генерализация
Генерализация
D. Gcncralisieren Ausw’jhlcn Vcrcinfachen Zusammenfasscn
E. Generalization
F. Generalisation cartographiquc

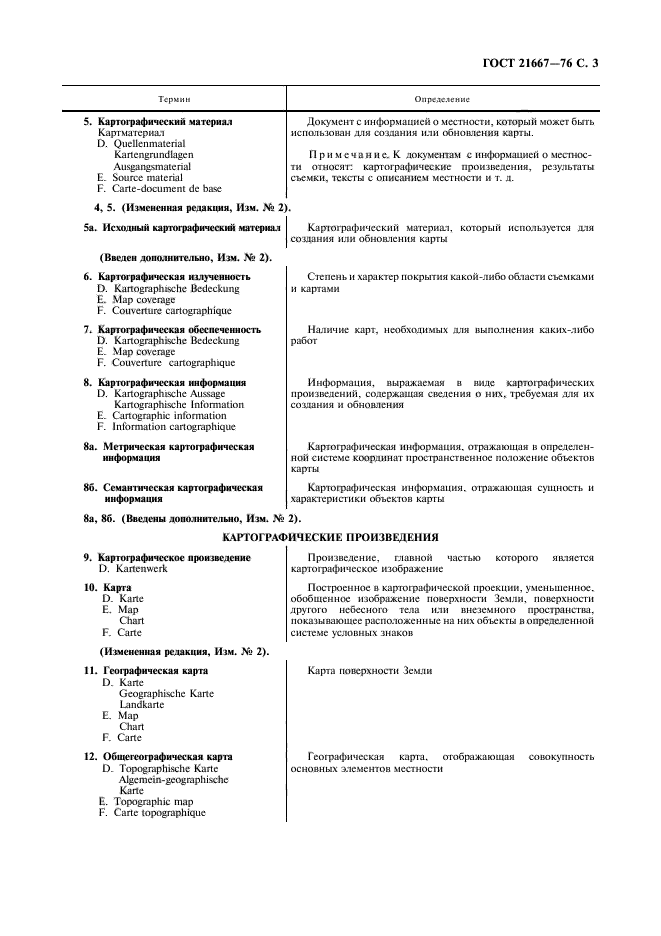

ГОСТ 21667-76 С. 3
Картографический материал, который используется для создания или обновления карты
|
||||
|
4, 5. (Измененная редакция, Изм. N2 2). 5а. Исходный картографическим материал |
|
(Введен дополнительно, Изм. № 2). 6. Картографическая нзлученноегь D. Kartographische Bedeckung E. Map coverage F. Couverture cartographique 7. Картографическая обеспеченность D. Kartographische Bcdcckung E. Map coverage F. Couverture cartographique 8. Картографическая информация D. Kartographische Aussagc Kartographische Information E. Cartographic information F. Information cartographique 8a. Метрическая картографическая информация 86. Семантическая картографическая информация |
Степень и характер покрытия какой-либо области съемками и картами Наличие карт, необходимых для выполнения каких-либо работ Информация, выражаемая в виде картографических произведений, содержащая сведения о них, требуемая для их сошания и обновления Картографическая информация, отражающая в определенной системе координат пространственное положение объектов карты Картографическая информация, озражаюитая сущность и характеристики объектов карты |
8а, 86. (Введены дополнительно. Изм. № 2).
КАРТОГРАФИЧЕСКИЕ ПРОИЗВЕДЕНИЯ
|
9. Картографическое прои {ведение D. Kartenwerk 10. Карта D. Karte E. Мар Chart F. Carte (Измененная редакция. Изм. № 2). 11. Географическая карта D. Капе Geographischc Karte Landkartc E. Map Chart F. Carte 12. Обшегсографичсская карта СОВОКУПНОСТЬ D. Topographische Karte Algcmcin-geographische Karte E. Topographic map F. Carte topographiquc |
Произведение, главной частью картографическое изображение Построенное в картографической проекции, уменьшенное, обобщенное изображение поверхности Земли, поверхности другого небесного тела или внеземного пространства, показывающее расположенные на них обьекты в определенной системе условных знаков которого является Карта поверхности Земли Географическая карта, отображающая основных элементов местности |

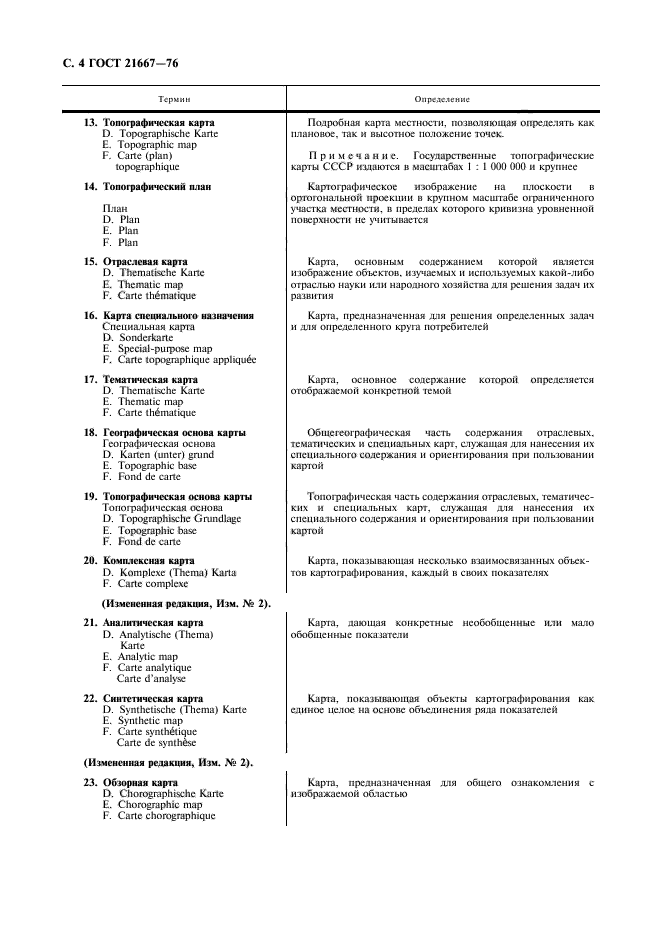

С. 4 ГОСТ 21667-76
Определение
Термин
|
13. Топографическая карта D. Topographische Karte E. Topographic map F. Carte (plan) topographiquc 14. Топографический алан План D. Plan E. Plan F. Plan 15. Отраслевая карта D. Thcmatischc Kane E. Thcmatic map F. Carte th£matique 16. Карта специального назначения Специальная карта D. Sondcrkarte E. Special-purpose map F. Carte topographique appliquCe 17. Тематическая карта D. Thcmatischc Karte E. Thcmatic map F. Carte tl^matiquc 18. Географическая основа карты Географическая основа D. Karten (untcr) grund E. Topographic base F. Fond dc carte 19. Топографическая основа карты Топографическая основа D. Topographischc Grundlagc E. Topographic base F. Fond dc carte 20. Комплексная карта D. Komplcxe (Thema) Karta F. Carte complcxc (Измененная редакция, Нзм. № 2). 21. Аналитическая карга D. Analytischc (Thema) Karte E. Analytic map F. Carte analytiquc Carte d’analyse 22. Синтетическая карта D. Synthctischc (Thema) Karte E. Synthetic map F. Carte synth&ique Carte dc synthase (Измененная редакция. Him. .Ns 2). 23. Обзорная карта D. Chorographtschc Karte E. Chorographic map F. Carte chorographiquc |
Подробная карта местности, позволяющая определять как плановое, так и высотное положение точек. Примечание. Государственные топографические карты СССР издаются в масштабах I : 1 ООО ООО и крупнее Картографическое изображение на плоскости в ортогональной проекции в крупном масштабе ограниченного участка местности, в пределах которого кривизна уровненной поверхности не учитывается Карта, основным содержанием которой яатястся изображение объектов, изучаемых п используемых какой-либо отраслью науки или народного хозяйства для решения задач их развития Карта, предназначенная для решения определенных задач и для определенного круга потребителей Карга, основное содержание которой определяется отображаемой конкретной темой Общегеографическая часть содержания отраслевых, тематических и специальных карт, служащая для нанесения их специального содержания и ориентирования при пользовании картой Топографическая часть содержания отраслевых, тематических и специальных карт, служащая для нанесения их специального содержания и ориентирования при пользовании картой Карта, показывающая несколько взаимосвязанных о&ьск-тов картографирования, каждый в своих показателях Карта, даюшая конкретные необобщенные или мало обобщенные показатели Карга, показывающая объекты картографирования как единое целое на основе объединения ряда показателей Карта, предназначенная для общего ознакомления с изображаемой областью |

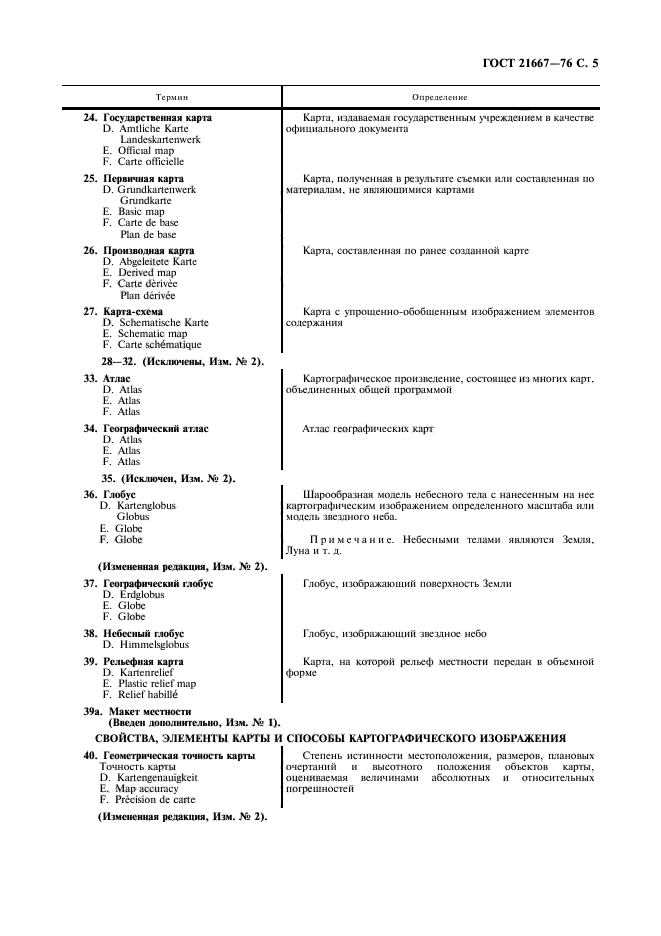

ГОСТ 21667-76 С. 5
|
Термин |
Определение |
|
24. Государственная карта D. Amtlichc Karte Landcskartenwerk E. Official шар F. Carte ofnciclle |
Карга. издаваемая государственным учреждением в качестве офи и нал ьного документа |
|
25. Первичная карта D. Grundkartenwerk Grundkartc E. Basic map F. Carte de base Plan de base |
Карга, полученная в результате съемки или составленная по материалам, не являющимися картами |
|
26. Пронгводная карга D. Abgclcitclc Karte E. Derived map F. Carte derivee Plan derivee |
Карта, составленная по ранее созданной карте |
|
27. Карта-схема D. Schematische Kartc E. Schematic map F. Carte schematiquc |
Карга с упрощенно-обобщенным изображением элементов содержания |
|
28-32. (Исключены. Изм. № 2). |
|
|
33. Атлас D. Atlas E. Atlas F. Atlas |
Картографическое произведение, состоящее из многих карт, объединенных обшей программой |
|
34. Географический атлас D. Atlas E. Atlas F. Atlas |
Атлас географических карт |
|
35. (Исключен, Him. № 2). |
|
|
36. Глобус D. Kartcnglobus Globus E. Globe F. Globe |
Шарообразная модель небесного тела с нанесенным на нее картографическим изображением определенного масштаба или модель звездного неба. Примечание. Небесными телами являются Земля. Луна и т. д. |
|
(И шененная редакция. Изм. Л» 2). |
|
|
37. Географический глобус D. Enlglobus E. Globe F. Globe |
Глобус, изображающий поверхность Земли |
|
38. Небесный глобус D. Himmelsgk>bus |
Глобус, изображающий звездное небо |
|
39. Рельефная карга D. Kartenrelief E. Plastic relief map F. Relief ЬаЫНё |
Карга, на которой рельеф местности передан в объемной форме |
|
39a. Макет местности (Введен дополнительно, Изм. Л» 1). |
|
|
СВОЙСТВА, ЭЛЕМЕНТЫ КАРТЫ И СПОСОБЫ КАРТОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ |
|
|
40. Геометрическая точность карты Точност ь карты D. Kartcngenauigkeit E. Map accuracy F. Precision de carte |
Степень истинности местоположения, размеров, плановых очертаний и высотного положения объектов карты, оцениваемая величинами абсолютных и относительных погрешностей |
|
(Ишсненная редакция, Изм. № 2). |
|
|

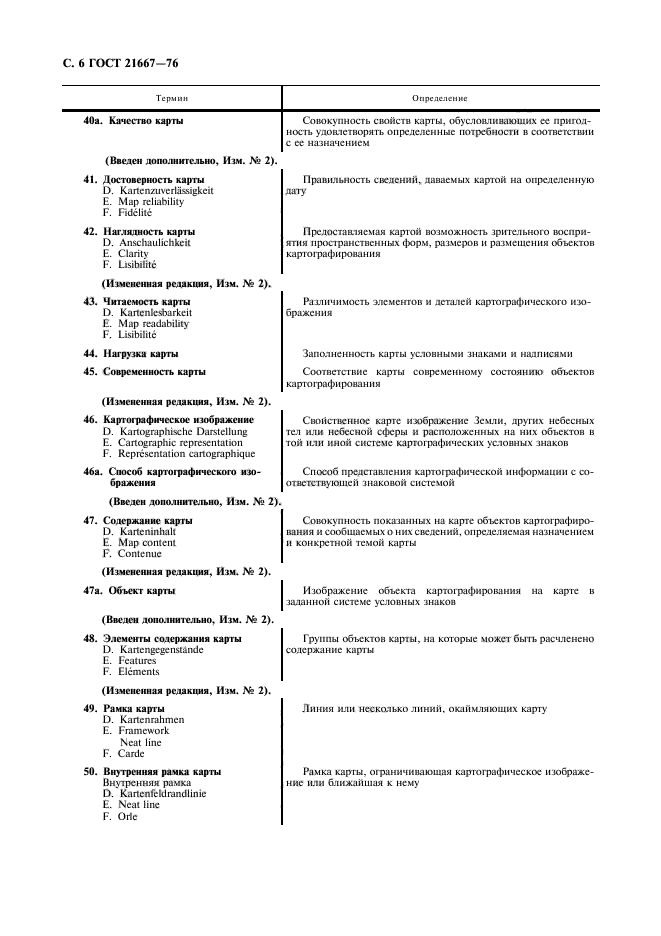

С. 6 ГОСТ 21667-76 |
||||||||||||||||||||||||||||||||||||||||||
|

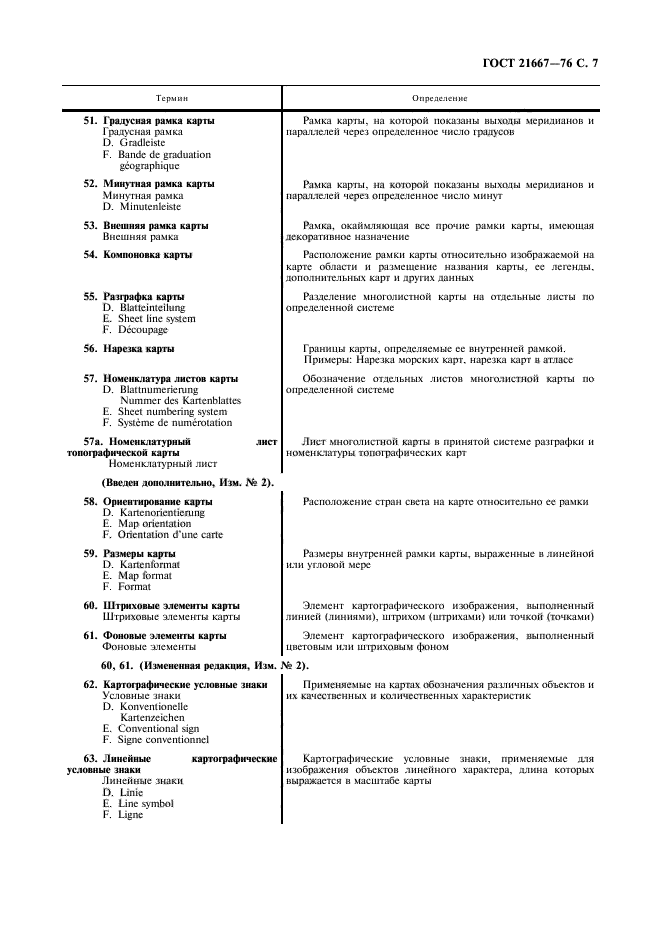

ГОСТ 21667-76 С. 7
|
|||||||||||||||||||||||||||
|
(Введен дополнительно. Изм. № 2). |
|||||||||||||||||||||||||||
|
58. Ориентирование каргы D. Kartcnoricnticrung E. Map orientation F. Orientation d’unc carte 59. Размеры каргы D. Kartenforinat E. Map format F. Format 60. Штриховые элементы карты Штриховые -алс менты карты 61. Фоновые элементы карты Фоновые элемент |
Расположение стран света на карте относительно се рамки Размеры внутренней рамки каргы. выраженные в линейной или угловой мере Элемент картографического изображения, выполненный линией (линиями), штрихом (штрихами) или точкой (точками) Элемент картографического изображения, выполненный цветовым или штриховым фоном |
60, 61. (Измененная редакция. Изм. № 2).
|
62. Картографические условные знаки Условные знаки D. Коп vent ioncllc Kartenzeichcn E. Conventional sign F. Signe conventionnel |
Применяемые на каргах обозначения различных объектов и их качественных и количественных характеристик |
Картографические условные знаки, применяемые для изображения объектов линейного характера, длина которых выражается в масштабе карты
63. Линейные условные знаки
Линейные знаки
D. Linie
E. Line symbol
F. Ligne
картографические
|

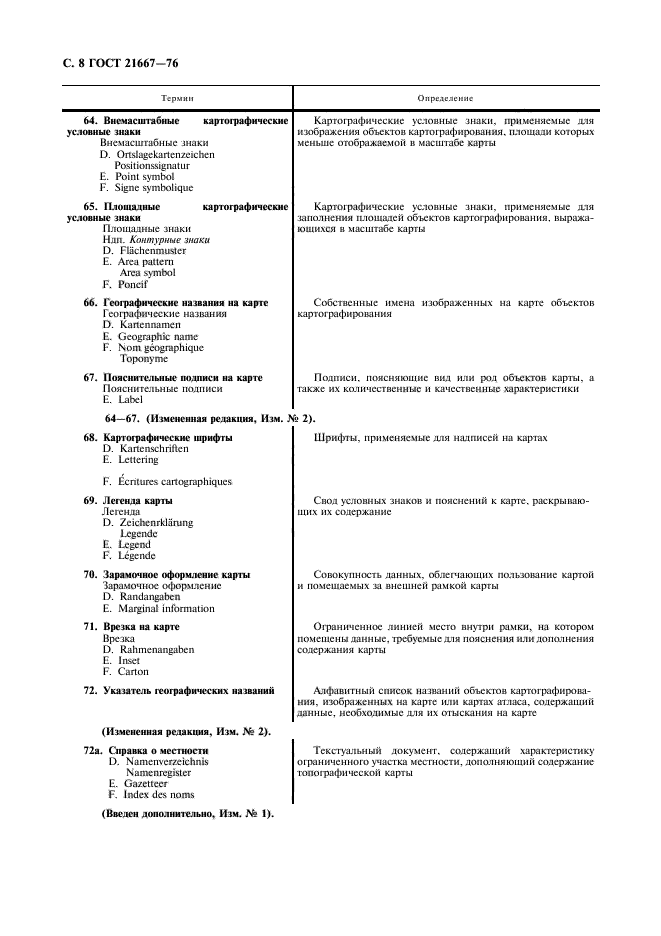

С. 8 ГОСТ 21667-76 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
64—67. (Измененная редакция. Him. № 2). |
|
68. Картографические шрифты D. Kartcnschiiften E. Lettering F. Ecntures cartogiaphiques 69. Лепила карты Легенда D. Zcichenrklarung Legcnde E. Legend F. Lege ride 70. Зарамочное оформление карты Зарамочнос оформление D. Randangaben E. Marginal information 71. Врезка на карте Врезка D. Rahmenangaben E. Inset F. Carton 72. Указатель географических на звании |
Шрифты, применяемые для надписей на картах Свод условных знаков и пояснений к карге, раскрывающих их содержание Совокупность данных, облегчающих пользование картой и помещаемых за внешней рамкой каргы Ограниченное линией место внутри рамки, на котором помешены данные, требуемые для пояснения или дополнения содержания карты Алфавитный список названий объектов картографирования, изображенных на карге или картах атласа, содержащий данные, необходимые для их отыскания на карте |
|
(Измененная редакция. Изм. № 2). 72а. Справка о местности D. Namenverzeichnis Namenrcgister E. Gazetteer F. Index des noms |
Текстуальный документ, содержащий характеристику ограниченного участка местности, дополняющий содержание топографической карты |
(Введен дополнительно, Изм. № 1).

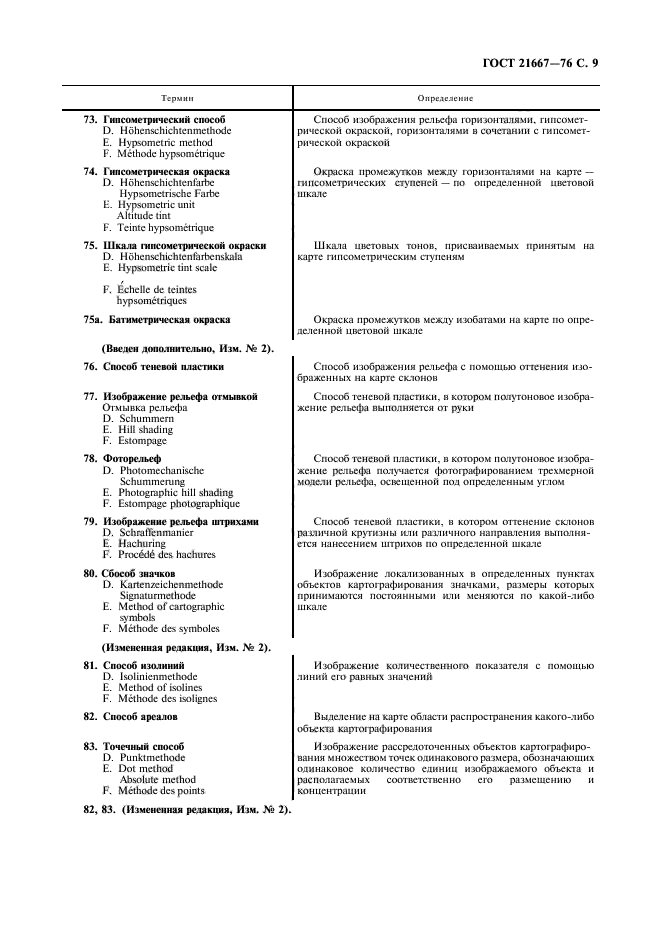

ГОСТ 21667-76 С. 9
|
77. Изображение рельефа отмывкой
Огмывка рельефа D. Schummcm E. Hill shading F. Estompage 78. Фоторельеф D. Photomcchanische Schummenmg E. Photographic hill shading F. Estompage photographique 79. Изображение рельефа штрихами D. Schraffcnmanicr E. Hachuring F. Prac£d4 dcs hachurcs 80. Сбос об значков D. Kartenzciehcnmcthode Signaturmethode E. Method of cartographic symbols F. Methode des symbolcs (Измененная редакция, Изм. № 2). 81. Способ изолиний D. Isolinicnmcthodc E. Method of isolincs F. Methode des isoligncs 82. Способ ареалов 83. Точечный способ D. Punktmethode E. Dot method Absolute method F. Methode dcs points 82, 83. (Измененная редакция, Изм. № 2). |
Способ изображения рельефа с помощью отгенепия изображенных на карге склонов Способ теневой пластики, в котором полутоновое изображение рельефа выполняется от руки Способ теневой пластики, в котором полутоновое изображение рельефа получается фотографированием трехмерной модели рельефа, освещенной под определенным углом Сиск об теневой пластики, в котором оттенсние склонов различной крутизны или различного направления выполняется нанесением штрихов по определенной шкале Изображение локализованных в определенных пунктах объектов картографирования значками, размеры которых принимаются постоянными или меняются по какой-либо шкале Изображение количественного показателя с помощью линий его равных значений Выделение на карте области распространения какого-либо объекта картографирования Изображение рассредоточенных объектов картографирования множеством точек одинакового размера, обозначающих одинаковое количество единиц изображаемого объекта и располагаемых соответственно его размещению и концентрации |

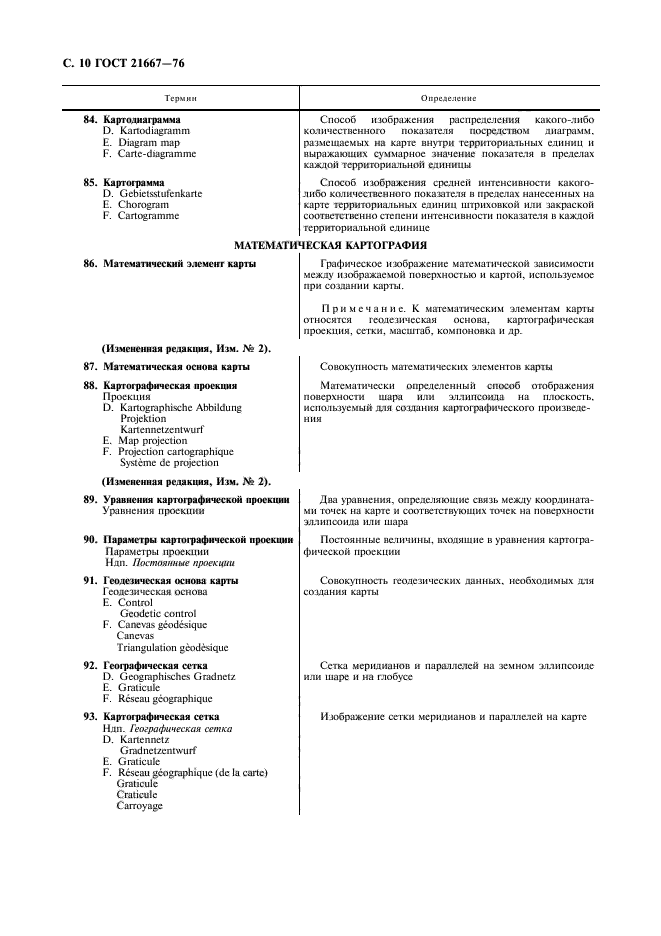

С. 10 ГОСТ 21667-76
Графическое изображение математической зависимости между и {отражаемой поверхностью и картой, используемое при созлании карты.
11 р и м с ч а н и с. К математическим элементам карты относятся геодезическая основа, картографическая проекция, сетки, масштаб, компоновка и др.
|
|||||||||
|
МАТЕМАТИЧЕСКАЯ КАРТОГРАФИЯ 86. Математический элемент карты |
|
(Измененная редакция. И «м. № 2). 87. Математическая основа кар>ы 88. Картографическая проекция Проекция D. Kartographischc Abbildung Projektion Kartennetzentwurf E. Map projection F. Projection cartographique Systeme de projection (Измененная редакция, Изм. Ni 2). 89. Уравнения картографической проекции Уравнения проекции 90. Параметры карю1рафической проекции Параметры проекции Ндп. Постоянные проекции 91. Геодезическая основа карты Геодезическая основа E. Control Geodetic control F. Canevas geodesiquc Canevas Triangulation geodesiquc 92. Гео1рафическая сетка D. Geographisches Grad net z E. Graticule F. Roseau geographique 93. Картографическая сетка Ндп. Географическая сетка D. Kartennetz Gradnct/entwurf E. Graticule F. Rcseau geographique (de la carte) Graticulc Craticule Carroyage |
Совокупность математических элементов карты Математически определенный способ отображения поверхности шара или эллипсоида на плоскость, используемый для создания картографического произведения Два уравнения, определяющие связь между координатами точек на карте и соответствующих точек на поверхности эллипсоида или шара Постоянные ветчины, входящие в уравнения картографической проекции Совокупность геодезических данных, необходимых для создания карты Сетка меридианов и параллелей на земном эллипсоиде или шаре и на глобусе Изображение сетки меридианов и параллелей на карге |

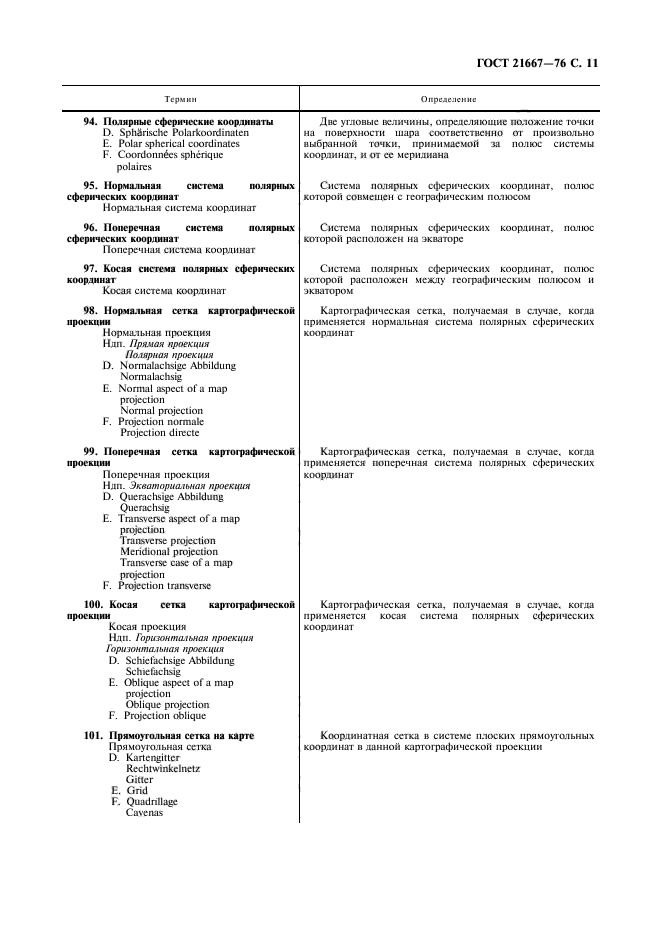

ГОСТ 21667-76 С. 11
|
Термин |
Определение |
|
94. Полярные сферические координаты |
Дне угловые величины, определяющие положение точки |
|
D. Sph&rische Polarloordinaten |
на поверхности шара соответственно or произвольно |
|
Е. Polar spherical coordinates |
выбранной точки, принимаемой за полюс системы |
|
F. C’oordonn&s sphcrique |
координат, и от се меридиана |
|
polaircs |
|
|
95. Нормальная система полярных |
Система полярных сферических координат, полюс |
|
сферических координат |
которой совмещен с географический полюсом |
|
Нормальная система координат |
|
|
96. Поперечная система полярных |
Система полярных сферических координат, полюс |
|
сферических координат |
которой расположен на акваторс |
|
Поперечная система координат |
|
|
97. Косая система полярных сферических |
Система полярных сферических координат, полюс |
|
координат |
которой расположен между географическим полюсом и |
|
Косая система координат |
экватором |
|
98. Нормальная сетка картографической |
Картографическая сетка, получаемая в случае, когда |
|
проекции |
применяется нормальная система полярных сферических |
|
Нормальная проекция |
координат |
|
Ндп. Прямая проекция |
|
|
Полярная проекция |
|
|
D. Normalachsigc Abbi Idung |
|
|
Normalachsig |
|
|
E. Normal aspcct of a map |
|
|
projection |
|
|
Normal projection |
|
|
F. Projection normale |
|
|
Projection dircctc |
|
|
99. Нонеречная сетка картографической |
Картографическая сетка, получаемая в случае, когда |
|
проекции |
применяется поперечная система полярных сферических |
|
Поперечная проекция |
координат |
|
Ндп. Экваториальная проекция |
|
|
D. Qucrachsige Abbiklung |
|
|
Querachsig |
|
|
Е. Transverse aspect of a map |
|
|
projection |
|
|
Transverse projection |
|
|
Meridional projection |
|
|
Transverse case of a map |
|
|
projection |
|
|
F. Projection transverse |
|
|
100. Косая сетка картографической |
Картографическая сетка, получаемая в случае, когда |
|
проекции |
применяется косая система полярных сферических |
|
Косая проекция |
координат |
|
Ндп. Гориюнт/иы/ая проекция |
|
|
Горизонтальная проекция |
|
|
D. Schicfachsige Abbildung |
|
|
Schiefachsig |
|
|
Е. Oblique aspcct of a map |
|
|
projection |
|
|
Oblique projection |
|
|
F. Projection oblique |
|
|
101. Прямоугольная сетка на карге |
Координатная сетка в системе плоских прямоугольных |
|
Прямоугольная сетка |
координат в данной картографической проекции |
|
D. Kartengitter |
|
|
Rechtwinkclnetz |
|
|
Gittcr |
|
|
Е. Grid |
|
|
F. Quadnllagc |
|
|
Cavenas |

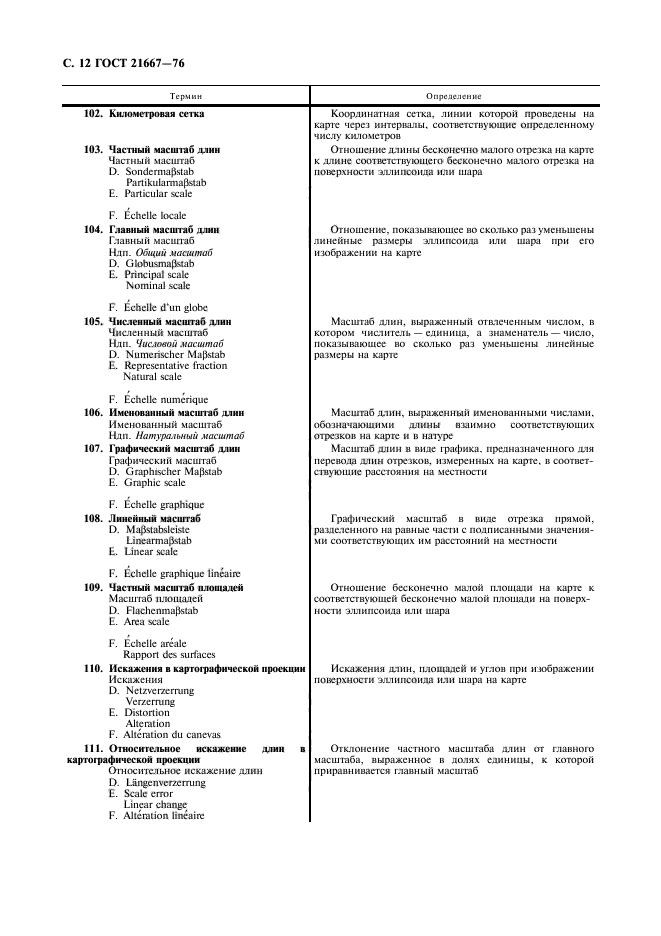

С. 12 ГОСТ 21667-76
|
Термин |
Определение |
|
102. Километровая сетка |
Координатная сетка, линии которой проведены на |
|
карге через интервалы, соответствующие определенному |
|
|
числу километров |
|
|
103. Частный масштаб длин |
Отношение длины бесконечно малого отрезка на карте |
|
Частный масштаб |
к длине соответствующего бесконечно малого отрезка на |
|
D. Sondcrniapstab |
поверхности эллипсоида или шара |
|
Partikularmapstab |
|
|
Е. Particular scale |
|
|
F. Echelle locale |
|
|
104. Главный масштаб длин |
Отношение, показывающее во сколько раз уменьшены |
|
Главный масштаб |
линейные размеры эллипсоида или шара при его |
|
Ндп. Общий масштаб |
изображении на карге Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются
Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
|
