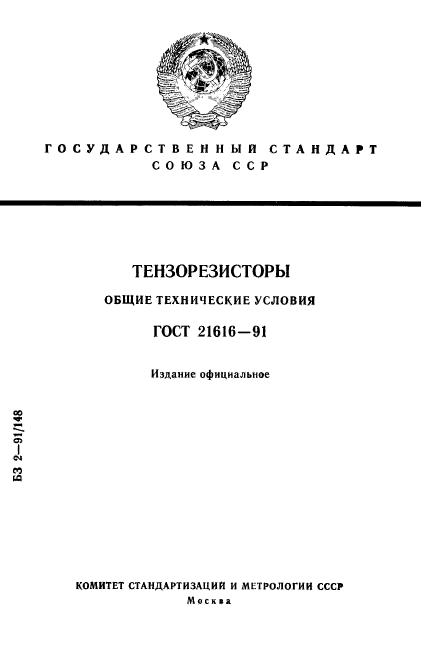

СТВЕННЫЙ

Г О С У Д А Р

СТАНДАРТ

СОЮЗА С С

ТЕНЗОРЕЗИСТОРЫ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 21616-91

Издание официальное

БЗ 2-91/148

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Моек аж

УДК 531.781.2.087.»2:W№.354 Группа П18

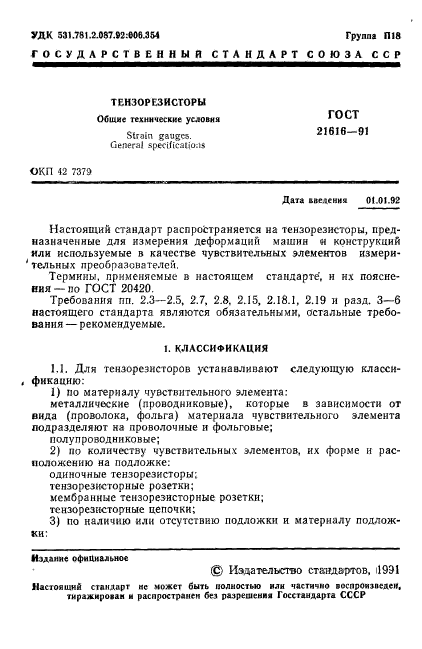

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТЕНЗОРЕЗИСТОРЫ

ГОСТ

21616-91

Общие технические условии

Strain gauges. General specifications

OKU 42 7379

Дата анеления 01.01.92

Настоящий стандарт распространяется на тензорезисторы, предназначенные для измерения деформаций машин и конструкций или используемые в качестве чувствительных элементов измери-‘ тельных преобразователей.

Термины, применяемые в настоящем стандарте, и их пояснения — по ГОСТ 20420.

Требования пп. 2.3—2.5, 2.7, 2.8. 2.15, 2.18.1, 2.19 и разд. 3—6 настоящего стандарта являются обязательными, остальные требования — рекомендуемые.

1. КЛАССИФИКАЦИЯ

1.1. Для тензорезисторов устанавливают следующую класси-, фнкацию:

1) по материалу чувствительного элемента: металлические (проводниковые), которые в зависимости от

вида (проволока, фольга) материала чувствительного элемента подразделяют на проволочные и фольговые; полупроводниковые;

2) но количеству чувствительных элементов, их форме и расположению на подложке:

одиночные тензорезисторы; тензорезисгорные розетки; мембранные тензорезисторные розетки; тензорезнстор’ные цепочки;

3) по наличию или отсутствию подложки и материалу подложки:

Издание официальное

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешен** Госстандарта СССР

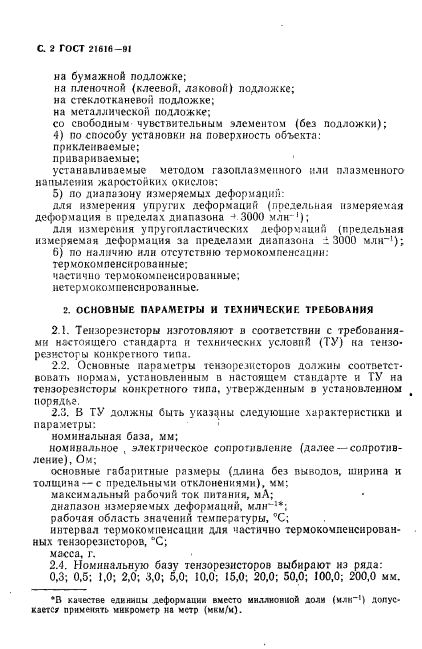

С. 2 ГОСТ 21616-91

на бумажной подложке; на пленочной (клеевой, лаковой) подложке; на стеклотканевой подложке; на металлической подложке;

со свободным чувствительным элементом (без подложки);

4) по способу установки на поверхность объекта: приклеиваемые;

привариваемые;

устанавливаемые методом газоплазменного или плазменного напыления жаростойких окислов;

5) по диапазону измеряемых деформации:

дли измерения упругих деформаций (предельная измеряемая деформация в пределах диапазона -* 3000 млн¹);

для измерения упругопластических деформаций (предельная измеряемая деформация за пределами диапазона ± 3000 млн^-1); С) по наличию или отсутствию термокомпенсацмн: термокомпенсированные; частично термокомиенсированные; иетермокомиененрованные.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Тензорезнсторы изготовляют в соответствии с требованиями настоящего стандарта и технических условий (ТУ) на тензо-резисторы конкретного типа.

2.2. Основные параметры тензорезисторов должны соответствовав» нормам, установленным в настоящем стандарте и ТУ на тензорезнсторы конкретного типа, утвержденным а установленном порядке.

2.3. В ТУ должны быть указаны следующие характеристики и параметры:

номинальная база, мм;

номинальное , электрическое сопротивление (далее —сопротивление), Ом;

основные габаритные размеры (длина без выводов, ширина и толщина— с предельными отклонениями), мм; максимальный рабочий ток питания, мА; диапазон измеряемых деформаций, млн’-⁵*; рабочая область значений температуры, °С; интервал тсрмокомиенсацни для частично термокомпенсирован-ных тензорезисторов, °С; масса, г.

2.4. Номинальную базу тензорезисторов выбирают из ряда:

0,3; 0,5; 1,0; 2,0; 3,0; 5.0; 10,0; 15,0; 20,0; 50,0; 100,0; 200,0 мм.

•В качестве единицы деформации вместо миллионной доли (или^-1) допускаете? применять микрометр ка метр (мкм/м).

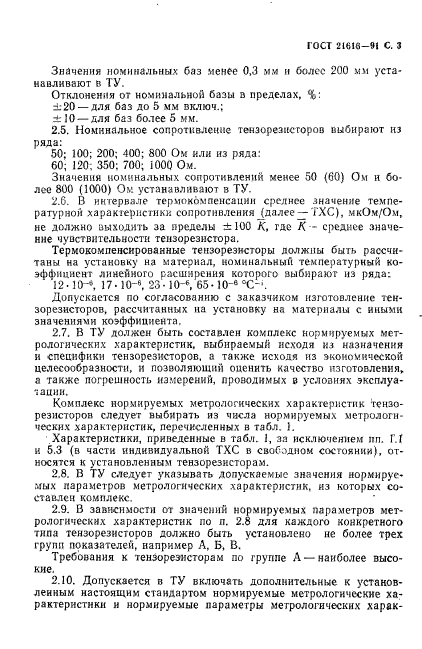

ГОСТ 21616-91 С. 3

Значения номинальных баз менее 0,3 мм и более 200 мм устанавливают в ТУ.

Отклонения от номинальной базы в пределах, %:

±20 —для баз до 5 мм включ.;

± 10 —для баз более 5 мм.

2.5. Номинальное сопротивление тензорезисгоров выбирают из ряда:

50; 100; 200; 400; 800 Ом или из ряда:

60; 120; 350: 700; 1000 Ом.

Значения номинальных сопротивлений менее 50 (60) Ом и более 800 (1000) Ом устанавливают в ТУ.

2.6. В интервале терцокомпенсацнн среднее значение температурной характеристики сопротивленияудалее —ТХС), мкОм/Ом, не должно выходить за пределы ±100 К, где К — среднее значение чувствительности тензорезистора.

Термокомпенсированные тензорезнсторы должны быть рассчитаны на установку на материал, номинальный температурный коэффициент линейного расширения которого выбирают из ряда:

12 • 10-*, 17 • 10-*, 23 • 10-⁶, 65 • 10-^в °С-^;.

Допускается по согласованию с заказчиком изготовление тен-зорезнсторов, рассчитанных на установку на материалы с иными значениями коэффициента.

2.7. В ТУ должен быть составлен комплекс нормируемых метрологических характеристик, выбираемый исходя из назначения и специфики тензорезисторов, а также исходя из экономической целесообразности, и позволяющий оценить качество изготовления, а также погрешность измерений, проводимых в условиях эксплуатации.

Комплекс нормируемых метрологических характеристик тензорезисторов следует выбирать из числа нормируемых метрологических характеристик, перечисленных в табл. 1.

Характеристики, приведенные в табл. 1, за исключением пп. Г.Г и 5.3 (в части индивидуальной ТХС в свободном состоянии), относятся к установленным тензорезисторам.

2.8. В ТУ следует указывать допускаемые значения нормируемых параметров метрологических характеристик, из которых составлен комплекс.

2.9. В зависимости от значений нормируемых параметров метрологических характеристик по п. 2.8 для каждого конкретного типа тензорезисторов должно быть установлено не более трех групп показателей, например А, Б, В.

Требования к тензорезисторам по группе Л —наиболее высокие.

2.10. Допускается в ТУ включать дополнительные к установленным настоящим стандартом нормируемые метрологические характеристики и нормируемые параметры метрологических харак-

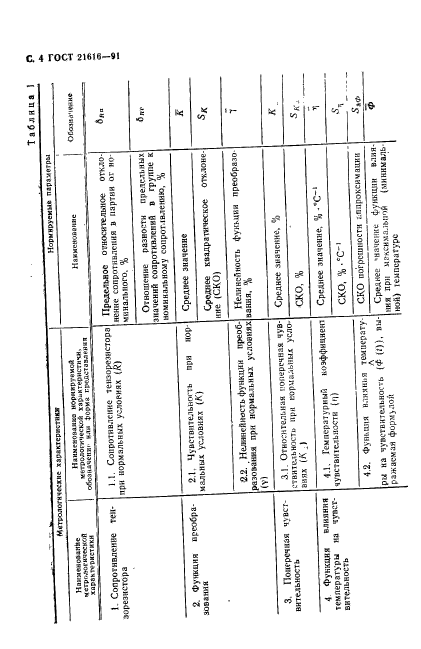

С 4 ГОСТ 21616-91

I 6

К“ «I

=0 «О

•о

<о

I к

опмссяие жарлктервстякж I Нормируемы» ллр«**тры

К И

Г р. .

х л

2 3

о с

аз

аР

Сь

*£

«5

5 d

5 и Qn

‘ si

i-5 * £*

^uil

о*

.£

>■.

■4?

III

3* г; Сж

Л в

^ §■ я

§8 в

а _ SS

■

.и

и’

£1

‘Si

я₅

г =

5 а

г.- с.

г а

~ X *

<0 л к

f 5 о л

о*

*• X

h •; п

«5 ^

tz У. в О

—

«г 2 —

5 ~

6 -2

Я «V

с. о о X с Л

• •• и

с;

ее

S о

• X — л

«5

аг

I? >. *

аЯ

О. ^

е«

Га

сэ

Сх

°-Й

X* *

е £3

е 2

-55

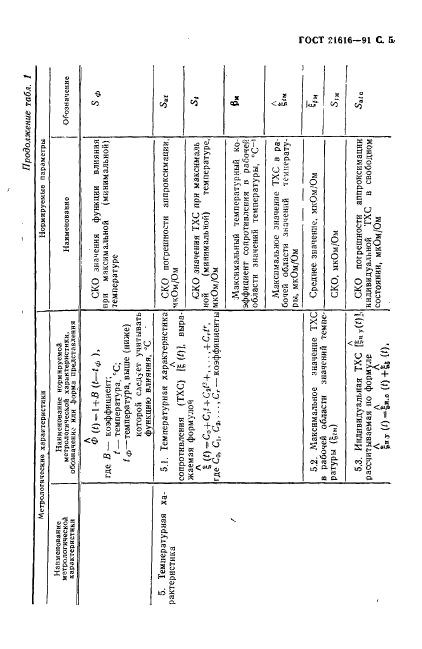

ГОСТ *11616—91 С &

к?

«О.

к ^ *

X С

= 1 25

X X

м а rs 31

Sfr

е)

«_е

Р*

гз

с.

«I

11 п _х

О ^л

32_х

ш !?| J? * *12

8? «| я: я = S

к ?

g X

* х з;

с £ 2 *

*>*л

S г

^w ОС

■h

Is*

* 5

3*1

им

> V

с-

5′

о°

бс

*:S

О 5

• О

‘OCJ 4 г

г §

I “

оэ

СЗ

Г.

ее

£ I

V* ОС

5г

з-⁵ «2

— U

*ез

U g*

«•

с.

а>

ififiB

§ г?

х «г

$* ‘О ^

Го

*•

i 5 >S

j I I

С* А

^с я

£-2 £■ л

8 *

«/>

<2* ^ V 4i ^ ££

II S

§1 : 2 5<**>

Продолжение табл. 1

Метрологические хардитерхстиги		Нормируем иг пяр&истри
tUMVfcllOCMIM* чггр^лосичссюЛ характеристики	ННЧ»?НОЫНН\|^ч. кедмнруемсб МОТрСпО\|-НЧСКй KftpiKTvpifCTJlKJl, оСсаначеян* иди форт арсдставлски*	Наииегккиимцо	ОСоничыт»
	где i_H._c(0=C_c-Kif+C-r+…..+ ’индивидуальная ТХС тсню-резистора в свобод ом состоянии; (0-£₀ч-£\|* — разностная ТХС; Eq. £, — коэффициенты	Максимальное значение индивидуальной ТХС в свободном состоянии в рабочей o&ibcm значений температуры, мкОм’Ом	Л £<М«
		СКО погрешности аппроксимации разностной хярамериешхи, мкОм/Ом
		СКО знзчения разностной харах-геристикк при максималиюА (минимальной) температуре. мкОм/Ом	s_u
	5.-4. Воспроизводимость ТХС	Среднее значение, мкОм/Ом	v<,
	5.-4. Воспроизводимость ТХС	СКО. мкОм/Ом	5,
G. Ползучесть	6.1. Поязучгсть При нормальных условиях (П\	Среднее значение За промежуток времени 1 ч (и другие промежутки времени т. за данные а ТУ). %	1 fci?
•		СКО за промежуток времени 1 ч (и другие промежутки времени т, ладанные в ТУ). %	So (S_n,)
	62. Ползучесть при максимальной температур* (//,)	Среднее значение *»а промежуток времени 1 ч (и другие промежутки времени т..заданные я ТУ), %	П, (lit,)
		СКО за промежуток времени I п (н другие промежутки времени т. идаияис в ГУ), %	£«, (5nr )•

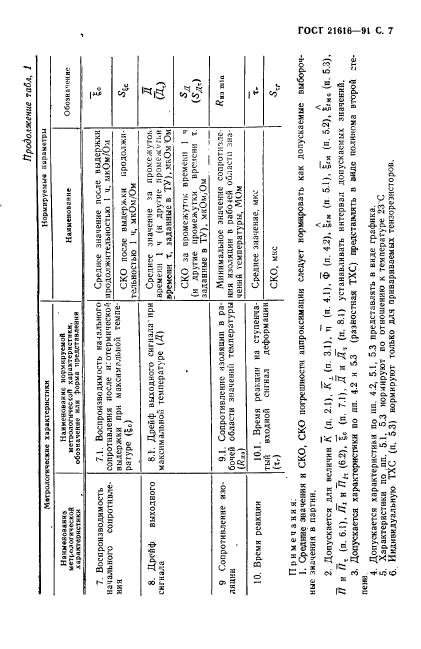

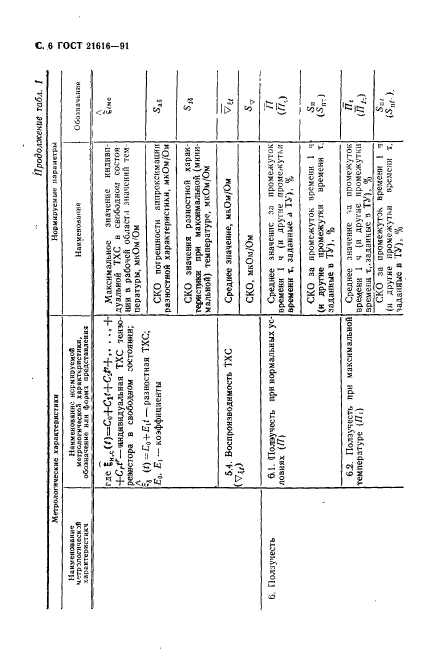

С. 6 ГОСТ 21616-91

Продолжение табл. 1

МФТролоютесжае характеристики		Нормируема параметры
Начммоааня» w ет (. ел oi «ч *скоА даряктеомстики	Н&аисн<\|*»м< мормкрусмоА мет&метч+аоП харажтеристим. обозначим? нлш £opvo представшим	Наяыеаоьояне	0б0ЭШЧ«ММ?
7. Воспроизводимость начального сопрсгти пленим	7.1. Воспроизводим ость начального сопротивления после нготермическо* выдержки при максимальной темпе рзгуре (tc)	Среднее значение после ныдержкн продолжительностью 1 ч. мкОм/Он	1с
7. Воспроизводимость начального сопрсгти пленим		СКО после выдержки продолжи-годностью 1 ч, мкОм/Ом
8. Дрейф выходного сигнала	6.L Дрейф выходного сигнала’при максимально» температуре (Л) •	Среднее значение за промежуток аоемекн 1 ч (н другие лроые.^ул.и времени т. заданные в ТУ).мкОмОм	Д (Л.)
8. Дрейф выходного сигнала		СКО за промежуток времени 1 ч (и другие промежутки времени т. заданные в ТУ). мкОм,Ом
9 Сопротивление июля цни	9.1. Сопротивление ЧЮЛЯЩЩК в рабочей области значений температуры	Минимальное значение сопротивления изоляции к рабочей области значений температуры, МОм	Кшл аю
10. Время реакции	101. Время реакции на ступекча-	Среднее значение, мке	Т*
10. Время реакции	тыА входной сигнал деформации М	СКО. мке

Примечания:

1. Средние значения и CKO, СКО погрешности аппроксимации следует нормировать как допускаемые выборочные значения в партии.

ГОСГ 21616-91 С. 7

_ _ _ л — л

2. Допускается для величин К (п. 2.1), К _L (п. 3.1). л (п. 4.1), Ф (п. 42). 5»* (п. 51), £<_м (п. 5.2), 5,*_€ (п. 5.3),

// и /7_Т (п. 6.1), Л, н 7l_H (65), и (п, 7.1), Л и Л, (п. 8.1) устанавливать ннтервзл допускаемых значений.

3. Допускается характеристики по пп. 4.2 и 53 (радостная ТХС) представлять в виде полинома второй пепели

4. Допускается характеристики по пп. 4.2, 5.1, 5.3 представлять в виде графика.

5. Характеристики по пп. 5.1. 5.3 нормируют по отношению к температуре 23 С

6. Индивидуальную ТХС (п. 53) нормируют только длч привариваемых тснзорезисторов.

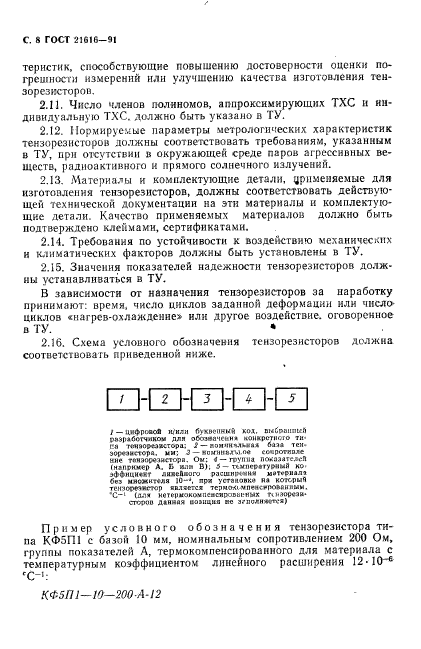

С. 8 ГОСТ 21616-91

теристик, способствующие повышению достоверности оценки по-грешности измерений или улучшению качества изготовлении тен-зорезисторов.

2.11. Число членов полиномов, аппроксимирующих ТХС и индивидуальную ТХС. должно быть указано в ТУ.

2.12. Нормируемые параметры метрологических характеристик тензорсзнсторов должны соответствовать требованиям, указанным в ТУ, при отсутствии в окружающей среде паров агрессивных веществ, радиоактивного и прямого солнечного излучений.

2.13. Материалы и комплектующие детали, урименяемые для изготовления тензорезисторов, должны соответствовать действующей технической документации на эти материалы и комплектующие детали. Качество применяемых материалов должно быть подтверждено клеймами, сертификатами.

2.14. Требования по устойчивости к воздействию механических и климатических факторов должны быть установлены в ТУ.

2.15. Значения показателей надежности тензорезисторов должны устанавливаться в ТУ.

В зависимости от назначения тензорезисторов за наработку принимают: время, число циклов заданной деформации или число-циклов «нагрев-охлаждение» или другое воздействие, оговоренное в ТУ. *

2.16. Схема условного обозначения тензорезисторов должна соответствовать приведенной ниже.

Ш-И-Ш-Ш-Ш

/ — цяфроас* тжхн буквенный ко*, амбраивий разработчиком для о6сч*ач««м* конкретно io типе т«ч»ор«а*стора: 1 — воммнчлк*** бш тси-эор*ли<тора. хм: 3 — моммньдч.ов сслрогивл* мие т«наое*1исторя. Ом: 4 — групиа псмзаатедсП (например А. С и.т В). 3 — температурный ко эффмциаиг ливевяого расширч-мич m-t.puj.h 6*5 множителя 10-', пря установки на котсриЛ

ТСНЭОДОЯСТОР ЯВЛ5СТС* TcpMCKl vn«H<»prtK(itlnblM.

‘С^-1 (для нопфмокшяпеясяровьпкых то-аорвав* сторон данная вэлщио ве з.-полноту а)

Пример условного обозначения тензорезистора типа КФ5Г11 с базой 10 мм, номинальным сопротивлением 200 Ом, группы показателей Л, термокомпененроваиного для материала с температурным коэффициентом линейного расширения 12-10″⁶^ГС-‘:

КФ5П1—10—200-Л-12

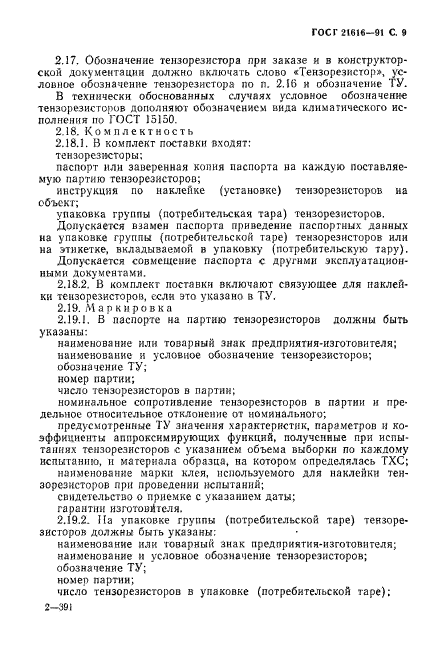

ГОСГ 21616-91 С. в

2.17. Обозначение тензорезисгора при заказе и в конструкторской документации должно включать слово «Тензорезистор», условное обозначение тензорезистора no п. 2.16 и обозначение ТУ.

В технически обоснованных случаях условное обозначение тензорезисторов дополняют обозначением вида климатического исполнения по ГОСТ 15150.

2.18. Комплектность

2.18.1. В комплект поставки входят: тензорезнсторы;

паспорт или заверенная копня паспорта на каждую поставляемую партию тензорезисторов;

инструкция по наклейке (установке) тензорезисторов на объект;

упаковка группы (потребительская тара) тензорезисторов. Допускается взамен паспорта приведение паспортных данных на упаковке группы (потребительской таре) тензорезисторов или на этикетке, вкладываемой в упаковку (потребительскую тару).

Допускается совмещение паспорта с другими эксплуатационными документами.

2.18.2. В комплект поставки включают связующее для наклейки тензорезисторов, ссли это указано в ТУ.

2.19. Маркировка

2.19.!. В паспорте на партию тензорезисторов должны быть указаны:

наименование или товарный знак предприятия-изготовителя; наименование и условное обозначение тензорезисторов; обозначение ТУ; номер партии;

число тензорезисторов в партии;

номинальное сопротивление тензорезисторов в партии и предельное относительное отклонение от номинального;

предусмотренные ТУ значения характеристик, параметров и коэффициенты аппроксимирующих функций, полученные при испытаниях тензорезисторов с указанием объема выборки по каждому испытанию, и материала образца, на котором определялась ТХС;

наименование марки клея, используемого для наклейки тензорезисторов при проведении испытаний; свидетельство о приемке с указанием даты; гарантии изготовителя.

2.19.2. На упаковке группы (потребительской таре) тензорезисторов должны быть указаны:

число тензорезисторов в упаковке (потребительской таре);

2-391

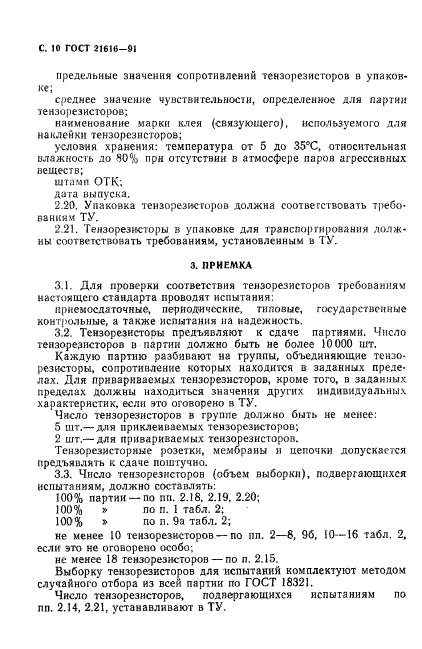

С. 10 ГОСТ 21616—dl

предельные значения сопротивлений тензорезисторов н упаковке;

среднее значение чувствительное!л, определенное для партии тензорезисторов;

наименование марки клея (связующего), используемого для наклейки тензорезисторов;

условия хранения: температура от 5 до 35*43, относительная влажность до 40% прн отсутствии в атмосфере паров агрессивных веществ;

штамп ОТК;

дата выпуска.

2.20. Упаковка тензорезисторов должна соответствовать требованиям ТУ.

2.21. Тенэорезисторы в упаковке для транспортирования должны соответствовать требованиям, установленным в ТУ.

3. ПРИЕМКА

3.1. Для проверки соответствия тензорезисторов требованиям настоящею стандарта проводят испытания:

приемосдаточные, периодические, типовые, государственные контрольные, а также испытания на надежность.

3.2. Тенэорезисторы предъявляют к сдаче партиями. Число тензорезисторов в партии должно быть не более 10000 шт.

Каждую партию разбивают на группы, объединяющие тензо-резисторы, сопротивление которых находится в заданных пределах. Для привариваемых тензорезисторов, кроме того, в заданных пределах должны находиться значения других индивидуальных характеристик, если это оговорено в ТУ.

Число тензорезисторов в группе должно быть не менее:

5 шт.—для приклеиваех»ых тензорезисторов;

2 шт.— для привариваемых тензорезисторов.

Тснзорезисторные розетки, мембраны и цепочки допускается предъявлять к сдаче поштучно.

3.3. Число тензорезисторов (объем выборки), подвергающихся испытаниям, должно составлять:

100% партии — по пп. 2.18. 2.19, 2.20;

100% » по п. 1 табл. 2;

100% » по п. 9а табл. 2;

не менее 10 тензорезисторов — по пп. 2—8, 96, 10—16 табл. 2, если это не оговорено особо;

не менее 18 тензорезисторов — по п. 2.15.

Выборку тензорезисторов для испытаний комплектуют методом случайного’отбора из всей партии по ГОСТ 18321.

Число тензорезисторов, подвергающихся испытаниям по пп. 2.14, 2.21, устанавливают в ТУ.

ГОСТ 2161В—91 С. II

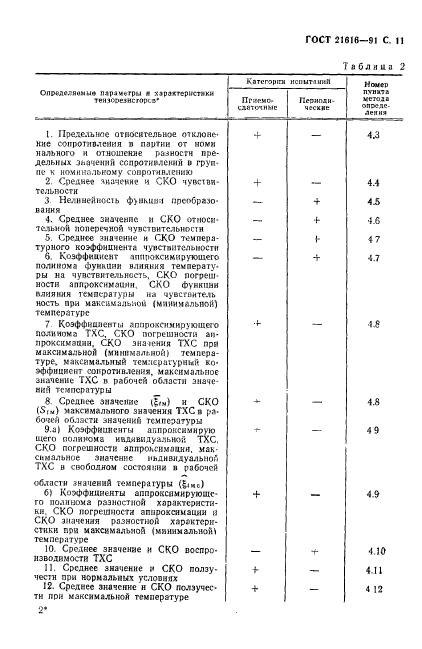

Таблица 2

	Категории	испита ииЛ	Номер
Определяем и* параметры я хэрэхгсркстяки тендоемсгорсв*	Пгхемс- САвТОЧНЫС	Кеэипхи- чсскис	пти«* МСТОЗ& ОПОСДС- депия
1. Предельнее огибсигелыюе отклонение сопротивления п партии ОТ НОМИ иального и отношение разности предельны* значений сопротивлений и группе к номинальному сопротивлению	+	—	4.3
2. Среднее значение и СКО чувство* тслыюсги	+	*—	4.4
3 Нелинейное!ь ф>нкив=« преобразования	—	+	4£
4. Среднее значение, и СКО относи* тельной поперечной чувствительности	—	4*	4.6
5. Среднее значение и СКО температурного коэффициента чувствительности	—		47
6. Коэффициент аппроксимирующего полинома функции влияния температу-ры на чувствительность, СКО погрешности аппроксимации, СКО функции плиянин температуры на чувсгвитель ность при максимальной (минимальной) температуре		+	4.7
7 Коэффициент i,i аппроксимирующего полинома ТХС, СКО погрешности аппроксимации. СКО значения ТХС про максимальной (мннпмвлг-ной) температуре. максимальный температурный коэффициент сопротивления, максимальное значение ТХС в рабочей области значения температуры	-»-		1-в
В. Среднее значение и СКО (S\|_M) максимального значения ТХС в рабочей области значений температуры	*		4.8
9а> Коэффициенты аппроксимирую щего полинома индивидуальной ТХС, СКО погрешности аппроксимация, максимальное значение индивидуальной ТХС в свободном состоянии и рабочей области значений температуры (£,_нс)	т-		•49
б) Коэффициенты аппроксимирующего полинома разностной характеристики. СКО погрешности аппроксимации и СКО значения разностной характеристики при максимальной (минимальной* температуре	+		4.9
10. Среднее значение и СКО воспроизводимости ТХС	—		4.10
11. Среднее значение * СКО ползучести при нормальных условиях	•f	—	411
12. Среднее значение и СКО ползучести при максимальной температуре 2*	+		4 12

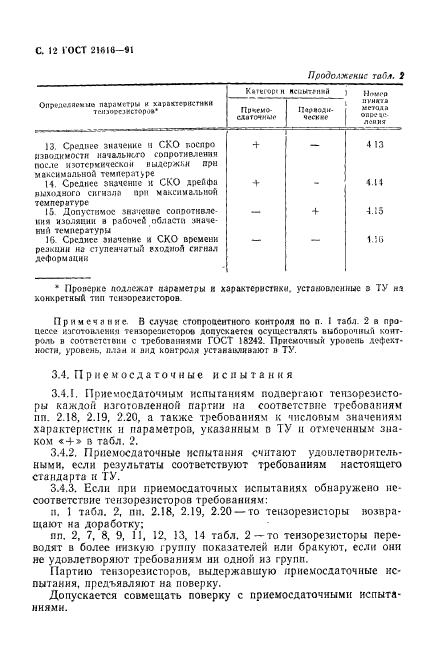

С. 12 ГОСТ 2I6IB-*!

Продолжение табл. 2

	K»m«pt н	исиитмшй	H»Vf0
Определяемые параметры и характеристики Tcimwjuctepo**	Прчеи>>- СДИТОЧИЫ1′	1?4\|>»0Д«- чеекке	ПУМЯГ73 и его .1.1 опреде ления
13. Среднее значение и СКО г.осяро изводимое?» начального сопротивления после иготсркичесхон выдержки при максимальной температуре	+		4 13
14. Среднее значение к СКО дрейфа выходного сигнала при максимальной температуре	+		4.14
15 Допустимое значение сопротивления изоляции а рабочей области значении температуры		+	4.J5
16- Среднее значение и СКО времени реакции на ступенчатый входной сигнал деформации			1.36

* Пронерке подлежат параметры к характеристики, установленные з ТУ из хонхреткый тип тснзорсзисгоров

Примечание. В случае стопроцентного контроля по п. I тэбл. 2 в процессе изготовления тензореакеторо» допускается осуществлять выборочный контроль в соответствии с требованиями ГОСТ 18242. Приемочный уровень дефект* ности, уровень, план и вид контроля устанавливают в ТУ.

3.4. Приемосдаточные испытания

3.4.!. Приемосдаточным испытаниям подвергают тензореэксто-ры каждой изготовленной партии на соответствие требованиям пп. 2.18, ‘2.19, 2.20, а также требованиям к числовым значениям характеристик и параметров, указанным в ТУ и отмеченным знаком « + » в табл. 2.

3.4.2. Приемосдаточные испытания считают удовлетворительными, если результаты соответствуют требованиям настоящего стандарта и ТУ.

3.4.3. Если при приемосдаточных испытаниях обнаружено несоответствие тензорезисторов требованиям:

и. 1 табл. 2, пп. 2.18, 2.19, 2.20 —то теизорезисюры возвращают на доработку;

пп. 2, 7, 8, 9, 11, 12, 13, 14 табл. 2—то тензорезисторы переводят в более низкую группу показателей или бракуют, если они не удовлетворяют требованиям ни одной из групп.

Партию тензорезисторов. выдержавшую приемосдаточные испытания. предъявляют на поверку.

Допускается совмещать поверку с приемосдаточными испытаниями.

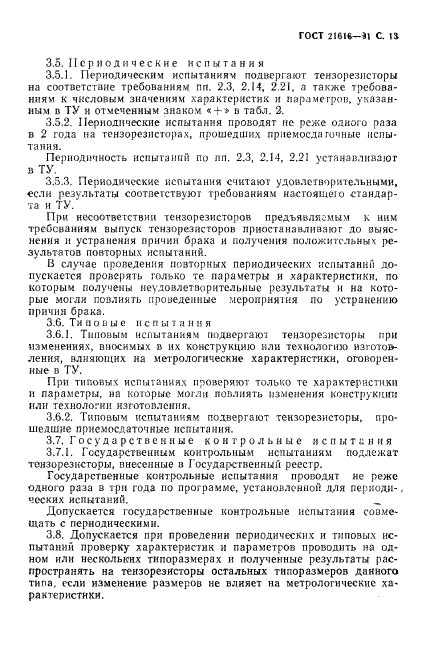

ГОСТ 2161ft—)| С. IS

3.5. Периодические испытания

3.5.1. Периодическим испытаниям подвергают тензорезисторы на соответствие требованиям пп. 2.3, 2.14, 2.21. а также требованиям к числовым значениям характеристик и параметров, указанным в ТУ и отмеченным знаком « + > в табл. 2.

3.5.2. Периодические испытания проводят не реже одного раза в 2 года на тензорезнсторах, прошедших приемосдаточные йены* тания.

Периодичность испытаний по пп. 2.3, 2.14, 2.21 устанавливают в ТУ.

3.5.3. Периодические испытания считают удовлетворительными, если результаты соответствуют требованиям настоящею стандарта и ТУ.’

При несоответствии тензорезисторов предъявляемым к ним требованиям выпуск тензорезисторов приостанавливают до выяснения и устранения причин брака и получения положительных результатов повторных испытаний.

В случае проведении повторных периодических испытаний допускается проверять только те параметры и характеристики, по которым получены неудовлетворительные результаты и на которые могли повлиять проведенные мероприятия по устранению причин брака.

3.6. Типовые испытания

3.6.1. Типовым испытаниям подвергают тензорезисторы при изменениях, вносимых в их конструкцию или технологию изготовления, влияющих на метрологические характеристики, оговоренные в ТУ.

При типовых испытаниях проверяют только те характеристики и параметры, на которые могли повлиять изменения конструкции или технологии изготовления.

3.6.2. Типовым испытаниям подвергают тензорезисторы, прошедшие приемосдаточные испытания.

3.7. Государственные контрольные испытан и я

3.7.1. Государственным контрольным испытаниям подлежат

тензорезисторы, внесенные в Государственный реестр.

Государственные контрольные испытания проводят не реже одного раза в три года по программе, установленной для периодических испытаний. _

Допускается государственные контрольные испытания совмещать с периодическими.

3.8. Допускается при проведении периодических и типовых испытаний проверку характеристик и параметров проводить на одном или нескольких типоразмерах и полученные результаты распространять на тензорезисторы остальных типоразмеров данного типа, гели изменение размеров не влияет на метрологические характеристики.

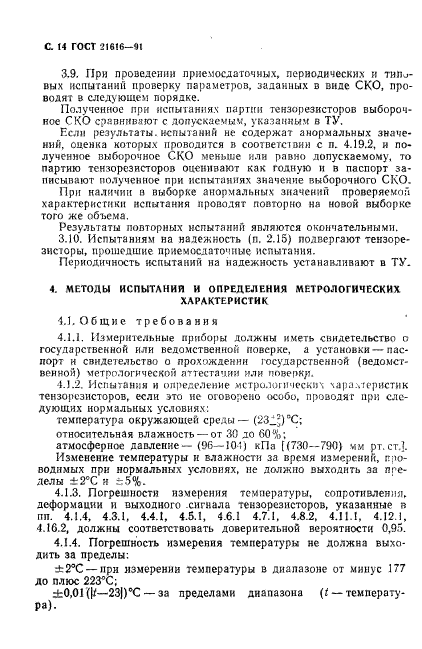

С. 14 ГОСТ 21616-91

3.9. При проведении приемосдаточных, периодических и типовых испытаний проверку параметров, заданных в виде СКО, проводят в следующем порядке.

Полученное при испытаниях партии тензорезисторов выборочное СКО сравнивают с допускаемым, указанным в ТУ.

Если результаты, испытаний не содержат анормальных значений, оценка которых проводится в соответствии с п. 4.19.2, и полученное выборочное СКО меньше или равно допускаемому, то партию тензорсзисторов оценивают как годную и в паспорт записывают полученное при испытаниях значение выборочного СКО.

При наличии в выборке анормальных значений проверяемой характеристики испытания проводят повторно на новой выборке того же объема.

Результаты повторных испытании являются окончательными.

3.10. Испытаниям на надежность (п. 2.15) подвергают тензоре* зисторы, прошедшие приемосдаточные испытания.

Периодичность испытании на надежность устанавливают в ТУ.

4. МЕТОДЫ ИСПЫТАНИЙ И ОПРЕДЕЛЕНИЯ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

4.1. Общие требования

4.1.1. Измерительные приборы должны иметь свидетельство о государственной или ведомственной поверке, а установки —паспорт и свидетельство о прохождении государственной {ведомственной) метрологической аттестации или поверк/j.

4.1.2. Испытания и определение метрологических характеристик тензорсзисторов, если это не оговорено особо, проводят при следующих нормальных условиях:

температура окружающей среды — (231^) °С;

относительная влажность —от 30 до 60%;

атмосферное давление— (96—10-1) кПа [(730—790) мм рт.ст.].

Изменение температуры к влажности за время измерений, прей водимых при нормальных условиях, не должно выходить за пределы ±2°С и =5%.

4.1.3. Погрешности измерения температуры, сопротивления, деформации и выходного сигнала тензорсзисторов, указанные в пп. 4.1.4, 4.3.1, 4.4.1, 4.5.1, 4.6.1 4.7.1, 4.8.2, 4.11.1, 4.12.1, 4.16.2, должны соответствовать доверительной вероятности 0,95.

4.1.4. Погрешность измерения температуры не должна выходить за пределы:

±2°С —при измерении температуры в диапазоне от минус 177 до плюс 223°С;

±fc0,01 (|i—231)°С — за пределами диапазона (/ — температура).

ГОСТ 21616-91 С. 15

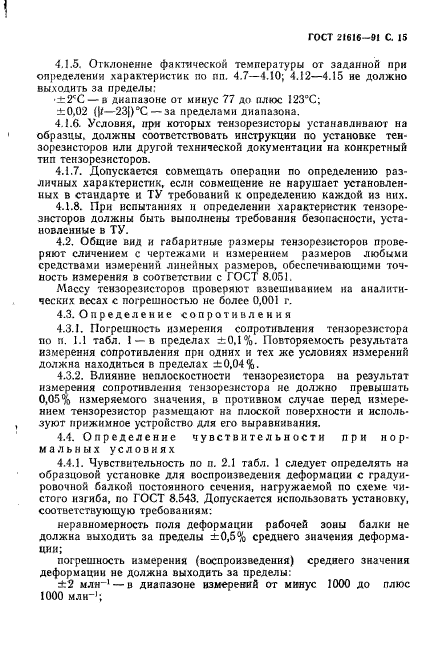

4.1.5. Отклонение фактической температуры от заданной при определении характеристик по пп. 4.7—4.10; 4.12—4.15 не должно выходить за пределы:

•±2^сС —в диапазоне от минус 77 до плюс 123°С;

±0,02 (№—гЗ!)¹^ — за пределами диапазона.

4.1.6. Условия, при которых тензорезисторы устанавливают на образцы, должны соответствовать инструкции по установке теи-зорезисторов или другой технической документации’на конкретный тип тензорезисторов.

4.1.7. Допускается совмещать операции по определению различных характеристик, если совмещение не нарушает установленных в стандарте и ТУ требований к определению каждой из них.

4.1.8. При испытаниях и определении характеристик тензоре-знсторов должны быть выполнены требования безопасности, установленные в ТУ.

4.2. Общие вид и габаритные размеры тензорезисторов проверяют сличением с чертежами и измерением размеров любыми средствами измерений линейных размеров, обеспечивающими точность измерения в соответствии с ГОСТ 8.051.

.Массу тензорезисторов проверяют взвешиванием на аналитических весах с погрешностью не более 0,001 г.

4.3. Определение сопротивления

4.3.1. Погрешность измерения сопротивления тензорсзистора по п. 1.1 табл. 1 —в пределах ±0,1%. Повторяемость результата измерения сопротивления при одних и тех же условиях измерений должна находиться в пределах ±0,04%.

4.3.2. Влияние неплоскостности тензорезнстора на результат измерения сопротивления тензорезнстора не должно превышать 0,05% измеряемого значения, в противном случае перед измерением тензорезистор размещают на плоской поверхности и используют прижимное устройство для его выравнивания.

4.4. Определение чувствительности при нормальных условиях

4.4.1. Чувствительность по п. 2.1 табл. 1 следует определять на образцовой установке для воспроизведения деформации с градуировочной балкой постоянного сечения, нагружаемой по схеме чистого изгиба, по ГОСТ 8.543. Допускается использовать установку, соответствующую требованиям:

неравномерность поля деформации рабочей зоны балки не должна выходить за пределы ±0,5% среднего значения деформации;

погрешность измерения (воспроизведения) среднего значения деформации не должна выходить за пределы:

±2 млн^-1 —в диапазоне измерений от минус 1000 до плюс 1000 млн^-1;

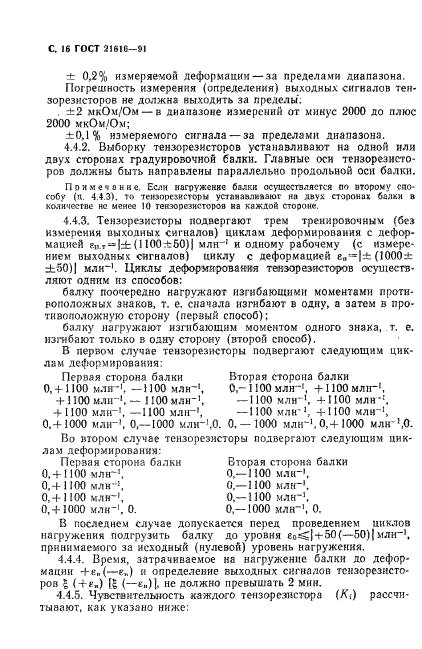

С. 16 ГОСТ 2161С—S>I

± 0,2% измеряемой деформации —за пределами диапазона.

Погрешность измерения (определения) выходных сигналов тен* зорезисторов не должна выходить за пределы;

. ±2 мкОм/Ом— в диапазоне измерений от минус 2000 до плюс 2000 мкОм/Ом;

±0,1 % измеряемого сигнала —за пределами диапазона.

4.4.2. Выборку тензорезисторов устанавливают на одной или двух сторонах градуировочной балки. Главные оси тензорезнсто-ров должны быть направлены параллельно продольной оси балки.

Примечание. Если нагружение балки осушссгзлясгея по второму способу (п. 4.4.3). то 1с1г»орс»исгоры устанавливают на двух сторонах балки в количестве не мене* 10 тензорезисторов на каждой стороне.

4.4.3. Тензорезисторы подвергают трем тренировочным (без измерения выходных сигналов) циклам деформирования с деформацией Е_Рт-|±(1100±50)J млн^-1 и одному рабочему (с измерением выходных сигналов) циклу с деформацией е_а*^х|±(1000± ±50)| млн^-1. Циклы деформирования тензорезисторов осуществляют одним из способов:

балку поочередно нагружают изгибающими моментами противо
