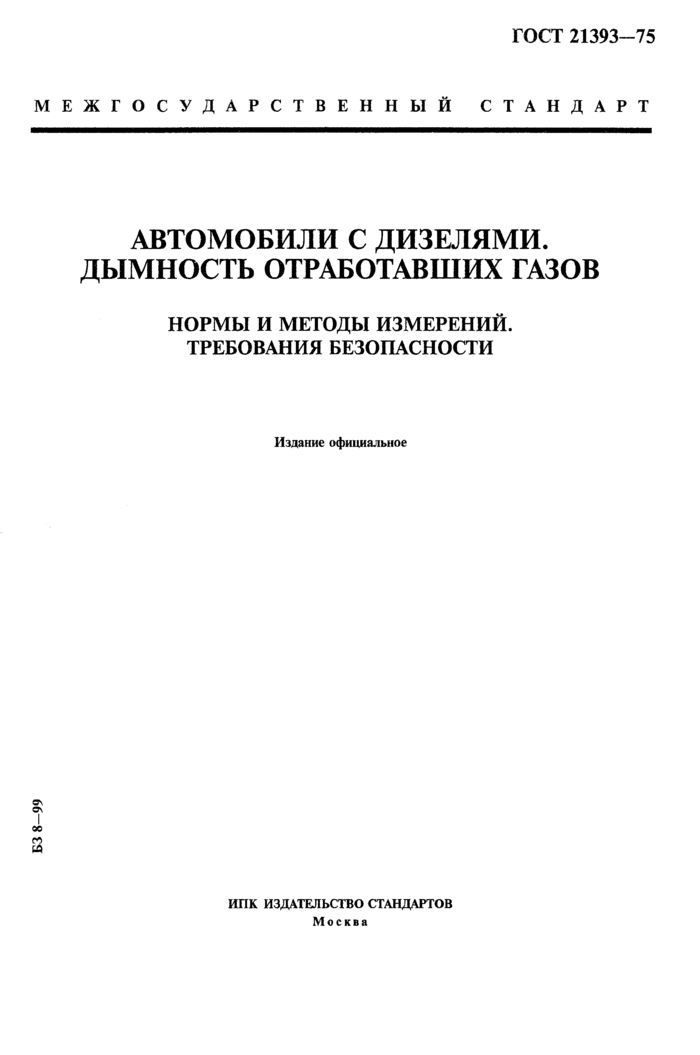

ГОСТ 21393-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АВТОМОБИЛИ С ДИЗЕЛЯМИ.
ДЫМНОСТЬ ОТРАБОТАВШИХ ГАЗОВ

НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЙ.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.77

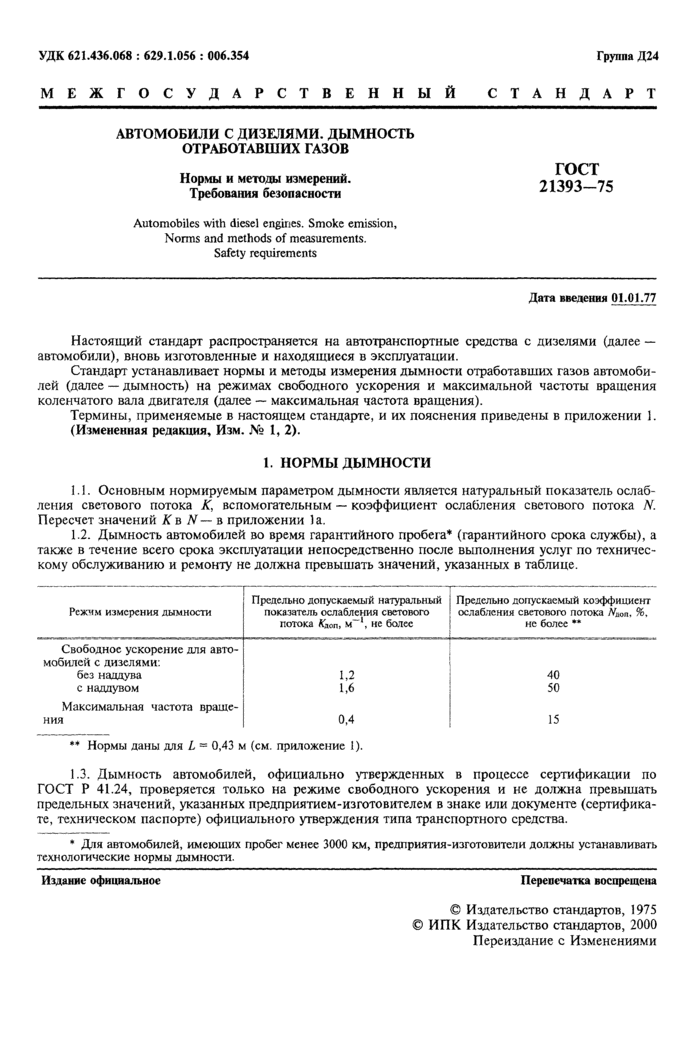

Настоящий стандарт распространяется на автотранспортные средства с дизелями (далее — автомобили), вновь изготовленные и находящиеся в эксплуатации.

Стандарт устанавливает нормы и методы измерения дымности отработавших газов автомобилей (далее — дымность) на режимах свободного ускорения и максимальной частоты вращения коленчатого вала двигателя (далее — максимальная частота вращения).

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 1.

(Измененная редакция, Изм. № 1, 2).

1. НОРМЫ ДЫМНОСТИ

1.1. Основным нормируемым параметром дымности является натуральный показатель ослабления светового потока К, вспомогательным — коэффициент ослабления светового потока N. Пересчет значений К в N — в приложении 1а.

1.2. Дымность автомобилей во время гарантийного пробега* (гарантийного срока службы), а также в течение всего срока эксплуатации непосредственно после выполнения услуг по техническому обслуживанию и ремонту не должна превышать значений, указанных в таблице.

** Нормы даны для L = 0,43 м (см. приложение 1).

* Для автомобилей, имеющих пробег менее 3000 км, предприятия-изготовители должны устанавливать технологические нормы дымности.

1.3. Дымность автомобилей, официально утвержденных в процессе сертификации по ГОСТ Р 41.24, проверяется только на режиме свободного ускорения и не должна превышать предельных значений, указанных предприятием-изготовителем в знаке или документе (сертификате, техническом паспорте) официального утверждения типа транспортного средства.

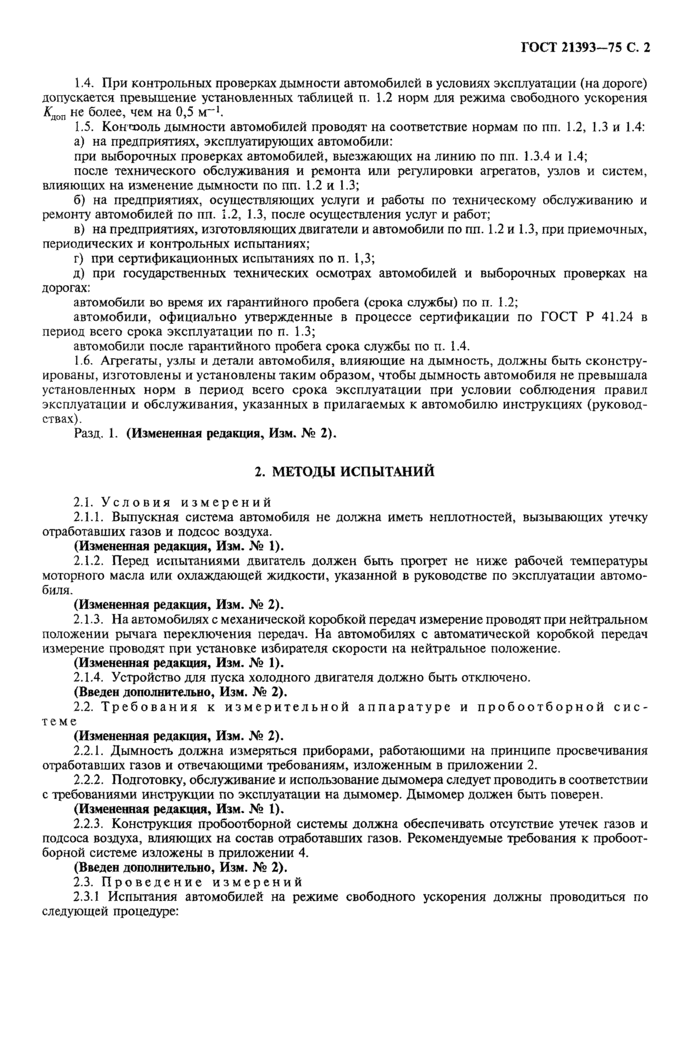

1.4. При контрольных проверках дымности автомобилей в условиях эксплуатации (на дороге) допускается превышение установленных таблицей п. 1.2 норм для режима свободного ускорения К_доп не более, чем на 0,5 м^-1.

1.5. Контроль дымности автомобилей проводят на соответствие нормам по пп. 1.2, 1.3 и 1.4:

а) на предприятиях, эксплуатирующих автомобили:

при выборочных проверках автомобилей, выезжающих на линию по пп. 1.3.4 и 1.4;

после технического обслуживания и ремонта или регулировки агрегатов, узлов и систем, влияющих на изменение дымности по пп. 1.2 и 1.3;

б) на предприятиях, осуществляющих услуги и работы по техническому обслуживанию и ремонту автомобилей по пп. 1.2, 1.3, после осуществления услуг и работ;

в) на предприятиях, изготовляющих двигатели и автомобили по пп. 1.2 и 1.3, при приемочных, периодических и контрольных испытаниях;

г) при сертификационных испытаниях по п. 1,3;

д) при государственных технических осмотрах автомобилей и выборочных проверках на дорогах:

автомобили во время их гарантийного пробега (срока службы) по п. 1.2;

автомобили, официально утвержденные в процессе сертификации по ГОСТ Р 41.24 в период всего срока эксплуатации по п. 1.3;

автомобили после гарантийного пробега срока службы по п. 1.4.

1.6. Агрегаты, узлы и детали автомобиля, влияющие на дымность, должны быть сконструированы, изготовлены и установлены таким образом, чтобы дымность автомобиля не превышала установленных норм в период всего срока эксплуатации при условии соблюдения правил эксплуатации и обслуживания, указанных в прилагаемых к автомобилю инструкциях (руководствах).

Разд. 1. (Измененная редакция, Изм. № 2).

2. МЕТОДЫ ИСПЫТАНИЙ

2.1. Условия измерений

2.1.1. Выпускная система автомобиля не должна иметь неплотностей, вызывающих утечку отработавших газов и подсос воздуха.

(Измененная редакция, Изм. № 1).

2.1.2. Перед испытаниями двигатель должен быть прогрет не ниже рабочей температуры моторного масла или охлаждающей жидкости, указанной в руководстве по эксплуатации автомобиля.

(Измененная редакция, Изм. № 2).

2.1.3. На автомобилях с механической коробкой передач измерение проводят при нейтральном положении рычага переключения передач. На автомобилях с автоматической коробкой передач измерение проводят при установке избирателя скорости на нейтральное положение.

(Измененная редакция, Изм. № 1).

2.1.4. Устройство для пуска холодного двигателя должно быть отключено.

(Введен дополнительно, Изм. № 2).

2.2. Требования к измерительной аппаратуре и пробоотборной системе

(Измененная редакция, Изм. № 2).

2.2.1. Дымность должна измеряться приборами, работающими на принципе просвечивания отработавших газов и отвечающими требованиям, изложенным в приложении 2.

2.2.2. Подготовку, обслуживание и использование дымомера следует проводить в соответствии с требованиями инструкции по эксплуатации на дымомер. Дымомер должен быть поверен.

(Измененная редакция, Изм. № 1).

2.2.3. Конструкция пробоотборной системы должна обеспечивать отсутствие утечек газов и подсоса воздуха, влияющих на состав отработавших газов. Рекомендуемые требования к пробоотборной системе изложены в приложении 4.

(Введен дополнительно, Изм. № 2).

2.3. Проведение измерений

2.3.1 Испытания автомобилей на режиме свободного ускорения должны проводиться по следующей процедуре:

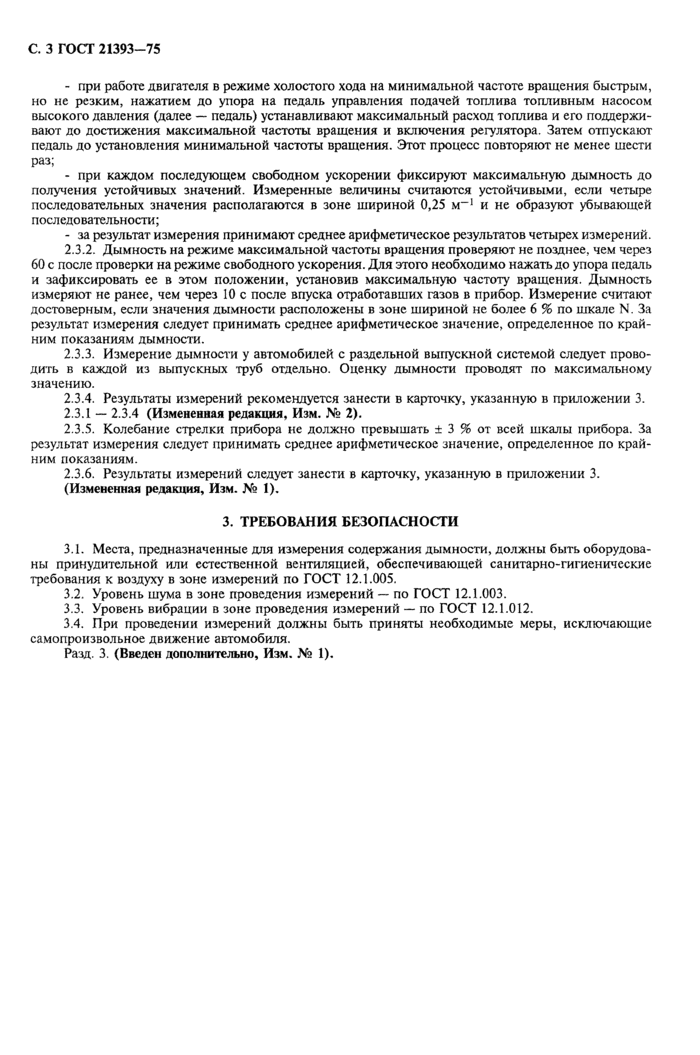

— при работе двигателя в режиме холостого хода на минимальной частоте вращения быстрым, но не резким, нажатием до упора на педаль управления подачей топлива топливным насосом высокого давления (далее — педаль) устанавливают максимальный расход топлива и его поддерживают до достижения максимальной частоты вращения и включения регулятора. Затем отпускают педаль до установления минимальной частоты вращения. Этот процесс повторяют не менее шести раз;

— при каждом последующем свободном ускорении фиксируют максимальную дымность до получения устойчивых значений. Измеренные величины считаются устойчивыми, если четыре последовательных значения располагаются в зоне шириной 0,25 м^-1 и не образуют убывающей последовательности;

— за результат измерения принимают среднее арифметическое результатов четырех измерений.

2.3.2. Дымность на режиме максимальной частоты вращения проверяют не позднее, чем через 60 с после проверки на режиме свободного ускорения. Для этого необходимо нажать до упора педаль и зафиксировать ее в этом положении, установив максимальную частоту вращения. Дымность измеряют не ранее, чем через 10 с после впуска отработавших газов в прибор. Измерение считают достоверным, если значения дымности расположены в зоне шириной не более 6 % по шкале N. За результат измерения следует принимать среднее арифметическое значение, определенное по крайним показаниям дымности.

2.3.3. Измерение дымности у автомобилей с раздельной выпускной системой следует проводить в каждой из выпускных труб отдельно. Оценку дымности проводят по максимальному значению.

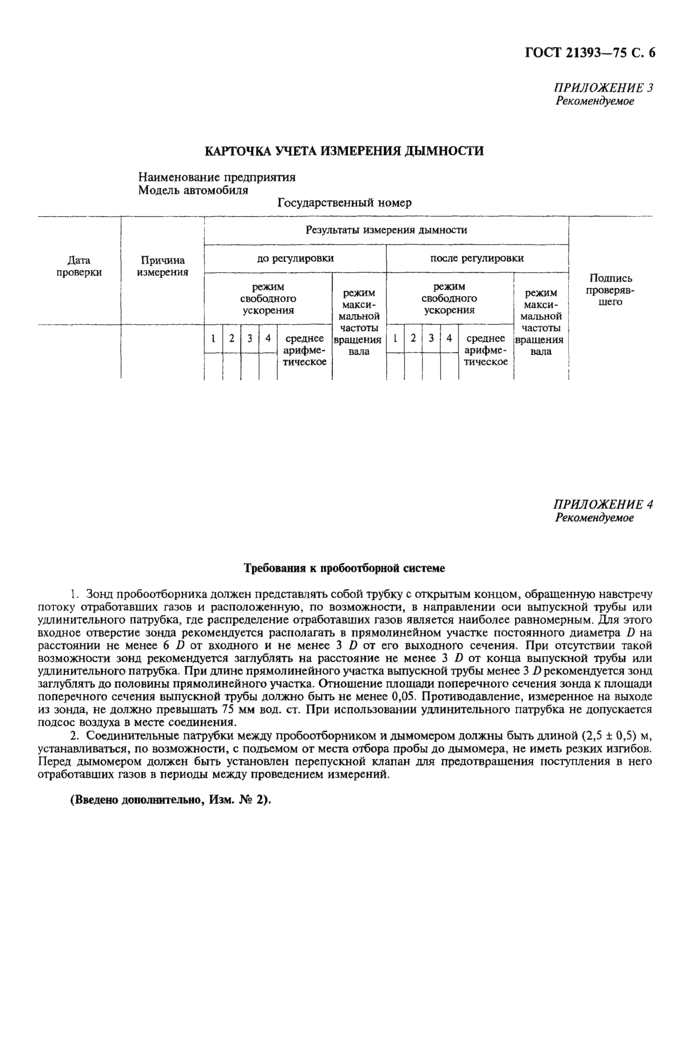

2.3.4. Результаты измерений рекомендуется занести в карточку, указанную в приложении 3.

2.3.1 — 2.3.4 (Измененная редакция, Изм. № 2).

2.3.5. Колебание стрелки прибора не должно превышать ± 3 % от всей шкалы прибора. За результат измерения следует принимать среднее арифметическое значение, определенное по крайним показаниям.

2.3.6. Результаты измерений следует занести в карточку, указанную в приложении 3.

(Измененная редакция, Изм. № 1).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Места, предназначенные для измерения содержания дымности, должны быть оборудованы принудительной или естественной вентиляцией, обеспечивающей санитарно-гигиенические требования к воздуху в зоне измерений по ГОСТ 12.1.005.

3.2. Уровень шума в зоне проведения измерений — по ГОСТ 12.1.003.

3.3. Уровень вибрации в зоне проведения измерений — по ГОСТ 12.1.012.

3.4. При проведении измерений должны быть приняты необходимые меры, исключающие самопроизвольное движение автомобиля.

Разд. 3. (Введен дополнительно, Изм. № 1).

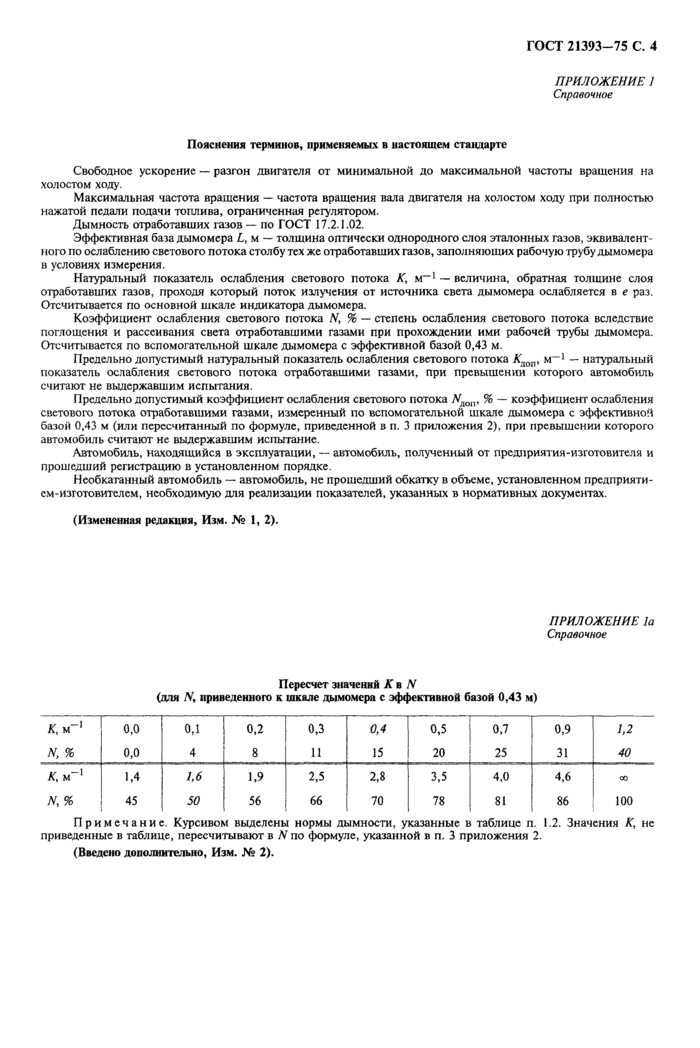

ПРИЛОЖЕНИЕ 1

Справочное

Пояснения терминов, применяемых в настоящем стандарте

Свободное ускорение — разгон двигателя от минимальной до максимальной частоты вращения на холостом ходу.

Максимальная частота вращения — частота вращения вала двигателя на холостом ходу при полностью нажатой педали подачи топлива, ограниченная регулятором.

Дымность отработавших газов — по ГОСТ 17.2.1.02.

Эффективная база дымомера L, м — толщина оптически однородного слоя эталонных газов, эквивалентного по ослаблению светового потока столбу тех же отработавших газов, заполняющих рабочую трубу дымомера в условиях измерения.

Натуральный показатель ослабления светового потока К, м^-1 — величина, обратная толщине слоя отработавших газов, проходя который поток излучения от источника света дымомера ослабляется в е раз. Отсчитывается по основной шкале индикатора дымомера.

Коэффициент ослабления светового потока N, % — степень ослабления светового потока вследствие поглощения и рассеивания света отработавшими газами при прохождении ими рабочей трубы дымомера. Отсчитывается по вспомогательной шкале дымомера с эффективной базой 0,43 м.

Предельно допустимый натуральный показатель ослабления светового потока К_доп, м^-1 — натуральный показатель ослабления светового потока отработавшими газами, при превышении которого автомобиль считают не выдержавшим испытания.

Предельно допустимый коэффициент ослабления светового потока N_доп, % — коэффициент ослабления светового потока отработавшими газами, измеренный по вспомогательной шкале дымомера с эффективной базой 0,43 м (или пересчитанный по формуле, приведенной в п. 3 приложения 2), при превышении которого автомобиль считают не выдержавшим испытание.

Автомобиль, находящийся в эксплуатации, — автомобиль, полученный от предприятия-изготовителя и прошедший регистрацию в установленном порядке.

Необкатанный автомобиль — автомобиль, не прошедший обкатку в объеме, установленном предприятием-изготовителем, необходимую для реализации показателей, указанных в нормативных документах.

(Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 1a

Справочное

Пересчет значений К в N
(для N, приведенного к шкале дымомера с эффективной базой 0,43 м)

Примечание. Курсивом выделены нормы дымности, указанные в таблице п. 1.2. Значения К, не приведенные в таблице, пересчитывают в ТУ по формуле, указанной в п. 3 приложения 2.

(Введено дополнительно, Изм. № 2).

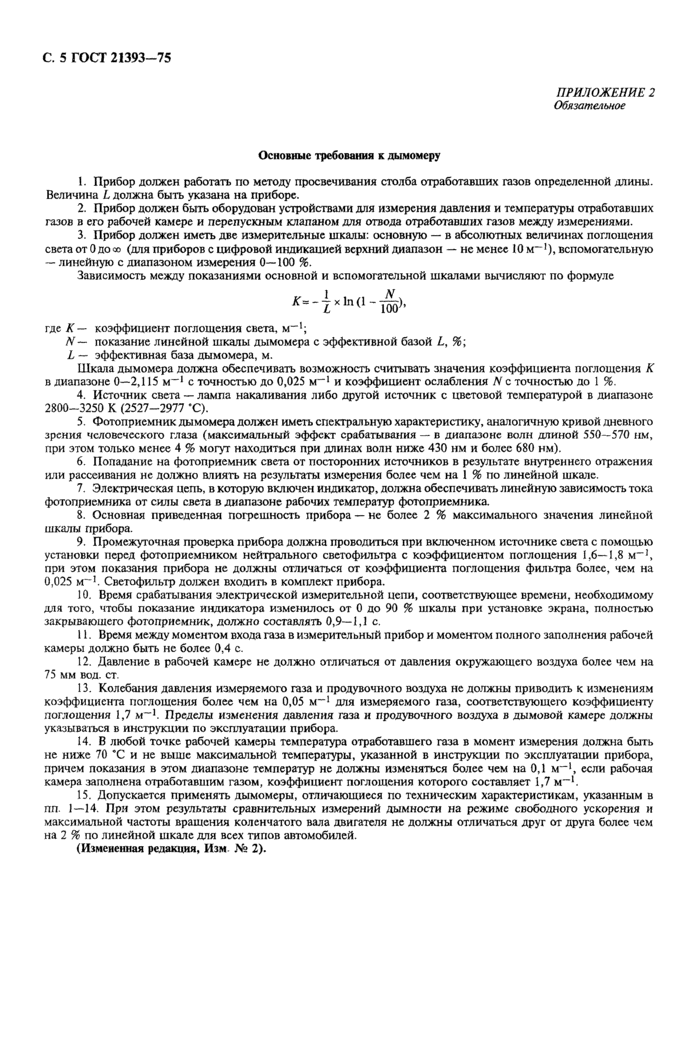

ПРИЛОЖЕНИЕ 2

Обязательное

Основные требования к дымомеру

1. Прибор должен работать по методу просвечивания столба отработавших газов определенной длины. Величина L должна быть указана на приборе.

2. Прибор должен быть оборудован устройствами для измерения давления и температуры отработавших газов в его рабочей камере и перепускным клапаном для отвода отработавших газов между измерениями.

3. Прибор должен иметь две измерительные шкалы: основную — в абсолютных величинах поглощения света от 0 до ¥ (для приборов с цифровой индикацией верхний диапазон — не менее 10 м^-1), вспомогательную — линейную с диапазоном измерения 0-100 %.

Зависимость между показаниями основной и вспомогательной шкалами вычисляют по формуле

₀
