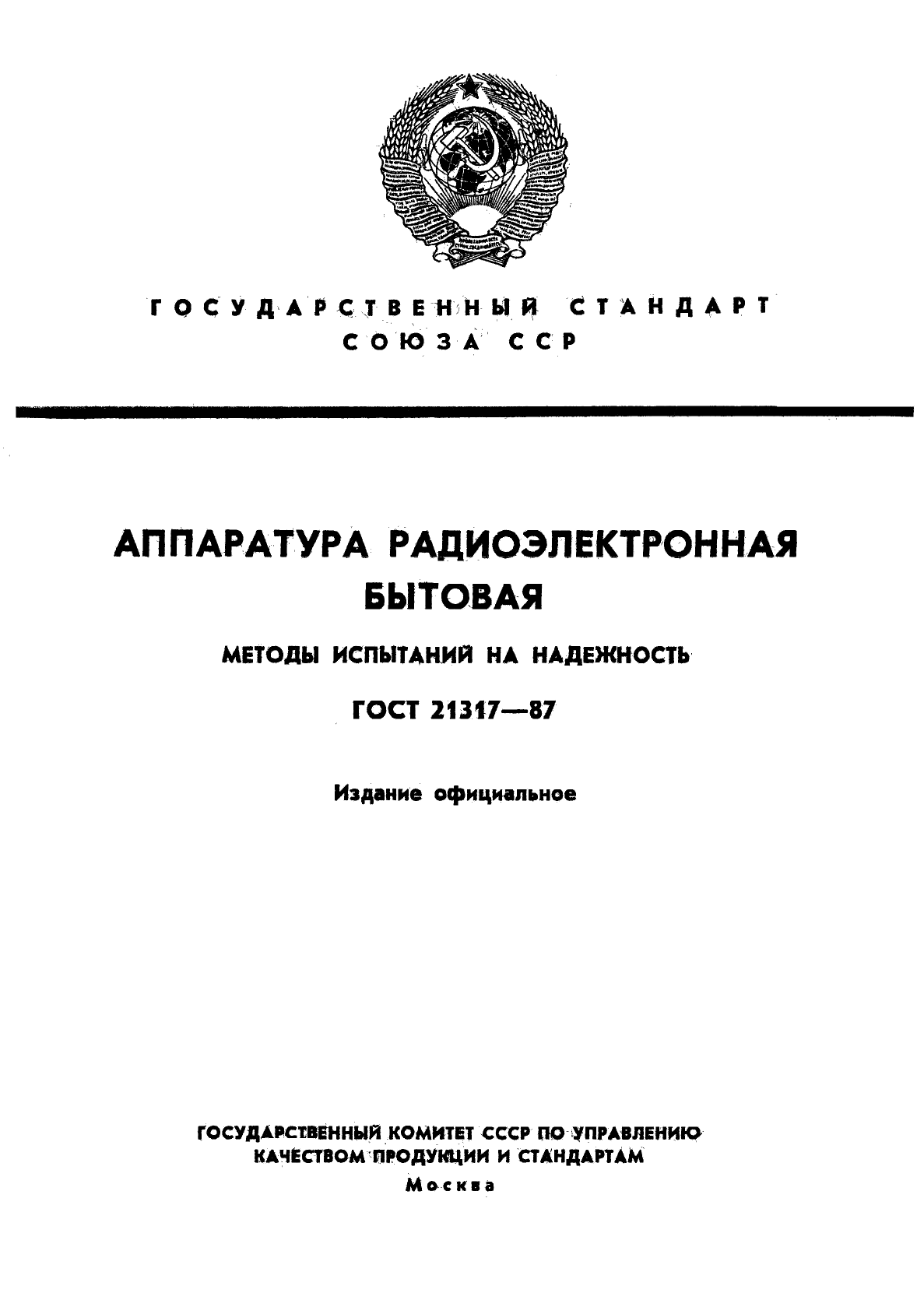

ГОСУДАРС ТВ Е И Н ЫЯ СТАНДАРТ СОЮЗА ССР
АППАРАТУРА РАДИОЭЛЕКТРОННАЯ БЫТОВАЯ
МЕТОДЫ ИСПЫТАНИЙ НА НАДЕЖНОСТЬ ГОСТ 21317-87 Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ М ос к в a

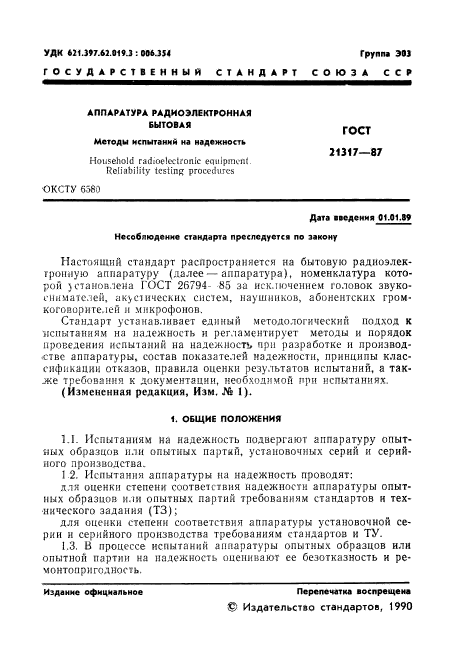

УДК *21.397.62.019.3 : 006.354 Группа Э93
ЕННЫЙ СТАНДАРТ СОЮЗА ССР
Г О
РАДИОЭЛЕКТРОННАЯ
АППА1
БЫТОВАЯ
ГОСТ
Методы испытании на надежность
21317—87
Household rad:oe!eetronlc equipment Reliability testing procedures
•ОКСТУ 6580
Дата ■ведения 01.01.W
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на бытовую радиоэлектронную аппаратуру (далее — аппаратура), номенклатура которой установлена ГОСТ 26794- 85 за исключением головок звукоснимателей, акустических систем, наушников, абонентских громкоговорителей и микрофонов.
Стандарт устанавливает единый методологический подход к испытаниям на надежность и регламентирует методы и порядок проведения испытаний на надежность при разработке и производстве аппаратуры, состав показателей надежности, принципы классификации отказов, правила опенки результатов испытаний, а так-.же требования к документации, необходимой при испытаниях.
(Измененная редакция, Изм. № I).
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Испытаниям на надежность подвергают аппаратуру опытных образцов или опытных партий, установочных серий и серийного производства.
1 2. Испытания аппаратуры на надежность проводят: для оценки степени соответствия надежности аппаратуры опытных образцов или опытных партий требованиям стандартов и технического задания (ТЗ);
для оценки степени соответствия аппаратуры установочной серии и серийного производства требованиям стандартов и ТУ.
1.3. В процессе испытании аппаратуры опытных образцов или опытной партии на надежность оценивают ее безотказность и ремонтопригодность.
Издание официальное Перепечатка воспрещена
© Издательство стандартов, 1990

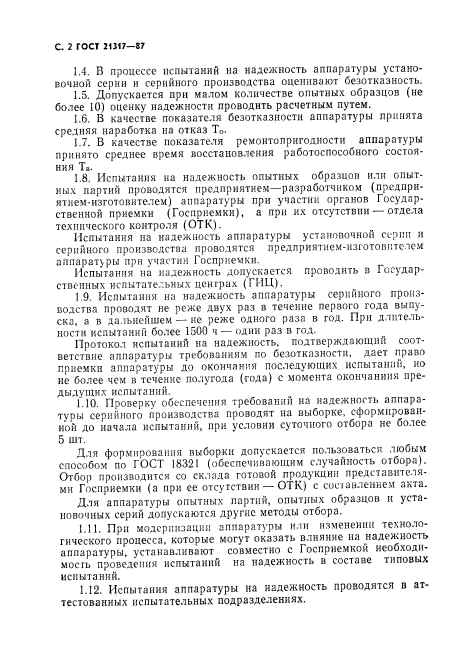

С. 2 ГОСТ 21317-87
1.4. В процессе испытаний на надежность аппаратуры установочной серив н серийного производства оценивают безотказность.
1.5. Допускается при малом количестве опытных образцов (не более 10) оценку надежности проводить расчетным путем.
1.6. В качестве показателя безотказности аппаратуры принята средняя наработка на отказ Т0.
1.7. В качестве показателя ремонтопригодности аппаратуры принято среднее время восстановления работоспособного состояния Тв.
1.8. Испытания на надежность опытных образцов или опытных партий проводятся предприятием—разработчиком (предпрн-ятнемизготовнтелем) аппаратуры при участии органов Государственной приемки (Госирнемкн), а при их отсутствии — отдела технического контроля (ОТК).
Испытания на надежность аппаратуры установочной серии и серийного производства проводятся предприятнсм-нзготовитслем аппаратуры при участии Госпрнемки.
Испытания на надежность допускается проводить в Государственных испытательных центрах (ГИИ).
19. Испытания на надежность аппаратуры серийного производства проводят не реже двух раз в течение первого года выпуска. а в дальнейшем — не реже одного раза в год. При длительности испытаний более 1500 ч — один раз в год.
Протокол испытаний на надежность, подтверждающий соответствие аппаратуры требованиям по безотказности, дает право приемки аппаратуры до окончания последующих испытаний, но не более чем в течение полугода (года) с момента окончанния предыдущих испытаний.
1.10. Проверку обеспечения требований на надежность аппаратуры серийного производства проводят на выборке, сформированной до начала испытаний, при условии суточного отбора не более 5 шт.
Для формирования выборки допускается пользоваться любым способом по ГОСТ 18321 (обеспечивающим случайность отбора). Отбор производится со склада готовой продукции представителями Госприемкн (а при ее отсутствии — ОТК) с составлением акта.
Для аппаратуры опытных партий, опытных образцов и установочных серий допускаются другие методы отбора.
1.11. При модернизации аппаратуры или изменении технологического процесса, которые могут оказать влияние па надежность аппаратуры, устанавливают совместно с Госпрнемкой необходимость проведения испытаний на надежность в составе типовых испытаний.
1.12. Испытания аппаратуры на надежность проводятся в аттестованных испытательных подразделениях.

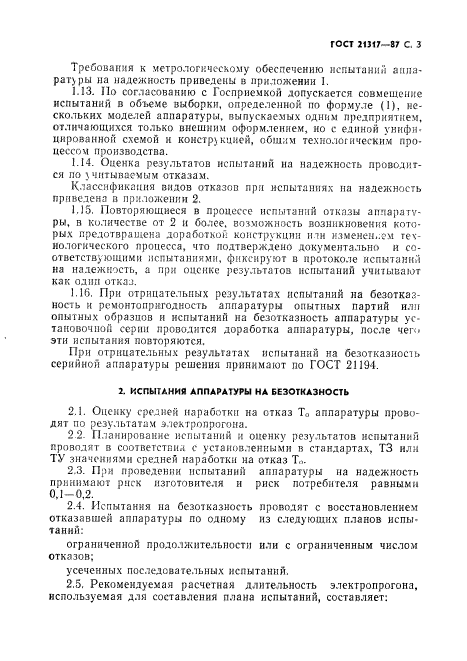

ГОСТ 21317-87 С. 3

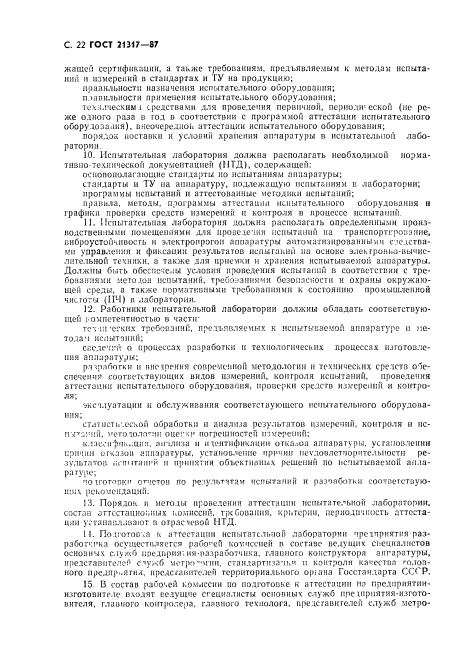

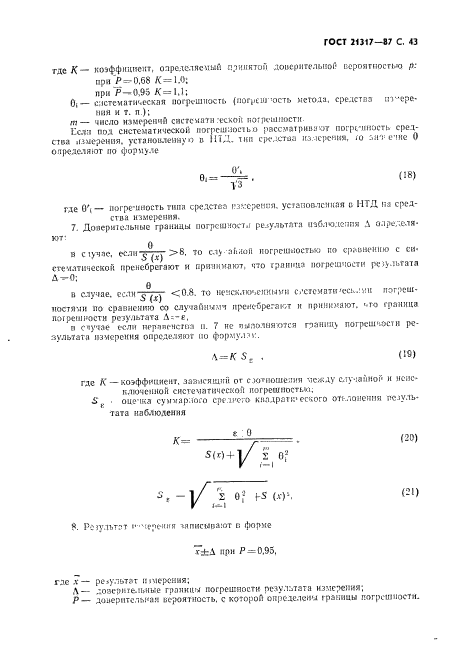

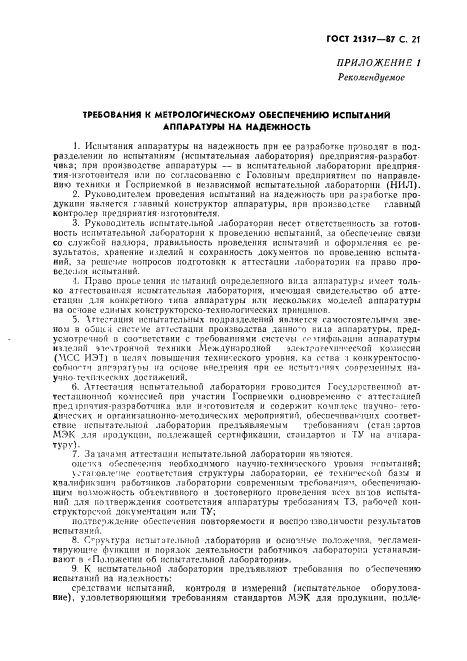

Требования к метрологическому обеспечению испытаний аппарат) ры на надежность приведены в приложении I.
1.13. По согласованию с Госпрнемкой допускается совмещение испытаний в объеме выборки, определенной по формуле (1), нескольких моделей аппаратуры, выпускаемых одним предприятием, отличающихся только внешним оформлением, но с единой унифицированной схемой и конструкцией, обшим технологическим процессом производства.
1.14. Оценка результатов испытаний на надежность проводится по учитываемым отказам.

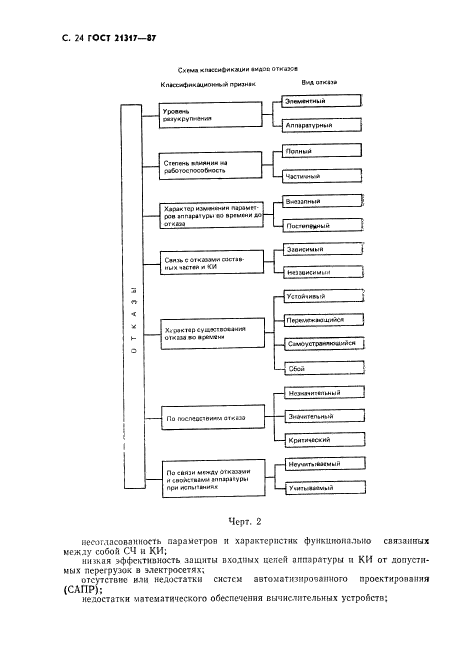

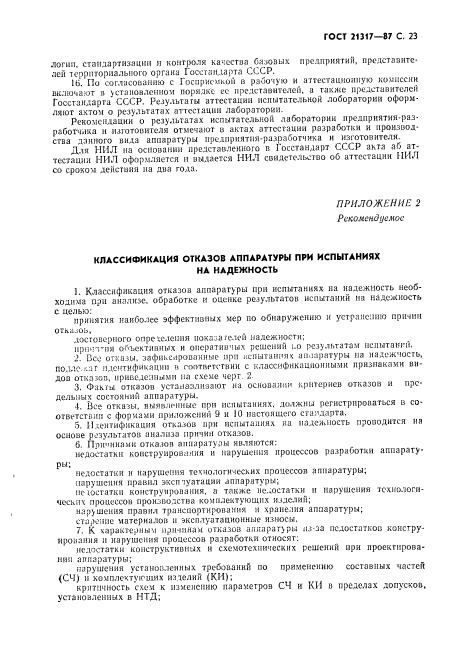

Классификация видов отказов при испытаниях на надежность приведена п приложении 2.
1.15. Повторяющиеся в процессе испытаний отказы аппаратуры, в количестве от 2 и более, возможность возникновения которых предотвращена доработкой конструкции или изменением технологического процесса, что подтверждено документально и соответствующими испытаниями, фиксируют в протоколе испытаний на надежность, а при оценке результатов испытаний учитывают как один отказ.
1.16. При отрицательных результатах испытаний на безотказность и ремонтопригодность аппаратуры опытных партий или опытных образцов и испытаний на безотказность аппаратуры установочной серии проводится доработка аппаратуры, после чег<* эти испытания повторяются.
При отрицательных результатах испытаний на безотказное!и серийной аппаратуры решения принимают по ГОСТ 21191.
2. ИСПЫТАНИЯ АППАРАТУРЫ НА БЕЗОТКАЗНОСТЬ
2.1. Оценку средней наработки на отказ Т0 аппаратуры проводят по результатам элехтропрогона.
2 2. Планирование испытаний и опенку результатов испытаний проводят в соответствие с установленными в стандартах, ТЗ или ТУ значениями средней наработки на отказ Т„.
2.3. При проведении испытаний аппаратуры на надежность принимают риск изготовителя и рнск потребителя равными 0.1-0,2.
2.4. Испытания на безотказность проводят с восстановлением отказавшей аппаратуры по одному из следующих планов испытаний:
ограниченной продолжительности или с ограниченным числом отказов;
усеченных последовательных испытаний.

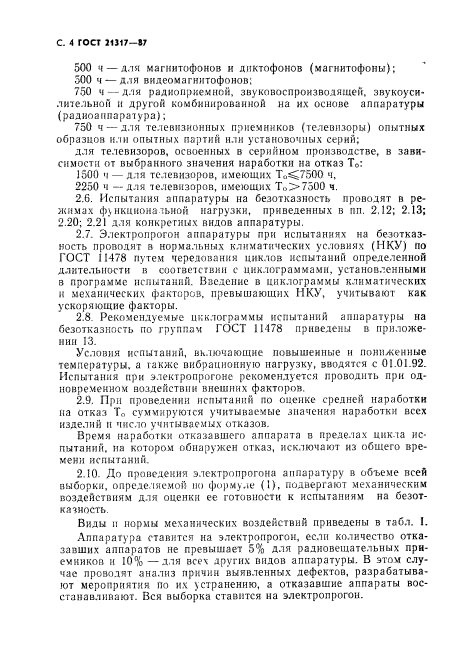

2.5. Рекомендуемая расчетная длительность электропрогона, используемая для составления плана испытаний, составляет:
С. 4 ГОСТ 21)17—Ы
500 ч— для магнитофонов и диктофонов (магнитофоны):
300 ч — дли видеомагнитофонов;
750 ч — для радиоприемной, звуковоспроизводящей, звукоусилительной н другой комбинированной на их основе аппаратуры (радиоаппаратура);
750 ч — для телевизионных приемников (телевизоры) опытных образцов или опытных партий или установочных серий;
для телевизоров, освоенных в серийном производстве, в зависимости от выбранного значения наработки на отказ Т0:
1500 ч — для телевизоров, имеющих Тй^7500 ч,
2250 ч — для телевизоров, имеющих Т.,>7500 ч.
2.6. Испытания аппаратуры на безотказность проводят в режимах функциональной нагрузки, приведенных в пп. 2.12; 2.13; 2.20; 2.21 для конкретных видов аппаратуры.
2.7. Электропрогон аппаратуры при испытаниях на безотказность проводит в нормальных климатических условиях (НКУ) по ГОСТ 11478 путем чередования циклов испытаний определенной длительности в соответствии с циклограммами, установленными в программе испытаний. Введение в циклограммы климатических и механических факторов, превышающих НКУ, учитывают как ускоряющие факторы.

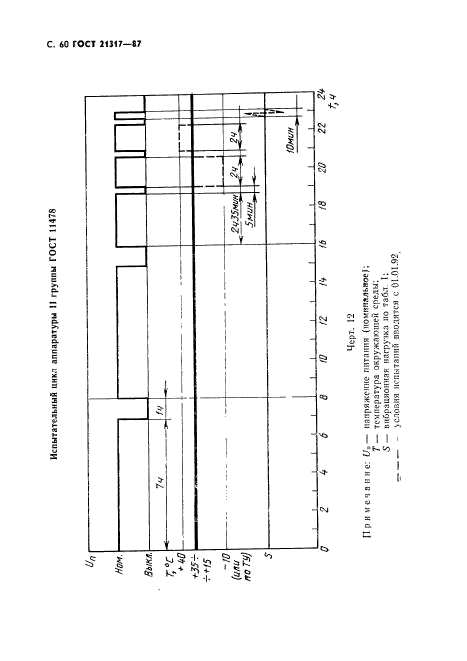

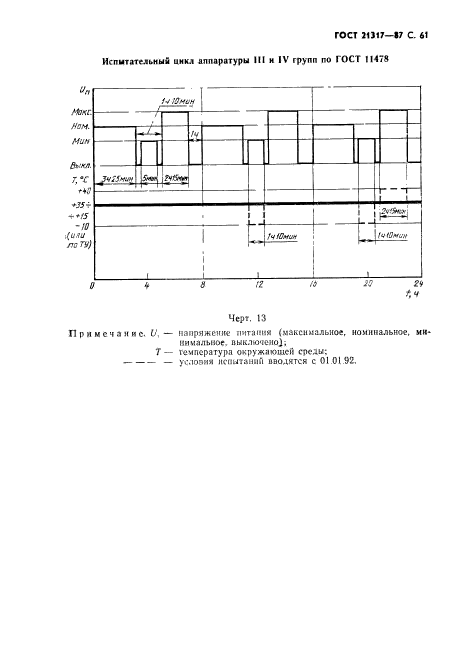

2.8 Рекомендуемые циклограммы испытаний аппаратуры на безотказность по группам ГОСТ 11478 приведены в приложении 13.
Условия испытаний, включающие повышенные и пониженные температуры, а также вибрационную нагрузку, вводятся с 01.01.92. Испытания при электропрогоне рекомендуется проводить при одновременном воздействии внешних факторов.
2.9. При проведении испытаний по оценке средней наработки на отказ То суммируются учитываемые значения наработки всех изделий к число учитываемых отказов.
Время наработки отказавшего аппарата в пределах цикла испытаний. на котором обнаружен отказ, исключают из общего времени испытаний.
2.10. До проведения электропрогона аппаратуру в объеме всей выборки, определяемой но формуле (1), подвергают механическим воздействиям для оценки ее готовности к испытаниям на безотказность.
Виды и нормы механических воздействий приведены в табл. I.
Аппаратура ставится на электропрогон, если количество отказавших аппаратов не превышает 5% для радиовещательных приемников и 10% — для всех других видов аппаратуры. В этом случае проводят анализ причин выявленных дефектов, разрабатывают мероприятия по их устранению, а отказавшие аппараты восстанавливают. Вся выборка ставится на электропрогон.
ГОСТ 21117—*7 С. 5
Если количество отказавших аппаратов больше указанных значений, то Предприятие-нзготовитель проводит анализ причин выявленных дефектов п разрабатывает мероприятия по их устранению.
2.11. После выполнения мероприятий по устранению дефектов на тон же или вновь сформированной выборке по п. 1.10 и том же объеме проводят повторные испытания по п. 2.10.
2.12 Испытания телевизоров
2.12.1. Испытания опытных образцов и опытных партии телевизоров на безотказность проводят по плану усеченных последовательных испытаний.
Испытания телевизоров установочных серий и серийного производства проводят по планам ограниченной продолжительности или с ограниченным числом отказов.
Допускается испытания телевизоров установочных серий и серийного производства проводить на выборке 50 шт. Если до достижения требуемой наработки количество учитываемых отказов телевизоров будет равно или больше предельного значения г„Р. принимают решение о несоответствии телевизоров требованиям ТУ (ТЗ) к безотказности.

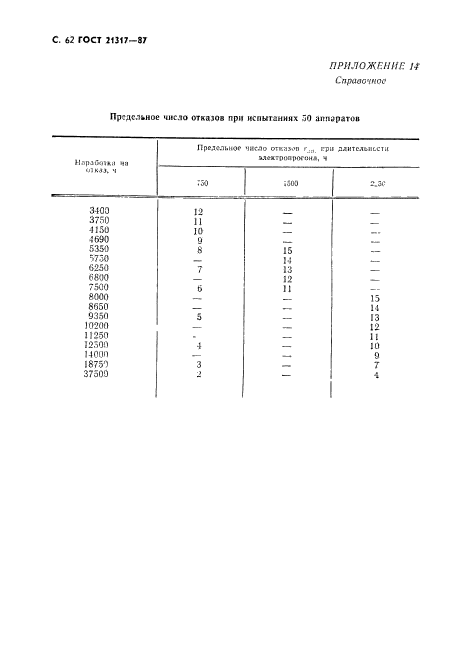

Значения гор при испытании 50 телевизоров приведены в приложении 14.

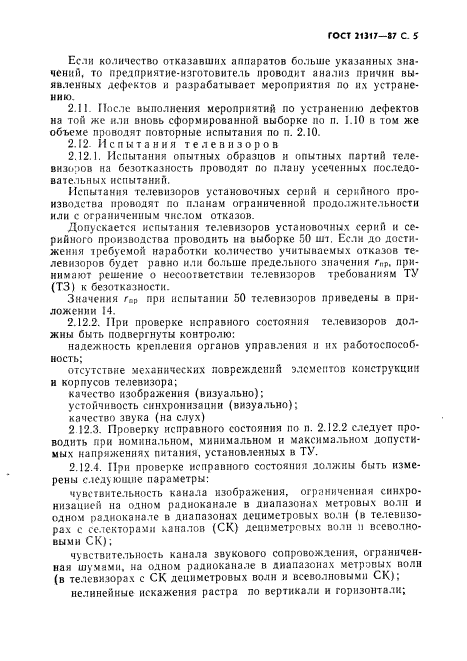

2.12.2. При проверке исправного состояния телевизоров должны быть подвергнуты контролю:
надежность крепления органов управления и их работоспособность;
отсутствие механических повреждений элементов конструкции и корпусов телевизора;
качество изображения (визуально);
устойчивость синхронизации (визуально);
качество звука (на слух)
2 12.3. Проверку исправного состояния по н. 2.12.2 следует проводить при номинальном, минимальном и максимальном допустимых напряжениях питания, установленных в ТУ.
2.12.4. При проверке исправного состояния должны быть измерены следующие параметры:
чувствительность канала изображения, ограниченная синхронизацией на одном радиоканале в диапазонах метровых волн и одном радиоканале в диапазонах дециметровых волн (в телевизорах с селекторами каналов (СК) дециметровых воли и всеволновыми СК);
чувствительность канала звукового сопровождения, ограниченная шумами, на одном радиоканале в диапазонах метровых волн (в телевизорах с СК дециметровых волн и всеволновыми СК);
нелинейные искажения растра по вертикали и горизонтали;
С. 6 ГОСТ 21317-87
нестабильность размеров изображения от изменения напряжения питания;
разрешающая способность по горизонтали.

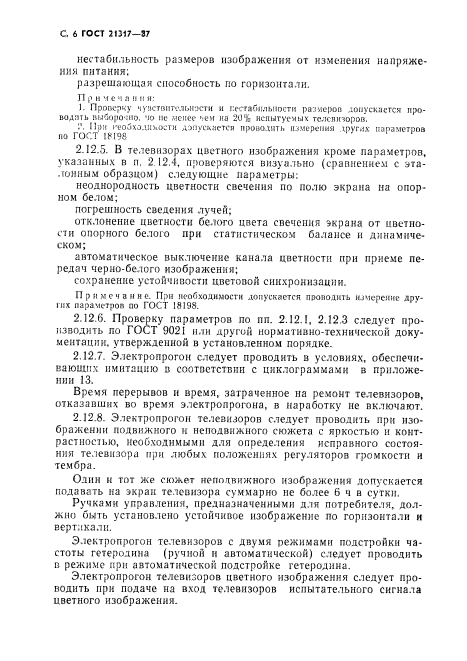

П р н ч с ч я н и я:
1. Проверчу чупствмгсяыюсти и ггстабилмюсгн размеров допускается проведать выборочно, мо не менее ‘ген на 20% испытуемых телевизоров.
«. Ilj>:t геобходньости дэлусьается проводить намерения других параметров по ГОСТ 11*198
2.12.5. В телевизорах цветного изображения кроме параметров, указанных в и, 2 12.4. проверяются визуально (сравнением с эталонным образцом) следующие параметры:
неоднородность цветности свечения по полю экрана на опорном белом:
погрешность сведения лучей;
отклонение цветности белого цвета свечения экрана от цветности опорного белого при статистическом балансе и динамическом;
автоматическое выключение канала цветности при приеме передач черно-белого изображения;
сохранение устойчивости цветовой сиихроинзацнн.
Примечание. При необходимости допускается проводить измерение других парамстроп по ГОСТ 18198.
2.12.6. Проверку параметров по пп. 2.12.!, 2.12.3 следует производить по ГО(2Т 9021 или другой нормативно-технической документации. утвержденной в установленном порядке.
2.12.7. Электропрогон следует проводить в условиях, обеспечивающих имитацию в соответствии с циклограммами в приложении 13.
Время перерывов и время, затраченное на ремонт телевизоров, отказавших во время электропрогона, в наработку не включают.
2.12.8. Электропрогон телевизоров следует проводить при изображении подвижного н неподвижного сюжета с яркостью и контрастностью, необходимыми для определения исправного состояния телевизора при любых положениях регуляторов громкости и тембра.
Олин к тот же сюжет неподвижного изображения допускается подавать на экран телевизора суммарно не более 6 ч в сутки.
Ручками управления, предназначенными для потребителя, должно быть установлено устойчивое изображение по горизонтали и вертикали.
Электропрогон телевизоров с двумя режимами подстройки частоты гетеродина (ручной и автоматической) следует проводить п режиме при автоматической подстройке гетеродина.
Электропрогон телевизоров цветного изображения следует проводить при подаче на вход телевизоров испытательного сигнала цветного изображения.

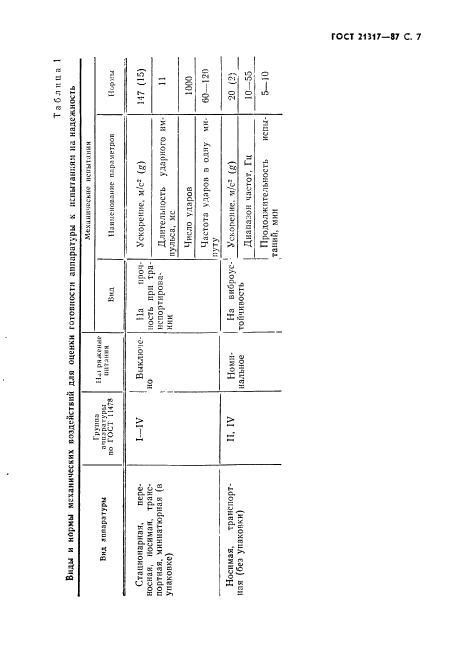

Таблица 1
|
Вилы и нормы механических воздействий для оценки готовности аппаратуры к испытаниям на надежность |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
С. 8 ГОСТ 21317-87

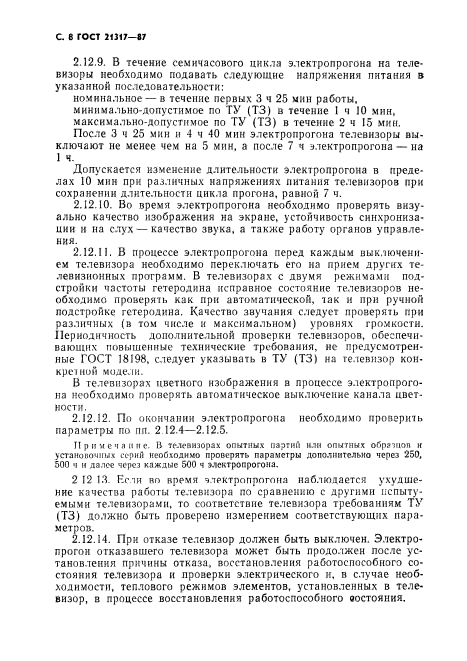

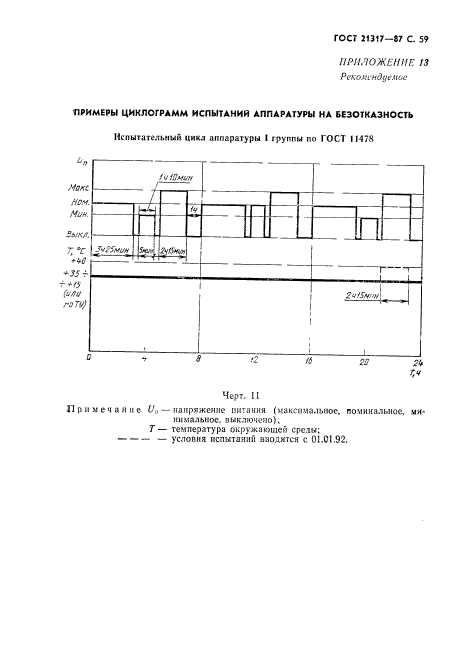

2.12.9. В течение семичасового цикла электропрогона на телевизоры необходимо подавать следующие напряжения питания в указанной последовательности:
номинальное — в течение первых 3 ч 25 мин работы.
минимально-допустимое по ТУ (ТЗ) в течение I ч 10 мин.
максимально-допустимое по ТУ (ТЗ) в течение 2 ч 15 мин.
После 3 ч 25 мин и 4 ч 40 мин электропрогона телевизоры выключают не менее чем на 5 мин. а после 7 ч электропрогона — на 1 ч.
Допускается изменение длительности электропрогона в пределах 10 мин при различных напряжениях питания телевизоров при сохранении длительности цикла прогона, равной 7 ч.
2.12.10. Во время электропрогона необходимо проверять визуально качество изображения на экране, устойчивость синхронизации и на слух — качество звука, а также работу органов управления.
2.12.11. В процессе электропрогона перед каждым выключением телевизора необходимо переключать его на прием других телевизионных программ. В телевизорах с двумя режимами подстройки частоты гетеродина исправное состояние телевизоров необходимо проверять как при автоматической, так и при ручной подстройке гетеродина. Качество звучания следует проверять при различных (в том числе и максимальном) уровнях громкости. Периодичность дополнительной проверки телевизоров, обеспечивающих повышенные технические требования, не предусмотренные ГОСТ 18198. следует указывать в ТУ (ТЗ) на телевизор конкретной модели.
В телевизорах цветного изображения в процессе электропрогона необходимо проверять автоматическое выключение канала цветности.
2.12.12. По окончании электропрогона необходимо проверить параметры по пп. 2 12.4—2.12.5.
Примечание. В телевизорах опытных партий или опытных обрэзцоп н установочных серий необходимо проверять параметры дополнительно через 250, 500 ч н далее через каждые 500 ч электропрогона.
2 12 13. Если но время электропрогона наблюдается ухудшение качества работы телевизора по сравнению с другими испытуемыми телевизорами, то соответствие телевизора требованиям ТУ (ТЗ) должно быть проверено измерением соответствующих параметров.
2.12.14. При отказе телевизор должен быть выключен. Электропрогон отказавшего телевизора может быть продолжен после установления причины отказа, восстановления работоспособного состояния телевизора и проверки электрического и, в случае необходимости. теплового режимов элементов, установленных в телевизор, в процессе восстановления работоспособного оостояния.
ГОСТ 1017-17 С 9

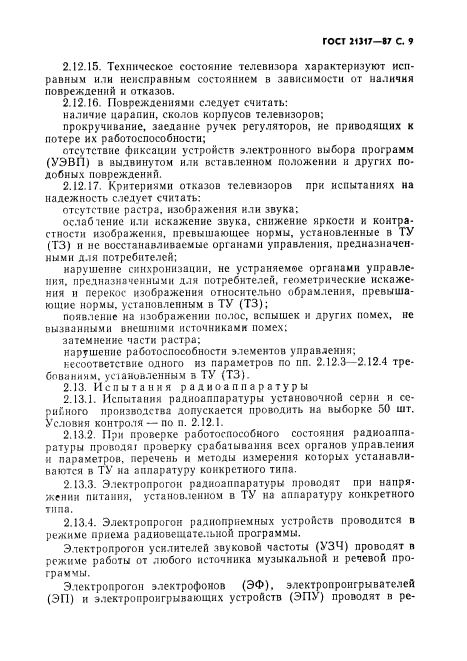

2.12.15. Техническое состояние телевизора характеризуют исправным или неисправным состоянием в зависимости от наличия повреждений и отказов.
2.12.16. Повреждениями следует считать: наличие царапин, сколов корпусов телевизоров; прокручивание, заедание ручек регуляторов, не приводящих к
потере их работоспособности;
отсутствие фиксации устройств электронного выбора программ (УЭВП) в выдвинутом или вставленном положении и других подобных повреждений.
2.12.17. Критериями отказов телевизоров при испытаниях на надежность следует считать:
отсутствие растра, изображения или звука; ослабтение или искажение звука, снижение яркости и контрастности изображения, превышающее нормы, установленные в ТУ (ТЗ) и не восстанавливаемые органами управления, предназначенными для потребителей;
нарушение синхронизации, не устраняемое органами управления. предназначенными для потребителей, геометрические искажения и перекос изображения относительно обрамления, превышающие нормы, установленным в ТУ (ТЗ);
появление на изображении полос, вспышек и других помех, не вызванными внешними источниками помех; затемнение части растра;
нарушение работоспособности элементов управления; несоответствие одного из параметров по пп. 2.12.3—2.12.4 требованиям. установленным в ТУ (ТЗ).
2.13. Испытания радиоаппаратуры
2.13.1. Испытания радиоаппаратуры установочной серии и сс-pufiHoro производства допускается проводить на выборке 50 шт. Условия контроля — по п. 2.12.1.
2.13.2. При проверке работоспособного состояния радиоаппаратуры проводя! проверку срабатывания всех органов управления и параметров, перечень й методы измерения которых устанавливаются в ТУ на аппаратуру конкретного типа.
2.13.3. Электропрогон радиоаппаратуры проводят при напряжении питания, установленном в ТУ на аппаратуру конкретного типа.
2.13.4. Электропрогон радиоприемных устройств проводится в режиме приема радиовещательной программы.
Электропрогон усилителей звуковой частоты (УЗЧ) проводят в режиме работы от любого источника музыкальной и речевой программы.
Электропрогон электрофонов (ЭФ), электропроигрывателей (ЭГ1) и электропроигрывающих устройств (ЭПУ) проводят в ре-

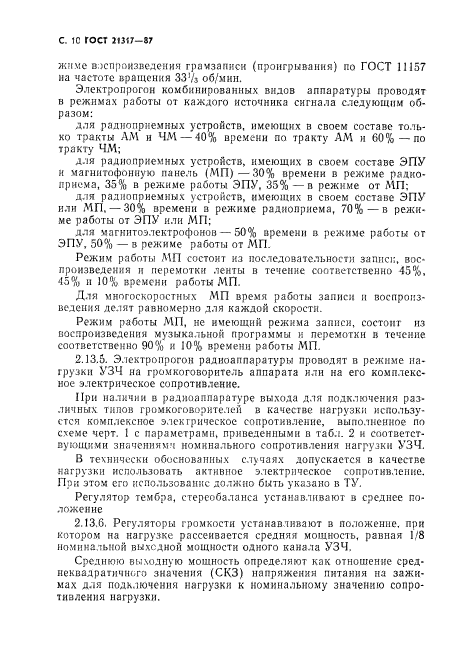

С. 1C ГОСТ 21317-87
жиме воспроизведения грамзаписи (проигрывания) по ГОСТ 11157 на частоте вращения ЗЗ’/з об/мин.
Электропрогон комбинированных видов аппаратуры проводят в режимах работы от каждого источника сигнала следующим образом:
для радиоприемных устройств, имеющих в своем составе только тракты AM и ЧМ—40% времени по тракту AM и 60%— по тракту ЧМ;
для радиоприемных устройств, имеющих в своем составе ЭПУ и магнитофонную панель (.МП)— 30% времени в рех<име радиоприема, 35% в режиме работы ЭПУ. 35% —в режиме от МП;
для радиоприемных устройств, имеющих в своем составе ЭПУ или МП, —30% времени а режиме радиоприема, 70% —в режиме работы от ЭПУ или МП;
для магнитоэлектрофонов — 50% времени в режиме работы от ЭПУ, 50% — в режиме работы от МП.
Режим работы МП состоит из последовательности записи, воспроизведения и перемотки ленты в течение соответственно 45%, 45% и 10% времени работы МП.
Для многоскоростных .МП время работы записи и воспроизведения делят равномерно для каждой скорости.
Режим работы МП, не имеющий режима записи, состоит из воспроизведения музыкальной программы и перемотки в течение соответственно 90% и 10% времени работы МП.
2.13.5. Электропрогон радиоаппаратуры проводят в режиме нагрузки УЗЧ на громкоговоритель аппарата или на его комплексное электрическое сопротивление.
При наличии в радиоаппаратуре выхода для подключения различных типов громкоговорителей в качестве нагрузки используется комплексное электрическое сопротивление, выполненное по схеме черт. I с параметрами, приведенными в табл. 2 и соответствующими значениями номинального сопротивления нагрузки УЗЧ.
В технически обоснованных случаях допускается в качестве нагрузки использовать активное электрическое сопротивление. При этом его использование должно быть указано в ТУ.
Регулятор тембра, стереобаланса устанавливают в среднее положение
2.13.6. Регуляторы громкости устанавливают в положение, при котором на нагрузке рассеивается средняя мощность, равная 1/8 номинальной выходной мощности одного канала УЗЧ.
Среднюю выходную мощность определяют как отношение среднеквадратичного значения (СКЗ) напряжении питания на зажимах для подключения нагрузки к номинальному значению сопротивления нагрузки.
ГОСТ 11317-87 С. 11

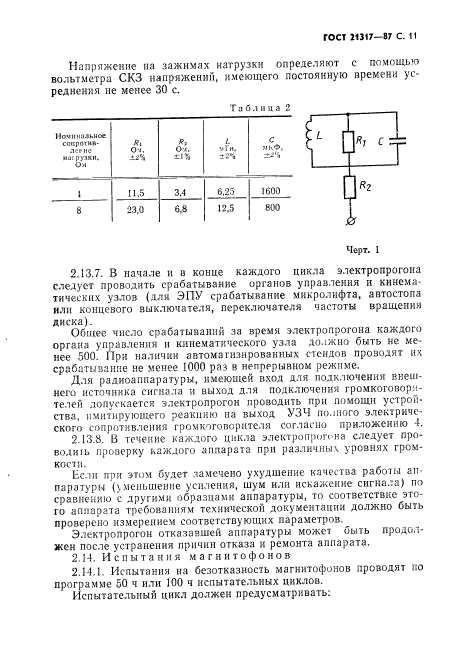

Напряжение на зажимах нагрузки определяют с помощью вольтметра СКЗ напряжении, имеющего постоянную времени усреднения не менее 30 с.
|
Таблица 2 |
|||||||||||||||
|
2.13.7. В начале и в конце каждого цикла электропрогоиа следует проводить срабатывание органов управления и кинематических узлов (для ЭПУ срабатывание мнкролифта, автостопа или концевого выключателя, переключателя частоты вращении диска).
|
|
Черт. 1 |
Общее число срабатываний за время электропрогона каждого органа управления и кинематического узла должно быть не менее 500. При наличии автоматизированных стендов проводят их срабатывание не менее 1000 раз в непрерывном режиме.

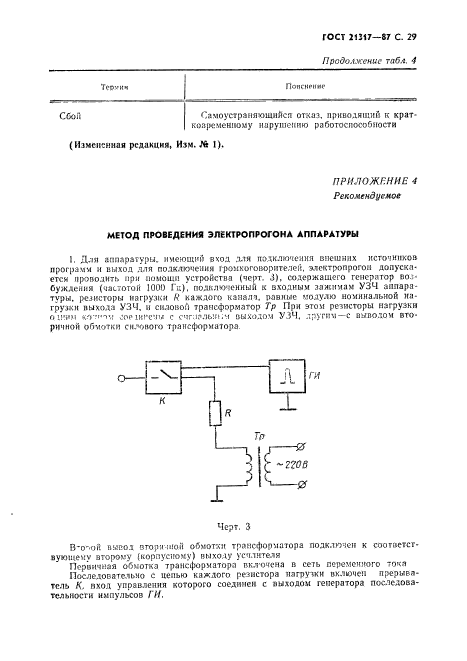

Для радиоаппаратуры, имеющей вход для подключения внешнего источника сигнала и выход для подключения громкоговорителей допускается электропрогон проводить при помощи устройства, имитирующего реакцию на выход УЗЧ полного электрического сопротивления громкоговорителя согласно приложению 4.
2.13.8. В течение каждого цикла электропроп-на следует проводив проверку каждого аппарата при различных уровнях громкости.
Если при этом будет замечено ухудшение качества работы аппаратуры (уменьшение усиления, шум или искажение сигнала) по сравнению с другими образцами аппаратуры, то соответствие этого аппарата требованиям технической документации должно быть проверено измерением соответствующих параметров.
Электропрогон отказавшей аппаратуры может быть продолжен после устранения причин отказа и ремонта аппарата.
2.14. Испытания магнитофонов

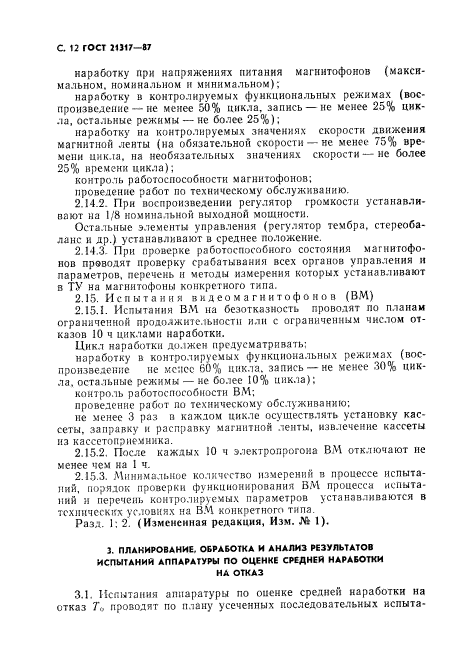

2.14.1. Испытания на безотказность магнитофонов проводят но программе 50 ч или 100 ч испытательных циклов.
Испытательный цикл должен предусматривать:
С 12 ГОСТ 21)17-87
наработку при напряжениях питания магнитофонов (максимальном. номинальном и минимальном);
наработку в контролируемых функциональных режимах (воспроизведение — не менее 50% цикла, запись —не менее 25% цикла, остальные режимы — не более 25%);
наработку на контролируемых значениях скорости движения магнитной ленты (на обязательной скорости — не менее 75% времени цикла, на необязательных значениях скорости—не более 25% времени цикла);
контроль работоспособности магнитофонов; проведение работ по техническому обслуживанию.
2.14.2. При воспроизведении регулятор громкости устанавливают на 1/8 номинальной выходной мощности.
Остальные элементы управления (регулятор тембра, стереобаланс и др.) устанавливают в среднее положение.
2.14.3. При проверке работоспособного состояния магнитофонов проводят проверку срабатывания всех органон управления н параметров, перечень и методы измерения которых устанавливают в ТУ на магнитофоны конкретного типа.
2.15. Испытания видеомагнитофонов (ВМ)
2.15.1. Испытания ВМ на безотказность проводят по планам ограниченной продолжительности или с ограниченным числом отказов 10 ч циклами наработки.
Цикл наработки должен предусматривать: наработку в контролируемых функциональных режимах (воспроизведение не мсисе 60% цикла, запись —не менее 30% цикла. остальные режимы — не более 10% цикла); контроль работоспособности ВМ; проведение работ по техническому обслуживанию; не менее 3 раз п каждом цикле осуществлять установку кассеты. заправку и расправку магнитной ленты, извлечение кассеты из кассетопрнемника.
2.15.2. После каждых 10 ч электропрогона ВМ отключают не менее чем на 1 ч.
2.15.3. Минимальное количество измерений в процессе испытаний, порядок проверки функционирования ВМ процесса испытаний и перечень контролируемых параметров устанавливаются в технических условиях на ВМ конкретного типа.
Разд. 1; 2. (Измененная редакция, Изм. № 1).
). ПЛАКИРОВАНИЕ. ОБРАБОТКА И АНАЛИЗ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ АППАРАТУРЫ ПО ОЦЕНКЕ СРЕДНЕЙ НАРАБОТКИ НА ОТКАЗ
3.1. Испытания аппаратуры по оиенке средней наработки на отказ Т„ проводят по плану усеченных последовательных испыта-
ГОСТ 21317-87 С. 13
иий или планам испытаний ограниченной продолжительности или с ограниченным числом отказов.
3.2 Исходными данными для проведения испытаний являются:
риск изготовителя и, равный 10—20%;
риск потребителя, р, равный 10- 20%;
длительность испытания изделия (наработка в течение электропрогона);
установленное в ТЗ или ТУ значение средней наработки на отказ 7\>.
Мри этом интервал [7\(i. 7’0„|. где 7*,р, Т^— браковочное и приемочное значения показателя Т„, относительно Т« располагается симметрично с тем, чтобы обеспечить равенство ущерба потребителя от приемки ненадежных изделий и изготовителя — от забракования надежных.
3.1; 3.2. (Измененная редакция, Изм. № I).
3 3. Планирование основано на экспоненциальном законе-распределения отказов.

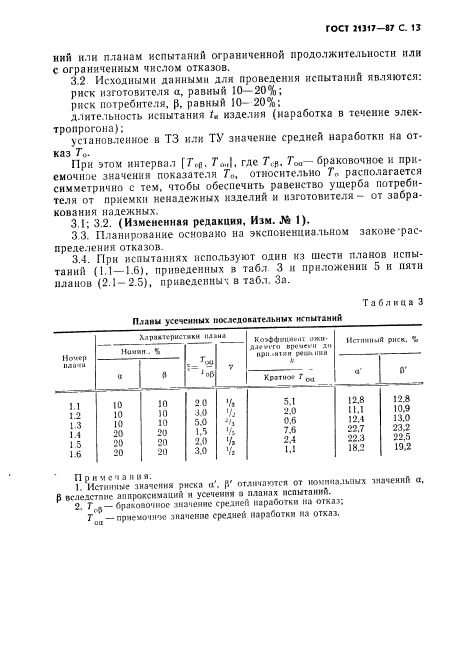

3.4. При испытаниях используют один из шести планов испытаний (1.1 —1.6), приведенных в табл 3 к приложении 5 и пяти планов (2.1-2.5), приведенные в табл. За.
|
Таблица 3 Планы усеченных последовательных испытаний |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечания. 1. Истинные значения риска и’, р’ отличаются от компнэпьиых значений а. р вследствие аппроксимаций и усечения а планах испытаний. 2. Тг9— браковочное значение средней наработки на отказ: 7″оц —приемочное значение средней наработки на отказ. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
С. 14 ГОСТ 21317-87
|

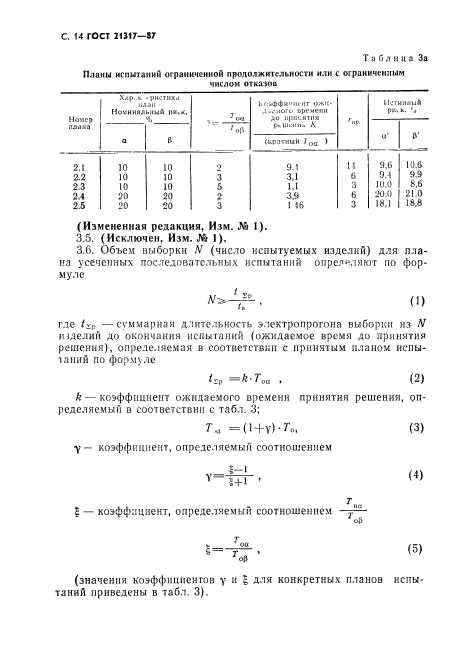

Таблица За Планы испшаиий ограниченной продолжительности нлн с ограниченным числом отказов |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
(Измененная редакция, Изм. Ля I).
3.5. (Исключен, Изм. № I).

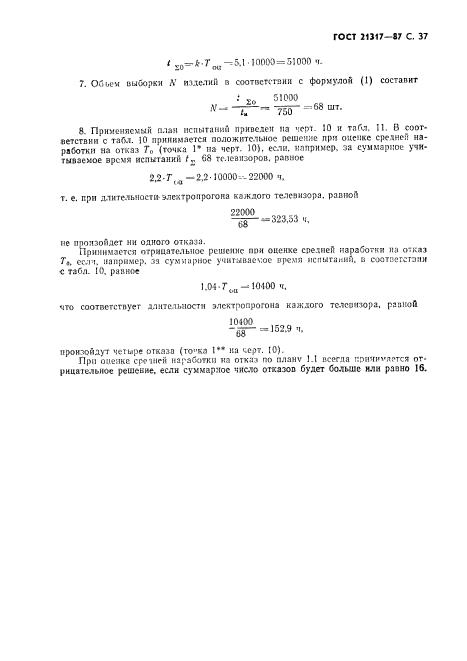

3.6. Объем выборки N (число испытуемых изделий) для плана усеченных последовательных испытаний определяют по формуле
I
Лг>
(1)
где tхр —суммарная длительность электропрогона выборки из .V шделий до окончания испытаний (ожидаемое время до принятия решения), определяемая в соответствии с принятым планом испытаний по формуле
-ЬТВ
(2)
гр
k — коэффициент ожидаемого времени принятия решения, определяемый в соответствии с табл. 3;
Г* = {I +у) • 7«,
у — коэффициент, определяемый соотношением
6-1 V S+l ’
5 — коэффициент, определяемый соотношением
(3)
(4)
О»
(5)
о»
(значения коэффициентов у и £ для конкретных планов испытаний приведены в табл. 3).
ГОСТ 21317—87 С. IS
Точное значение Л\ определяемое по формуле (I), округляют до ближайшего большего целого числа.
(Измененная редакция. Him. № 1).

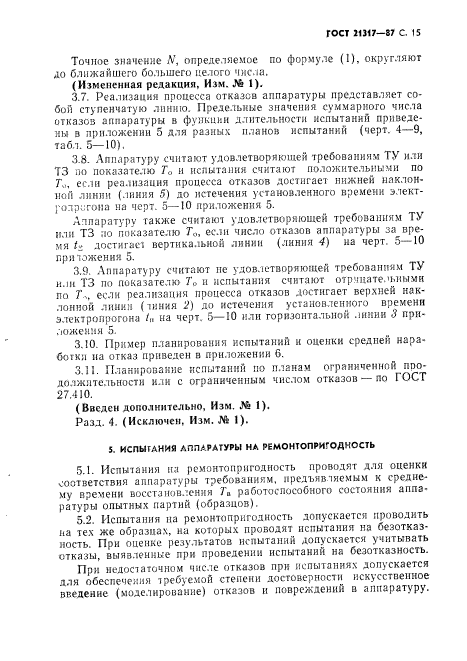

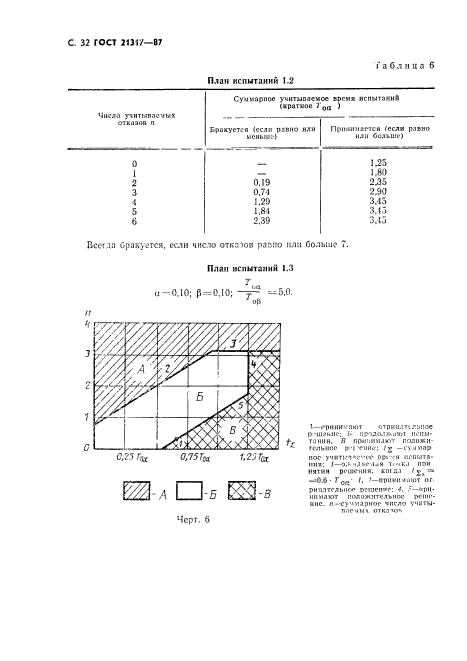

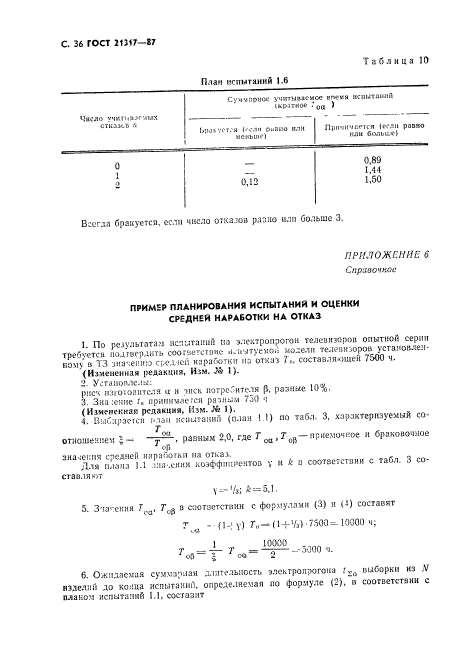

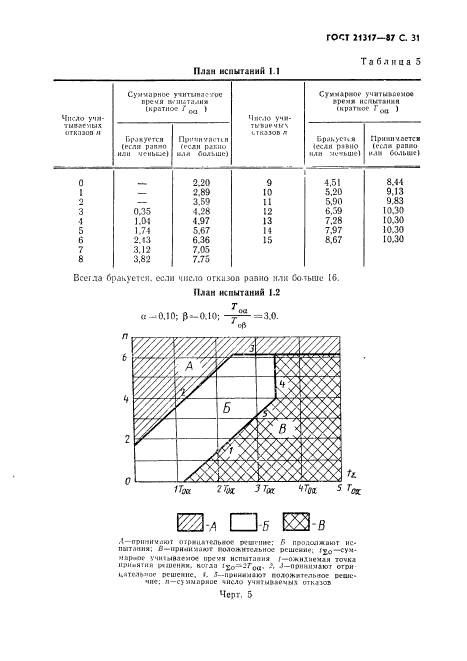

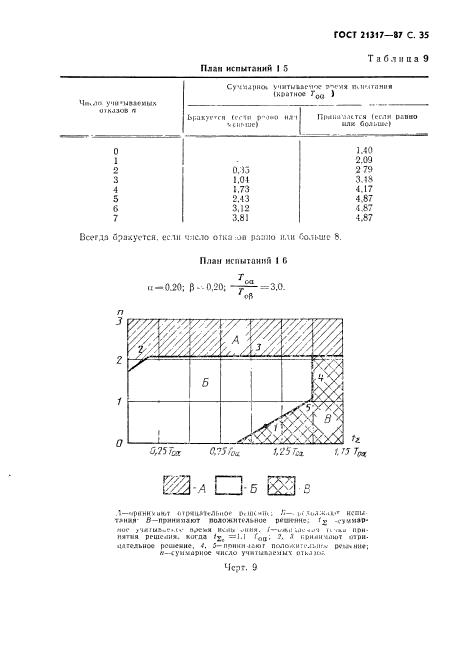

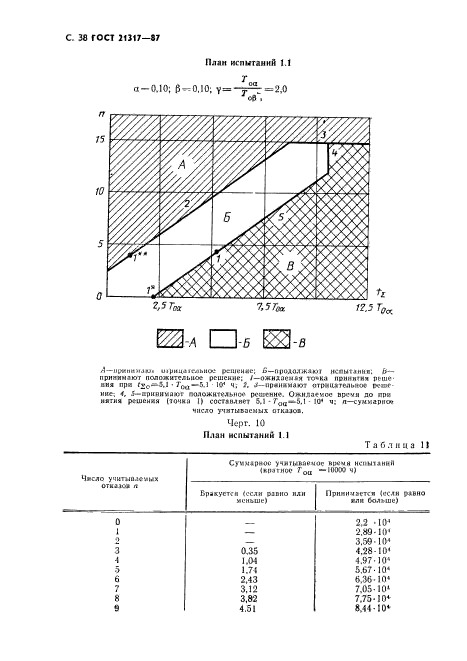

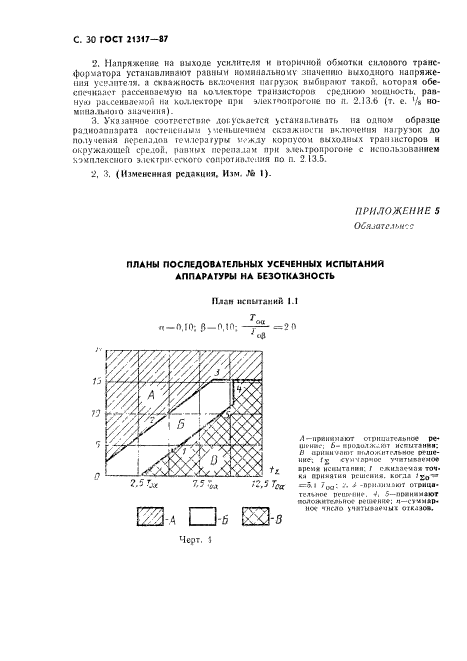

3.7. Реализация процесса отказов аппаратуры представляет собой ступенчатую линию. Предельные значения суммарного числа отказов аппаратуры в функции длительности испытаний приведены в приложении 5 для разных планов испытаний (черт. 4—9, табл. 5—10).
3.8. Аппаратуру считают удовлетво
