ГОСТ 21216.2-93

Сырье глинистое. Метод определения тонкодисперсных фракций

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

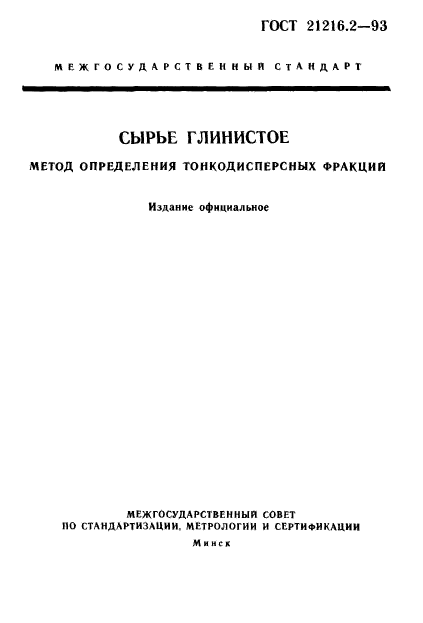

ГОСТ 21216.2-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЫРЬЕ ГЛИНИСТОЕ

МЕТОД ОПРЕДЕЛЕНИЯ ТОНКОДИСПЕРСНЫХ ФРАКЦИЙ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

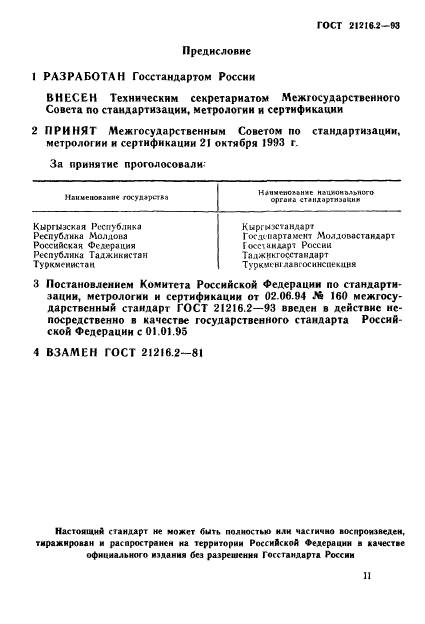

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 21216.2-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 21216.2-81

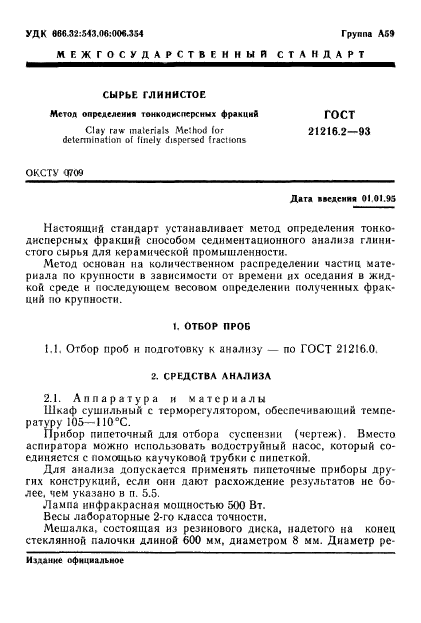

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.95

Настоящий стандарт устанавливает метод определения тонкодисперсных фракций способом седиментационного анализа глинистого сырья для керамической промышленности.

Метод основан на количественном распределении частиц материала по крупности в зависимости от времени их оседания в жидкой среде и последующем весовом определении полученных фракций по крупности.

1. ОТБОР ПРОБ

1.1. Отбор проб и подготовку к анализу — по ГОСТ 21216.0.

2. СРЕДСТВА АНАЛИЗА

2.1. Аппаратура и материалы

Шкаф сушильный с терморегулятором, обеспечивающий температуру 105-110 °С.

Прибор пипеточный для отбора суспензии (чертеж). Вместо аспиратора можно использовать водоструйный насос, который соединяется с помощью каучуковой трубки с пипеткой.

Для анализа допускается применять пипеточные приборы других конструкций, если они дают расхождение результатов не более, чем указано в п. 5.5.

Лампа инфракрасная мощностью 500 Вт.

Весы лабораторные 2-го класса точности.

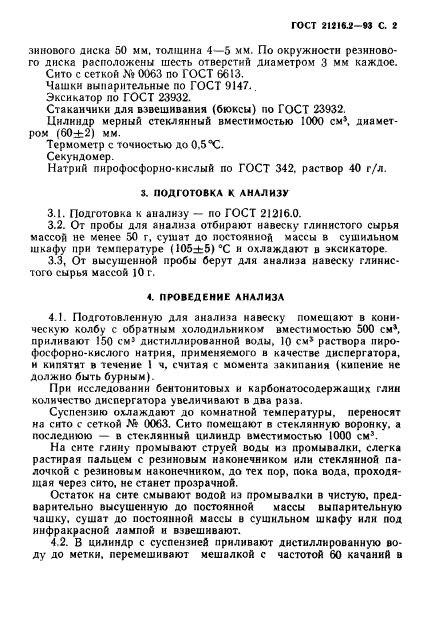

Мешалка, состоящая из резинового диска, надетого на конец стеклянной палочки длиной 600 мм, диаметром 8 мм. Диаметр резинового диска 50 мм, толщина 4-5 мм. По окружности резинового диска расположены шесть отверстий диаметром 3 мм каждое.

Сито с сеткой № 0063 по ГОСТ 6613.

Чашки выпарительные по ГОСТ 9147.

Эксикатор по ГОСТ 23932.

Стаканчики для взвешивания (бюксы) по ГОСТ 23932.

Цилиндр мерный стеклянный вместимостью 1000 см³, диаметром (60 ± 2) мм.

Термометр с точностью до 0,5 °С.

Секундомер.

Натрий пирофосфорно-кислый по ГОСТ 342, раствор 40 г/л.

3. ПОДГОТОВКА К АНАЛИЗУ

3.1. Подготовка к анализу — по ГОСТ 21216.0.

3.2. От пробы для анализа отбирают навеску глинистого сырья массой не менее 50 г, сушат до постоянной массы в сушильном шкафу при температуре (105 ± 5) °С и охлаждают в эксикаторе.

3.3. От высушенной пробы берут для анализа навеску глинистого сырья массой 10 г.

4. ПРОВЕДЕНИЕ АНАЛИЗА

4.1. Подготовленную для анализа навеску помещают в коническую колбу с обратным холодильником вместимостью 500 см³, приливают 150 см³ дистиллированной воды, 10 см³ раствора пирофосфорно-кислого натрия, применяемого в качестве диспергатора, и кипятят в течение 1 ч, считая с момента закипания (кипение не должно быть бурным).

При исследовании бентонитовых и карбонатосодержащих глин количество диспергатора увеличивают в два раза.

Суспензию охлаждают до комнатной температуры, переносят на сито с сеткой № 0063. Сито помещают в стеклянную воронку, а последнюю — в стеклянный цилиндр вместимостью 1000 см³.

На сите глину промывают струёй воды из промывалки, слегка растирая пальцем с резиновым наконечником или стеклянной палочкой с резиновым наконечником, до тех пор, пока вода, проходящая через сито, не станет прозрачной.

Остаток на сите смывают водой из промывалки в чистую, предварительно высушенную до постоянной массы выпарительную чашку, сушат до постоянной массы в сушильном шкафу или под инфракрасной лампой и взвешивают.

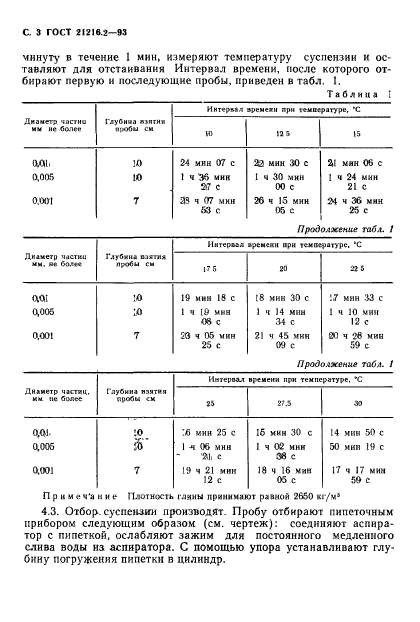

4.2. В цилиндр с суспензией приливают дистиллированную воду до метки, перемешивают мешалкой с частотой 60 качаний в минуту в течение 1 мин, измеряют температуру суспензии и оставляют для отстаивания Интервал времени, после которою отбирают первую и последующие пробы, приведен в табл. 1.

Таблица 1

Примечание. Плотность глины принимают равной 2650 кг/м³.

4.3. Отбор суспензии производят. Пробу отбирают пипеточным прибором следующим образом (см. чертеж) соединяют аспиратор с пипеткой, ослабляют зажим для постоянного медленного слива воды из аспиратора. С помощью упора устанавливают глубину погружения пипетки в цилиндр.

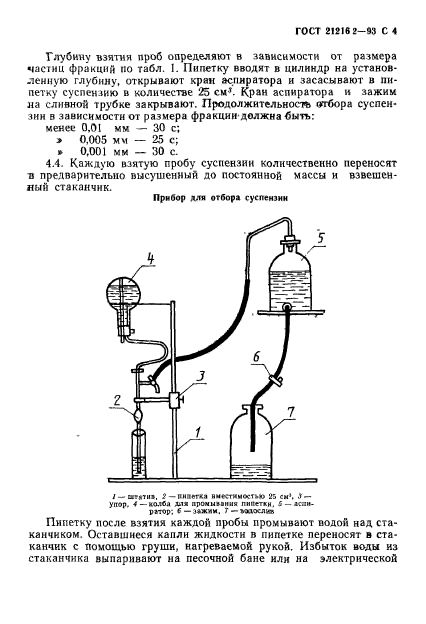

Глубину взятия проб определяют в зависимости от размера частиц фракций по табл. 1. Пипетку вводят в цилиндр на установленную глубину, открывают кран аспиратора и засасывают в пипетку суспензию в количестве 25 см³. Кран аспиратора и зажим на сливной трубке закрывают. Продолжительность отбора суспензии в зависимости от размера фракции должна быть:

менее 0,01 мм — 30 с;

менее 0,005 мм — 25 с;

менее 0,001 мм — 30 с.

Прибор для отбора суспензии

0
