ГОСТ 21138.7-78

Мел. Метод определения массовой доли суммы полуторных оксидов железа и алюминия

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 21138.7-78 в удобном формате. Узнать актуальный статус документа «Мел. Метод определения массовой доли суммы полуторных оксидов железа и алюминия» на 2016 год.

Скрыть дополнительную информацию

Страница 1

Страница 2

Страница 3

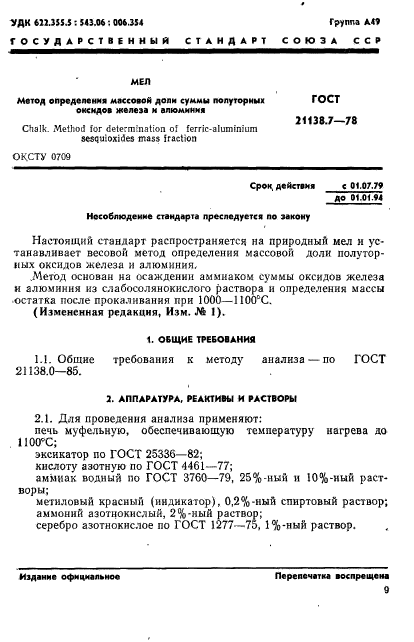

УДК 621.355.5 : 543.06 : 006.354    Группа    А

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕЛ

Метод определения массовой долм суммы полуторных    ГОСТ

оксидов железа и алюминия

21138.7-

Chalk. Method for determination of ferric-aluminium sesquioxides mass fraction

ОКСТУ 0709

Срок действия с 01.07.7» до 01.01.94

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется, на природный мел и устанавливает весовой метод определения массовой доли полуторных оксидов железа и алюминия,

.Метод основан на осаждении аммиаком суммы оксидов железа и алюминия из слабосолянокислого раствора и определения массы остатка после прокаливания при 1000—1 Ю0°С.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1.    Общие требования к методу анализа — по ГОСТ

21138.0—85.

2. АППАРАТУРА, РЕАКТИВЫ И РАСТВОРЫ

2.1.    Для проведения аналнза применяют:

печь муфельную, обеспечивающую температуру нагрева до 1100°С;

эксикатор по ГОСТ 25336-82;

кислоту азотную по ГОСТ 4461-77;

аммиак водный по ГОСТ 3760-79, 25%-ный и 10%-ный растворы;

метиловый красный (индикатор), 0,2%-ный спиртовый раствор;

аммоний азотнокислый, 2%-ный раствор;

серебро азотнокислое по ГОСТ 1277—7о. 1%-ный раствор.

Издание официальное    Перепечатка воспрещена

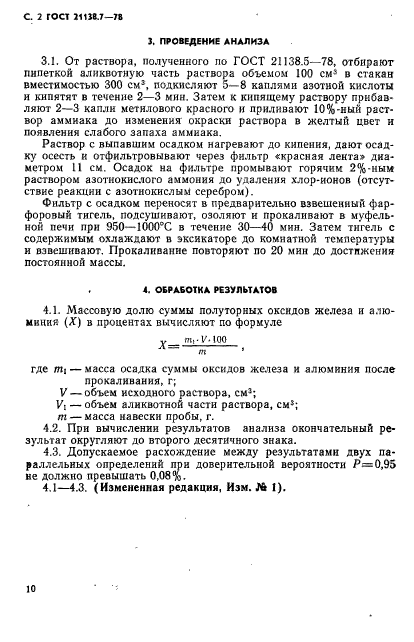

С. 2 ГОСТ 211)8.7—7В

I. ПРОВЕДЕНИЕ АНАЛИЗА

3.1.    От раствора, полученного по ГОСТ 21138.5-78, отбирают пипеткой аликвотную часть раствора объемом 100 см* в стакан вместимостью 300 см*, подкисляют 5—8 каплями азотной кислоты и кипятят в течение 2—3 мин. Затем к кипящему раствору прибавляют 2—3 капли метилового красного и приливают 10%-ный раствор аммиака до изменения окраски раствора в желтый цвет и появления слабого запаха аммиака.

Раствор с выпавшим осадком нагревают до кипения, дают осадку осесть к отфильтровывают через фильтр «красная лента» диаметром II см. Осадок на фильтре промывают горячим 2%-ным раствором азотнокислого аммония до удаления хлор-ионов (отсутствие реакции с азотнокислым серебром).

Фильтр с осадком переносят в предварительно взвешенный фарфоровый тигель, подсушивают, озоляют и прокаливают в муфельной печи при 950— 1 ООС’С в течение 30—40 мин. Затем тигель с содержимым охлаждают в эксикаторе до комнатной температуры и взвешивают. Прокаливание повторяют по 20 мин до достижения постоянной массы.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1.    Массовую долю суммы полуторных оксидов железа и алюминия (АГ) в процентах вычисляют по формуле

у_ т»-У-100

т    ’

где т 1 — масса осадка суммы оксидов железа и алюминия после прокаливания, г;

V — объем исходного раствора, см¹;

Vi — объем аликвотной части раствора, см⁵; т — масса навески пробы, г.

4.2.    При вычислении результатов анализа окончательный результат округляют до второго десятичного знака.

4.3.    Допускаемое расхождение между результатами двух параллельных определений при доверительной вероятности Л=0,95 не должно превышать 0,08%.

4.1—4.3. (Измененная редакция, Изм. № 1).

ю

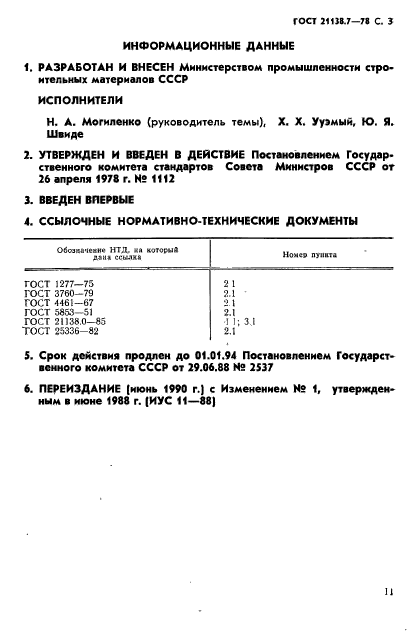

ГОСТ 2113В.7—71 С. 3

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

Н. А. Могиленко (руководитель темы), X. X. Ууэмый, Ю. Я. Швиде

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 26 апреля 1978 г. № 1112

3.    ВВЕДЕН ВПЕРВЫЕ

5. Срок действия продлен до 01.01.94 Постановлением Государственного комитета СССР от 29.06.88 № 2S37

6. ПЕРЕИЗДАНИЕ (июнь 1990 г.) с Изменением № 1, утвержденным в июне 1988 г. (ИУС 11—88)

11
