ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ

ГОСТ 21.110-82

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва

УДК 69:002:006.354 Группа Ж01

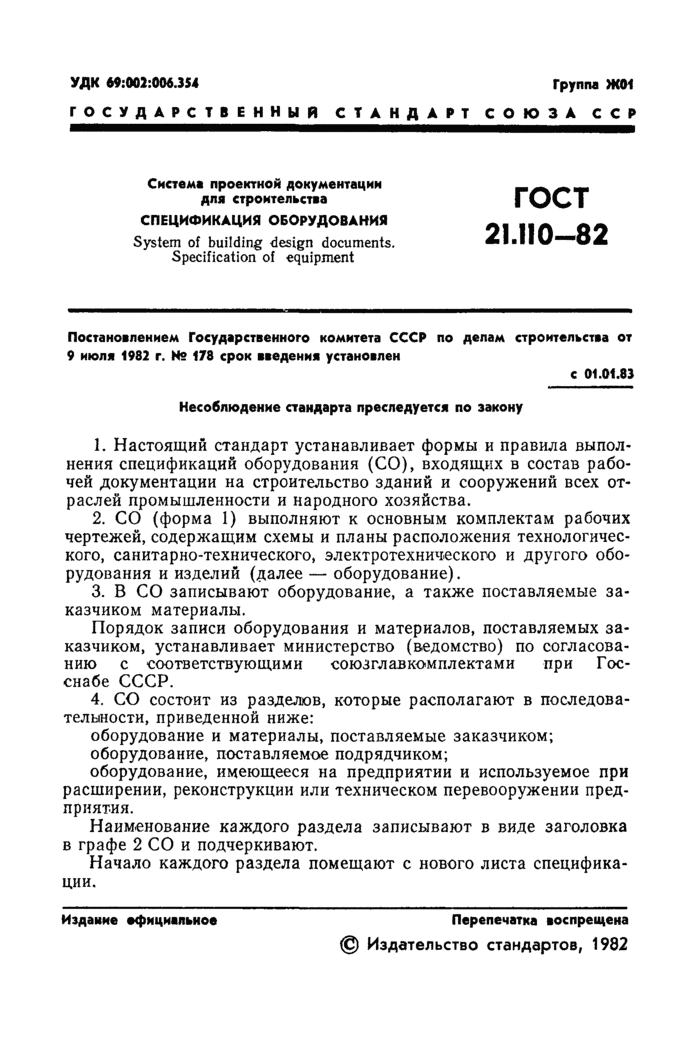

ГОСУДАРСТВ Е Н Н Ы Я СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ

System of building design documents. Specification of equipment

ГОСТ

21.110-82

Постановлением Государственного комитета СССР по делам строительства от 9 июля 1982 г. № 178 срок введения установлен

с 01.01.83

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает формы и правила выполнения спецификаций оборудования (СО), входящих в состав рабочей документации на строительство зданий и сооружений всех отраслей промышленности и народного хозяйства.

2. СО (форма 1) выполняют к основным комплектам рабочих чертежей, содержащим схемы и планы расположения технологического, санитарно-технического, электротехнического и другого оборудования и изделий (далее — оборудование).

3. В СО записывают оборудование, а также поставляемые заказчиком материалы.

Порядок записи оборудования и материалов, поставляемых заказчиком, устанавливает министерство (ведомство) по согласованию с соответствующими союз глав комплекта ми при Гос

снабе СССР.

4. СО состоит из разделов, которые располагают в последовательности, приведенной ниже:

оборудование и материалы, поставляемые заказчиком;

оборудование, поставляемое подрядчиком;

оборудование, имеющееся на предприятии и используемое при расширении, реконструкции или техническом перевооружении предприятия.

Наименование каждого раздела записывают в виде заголовка в графе 2 СО и подчеркивают.

Начало каждого раздела помещают с нового листа спецификации.

Издание официальное

Перепечатка воспрещена © Издательство стандартов, 1982

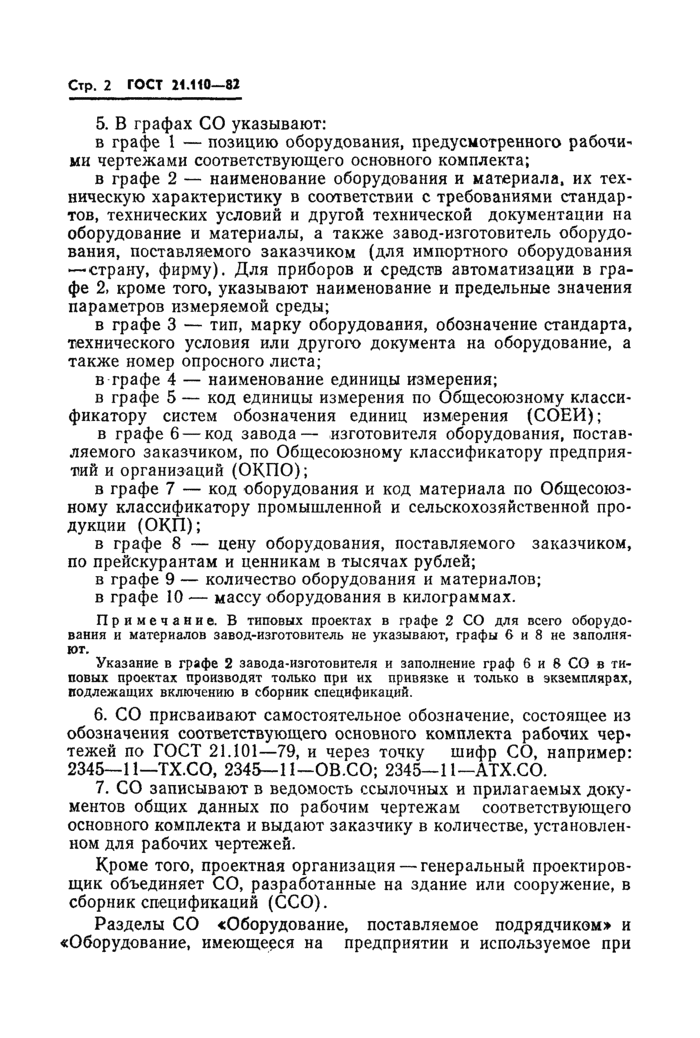

5. В графах СО указывают:

в графе 1 — позицию оборудования, предусмотренного рабочими чертежами соответствующего основного комплекта;

в графе 2 — наименование оборудования и материала, их техническую характеристику в соответствии с требованиями стандартов, технических условий и другой технической документации на оборудование и материалы, а также завод-изготовитель оборудования, поставляемого заказчиком (для импортного оборудования -—страну, фирму). Для приборов и средств автоматизации в графе 2. кроме того, указывают наименование и предельные значения параметров измеряемой среды;

в графе 3 — тип, марку оборудования, обозначение стандарта, технического условия или другого документа на оборудование, а также номер опросного листа;

в графе 4 — наименование единицы измерения; в графе 5 — код единицы измерения по Общесоюзному классификатору систем обозначения единиц измерения (СОЕЙ);

в графе 6 — код завода— изготовителя оборудования, поставляемого заказчиком, по Общесоюзному классификатору предприятий и организаций (ОКПО);

в графе 7 — код оборудования и код материала по Общесоюзному классификатору промышленной и сельскохозяйственной продукции (ОКП);

в графе 8 — цену оборудования, поставляемого заказчиком, по прейскурантам и ценникам в тысячах рублей;

в графе 9 — количество оборудования и материалов; в графе 10 — массу оборудования в килограммах.

Примечание. В типовых проектах в графе 2 СО для всего оборудования и материалов завод-изготовитель не указывают, графы 6 и 8 не заполняют.

Указание в графе 2 завода-изготовителя и заполнение граф 6 и 8 СО в типовых проектах производят только при их привязке и только в экземплярах, подлежащих включению в сборник спецификаций.

6. СО присваивают самостоятельное обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101-79, и через точку шифр СО, например: 2345—11—ТХ.СО, 2345—II—ОВ.СО; 2345—11—АТХ.СО.

7. СО записывают в ведомость ссылочных и прилагаемых документов общих данных по рабочим чертежам соответствующего основного комплекта и выдают заказчику в количестве, установленном для рабочих чертежей.

Кроме того, проектная организация — генеральный проектировщик объединяет СО, разработанные на здание или сооружение, в сборник спецификаций (ССО).

Разделы СО «Оборудование, поставляемое подрядчиком» и «Оборудование, имеющееся на предприятии и используемое при

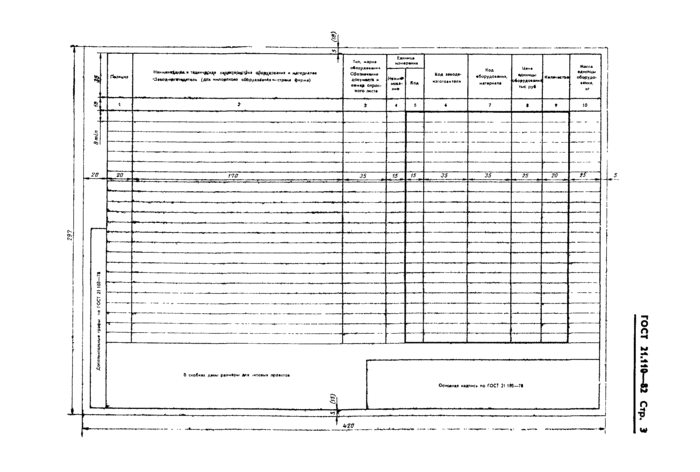

Дополни тмин* графы по ГОСТ 21103^71

i OS)

\ 1

IMPI

8 min

i !

i ‘

1 \

i ■

J_L

⁸1

^s £

fj
if

I -s

£ &

a >

f *

in £

3 f ■ TJ

^a I * £

г я ?

■?*

£ tn

S £

3 т} —

• 4 j

и ь 2

i о »

и 2 г

ч ■ £ *

■ & i ^

$$ i F

J n ^H ? * *

; о»

€ ‘^dO W—Ojm 1DOJ

Дополнительные графы по ГОСТ 21.103-78 j

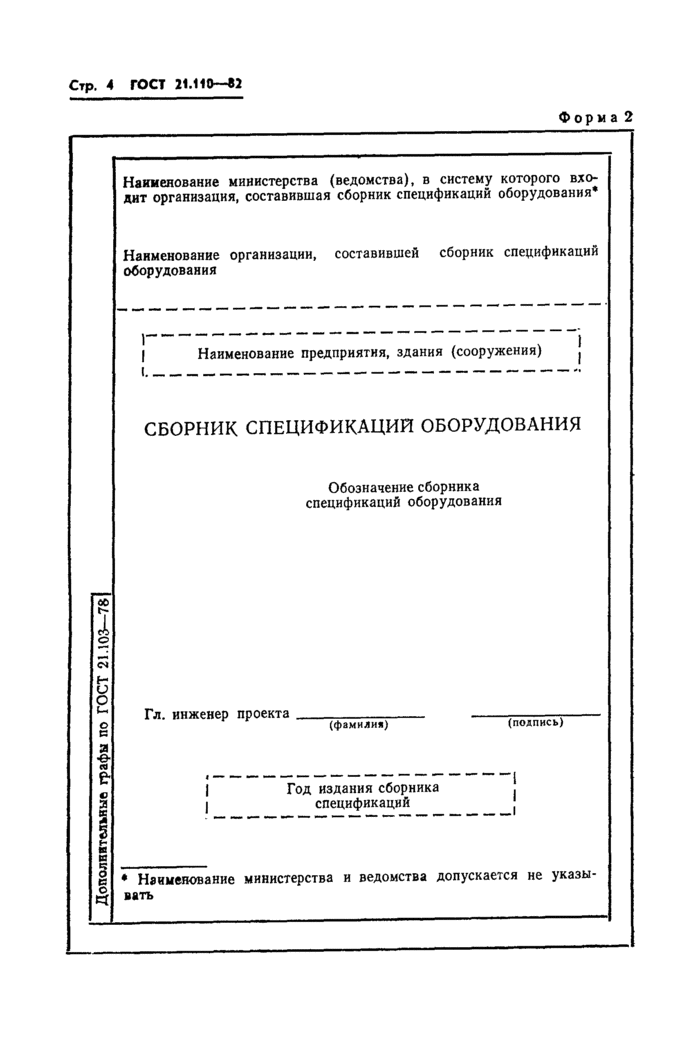

Форма 2

Наименование министерства (ведомства), в систему которого входит организация, составившая сборник спецификаций оборудования*

Наименование организации, составившей сборник спецификаций оборудования

| Наименование предприятия, здания (сооружения)

I_________________________

СБОРНИК СПЕЦИФИКАЦИИ ОБОРУДОВАНИЯ

Обозначение сборника спецификаций оборудования

Гл. инженер проекта_ _

(фамилия) (подпись)

I — — — — — •— — •— — — —

| Год издания сборника

I спецификаций

* Наименование министерства и ведомства допускается не указывать

ГОСТ 21.110—«2 Стр. 5

расширении, реконструкции или техническом перевооружении предприятия» в ССО не включают.

Первым листом ССО является титульный лист (форма 2). В ССО включают перечень СО по форме 3.

ССО в четырех экземплярах проектная организация — генеральный проектировщик передает заказчику.

На основе СО, вошедших в ССО, заказчик проекта или по его поручению проектная организация — генеральный проектировщик составляет сводную заказную спецификацию оборудования по форме, утвержденной Госснабом СССР.

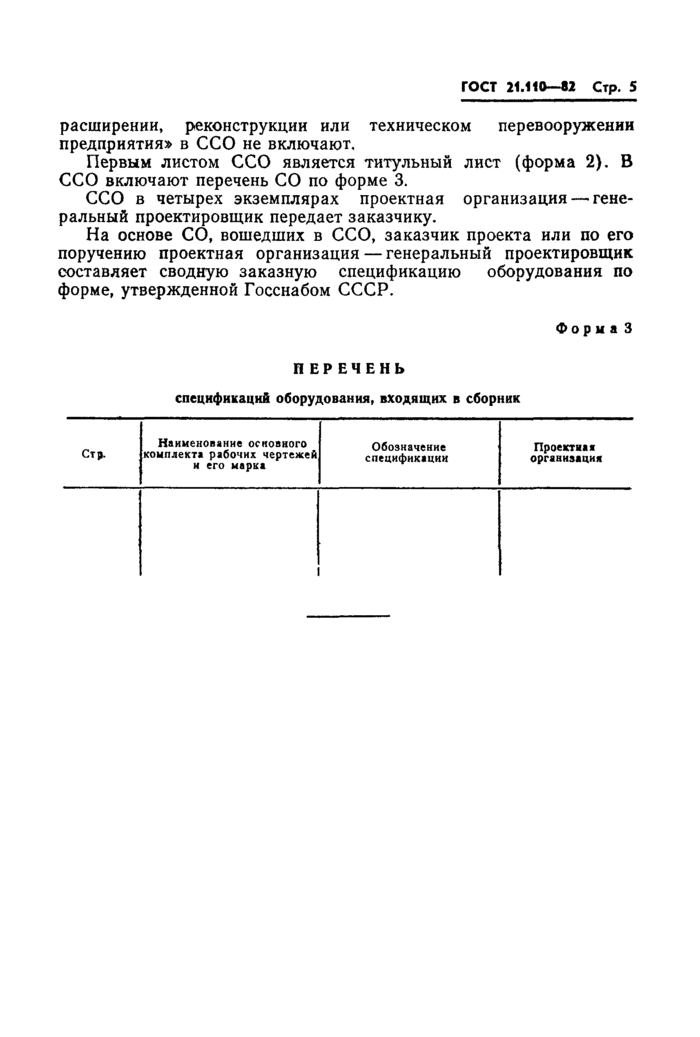

Форма 3
