ГОСТ 21099-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ

ЩЕТКОДЕРЖАТЕЛИ И КРОНШТЕЙНЫ

ЗУБЧАТАЯ НАРЕЗКА НА КРЕПЕЖНОЙ ПОВЕРХНОСТИ ПРОФИЛИ И РАЗМЕРЫ

Издание официальное

БЗ 6-99

И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621.3.047.5.001.24 : 006.354 Группа Е60

МЕЖГОСУДАРСТВЕННЫЙ С Т А Н Д А I» Т

Машины электрические вращающиеся

ЩЕТКОДЕРЖАТЕЛИ И КРОНШТЕЙНЫ

ГОСТ

21099-75¹

Зубчатая нарезка на крепежной поверхности. Профили и размеры

Rotating clcctrical machinery. Brush holders and brackets. Serrations on fixing surface. Shapes and dimensions.

ОКП 33 0000

Постановлением Государственного комитета стандартов Совета Министров СССР от 19 августа 1975 г. .N» 2183 дата введения установлена

с 01.01.77

Постановлением Госстандарта от 27.06.91 Ха 1048 снято ограничение срока действия.

1. Настоящий стандарт распространяется на зубчатую нарезку на крепежной поверхности щеткодержателей, кронштейнов электрических машин, электромеханизмов и электроприборов и устанавливает профиль и размеры зубцов, а также расположение зубчатой нарезки относительно нижней кромки обоймы щеткодержателей.

Стандарт не распространяется на тяговые электродвигатели, предназначенные для применения на подвижном составе железнодорожного, городского и заводского рельсового и безрельсового транспорта.

Стандарт полностью соответствует СТ СЭВ 1090 —78.

В стандарте учтены требования Публикации МЭК 136— 2А.

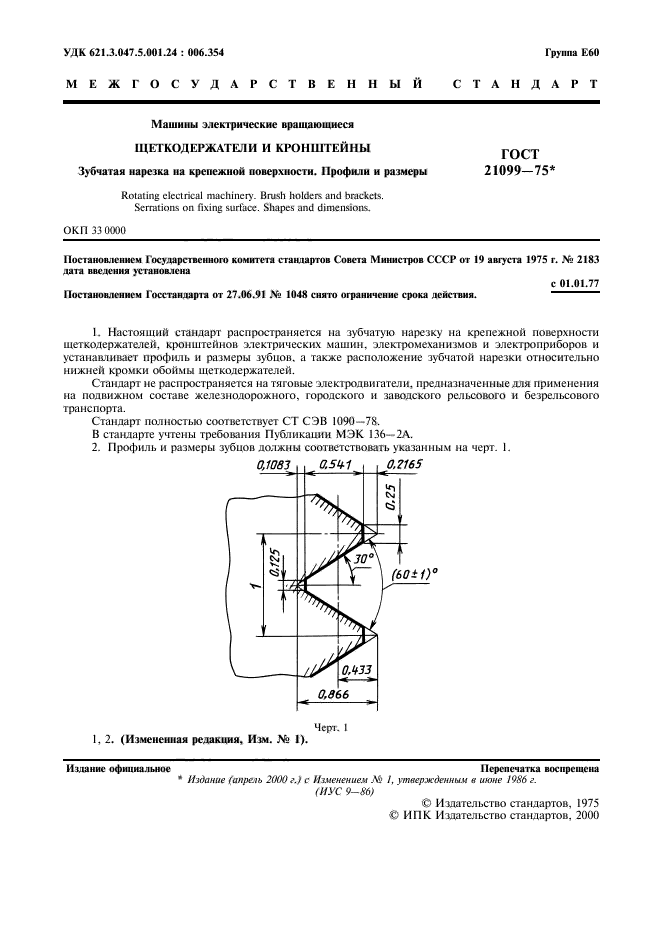

2. Профиль и размеры зубцов должны соответствовать указанным на черт. 1.

Черт. I

I. 2. (Измененная редакция, Изм. № I).

Издание (апрель 2(Ю0 г.) с Изменением № I, утвержденным в июне 1986 г.

(ИУС 9—86)

С. 2 ГОСТ 21099 -75

3. Поле допуска на зубчатую нарезку — 6 g по ГОСТ 16093-81.

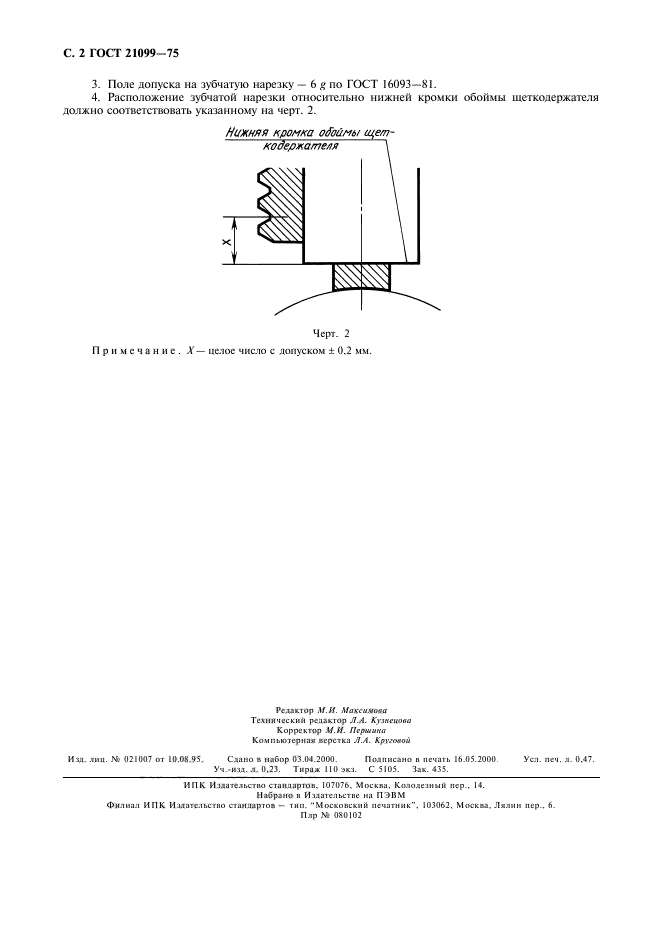

4. Расположение зубчатой нарезки относительно нижней кромки обоймы щеткодержателя должно соответствовать указанному на черт. 2.

Нижняя кромка обоймы сцет-кодерхателя \

Ж
к[ ^		У

Черт. 2 Примечание. X — целое число с допуском ± 0.2 мм.
