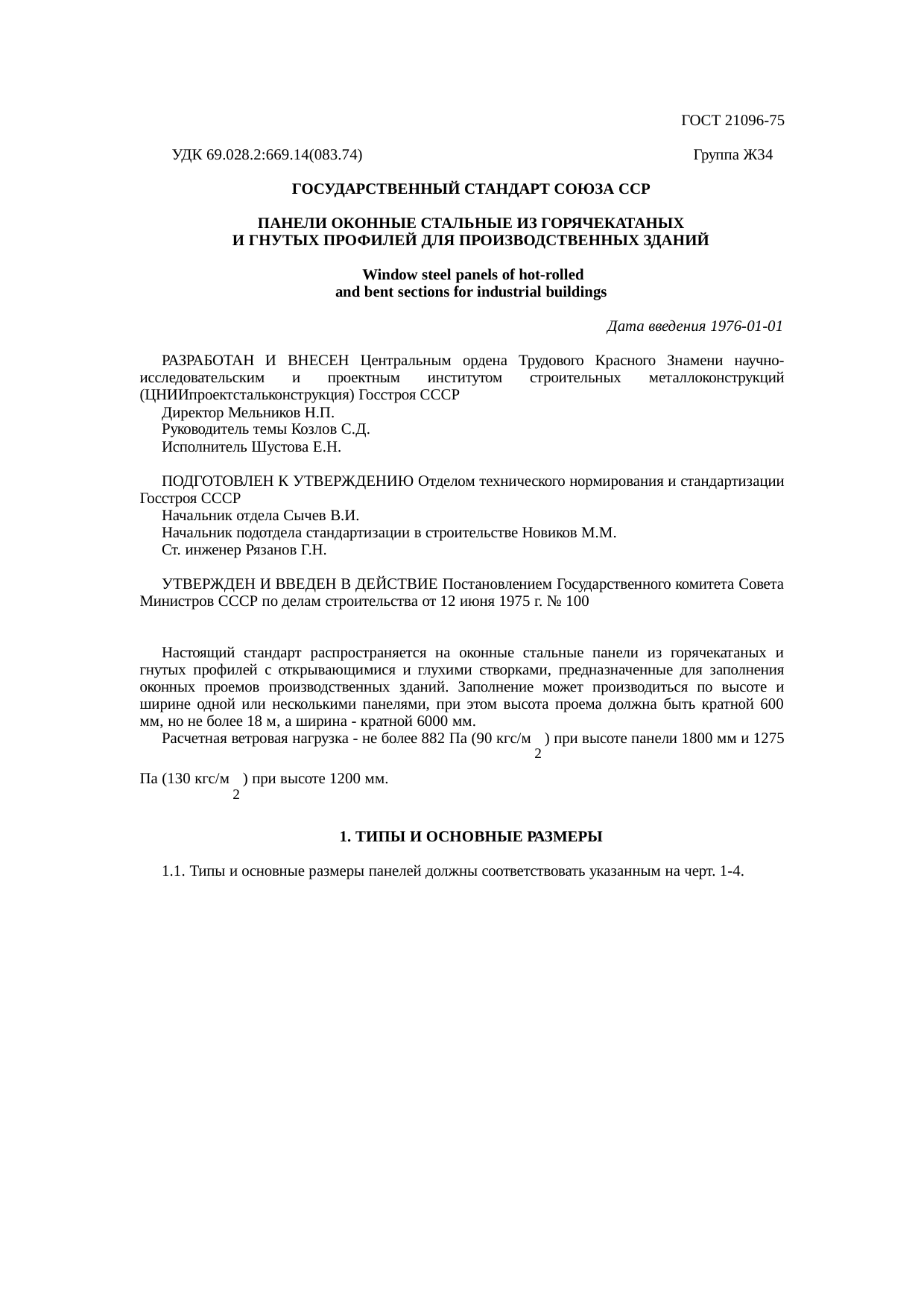

ГОСТ 21096-75
УДК 69.028.2:669.14(083.74) Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАНЕЛИ ОКОННЫЕ СТАЛЬНЫЕ ИЗ ГОРЯЧЕКАТАНЫХ
И ГНУТЫХ ПРОФИЛЕЙ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Window steel panels of hot-rolled
and bent sections for industrial buildings
Дата введения 1976-01-01
РАЗРАБОТАН И ВНЕСЕН Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР
Директор Мельников Н.П.
Руководитель темы Козлов С.Д.
Исполнитель Шустова Е.Н.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела Сычев В.И.
Начальник подотдела стандартизации в строительстве Новиков М.М.
Ст. инженер Рязанов Г.Н.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 12 июня 1975 г. № 100
Настоящий стандарт распространяется на оконные стальные панели из горячекатаных и гнутых профилей с открывающимися и глухими створками, предназначенные для заполнения оконных проемов производственных зданий. Заполнение может производиться по высоте и ширине одной или несколькими панелями, при этом высота проема должна быть кратной 600 мм, но не более 18 м, а ширина — кратной 6000 мм.
Расчетная ветровая нагрузка — не более 882 Па (90 кгс/м
) при высоте панели 1800 мм и 1275 Па (130 кгс/м) при высоте 1200 мм.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Типы и основные размеры панелей должны соответствовать указанным на черт. 1-4.
Панель глухая с одинарным остеклением
Тип Г
1 — верхний ригель рамы; 2 — нижний ригель рамы; 3 — стойки рамы
Черт. 1
Пример условного обозначения панели глухой с одинарным остеклением высотой 1200 мм:
Панель Г-120 ГОСТ 21096-75

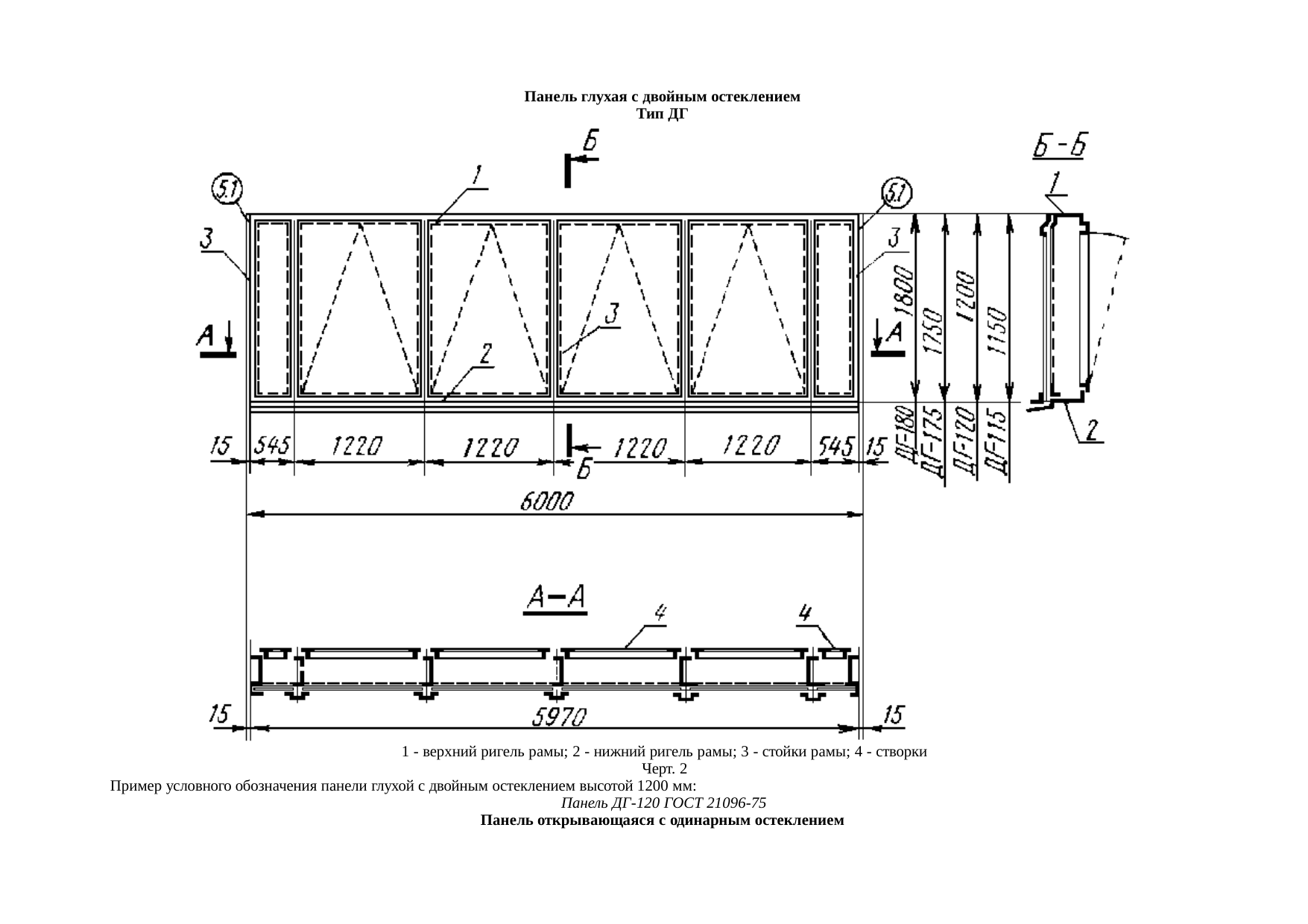

Панель глухая с двойным остеклением
Тип ДГ
1 — верхний ригель рамы; 2 — нижний ригель рамы; 3 — стойки рамы; 4 — створки
Черт. 2
Пример условного обозначения панели глухой с двойным остеклением высотой 1200 мм:
Панель ДГ-120 ГОСТ 21096-75

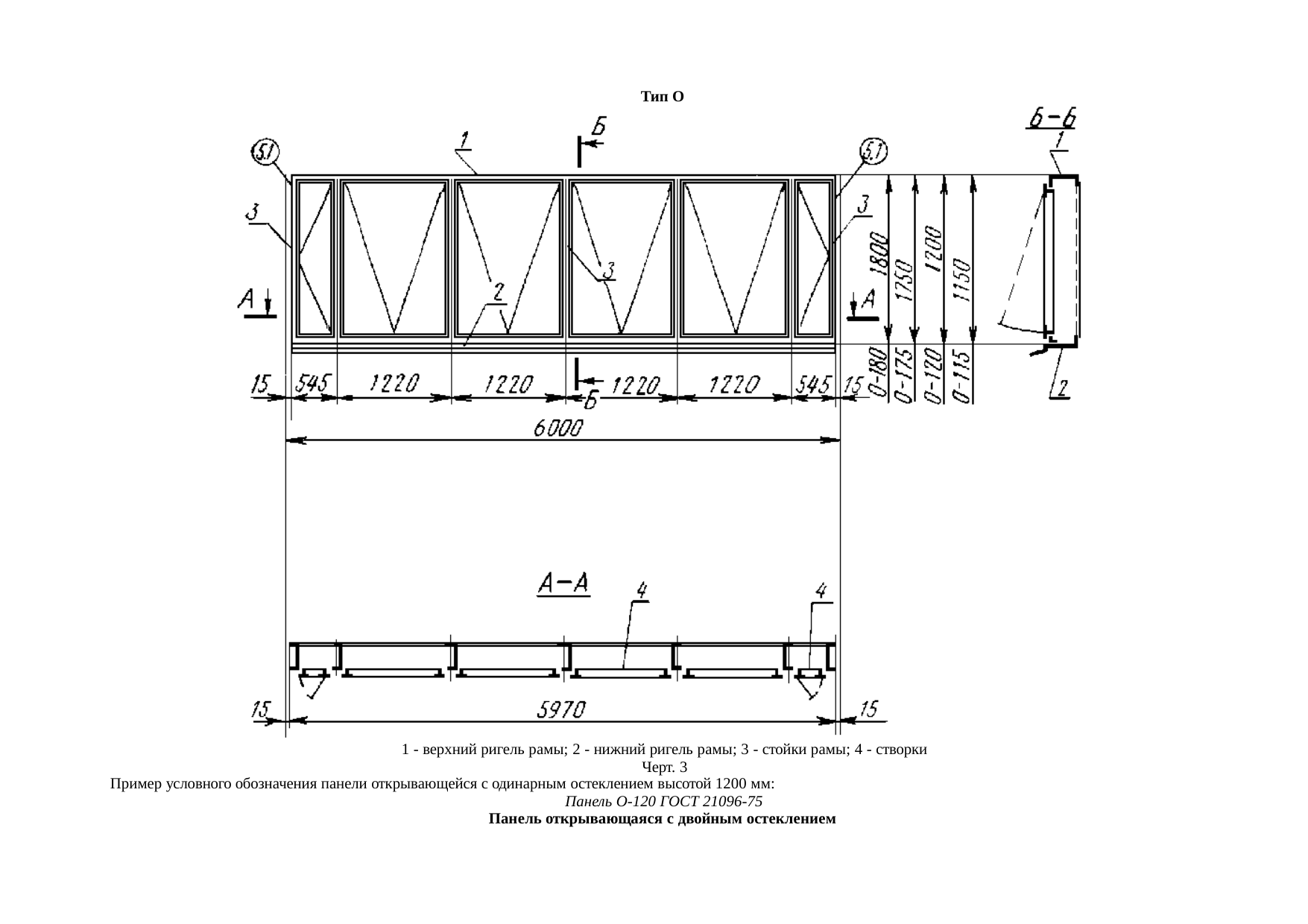

Панель открывающаяся с одинарным остеклением
Тип О
