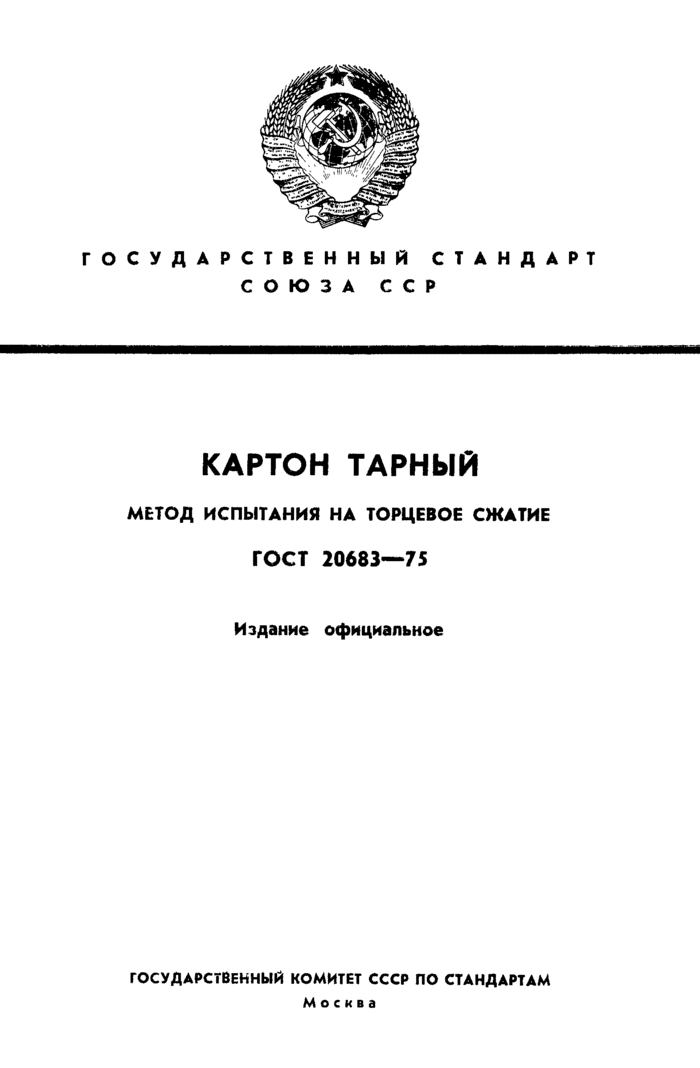

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАРТОН ТАРНЫЙ

МЕТОД ИСПЫТАНИЯ НА ТОРЦЕВОЕ СЖАТИЕ

ГОСТ 20683-75

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

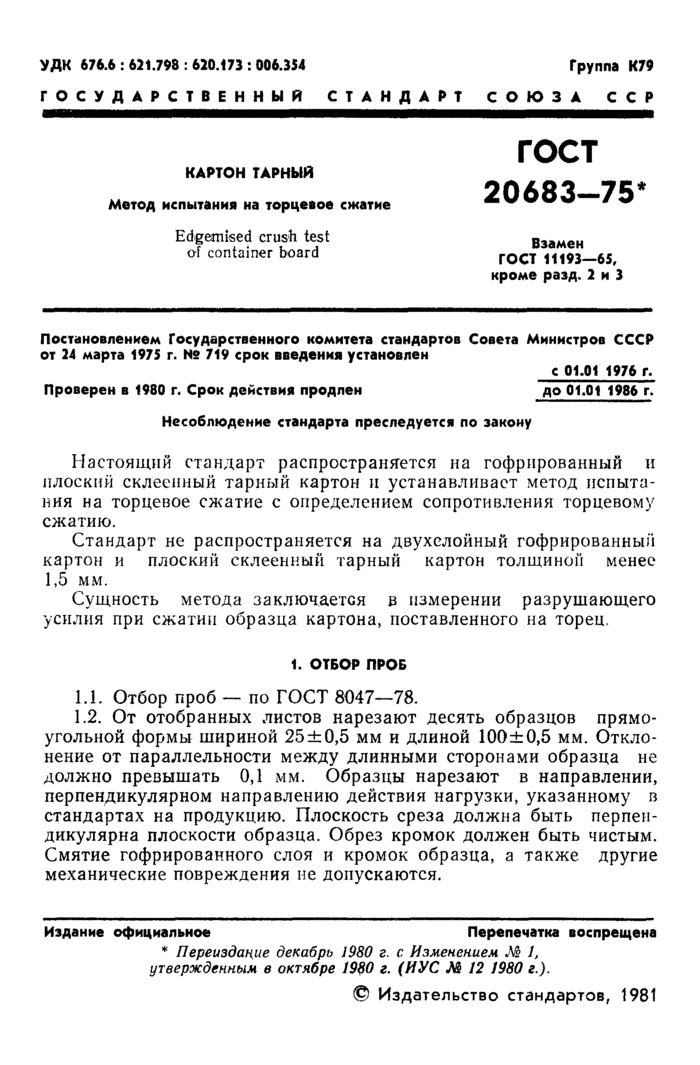

УДК 676.6:621.798:620.173:006.354 Группа К79

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАРТОН ТАРНЫЙ

Метод испытания на торцевое сжатие

Edgemised crush test of container board

гост

20683-75* *

Взамен ГОСТ 11193-65, кроме разд. 2 и 3

Постановлением Государственного комитета стандартов Совета Министров СССР от 24 марта 1975 г. № 719 срок введения установлен

с 01-01 1976 г.

Проверен в 1980 г. Срок действия продлен до 01,01 1986 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на гофрированный и плоский склеенный тарный картон и устанавливает метод испытания на торцевое сжатие с определением сопротивления торцевому сжатию.

Стандарт не распространяется на двухслойный гофрированный картон и плоский склеенный тарный картон толщиной менее

1,5 мм.

Сущность метода заключается в измерении разрушающего усилия при сжатии образца картона, поставленного на торец.

1. ОТБОР ПРОБ

1.1. Отбор проб — по ГОСТ 8047-78.

1.2. От отобранных листов нарезают десять образцов прямоугольной формы шириной 25±0,5 мм и длиной 100±0,5 мм. Отклонение от параллельности между длинными сторонами образца не должно превышать 0,1 мм. Образцы нарезают в направлении, перпендикулярном направлению действия нагрузки, указанному в стандартах на продукцию. Плоскость среза должна быть перпендикулярна плоскости образца. Обрез кромок должен быть чистым. Смятие гофрированного слоя и кромок образца, а также другие механические повреждения не допускаются.

Издание официальное Перепечатка воспрещена

* Переиздание декабрь 1980 г. с Изменением № 1, утвержденным в октябре 1980 г. (МУС М 12 1980 г.).

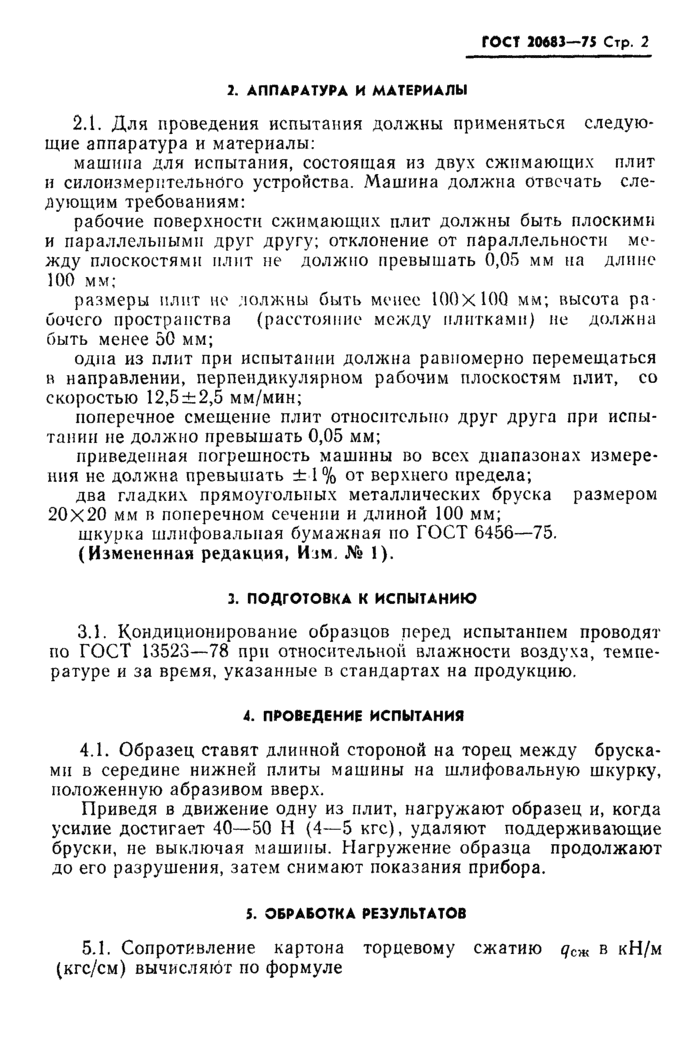

2. АППАРАТУРА И МАТЕРИАЛЫ

ГОСТ 20683-75 Стр. 2

2.1. Для проведения испытания должны применяться следующие аппаратура и материалы:

машина для испытания, состоящая из двух сжимающих плит и силоизмерптельнбго устройства. Машина должна Отвечать следующим требованиям:

рабочие поверхности сжимающих плит должны быть плоскими и параллельными друг другу; отклонение от параллельности между плоскостями плит не должно превышать 0,05 мм на длине 100 мм;

размеры плит не должны быть менее ЮОхМО мм; высота рабочего пространства (расстояние между плитками) не должна быть менее 50 мм;

одна из плит при испытании должна равномерно перемещаться в направлении, перпендикулярном рабочим плоскостям плит, со скоростью 12,5±2,5 мм/мин;

поперечное смещение плит относительно друг друга при испытании не должно превышать 0,05 мм;

приведенная погрешность машины во всех диапазонах измерения не должна превышать ±1% от верхнего предела;

два гладких прямоугольных металлических бруска размером 20×20 мм в поперечном сечении и длиной 100 мм;

шкурка шлифовальная бумажная по ГОСТ 6456-75. (Измененная редакция, Изм. № 1).

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Кондиционирование образцов перед испытанием проводят по ГОСТ 13523-78 при относительной влажности воздуха, температуре и за время, указанные в стандартах на продукцию.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец ставят длинной стороной на торец между брусками в середине нижней плиты машины на шлифовальную шкурку, положенную абразивом вверх.

Приведя в движение одну из плит, нагружают образец и, когда усилие достигает 40—50 Н (4—5 кге), удаляют поддерживающие бруски, не выключая машины. Нагружение образца продолжают до его разрушения, затем снимают показания прибора.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Сопротивление картона торцевому сжатию q_cж в кН/м (кгс/см) вычисляют по формуле

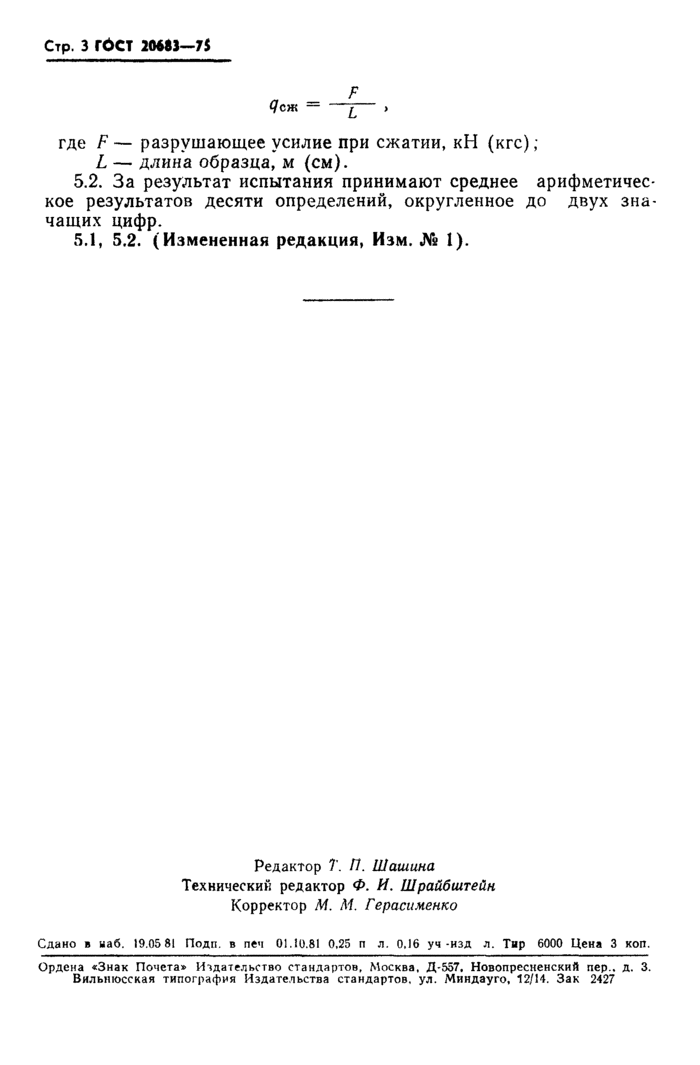

Стр. 3 ГбСТ 20683—7$

Яст —

где F — разрушающее усилие при сжатии, кН (кгс) ;

L — длина образца, м (см).

5.2. За результат испытания принимают среднее арифметическое результатов десяти определений, округленное до двух значащих цифр.

5.1, 5.2. (Измененная редакция, Изм. № 1).

Редактор Т. П. Шашина Технический редактор Ф. И. Шрайбштейн Корректор М. Л1 Герасименко

Сдано в наб. 19.0581 Подп. в печ 01.10.81 0,25 п л. 0,16 уч-нзд л. Тир 6000 Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов, Москва, Д-557. Новопресиенский пер., д. 3. Вильнюсская типография Издательства стандартов, ул. Миндауго, 12/14. Зак 2427

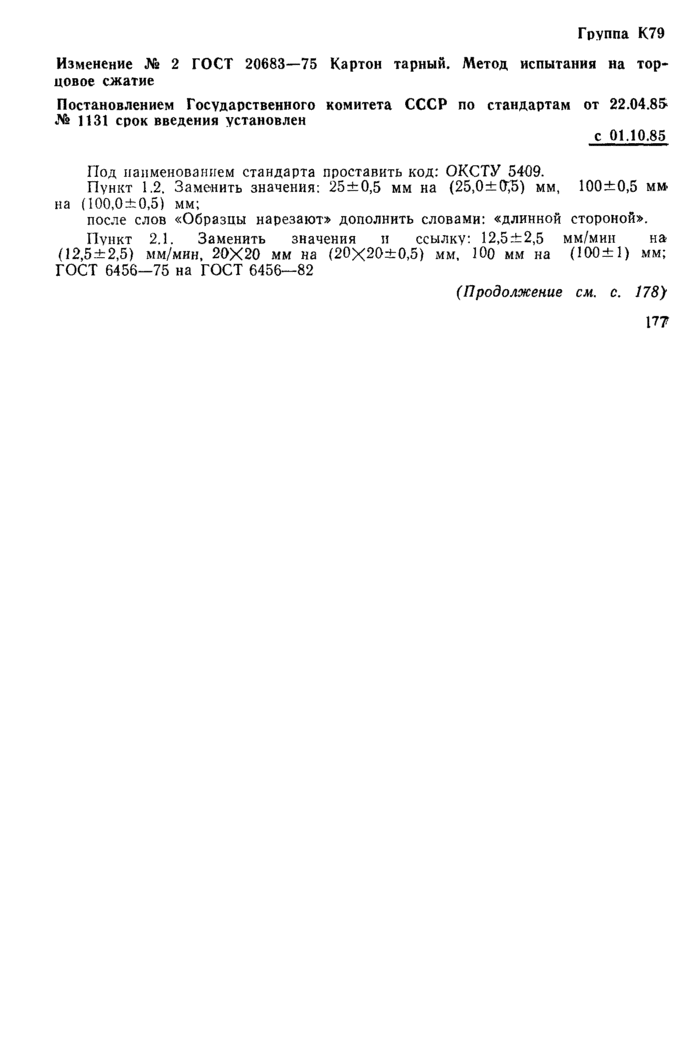

Группа К79

Изменение № 2 ГОСТ 20683-75 Картон тарный. Метод испытания на торцовое сжатие

Постановлением Государственного комитета СССР по стандартам от 22.04.8& № П31 срок введения установлен

с 01.10.85

Под наименованием стандарта проставить код; ОКСТУ 5409.

Пункт 1.2. Заменить значения: 25±0,5 мм на (25,0±0£) мм, 100±0,5 мм на (100,0±0,5) мм;

после слов «Образцы нарезают» дополнить словами: «длинной стороной».

Пункт 2.1. Заменить значения и ссылку: 12,5 ±2,5 мм/мин на (12,5±2,5) мм/мин, 20X20 мм на (20Х20±0,5) мм, 100 мм на (100± 1) мм; ГОСТ 6456-75 на ГОСТ 6456-82

(Продолжение см. с. 178)

177

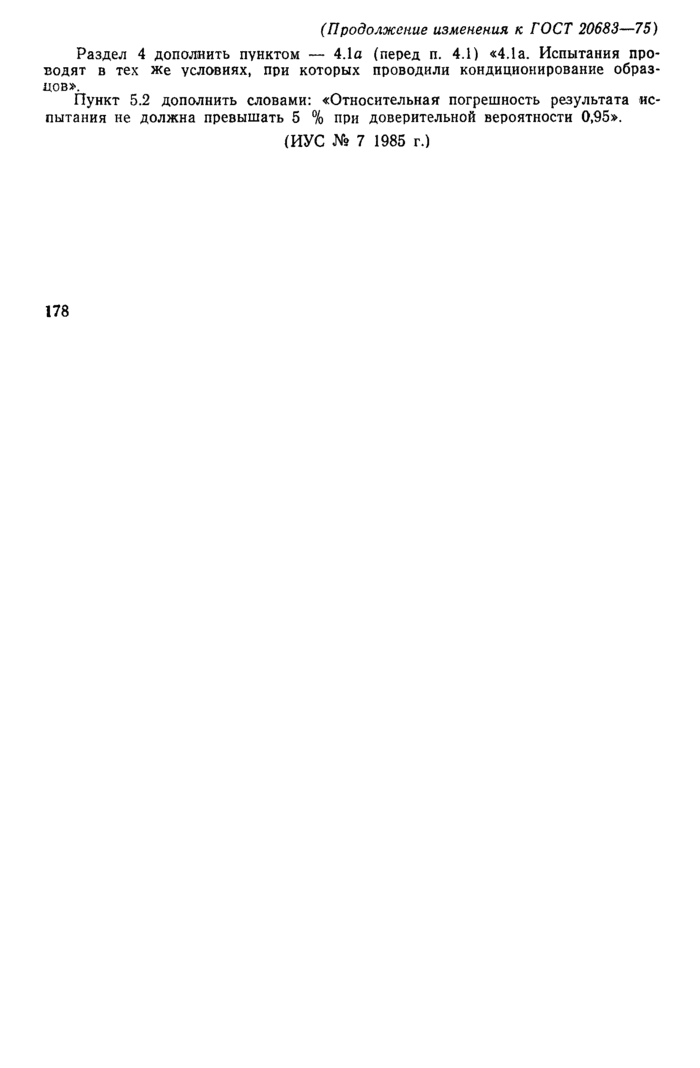

(Продолжение изменения к ГОСТ 20683-75)

Раздел 4 дополнить пунктом — 4.1а (перед п. 4.1) «4.1а. Испытания проводят в тех же условиях, при которых проводили кондиционирование образцов».

Пункт 5.2 дополнить словами: «Относительная погрешность результата испытания не должна превышать 5 % при доверительной вероятности 0,95».

(ИУС № 7 1985 г.)

178

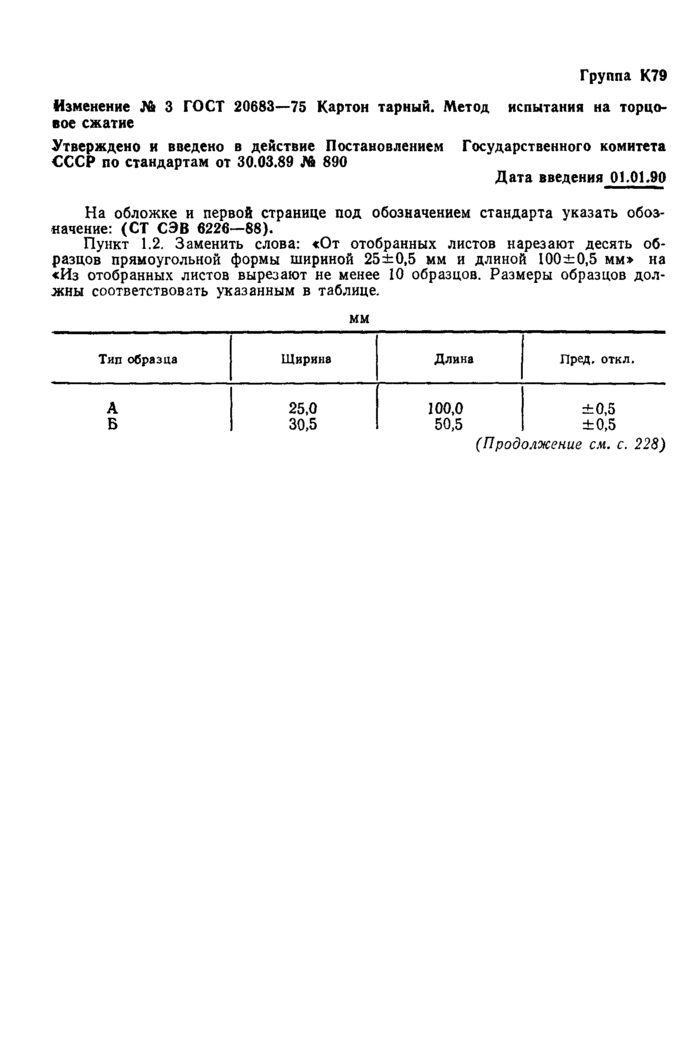

Группа К79

Изменение № 3 ГОСТ 20683-75 Картон тарный. Метод испытания на торцовое сжатие

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 30.03.89 № 890

Дата введения 01.01.90

На обложке и первой странице под обозначением стандарта указать обозначение: (СТ СЭВ 6226—88).

Пункт 1.2. Заменить слова: «От отобранных листов нарезают десять образцов прямоугольной формы шириной 25±0,5 мм и длиной 100±0,5 мм» на «Из отобранных листов вырезают не менее 10 образцов. Размеры образцов должны соответствовать указанным в таблице.

мм

Тип образца	Ширина	Длина	Пред. откл.
А	25,0	100,0	±0,5
Б	30,5	50,5	±0,5

(Продолжение см. с. 228)

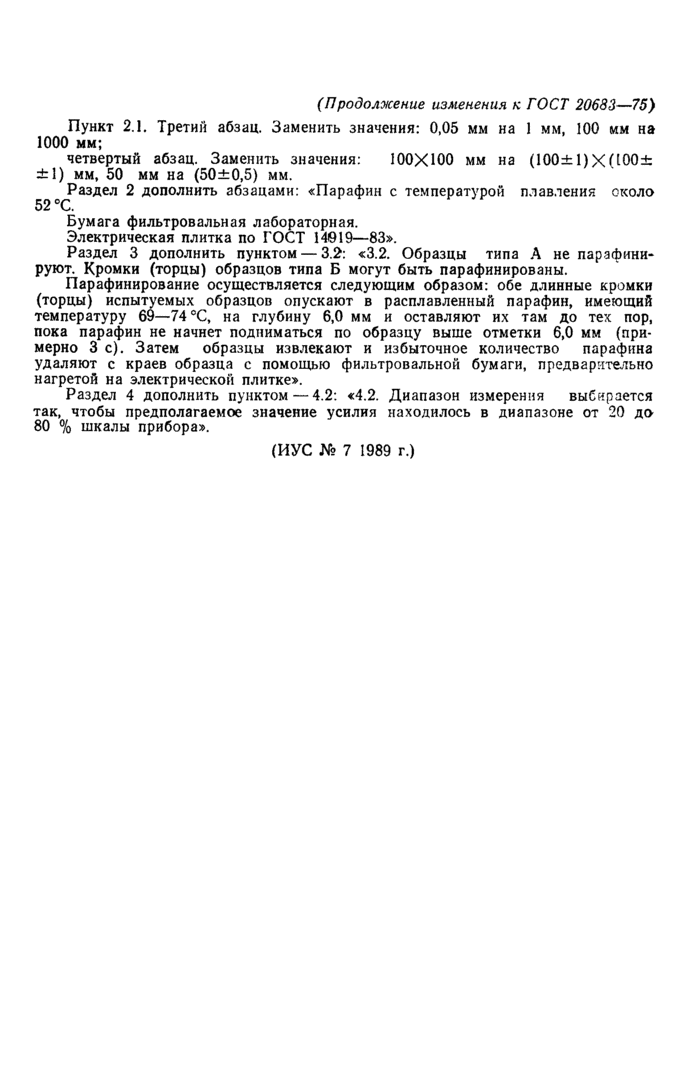

(Продолжение изменения к ГОСТ 20683-75)

Пункт 2.1. Третий абзац. Заменить значения: 0,05 мм на 1 мм, 100 мм на 1000 мм;

четвертый абзац. Заменить значения: 100X100 мм на (100± 1)X(Ю0±

±1) мм, 50 мм на (50±0,5) мм.

Раздел 2 дополнить абзацами: «Парафин с температурой плавления около 52 °С.

Бумага фильтровальная лабораторная.

Электрическая плитка по ГОСТ 14019-83».

Раздел 3 дополнить пунктом — 3.2: «3.2. Образцы типа А не парафинируют. Кромки (торцы) образцов типа Б могут быть парафинированы.

Парафинирование осуществляется следующим образом: обе длинные кромки (торцы) испытуемых образцов опускают в расплавленный парафин, имеющий температуру 69—74 °С, на глубину 6,0 мм и оставляют их там до тех пор, пока парафин не начнет подниматься по образцу выше отметки 6,0 мм (примерно 3 с). Затем образцы извлекают и избыточное количество парафина удаляют с краев образца с помощью фильтровальной бумаги, предварительно нагретой на электрической плитке».

Раздел 4 дополнить пунктом — 4.2: «4,2. Диапазон измерения выбирается так, чтобы предполагаемое значение усилия находилось в диапазоне от 20 до 80 % шкалы прибора».

(ИУС N9 7 1989 г.)
