Прутки латунные. Технические условия
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12

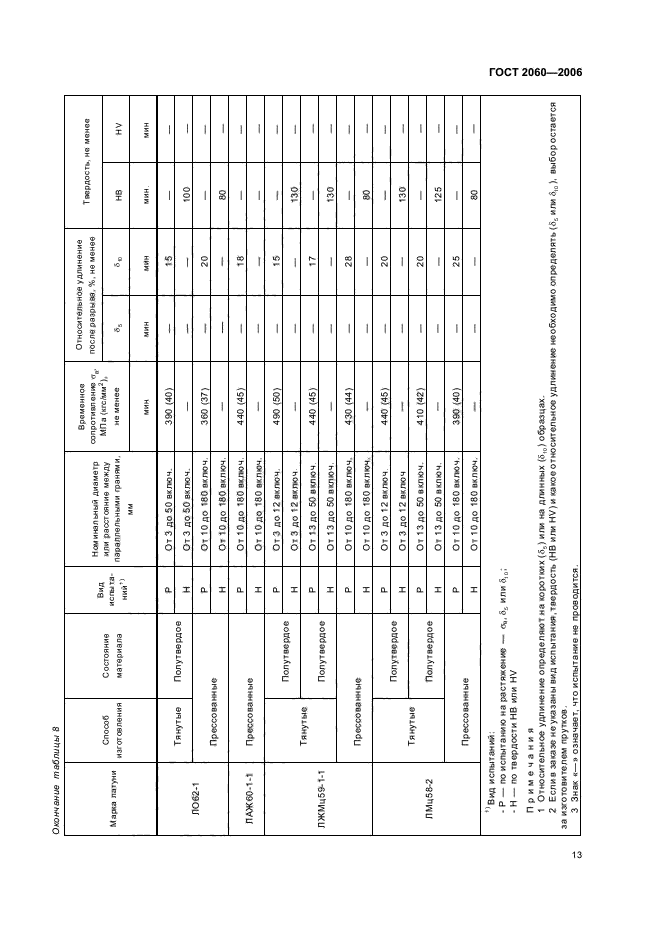

Страница 13

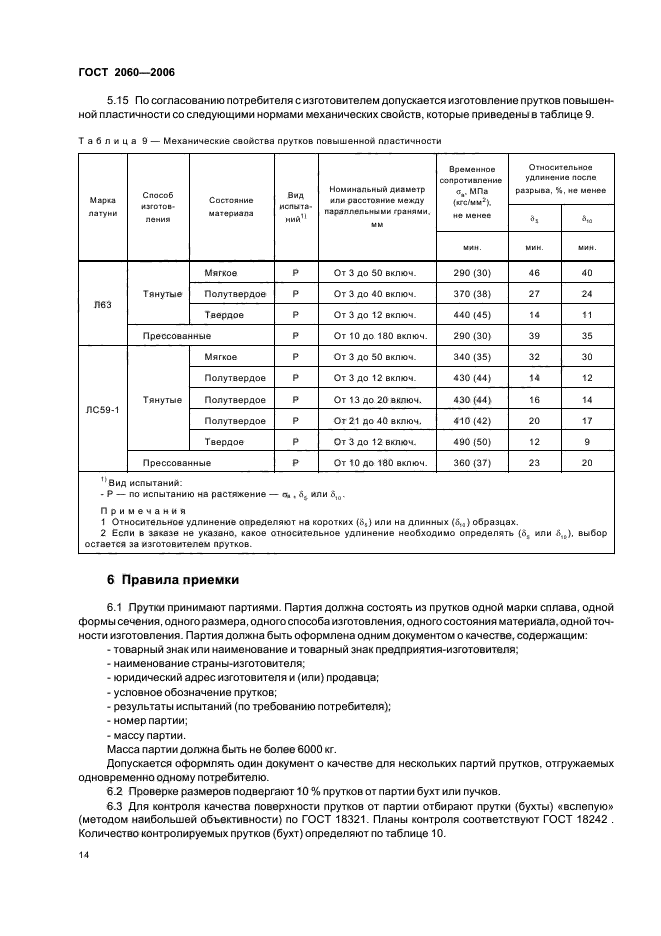

Страница 14

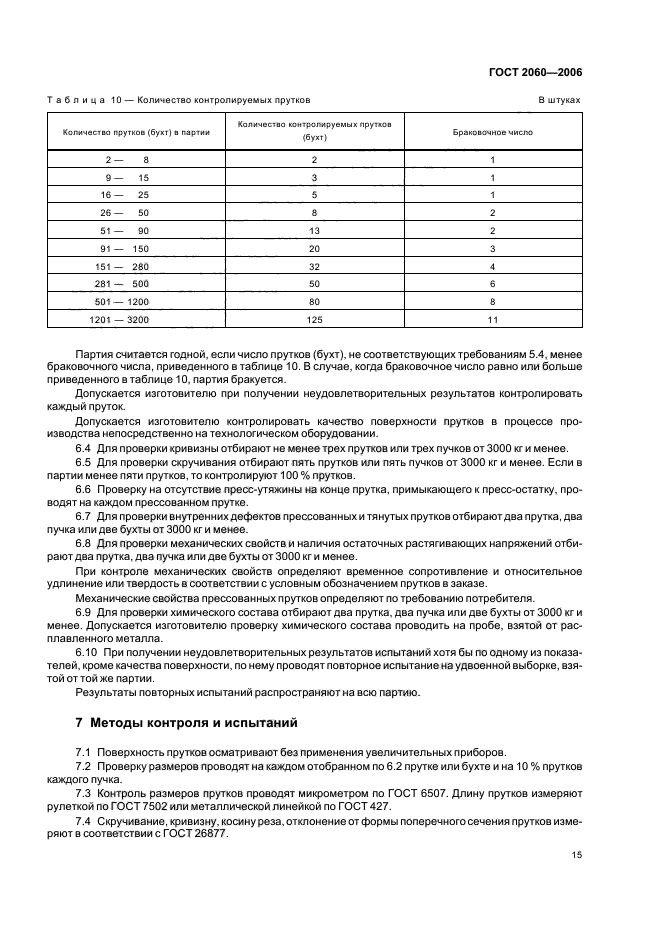

Страница 15

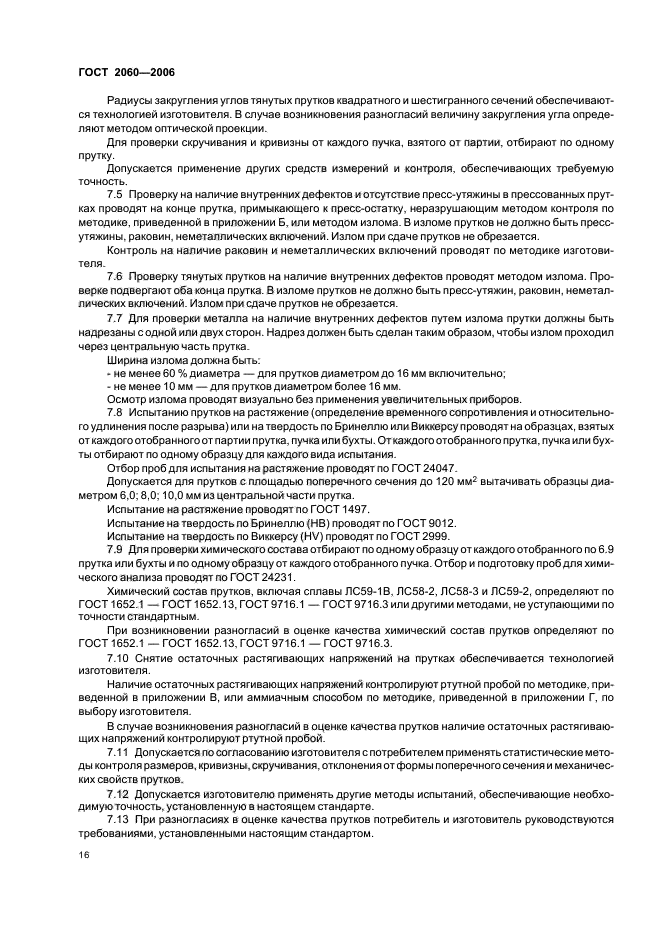

Страница 16

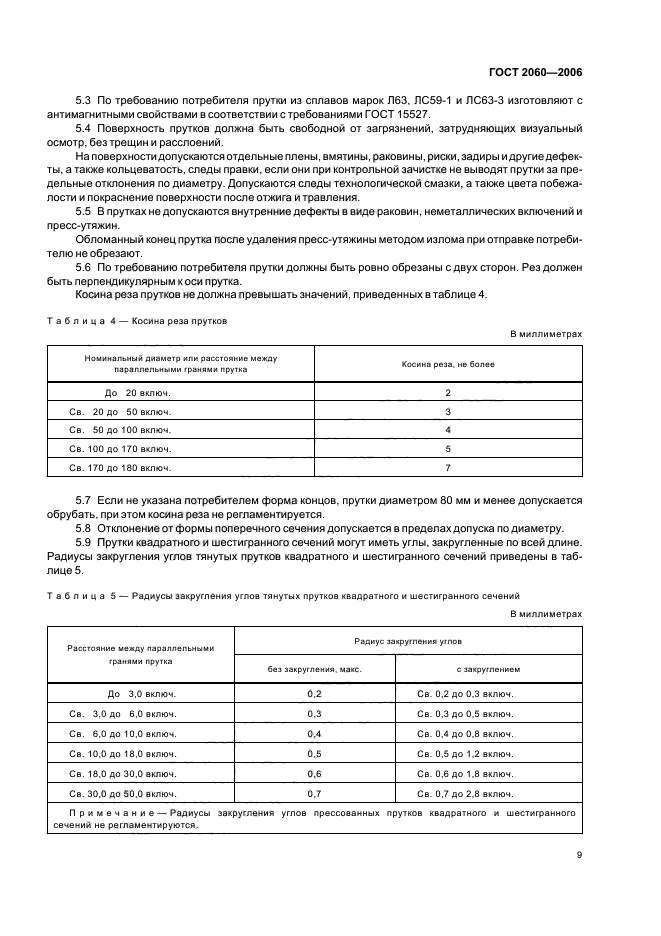

Страница 17

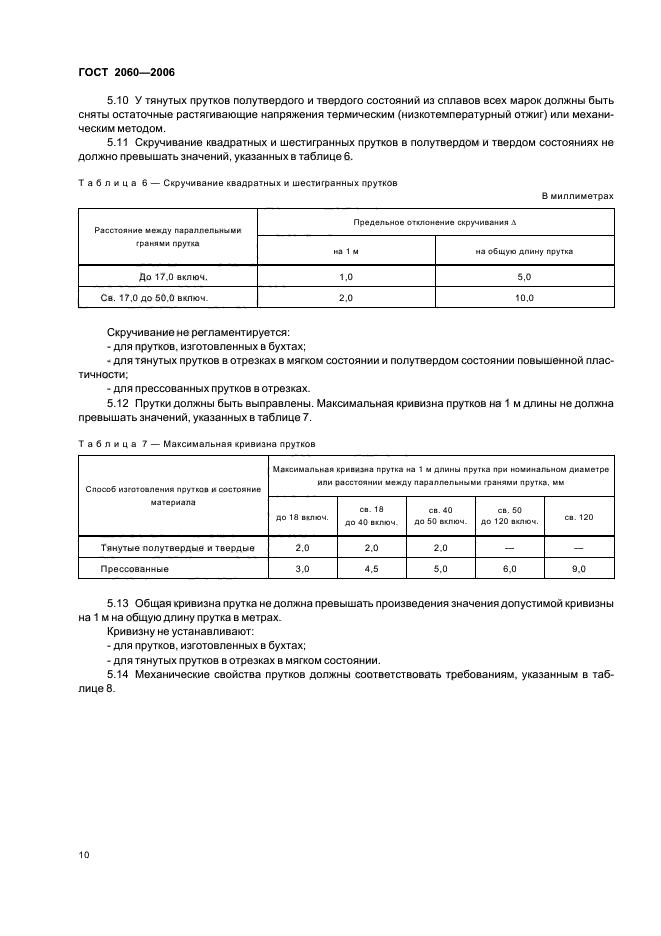

Страница 18
Страница 19
Страница 20

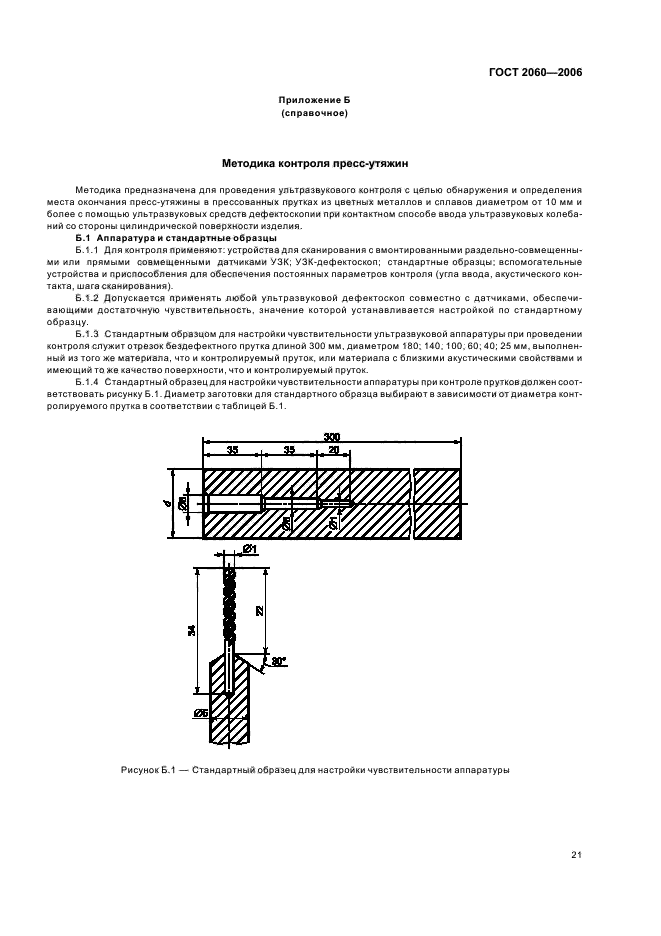

Страница 21
Страница 22
Страница 23
Страница 24

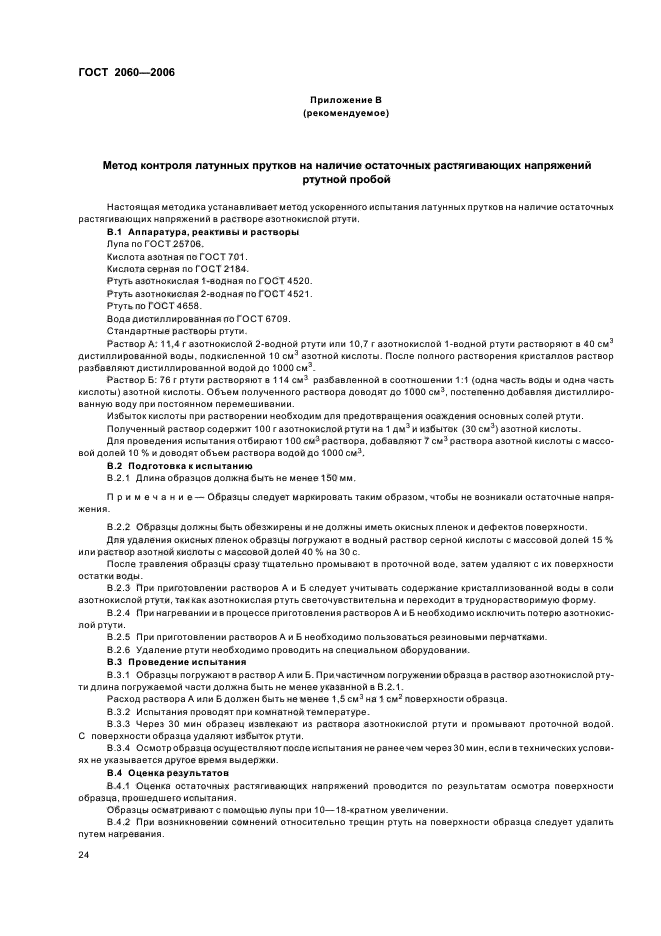

Страница 25
Страница 26
Страница 27
Страница 28
Страница 29
Страница 30
Страница 31
межгосударственный совет по стандартизации, метрологии и сертификации
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
|
МЕЖГОСУДАРСТВЕННЫЙ |
ГОСТ |
ПРУТКИ ЛАТУННЫЕ
Технические условия
|
|
Москва Стандартинформ 2007 |

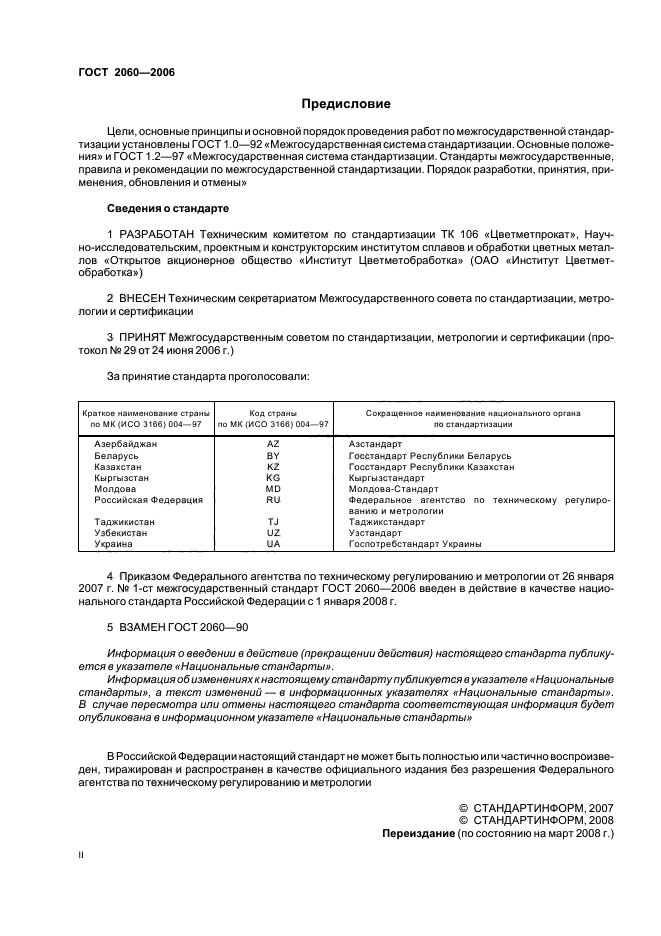

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 106 «Цветметпрокат», Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов «Открытое акционерное общество «Институт Цветметобработка» (ОАО «Институт Цветметобработка»)
2 ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 29 от 24 июня 2006 г.)
За принятие стандарта проголосовали:
|
Краткое наименование страны по MK (ИСО 3166) 004-97 |
Код страны по MK (ИСО 3166) 004-97 |
Сокращенное наименование национального органа по стандартизации |
|
Азербайджан |
AZ |
Азстандарт |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Казахстан |
KZ |
Госстандарт Республики Казахстан |
|
Кыргызстан |
KG |
Кыргызстандарт |
|
Молдова |
MD |
Молдова-Стандарт |
|
Российская Федерация |
RU |
Федеральное агентство по техническому регулированию и метрологии |
|
Таджикистан |
TJ |
Таджикстандарт |
|
Узбекистан |
UZ |
Узстандарт |
|
Украина |
UA |
Госпотребстандарт Украины |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2007 г. № 1-ст межгосударственный стандарт ГОСТ 2060-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.
5 ВЗАМЕН ГОСТ 2060-90
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

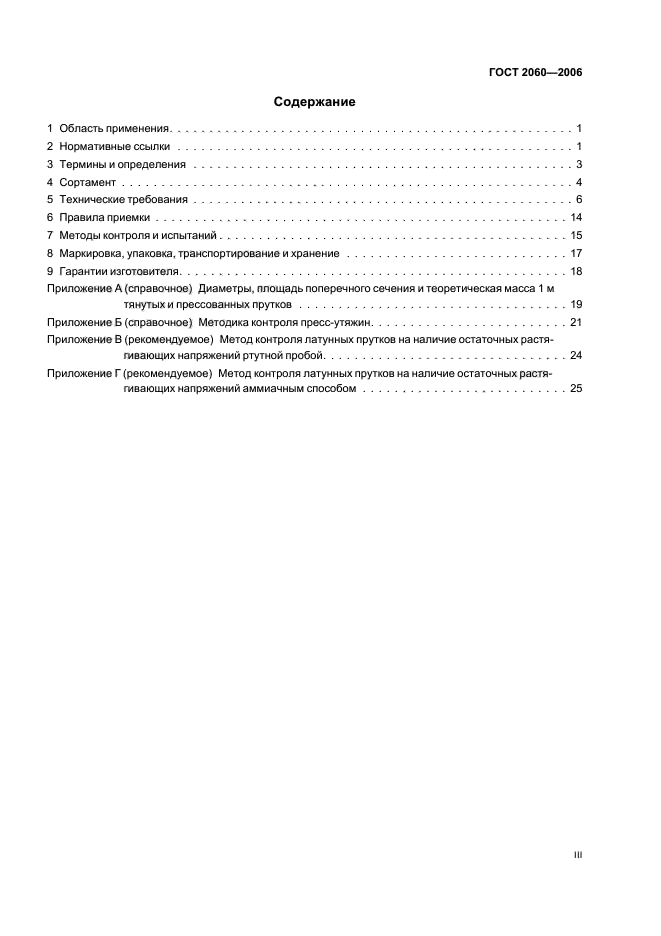

СОДЕРЖАНИЕ
|
1 Область применения. 2 2 Нормативные ссылки. 3 3 Термины и определения. 4 4 Сортамент. 5 5 Технические требования. 8 6 Правила приемки. 16 7 Методы контроля и испытаний. 17 8 Маркировка, упаковка, транспортирование и хранение. 18 9 Гарантии изготовителя. 20 Приложение А. Диаметры, площадь поперечного сечения и теоретическая масса 1 м тянутых и прессованных прутков. 20 Приложение Б. Методика контроля пресс-утяжин. 21 Приложение В. Метод контроля латунных прутков на наличие остаточных растягивающих напряжений ртутной пробой. 24 Приложение Г. Метод контроля латунных прутков на наличие остаточных растягивающих напряжений аммиачным способом.. 25 |

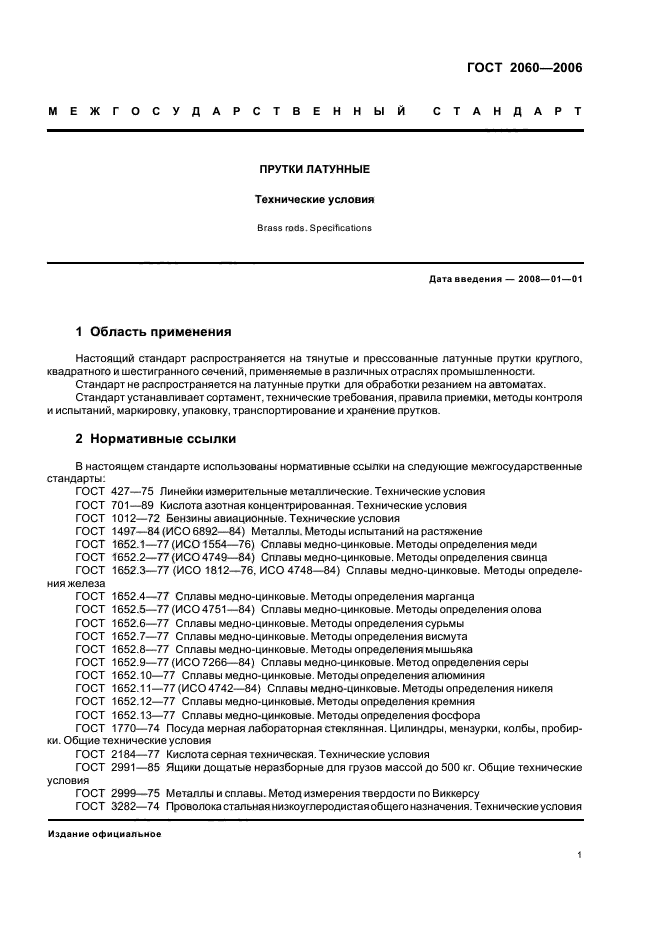

ГОСТ 2060-2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРУТКИ ЛАТУННЫЕ
Технические условия
Brass rods. Specifications
Дата введения — 2008-01-01
1 Область применения
Настоящий стандарт распространяется на тянутые и прессованные латунные прутки круглого, квадратного и шестигранного сечений, применяемые в различных отраслях промышленности.
Стандарт не распространяется на латунные прутки для обработки резанием на автоматах.
Стандарт устанавливает сортамент, технические требования, правила приемки, методы контроля и испытаний, маркировку, упаковку, транспортирование и хранение прутков.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 701-89 Кислота азотная концентрированная. Технические условия
ГОСТ 1012-72 Бензины авиационные. Технические условия
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 1652.1-77 (ИСО 1554-76) Сплавы медно-цинковые. Методы определения меди
ГОСТ 1652.2-77 (ИСО 4749-84) Сплавы медно-цинковые. Методы определения свинца
ГОСТ 1652.3-77 (ИСО 1812-76, ИСО 4748-84) Сплавы медно-цинковые. Методы определения железа
ГОСТ 1652.4-77 Сплавы медно-цинковые. Методы определения марганца
ГОСТ 1652.5-77 (ИСО 4751-84) Сплавы медно-цинковые. Методы определения олова
ГОСТ 1652.6-77 Сплавы медно-цинковые. Методы определения сурьмы
ГОСТ 1652.7-77 Сплавы медно-цинковые. Методы определения висмута
ГОСТ 1652.8-77 Сплавы медно-цинковые. Методы определения мышьяка
ГОСТ 1652.9-77 (ИСО 7266-84) Сплавы медно-цинковые. Метод определения серы
ГОСТ 1652.10-77 Сплавы медно-цинковые. Методы определения алюминия
ГОСТ 1652.11-77 (ИСО 4742-84) Сплавы медно-цинковые. Методы определения никеля
ГОСТ 1652.12-77 Сплавы медно-цинковые. Методы определения кремния
ГОСТ 1652.13-77 Сплавы медно-цинковые. Методы определения фосфора
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 2184-77 Кислота серная техническая. Технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

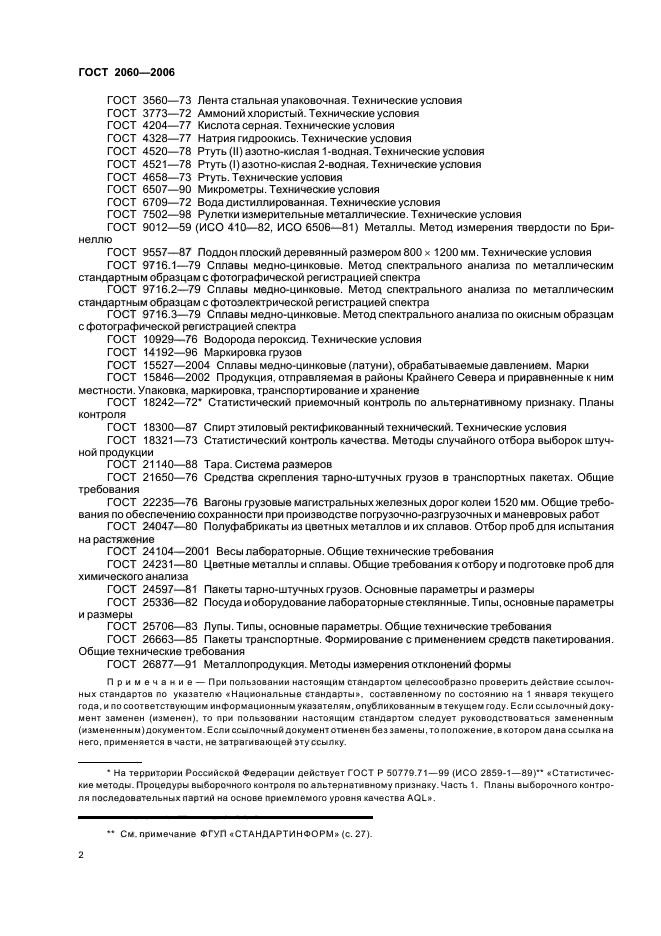

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 3773-72 Аммоний хлористый. Технические условия
ГОСТ 4204-77 Кислота серная. Технические условия
ГОСТ 4328-77 Натрия гидроокись. Технические условия
ГОСТ 4520-78 Ртуть (II) азотно-кислая 1-водная. Технические условия
ГОСТ 4521-78 Ртуть (I) азотно-кислая 2-водная. Технические условия
ГОСТ 4658-73 Ртуть. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9557-87 Поддон плоский деревянный размером 800´1200 мм. Технические условия
ГОСТ 9716.1-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра
ГОСТ 9716.3-79 Сплавы медно-цинковые. Метод спектрального анализа по окисным образцам с фотографической регистрацией спектра
ГОСТ 10929-76 Водорода пероксид. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18242-72* Статистический приемочный контроль по альтернативному признаку. Планы контроля
* На территории Российской Федерации действует ГОСТ Р 50779.71-99 (ИСО 2859-1-89) «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL».
ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 21140-88 Тара. Система размеров
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 24047-80 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 26877-91 Металлопродукция. Методы измерения отклонений формы
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

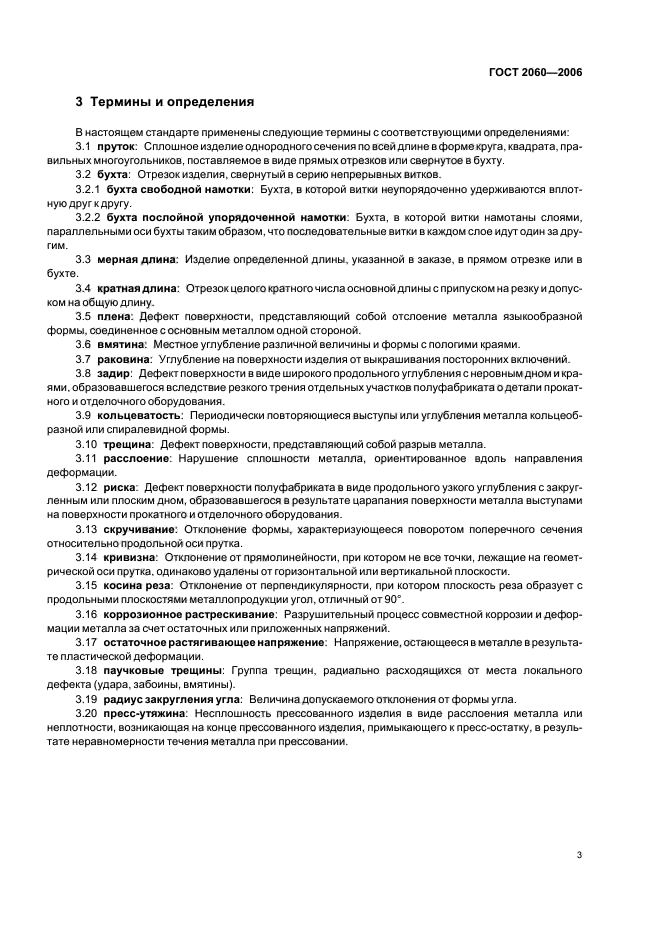

3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 пруток: Сплошное изделие однородного сечения по всей длине в форме круга, квадрата, правильных многоугольников, поставляемое в виде прямых отрезков или свернутое в бухту.
3.2 бухта: Отрезок изделия, свернутый в серию непрерывных витков.
3.2.1 бухта свободной намотки: Бухта, в которой витки неупорядоченно удерживаются вплотную друг к другу.
3.2.2 бухта послойной упорядоченной намотки: Бухта, в которой витки намотаны слоями, параллельными оси бухты таким образом, что последовательные витки в каждом слое идут один за другим.
3.3 мерная длина: Изделие определенной длины, указанной в заказе, в прямом отрезке или в бухте.
3.4 кратная длина: Отрезок целого кратного числа основной длины с припуском на резку и допуском на общую длину.
3.5 плена: Дефект поверхности, представляющий собой отслоение металла языкообразной формы, соединенное с основным металлом одной стороной.
3.6 вмятина: Местное углубление различной величины и формы с пологими краями.
3.7 раковина: Углубление на поверхности изделия от выкрашивания посторонних включений.
3.8 задир: Дефект поверхности в виде широкого продольного углубления с неровным дном и краями, образовавшегося вследствие резкого трения отдельных участков полуфабриката о детали прокатного и отделочного оборудования.
3.9 кольцеватость: Периодически повторяющиеся выступы или углубления металла кольцеобразной или спиралевидной формы.
3.10 трещина: Дефект поверхности, представляющий собой разрыв металла.
3.11 расслоение: Нарушение сплошности металла, ориентированное вдоль направления деформации.
3.12 риска: Дефект поверхности полуфабриката в виде продольного узкого углубления с закругленным или плоским дном, образовавшегося в результате царапания поверхности металла выступами на поверхности прокатного и отделочного оборудования.
3.13 скручивание: Отклонение формы, характеризующееся поворотом поперечного сечения относительно продольной оси прутка.
3.14 кривизна: Отклонение от прямолинейности, при котором не все точки, лежащие на геометрической оси прутка, одинаково удалены от горизонтальной или вертикальной плоскости.
3.15 косина реза: Отклонение от перпендикулярности, при котором плоскость реза образует с продольными плоскостями металлопродукции угол, отличный от 90°.
3.16 коррозионное растрескивание: Разрушительный процесс совместной коррозии и деформации металла за счет остаточных или приложенных напряжений.
3.17 остаточное растягивающее напряжение: Напряжение, остающееся в металле в результате пластической деформации.
3.18 паучковые трещины: Группа трещин, радиально расходящихся от места локального дефекта (удара, забоины, вмятины).
3.19 радиус закругления угла: Величина допускаемого отклонения от формы угла.
3.20 пресс-утяжина: Несплошность прессованного изделия в виде расслоения металла или неплотности, возникающая на конце прессованного изделия, примыкающего к пресс-остатку, в результате неравномерности течения металла при прессовании.

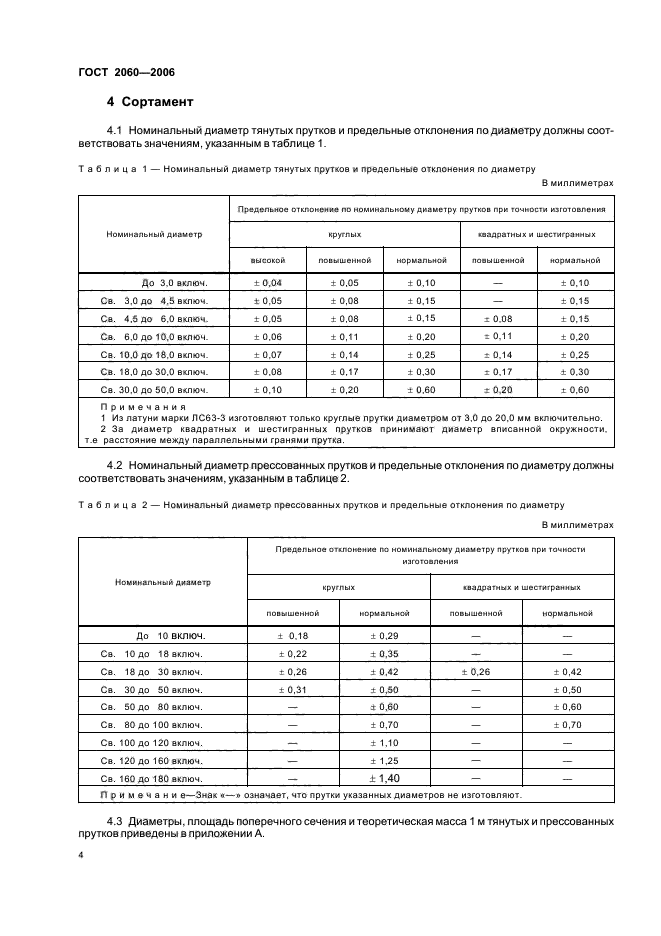

4 Сортамент
4.1 Номинальный диаметр тянутых прутков и предельные отклонения по диаметру должны соответствовать значениям, указанным в таблице 1.
Таблица 1 — Номинальный диаметр тянутых прутков и предельные отклонения по диаметру
В миллиметрах
|
Номинальный диаметр |
Предельное отклонение по номинальному диаметру прутков при точности изготовления |
||||
|
круглых |
квадратных и шестигранных |
||||
|
высокой |
повышенной |
нормальной |
повышенной |
нормальной |
|
|
До 3,0 включ. |
±0,04 |
±0,05 |
±0,10 |
— |
±0,10 |
|
Св. 3,0 до 4,5 включ. |
±0,05 |
±0,08 |
±0,15 |
— |
±0,15 |
|
Св. 4,5 до 6,0 включ. |
±0,05 |
±0,08 |
±0,15 |
±0,08 |
±0,15 |
|
Св. 6,0 до 10,0 включ. |
±0,06 |
±0,11 |
±0,20 |
±0,11 |
±0,20 |
|
Св. 10,0 до 18,0 включ. |
±0,07 |
±0,14 |
±0,25 |
±0,14 |
±0,25 |
|
Св. 18,0 до 30,0 включ. |
±0,08 |
±0,17 |
±0,30 |
±0,17 |
±0,30 |
|
Св. 30,0 до 50,0 включ. |
±0,10 |
±0,20 |
±0,60 |
±0,20 |
±0,60 |
|
Примечания 1 Из латуни марки ЛС63-3 изготовляют только круглые прутки диаметром от 3,0 до 20,0 мм включительно. 2 За диаметр квадратных и шестигранных прутков принимают диаметр вписанной окружности, т.е. расстояние между параллельными гранями прутка. |
|||||
4.2 Номинальный диаметр прессованных прутков и предельные отклонения по диаметру должны соответствовать значениям, указанным в таблице 2.
Таблица 2 — Номинальный диаметр прессованных прутков и предельные отклонения по диаметру
В миллиметрах
|
Номинальный диаметр |
Предельное отклонение по номинальному диаметру прутков при точности изготовления |
|||
|
круглых |
квадратных и шестигранных |
|||
|
повышенной |
нормальной |
повышенной |
нормальной |
|
|
До 10 включ. |
±0,18 |
±0,29 |
— |
— |
|
Св. 10 до 18 включ. |
±0,22 |
±0,35 |
— |
— |
|
Св. 18 до 30 включ. |
±0,26 |
±0,42 |
±0,26 |
±0,42 |
|
Св. 30 до 50 включ. |
±0,31 |
±0,50 |
— |
±0,50 |
|
Св. 50 до 80 включ. |
— |
±0,60 |
— |
±0,60 |
|
Св. 80 до 100 включ. |
— |
±0,70 |
— |
±0,70 |
|
Св. 100 до 120 включ. |
— |
±1,10 |
— |
— |
|
Св. 120 до 160 включ. |
— |
±1,25 |
— |
— |
|
Св. 160 до 180 включ. |
— |
±1,40 |
— |
— |
|
Примечание — Знак «-» означает, что прутки указанных диаметров не изготовляют. |
||||

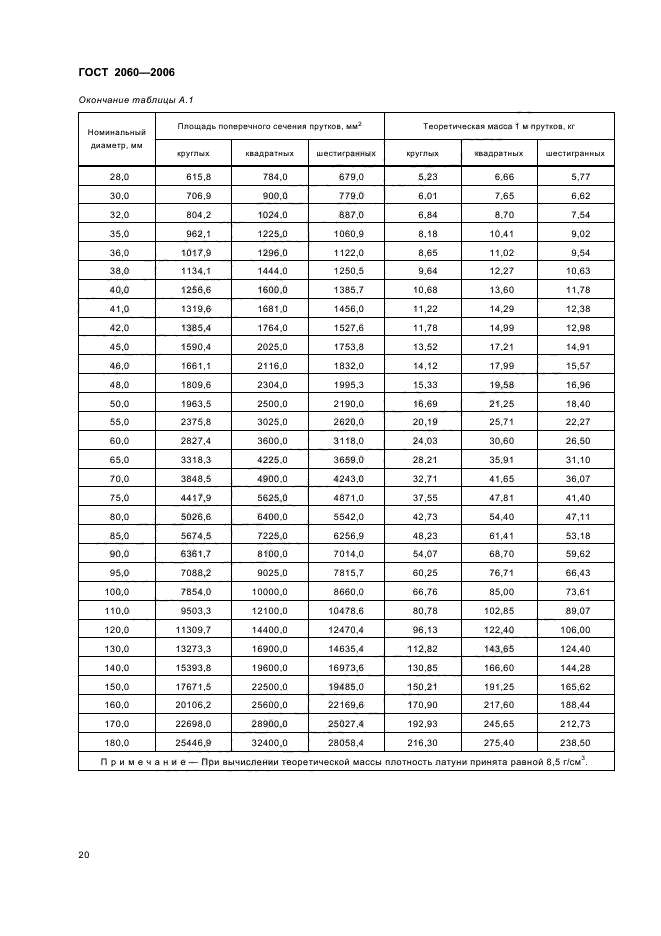

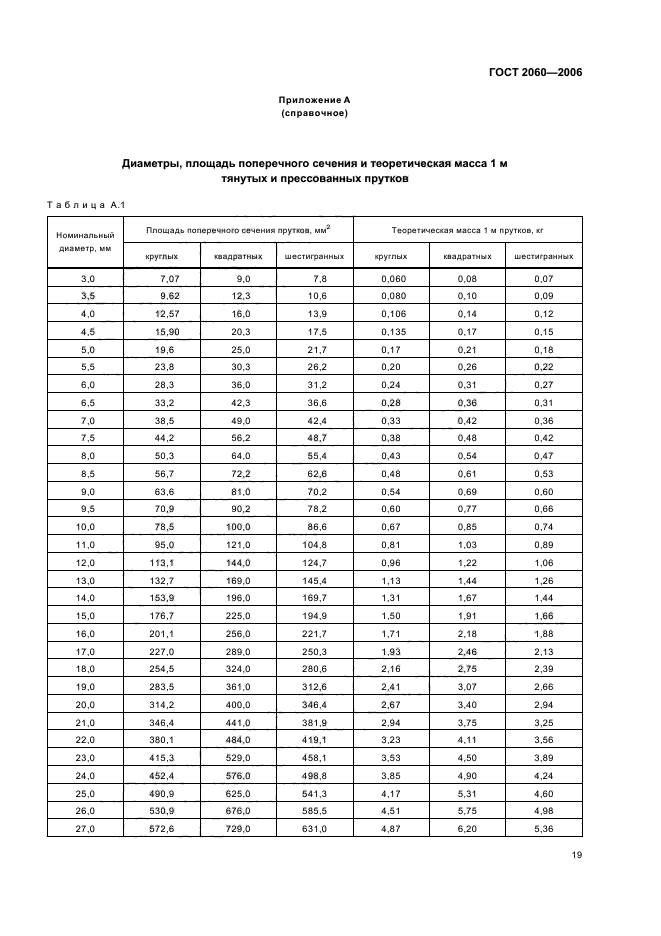

4.3 Диаметры, площадь поперечного сечения и теоретическая масса 1 м тянутых и прессованных прутков приведены в приложении А.

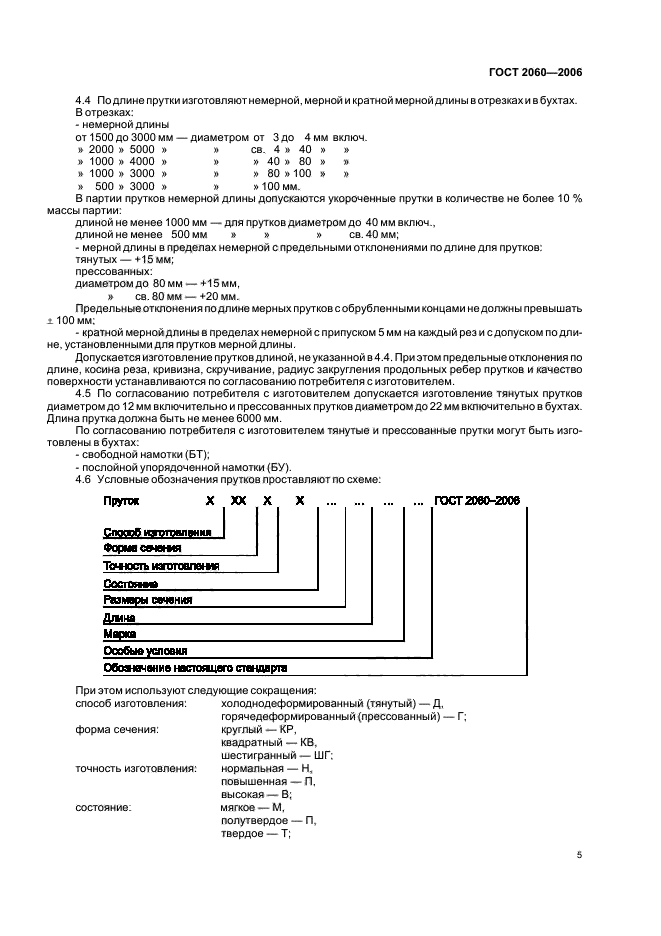

4.4 По длине прутки изготовляют немерной, мерной и кратной мерной длины в отрезках и в бухтах.
В отрезках:
— немерной длины
от 1500 до 3000 мм — диаметром от 3 до 4 мм включ.
» 2000 » 5000 » » св. 4 » 40 » »
» 1000 » 4000 » » » 40 » 80 » »
» 1000 » 3000 » » » 80 »100 » »
» 500 » 3000 » » » 100 мм.
В партии прутков немерной длины допускаются укороченные прутки в количестве не более 10 % массы партии:
длиной не менее 1000 мм — для прутков диаметром до 40 мм включ.,
длиной не менее 500 мм » » » св. 40 мм;
— мерной длины в пределах немерной с предельными отклонениями по длине для прутков:
тянутых — +15 мм;
прессованных:
диаметром до 80 мм — +15 мм,
» св. 80 мм — +20 мм.
Предельные отклонения по длине мерных прутков с обрубленными концами не должны превышать ±100 мм;
— кратной мерной длины в пределах немерной с припуском 5 мм на каждый рез и с допуском по длине, установленными для прутков мерной длины.
Допускается изготовление прутков длиной, не указанной в 4.4. При этом предельные отклонения по длине, косина реза, кривизна, скручивание, радиус закругления продольных ребер прутков и качество поверхности устанавливаются по согласованию потребителя с изготовителем.
4.5 По согласованию потребителя с изготовителем допускается изготовление тянутых прутков диаметром до 12 мм включительно и прессованных прутков диаметром до 22 мм включительно в бухтах. Длина прутка должна быть не менее 6000 мм.
По согласованию потребителя с изготовителем тянутые и прессованные прутки могут быть изготовлены в бухтах:
— свободной намотки (БТ);
— послойной упорядоченной намотки (БУ).

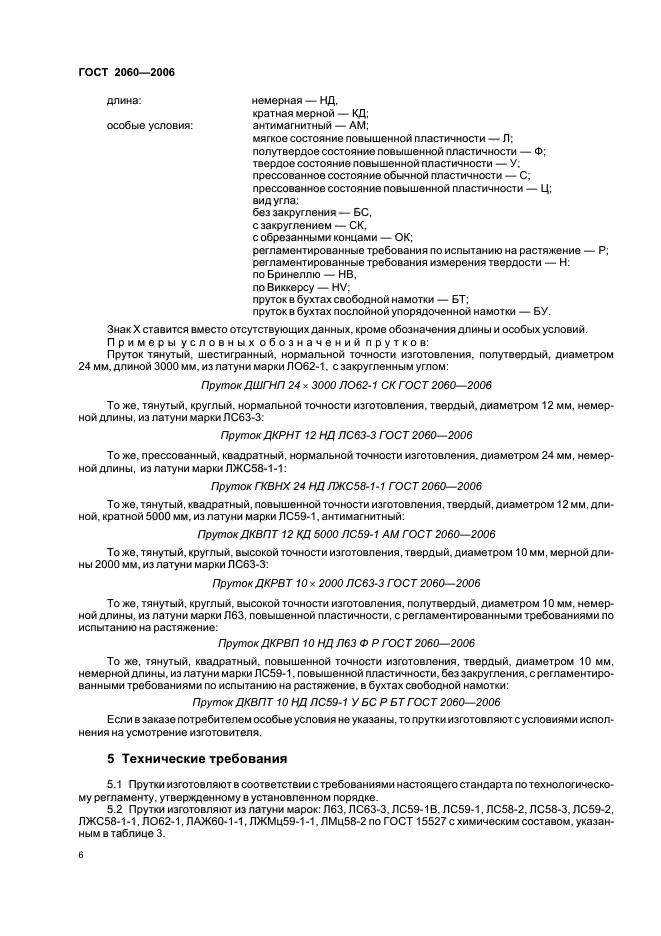

4.6 Условные обозначения прутков проставляют по схеме:
При этом используют следующие сокращения:
способ изготовления: холоднодеформированный (тянутый) — Д,
горячедеформированный (прессованный) — Г;
форма сечения: круглый — КР,
квадратный — KB,
шестигранный — ШГ;
точность изготовления:
нормальная — Н,
повышенная — П,
высокая — В;
состояние: мягкое — М,
полутвердое — П,
твердое — Т;
длина: немерная — НД,
кратная мерной — КД;
особые условия: антимагнитный — AM;
мягкое состояние повышенной пластичности — Л;
полутвердое состояние повышенной пластичности — Ф;
твердое состояние повышенной пластичности — У;
прессованное состояние обычной пластичности — С;
прессованное состояние повышенной пластичности — Ц;
вид угла:
без закругления — БС,
с закруглением — СК,
с обрезанными концами — ОК;
регламентированные требования по испытанию на растяжение — Р;
регламентированные требования измерения твердости — Н:
по Бринеллю — НВ,
по Виккерсу — HV;
пруток в бухтах свободной намотки — БТ;
пруток в бухтах послойной упорядоченной намотки — БУ.
Знак Х ставится вместо отсутствующих данных, кроме обозначения длины и особых условий.
Примеры условных обозначений прутков:
Пруток тянутый, шестигранный, нормальной точности изготовления, полутвердый, диаметром 24 мм, длиной 3000 мм, из латуни марки ЛО62-1, с закругленным углом:
Пруток ДШГНП 24´3000 ЛО62-1 СК ГОСТ 2060-2006
То же, тянутый, круглый, нормальной точности изготовления, твердый, диаметром 12 мм, немерной длины, из латуни марки ЛС63-3:
Пруток ДКРНТ 12 НД ЛС63-3 ГОСТ 2060-2006
То же, прессованный, квадратный, нормальной точности изготовления, диаметром 24 мм, немерной длины, из латуни марки ЛЖС58-1-1:
Пруток ГКВНХ 24 НД ЛЖС58-1-1 ГОСТ 2060-2006
То же, тянутый, квадратный, повышенной точности изготовления, твердый, диаметром 12 мм, длиной, кратной 5000 мм, из латуни марки ЛС59-1, антимагнитный:
Пруток ДКВПТ 12 КД 5000 ЛС59-1 AM ГОСТ 2060-2006
То же, тянутый, круглый, высокой точности изготовления, твердый, диаметром 10 мм, мерной длины 2000 мм, из латуни марки ЛС63-3:
Пруток ДКРВТ 10´2000 ЛС63-3 ГОСТ 2060-2006
То же, тянутый, круглый, высокой точности изготовления, полутвердый, диаметром 10 мм, немерной длины, из латуни марки Л63, повышенной пластичности, с регламентированными требованиями по испытанию на растяжение:
Пруток ДКРВП 10 НД Л63 Ф Р ГОСТ 2060-2006
То же, тянутый, квадратный, повышенной точности изготовления, твердый, диаметром 10 мм, немерной длины, из латуни марки ЛС59-1, повышенной пластичности, без закругления, с регламентированными требованиями по испытанию на растяжение, в бухтах свободной намотки:
Пруток ДКВПТ 10 НД ЛС59-1 У БС Р БТ ГОСТ 2060-2006
Если в заказе потребителем особые условия не указаны, то прутки изготовляют с условиями исполнения на усмотрение изготовителя.
5 Технические требования
5.1 Прутки изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
5.2 Прутки изготовляют из латуни марок: Л63, ЛС63-3, ЛС59-1В, ЛС59-1, ЛС58-2, ЛС58-3, ЛС59-2, ЛЖС58-1-1, ЛО62-1, ЛАЖ60-1-1, ЛЖМц59-1-1, ЛМц58-2 по ГОСТ 15527 с химическим составом, указанным в таблице 3.

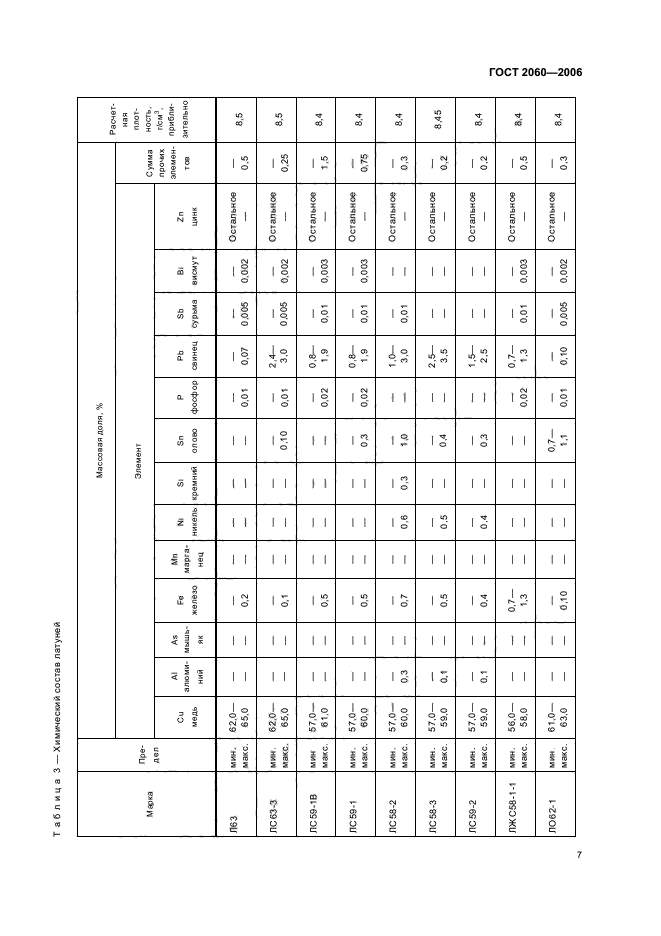

Таблица 3 — Химический состав латуней
|
Марка |
Предел |
Массовая доля, % |
Расчетная плотность, г/см3, приблизительно |
|||||||||||||
|
Элемент |
Сумма прочих элементов |
|||||||||||||||
|
Си медь |
Al алюминий |
As мышьяк |
Fe железо |
Mn марганец |
Ni никель |
Si кремний |
Sn олово |
Р фосфор |
Pb свинец |
Sb сурьма |
Bi висмут |
Zn цинк |
||||
|
Л63 |
мин. |
62,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
Остальное |
— |
8,5 |
|
макс. |
65,0 |
— |
— |
0,2 |
— |
— |
— |
— |
0,01 |
0,07 |
0,005 |
0,002 |
— |
0,5 |
||
|
ЛС63-3 |
мин. |
62,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
2,4 — |
— |
— |
Остальное |
8,5 |
|
|
макс. |
65,0 |
— |
— |
0,1 |
— |
— |
— |
0,10 |
0,01 |
3,0 |
0,005 |
0,002 |
— |
0,25 |
||
|
ЛС59-1В |
мин. |
57,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
0,8 — |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
61,0 |
— |
— |
0,5 |
— |
— |
— |
— |
0,02 |
1,9 |
0,01 |
0,003 |
— |
1,5 |
||
|
ЛС59-1 |
мин. |
57,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
0,8 — |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
60,0 |
— |
— |
0,5 |
— |
— |
— |
0,3 |
0,02 |
1,9 |
0,01 |
0,003 |
— |
0,75 |
||
|
ЛС58-2 |
мин. |
57,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
1,0 — |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
60,0 |
0,3 |
— |
0,7 |
— |
0,6 |
0,3 |
1,0 |
— |
3,0 |
0,01 |
— |
— |
0,3 |
||
|
ЛС58-3 |
мин. |
57,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
2,5 — |
— |
— |
Остальное |
— |
8,45 |
|
макс. |
59,0 |
0,1 |
— |
0,5 |
— |
0,5 |
— |
0,4 |
— |
3,5 |
— |
— |
— |
0,2 |
||
|
ЛС59-2 |
мин. |
57,0 — |
— |
— |
— |
— |
— |
— |
— |
— |
1,5 — |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
59,0 |
0,1 |
— |
0,4 |
— |
0,4 |
— |
0,3 |
— |
2,5 |
— |
— |
— |
0,2 |
||
|
ЛЖС58-1-1 |
мин. |
56,0 — |
— |
— |
0,7 — |
— |
— |
— |
— |
— |
0,7 — |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
58,0 |
— |
— |
1,3 |
— |
— |
— |
— |
0,02 |
1,3 |
0,01 |
0,003 |
— |
0,5 |
||
|
ЛO62-1 |
мин. |
61,0 — |
— |
— |
— |
— |
— |
— |
0,7 — |
— |
— |
— |
— |
Остальное |
— |
8,4 |
|
макс. |
63,0 |
— |
— |
0,10 |
— |
— |
— |
1,1 |
0,01 |
0,10 |
0,005 |
0,002 |
— |
0,3 |
||
|

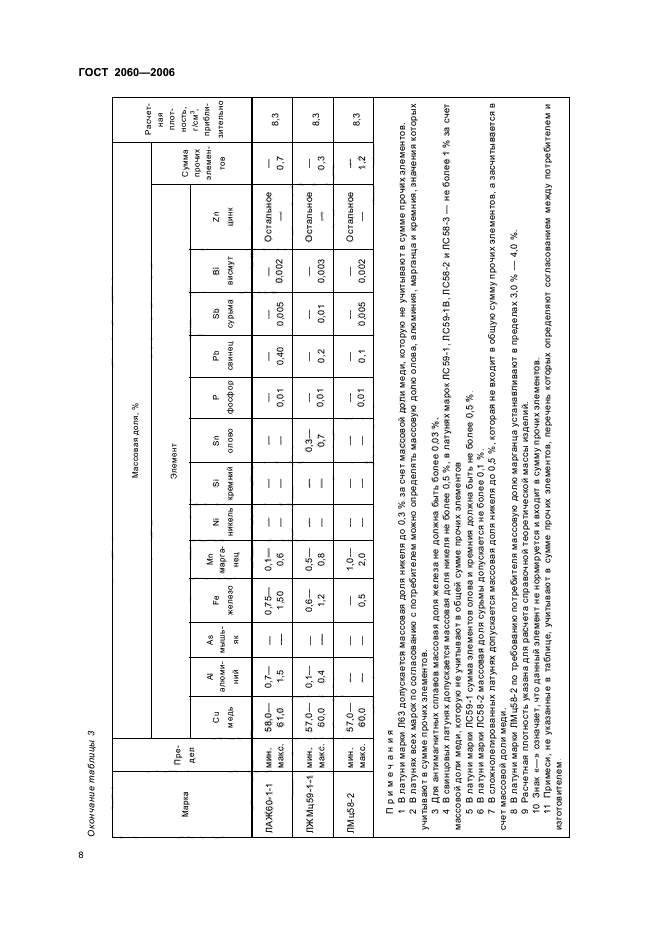

ЛАЖ60-1-1 |
мин. |
58,0 — |
0,7 — |
— |
0,75 — |
0,1 — |
— |
— |
— |
— |
— |
— |
— |
Остальное |
8,3 |
|
|
макс. |
61,0 |
1,5 |
— |
1,50 |
0,6 |
— |
— |
— |
0,01 |
0,40 |
0,005 |
0,002 |
— |
0,7 |
||
|
ЛЖМц59-1-1 |
мин. |
57,0 — |
0,1 — |
— |
0,6 — |
0,5 — |
— |
— |
0,3 — |
— |
— |
— |
— |
Остальное |
8,3 |
|
|
макс. |
60,0 |
0,4 |
— |
1,2 |
0,8 |
— |
— |
0,7 |
0,01 |
0,2 |
0,01 |
0,003 |
— |
0,3 |
||
|
ЛМц58-2 |
мин. |
57,0 — |
— |
— |
— |
1,0 — |
— |
— |
— |
— |
— |
— |
— |
Остальное |
— |
8,3 |
|
макс. |
60,0 |
— |
— |
0,5 |
2,0 |
— |
— |
— |
0,01 |
0,1 |
0,005 |
0,002 |
— |
1,2 |
||
Примечания
1 В латуни марки Л63 допускается массовая доля никеля до 0,3 % за счет массовой доли меди, которую не учитывают в сумме прочих элементов.
2 В латунях всех марок по согласованию с потребителем можно определять массовую долю олова, алюминия, марганца и кремния, значения которых учитывают в сумме прочих элементов.
3 Для антимагнитных сплавов массовая доля железа не должна быть более 0,03 %.
4 В свинцовых латунях допускается массовая доля никеля не более 0,5 %, в латунях марок ЛС59-1, ЛС59-1В, ЛС58-2 и ЛС58-3 — не более 1 % за счет массовой доли меди, которую не учитывают в общей сумме прочих элементов.
5 В латуни марки ЛС59-1 сумма элементов олова и кремния должна быть не более 0,5 %.
6 В латуни марки ЛС58-2 массовая доля сурьмы допускается не более 0,1 %.
7 В сложнолегированных латунях допускается массовая доля никеля до 0,5 %, которая не входит в общую сумму прочих элементов, а засчитывается в счет массовой доли меди.
8 В латуни марки ЛМц58-2 по требованию потребителя массовую долю марганца устанавливают в пределах 3,0 % — 4,0 %.
9 Расчетная плотность указана для расчета справочной теоретической массы изделий.
10 Знак «-» означает, что данный элемент не нормируется и входит в сумму прочих элементов.
11 Примеси, не указанные в таблице, учитывают в сумме прочих элементов, перечень которых определяют согласованием между потребителем и изготовителем.
5.3 По требованию потребителя прутки из сплавов марок Л63, ЛС59-1 и ЛС63-3 изготовляют с антимагнитными свойствами в соответствии с требованиями ГОСТ 15527.
5.4 Поверхность прутков должна быть свободной от загрязнений, затрудняющих визуальный осмотр, без трещин и расслоений.
На поверхности допускаются отдельные плены, вмятины, раковины, риски, задиры и другие дефекты, а также кольцеватость, следы правки, если они при контрольной зачистке не выводят прутки за предельные отклонения по диаметру. Допускаются следы технологической смазки, а также цвета побежалости и покраснение поверхности после отжига и травления.
5.5 В прутках не допускаются внутренние дефекты в виде раковин, неметаллических включений и пресс-утяжин.
Обломанный конец прутка после удаления пресс-утяжины методом излома при отправке потребителю не обрезают.
5.6 По требованию потребителя прутки должны быть ровно обрезаны с двух сторон. Рез должен быть перпендикулярным коси прутка.
Косина реза прутков не должна превышать значений, приведенных в таблице 4.
Таблица 4 — Косина реза прутков
В миллиметрах
|
Номинальный диаметр или расстояние между параллельными гранями прутка |
Косина реза, не более |
|
До 20 включ. |
2 |
|
Св. 20 до 50 включ. |
3 |
|
Св. 50 до 100 включ. |
4 |
|
Св. Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
