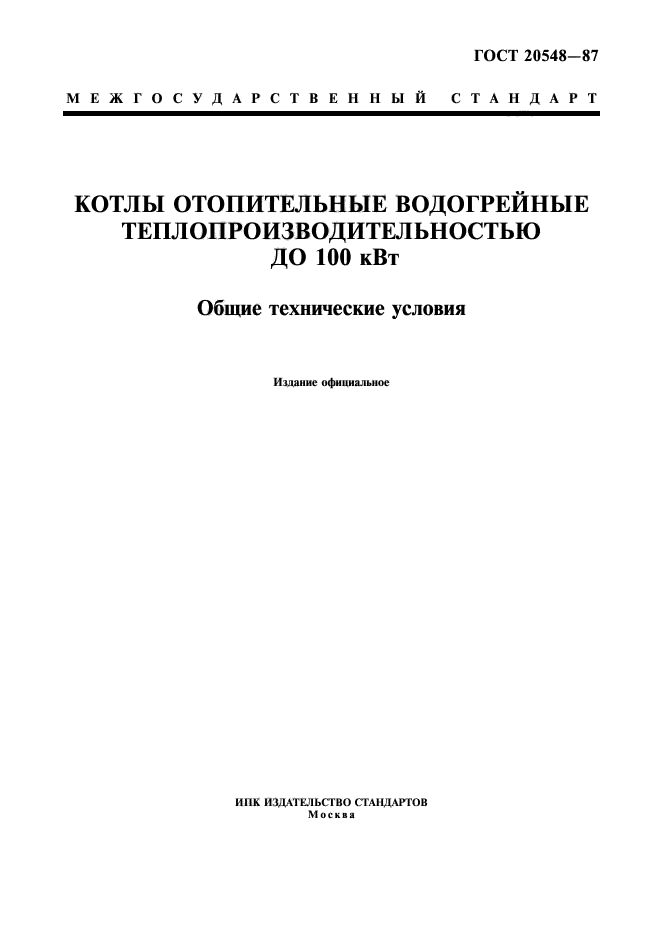

ГОСТ 20548-87
Группа Е21
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОТЛЫ ОТОПИТЕЛЬНЫЕ ВОДОГРЕЙНЫЕ
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 100 кВт
Общие технические условия
Heating hot-water boilers with capacity to 100 kW.
General specifications
ОКП 49 3111, 49 3112
Срок действия с 01.01.88
до 01.01.93*
____________________
* Ограничение срока действия снято постановлением
Госстандарта России от 02.03.92 N 188.
(ИУС N 6, 1992 год).
Примечание «КОДЕКС»

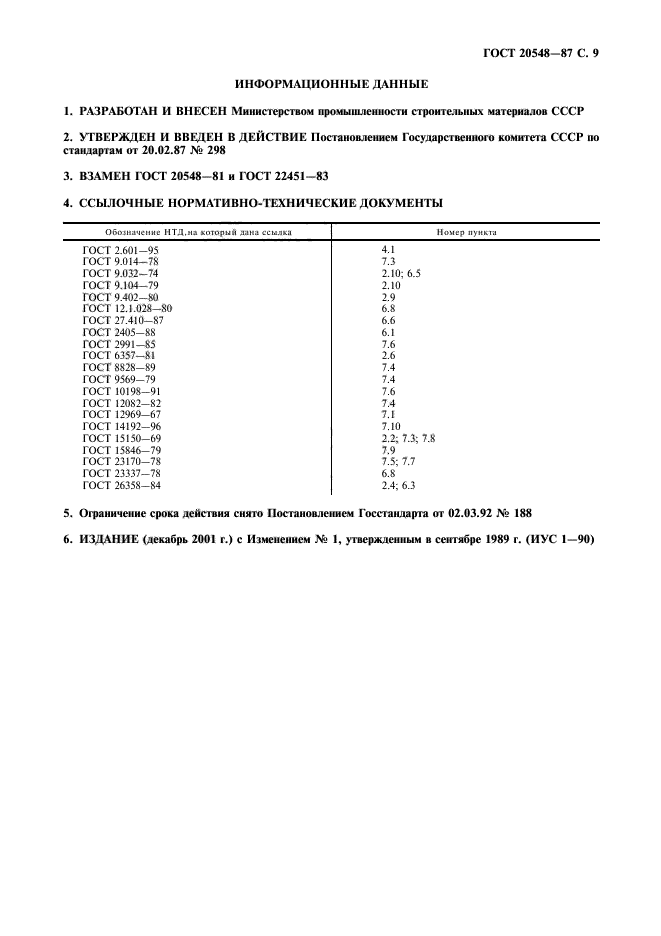

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР
РАЗРАБОТЧИКИ
А.Я.Носовицкий, канд. техн. наук (руководитель темы), Ф.И.Легомина, И.Б.Маргулис, Г.М.Невструева, Л.Г.Литвак
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.02.87 N 298
3. Срок первой проверки — 1992 г., периодичность проверки — 5 лет.
4. ВЗАМЕН ГОСТ 20548-81 и ГОСТ 22451-83
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
#G0Обозначение НТД, на который дана ссылка |
Номер пункта |
|
#M12293 0 1200003359 3271140448 78 1078109151 247265662 4293218080 3918392535 2960271974 2424847575ГОСТ 2.601-68#S |
4.1 |
|
#M12293 0 1200004940 3271140448 85 1356201782 1373692367 3777048187 4292207558 106 81ГОСТ 9.014-78#S |
7.3 |
|
ГОСТ 9.032-74 |
2.10; 6.5 |
|
#M12291 1200005221ГОСТ 9.104-79#S |
2.10 |
|
#M12291 1200003954ГОСТ 9.402-80#S |
2.9 |
|
ГОСТ 12.1.028-80 |
6.8 |
|
ГОСТ 27.410-87 |
6.6 |
|
#M12293 0 1200001405 3271140448 4231223176 4294961312 4293091740 3715443775 247265662 4292921038 557313239ГОСТ 2405-88#S |
6.1 |
|
#M12291 1200004570ГОСТ 2991-85#S |
7.6 |
|
ГОСТ 6357-81 |
2.6 |
|
ГОСТ 8828-75 |
7.4 |
|
ГОСТ 9569-79 |
7.4 |
|
#M12293 0 1200004490 3271140448 2426596323 247265662 4291838363 557313239 2960271974 3594606034 4293087986ГОСТ 10198-78#S |
7.6 |
|
ГОСТ 12082-82 |
7.4 |
|
ГОСТ 12969-67 |
7.1 |
|
#M12293 0 1200006710 3271140448 4137689080 247265662 4291838371 3918392535 2960271974 306939520 1707752518ГОСТ 14192-77#S |
7.10 |
|
#M12293 0 1200003320 3271140448 3246260733 247265662 4291737576 557313239 2960271974 3594606034 3704864250ГОСТ 15150-69#S |
2.2; 7.3; 7.8 |
|
#M12291 1200003435ГОСТ 15846-79#S |
7.9 |
|
#M12291 1200000260ГОСТ 23170-78#S |
7.5; 7.7 |
|
#M12291 901708144ГОСТ 23337-78#S |
6.8 |
|
ГОСТ 26358-84 |
2.4; 6.3 |
6. ПЕРЕИЗДАНИЕ (декабрь 1989 г.) с Изменением N 1, утвержденным в сентябре 1989 г. (ИУС 1-90).

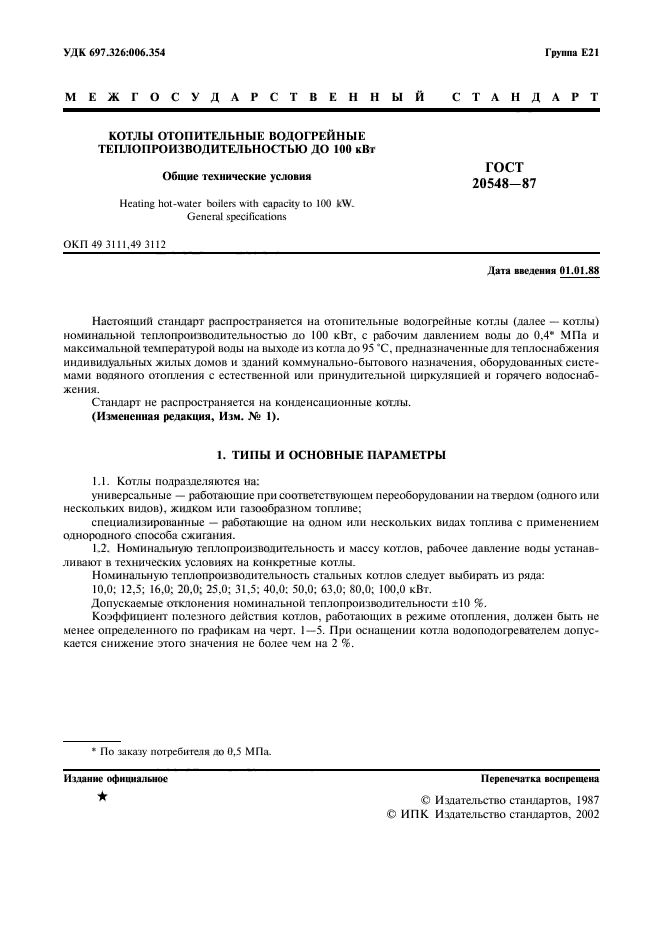

Настоящий стандарт распространяется на отопительные водогрейные котлы (далее — котлы) номинальной теплопроизводительностью до 100 кВт, с рабочим давлением воды до 0,4* МПа и максимальной температурой воды на выходе из котла до 95 °С, предназначенные для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией и горячего водоснабжения.
_______________
* По заказу потребителя до 0,5 МПа.
Стандарт не распространяется на конденсационные котлы.
(Измененная редакция, Изм. N 1).
1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Котлы подразделяются на:
универсальные — работающие при соответствующем переоборудовании на твердом (одного или нескольких видов), жидком или газообразном топливе;
специализированные — работающие на одном или нескольких видах топлива с применением однородного способа сжигания.
1.2. Номинальную теплопроизводительность и массу котлов, рабочее давление воды устанавливают в технических условиях на конкретные котлы.
Номинальную теплопроизводительность стальных котлов следует выбирать из ряда:
10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100,0 кВт.
Допускаемые отклонения номинальной теплопроизводительности ±10%.
Коэффициент полезного действия котлов, работающих в режиме отопления, должен быть не менее определенного по графикам на черт.1-5. При оснащении котла водоподогревателем допускается снижение этого значения не более чем на 2%.
(Измененная редакция, Изм. N 1).

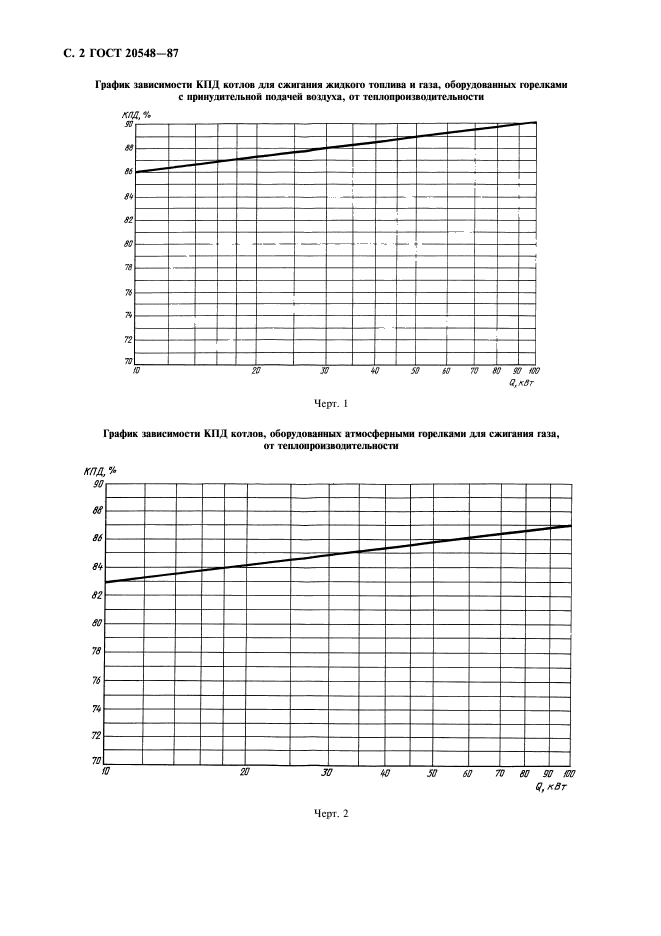

График зависимости КПД котлов для сжигания жидкого топлива и газа, оборудованных горелками с принудительной подачей воздуха, от теплопроизводительности
Черт.1
График зависимости КПД котлов, оборудованных атмосферными горелками для
сжигания газа, от теплопроизводительности
Черт.2

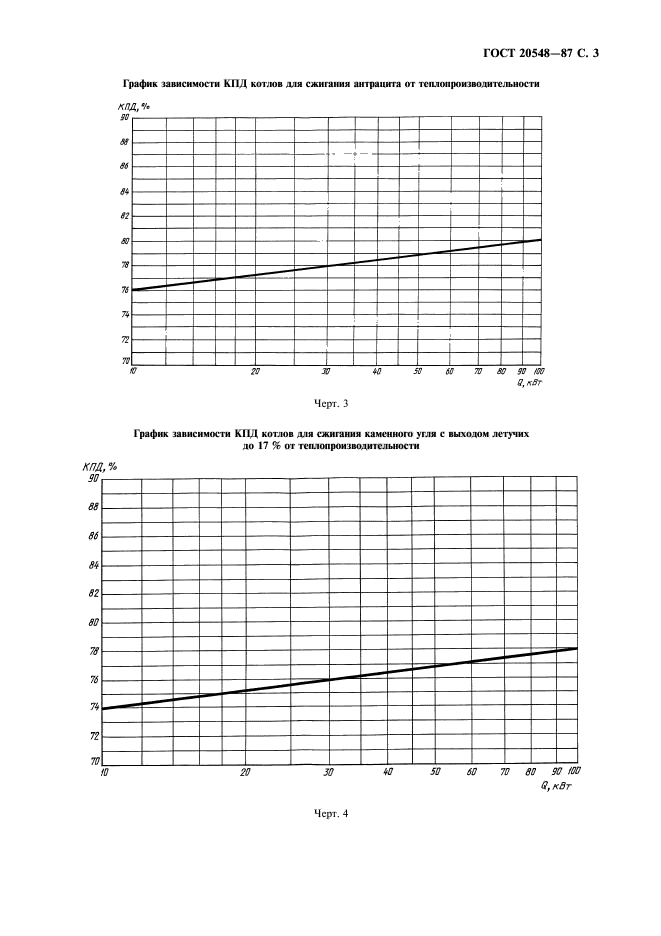

График зависимости КПД котлов для сжигания антрацита от теплопроизводительности
