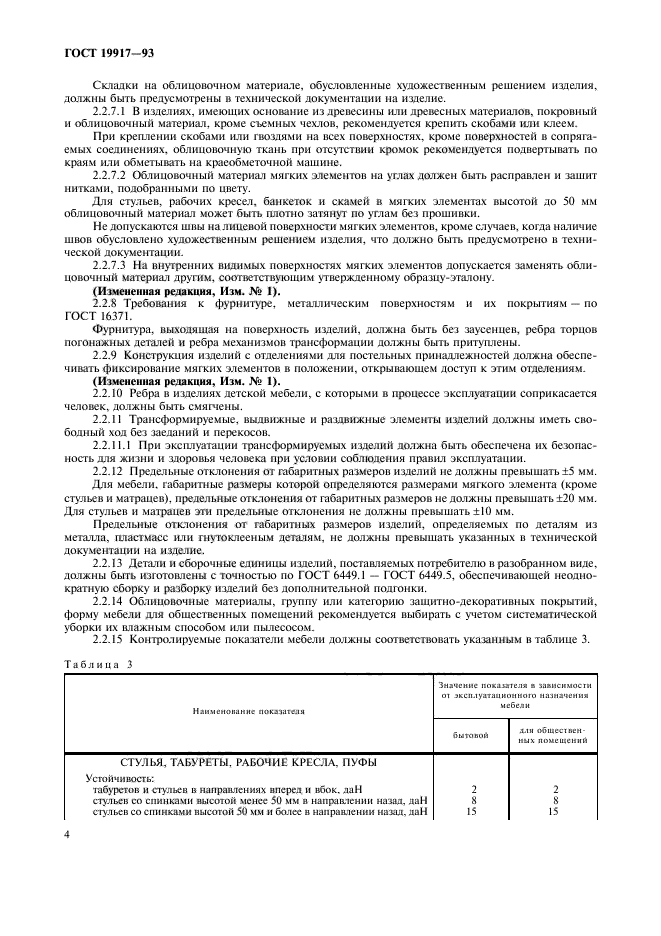

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

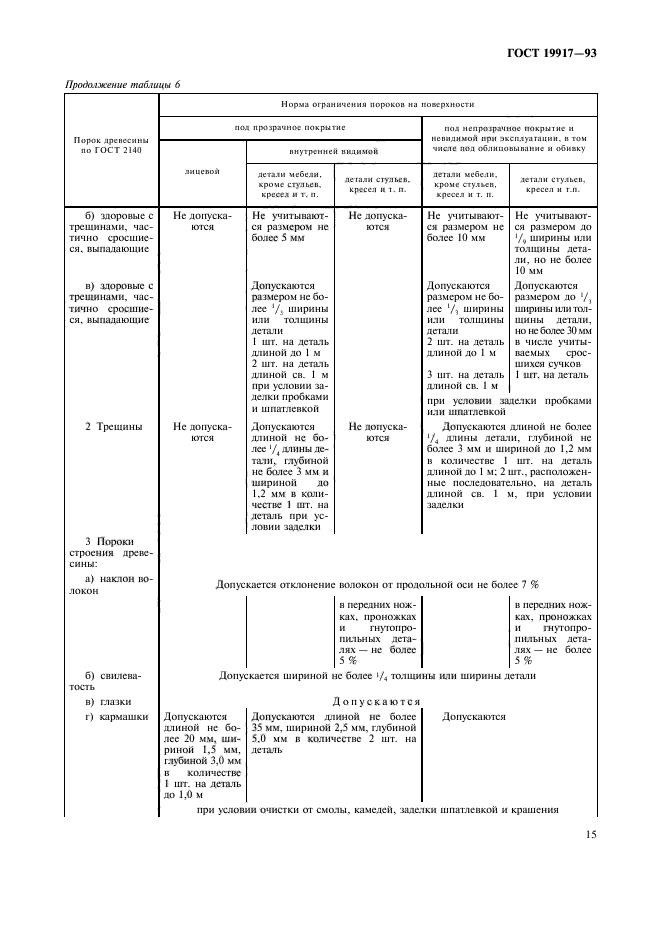

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

Страница 36

Страница 37

Страница 38

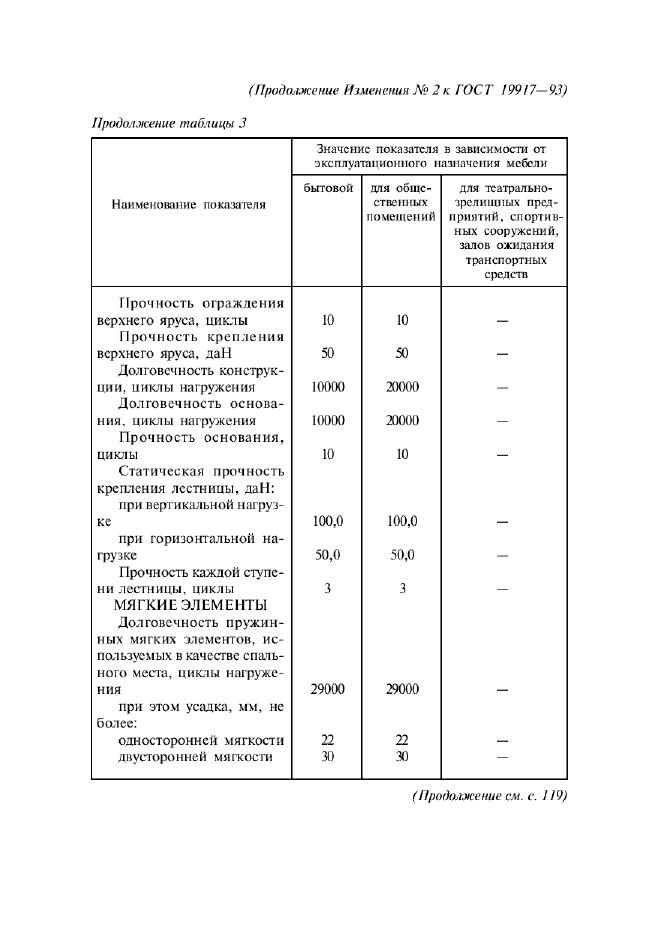

Страница 39

Страница 40

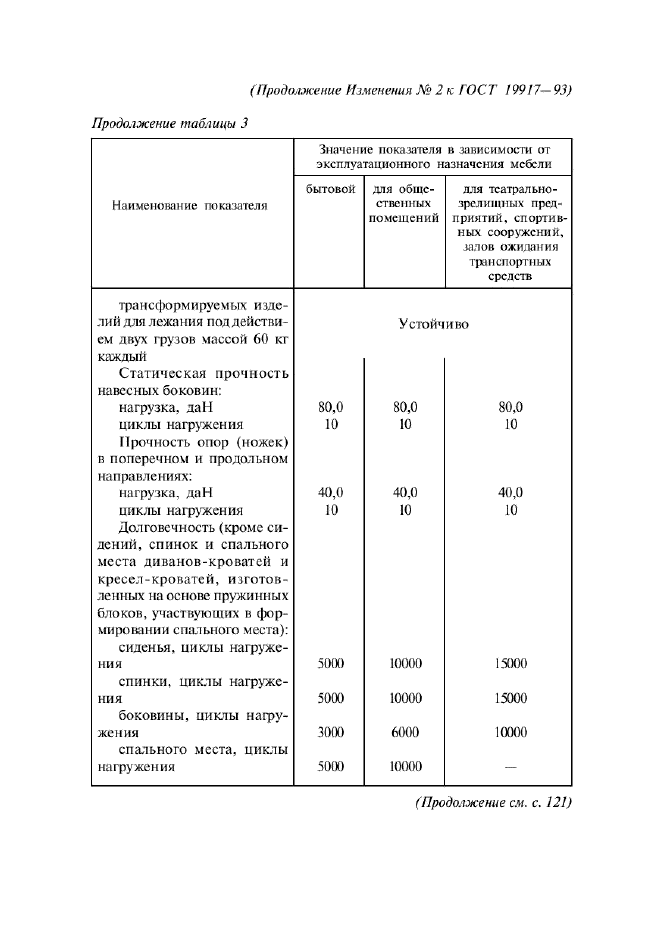

Страница 41

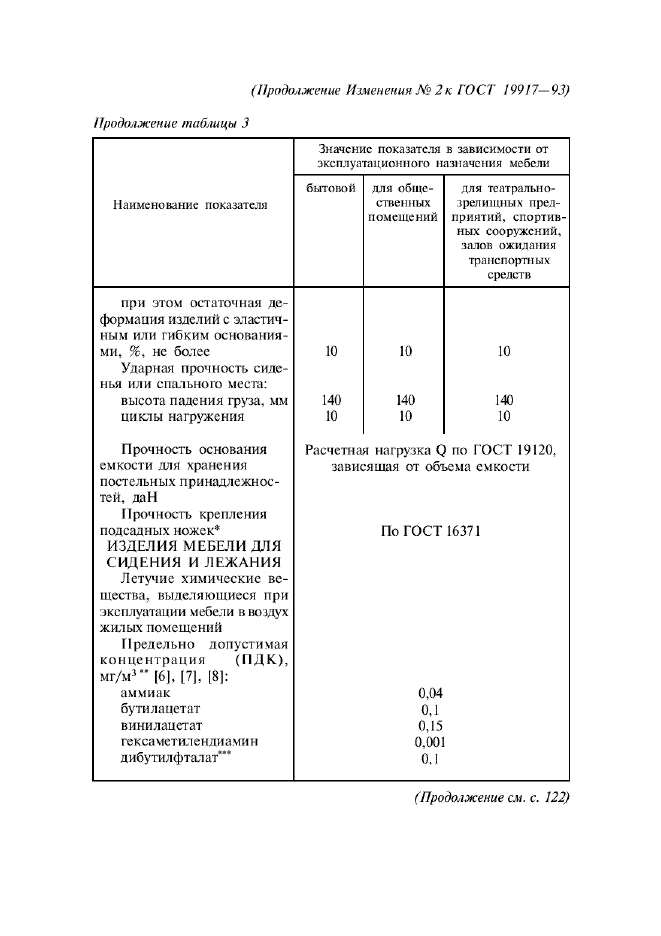

Страница 42

Страница 43

Страница 44

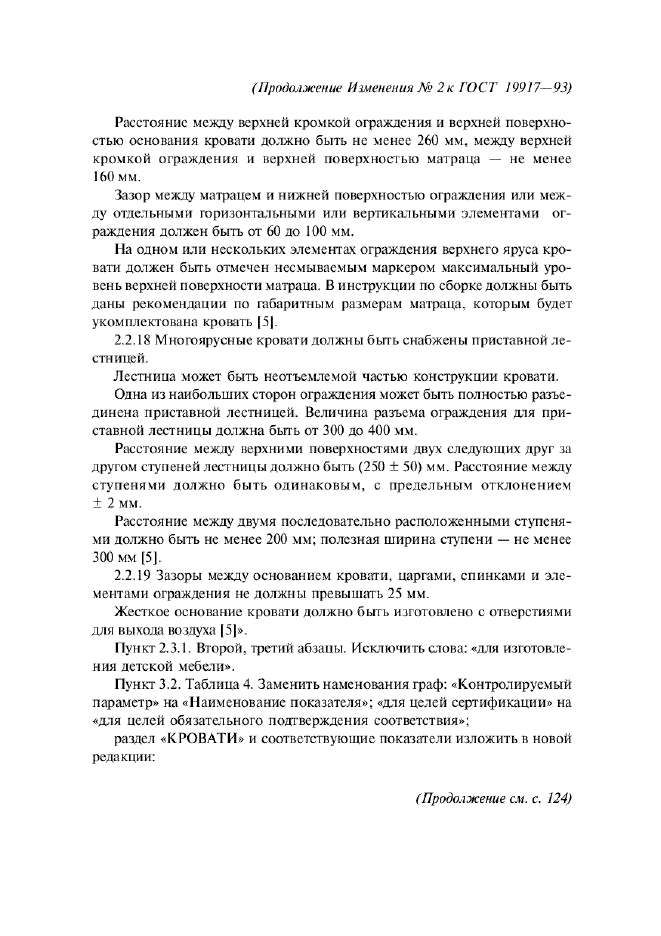

Страница 45

Страница 46

Страница 47

Страница 48

Страница 49

Страница 50

Страница 51

Страница 52

Страница 53

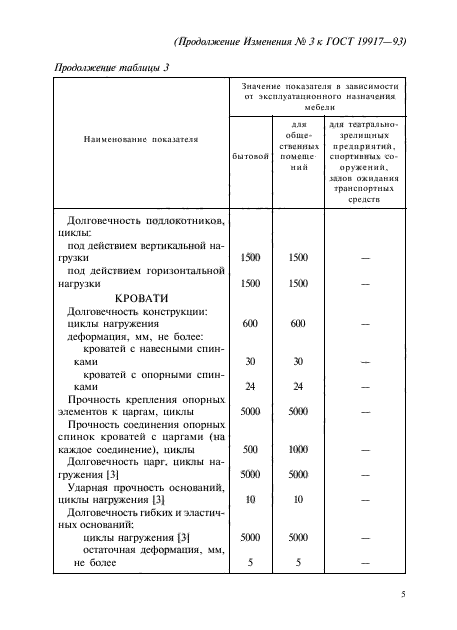

Страница 54

Страница 55

Страница 56

Страница 57

Страница 58

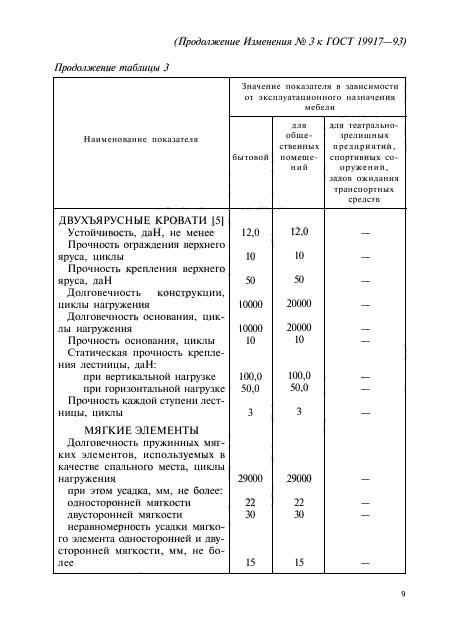

Страница 59

Страница 60

Страница 61

ГОСТ 19917-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ

Общие технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

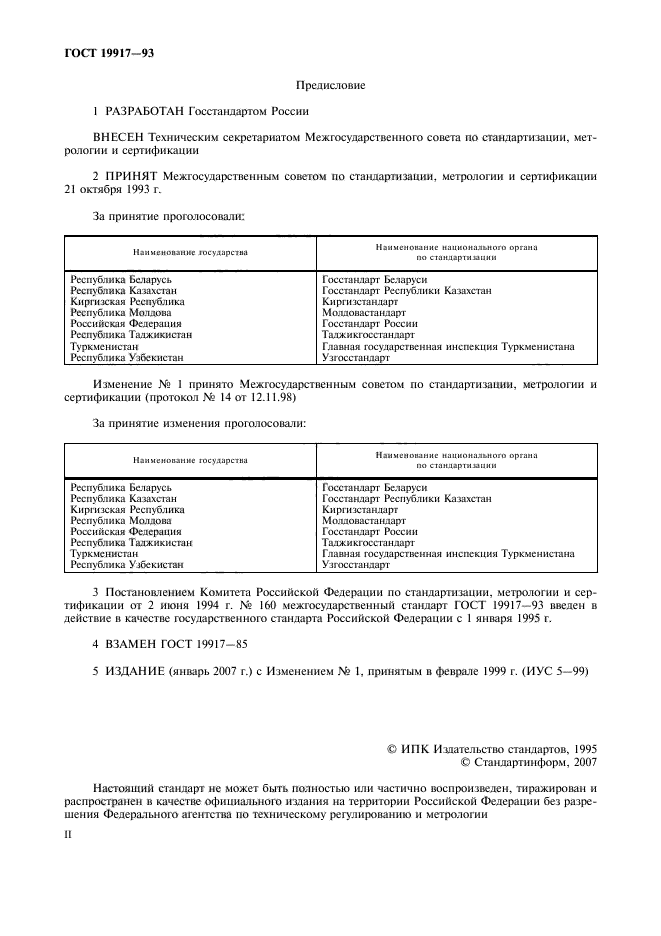

Предисловие

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт

Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 14 от 12.11.98)

За принятие изменения проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 19917-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 19917-85

5. ИЗДАНИЕ (январь 2007 г.) с Изменением № 1, принятым в феврале 1999 г. (ИУС 5-99)

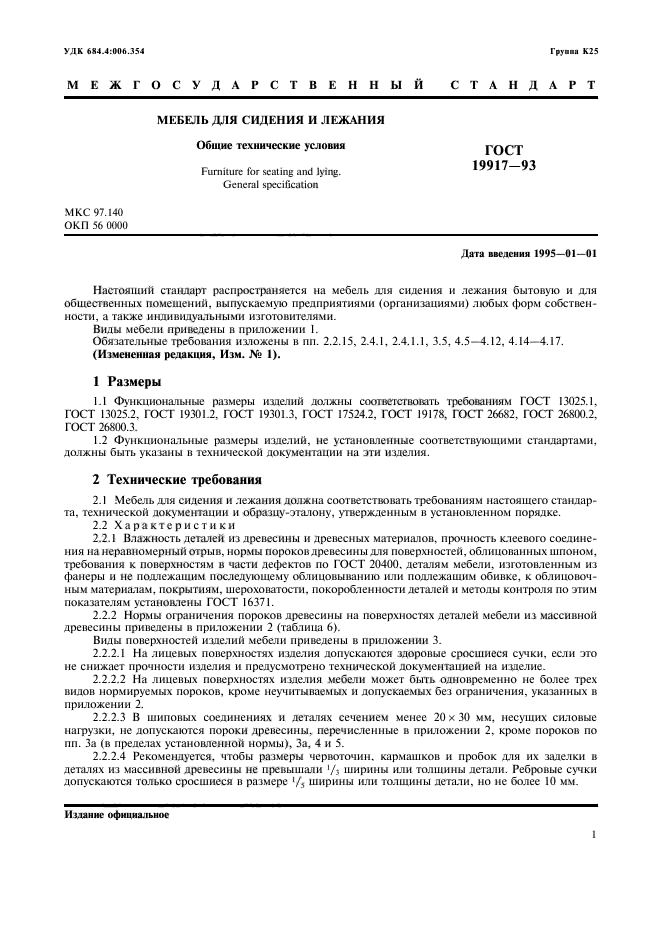

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ

Общие технические условия

Furniture for seating and lying.
General specification

гост
19917-93

Дата введения 1995-01-01

Настоящий стандарт распространяется на мебель для сидения и лежания бытовую и для общественных помещений, выпускаемую предприятиями (организациями) любых форм собственности, а также индивидуальными изготовителями.

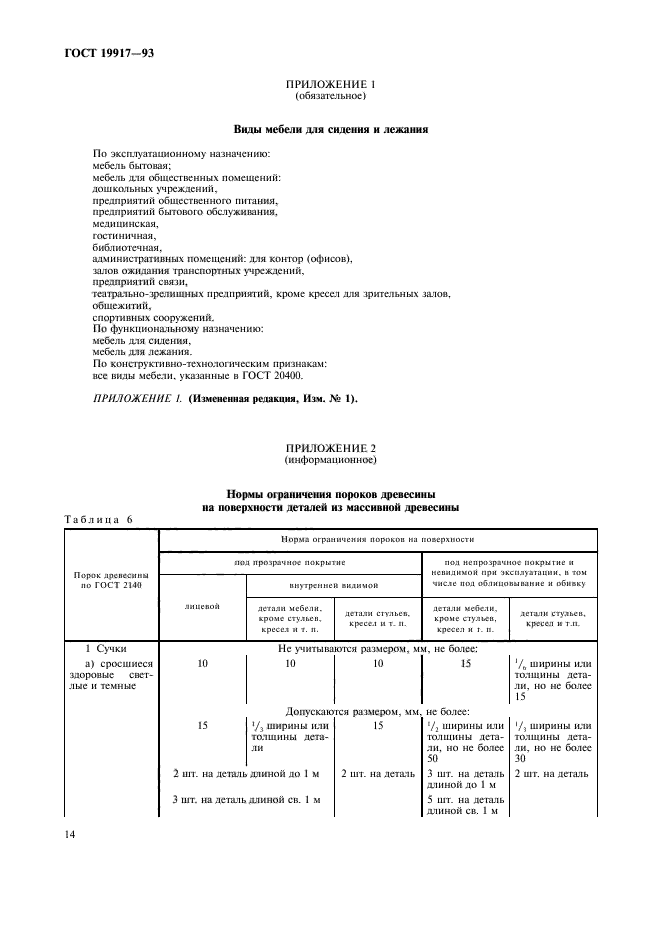

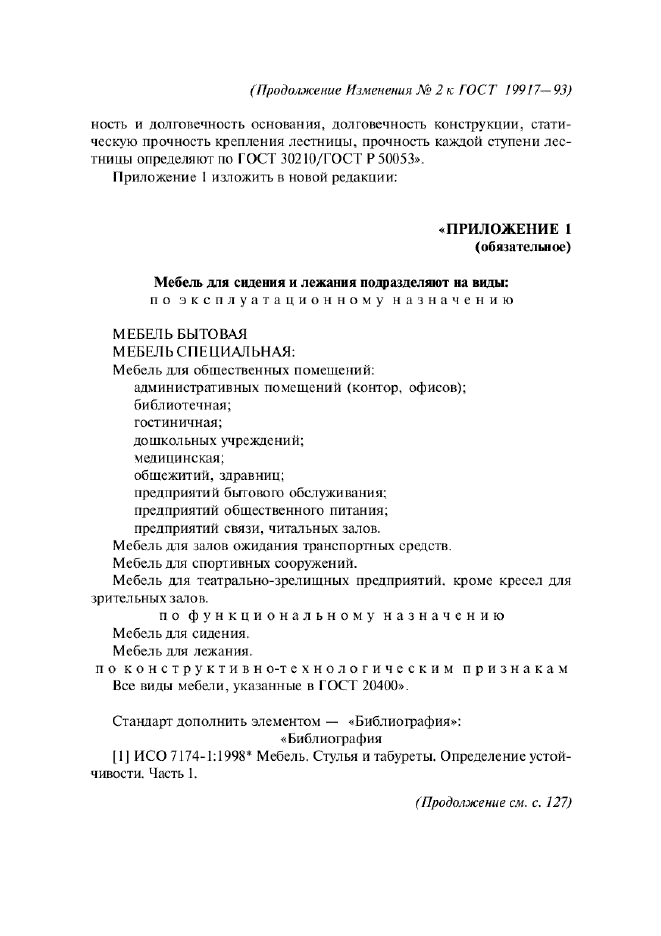

Виды мебели приведены в приложении 1.

Требования, обеспечивающие безопасность при эксплуатации мебели, изложены в п.п. 2.2.5.3, 2.2.15, 2.2.17, 2.2.18, 2.2.19.

(Измененная редакция, Изм. № 1, 2, 3).

1. Размеры

1.1. Функциональные размеры изделий должны соответствовать требованиям ГОСТ 13025.1, ГОСТ 13025.2, ГОСТ 19301.2, ГОСТ 19301.3, ГОСТ 17524.2, ГОСТ 19178, ГОСТ 26682, ГОСТ 26800.2, ГОСТ 26800.3.

1.2. Функциональные размеры изделий, не установленные соответствующими стандартами, должны быть указаны в технической документации на эти изделия.

2. Технические требования

2.1. Мебель для сидения и лежания должна соответствовать требованиям настоящего стандарта и технической документации, утвержденной в установленном порядке.

(Новая редакция, Изм. № 2).

2.2. Характеристики

2.2.1. Влажность деталей из древесины и древесных материалов, прочность клеевого соединения на неравномерный отрыв, нормы пороков древесины для поверхностей, облицованных шпоном, требования к поверхностям в части дефектов по ГОСТ 20400, деталям мебели, изготовленным из фанеры и не подлежащим последующему облицовыванию или подлежащим обивке, к облицовочным материалам, покрытиям, шероховатости, покоробленности деталей и методы контроля по этим показателям установлены ГОСТ 16371.

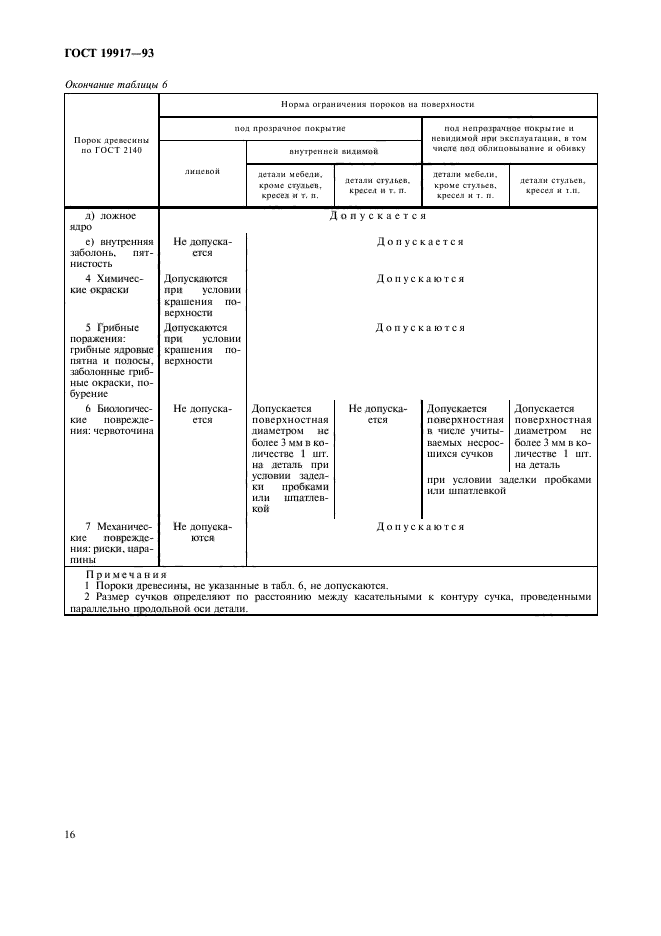

2.2.2. Нормы ограничения пороков древесины на поверхностях деталей мебели из массивной древесины приведены в приложении 2 (таблица 6).

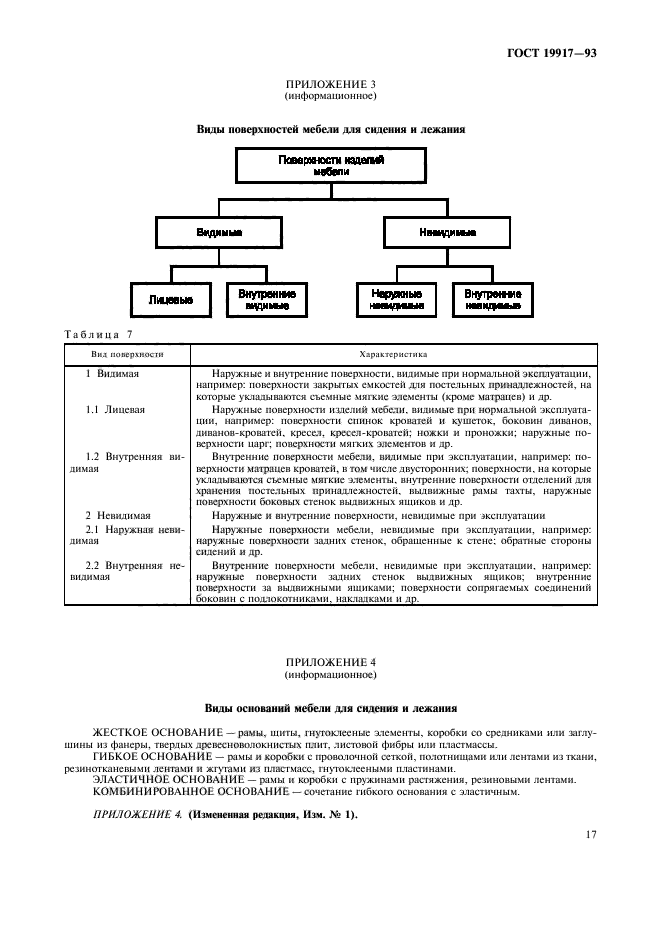

Виды поверхностей изделий мебели приведены в приложении 3.

2.2.2.1. На лицевых поверхностях изделия допускаются здоровые сросшиеся сучки, если это не снижает прочности изделия и предусмотрено технической документацией на изделие.

2.2.2.2. На лицевых поверхностях изделия мебели может быть одновременно не более трех видов нормируемых пороков, кроме неучитываемых и допускаемых без ограничения, указанных в приложении 2.

2.2.2.3. В шиповых соединениях и деталях сечением менее 20´30 мм, несущих силовые нагрузки, не допускаются пороки древесины, перечисленные в приложении 2, кроме пороков по пп. 3а (в пределах установленной нормы), 3а, 4 и 5.

2.2.2.4. Рекомендуется, чтобы размеры червоточин, кармашков и пробок для их заделки в деталях из массивной древесины не превышали ¹/₃ ширины или толщины детали. Ребровые сучки допускаются только сросшиеся в размере ¹/₅ ширины или толщины детали, но не более 10 мм.

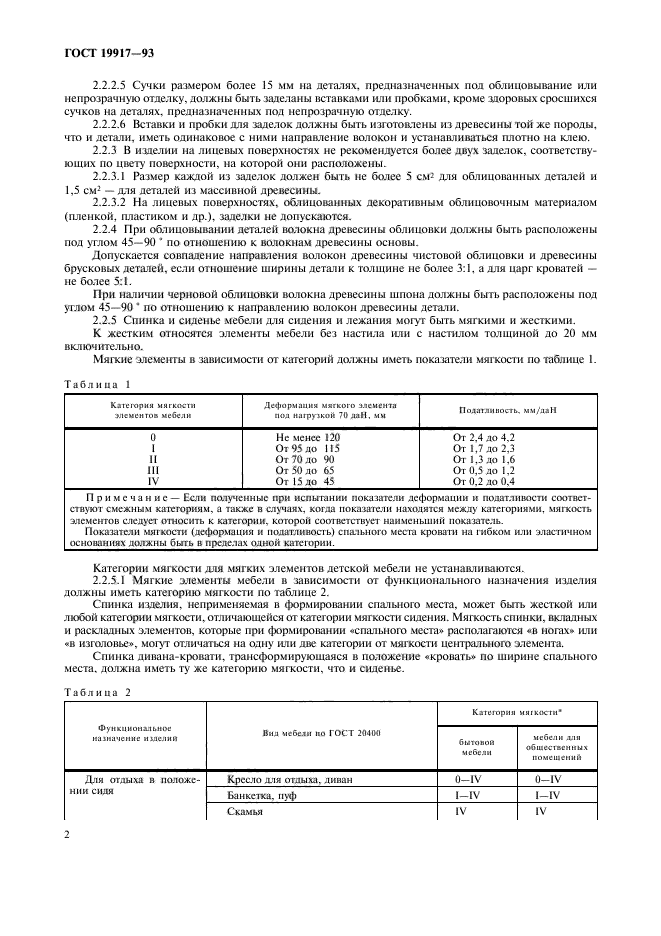

2.2.2.5. Сучки размером более 15 мм на деталях, предназначенных под облицовывание или непрозрачную отделку, должны быть заделаны вставками или пробками, кроме здоровых сросшихся сучков на деталях, предназначенных под непрозрачную отделку.

2.2.2.6. Вставки и пробки для заделок должны быть изготовлены из древесины той же породы, что и детали, иметь одинаковое с ними направление волокон и устанавливаться плотно на клею.

2.2.3. В изделии на лицевых поверхностях не рекомендуется более двух заделок, соответствующих по цвету поверхности, на которой они расположены.

2.2.3.1. Размер каждой из заделок должен быть не более 5 см² для облицованных деталей и 1,5 см² — для деталей из массивной древесины.

2.2.3.2. На лицевых поверхностях, облицованных декоративным облицовочным материалом (пленкой, пластиком и др.), заделки не допускаются.

2.2.4. При облицовывании деталей волокна древесины облицовки должны быть расположены под углом 45 — 90° по отношению к волокнам древесины основы.

Допускается совпадение направления волокон древесины чистовой облицовки и древесины брусковых деталей, если отношение ширины детали к толщине не более 3:1, а для царг кроватей — не более 5:1.

При наличии черновой облицовки волокна древесины шпона должны быть расположены под углом 45 — 90° по отношению к направлению волокон древесины детали.

2.2.5. Спинка и сиденье мебели для сидения и лежания могут быть мягкими и жесткими.

К жестким относятся элементы мебели без настила или с настилом толщиной до 20 мм включительно.

Мягкие элементы в зависимости от категорий должны иметь показатели мягкости по таблице 1.

Таблица 1

Категория мягкости элементов мебели	Деформация мягкого элемента под нагрузкой 70 даН, мм	Податливость, мм/даН
0	Не менее 120	От 2,4 до 4,2
I	От 95 до 115	От 1,7 до 2,3
II	От 70 до 90	От 1,3 до 1,6
III	От 50 до 65	От 0,5 до 1,2
IV	От 15 до 45	От 0,2 до 0,4
Примечание — Если полученные при испытании показатели деформации и податливости соответствуют смежным категориям, а также в случаях, когда показатели находятся между категориями, мягкость элементов следует относить к категории, которой соответствует наименьший показатель. Показатели мягкости (деформация и податливость) спального места кровати на гибком или эластичном основаниях должны быть в пределах одной категории.

Категории мягкости для мягких элементов детской мебели не устанавливаются.

2.2.5.1. Мягкие элементы мебели в зависимости от функционального назначения изделия должны иметь категорию мягкости по таблице 2.

Спинка изделия, неприменяемая в формировании спального места, может быть жесткой или любой категории мягкости, отличающейся от категории мягкости сидения. Мягкость спинки, вкладных и раскладных элементов, которые при формировании «спального места» располагаются «в ногах» или «в изголовье», могут отличаться на одну или две категории от мягкости центрального элемента.

Спинка дивана-кровати, трансформирующаяся в положение «кровать» по ширине спального места, должна иметь ту же категорию мягкости, что и сиденье.

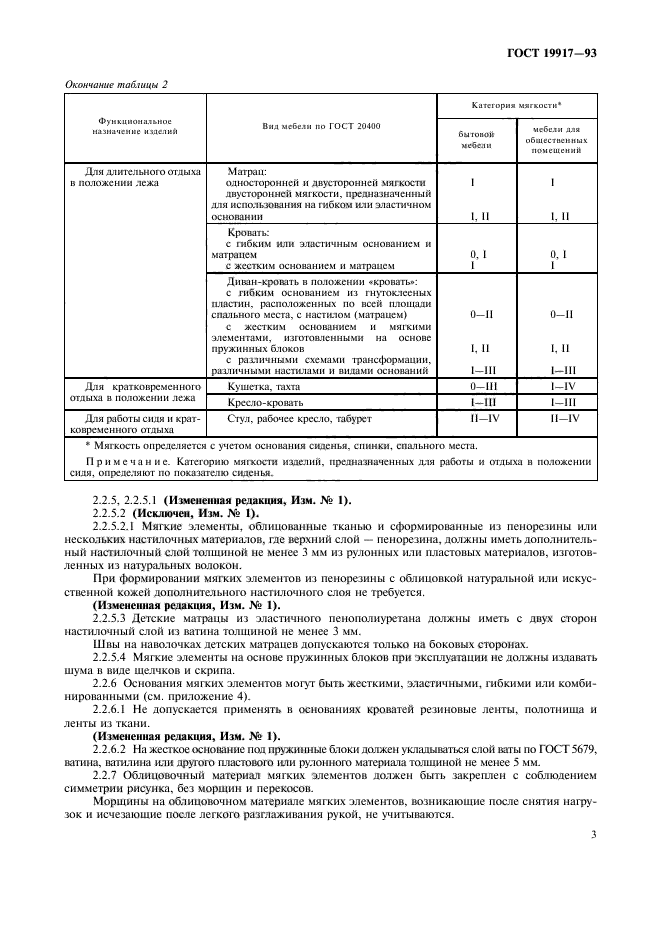

Таблица 2

Функциональное назначение изделий	Вид мебели по ГОСТ 20400	Категория мягкости^*
Функциональное назначение изделий	Вид мебели по ГОСТ 20400	бытовой мебели	мебели для общественных помещений
Для отдыха в положении сидя	Кресло для отдыха, диван	0 — IV	0 — IV
	Банкетка, пуф	I — IV	I — IV
	Скамья	IV	IV
Для длительного отдыха в положении лежа	Матрац:
	односторонней и двусторонней мягкости	I	I
	двусторонней мягкости, предназначенный для использования на гибком или эластичном основании	I, II	I, II
	Кровать:
	с гибким или эластичным основанием и матрацем	0, I	0, I
	с жестким основанием и матрацем	I	I
	Диван-кровать в положении «кровать»:
	с гибким основанием из гнутоклееных пластин, расположенных по всей площади спального места, с настилом (матрацем)	0 — II	0 — II
	с жестким основанием и мягкими элементами, изготовленными на основе пружинных блоков	I, II	I, II
	с различными схемами трансформации, различными настилами и видами оснований	I — III	I — III
Для кратковременного отдыха в положении лежа	Кушетка, тахта	0 — III	I — IV
Для кратковременного отдыха в положении лежа	Кресло-кровать	I — III	I — III
Для работы сидя и кратковременного отдыха	Стул, рабочее кресло, табурет	II — IV	II — IV
^* Мягкость определяется с учетом основания сиденья, спинки, спального места. Примечание. Категорию мягкости изделий, предназначенных для работы и отдыха в положении сидя, определяют по показателю сиденья.

2.2.5, 2.2.5.1 (Измененная редакция, Изм. № 1).

2.2.5.2 (Исключен, Изм. № 1).

2.2.5.2.1. Мягкие элементы, облицованные тканью и сформированные из пенорезины или нескольких настилочных материалов, где верхний слой — пенорезина, должны иметь дополнительный настилочный слой толщиной не менее 3 мм из рулонных или пластовых материалов, изготовленных из натуральных волокон.

При формировании мягких элементов из пенорезины с облицовкой натуральной или искусственной кожей дополнительного настилочного слоя не требуется.

(Измененная редакция, Изм. № 1).

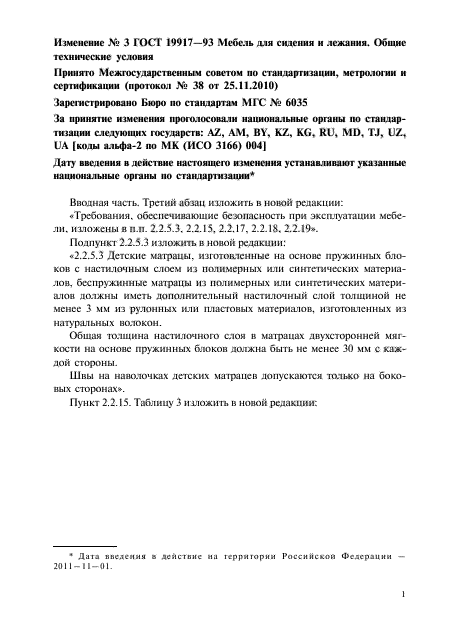

2.2.5.3. Детские матрацы, изготовленные на основе пружинных блоков с настилочным слоем из полимерных или синтетических материалов, беспружинные матрацы из полимерных или синтетических материалов должны иметь дополнительный настилочный слой толщиной не менее 3 мм из рулонных или пластовых материалов, изготовленных из натуральных волокон.

Общая толщина настилочного слоя в матрацах двухсторонней мягкости на основе пружинных блоков должна быть не менее 30 мм с каждой стороны.

Швы на наволочках детских матрацев допускаются только на боковых сторонах.

(Новая редакция, Изм. № 3).

2.2.5.4. Мягкие элементы на основе пружинных блоков при эксплуатации не должны издавать шума в виде щелчков и скрипа.

2.2.6. Основания мягких элементов могут быть жесткими, эластичными, гибкими или комбинированными (см. приложение 4).

2.2.6.1. Не допускается применять в основаниях кроватей резиновые ленты, полотнища и ленты из ткани.

(Измененная редакция, Изм. № 1).

2.2.6.2. На жесткое основание под пружинные блоки должен укладываться слой ваты по ГОСТ 5679, ватина, ватилина или другого пластового или рулонного материала толщиной не менее 5 мм.

2.2.7. Облицовочный материал мягких элементов должен быть закреплен с соблюдением симметрии рисунка, без морщин и перекосов.

Морщины на облицовочном материале мягких элементов, возникающие после снятия нагрузок и исчезающие после легкого разглаживания рукой, не учитываются.

Складки на облицовочном материале, обусловленные художественным решением изделия, должны быть предусмотрены в технической документации на изделие.

2.2.7.1. В изделиях, имеющих основание из древесины или древесных материалов, покровный и облицовочный материал, кроме съемных чехлов, рекомендуется крепить скобами или клеем.

При креплении скобами или гвоздями на всех поверхностях, кроме поверхностей в сопрягаемых соединениях, облицовочную ткань при отсутствии кромок рекомендуется подвертывать по краям или обметывать на краеобметочной машине.

2.2.7.2. Облицовочный материал мягких элементов на углах должен быть расправлен и зашит нитками, подобранными по цвету.

Для стульев, рабочих кресел, банкеток и скамей в мягких элементах высотой до 50 мм облицовочный материал может быть плотно затянут по углам без прошивки.

Не допускаются швы на лицевой поверхности мягких элементов, кроме случаев, когда наличие швов обусловлено художественным решением изделия, что должно быть предусмотрено в технической документации.

2.2.7.3. На внутренних видимых поверхностях мягких элементов допускается заменять облицовочный материал другим, соответствующим утвержденному образцу-эталону.

(Измененная редакция, Изм. № 1).

2.2.8. Требования к фурнитуре, металлическим поверхностям и их покрытиям — по ГОСТ 16371.

Фурнитура, выходящая на поверхность изделий, должна быть без заусенцев, ребра торцов погонажных деталей и ребра механизмов трансформации должны быть притуплены.

2.2.9. Конструкция изделий с отделениями для постельных принадлежностей должна обеспечивать фиксирование мягких элементов в положении, открывающем доступ к этим отделениям.

(Измененная редакция, Изм. № 1).

2.2.10. Ребра в изделиях детской мебели, с которыми в процессе эксплуатации соприкасается человек, должны быть смягчены. Минимальный радиус закругления 3 мм.

(Измененная редакция, Изм. № 2).

2.2.11. Трансформируемые, выдвижные и раздвижные элементы изделий должны иметь свободный ход без заеданий и перекосов.

2.2.11.1. При эксплуатации трансформируемых изделий должна быть обеспечена их безопасность для жизни и здоровья человека при условии соблюдения правил эксплуатации.

2.2.12. Предельные отклонения от габаритных размеров изделий не должны превышать ±5 мм.

Для мебели, габаритные размеры которой определяются размерами мягкого элемента (кроме стульев и матрацев), предельные отклонения от габаритных размеров не должны превышать ±20 мм. Для стульев и матрацев эти предельные отклонения не должны превышать ±10 мм. Предельные отклонения по высоте матраца не должны превышать ±15 мм.

Предельные отклонения от габаритных размеров изделий, определяемых по деталям из металла, пластмасс или гнутоклееным деталям, не должны превышать указанных в технической документации на изделие.

(Измененная редакция, Изм. № 2).

2.2.13. Детали и сборочные единицы изделий, поставляемых потребителю в разобранном виде, должны быть изготовлены с точностью по ГОСТ 6449.1 — ГОСТ 6449.5, обеспечивающей неоднократную сборку и разборку изделий без дополнительной подгонки.

2.2.14. Облицовочные материалы, группу или категорию защитно-декоративных покрытий, форму мебели для общественных помещений рекомендуется выбирать с учетом систематической уборки их влажным способом или пылесосом.

2.2.15. Контролируемые показатели мебели должны соответствовать указанным в таблице 3.

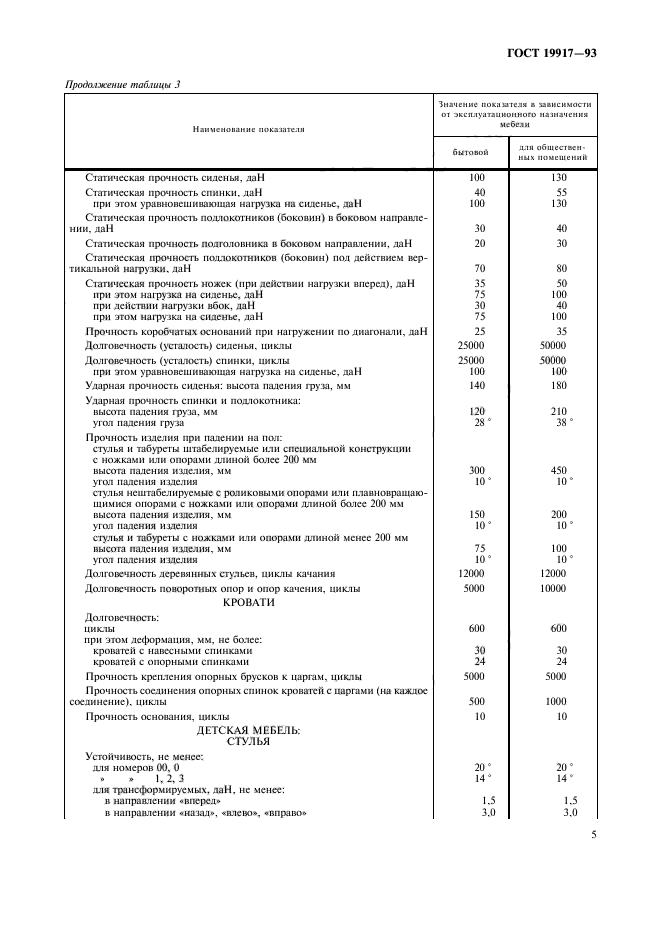

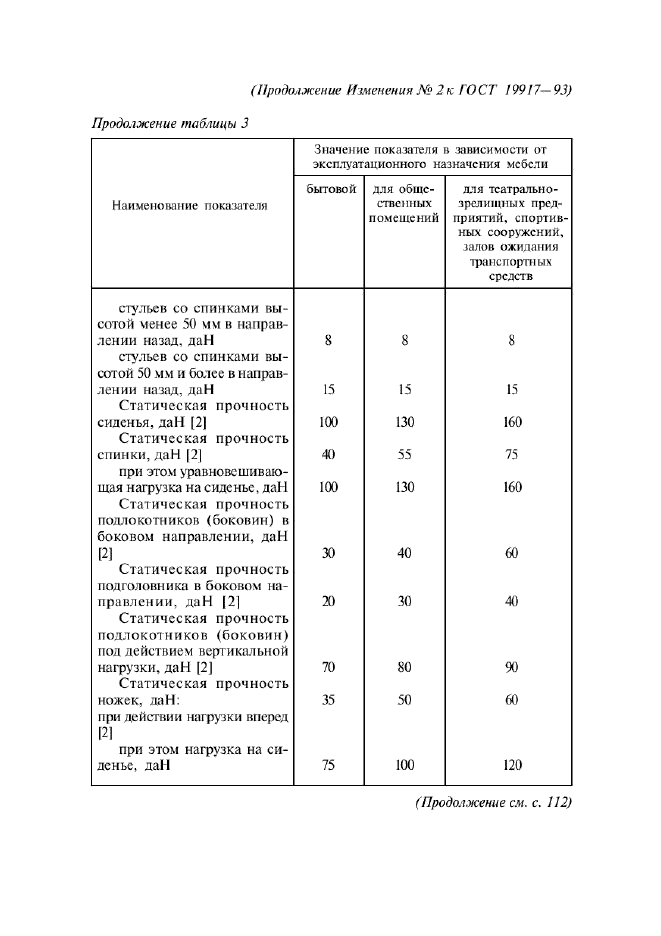

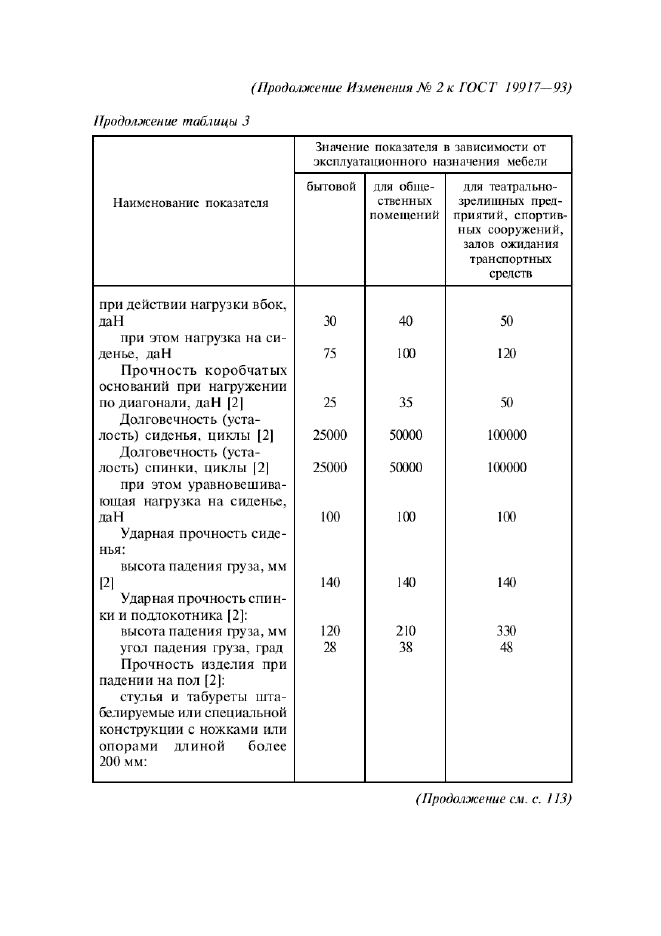

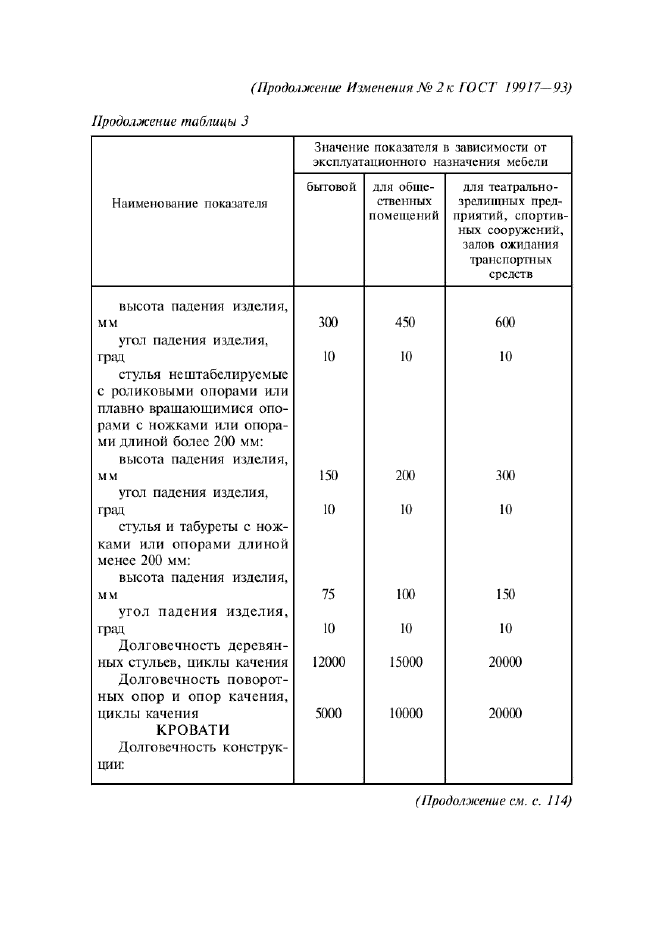

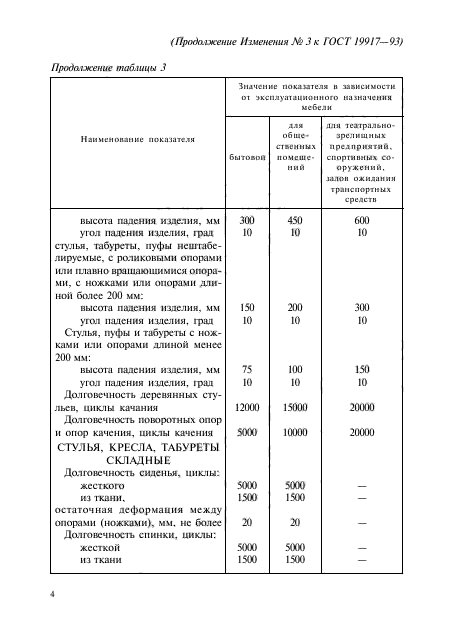

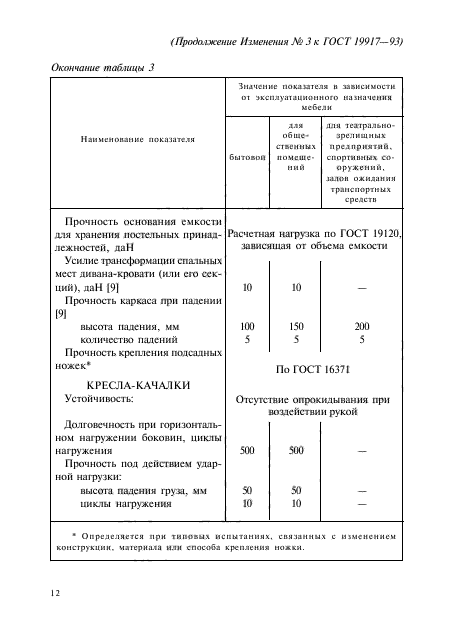

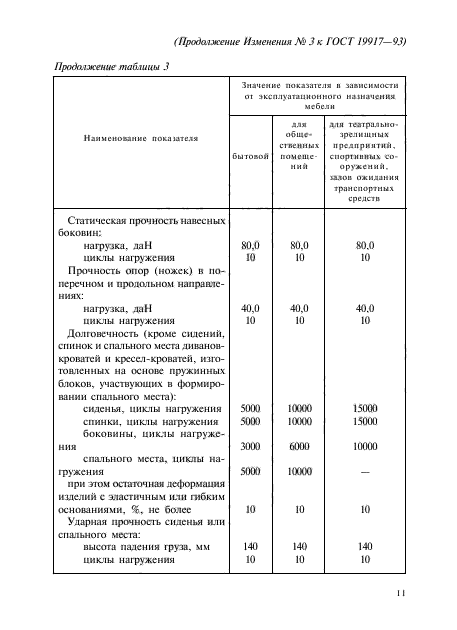

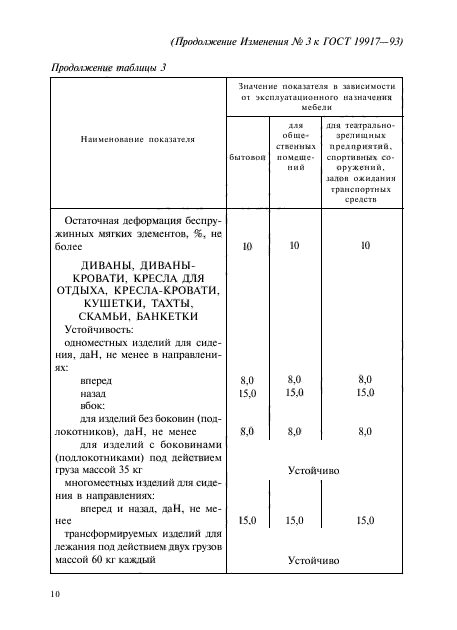

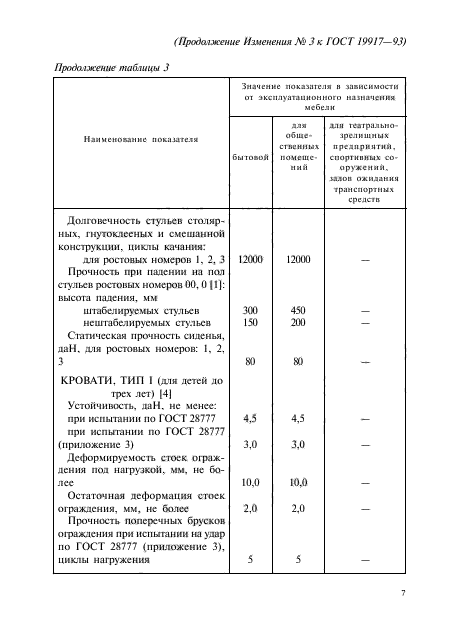

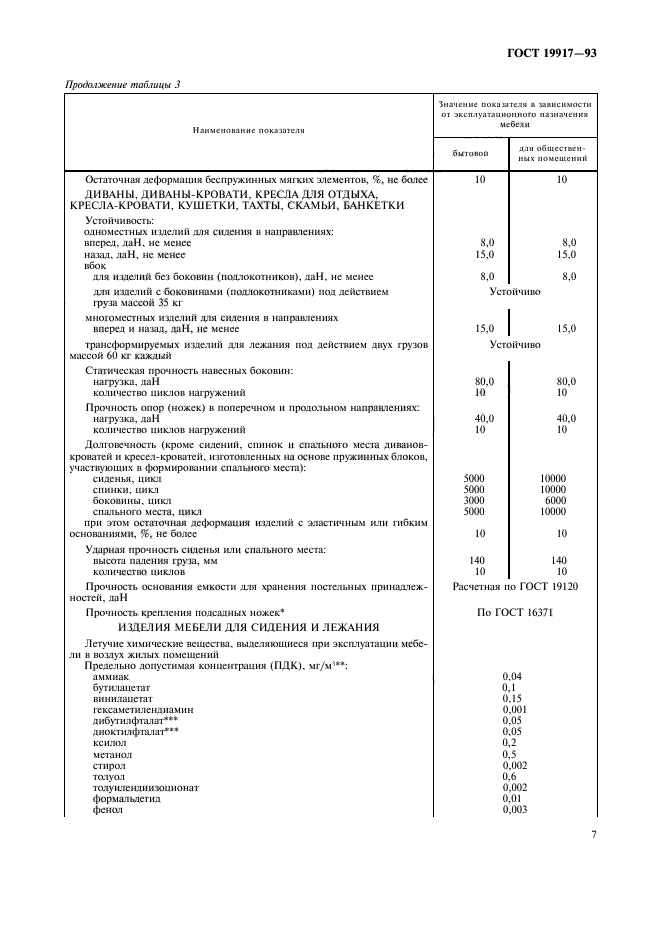

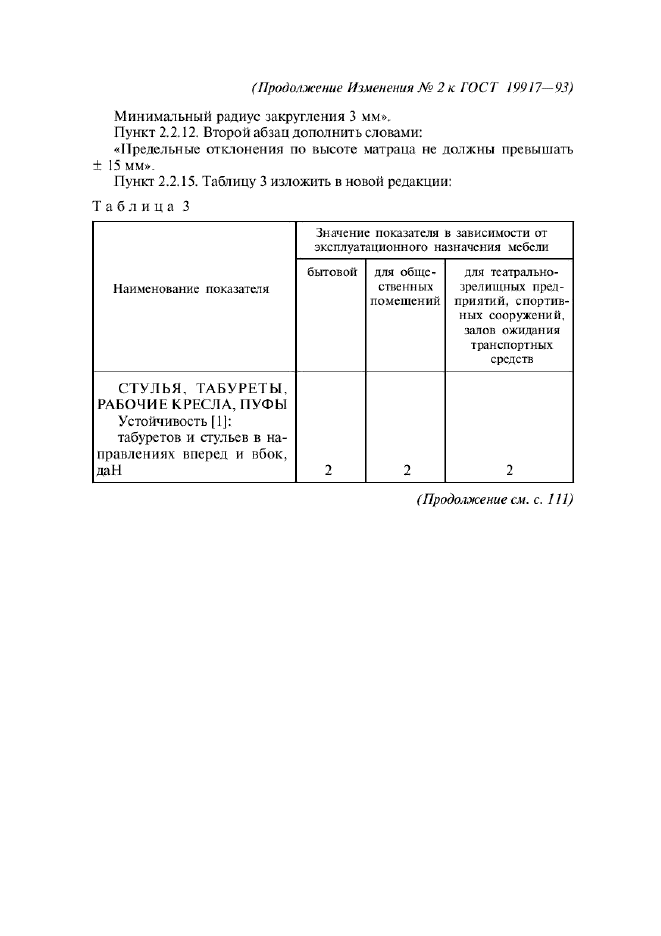

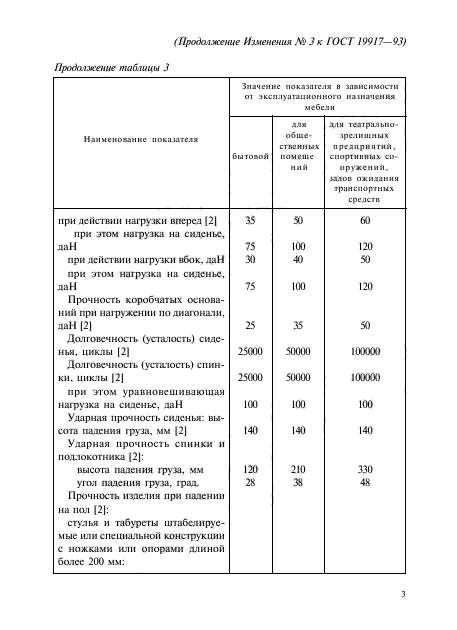

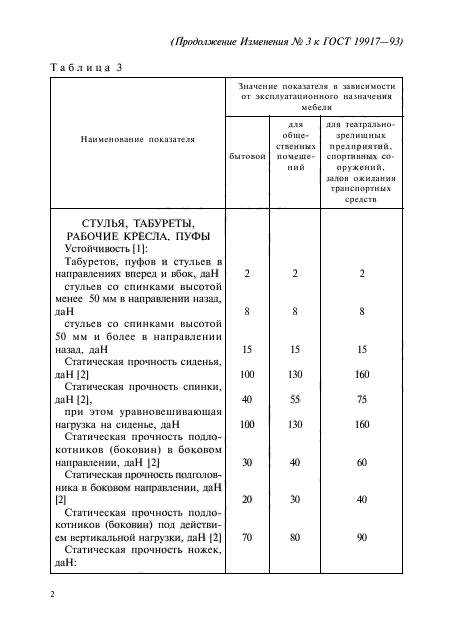

Таблица 3

Наименование показателя	Значение показателя в зависимости от эксплуатационного назначения мебели
Наименование показателя	бытовой	для общественных помещений	для театрально-зрелищных предприятий, спортивных сооружений, залов ожидания транспортных средств
СТУЛЬЯ, ТАБУРЕТЫ, РАБОЧИЕ КРЕСЛА, ПУФЫ
Устойчивость [1]:
Табуретов, пуфов и стульев в направлениях вперед и вбок, даН	2	2	2
стульев со спинками высотой менее 50 мм в направлении назад, даН	8	8	8
стульев со спинками высотой50 мм и более в направлении назад, даН	15	15	15
Статическая прочность сиденья, даН [2]	100	130	160
Статическая прочность спинки, даН [2],	40	55	75
при этом уравновешивающая нагрузка на сиденье, даН	100	130	160
Статическая прочность подло котников (боковин) в боковом направлении, даН [2]	30	40	60
Статическая прочность подголовника в боковом направлении, даН [2]	20	30	40
Статическая прочность подлокотников (боковин) под действием вертикальной нагрузки, даН [2]	70	80	90
Статическая прочность ножек, даН: при действии нагрузки вперед [2]	35	50	60
при этом нагрузка на сиденье, даН	75	100	120
при действии нагрузки вбок, даН	30	40	50
при этом нагрузка на сиденье, даН	75	100	120
Прочность коробчатых оснований при нагружении по диагонали, даН [2]	25	35	50
Долговечность (усталость) сиденья, циклы [2]	25000	50000	100000
Долговечность (усталость) спинки, циклы [2]	25000	50000	100000
при этом уравновешивающая нагрузка на сиденье, даН	100	100	100
Ударная прочность сиденья: высота падения груза, мм [2]	140	140	140
Ударная прочность спинки и подлокотника [2]:
высота падения груза, мм	120	210	330
угол падения груза, град.	28	38	48
Прочность изделия при падении на пол [2]:
стулья и табуреты штабелируемые или специальной конструкции с ножками или опорами длиной более 200 мм:
высота падения изделия, мм	300	450	600
угол падения изделия, град	10	10	10
стулья, табуреты, пуфы нештабелируемые, с роликовыми опорами или плавно вращающимися опорами, с ножками или опорами длиной более 200 мм:
высота падения изделия, мм	150	200	300
угол падения изделия, град	10	10	10
Стулья, пуфы и табуреты с ножками или опорами длиной менее200 мм:
высота падения изделия, мм	75	100	150
угол падения изделия, град	10	10	10
Долговечность деревянных стульев, циклы качания	12000	15000	20000
Долговечность поворотных опор и опор качения, циклы качения	5000	10000	20000
СТУЛЬЯ, КРЕСЛА, ТАБУРЕТЫ СКЛАДНЫЕ
Долговечность сиденья, циклы:
жесткого	5000	5000	—
из ткани	1500	1500	—
остаточная деформация между опорами (ножками), мм, не более	20	20	—
Долговечность спинки, циклы:
жесткой	5000	5000	—
из ткани	1500	1500	—
Долговечность подлокотников, циклы:
под действием вертикальной на грузки	1500	1500	—
под действием горизонтальной нагрузки	1500	1500	—

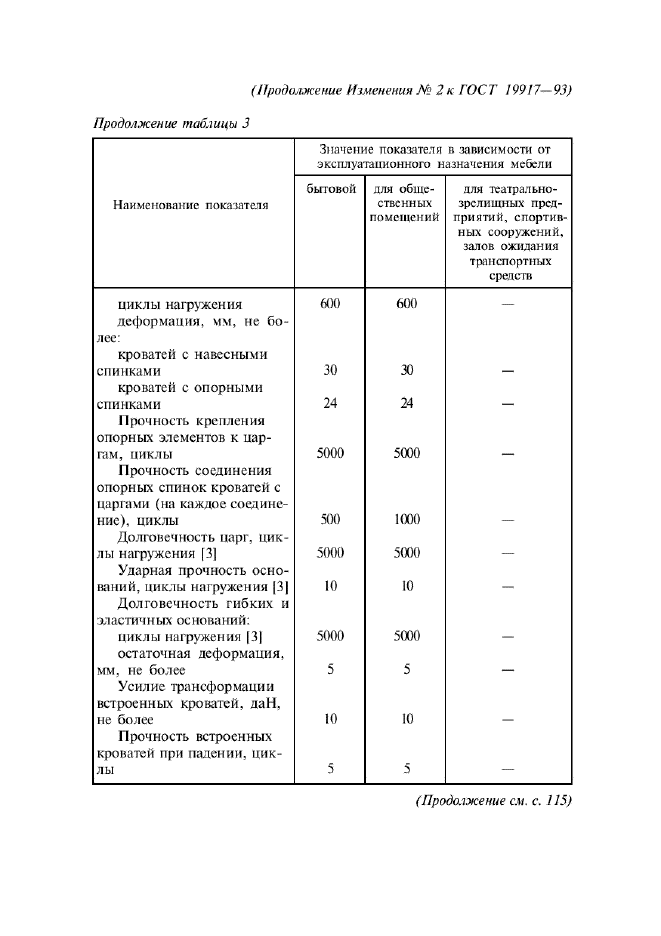

КРОВАТИ
Долговечность конструкции:
циклы нагружения	600	600	—
деформация, мм, не более:
кроватей с навесными спинками	30	30	—
кроватей с опорными спинками	24	24	—
Прочность крепления опорных элементов к царгам, циклы	5000	5000	—
Прочность соединения опорных спинок кроватей с царгами (на каждое соединение), циклы	500	1000	—
Долговечность царг, циклы на гружения [3]	5000	5000	—
Ударная прочность оснований, циклы нагружения [3]	10	10	—
Долговечность гибких и эластичных оснований:
циклы нагружения [3]	5000	5000	—
остаточная деформация, мм, не более	5	5	—

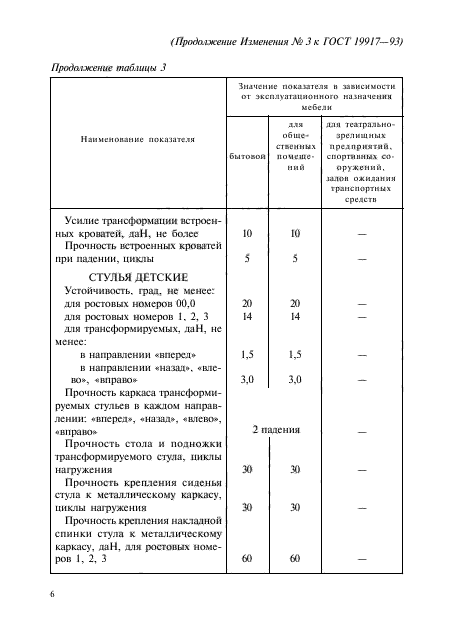

Усилие трансформации встроенных кроватей, даН, не более	10	10	—
Прочность встроенных кроватей при падении, циклы	5	5	—

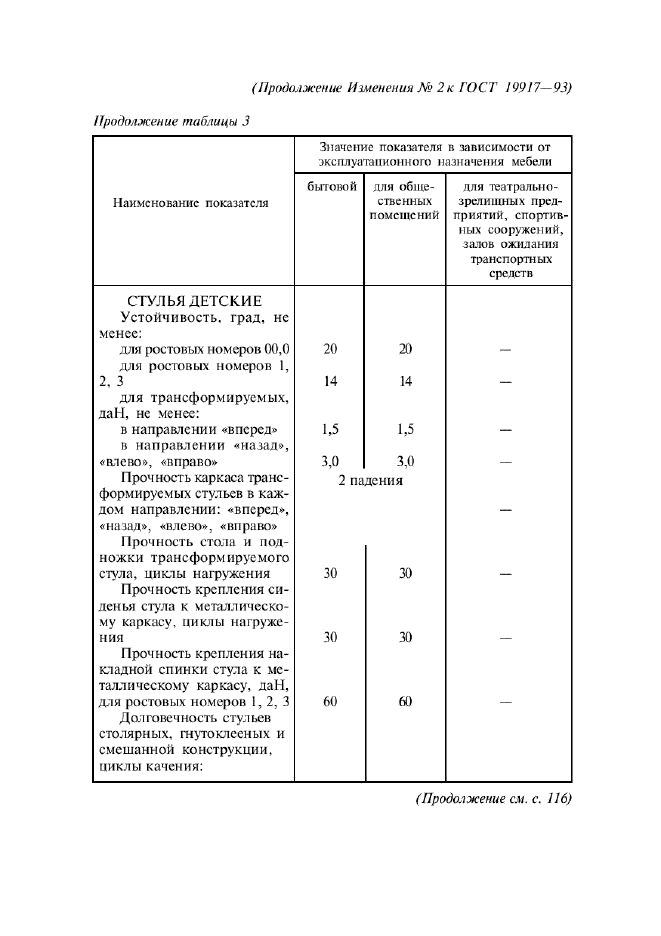

СТУЛЬЯ ДЕТСКИЕ
Устойчивость, град, не менее:
для ростовых номеров 00,0	20	20	—
для ростовых номеров 1, 2, 3	14	14	—
для трансформируемых, даН, не менее:
в направлении «вперед»	1,5	1,5	—
в направлении «назад», «влево», «вправо»	3,0	3,0	—

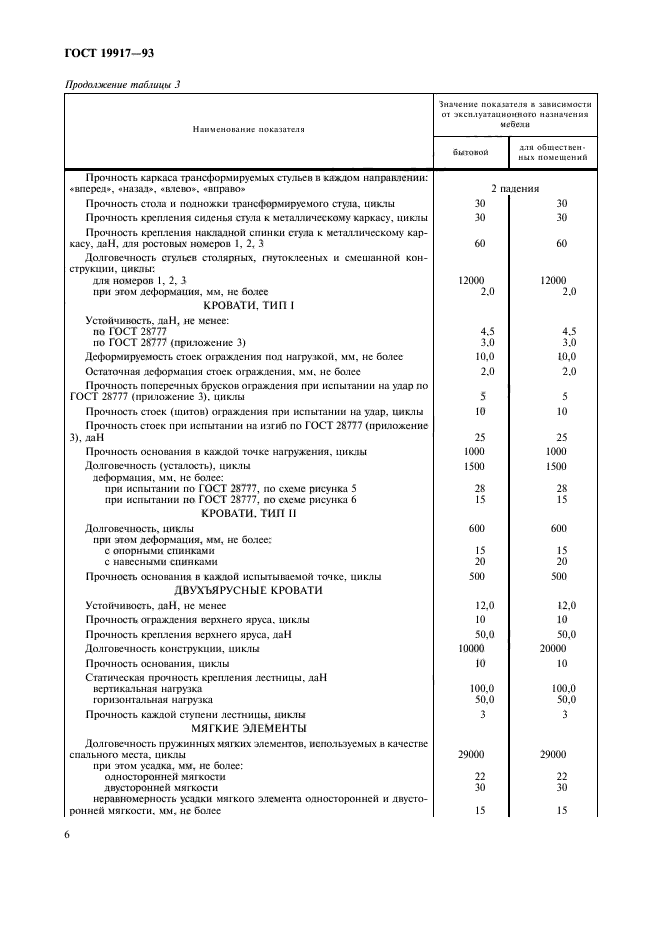

Прочность каркаса трансформируемых стульев в каждом направлении: «вперед», «назад», «влево», «вправо»	2 падения		—
Прочность стола и подножки трансформируемого стула, циклы нагружения	30	30	—
Прочность крепления сиденья стула к металлическому каркасу, циклы нагружения	30	30	—
Прочность крепления накладной спинки стула к металлическому каркасу, даН, для ростовых номеров 1, 2, 1	60	60	—
Долговечность стульев столярных, гнутоклееных и смешанной конструкции, циклы качания:
для ростовых номеров 1, 2, 3	12000	12000	—
Прочность при падении на пол стульев ростовых номеров 00, 0 [1]:
высота падения, мм
штабелируемых стульев	300	450	—
нештабелируемых стульев	150	200	—
Статическая прочность сиденья, даН, для ростовых номеров: 1, 2, 3	80	80	—

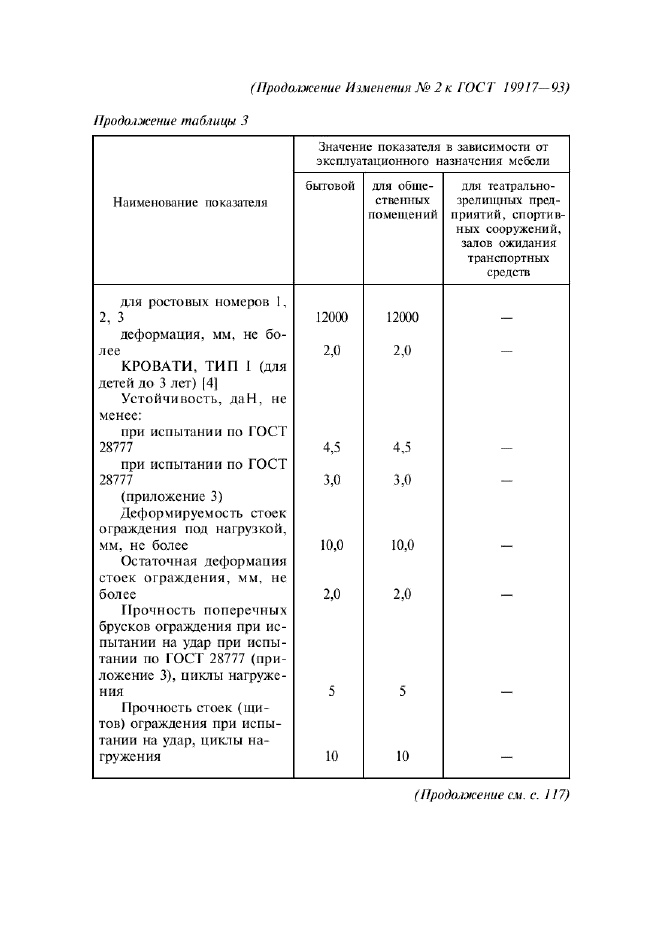

КРОВАТИ, ТИП I (для детей до трех лет) [4]
Устойчивость, даН, не менее:
при испытании по ГОСТ 28777	4,5	4,5	—
при испытании по ГОСТ 28777 (приложение 3)	3,0	3,0	—
Деформируемость стоек ограждения под нагрузкой, мм, не более	10,0	10,0	—
Остаточная деформация стоек ограждения, мм, не более	2,0	2,0	—
Прочность поперечных брусков ограждения при испытании на удар по ГОСТ 28777 (приложение 3), циклы нагружения	5	5	—

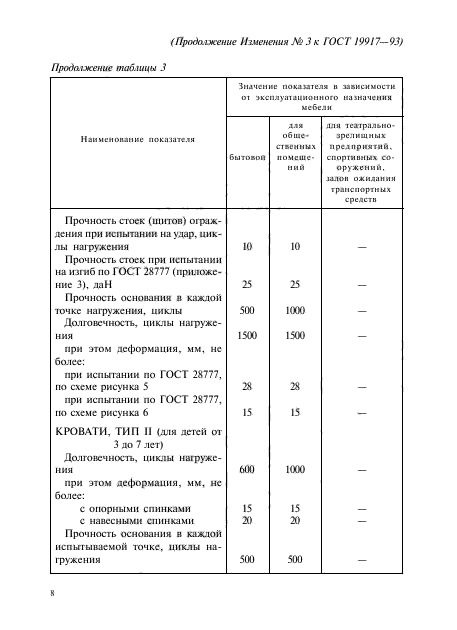

Прочность стоек (щитов) ограждения при испытании на удар, циклы нагружения	10	10	—

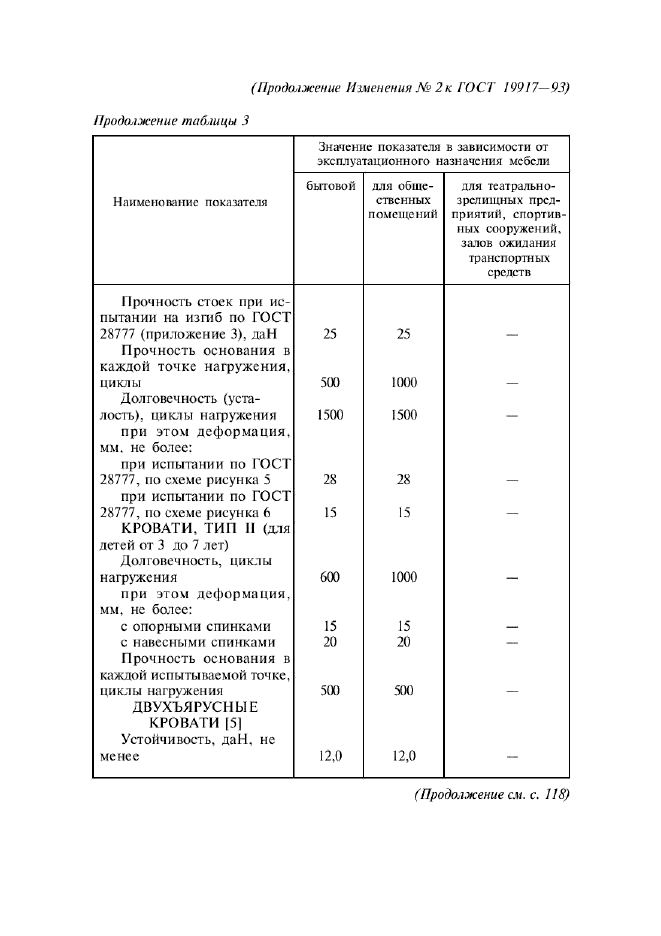

Прочность стоек при испытании на изгиб по ГОСТ 28777 (приложение 3), даН	25	25	—
Прочность основания в каждой точке нагружения, циклы	500	1000	—
Долговечность, циклы нагружения	1500	1500	—
при этом деформация, мм, не более:
при испытании по ГОСТ 28777, по схеме рисунка 5	28	28	—
при испытании по ГОСТ 28777, по схеме рисунка 6	15	15	—
КРОВАТИ, ТИП II (для детей от3 до 7 лет)
Долговечность, циклы нагружения	600	1000	—
при этом деформация, мм, не более:
с опорными спинками	15	15	—
с навесными спинками	20	20	—
Прочность основания в каждой испытываемой точке, циклы нагружения	500	500	—
ДВУХЪЯРУСНЫЕ КРОВАТИ [5]
Устойчивость, даН, не менее	12,0	12,0	—
Прочность ограждения верхнего яруса, циклы	10	10	—
Прочность крепления верхнего яруса, даН	50	50	—
Долговечность конструкции, циклы нагружения	10000	20000	—
Долговечность основания, циклы нагружения	10000	20000	—
Прочность основания, циклы	10	10	—
Статическая прочность крепления лестницы, даН:
при вертикальной нагрузке	100,0	100,0	—
при горизонтальной нагрузке	50,0	50,0	—
Прочность каждой ступени лестницы, циклы	3	3	—
МЯГКИЕ ЭЛЕМЕНТЫ
Долговечность пружинных мягких элементов, используемых в качестве спального места, циклы нагружения	29000	29000	—
при этом усадка, мм, не более:
односторонней мягкости	22	22	—
двусторонней мягкости	30	30	—
неравномерность усадки мягкого элемента односторонней и двусторонней мягкости, мм, не более	15	15	—
Остаточная деформация беспружинных мягких элементов, %, не более	10	10	10

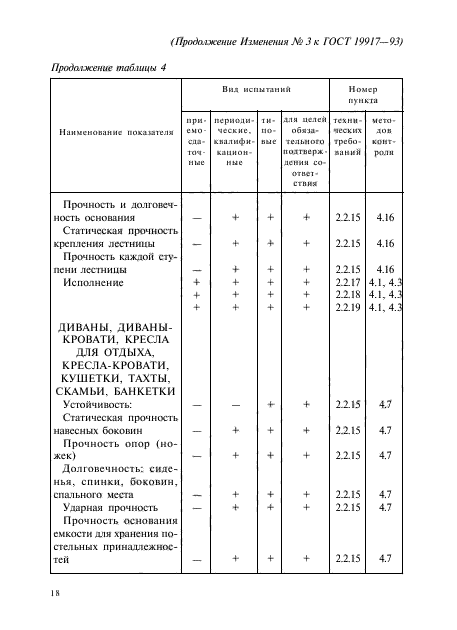

ДИВАНЫ, ДИВАНЫ- КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА, КРЕСЛА-КРОВАТИ, КУШЕТКИ, ТАХТЫ, СКАМЬИ, БАНКЕТКИ
