Припои серебряные. Марки
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5

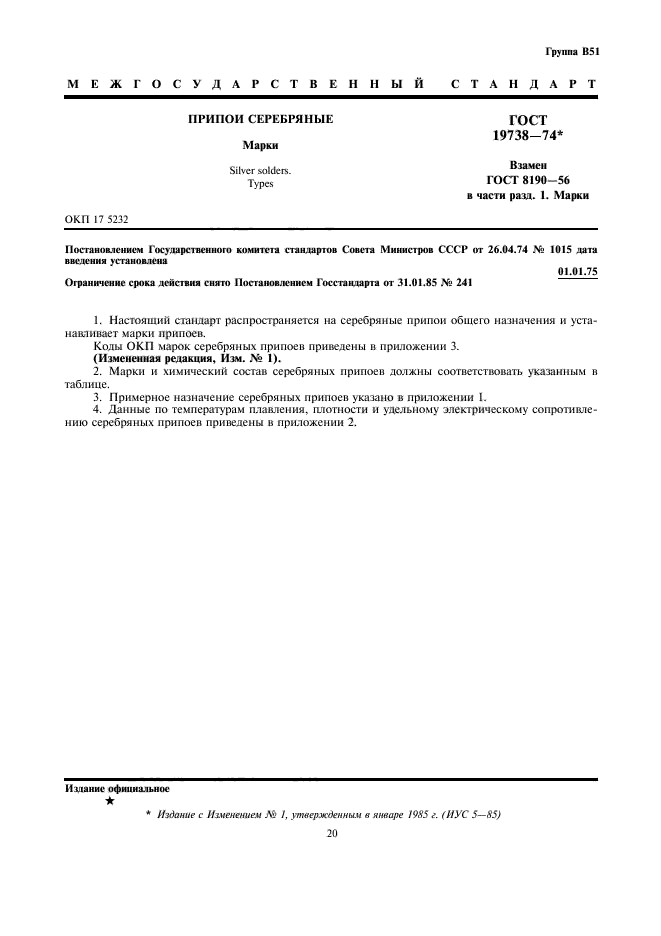

Группа В51
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСТ 19738-741
ПРИПОИ СЕРЕБРЯНЫЕ
Марки
Silver solders.
Types
Взамен ГОСТ 8190-56 в части разд. 1. Марки
ОКП 17 5232
Постановлением Государственного комитета стандартов Совета Министров СССР от 26.04.74 .\с 1015 дата введения установлена
01.01.75
Ограничение срока действия снято Постановлением Госстандарта от 31.01.85 № 241
1. Настоящий стандарт распространяется на серебряные припои общего назначения и устанавливает марки припоев.
Колы ОКП марок серебряных припоев приведены в приложении 3.
(Измененная редакция, Изм. № 1).
2. Марки и химический состав серебряных припоев должны соответствовать указанным в таблице.
3. Примерное назначение серебряных припоев указано в приложении I.
4. Данные по температурам плавления, плотности и удельному электрическому сопротивлению серебряных припоев приведены в приложении 2.
20
1
Издание с Изменением Л& /, утвержденный в январе 1985 г. (ИУС S—8S)

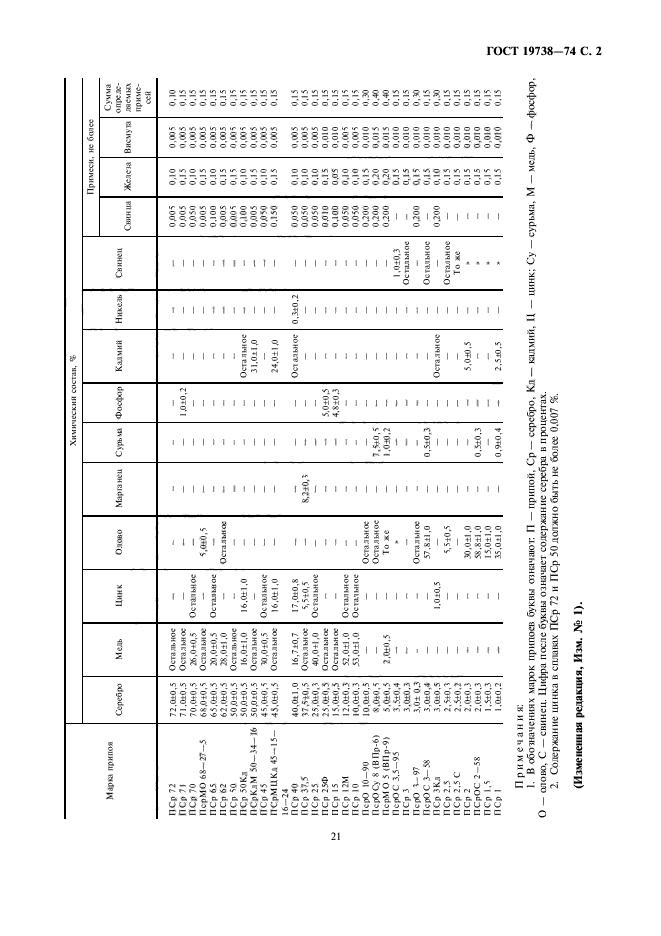

Химическим состав, ‘S*
|
Примеси, не более |
||||||||||||||
|
Марк* припоя |
Серебро |
Медь |
Цинк |
Олово |
Марганец |
С у рым |
Фосфор |
Кали нн |
Никель |
Свиней |
Свинца |
Жслоа |
Висмута |
Сумма опрел:- лчемы.ч приме сей |
|
ПСр 72 |
72.010.5 |
Остальное |
0,005 |
0,10 |
0.СЮ5 |
0,10 |
||||||||
|
ПСр Л |
71.010.5 |
Остальное |
— |
— |
— |
— |
1.010,2 |
— |
— |
— |
0j005 |
0.15 |
0.005 |
0,15 |
|
ПСр 70 |
70,0*0.5 |
26,0*0.5 |
Остальное |
— |
— |
— |
— |
— |
— |
— |
0Д50 |
0,10 |
0.0)5 |
0,15 |
|
ИсрМО 68-27-5 |
6*j0i0.5 |
Остальное |
— |
5,0*0,5 |
— |
— |
— |
— |
— |
— |
0J005 |
0.15 |
0.005 |
0.15 |
|
ПСр 65 |
65,010.5 |
20.010.5 |
Остальное |
— |
— |
— |
— |
— |
— |
— |
0.100 |
0.10 |
0.(05 |
0.15 |
|
ПСр 62 |
62.0±0.5 |
28,011,0 |
— |
Остальное |
— |
— |
— |
— |
— |
— |
OjOOS |
0.15 |
0.СЮ5 |
0.15 |
|
ПСр *0 |
50J010.5 |
Остальное |
— |
— |
— |
— |
— |
— |
— |
— |
OjOOS |
0,15 |
0.0CIS |
0,15 |
|
ПСР 50 К л |
50j0i0.5 |
16,011.0 |
16.011.0 |
— |
— |
— |
— |
Остальное |
— |
— |
0,100 |
0,10 |
o.cos |
0.15 |
|
ПСрКдМ 50—34—16 |
50j0i0.5 |
Остальное |
— |
— |
— |
— |
— |
31.01 ЦО |
— |
— |
0.005 |
0,15 |
0.005 |
0.15 |
|
ПСр 45 |
45.0*0.5 |
ЭД,0*0.5 |
Остальное |
— |
— |
— |
— |
— |
— |
— |
0j050 |
0,10 |
0.W5 |
0.15 |
|
IlCpMLl Ка 45-15-16-24 |
45,010.5 |
Остальное |
16.011.0 |
— |
24.01 U0 |
0.150 |
0.15 |
0.005 |
0.15 |
|||||
|
ПСр 40 |
40,011.0 |
16,710,7 |
17.010.8 |
— |
— |
— |
— |
Остальное |
0.310.2 |
— |
0j050 |
0,10 |
0.005 |
0.15 |
|
ПСр 37.5 |
37,5iO,5 |
Остальное |
5,5*0,5 |
— |
8,2*0, S |
— |
— |
— |
— |
— |
0j050 |
0,10 |
0.0)5 |
0.15 |
|
ПСр 25 |
25,0*0, ^ |
40.0*1.0 |
Осгальное |
— |
— |
— |
— |
— |
— |
— |
0.050 |
0.10 |
0.005 |
0.15 |
|
ПСр 25Ф |
25.010,5 |
Остальное |
— |
— |
— |
— |
5.010.5 |
— |
— |
— |
ОХМО |
0.15 |
0.010 |
0.15 |
|
ПСр 15 |
15.010.5 |
Остальное |
— |
— |
— |
— |
4.810.3 |
— |
— |
— |
0.100 |
0.0S |
0.010 |
0.15 |
|
ПСр I2M |
12.010.3 |
52.011.0 |
Осгальное |
— |
— |
— |
— |
— |
— |
— |
0j050 |
0,10 |
0.0CIS |
0,15 |
|
ПСр 10 |
10,010.3 |
53.011.0 |
Осгальное |
— |
— |
— |
— |
— |
— |
— |
0j050 |
0,10 |
o.cos |
0,15 |
|
ПсрО 10-90 |
10,010,5 |
— |
— |
Остальное |
— |
— |
— |
— |
— |
— |
0.200 |
0.15 |
0.010 |
0.30 |
|
ПсрОСу 8 <ВПр-6) |
*,0*0,5 |
— |
— |
Остальное |
— |
7,5*0,$ |
— |
— |
— |
— |
0.200 |
0.20 |
0,015 |
0.40 |
|
ИсрМО 5 <В11р-9> |
5,010.5 |
2.010.5 |
— |
То же |
— |
1.0Ю.2 |
— |
— |
— |
— |
0.200 |
0,20 |
0.015 |
0.40 |
|
ПсрОС 3.5-95 |
3.510.4 |
— |
— |
* |
— |
— |
— |
— |
— |
1.010.3 |
— |
0.15 |
0.010 |
0.15 |
|
ПСр 3 |
3.010.3 |
— |
— |
— |
— |
— |
— |
— |
— |
Остальное |
— |
0,15 |
0.010 |
0.15 |
|
ПсрО г-97 |
з.о± оз |
— |
— |
Остальное |
— |
— |
— |
— |
— |
— |
0,200 |
0.15 |
0,010 |
0.» |
|
ПсрОС 3-58 |
3,010,4 |
— |
— |
57.8И.0 |
— |
0.510.3 |
— |
— |
— |
Остальное |
— |
0,15 |
0,010 |
0.15 |
|
ПСр ЗКл |
3,010.5 |
— |
1.010.5 |
— |
— |
— |
— |
Остальное |
— |
— |
0.200 |
0,10 |
0.010 |
О.» |
|
ПСр 2.5 |
2,5*0,* |
— |
— |
5,S*0,S |
— |
— |
— |
— |
— |
Остальное |
— |
0.15 |
0.010 |
0.15 |
|
ПСр 2.5 С |
2.510.2 |
— |
— |
— |
— |
— |
— |
— |
То же |
— |
0.15 |
0,010 |
0.15 |
|
|
ПСр 2 |
2.010.3 |
— |
— |
зо.ои.о |
— |
— |
— |
5.010.5 |
— |
• |
— |
0.15 |
0.010 |
0,15 |
|
ПСрОС 2-58 |
2.010.3 |
— |
— |
58,811.0 |
— |
0.510.3 |
— |
— |
— |
• |
— |
0.15 |
0,010 |
0.15 |
|
ПСр 1.S |
1.510.3 |
— |
— |
15.011.0 |
— |
— |
— |
— |
— |
• |
— |
0,15 |
0,010 |
0,15 |
|
ПСр 1 |
1.CU0.2 |
— |
— |
35.011.0 |
— |
0.910.4 |
— |
2.5Ю.5 |
— |
» |
— |
0,15 |
0.010 |
0,15 |
П р и меча н и я:
ГОСТ 19738-74 С. 2
1. В обозначениях марок припоев буквы означают П — припой, Ср— серебро, Кл — кадмий, Ц — цинк; Су — сурьма, М — мель, Ф — фосфор. О — олово. С — свинец. Цифра после буквы означает содержание серебра в процентах.
2. Содержание цинка в сплавах ПСр 72 и ПСр 50 должно быть не более 0.007 %.
(Измененная редакция, Изм. № I).

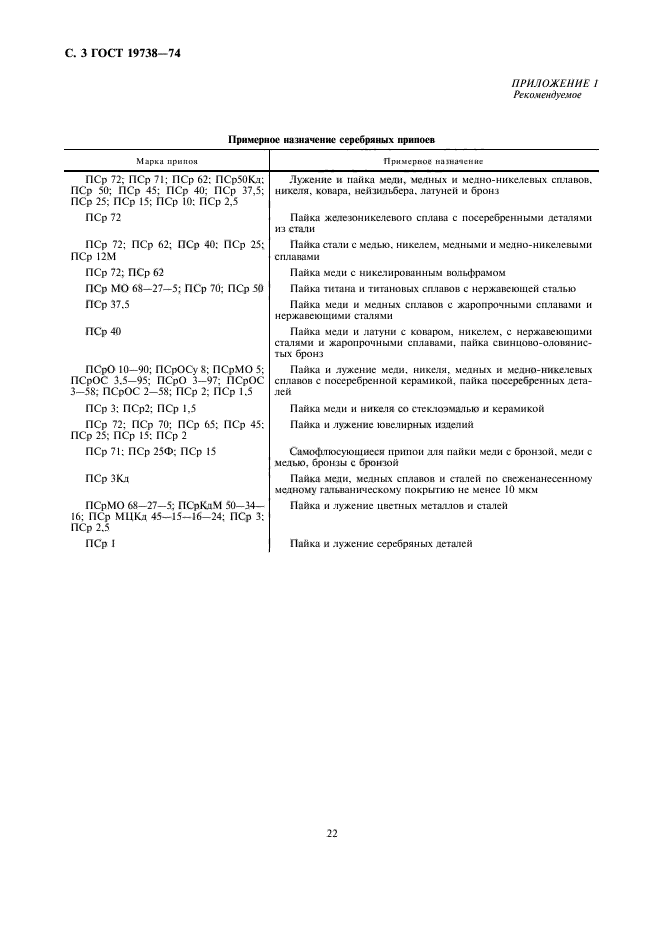

С. 3 ГОСТ 19738-74
ПРИЛОЖЕНИЕ I Рекомендуемое
Примерное назначение серебряных припоев
Примерное иашачеиие
Марка припоя
|
ПСр 72; ПСр 71; ПСр 62: ПСр50Кд: ПСр 50; ПСр 45; ПСр 40; ПСр 37,5; ПСр 25; ПСр 15; ПСр 10; ПСр 2,5 ПСр 72 ПСр 72; ПСр 62; ПСр 40; ПСр 25; ПСр 12М ПСр 72; ПСр 62 ПСр МО 68-27-5; ПСр 70; ПСр 50 ПСр 37.5 ПСр 40 ПСрО 10-90; ПСрОСу 8; ПСрМО 5; ПСрОС 3.5-95; ПСрО 3-97; ПСрОС 3-58; ПСрОС 2-58; ПСр 2; ПСр 1.5 ПСр 3; ПСр2: ПСр 1,5 ПСр 72; ПСр 70; ПСр 65; ПСр 45; ПСр 25; ПСр 15: ПСр 2 ПСр 71; ПСр 25Ф: ПСр 15 ПСр ЗКл ПСрМО 68-27-5; ПСрКдМ 50-34-16: ПСр МЦКд 45-15-16-24; ПСр 3: ПСр 2.5 ПСр I |
Лужение и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и брони Пайка желеэоникелевого сплава с посеребренными деталями из стали Пайка стали с мелью, никелем, медными и медно-никелевыми сплавами Пайка меди с никелированным вольфрамом Пайка титана и титановых сплавов с нержавеющей сталью Пайка меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями Пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свиниово-олонянис-тых бронз Пайка и лужение меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей Пайка меди и никеля со стеклоэмалью и керамикой Пайка и лужение ювелирных изделий Самофлюсующиеся припои дли пайки меди с бронзой, меди с медью, бронзы с бронзой Пайка меди, медных сплавов и сталей по свеженанесснному медному гальваническому покрытию не менее 10 мкм Пайка и лужение цветных металлов и сталей Пайка и лужение серебряных деталей |
22

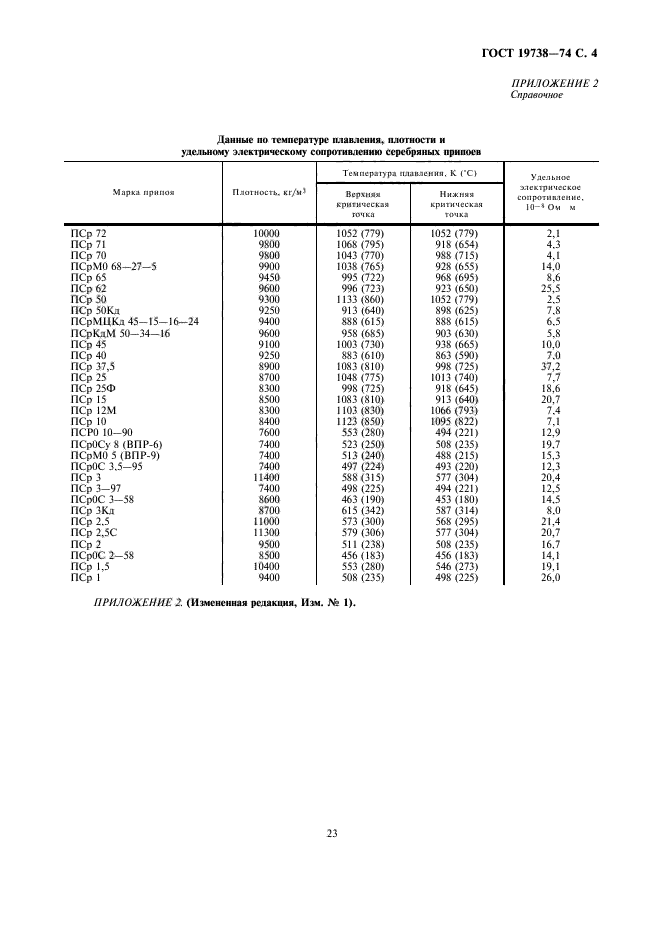

ГОСТ 19738-74 С. 4
ПРИЛОЖЕНИЕ 2 Справочное
|
Данные по 1смнсратуре плавления, нлогносги и удельному электрическому сопротивлении) серебряных припоев |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ПРИЛОЖЕНИЕ 2. (Измененная редакция. Иэм. № 1). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23

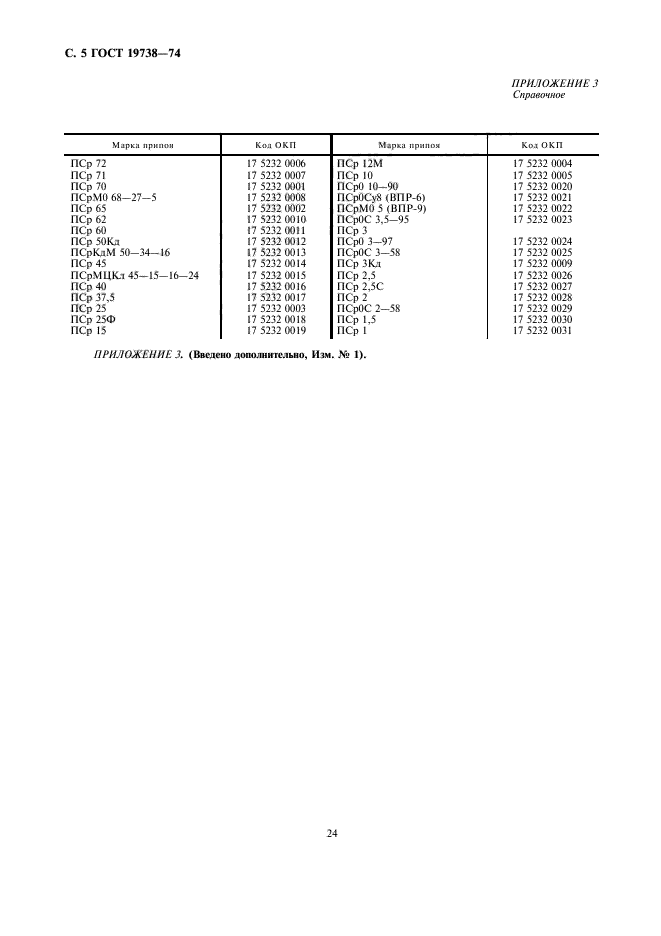

С. 5 ГОСТ 19738-74
|
ПРИЛОЖЕНИЕ 3 Справочное |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ПРИЛОЖЕНИЕ 3. (Ввслсно дополнительно, Изм. № 1). |
24
