ГОСТ 19609.9-89

Каолин обогащенный. Метод определения растворимости в воде

Заменяет

Страница 1

Страница 2

Страница 3

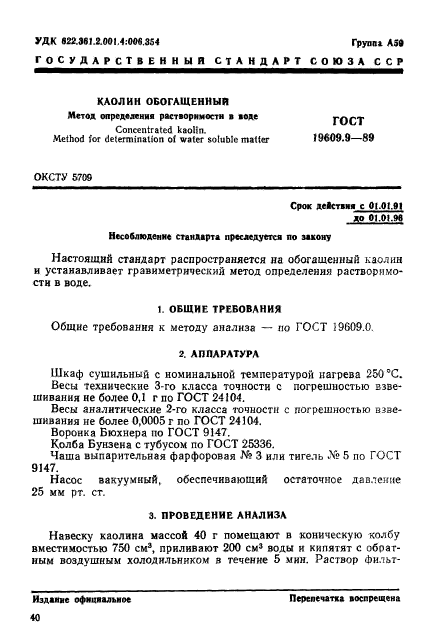

УДК 822.361.2.00М:00«.354    Групп» А5в

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАОЛИН ОБОГАЩЕННЫЙ

Метод определенна растворимости а воде

ГОСТ »9609.9—89

Concentrated kaolin.

Method for determination of water soluble matter

ОКСТУ 5709

Срок дсДетиа с 01.01.9| до 010».9в

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на обогащенный каолин и устанавливает гравиметрический метод определения растворимости в воде.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методу анализа — по ГОСТ <9609.0.

2. АППАРАТУРА

Шкаф сушильный с номинальной температурой нагрева 250 °С. Весы технические 3-го класса точности с погрешностью взвешивания не более 0,1 г по ГОСТ 24104.

Весы аналитические 2-го класса точности с погрешностью взвешивания не более 0,0005 г по ГОСТ 24104.

Воронка Бюхнера по ГОСТ 9147.

Колба Бунзена с тубусом по ГОСТ 25336.

Чаша выпарительная фарфоровая № 3 или тигель Л? 5 по ГОСТ

9147.

Насос вакуумный, обеспечивающий остаточное давление 25 мм рт. ст.

3. ПРОВЕДЕНИЕ АНАЛИЗА

Навеску каолина массой 40 г помещают в коническую колбу вместимостью 750 см³, приливают 200 см* воды и кипятят с обратным воздушным холодильником в течение 5 мин. Раствор фильт-

Перепечатка воспрещена

Издавав официальное

40

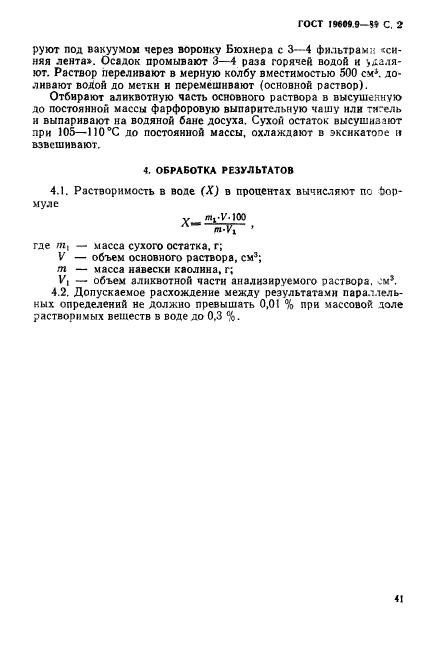

ГОСТ 19609 9-5* с. 2

руют под вакуумом через воронку Бюхнера с 3—4 фильтрам;-: «синяя лента». Осадок промывают 3—4 раза горячей водой и ь&аля-ют. Раствор переливают в мерную колбу вместимостью 500 см*, доливают водой до метки и перемешивают (основной раствор).

Отбирают аликвотную часть основного раствора в высушенную до постоянной массы фарфоровую выпарительную чашу или тигель и выпаривают на водяной бане досуха. Сухой остаток высушизэют при 105—110 °С до постоянной массы, охлаждают в эксикатогэе к взвешивают.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1.    Растворимость в воде (X) в процентах вычисляют по Формуле

_v лц.|МОО

‘ »

где т_х — масса сухого остатка, г;

V — объем основного раствора, см³;

т — масса навески каолина, г;

V, — объем аликвотной части анализируемого раствора, см*.

4.2.    Допускаемое расхождение между результатами параллельных определений не должно превышать 0,01 % при массовой доле растворимых веществ в воде до 0.3 %.

41

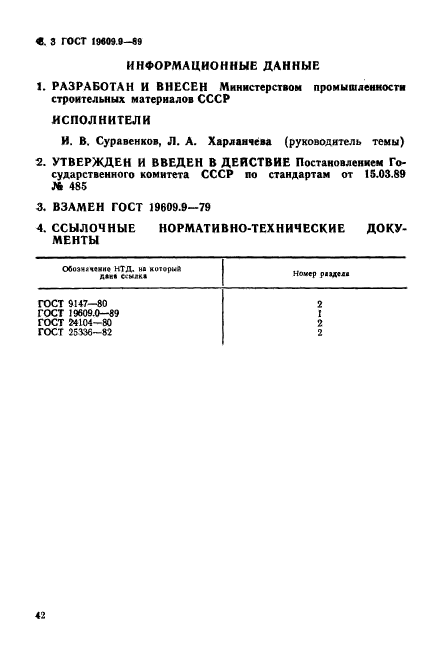

«. 3 ГОСТ 19409.9-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

И. В. Суравенков, Л. А. Харланчева (руководитель темы)

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.03.89 № 485

3.    ВЗАМЕН ГОСТ 19609.9-79

4.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

42
