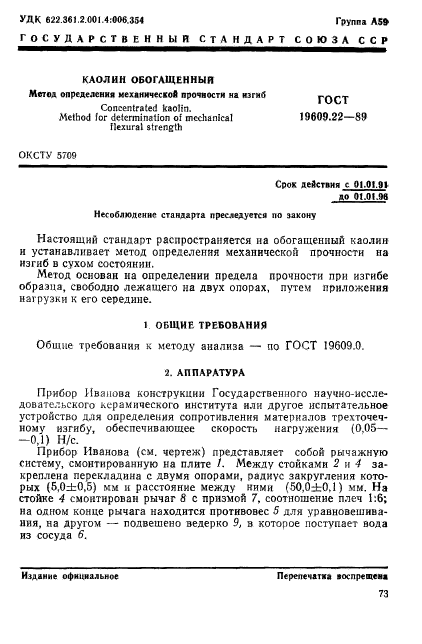

УДК 622.361.2.001.4:006.354    Группа    Л59

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАОЛИН ОБОГАЩЕННЫЙ

Метод определении механической прочности на изгиб

ГОСТ

19609.22-89

Concentrated kaolin.

Method lor determination of mcchanical flexural strength

ОКСТУ 5709

Срок действия с Q1.0t 9t до 01.01.96

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на обогащенный каолин и устанавливает метод определения механической прочности на изгиб о сухом состоянии.

Метод основан на определении предела прочности при изгибе образца, свободно лежащего на двух опорах, путем приложения нагрузки к его середине.

1 ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методу анализа — по ГОСТ 19609.0.

2. АППАРАТУРА

Прибор Иванова конструкции Государственного научно-исследовательского керамического института или другое испытательное устройство для определения сопротивления материалов трехточечному изгибу, обеспечивающее скорость нагружения (0.05— -0,1) Н/с.

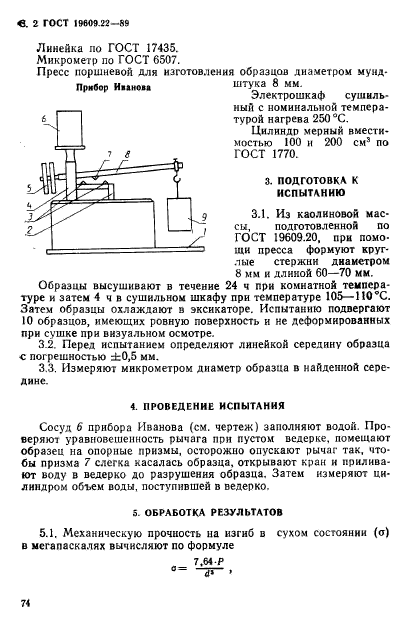

Прибор Иванова (см. чертеж) представляет собой рычажную систему, смонтированную на плите /. Между стойками 2 и 4 закреплена перекладина с двумя опорами, радиус закругления которых (5,0±0,б) мм и расстояние между ними (50.0±0,1) мм. На стойке 4 смонтирован рычаг 8 с призмой 7. соотношение плеч 1:6; на одном конце рычага находится противовес 5 для уравновешивания, на другом — подвешено ведерко 9, в которое поступает вода из сосуда 6.

Издание официальное

Перепечатка аоспрещена

73

«. 2 ГОСТ 19609.22-89

Линейка по ГОСТ 17435.

Микрометр по ГОСТ 6507.

Пресс поршневой для изготовления образцов диаметром мунд-

штука 8 мм.

Пркбор Никои

Электрошкаф сушильный с номинальной температурой нагрева 250 °С.

Цилиндр мерный вместимостью 100 и 200 см³ по ГОСТ 1770.

3. ПОДГОТОВКА к ИСПЫТАНИЮ

3.1. Из каолиновой массы, подготовленной по ГОСТ 19609.20, при помощи пресса формуют круглые стержни диаметром 8 мм и длиной 60—70 мм.

Образцы высушивают в течение 24 ч при комнатной_темпсра-туре и затем 4 ч в сушильном шкафу при температуре 105—110°С. Затем образцы охлаждают в эксикаторе. Испытанию подвергают 10 образцов, имеющих ровную поверхность и не деформированных при сушке при визуальном осмотре.

3.2.    Перед испытанием определяют линейкой середину образца с погрешностью ±0,5 мм.

3.3.    Измеряют микрометром диаметр образца в найденной середине.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

Сосуд 6 прибора Иванова (см. чертеж) заполняют водой. Проверяют уравновешенность рычага при пустом ведерке, помещают образец на опорные призмы, осторожно опускают рычаг так, чтобы призма 7 слегка касалась образца, открывают кран и приливают воду в ведерко до разрушения образца. Затем измеряют цилиндром объем воды, поступившей в ведерко.

S. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Механическую прочность на изгиб в сухом состоянии (о) в мегапаскалях вычисляют по формуле

74

ГОСТ 19Ш.22-вв С. 3

где Р — разрушающая нагрузка (масса воды, поступившей в ведерко), г;

d — диаметр испытуемого образца, мм⁵.

5.2. Допускаемое расхождение между результатами параллельных определений не должно превышать величины, приведенной в -таблице.

7S

С. А ГОСТ 19609.22-89

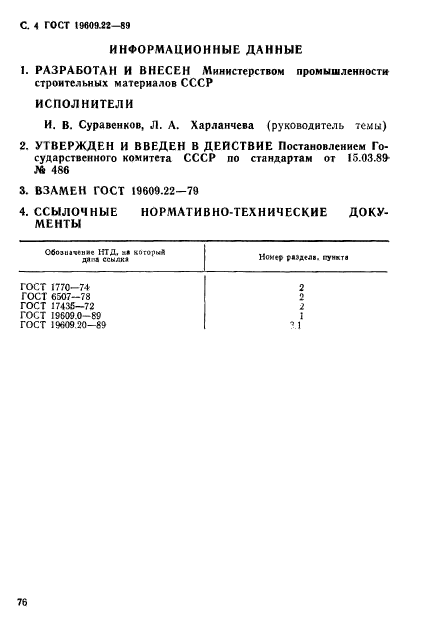

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН ‘Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

И. В. Суравенков, Л. А. Харланчева (руководитель 7емы)

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.03.89-№ 486

3.    ВЗАМЕН ГОСТ 19609.22-79

4.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
