ГОСТ 19609.14-89

Каолин обогащенный. Метод определения влаги

Заменяет

Страница 1

Страница 2

Страница 3

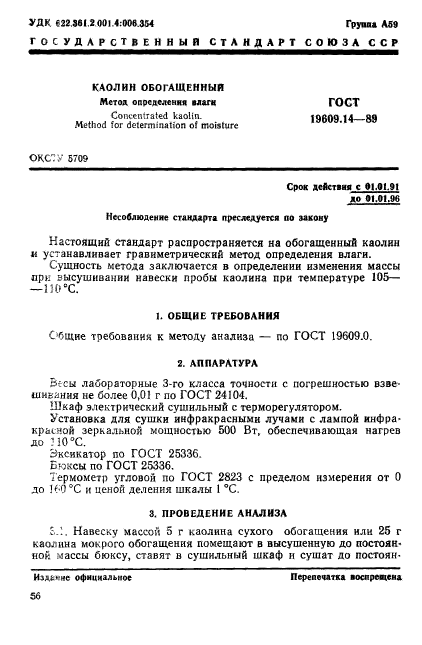

УДК €22.361.2OOl 4:OOe.3W    Tpjuaa    А59

государственный стандарт СОЮЗА ССР

КАОЛИН ОБОГАЩЕННЫЙ

ГОСТ

19609.14—89

Метод определения «лаги

Concentrated kaolin.

Method for determination of moisture

оке::-^— 5709

Срок действия с 91.01.91 до 01.01.96

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на обогащенный каолин и устанавливает гравиметрический метод определения влаги.

Сущность метода заключается в определении изменения массы при высушивании навески пробы каолина при температуре 105—

— П0°С.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требовании к методу анализа — по ГОСТ 19609.0.

2. АППАРАТУРА

Весы лабораторные 3-го класса точности с погрешностью взвешивания не более 0,0! г по ГОСТ 24104.

Шкаф электрический сушильный с терморегулятором.

Установка для сушки инфрахрасными лучами с лампой инфракрасной зеркальной мощностью 500 Вт, обеспечивающая нагрев до П0°С.

Эксикатор по ГОСТ 25336.

Бюхсы по ГОСТ 25336.

Термометр угловой по ГОСТ 2823 с пределом измерения от 0

до Н-ОХ и ценой деления шкалы 1 °С.

3. ПРОВЕДЕНИЕ АНАЛИЗА

С-./.. Навеску массой 5 г каолина сухого обогащения или 25 г каолина мокрого обогащения помещают в высушенную до постоянной массы бюксу, ставят в сушильный шкаф и сушат до постоян-

Перепечатка »осп решена

Изд**ие официальное

56

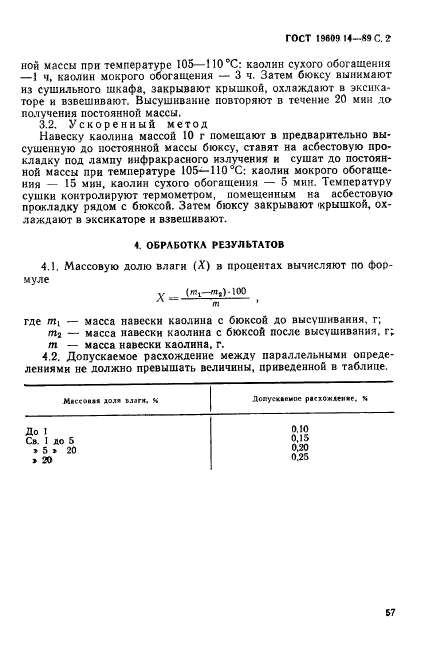

ГОСТ 19609 14—89 С. 2

ной массы при температуре 105—110 °С: каолин сухого обогащения —1 ч, каолин мокрого обогащения — 3 ч. Затем бюксу вынимают из сушильного шкафа, закрывают крышкой, охлаждают в эксикаторе и взвешивают. Высушивание повторяют в течение 20 мин до получения постоянной массы.

3.2. Ускоренный метод

Навеску каолина массой 10 г помещают в предварительно высушенную до постоянной массы бюксу, ставят на асбестовую прокладку под лампу инфракрасного излучения и сушат до постоянной массы при температуре 105—110 °С: каолин мокрого обогащения — 15 мин, каолин сухого обогащения — 5 мин. Температуру сушки контролируют термометром, помешенным на асбестовую прокладку рядом с бюксой. Затем бюксу закрывают -крышкой, охлаждают в эксикаторе и взвешивают.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1.    Массовую долю влаги (Я) в процентах вычисляют по формуле

—m_t)-100 m    *

где т, — масса навески каолина с бюксой до высушивания, г; т_а — масса навески каолина с бюксой после высушивания, г; т — масса навески каолина, г.

4.2.    Допускаемое расхождение между параллельными определениями не должно превышать величины, приведенной в таблице.

57

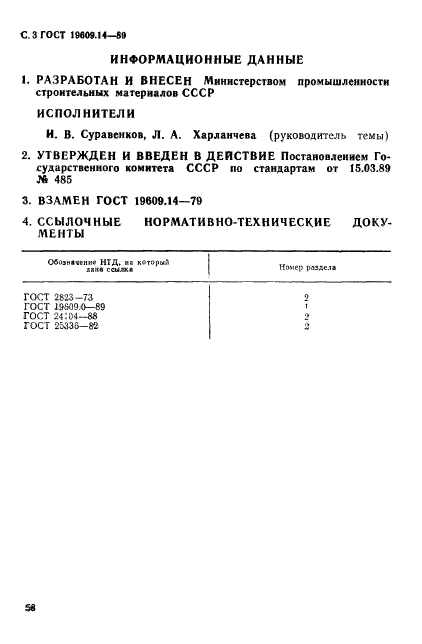

С. 3 ГОСТ 19609.14-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

И. В. Суравенков, Л. А. Харланчева (руководитель темы)

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.03.89 № 485

3.    ВЗАМЕН ГОСТ 19609.14-79

4.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

se
