ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЕРЕДАЧИ ГИДРОДИНАМИЧЕСКИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 19587-74
Издание официальное
Цена 13 мол.
государственный комитет стандартов СОВЕТА МИНИСТРОВ СССР
Мосин
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ПЕРЕДАЧИ ГИДРОДИНАМИЧЕСКИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 19587-74
Издание официальное
МОСКВА-1 974

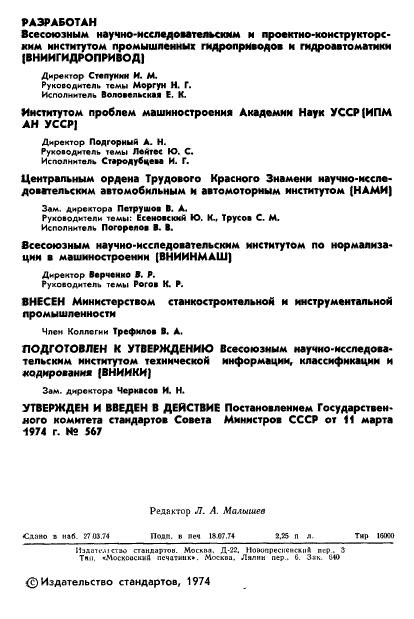

РАЗРАБОТАН
Всесоюзным научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (ВНИИГИДРОПРИВОД)
Директор Стелумим И. М.
Руководитель темы Моргун Н. Г.
Исполнитель Волоаальскаа Е. К.
Институтом проблем машиностроения Академии Наук УССР(ИПМ АН УССР]
Директор Подгорный А. Н.
Руководитель темы Лвйтее Ю. С.
Исполнитель Стародубцева И. Г.
Центральным ордена Трудового Красного Знамени научно-исследовательским автомобильным и автомоторным институтом (НАМИ)
Зам. директора Петрушоа В. А.
Руководители темы: Есеиоасккй Ю. К., Трусов С. М.
Исполнитель Погоралоа I. В.
Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)
Директор Варченко Ш. Р.
Руководитель темы Рогоа К. Р.
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Член Коллегии Трефилоа В. А.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом технической информации, классификации и кодирование (ВНИИКИ)
Зам. директора Черкасов И. Н.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11 марта 1974 г. № 567
Редактор Л. А. Малышев
■Саано * иаб. г? W.74 Подл, и печ I8OT.74 2.35 П я. Тир I6030
Sbaau-.ticrao стандартов. Москва. Д-22. НоздпреснснсжиА пер. 3 Тип. «Московский печаткик». Москоо. Лялим пер.. в. 3*к. МО
(с) Издательство стандартов, 1974
УДК 41-5*5.32 : 001.41011.74) Групп» ГОО

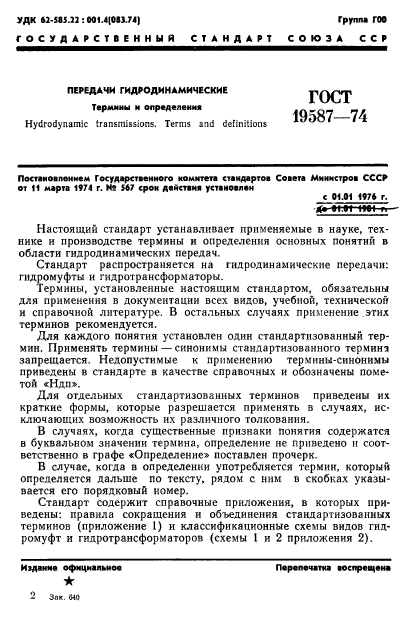

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА С С Р
ПЕРЕДАЧИ ГИДРОДИНАМИЧЕСКИЕ ГОСТ
Термины и определения JO-017 П Г
Hydrodynamic transmissions. Terms and definitions
Постановлением Государственного комитета стандартов Совета Министров СССР от 11 марта 1974 г. Н* 567 срои действия установлен
с 01.01 197* г.
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области гидродинамических передач.
Стандарт распространяется на гидродинамические передачи: гидромуфты и гидротрансформаторы.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, учебной, технической и справочной литературе. В остальных случаях применение этих терминов рекомендуется.
Для каждого понятия установлен один стандартизованный термин. Применять термины — синонимы стандартизованного термин? запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой «Ндп».
Для отдельных стандартизованных терминов приведены их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
В случаях, когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено и соответственно в графе «Определение» поставлен прочерк.
В случае, когда в определении употребляется термин, который определяется дальше по тексту, рядом с ним в скобках указывается его порядковый номер.
Стандарт содержит справочные приложения, в которых приведены: правила сокращения и объединения стандартизованных терминов (приложение I) и классификационные схемы видов гидромуфт и гидротрансформаторов (схемы I и 2 приложения 2).
Перепечатка воспрещена
1
2 Зон. «о

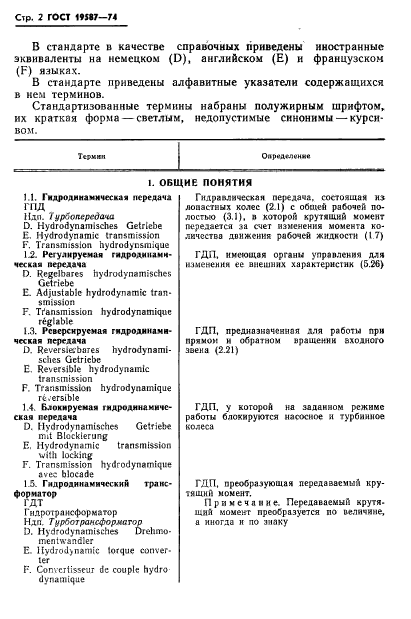

Стр. 2 ГОСТ 1*5*7—74
В стандарте в качестве справочных приведены иностранные эквиваленты на немецком (D), английском (Е) и французском (F) языках.
В стандарте приведены алфавитные указатели содержащихся в кем терминов.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, недопустимые синонимы — курсивом.
Опрчладимив
Тсрхки
I. ОБЩИЕ ПОНЯТИЯ
|
1.1. Гидродинамическая передача гид. Ндп. 7 урбoneредача D. Hydrodynamisches Getrlebe Iv. Hydrodynamic transmission F. Transmission hydrodynsmique 12. Регулируемая гидродинамическая передача D. Regelbares hydrodynamisches Getriebe E. Adjustable hydrodynamic transmission F. Transmission hydrodynamiquc reglable 1.3. Реверсируемая гидродинамическая передача D. Reversiabares hydrodynami-sclies Getriebe E. Reversible hydrodynamic transmission F. Transmission hydrodynamique rc.ersible 1.4. Блокируемая гидродинамическая передача D. Hydrodynamisches Getriebe mit Blocklerung E. Hydrodynamic transmission with locking F. Transmission hydrodynamique avec blocade 1.5. Гидродинамический трансформатор ГДТ Гидротрансформатор Ндп. Турботрансформстор D. Hydrodynamisches Drehmo-mentwandler E. Hydrodynamic torque converter F. Convcrtisseur dc couple hydro dynamique |
Гидравлическая передача, состоящая из лопастных колес (2.1) с обшей рабочей полостью (3.1). в которой крутящий момент передается за счет изменения момента количества движения рабочей жидкости (1.7) ГДП, имеющая органы управления для изменении ее внешних характеристик (5.26) ГДП, предназначенная для работы при прямом и обратном вращении входного звена (2.21) ГДП. у которой на заданном режиме работы блокируются насосное и турбинное колеса ГДП, преобразующая передаваемый крутящий момент. Примечание. Передаваемый крутя, щий момент преобразуется по величине, а иногда и по знаку |

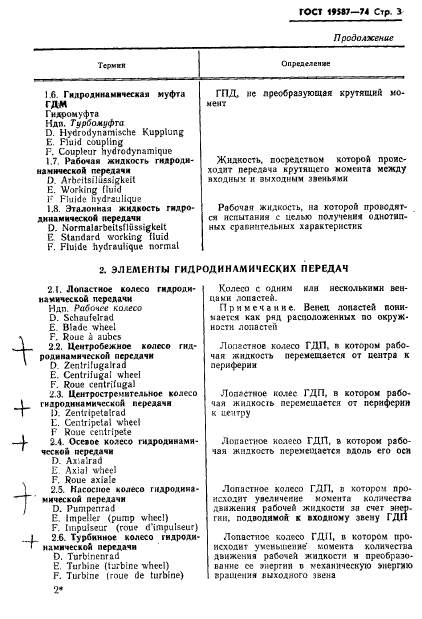

ГОСТ 1*5*7—74 Стр. 3
Продолжение
Определена
Терн «и
|
1.6. Гидродинамическая муфта ГДМ Гидромуфта Ндп. Турбомуфта D. Hydrodynamiwhe Kupplung E. Fluid coupling F. Coupleur hydrodynamique 1.7 Рабочая жидкость гидродинамической передачи D. Arbeitsilussigkeit E. Working fluid (•’ Fluide hvdraulique 1.8. Эталонная жидкость гидро-динамической передачи D. NormalarbeitsflOsMgkeU Е Standard working fluid F. Fluide hydreulique normal |
ГПД, не преобразующая крутящий момент Жидкость, посредством которой происходит передача крутяшего момента между входным и выходным звеньями Рабочая жидкость, на которой проводятся испытания с целью получения однотипных сравнительных характеристик |
2. ЭЛЕА1ЕНТЫ ГИДРОДИНАМИЧЕСКИХ ПЕРЕДАЧ
|
2.1. Лопастное колесо гидродинамической передачи Ндп. Рабочее колесо D. Schaufelrad E. Blade wheel F. Roue k aubcs + + 4 + -f 2.2. Центробежное колесо гидродинамической передачи О. Zentrilugalrad E. Centrifugal wheel F. Roue centrifugal 2.3. Центростремительное колесо ги лродина мическсй передачи 1). Zentripetalrad L. Centripetal wheel F Roue centripete 2.4- Осевое колесо гидродинамической передачи D. Ax a’.rai) E Axial wheel F. Roue axiaie 2.5. Насосное колесо гидродинамической передачи D. Pumwnrad E. Impeller (pump wheel) F. Imptdseur (roue d’impulseur) 2.6. Турбинное колесо гидродинамической передачи D. Turbinenrad E. Turbine (turbine wheel) F. Turbine I roue de turbine) |
Колесо с одним нлн несколькими венцами лопастей. Примечание. Benett лопастей пони-xaeicft как ряд расположенных по окружности лопастей Лопастное колесо ГДП. и котором рабочая жидкость перемещается от центра к периферии Лопастное колес ГДП. в котором рабочая жидкоегь перемешается от периферии к центру Лопает* колесо ГДП. в котором рабочая жидкость перемещается вдоль его оси Лопастное колесо ГДП. в котором происходит увеличение момента количества движения рабочей жидкости зя счет экер, гии. подводимой к входному звену ГДП Лопастное колесо ГДП, п котором происходит уменьшение’ момента количества движения рабочей жидкости и преобразование се энергия о механическую энергию крашения выходного звена |
2*
Продолжение

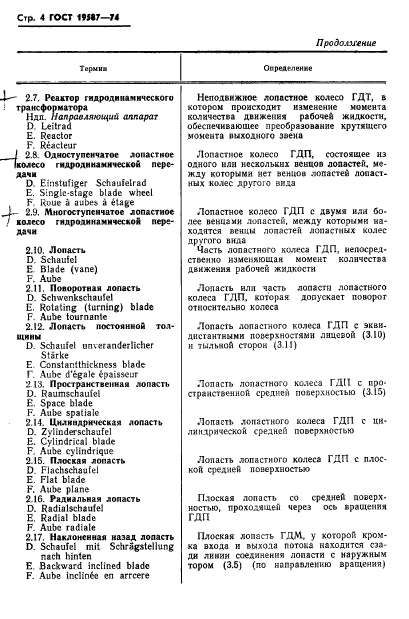

Стр. 4 ГОСТ 1VSC7—74
Термит Определение
|
J-— 2.7. Реактор гидродинамического ! трансформатора Ндп. Направляющий аппарат D. Leitrad E. Reactor F. Reacteur __f 2.8. Одноступенчатое лопастное (колесо гидродинамической передачи D. Einstufiger Schaufelrad E. Single-stage blade wheel F. Roue a aube» a itage 2.9. Многоступенчатое лопастное колесо гидродинамической передачи 2.10. Лопасп. D. Schaufel Е Blade (vane) F. Aube 2.11. Поворотная лопасть D. Schwenkschaufel E. Rotating (turning) blade F. Aube tournantc 2.12. Лопасть постоянной толщины D. Schaufel unveranderlicher Starke E Constantthickness blade Г. Aube d’egale Epaisseur 2 13. Пространственная лопасть D. Raumschaufcl E. Space blade F. Aube spatiale 2.14. Цилиндрическая лопасть D. Zyllnderschaufel E. Cylindrical blade F. Aube cylindrique 2.15. Плоская лопасть D. Flachschaufel E. Flat blade F. Aube plane 2.16. Радиальная лопасть D. Radialschaufel E. Radial blade F. Aube radiate 2.17. Наклоненная назад лопасть D. Schaufel mit Schragstellung nach hinten F.. Backward inclined blade F. Aube inclin6« cn arrcere |
Неподвижное лопастное колесо ГДТ, а котором происходит изменение момента количества движении рабочей жидкости, обеспечивающее преобразование крутящего моиенга выходного звена Лопастное колесо ГДП, состоящее из одного или нескольких венцов лопастей, между которыми нет венцов лопастей лопастных колес другого вида Лопастное колесо ГДП с двумя или бо-лее венцами лопастей, между которыми находятся венцы лопастей лопастных колес другого вида Часть лопастного колеса ГДП, непосредственно изменяющая момент количества движения рабочей жидкости Лопасть или часть лопасти лопастного колеса ГДП, которая допускает поворот относительно колеса Лопасть лопастного колеса ГДП с эквидистантными поверхностями лицевой (3.10) и тыльной сторон (3.11) Лопасть лопастного колеса ГДП с пространственной средней поверхностью (3.15) Лопасть лопастного колеса ГДП с цилиндрической средней поверхностью Лопасть лопастного колеса ГДП с плоской средней поверхность» Плоская лопасть со средней поверхностью, проходящей через ось вращения ГДП Плоская лопасть Г ДМ, у которой кромка входа и выхода потока находится сзади линии соединения лопасти с наружным тором (3.5) (по направлению вращения) |

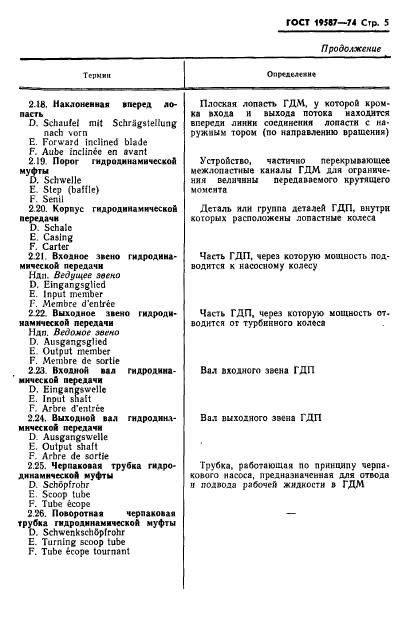

ГОСТ 19587-74 Стр. 5
Термин Определяй*
Продолжение
|
218. Наклоненная вперед лопасть D. Schaufel mit Schragstellung nach vorn E. Forward inclined blade F. Aube inclincc en event 2.19 Порог гидродинамической “TW„e E. Step (bailie) F. Senil 2.20. Корпус гидродинамическое передачи D. Schalc E. Casing F. Carter 221 Входное звено гидродинамической передачи Ндп. Ведущее звено D. Eingangsglicd E. Input member Г. Membre d’entree 222. Выходное звено гидродинамической передачи Ндп. Ведомое звено D. Ausgangsglied E. Output member F. Membre dc sortie 2.23. Входной вал гидродинамической передачи D. Eirigangswelle E. Input shaft F. Arbre d’enlree 2.24. Выходной вал гмдродинл-мкческой передачи D. Ausgangswelle E. Output shaft F. Arbre de sortie 2.25. Черпаковая трубка гидродинамической муфты D. Schopfrohr E. Scoop tube F. Tube ёсоре 2.26. Поворотная черпаковая трубка гидродинамической муфты D. Schwenkschftpfrohr E. Turning scoop tube F. Tube бсоре tournant |
Плоская лопасть Г ДМ, у которой кромка входа н выхода потока находится впереди линии соединения лопасти с наружным тором (по направлению вращения) Устройство, частично перекрывающее межлоластные каналы ГДМ для ограничения величины передаваемого крутящего момента Деталь или группа деталей ГДП. внутри которых расположены лопастные колеса Часть ГДП, через которую мощность подводится к насосному колесу Часть ГДП, через которую мощность от. водится ог турбинного колеса Вал входного звена ГДП Вал выходного звена ГДП Трубка, работающая по принципу черпа-кового насоса, предназначенная для отвода и подвода рабочей жидкости » ГДМ |

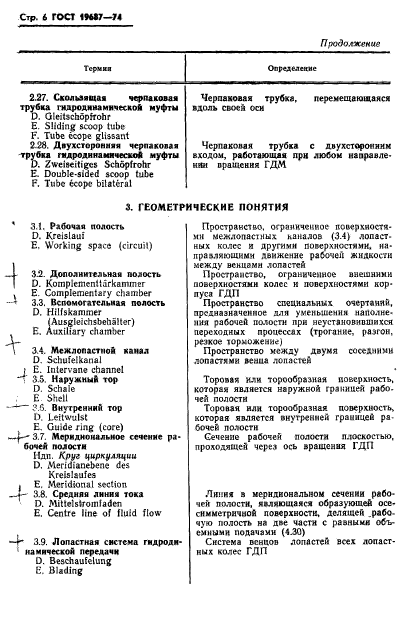

Стр. 6 ГОСТ 194*7—74
Продолжение
|
3.1. Рабочая полость
D. Kreislaui E. Working space (circuit) -I Л -V 3.2 Дополни!ельная полость D. Komplementlarkammer E. Complementary chamber 3.3. Вспомогательная полость D. Hilfskammer E. Auxiliary chamber 3.4. Межлопаспюй канал D. Schut’elkanal j E. Intervane channel *T 3.5. Наружный тор D. Schale E Shell 1— ?.G. Внутренний тор D. LettwuUl E. Guide ring (core) 3.7. Меридиональное сечеиие рабочей полости Ндп. Круг циркуляции D. Meridianebene des Kreislaufes E. Meridional section 3.8. Средняя линия тока D. Mittelstromfaden E. Centre line of fluid flow -4″ 3.9. Лопастная система гидроди-‘ намической передачи D. Beschaufelung E. Blading |
Пространство, ограниченное поверхности-ми межлопасшых каналов (3.4) лопастных колес и другими поверхностями, направляющими движение рабочей жидкости между венцами лопастей Пространство, ограниченное внешними поверхностями колес и поверхностями корпуса ГДП Пространство специальных очертаний, предназначенное для уменьшения наполнения рабочей полости при неустановипшихся переходных процессах (троганне, разгон, резкое торможение) Пространство между двумя соседними лопастями венца лопастей Торовая или торообразиая поверхность, которая является наружной границей рабо. чей полости Торовая или торообразная поверхность, которая является внутренней границей ра- бочей ПОЛОСТИ Сечение рабочей полости плоскостью, проходящей через ось вращения ГДП Лиим в меридиональном сечении рабочей полости, являющаяся образующей осе-симмегричиой поверхности, делящей .рабочую полость на две части с равными объ-емными подачами (4-30) Система венцов лопастей всех лопастных колес ГДП |
Продолжение

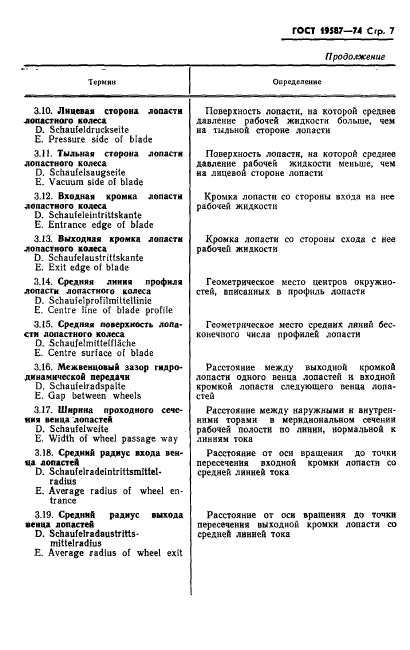

ГОСТ 19587-74 С г р. 7
Термин Определение
|
3.10. Лицевая сторона лопасти лопастного колеса D. Schaufeldruckseite E. Pressure side of blade 3.11. Тыльная сторона лопасти лопастного колеса D. Schaufelsaugseite E. Vacuum side of blade 3.12. Входная кромка лопасти лопастного колеса D. SchaufeleintriUskante E. Entrance edge of blade 3.13. Выходная кромка лопасти лопастного колеса D. Schaufelaustrittskanfe E. Exit edge ol blade 3.14. Средняя линия профиля лопасти лопастного колеса D. SchauiclprofilmiUcllinic E. Centre line of blade profile 3.15. Средняя поверхность лопасти лопастного колеса D. SchaufelmittelflSche E. Centre surface of blade 3.16. Межвенцовый за юр гидродинамической передачи D. Schaulelradspalte E. Gap between wheels 3.17. Ширина проходного сечения венца лопастей D. Schaufelweite E, Width of wheel passage way 3.18. Средний радиус входа венка лопастей D. Schaufelradeintrittsmittel-radius E. Average radius of wheel entrance 3.19. Средний радиус выхода •chiu лопастей D. Schaufelradaustritts-mittelradrus E. Average radius of wheel exit |
Поверхность лопасти, на которой среднее давление рабочей жидкости больше, чем на тыльной стороне лопасти Поверхность лопасти, на которой среднее давление рабочей жидкости меньше, чем на лицевой стороне лопасти Кромка лопасти со стороны входа иа нее рабочей жидкости Кромка лопасти со стороны схода с нее рабочей жидкости Геометрическое место центров окружностей, вписанных d профиль лопасти Геометрическое место средних линий бесконечного числа профилей лопасти Расстояние между выходной кромкой лопасти одного венца лопастей к входной кромкой лопасти следующего венца лопастей Расстояние между наружными и внутренними торами в меридиональном сечении рабочей полости по линии, нормальной к линиям тока Расстояние от оси вращения до точки пересечения входной кромки лопасти со средней линией тока Расстояние от оси вращения до точки пересечения выходной кромки лопасти со средней линией тока |

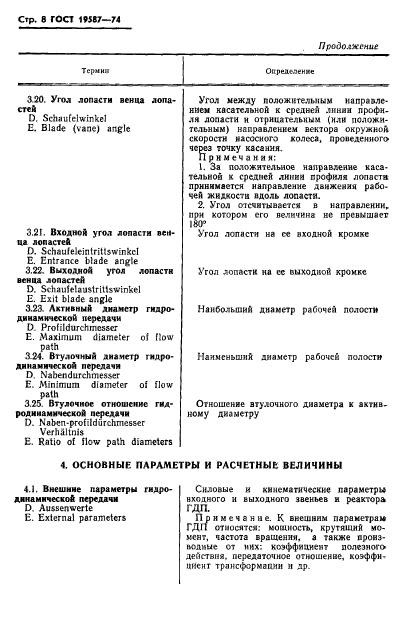

Стр. 8 ГОСТ 19ДО—74
Термин Определение
Продолжение
|
3 20, Угол лопасти венца лопастей D. Schsiufelwinkel E. Blade (vane) angle 3.21. Входной угол лопасти венца лопастей D. Schaufeleintrittswinkcl E. Entrance blade angle 3.22. Выходной угол лопастн венпа лопастей D. SchaufelaustriUswinkel E. Exit blade angle 3.23 Активный диаметр гидродинамической передачи D. Profildurchmcsser E. Maximum diameter of flow path 3-24. Втулочный диаметр гидродинамической передачи D. Nabendurchmesser E. Minimum diameter of flow path 3.25. Втулочное отношение гидродинамической передачи D. Naben-profildurchmcsser Verhdltnis E. Ratio of flow path diameters |
Угол между положительным направлением касательной к средней линии профиля лопасти и отрицательным (или положительным) направлением вектора окружной скорости насосного колеса, проведенного через точку касания. Примечания: 1. За положительное направление касательной к средней линии профиля лопасти принимается направление движения рабочей жидкости вдоль лопасти. 2. Угол отсчитывается в направлении, ngH^ котором его величина не превышает Угол лопасти на се входной кромке Угол допасти но сс выходной кромке Наибольший диаметр рабочей полости Наименьший диаметр рабочей полости Отношение втулочного диаметра к активному диаметру |
4. ОСНОВНЫЕ ПАРАМЕТРЫ И РАСЧЕТНЫЕ ВЕЛИЧИНЫ
|
4.1. Внешние параметры гидродинамической передачи и кинематические параметры выходного звеньев и реактора D. Aussenwerte E. External parameters |
Силовые входного н ГДП. Примечание. К внешним параметрам ГДГ1 относятся: мощность, крутящий момент, частота вращения, а также пронз-лодиые от иях: коэффициент полезного действия, передаточное отношение, коэффициент трансформации и др. |

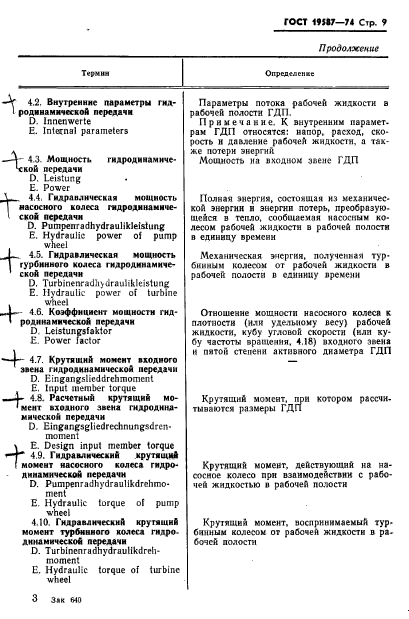

ГОСТ 19М7—74 Стр. 9
Продолжение
|
-Ar 4.2. Внутренние параметры гнд-1 родинаммческой передачш TVd.xhh
Определение D. Innenwerte E. Internal parameters Л — 4.3. Мощность кой передачи D. Leistung E. Power 4.4. Гидравлическая мощность насосного колеса гидродинамической передачи D. Pumpenradhydraulikleistung E. Hydraulic power ot pump wheel 4.5. Гидравлическая мощность турбинного колеса гидродинамической передачи D. Turbinenradliytiraulikleistung E. Hydraulic power of tuxbir wheel 4.6. Коэффициент мощности гид родинамической передачи D. Leistunesfaktor E. Power factor гидродмиамиче- f: +
ne 4- 4.7. Крутящий момент «полного звена гидродинамической передачи D. Eir.gangslicddrchmomcnt E. Input member torque -h 4.8. Расчетный крутящий момент входного двена гидродинамической передачи D. Eingangsgliedrechnungsdren-moment E. Design input member torque ± 4.9. Гидравлический крутящий момент насосного колеса гидродинамической передачи D. Pumpenradhydraulikdrohmo-ment E. Hydraulic torque of pump wheel 4.10. Гидравлический крутящий момент турбинного колеса гиаро-динамической передачи D. Turbinenradhydraulikdreh-moment E. Hydraulic torque of turbine wheel |
Параметры потока рабочей жидкости а рабочей полости ГДП. Примечание. К внутренним параметрам ГДП относятся: напор, расход, скорость н давление рабочей жидкости, а также потери энергий Мощность на входном эвене ГДП Полная анергия, состоящая из механической энергии н энергии потерь, преобразующейся в тепло, сообщаемая насосным колесом рабочей жидкости в рабочей полости в единицу времени Механическая энергия, полученная турбинным колесом от рабочей жидкости в рабочей полости в единицу времени Отношение мощности насосного колеся к плотности (или удельному весу) рабочей жидкости, кубу угловой скорости (или кубу частоты вращения. 4.18) входного звена и пятой степени активного диаметра ГДП Крутящий момент, при котором рассчитываются размеры ГДП Крутящий момент, действующий ка насосное колесо прн взаимодействии с рабочей жидкостью в рабочей полости Крутящий момент, воспринимаемый турбинным колесом от рабочей жидкости в рабочей полости |
3 3«K MO

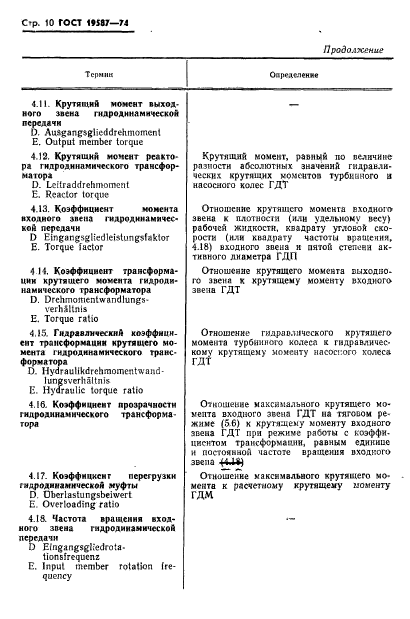

С*р. 10 ГОСТ 19587-74
Продолжение
Термин Определение
|
4. II Крутящий момент выходного звена гидродинамической передачи D. Auagangsglieddrehmomcnl E. Output member torque 4.12. Крутящий момент реактора гидродинамического трансформатора D. Ldlraddrelimoment E. Reactor torque 4.13. Коэффициент момента нхолиого эпема гидродинамической передачи D Eingangsgliedleislungsfaktor Е. Torque factor 4 14. Коэффициент трансформации крутящего момента гидродинамического грянсформатора D. Drehmonientwandlungs-verhlttnls E. Torque ratio 4.15. Гидравлический коэффициент трансформации крутящего момента гидродинамического трансформатора D. Hydraullkdrchmomejitwand-lungsverhaltnis E. Hydraulic torque ratio 4.16. Коффицнеит прозрачности гидродинамического трансформатора 4.17. Коэффициент перегрузки гидродинамической муфты D. Oberlastungsbeiwert E. Overloading ratio 4.1& Частота вращения входного звена гидродинамической передачи D ElngangsgKedrota-tionsfrequenz Е. Inpul member rotation frequency |
Крутящий момент, равный по величине разности абсолютных значений гидравлических крутящих моментов турбинного а насосного колес ГДТ Отношение крутящего момента входного звена к плотности (или удельному нес у) рабочей жидкости, квадрату угловой скорости (или квадрату частоты вращения, 4.18) входного звена и пятой степени активного диаметра ГДП Отношение крутящего момента выходного звена к крутящему моменту входного звена ГДТ Отношение гидравлического крутящего момента турбинного колеей к гидравлическому крутящему моменту насосгого колеса Отношение максимального крутящего момента входного звена ГДТ на тяговом режиме (56) к крутящему моменту входного звена ГДТ при режиме работы с коэффициентом трансформации, равным единице и постоянной частоте вращения входного звена ti.U) Отношение максимального крутящего момента к расчетному крутящему г.’оменту ГДМ |

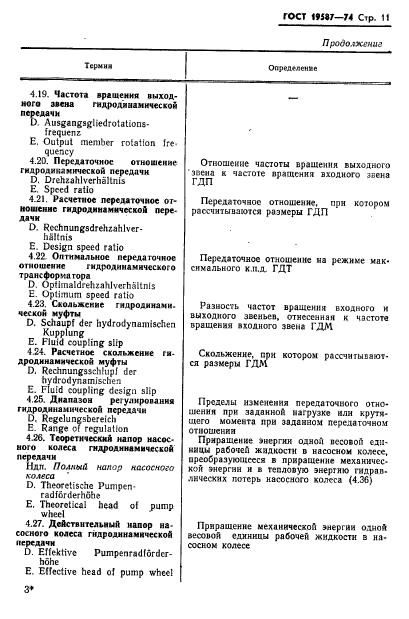

ГОСТ l*J«7—74 Cip. II
Тсрмия Определение
Продолжение
|
4.19. Частота вращения выходного звена гидродинамической передачи D Ausgangsgliedrotations-frequenz Е. Output member rotation frequency 4.20. Передаточное отношение гидродинамической передачи D. Drehzahlverhaltnis E. Speed ratio 4.21. Расчетное передаточное ог-ношение гидродинамической передачи D. Rcchnungsdrehzahlver-hfiltnis E. Design speed ratio 4.22 Оптимальное передаточное отношение гидродинамического трансформатора D. Optimaldrehxahlverhaltnls E. Optimum speed ratio 4.23. Скольжение тидродииамн. ческой муфты D. Schaupf der hydrodynamischen Kupplung E. Fluid coupling slip 424. Расчетное скольжение гидродинамической муфты D. Rcchnungssdilupf der hydrodynemischen E. Fluid coupling design slip 4.25. Диапазон регулирования гидродинамической передачи D. Regclungsbereicb E. Range of regulation 4.26. Теоретический напор насосною колеса гидродинамической передачи Ндп. Полный напор насосного колеса D. Theoretischc Pumpen-radforderhohe E. Theoretical head of pump wheel 4.27. Действительный напор насосного колеса гидродинамической передачи D. Effektivc Pumpenradfordcr-hohe E. Effective head of pump wheel |
Отношение частоты вращения выходного ‘десна к частоте вращения входного звена ГДП Передаточяое отношение, при котором рассчитываются размеры ГДП Передаточное отношение на режиме максимального к.п.д. ГДТ Разность частот вращения входного и выходного звеньев, отнесенная к частоте вращения входного звена Г ДМ Скольжение, при котором рассчитываются размеры ГДМ Пределы изменения передаточного отношении при заданной нагрузке или крутящего момента при заданном передаточном отношения Приращение энергии одной весовой единицы рабочей жидкости в насосном колесе, преобразующееся в приращение механической энергии и в тепловую энергию гидравлических потерь насосного колеса (4.36) Приращение механической энергии одной весовой единицы рабочей жидкости в насосном колесе |
3*

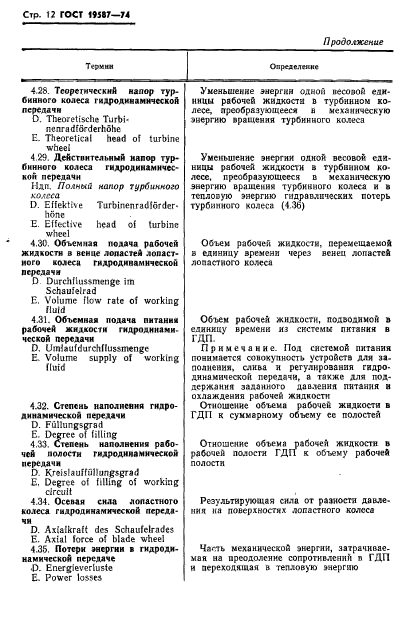

Стр. 12 ГОСТ 19517-74
Терикм Определение
Продолжение
|
4.28. Теоретический напор турбинного колеса гидродинамической передачи D. Theoretischc Turbi-nenradtorderhohe E. Theoretical heed of turbine wheei 4.29. Действительный напор турбинного колеса гидродинамической передачи Ндп. Полный напор турбинного колеса D. Effektive Turbinenradfordcr-hone E. Effective head of turbine wheel 4.30. Объемная подача рабочей жидкости в венце лопастей лопастного колеса гидродинамической передачи D DurcMlusMtiengc iin Schaufelrad Е. Volume How rate of working fluid 4.31. Объемная подача питания рабочей жидкости гидродииами-ческой передачи D. Umtaufdurchflussmenge E. Volume supply of working fluid 4.32. Степень наполнения гидродинамической передачи D. Fiilkingsgrad E. Degree of filling 4.33. Степень наполнения рабочей полости гидродинамической передачи D. KreislaufffillungsgTad E. Degree of filling of working circuit 4.34. Осевая сила лопастного колеса гидродинамической передачи D. Axialkraft des Schaufelrades E. Axial force of blade wheel 4.35. Потерн энергии в гидродинамической передаче ■D. Energieverluste Е. Power losses |
Уменьшение энергии одной «егозой единицы рабочей жидкости в турбинном колесе, преобразующееся ь механическую энергию вращения турбинного колеса Уменьшение энергия одной весовой единицы рабочей жидкости в турбинном колесе. преобразующееся в механическую энергию вращения турбинного колеса н в тепловую энергию гидравлических потерь турбинного колеса (4 36) Объем рабочей жидкости, перемещаемой в единицу времени через венец лопастей лопастного колеса Объем рабочей жидкости, подаодимой в единицу времени из системы питания в ГДП. Примечание. Под системой питания понимается совокупность устройств дли за. полпенни, слива и регулирования гидродинамической передачи, а также для поддержания заданного давления питания н охлаждения рабочей жидкости Отношение объема рабочей жидкости в ГДП к суммарному объему ее полостей Отношение объема рабочей жидкости в рабочей полости ГДГГ к объему рабочей полости Результирующая сила от разности давления на поверхностях .топаетного колеса Часть механической энергии, затрачиваемая на преодоление сопротивлений в ГДП и переходящая в тепловую энергию |

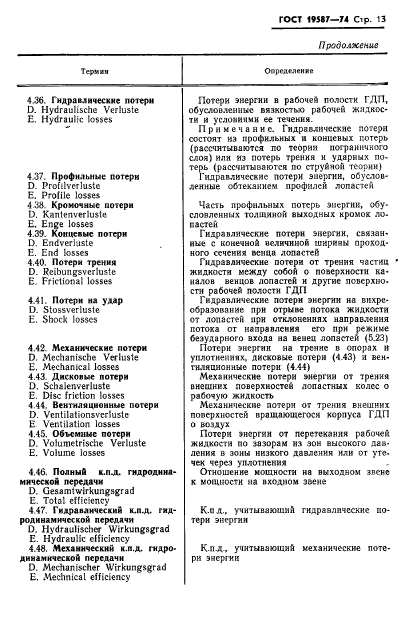

ГОСТ 19587-74 Op. 13
Продолжение
Термин Определение
|
4.36. Гидравлические потери D. Hydraulische Verlusle E. Hydraulic losses 4.37. Профильные потери D. Profilverluste E. Profile losses 4-38. Кромочные потери D. Kantenverluste E. Enge losses 4.39. Концевые потери D. Endverluste E. End losses 4.40. Потери трения D. Rcibungsverluste E. Frictional losses 4.41. Потери иа удар D. Stossverluste E. Shock losses 4.42. Механические потери D. Mcehanischc Verlusle E. Mechanical losses 4.43. Дисковые потери D. Schalenverluste E. Disc friction losses 4 44. Вентиляционные потери D. Venlilationsvcrluste E Ventilation lasses 4.45. Объемные потери D. Volumetrische Verluste E. Volume losses 4.46. Полный i.nj. гидродинамической передачи D. Gesamiwirkungsgrad E. Total efficiency 4 47. Гидравлический к.п.д. гидродинамической передачи D. Hydraulische» Wirkungsgrad E. Hydraulic efficiency 4.48. Механический к.п.д. гидродинамической передачи D. Mechanischer Wirkungsgrad E. Mechnical efficiency |
Потери энергии в рабочей полости ГДП, обусловленные вязкость» рабочей жидкости и условиями ее течения. Примечание. Гидравлические потерн состоят из профильных и концевых потерь (рассчитываются по теории пограничного слоя) или из потерь трения и ударных потерь (рассчитываются по струйной теории) Гидравлические потери энергии, обусловленные обтеканием профилей лопастей Часть профильных потерь энергии, обусловленных толщиной выходных кромок ло-пастей Гидравлические потерн энергии, связанные с конечной величиной ширины проходного сечения венца лопастей Гидравлические потери от трения частиц • жидкости между собой о поаерхносги каналов венцов лопастей и другие поверхности рабочей полости ГДП Гидравлические потерн энергии на вихре-образоваиие при отрыие потока жидкости от лопастей при отклонениях направления потока ог направления его при режиме безударного входа на венец лопастей (5.23) Потери энергии на трение в опорах и уплотнениях, дисковые потерн (4.43) и вентиляционные потери (4.44) Механические потери энергии от трения внешних поверхностей лопастных колее о рабочую жидкость Механические потери от трения внешних поверхностей вращающегося корпуса ГДП о воздух Потери энергии от перетекания рабочей жидкости по зазорам из .зон высокого давления в зоны низкого давления или от утечек через уплотнения Отношение мощности иа выходном злене к мощности на входном зэене К.пд., учитывающий гидравлические потери энергии Кпд., учитывающий механические потери энергии |

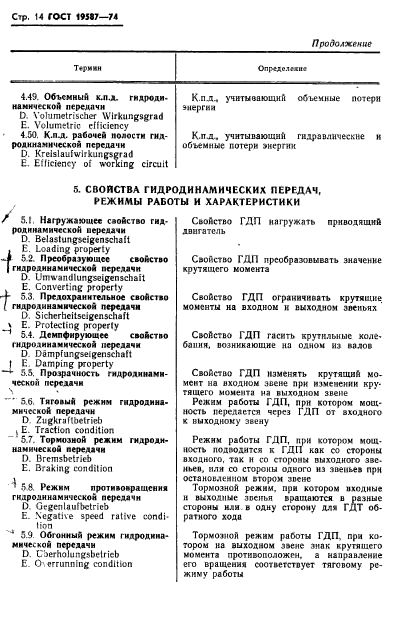

Стр. 14 ГОСТ 1*517—74
Продолжение
|
Т*риаи |
Ооредслепм |
|
4.49. Объемный кл.д. гидродинамической передачи D. Volumetrischer Wirkungsgrad E. Volumetric efficiency 4.50. К.пд. рабочей полости гидродинамической передачи D. Krelslaufwlrkungsgrad E. Efficiency of working circuit |
Кпд, учитывающий объемные потери анергии К.пл.. учитывающий гидравлические и объемные потери энергии |
5. СВОЙСТВА ГИДРОДИНАМИЧЕСКИХ ПЕРЕДАЧ, РЕЖИМЫ РАБОТЫ И ХАРАКТЕРИСТИКИ
/ 5.1 Нагружающее свойство гидродинамической передачи
Свойство ГДП нагружать двигатель
приводящий
D. Bela$tung»cigen$chaft . Е. Loading property -J 5-2. Преобразующее свойство I гидродинамической передачи
Свойство ГДП преобразовывать значение крутящего момента
Свойство ГДП ограничивать крутящие моменти иа входном к выходном звеньях
D. Umwandlungseigenschait
tE. Converting property
Свойство ГДП гасить крутильные колебания, возникающие на одном из валов
5.3. Предохранительное свойство гидродинамической передачи I). Sicherhcitscigenschaft
* Е. Protecting property
5.4. Демпфирующее свойство гидродинамической передачи D Dampfungseigenschaft | Е. Damping property “*■ 5.5. Прозрачность гидродинамической передачи
Свойство ГДП изменять крутящий момент на входном звене при изменении крутящего момента на выходном звене Режим работы ГДП, при котором мощность передастся через ГДП от входного к выходному звену
5.6. Тяговый режим гидродинамической передачи
D Zugkraftbetricb _jE. Traction condition
5.7. Тормозной режим гидродинамической передачи
D. Brcmsbetrieb
E. Braking condition
* 5А Режим лротивовращения гидродинамической передачи
D Gcgcnlaufbetricb Е. Negative speed rative condition
^ 5.9 Обюниый режим гидродинамической передачи
D. Cberholungsbelricb
E. Overrunning condition
Режим работы ГДП, при котором мощность подводится к ГДП как со стороны входного, так и со стороны выходного звс. ньев, илн со стороны одного из звеньев при остановленном втором звене Тормозной режнм. при котором входные и выходные звенья вращаются в разные стороны иди в одну сторону дл» ГДТ обратного хода
Тормозной режнм работы ГДП. при котором ка выходном звене знак крутящего момента противоположен, а направление его вращения соответствует тяговому режиму работы

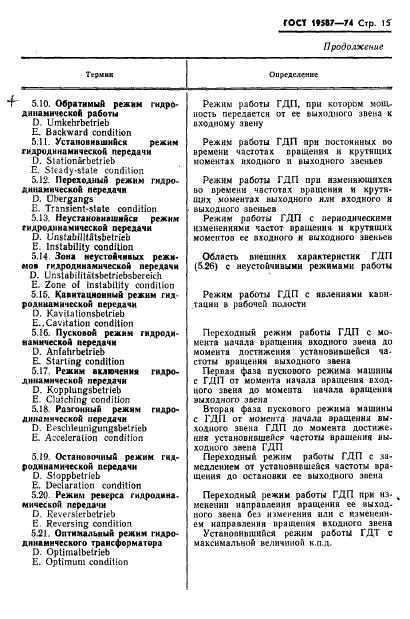

ГОСТ 1*Я7—74 Стр. 1S
Терпка Определение
Продолжение
|
Т 5.10. Обратимый режим гидродинамической работы D. Umkchrbetrieb E. Backward condition 5.11. Установившиеся режим гидродинамической передачи D. Stationarbetrleb E. Steady-state condition 5.12. Переходный режим гидродинамической передачи D. Ubergangs E. Transient-state condition 5.13. Неусганоаиашийся режнм гидродинамической передачи D. UnsJabllitatsbetrieb E. Instability condition 5.14 Зона неустойчивых режимов гидродинамической передачи D. Unslabilitatsbetricbsbercich E. Zone of Instability condition 5.15. Кавитационный режнм гидродинамической передачи I). Kavitationsbetrieb Е..Cavitation condition 5.16. Пусковой режим гидродинамической передачи D. Anfahrbetrieb E. Starting condition 5.17. Режим включения гидродинамической передачи D. Kopplungsbetrleb E. Clutching condition 5.18 Разгонный режим гидродинамической передачи D. E^schleunigiingsbetricb E. Acceleration condition 5.19. Остановочный режим гидродинамической передачи D. Stoppbetrieb E. Declaration condition 5.20 Режим реверса гидродинамической передачи D. Reversierbetrieb Е Reversing condition 551. Оптимальный режим гидродинамического трансформатора D. Optimalbeirieb E. Optimum condition |
