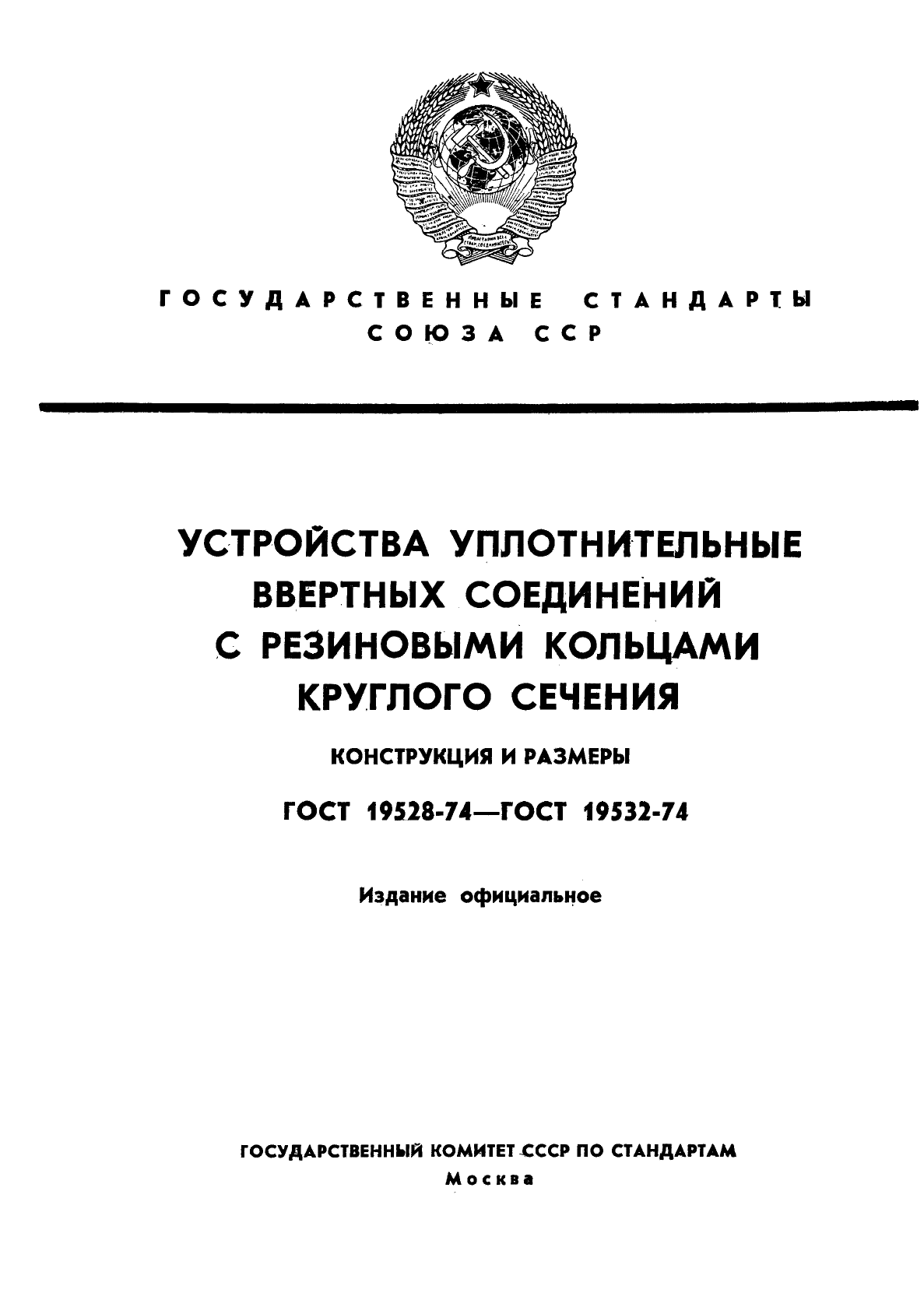

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

УСТРОЙСТВА УПЛОТНИТЕЛЬНЫЕ ВВЕРТНЫХ СОЕДИНЕНИЙ С РЕЗИНОВЫМИ КОЛЬЦАМИ КРУГЛОГО СЕЧЕНИЯ

КОНСТРУКЦИЯ И РАЗМЕРЫ ГОСТ 19528-74—ГОСТ 19532-74

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

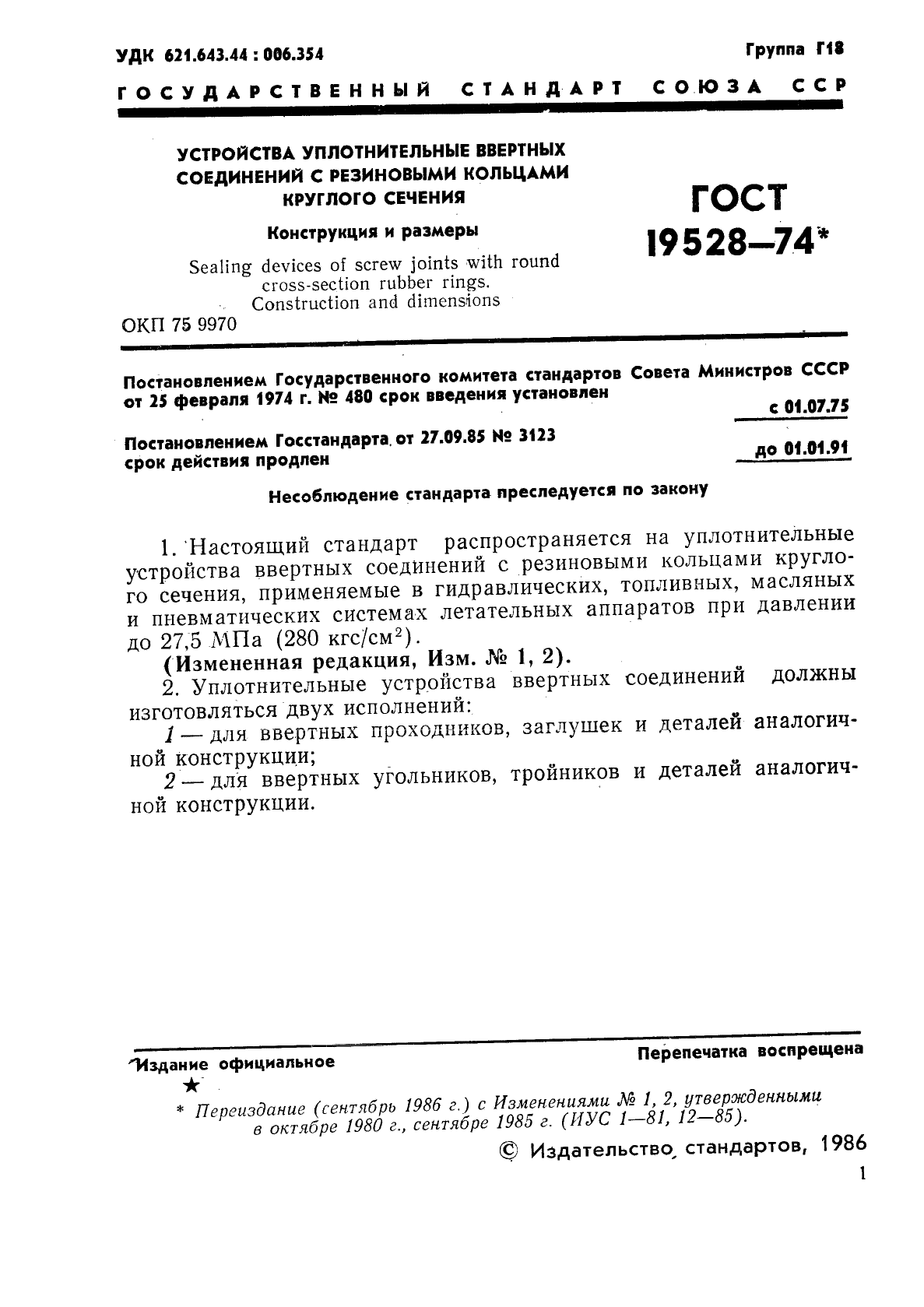

УДК 621.643.44 :006.354 Группа Г1в

Г О С У ДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УСТРОЙСТВА УПЛОТНИТЕЛЬНЫЕ ВВЕРТНЫХ СОЕДИНЕНИЙ С РЕЗИНОВЫМИ КОЛЬЦАМИ КРУГЛОГО СЕЧЕНИЯ

ГОСТ

19528-74

Конструкция и размеры

Sealing devices of screw joints with round cross-section rubber rings. Construction and dimensions

ОКП 75 9970

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 февраля 1974 г. № 480 срок введения установлен

с 01.07.7$

Постановлением Госстандарта от 27.09.85 № 3123

срок действия продлен до 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на уплотнительные устройства ввертных соединений с резиновыми кольцами круглого сечения, применяемые в гидравлических, топливных, масляных и пневматических системах летательных аппаратов при давлении до 27,5 МПа (280 кгс/см²).

(Измененная редакция, Изм. № I, 2).

2. Уплотнительные устройства ввертных соединений должны изготовляться двух исполнений:

1 — для ввертных проходников, заглушек и деталей аналогичной конструкции;

2 — для ввертных угольников, тройников и деталей аналогичной конструкции.

‘»Издание официальное Перепечатка воспрещена

★

* Переиздание (сентябрь 1986 г.) с Изменениями № 1, 2, утвержденными в октябре 1980 г., сентябре 1985 г. (ИУС 1—81, 12—85).

(§) Издательство, стандартов, 1986

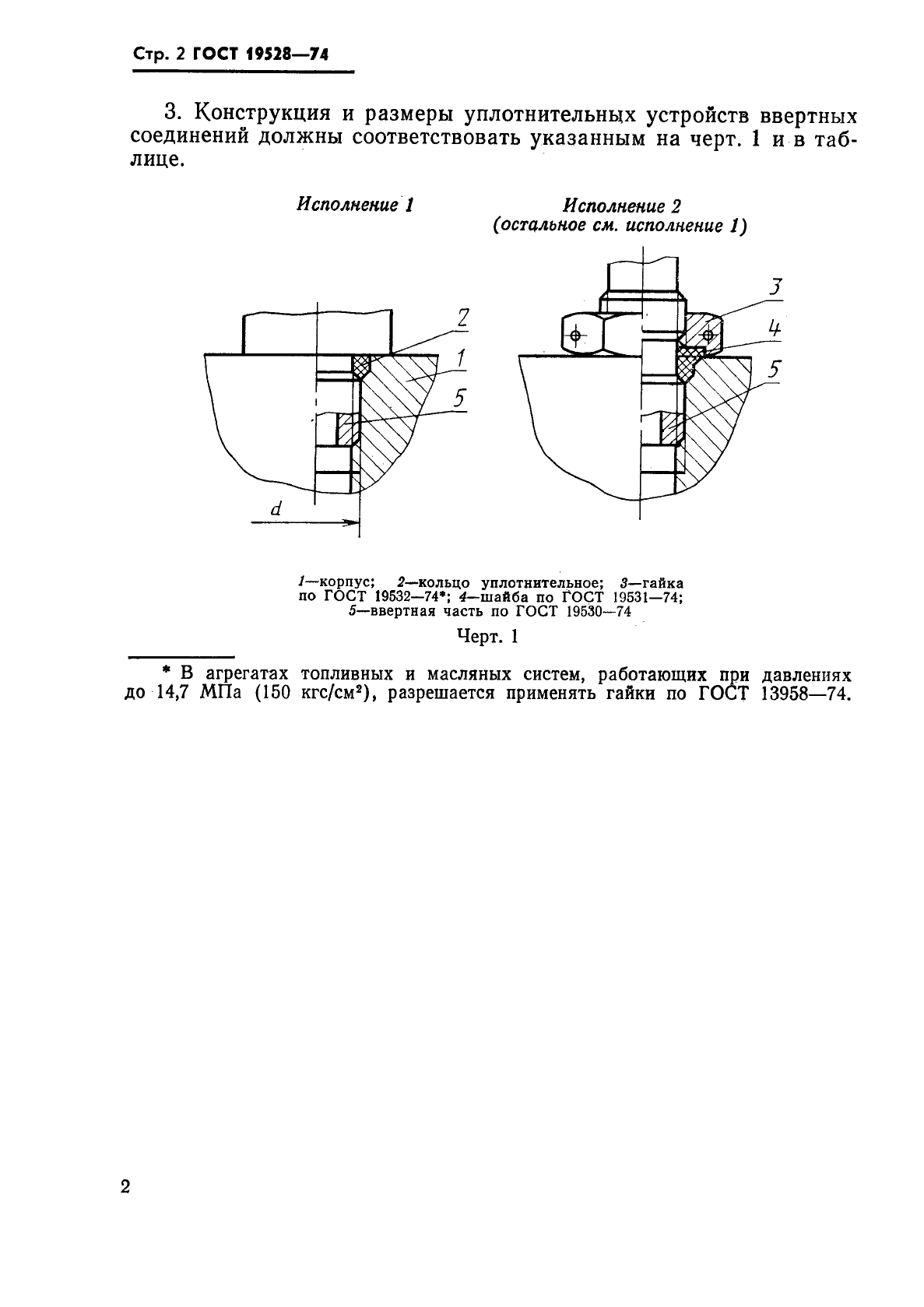

Стр. 2 ГОСТ 19528-74

3. Конструкция и размеры уплотнительных устройств ввертных соединений должны соответствовать указанным на черт. 1 и в таблице.

Исполнение1 Исполнение 2

(остальное см. исполнение 1)

1—корпус; 2—кольцо уплотнительное; 3—гайка по ГОСТ 19532-74¹; 4-шайба по ГОСТ 19531-74; 5—ввертная часть по ГОСТ 19530-74

Черт. 1

В агрегатах топливных и масляных систем, работающих при давлениях до 14,7 МПа (150 кгс/см²), разрешается применять гайки по ГОСТ 13958-74.

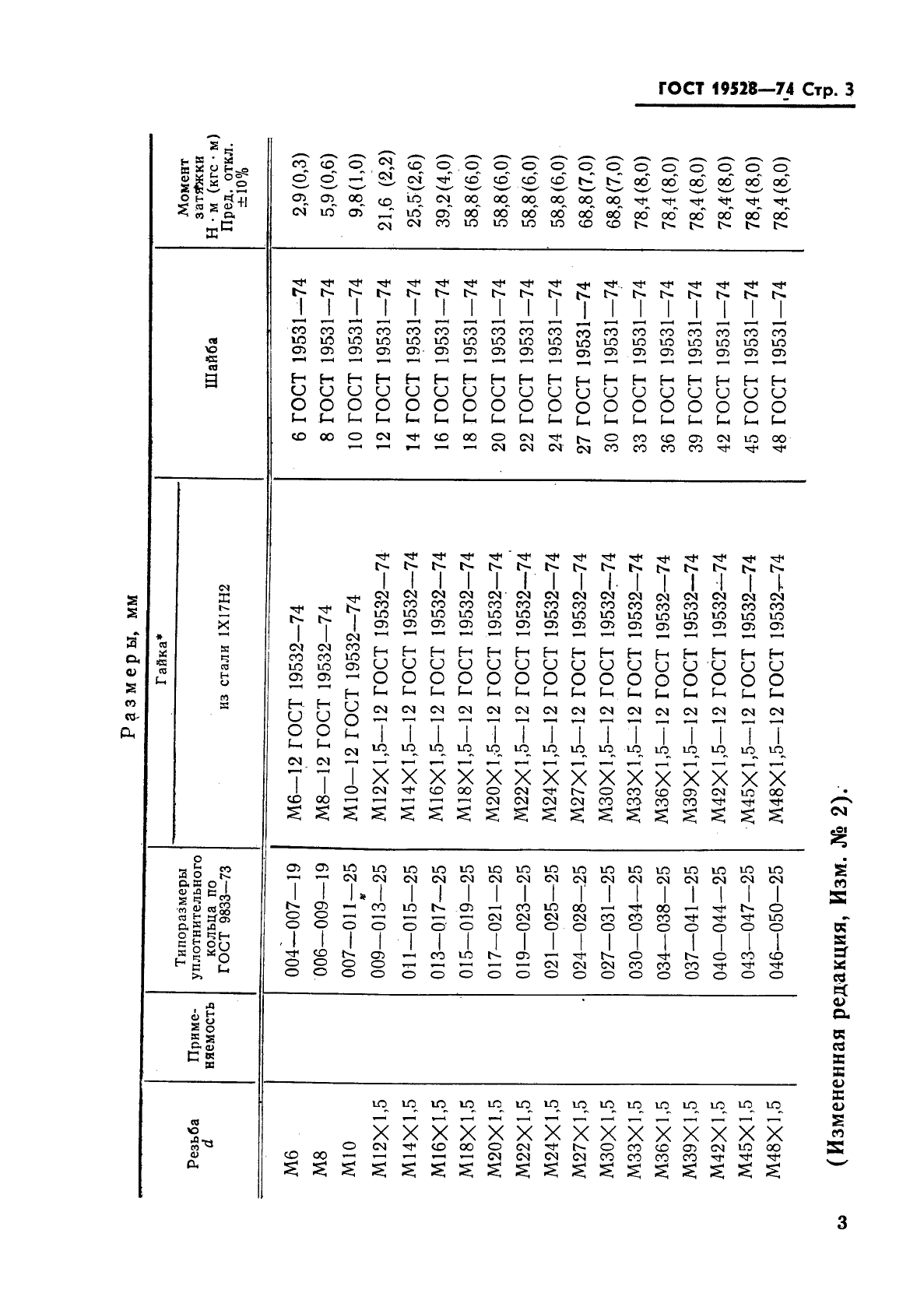

Размеры, мм

Резьба d	Приме няемость	Типоразмеры уплотнительного кольца по ГОСТ 9833—73	Г айка* из стали 1Х17Н2	Шайба	Момент затеки Н • м (кгс • м) Пред. откл. ±10%
т		004—007—19	Мб—12 ГОСТ 19532-74	6 ГОСТ 19531-74	2,9 (0,3)
М8		006—009—19	М8—12 ГОСТ 19532-74	8 ГОСТ 19531-74	5,9 (0,6)
мю		007—011—25	Ml0—12 ГОСТ 19532-74	10 ГОСТ 19531-74	9,8(1,0)
М12Х1.5		009—013—25	М12Х1.5—12 ГОСТ 19532-74	12 ГОСТ 19531-74	21,6 (2,2)
М14Х1.5		011—015—25	М14Х1,5—12 ГОСТ 19532-74	14 ГОСТ 19531-74	25,5(2,6)
М16Х1.5		013—017—25	М16Х1.5—12 ГОСТ 19532-74	16 ГОСТ 19531-74	39,2(4,0)
М18Х1.5		015—019—25	М18Х1.5—12 ГОСТ 19532-74	18 ГОСТ 19531-74	58,8(6,0)
М20Х1.5		017—021—25	М20Х1.5—12 ГОСТ 19532-74	20 ГОСТ 19531-74	58,8(6,0)
М22Х1.5		019—023—25	М22Х1.5—12 ГОСТ 19532-74	22 ГОСТ 19531-74	58,8(6,0)
М24Х1.5		021—025—25	М24Х1.5—12 ГОСТ 19532-74	24 ГОСТ 19531-74	58,8(6,0)
М27Х1.5		024—028—.25	М27Х1.5—12 ГОСТ 19532-74	27 ГОСТ 19531-74	68,8(7,0)
М30Х1.5		027—031—25	МЗОХ 1,5—12 ГОСТ 19532-74	30 ГОСТ 19531-74	68,8(7,0)
МЗЗХ1.5		030—034—25	МЗЗХ1.5—12 ГОСТ 19532-74	33 ГОСТ 19531-74	78,4(8,0)
М36Х1,5		034—038—25	М36Х1.5—12 ГОСТ 19532-74	36 ГОСТ 19531-74	78,4(8,0)
М39Х1,5		037—041—25	М39Х1.5—12 ГОСТ 19532-74	39 ГОСТ 19531-74	78,4(8,0)
М42Х1,5		040—044—25	М42Х1.5—12 ГОСТ 19532-74	42 ГОСТ 19531-74	78,4(8,0)
М45Х1.5		043—047—25	М45Х1.5—12 ГОСТ 19532-74	45 ГОСТ 19531-74	78,4(8,0)
М48Х1.5		046—050—25	М48Х1.5—12 ГОСТ 19532т—74	48 ГОСТ 19531-74	78,4(8,0)

(Измененная редакция, Изм. № 2).

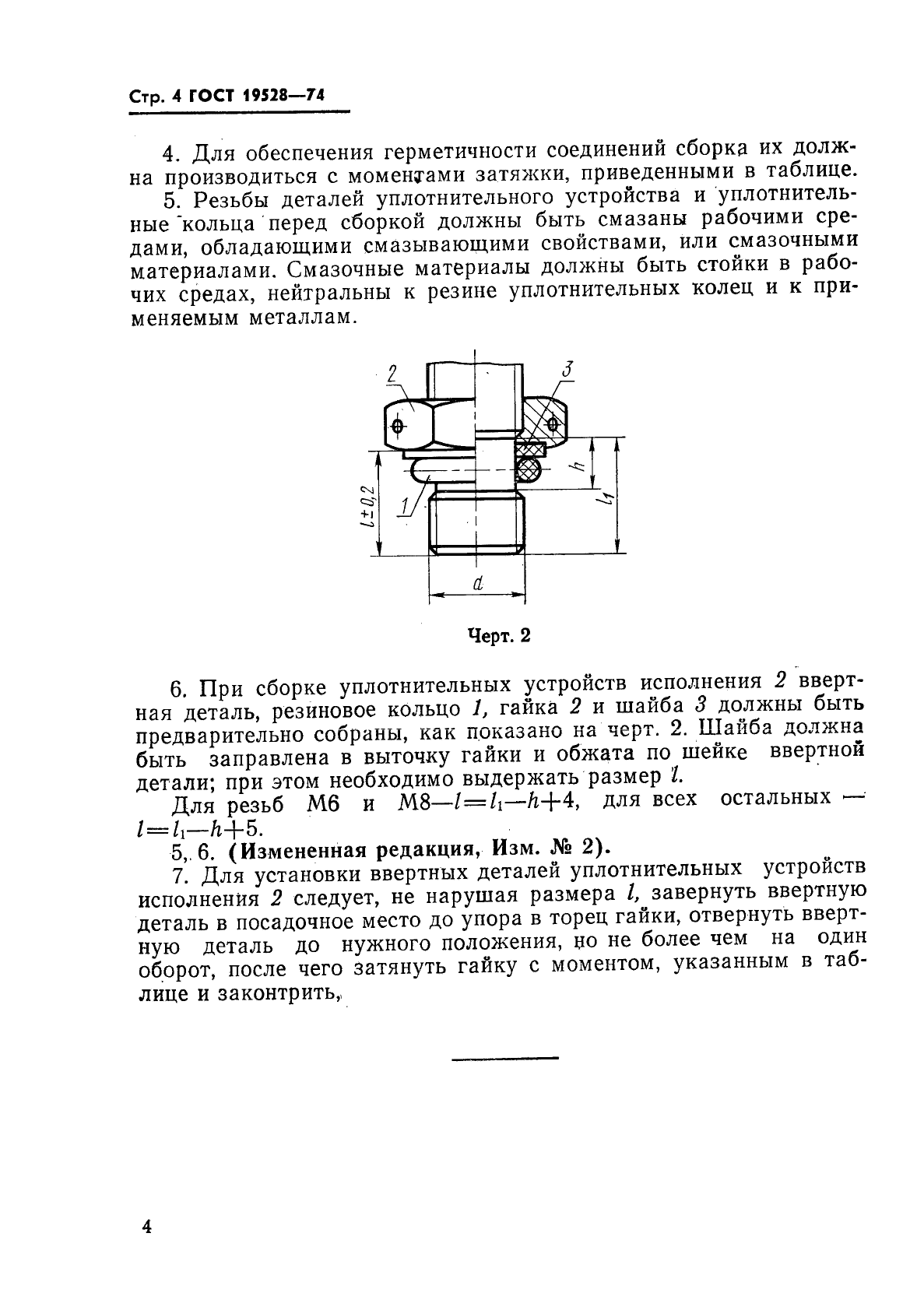

Стр. 4 ГОСТ 19528-74

4. Для обеспечения герметичности соединений сборка их должна производиться с моментами затяжки, приведенными в таблице.

5. Резьбы деталей уплотнительного устройства и уплотнительные‘кольца перед сборкой должны быть смазаны рабочими средами, обладающими смазывающими свойствами, или смазочными материалами. Смазочные материалы должны быть стойки в рабочих средах, нейтральны к резине уплотнительных колец и к применяемым металлам.

Черт. 2

6. При сборке уплотнительных устройств исполнения 2 вверт-ная деталь, резиновое кольцо 1, гайка 2 и шайба 3 должны быть предварительно собраны, как показано на черт. 2. Шайба должна быть заправлена в выточку гайки и обжата по шейке ввертной детали; при этом необходимо выдержать размер 1.

Для резьб Мб и М8—l—h—Л+4, для всех остальных — 1—1\—Л+5.

5, 6. (Измененная редакция, Изм. № 2).

7. Для установки ввертных деталей уплотнительных устройств исполнения 2 следует, не нарушая размера I, завернуть ввертную деталь в посадочное место до упора в торец гайки, отвернуть ввертную деталь до нужного положения, но не более чем на один оборот, после чего затянуть гайку с моментом, указанным в таблице и законтрить,,
