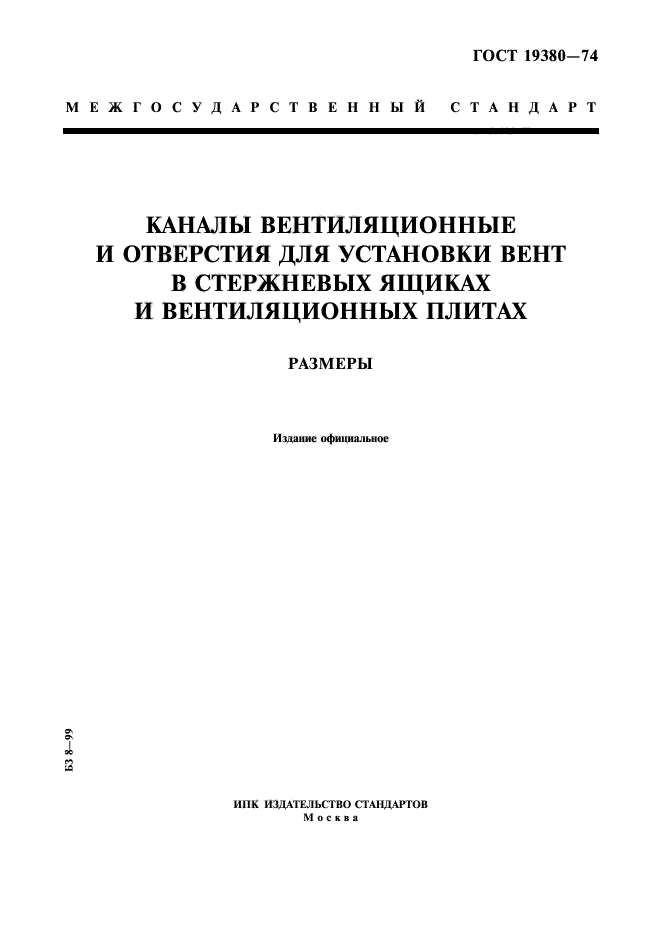

ГОСТ 19380-74

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАЛЫ ВЕНТИЛЯЦИОННЫЕ И ОТВЕРСТИЯ ДЛЯ УСТАНОВКИ ВЕНТ В СТЕРЖНЕВЫХ ЯЩИКАХ И ВЕНТИЛЯЦИОННЫХ ПЛИТАХ

РАЗМЕРЫ

Издание официальное

БЗ 8-99

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621.743.073-2:006.354    Группа    Г21

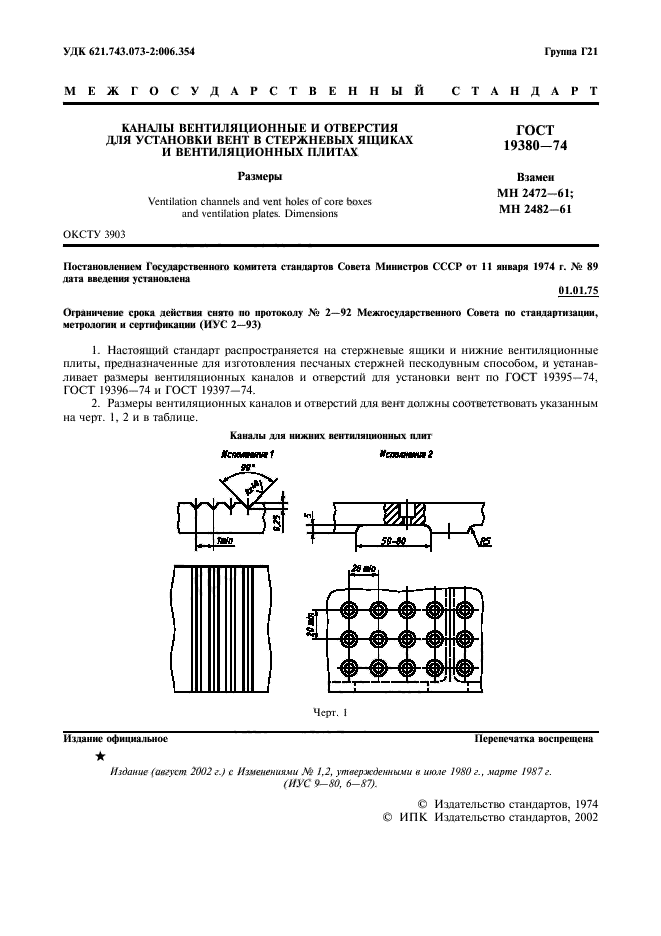

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАЛЫ ВЕНТИЛЯЦИОННЫЕ И ОТВЕРСТИЯ    ГОСТ

ДЛЯ УСТАНОВКИ ВЕНТ В СТЕРЖНЕВЫХ ЯЩИКАХ    101ЯП_74

И ВЕНТИЛЯЦИОННЫХ ПЛИТАХ    ⁷

Размеры    Взамен

МН 2472-61;

Ventilation channels and vent holes of core boxes

and ventilation plates. Dimensions    ^{МН    2482    61}

ОКСТУ 3903

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 января 1974 г. № 89 дата введения установлена

01.01.75

Ограничение срока действия снято по протоколу № 2—92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2—93)

1.    Настоящий стандарт распространяется на стержневые ящики и нижние вентиляционные плиты, предназначенные для изготовления песчаных стержней пескодувным способом, и устанавливает размеры вентиляционных каналов и отверстий для установки вент по ГОСТ 19395-74, ГОСТ 19396-74 и ГОСТ 19397-74.

2.    Размеры вентиляционных каналов и отверстий для вент должны соответствовать указанным на черт. 1,2ив таблице.

Каналы для нижних вентиляционных плит

Исполнение 2

50-80    ^ 20 min

Черт. 1

Исполнение 1 90°

Издание официальное ★

Перепечатка воспрещена

Издание (август 2002 г.) с Изменениями № 1,2, утвержденными в июле 1980 г., марте 1987 г.

(ИУС 9-80, 6-87).

© Издательство стандартов, 1974 © ИПК Издательство стандартов, 2002

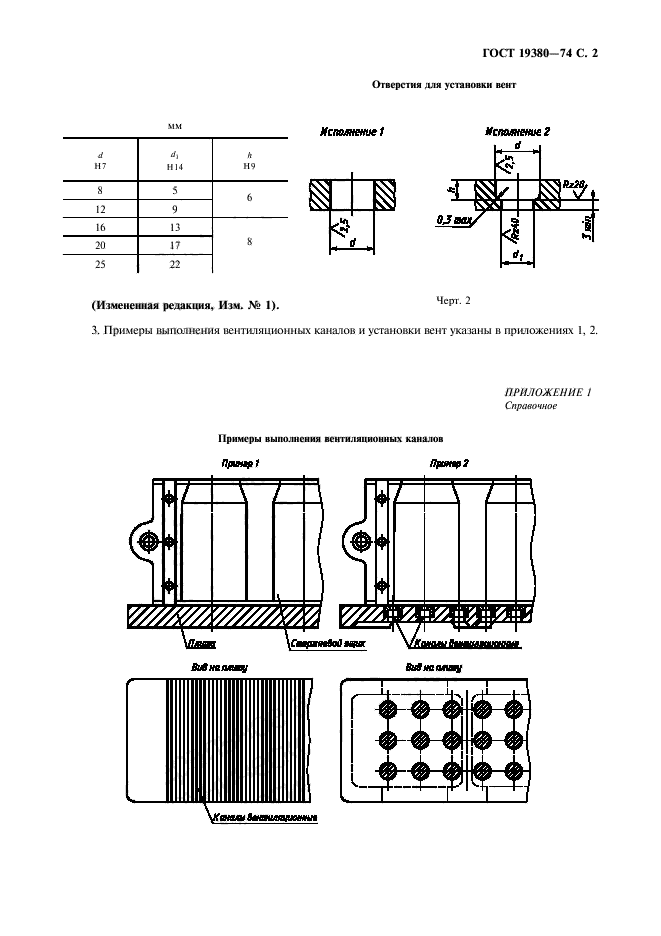

Отверстия для установки вент

Исполнение 1

мм

Исполнение 2

(Измененная редакция, Изм. № 1).

Черт. 2

3. Примеры выполнения вентиляционных каналов и установки вент указаны в приложениях 1, 2.

ПРИЛОЖЕНИЕ 1 Справочное

Примеры выполнения вентиляционных каналов Пример 1    Пример    2

\Каналы Вентиляционные

ПРИЛОЖЕНИЕ 2 Справочное

Редактор М.И. Максимова Технический редактор О.Н. Власова Корректор А.С. Черноусова Компьютерная верстка Е.Н. Мартемьяновой

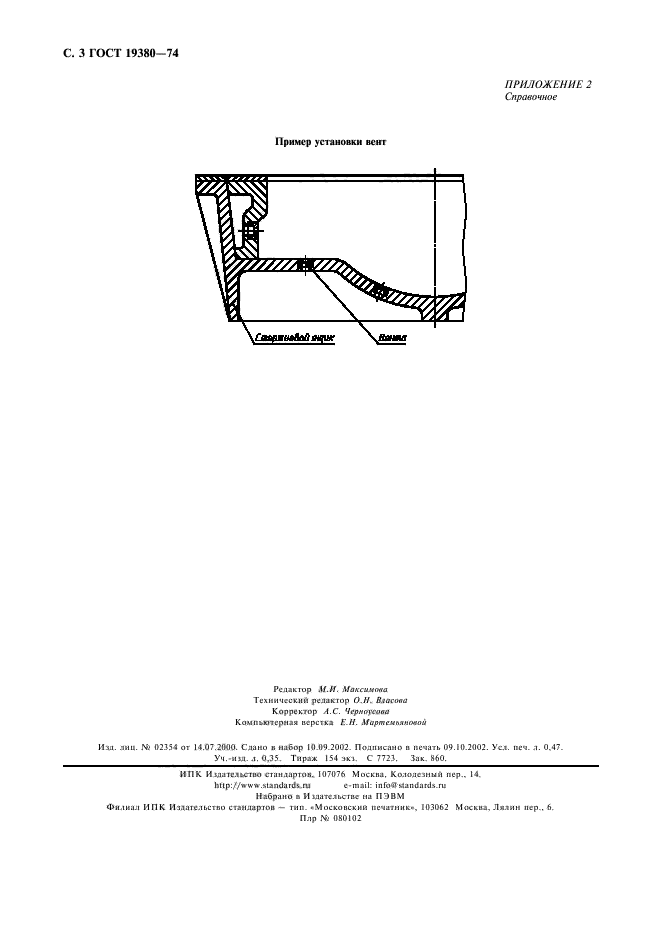

Пример установки вент
