ГОСТ 1908-88

Бумага конденсаторная. Общие технические условия

Заменяет ГОСТ 1908-82: Общие технические условия кроме п. 4.6

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 1908-88 в удобном формате. Узнать актуальный статус документа «Бумага конденсаторная. Общие технические условия» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.01.1990 23.09.1988 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

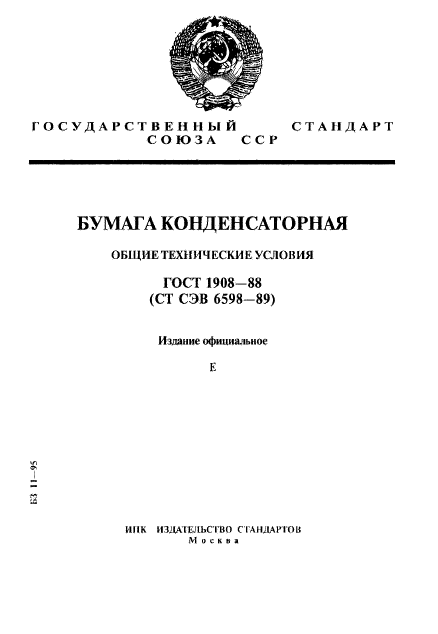

ГОСУДАРСТВЕННЫЙ    СТАНДАРТ

СОЮЗА ССР

БУМАГА КОНДЕНСАТОРНАЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 1908-88 (СТ СЭВ 6598-89)

И домне официальное

Е

*

I

К$ II

МИК ИЗДАТЕЛЬСТВО СТАНДАРТОВ М о с к в а

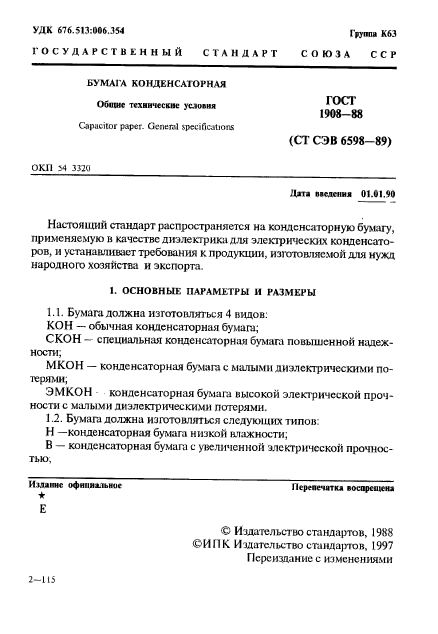

УДК 676.513:006.354    Группа    К63

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БУМАГА КОНДЕНСАТОРНАЯ Общие технические условия Capacitor paper, General specifications

ГОСТ 1908— 88 (CT СЭВ 6598-89)

---

ОКИ >4 3320

Дата ваедеииа 01.01.90

Настоящий стандарт распространяется на конденсаторную бумагу, применяемую в качестве диэлектрика для электрических конденсаторов, и устанавливает требования к продукции, изготовляемой для нужд народного хозяйств;» и экспорта.

I. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.    Бумага должна изготовляться 4 видов:

КОН — обычная конденсаторная бумага;

СКОН — специальная конденсаторная бумага повышенной надежности;

МКОН — конденсаторная бумага с малыми диэлектрическими потерями;

ЭМ КОН конденсаторная бумага высокой электрической прочности с малыми диэлектрическими потерями.

1.2.    Бумага должна изготовляться следующих типов:

Н —конденсаторная бумага низкой влажности;

В — конденсаторная бумага с увеличенной электрической прочностью.

М.манне офиииалыюе    Мереаечатка восарсиенл

★

Е

© Издательство стандартов, 1988 <&И11К Издательство стандартов, 1997 Переиздание с изменениями

2-115

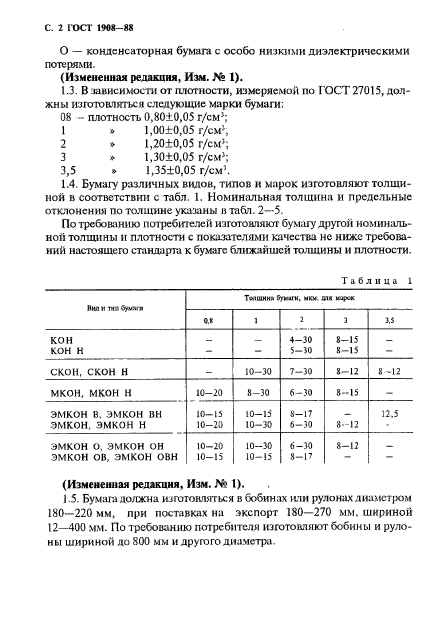

С. 2 1-ОСТ 1908—88

0    — конденсаторная бумага с особо низкими диэлектрическими потерями.

(Измененная редакция, Изм. № 1).

1.3.    В зависимости от плотности, измеряемой по ГОСТ 27015, должны изготовляться следующие марки бумаги:

08 — плотность 0,8010,05 г/см¹;

1    *    1,00±0,05    г/см¹,

2    >    1,20±0,05    г/см¹;

3    *    1,30±0,05    г/см¹;

3,5    *•    1,3510,05    г/см¹.

1.4.    Бумагу различных вилов, типов и марок изготовляют толщиной в соответствии с табл. 1. Номинальная толщина и предельные отклонения по толщине указаны в табл. 2—5.

По требованию потребителей изготовляют бумагу другой номинальной толщины и плотности с показателями качества не ниже требований настоящего стандарта к бумаге ближайшей толщины и плотности.

Таблица 1

Вкп и «в буиаш Той шин» Сумм, NKw. aw каре* 0.1 1 2 3 J.S КОН _ _ 4-30 8-15 _ кон н — — 5-30 8-15 — скон, скон н — 10-30 7-30 8-12 «-12 мкон, мкон н 10-20 8-30 6-30 8-15 — эмкон в. эмкон вн 10-15 10—15 8-17 _ 12.5 эм кон. эмкон н 10-20 10-30 6-30 8—12 • эмкон о. эмкон он 10-20 10-30 6-30 8-12 эмкон ов, эмкон овн 10-15 10-15 8-17 — —

(Измененная редакция, Изм. № I).

1.5. Бумага должна изготовляться в бобинах или рулонах диаметром 180—220 мм, при поставках на экспорт 180—270 мм. шириной 12—400 мм. По требованию потребителя изготовляют бобины и рулоны шириной до 800 мм и другого диаметра.

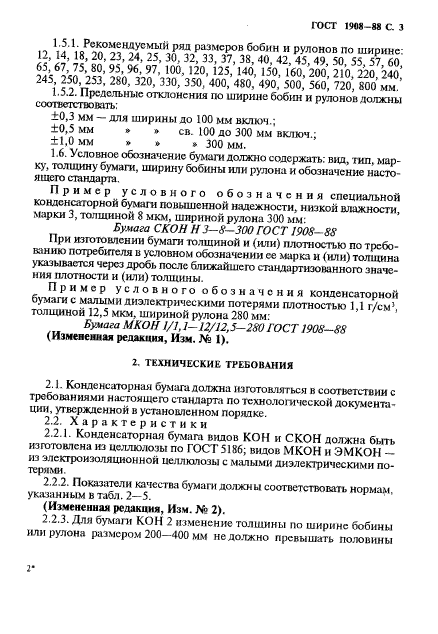

ГОСТ 1V08 -88 С 3

1.5.1.    Рекомендуемый ряд размеров бобин и рулонов по ширине: 12, 14, 18, 20, 23, 24, 25, 30, 32, 33, 37, 38, 40, 42, 45, 49, 50, 55, 57, 60, 65, 67, 75, 80, 95, 96, 97, 100, 120, 125, 140, 150, 160, 200, 210, 220, 240, 245, 250, 253, 280, 320, 330, 350, 400, 480, 490, 500, 560, 720, 800 мм.

1.5.2.    Предельные отклонения по ширине бобин и рулонов должны соответствовать:

±0,3 мм — для ширины до 100 мм включ.;

±0,5 мм *    • св. 100 до 300 мм включ.;

±1,0 мм »    *    *    300    мм.

1.6. Условное обозначение бриги должно содержать: вид, тип, марку, толщину бумаги, ширину бобины или рулона и обозначение настоящего стандарта.

Пример условного обозначения специальной конденсаторной бумаги повышенной надежности, низкой влажности, марки 3, толщиной 8 мкм, шириной рулона 300 мм:

Бумага СКОН Н 3-8-300 ГОСТ 1908-88

При изготовлении бумаги толщиной и (или) плотностью по требованию потребителя в условном обозначении се марка н (или) толщина указывается через дробь после ближайшего стандартизованного значения плотности и (или) ТОЛЩИНЫ.

Пример условного обозначения конденсаторной бумаги с малыми диэлектрическими потерями плотностью 1,1 г/см⁵, толщиной 12,5 мкм, шириной рулона 280 мм:

Бумага МКОН 1/1,1-12/12,5-280 ГОСТ 1908-88

(Измененная редакция, Изм. № I).

2. ТЕХНИЧЕСКИ К ТРЕБОВАНИЯ

2.1.    Конденсаторная бумагадолжна изготовляться в соответствии с требованиями настоящего стандарта по тсхнологочсской документации, утвержденной в установленном порядке.

2.2.    Характеристики

2.2.1.    Конденсаторная бумага видов КОН и СКОН должна быть изготовлена из целлюлозы по ГОСТ 5186; видов МКОН и ЭМКОН — из электроизоляционной целлюлозы с малыми диэлектрическими потеряло»

2.2.2.    Показатели качества бумаги должны соответствовать нормам, указанным в табл. 2—5.

(Измененная редакция, Изм. № 2).

2.2.3.    Для бумаги КОН 2 изменение толщины по ширине бобины или рулона размером 200—400 мм не должно превышать половины

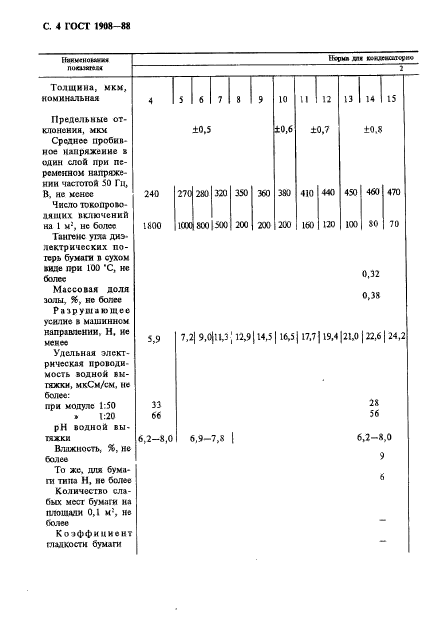

С. 4 ГОСТ 1W8-88

llcfnoi 01» ВМиИШКра»

Толщина, мкм. номинальная 4 5 6 7 8 9 10 11 12 Предельные от клонения, мкм ±0,5 ±0,6 ±0,7 Среднее пробив ное напряжение в один слой при пе ременном напряже нии частотой 50 Гн, В, ие мснос 240 270 280 320 350 360 380 410 440 Число токопрово дящих включений на 1 м2, не более IS00 КСО SCO Э00 200 200 200 160 120

13 I 14 I IS 4501 460 100

Тангенс ута диэлектрических потерь бумага п сухом виде при 100 ‘С, ис более Массовая доля залы, %, не более Разрушающее усилие а машинном направлении. Н. ие менее Удельная электрическая проводи мость водной вытяжки, мкСм/см, не более:

при модуле 1:50 » 1:20 pH водной вытяжки Влажность, %, не более То же. для бумага типа Н, не более Количество слабых мост бумаги на ПЛОШАЯ* 0,1 М^:, не Солее Коэффициент гладкости бумаги

IhwiMHo

IV

±0.8

470

S0

0.32

0,38

70

7,2| 9.0|И,3; 12,9114,51 16,51 17,7119,4121,0 1 22,6 1 24.2

5,9

2S

56

6,2-8,0 9

33

66

6,2-8,0

б,9-7,8 I

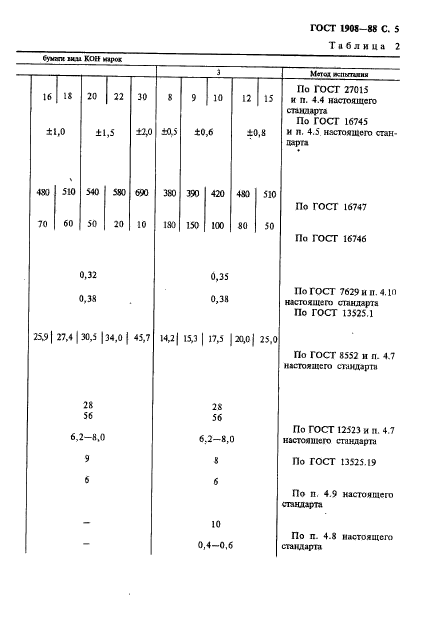

ГОСТ 1908-88 С. 5

Таблица 2

ко»»

16 I 1S ±1.0

15

10,8

510

50

480

70

510 60

20 22 30 8 9 10 ±1.5 ±2,0 ±й> ±0,6 540 580 690 380 390 420 50 20 10 130 150 100

12 4SQ S0

По ГОСТ 27015 и п. 4.4 настоящего стандарта По ГОСГ 16745 и п, 4.5 настоящего стан-цзрга

По ГОСТ 16747 По ГОСТ 16746

0,32 0.38 2*91 27,4 | 30,5 1 34.0 | 45,7

0,35 0,38 14,21 15,3 | 17,5 | 20,01 25,0

По ГОСТ 7629 и п. 4.10 настоящего стандарта По ГОСТ 13525.1

---

По ГОСТ 8552 и п. 4.7 настоящего стандарта

28

56

6,2—8,0

9

2S

56

6.2—8,0

8

6

10

0,4—0,6

По ГОСТ 12523 и п. 4.7 настоящего стандарта

По ГОСТ 13525.19

По п. 4.9 настоящего стандарта

По п. 4.8 настоящего стандарта

6

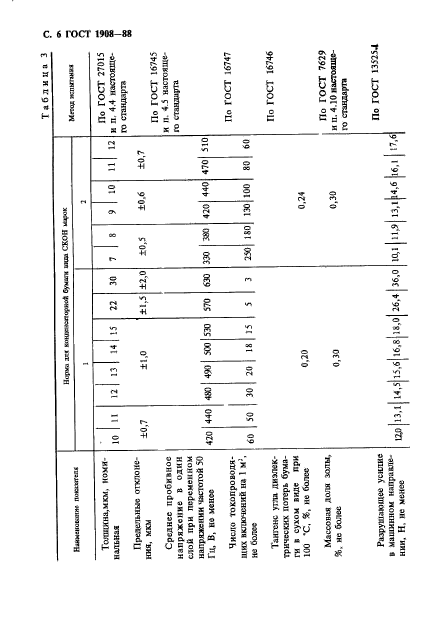

Таблица 3

Надо 2хч чинша«элидо* буы«ш ыи* СКОН ьмрок

Нллшимитм nuctигеяж

Мггод; яевасгнша

13

15

II

12

22

±1,5

30

±2,0

7    8

±0,5

11

12

10

14

±0.7

±0.7

±1,0

630

330

470

510

440

4Я0

490

500

530

570

380

420

420

15

250

180

130

80

60

SO

30

20

60

18

0.20

0,30

I 17.6

11.9

13.1 14.5 15.6

18.0 26,4 ■ 36.0

10,1

16,8

IZD

Толщинам км. номинальная

Предельные отклоКения. м км

Среднее пробивное напряжение в один слой при переменном напряжении частотой 50 Гц, В. но яснее

Число токопроводящих включений на 1 м^;, не боям

Тангенс угла диэлектрических потерь бумаги в сухом виде при 100 *С. %, не более

Массовая доля золы, %. не более

Разрушающее усилие в машинном направлении. Н. не менее

13,1 ^4.6 |l6.

9    10

±0.6

0.24

0,30

440

100

По ГОСТ 7629 и п. 4.10 настоящего стандарт»

По ГОСТ 135254

По ГОСТ 27015 к п. 4.4 настоящего стандарта

По ГОСТ 16745 и п. 4.5 настоящего стандарта

По ГОСТ 16746

По ГОСТ 16747

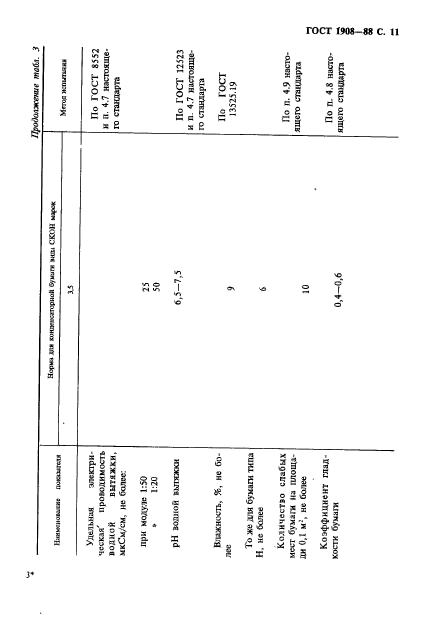

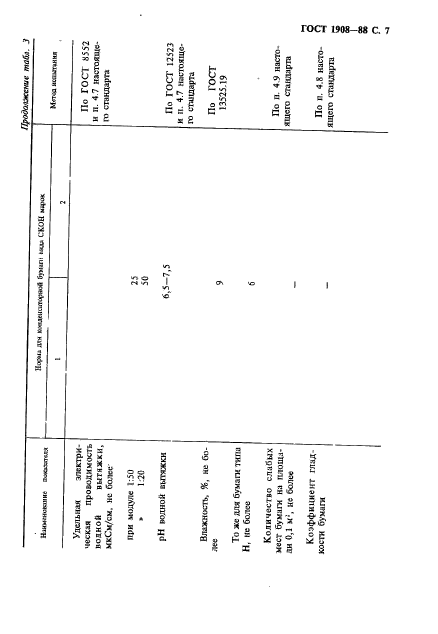

Продолжемш€ та&з. 3

Норм* дм мдгкситцяив (путч i«ju СЮН мцчк

Нлмы/иокши* ълахл+ля

М*тоа мишт»икя

I

По ГОСТ 8552 и п. 4.7 ндстояще-|т> стандарта

25

50

6,5-7,5

По ГОСТ 12523 и п. 4.7 настоящего стандарта

По ГОСТ 13525.19

По п. 4 9 насто ящего стандарта

По п. 4.8 настоящего стандарта

Влажность. %. не более

То же для бумаги типи Н, пс более

Количестю слабых мест бумаги на гыоща* 1И 0,1 м\ не более

Коэффициент глад.

КОСТИ бум41 гм

Удельная электрическая проводимость полной вытяжки» мкСм/см. ж: более

при мч>дулс 1:50 » 1:20

pH волной вытяжки

Р

Нс^мд для ЮХО#1ГГ*К?Мов Of ЫАГЫ ВКВ С КОН NIpOC

13 520 50

14 15 16 17 20 22 25 30 8 9 10 11 12 ±0.8 ±1.0 ±1.5 ±2,0 ±0.5 ±0,6 ±0,7 540 550 610 620 660 670 6Я0 710 410 440 480 500 530 40 30 26 20 12 10 S б 180 150 100 90 80

0,32

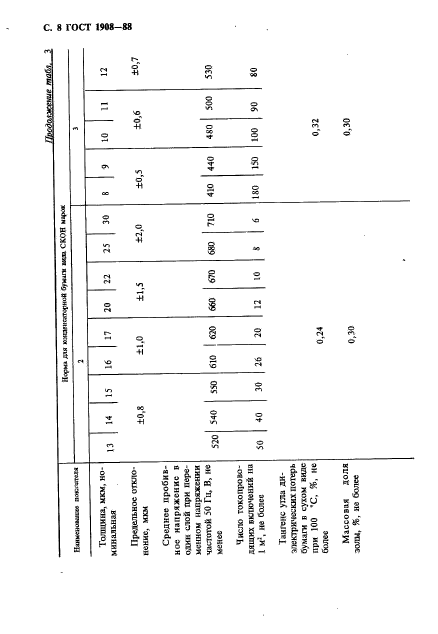

с 8 гост те-

НдММСЖОДО* DOKORTtU

Толщина, мкм, номинальная

Предельное отклонение, мкм

Среднее лробив-ное напряжение в один стой при переменном напряженки маститой 50 Гц, В, не менее

Число токопроводящих г-ключенкй на 1 m^j, не более

Тангенс утла ди-чкктркческих потерь бумаги в сухом виде при 100 *С. %. не более

Массовая доля эолм, %, не Оолсе

г

0,24

о,зо

0,30

сл.

Продаикехие тайi 3

tfcv’M* Д1« додомлтфноЛ Cffvurn иш СКОП марса 2 1 Разрушающее усилие а машинном на-п рн еде ник. Н, не ме- кее Удельная электрическая проводимость водной вытяжки, мкСи/см. не более. 19 J0 20,5 21,9 23.4 25,1 29.5 32.4 36.3 45.7 12.5 14.0 15.6 17,1 18,7 при модуле 1:50 * 1:20 25 50 25 50 pH юдиой вьггмж-юс 6.5-7,5 • 6,5—7.5 Влажность. %, не более 9 9 То же для бумаги типа Н, не более 6 6 Количество слабых мест бумаги на площади 0,1 м2, не более 10 Коэффициент падкости бумаги — 0,4—0,6

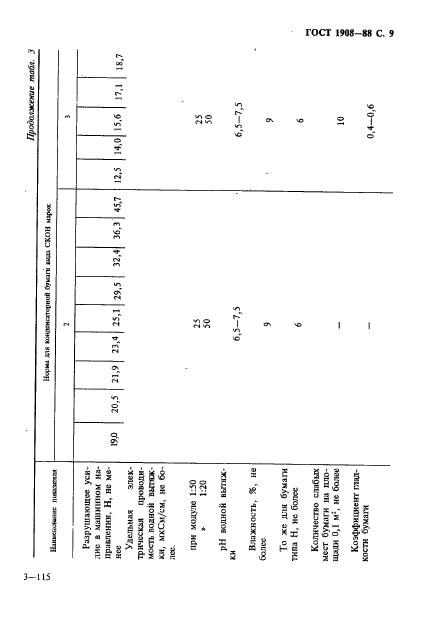

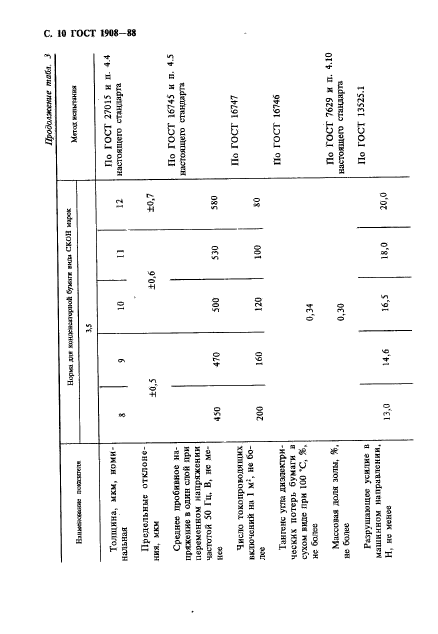

ГОСТ 1W8-W С. 9

Продолжение modi J

Норма лд»    Cpcirv    «кл«    СКОП    м*рс«

1,5

Ни!»******!*: ocatmti

4.4

10

12

11

±0.7

±0.5

10.6

470

500

530

5К0

450

160

100

&0

200

120

0,34

0,30

16,5

20,0

14.6

18,0

13.0

Толщина, мкм, номинальная

Предельные отклонения. мкм

Среднее пробивное напряженке в один СЛОЙ при переменном напряжении частой» й 50 Гц. В, не менее

Число токопроводящих иключений на 1 м*\ не более

Тангенс угла диэлектрических потерь бумаги в сухом виде при 100 *С, %. не бо/М

Массовая доля золы. %. не боЛее

Разрушающее усилие в машинном направлении, Н. не иен ос

По ГОСТ 7629 и П. 4.10 настоящего стандарта

По ГОСТ 13525.1

По ГОСТ 16745 и п. 4.5 настоящего стандарта

По ГОСТ 27015 н п. настоящего стащарга

По ГОСТ 16746

По ГОСТ 16747

Продолжение modi. 3

Норм* дл« пмлтетриай Сума пи ОКОН шдо ХЗ Мгтос н:питшл» Удельная -элыстри» ческая’ проводимость водкой вытяжки» мкСм/см. не более: По ГОСТ 8552 и п. 4.7 настоящего стандарта при модуле 1:50 • 1:20 25 50 pH волной выпеккн б, 5-7,5 По ГОСТ 12523 и п. 4.7 настоящего стандарта В;ижнсстъ, %, не бо-.хс 9 По ГОСТ 13525.19 То же для бумага типа Н. не более 6 Количество слабых мест бумаш на площади 0.1 М\ не более 10 По п. 4.9 настоящего стандарта Коэффициент гладкости буиаш 0,4-0,6 По п. 4.8 настоящего стандарт

ГОСТ f ИИ-88 с. И

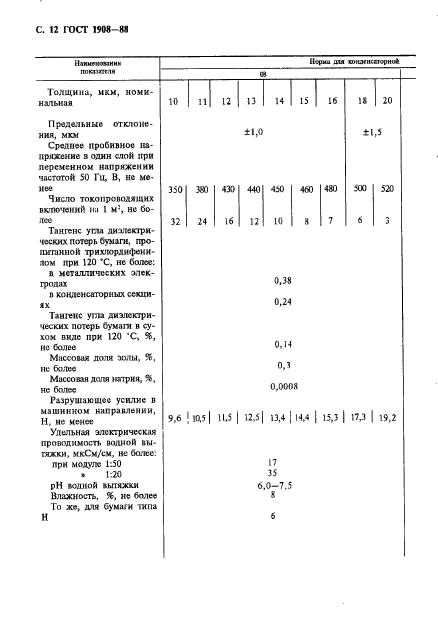

С. 12 ГОСТ 1908-Ю

Нерка ата *»ю*нс«1ориий

Наякгжюниа

поанк.м

О»

Толщина, мкм. номинальная Предельные отклонения. мкм Срвдиее пробивное напряжение в один слой при переменном напряжении частотой 50 ГЦ. В, не менее Число токопроводящих включений на 1 м!, не более Тангенс угла дихиетри-ческих потерь бумаги, пропитанной трихпордифени-,том 1фи 120 *С, не более: в металлических электродах п конденсаторных секциях Тангенс упы диэлектрических потерь бумаги в сухом виде при 120 *С, %, не более Массовая доля золы, Я&. не более Массовая доля натрия, %, не боле* Разрушающее усилие в машинном направлении, Н, не иенее Удельная электрическая проводимость водной вытяжки, мкСм/см, не более: при модуле 1;50 » 1:20 pH водной вытяжки Влажность, %, не более То же, для бумаги типа Н

10 350 32 11 12 13 14 1> | 16 18 20 ±1,0 ±1,5 3S0 4Х) 440 450 460 480 *00 520 24 16 12 10 8 7 6 3 0.38 0,24 0,14 0,3 0,0008 9,6 ! НХ5 | 11,5 | 12.51 13.4 | 14,4 | 15,3 | 17,3 | 19,2 17 35 6.0—7.5 8

---

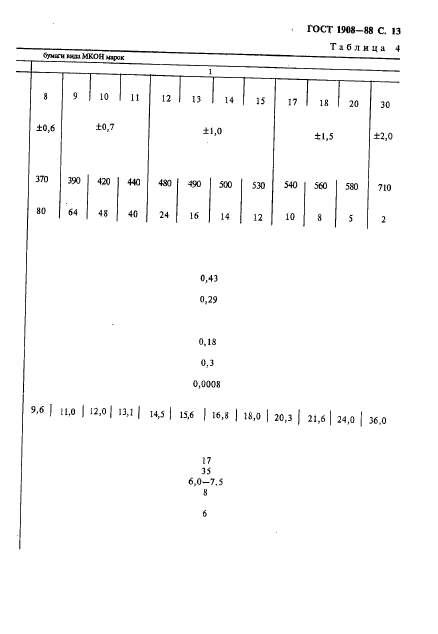

ГОСТ 1908-88 С. 13 Таблица 4

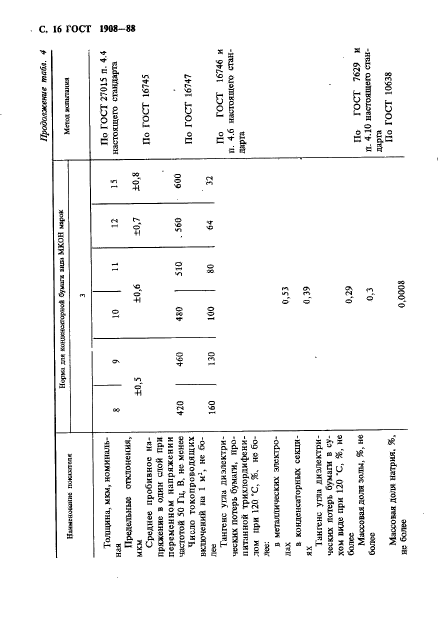

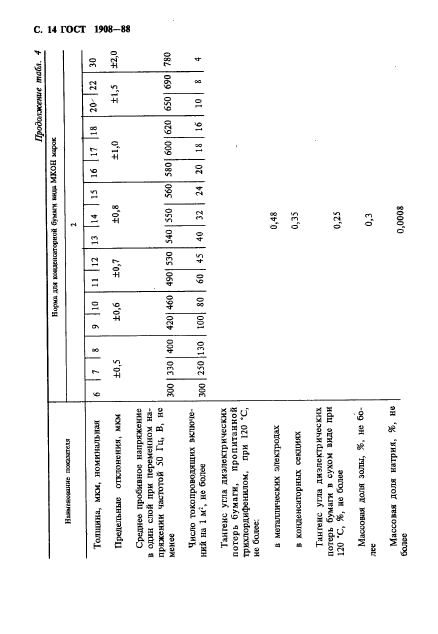

Продыжгнис mafa. 4

Норма дм каисислкфмий бгиыи ми» MKOU ицок

Нмшгкмимие ъжмытсля

Толщина, мкм. номинальная Предельные отхдонеикн, мкм Среднее проОквнос напряжение в один слой при переменном напряжении частотой 50 Гц, В, не мемее Число го ко проводящих вклкме* ни* на 1 м\ не более Тангенс угла диэлеюрических потерь бумаги, пропитанной трихлордифекилом, при 120 *С, не более: в металлических -электродах в конденсаторных секциях Тангенс угла диэлектрических потерь бумаг* в сухом виде при 120 ‘С, %, ме Оолес Массовая доля золы, %. не более Массовая доля натрия, 9С, не более

300 300 1 ^ » 9 10 11 12 13 м 15 16 17 18 20 22 ±0,5 ±0,6 ±0,7 ±0.8 ±1,0 ±1>5 330 4С0 420 460 490 530 540 550 560 580 600 620 650 690 250 130 100 80 60 45 40 32 24 20 18 16 10 S 780 0.48 30 ±2.0 0,35 0,25 0.3 0.000S

---

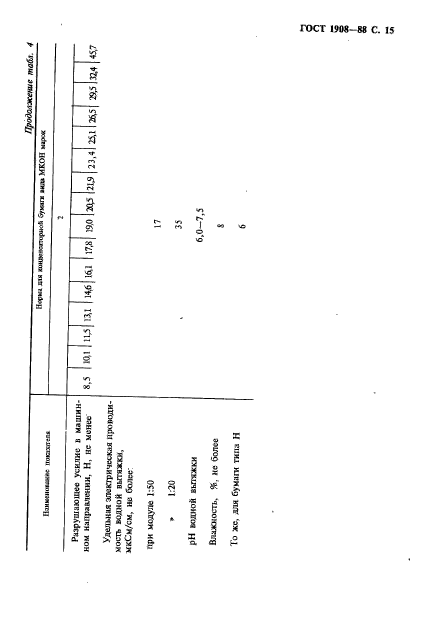

Продолжение modi. 4 Н<фМ4 ли линтпегъриоь ьрллгж ам.и МКОН ылрж

lIjMlttllnUMAC 11иС1ХЛ?П& J Разрушающее усилие и машинном направлении, Н, НС мснес 8,5 | КМ |tws| 1*1 114,6 №1 (17JB 19.0 12015 2L9 12Э.4 Д1 1 a^sl 2Я5 Д4 4*7

Удельная эпмсгричссасая проводи-мостъ водной вытяжки, мкСм/см, не более-

при модуле 1:50

17 35 6,0-7,5

5

6

1:20

pH юдиой вьгпгжки Влажность. %. не более То же. для бумаги гнил Н

Иродагжеки* тсйf. 4

H&MMrMOtollllK ПОДОЛ ГЛ 4 Норма хл« киилдиосгоръхА Сууогл зши MXOH ыцнл Мс*ка яиштынм 3 Толщина, мкм, номинал*»- По ГОСТ 27015 п. 4.4 нам 8 9 10 11 12 15 настоящего стандарта Предельные отклонения. мкм ±0,5 ±0,6 £0.7 £0,8 Среднее пробивное на По ГОСТ 16745 пряжение в один сяой при переменном напряжении частотой 50 Гц. В. не менее 420 460 4S0 510 . 560 600 Число токопроводящих По ГОСТ 16747 включений на 1 я3, не бо лее 160 130 100 80 64 32 Тангенс угла диэлектри По ГОСТ 16746 н ческих потерь бумаги, про п. 4.6 настоящего стан питии ной трихлордифени- дарта лом при 120 %. не бо лее: в металлических электро дах 0.53 в конденсаторных секци ях 0.39 Тангенс угла диэлектри 9 ческих потерь бумага в су , хом виде при 120 ‘С, 9t, не более 0.29 Массовая доля эолы, %, не По 1‘ОСГ 7629 и более о.з л. 4.10 настоящего стан- ддрга Массовая доля натрия. %. По ГОСТ 10638 не более 0.0008

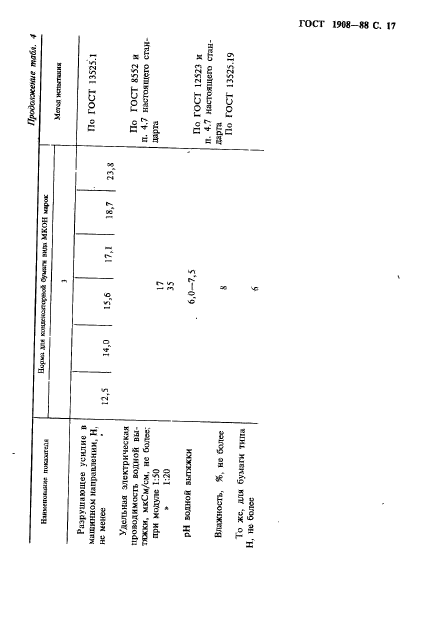

Иродо.\жекис mjdt. 4

HlMMtlfOCuU** ПЦШЛбИ	Ццрми да* Суиигш лил» ИКОН марок						Мско ЖЛЫТШШ
	1
Разрушающее усилие п машинном напраолении, Н. не менее	t2,S	14,0	15,6	17,1	18,7	23,*	По ГОСТ 13525.1
Удельная электрическая проводимость волной вы-тяжки. мкСм/см. не более: при модуле 1:50 1:20			17 JS				По ГОСТ 8552 и п. 4.7 настоя те го стандарта
pH ГОДНОЙ АЬГПСЖКИ			6,0—7.5			1	По ГОСТ 12523 и
							П. 4.7 настоящего стан-
Влажность. %. не более			8				да pm По ГОСТ 13525.19
То же. для бумаги типа Н, не более			6

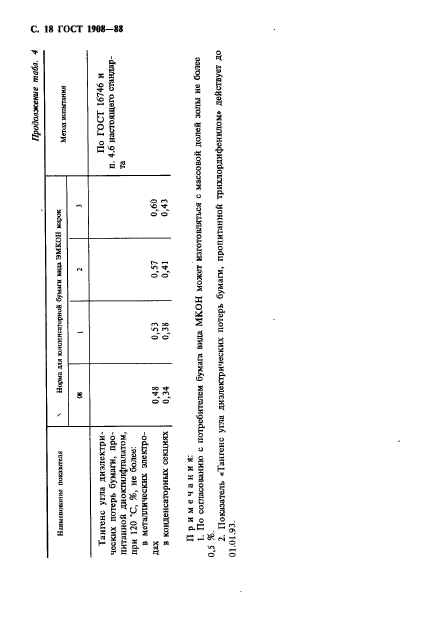

Продолжение табл. 4
HurM(Noe.i>(fK nocnm.ii! N Нидо и* «иплипт^ний Оры*м мид ЭЯШЖ ю,чж Метод жтатккм ее 1 2 J Тангенс угла диэлектрических потерь бумаги, пропитанной диоюилфталдтом. при 120 “С, %, не более: а металлических ЭЛСКТРО-ДаХ 0.48 0,53 0,57 0.60 По ГОСТ 16746 и п. 4.6 настоящего стандарта а конденсаторных секциях 0,34 0,38 0,41 0,43	С. 18 ГОСТ 1W8-

Примечания:

1.    По оопшооаанкю с потребителем бум am аила МКОН может юготоадятьел с массовой долей золы не более

0.5 %.

2.    Показатель «Тангенс угла диэлектрических потерь бумаги, пропитанной трихлорднфенклом* действует до

01.01.93.

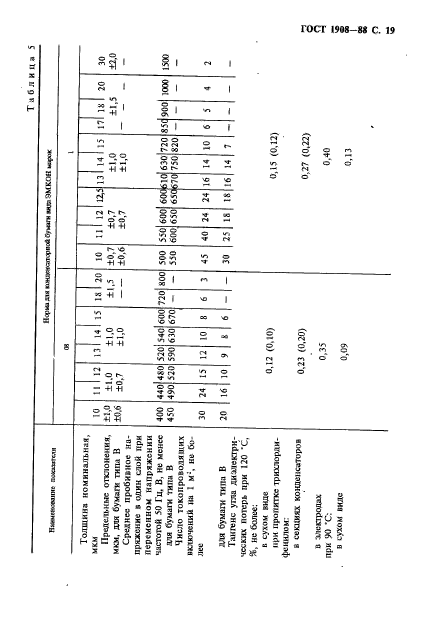

Таблица 5

I!<*}*» XII «инаякзгсрасД 0₉штм «да ЭМ КОМ    с

Hx*WfH*4VJllMf    ЛII

<И

111 12 1 12,5 ±0,7 ±0.7

10

±1,0

±0.6

10

±0,7

±0.6

600 650 24 18

400

450

550

600

500

550

30

20

45

30

40

25

ГОСТ 19M-8S С. 19

Толщина номинальная, мкм

предельные отклонения, мкм. ДЛЯ бумаги типа В Среднее пробивное напряжение я один СЛОЙ При переменном напряжении частотой 50 Гц. В, не менее для бумаги типа В Число токопроводящих включений на I м^;. не более

ДЛЯ бумаги типа В Тангенс угла диадеетрн-чсских потерь при 120 X, %> не более: в сухом виде при проштос три&торди-фенияом: в секциях конденсаторов

а ‘алс продаж при «Х> X: в сухом виде

440 490 24 16

1 12 13 14 15 is 1 1.0 ±1.0 ±1 >.7 ±1,0 4*0 520 540 600 720 520 590 630 670 15 12 10 8 6 10 9 * 6 —

800

0.12 (0.10)

0,23 (0.20) 0,35 0,09

60001 630 65067 750

1 15 17 18 20 30 ±1.5 ±2.0 *ш 720 85С 900 1000 1500 820 — “ — •— 10 6 5 4 2 7 — — — —

0,15 (0,12)

0,27 (0,22) 0.40 0.13

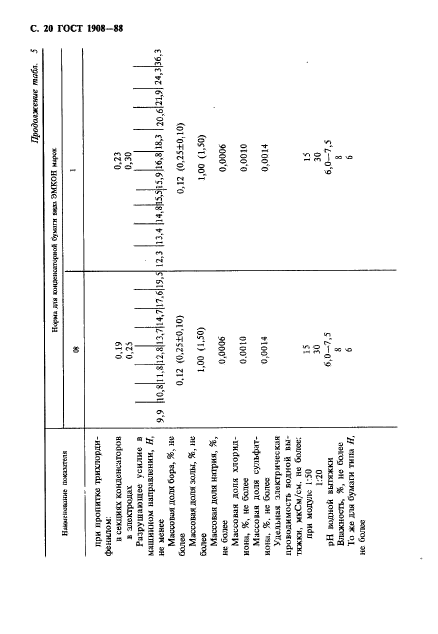

C. 20 ГОСТ 1908-М

8

Я

л

S

•н

с«

о

ОО * о

8

о

о

о

оо -л

V. О I

•о

гл

с*

Т7Г

574

Г-

— 2

г-^

<*?

о

V-»

о

■и

«л

гч

р

о

0    -г

1    I

о*    о

Sg’T * чо

О

с

*п

ГЧ

о

09

•»

То же для бумаги типа //.

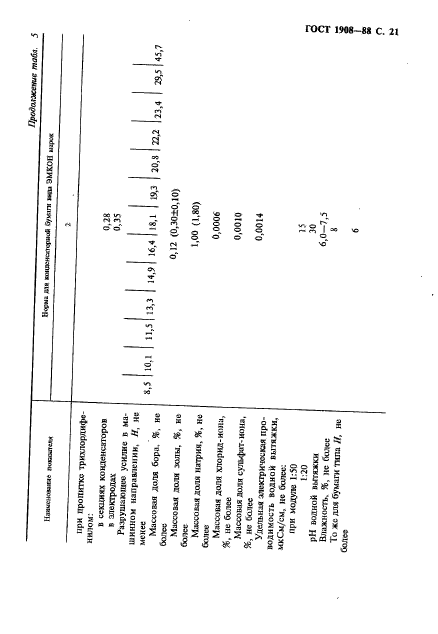

Продолжение таб.*, 5

Н<фМ* ill вошкнастермив Gy Kim шал ЭМ КОП шдо

IfaiiwoKtMJUt m*ездт&м

при пропитке трихлорлмфе-нилом: в секциях конденсаторов » электрод** Разрупшоике усилие в машинном направлении, Н, не менее Массовая ;юля бора. %. не Оолсс Массовая доля ххлы. %, не более Массовая датя натрия, %, не боже Массовая доля хлорид-иона, %9 не более Массовая доля сульфит-иона, %у не Оалес Удельная алооричоская про-ноднмость водной вытяжки, мкСм/см, не более: при модуле 1:50 1:20 pH водной вытяжки Влажность. %, не болюс То же для бумаги тмла И, не более

0.28 0,35 *,5 10,1    11,5    13,3    14,9    16,4    18,1    19,3    20,3    22,2    23,4 29,5 45,7 0,12 (0,30±0,10) 1.00 (1,80) 0,0006 0,0010 0,0014 15 30 6,0-7,5 К ГОСТ 190в-8« с. 21

---

НрЫкмжемис тайл. 5

HlMftttllOfedtlK пошлсоя Йорк* Дед ¥хщ1Л*+гп1ф<& бумаг» 1НШ ЭМ КОН шреж 1 М М«тцдм *:nu:iuxA Разрушающее усилие я машинном По ГОСТ 13525.1 направлении, И. не менее 12,5 14,0 15,6 17.1 18,7 20,0 Массовая доля бора, 9с, не более 0,12 (0,30±0.10) 0.12 По п 4.11 наслоите* п> стандарта Массовая доля золы, %> не более 1,00 (1.80) 1,00 По ГОСТ 7629 и 11. 4.10 настоящего стан дарта Массовая доля натрия, %, не Оолес 0.0006 0.000* По ГОСТ 10638 Массовая доля хлорид-иона, %, не По ГОСТ 20422 более 0,0010 0,0010 Массовая доля сульфат- иона, %, не По ГОСТ 20422 более 0,0014 0,0014 Удельная электрическая проводи- ч<хгтъ юдной вьпгяжки, мкСм/см, не более: при модуле 1:50 1S 15 По ГОСТ 8552 и 1:20 30 30 11. 4.7 настоящего стан дарта pH водной вьггяжхи 6,0-7,5 По ГОСТ 12523 и п. 4.7 настоящего стан дарта . Влажность, %. не белее 8 По ГОСТ 13525.19 То же для бумаги типи #, не более 6

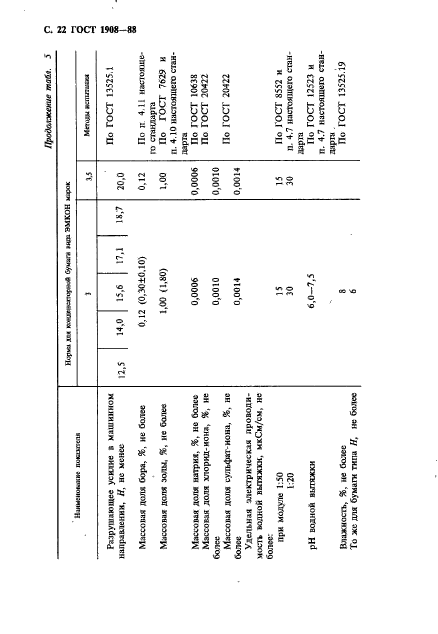

С. 22 ГОСТ 1908

///KxJuowmc тсб,f. 5

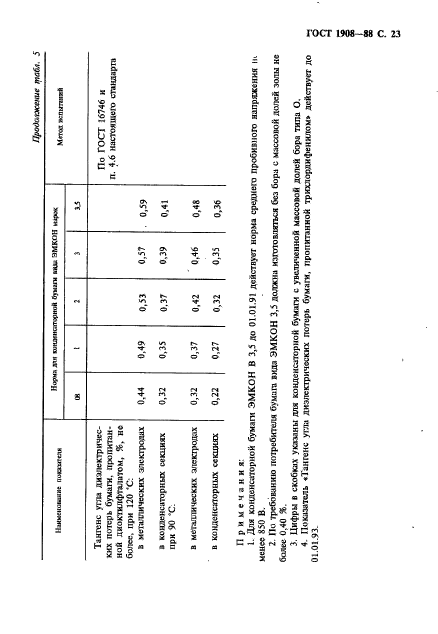

(Ьмжмошие ПОСАЫТГЛ*	Норм» ЯШ южасмсттормо* Спи/ги шли ЭМКОН мфж					Метал кпмтга*
	т	1	2	)	XS
Тангенс упы диалектричес-ккх потерь бумаги, пропитанной диокталфталатом, %, не более, при 120 *С: В мегаллических ЭМЮрОЩ	0,44	0,49	0,53	0,57	. 0,59	По ГОСТ 16746 и п. 4.6 настоя шею стандарт
в конденсаторных секциях при 90 *С.	0,32	0.3S	0.37	0.39	0.41
в металлических 0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Задать вопрос эксперту
