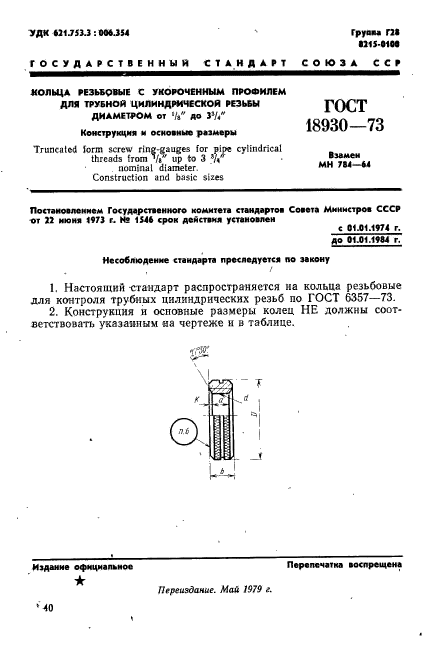

УДК *31.753.3 : 006.354 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

груши па ms-им

КОЛЬЦА РЕЗЬБОВЫЕ С УКОРОЧЕННЫМ ПРОФИЛЕМ ДЛЯ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ ДИАМЕТРОМ от ‘/»» АО У!,»

ГОСТ

18930—73

Вммеи MH 784-44

Конструкция и основные размеры

Truncated lorm screw ring-gauges for pipe cylindrical threads from V» up to 3 */» nominal diameter.

Construction and basic sizes

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 июня <973 г. HS 1546 срок действия установлен

с 01.01.1974 г.

01.01.1*4 г.

до

Несоблюдение стандарта преследуете* по закону

1.    Настоящий стандарт распространяется на кольца резьбовые для контроля трубных цилиндрических резьб по ГОСТ 6357-73.

2.    Конструкция и осповные размеры колец НЕ должны соответствовать указанным на чертеже и в таблице.

Издание официальное    Перепечатка    воспрещена

it

Переиздание. Май 1979 г.

* 40

ГОСТ 119)0—71 Стр. *

Пример условного обозначения непроходного кольца НЕ для контроля болта с правой резьбой труб. ^XU» класса точности А:

Кольцо 8215-0102 кл. А ГОСТ 18930-73

3.    Исполнительные размеры резьбы калибров в зависимости от класса точности контролируемого болта назначаются ло ГОСТ 6357-73 и ГОСТ 2533-54.

4.    Технические требования —по ГОСТ 2016 -68.

5.    Размеры, не указанные на чертеже, принимаются по конструктивным и технологическим соображениям.

6.    Маркировать —по ГОСТ 2016-68 с добавлением последних четырех знаков обозначения кольца.

41

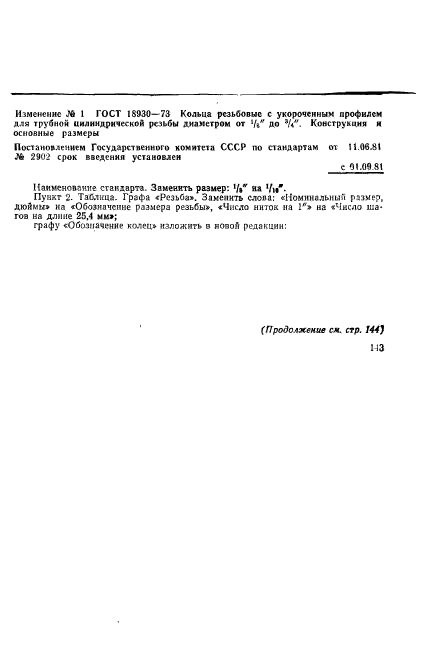

Изменение № 1 ГОСТ 18930— 73 Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от Vi» ДО */«». Конструкция и основные размеры

Постановлением Государственного комитета ССХР по стандартам от 11.06.8! Mi 2902 срок введения установлен

с 01.09 8!

Наименование сгашарта. Заменить размер: ‘/•» на ‘/и’-

Пункг 2- Таблица. Графа «Резьба». Заменить слона: «Номинальный размер, дюймы» на «Обозначение размера резьбы», «Число ниток на 2^Л» на «Число та-гоа на длине 25,4 мм»;

графу «Обозначение колец» изложить в новой редакции:

(Продолжение см. стр. 144) 113

(Продолжение изменения к ГОСТ 18930-73)

144

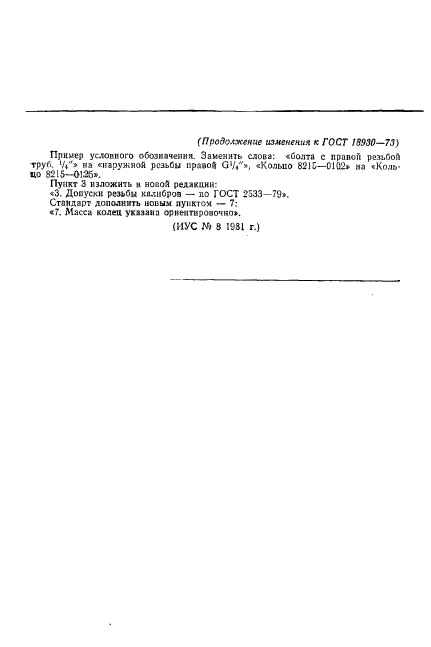

(Продолжение изменения к ГОСТ 18930-73) Пример условного обозначения. Запенить слова: «болта с правой резьбой Tpyfi. ¹/«»» на «наружной резьбы правой GV«»», «Кольцо 821 С—0102* на «Кольцо 821S—0126».

Пункт 3 изложить и новой редакции:

«3. Допуски резьбы калибров — по ГОСТ 2533-79».

Стандарт дополнить новым пунктом — 7:

«7. Масса колец указана ориентировочно».

(ИУС № 8 1931 г.)
